摘要带搅拌的夹套反应釜是化学、医药及食品等工业中常用的典型反应设备之一。
它是一种在一定压力和温度下，借助搅拌器将一定容积的两种（或多种）液体以及液体或气体物料混匀，促进其反应的设备。
一台带搅拌的夹套反应釜。
它主要由搅拌容器、搅拌装置、传动装置、轴封装置、支座、人孔、工艺接管和一些附件组成。
本文主要介绍的时一种推进式夹套反应釜设计，包括整体结构设计、强度校核以及一些工艺设计。
夹套反应釜分罐体和夹套两部分，主要有封头和筒体组成，多为中、低压压力容器；搅拌装置有搅拌器和搅拌轴组成，其形式通常由工艺而定；传动装置主要有电动机、减速器、联轴器和传动轴等组成；轴封装置一般采用机械密封或填料密封；它们与支座、人孔、工艺接管等附件一起，构成完整的夹套反应釜。
关键词：反应釜、筒体设计、夹套设计、法兰、接管、焊缝、开孔补强reactor designAbstractA stirred jacketed reactor is the chemical, pharmaceutical and food industries in the typical reaction to one of the devices used. It is a certain pressure and temperature, by means of a stirrer to a volume of two (or more) of liquid and the liquid or gas,Body material mix, promoting the reaction of the device.A jacketed stirred reactor. It mainly consists of mixing vessel, a stirring device, transmission device, the shaft sealing device, bearing, manholes, pipe connection and some accessories.This paper describes time-jacketed reactor one kind push design, including the overall structural design, strength check, and some process design. Jacketed reactor tank and a jacket of two parts, the main composition and the cylinder head, mostly in low pressure vessel; stirring means with a stirrer and the stirring shaft, whose form is usually determined by the process and; transmission main motor, reducer, couplings and drive shafts and other components; seal device commonly used mechanical seal or packing seal; them with support, manholes, and other accessories takeover process, together constitute a complete jacketed reactor.Keywords: reactor、cylinder design、jacket design、flange、receivership、welds, opening reinforcement引言反应釜的广义理解即有物理或化学反应的不锈钢容器，根据不同的工艺条件需求进行容器的结构设计与参数配置，设计条件、过程、检验及制造、验收需依据相关技术标准，以实现工艺要求的加热、蒸发、冷却及低高速的混配反应功能。
搅拌反应釜的釜体设计及夹套设计2.1 概述夹套式反应釜的釜体是由封头、筒体和夹套三部分组成。
封头有椭圆形封头和锥形封头等形式。
上、下封头与筒体常为焊接。
2.2 釜体材料的选择根据工艺参数及操作条件（见附录2）确定封头、筒体及夹套的材料。
此设计的釜体材料选用0Cr18Ni9与夹套材料选用Q235-B ，热轧钢板，其性能与用途见表2-1。
表2-1 Q235-B 性能与用途由工艺参数及操作条件和表2-1可知，0Cr18Ni9和Q235—B 材料能够满足任务书中的设计温度、设计压力。
在操作条件下，Q235—B 能使设备安全运转，并且不会因腐蚀而对介质产生污染，而且相对与其他钢号价格便宜，所以本设计釜体材料选用0Cr18Ni9与夹套材料采用Q235-B ，热轧钢板。
2.3 封头的选择搅拌反应釜顶盖在受压状态下操作常选用椭圆形封头，本设计采用椭圆形标准封头，直边高度mm h 45= ，其内径取与筒体内径相同的尺寸。
椭圆形封头是由半个椭圆球体和一个圆柱体组成，由于椭圆部分径线曲率平滑连续，封头中的应力分布不均匀。
对于2=ba 得标准形封头，封头与直边的连接处的不连续应力较小，可不予考虑。
椭圆形封头的结构特性比较好。
2.4 釜体几何尺寸的确定釜体的几何尺寸是指筒体的内径i D 和高度H 。
釜体的几何尺寸首先要满足化工工艺的要求。
对于带搅拌器的反应釜来说，容积V 为主要决定参数。
2.4.1 确定筒体的内径由于搅拌功率与搅拌器直径的五次方成正比，而搅拌器直径往往需随釜体直径的增加而增大。
因此，在同样的容积下筒体的直径太大是不适宜的。
对于发酵类物料的反应釜，为使通入的空气能与发酵液充分接触，需要有一定的液位高度，筒体的高度不宜太矮。
因此，要选择适宜的长泾比（iD H ）。
根据釜体长径比对搅拌功率、传热的影响以及物料特性对筒体长径比的要求，又由实践经验，针对一般反应釜，液—液相物料，iD H取值在1.7-2.3之间，并且考虑还要在封头上端布置机座和传动装置，因此，取i D H=2.3。
课程设计说明书专业：班级：姓名：学号：指导教师：设计时间：要求与说明一、学生采用本报告完成课程设计总结。
二、要求文字（一律用计算机）填写，工整、清晰。
所附设备安装用计算机绘图画出。
三、本报告填写完成后，交指导老师批阅，并由学院统一存档。
目录一、设计任务书 (5)二、设计方案简介 (6)1.1罐体几何尺寸计算 (7)1.1.1确定筒体内径 (7)1.1.2确定封头尺寸 (8)1.1.3确定筒体高度 (9)1.2夹套几何计算 (10)1.2.1夹套内径 (10)1.2.2夹套高度计算 (10)1.2.3传热面积的计算 (10)1.3夹套反应釜的强度计算 (11)1.3.1强度计算的原则及依据 (11)1.3.2按内压对筒体和封头进行强度计算 (12)1.3.2.1压力计算 (12)1.3.2.2罐体及夹套厚度计算 (12)1.3.3按外压对筒体和封头进行稳定性校核 (14)1.3.4水压试验校核 (16)（二）、搅拌传动系统 (16)2.1进行传动系统方案设计 (17)2.2作带传动设计计算 (17)2.2.1计算设计功率Pc (17)2.2.2选择V形带型号 (17)2.2.3选取小带轮及大带轮 (17)2.2.4验算带速V (18)2.2.5确定中心距 (18) (18)2.2.6 验算小带轮包角12.2.7确定带的根数Z (18)2.2.8确定初拉力Q (19)2.3搅拌器设计 (19)2.4搅拌轴的设计及强度校核 (19)2.5选择轴承 (20)2.6选择联轴器 (20)2.7选择轴封型式 (21)（三）、设计机架结构 (21)（四）、凸缘法兰及安装底盖 (22)4.1凸缘法兰 (22)4.2安装底盖 (23)（五）、支座形式 (23)5.1 支座的选型 (23)5.2支座载荷的校核计算 (25)(六)、容器附件 (26)6.1手孔和人孔 (26)6.2设备接口 (27)6.2.1接管与管法兰 (27)6.3视镜 (28)四、设计结果汇总 (31)五、参考资料 (33)六、后记 (35)七、设计说明书评定 (36)八、答辩过程评定 (36)一、设计任务书设计题目：夹套反应釜的设计设计条件：设计参数及要求设计参数及要求简图容器内夹套内工作压力/MPa 0.18 0.25设计压力/MPa 0.2 0.3工作温度/℃100 130设计温度/℃<120 <150介质染料及有机溶剂水蒸气全容积/m3 2.5操作容积/ m3 2.0传热面积/ m2>3腐蚀情况微弱推荐材料Q345R或Q245R搅拌器型式浆式200搅拌轴转速/(r/min)轴功率/kW 4工艺接管表符号公称尺寸连接面形式A 25 PL/RF 蒸汽入口B 65 PL/RF 进料口C1，2100 - 视镜D 25 PL/RF 温度计管口E 25 PL/RF 压缩空气入口F 40 PL/RF 放料口G 25 PL/RF 冷凝水出口设备安装场合室内二、设计方案简介三、工艺计算及主要设备计算（一）、罐体和夹套的结构设计夹套式反应釜是由罐体和夹套两大部分组成的。
反应釜设计的有关内容一、设计条件及设计内容分析由设计条件单可知，设计的反应釜体积为1.03m ；搅拌轴的转速为200/min r ,轴的功率为4kw;搅拌桨的形式为推进式；装置上设有5个工艺接管、2个视镜、4个耳式支座、1个温度计管口。
反应釜设计的内容主要有：（1） 釜体的强度、刚度、稳定性计算和结构设计； （2） 夹套的的强度、刚度计算和结构设计； （3） 设计釜体的法兰联接结构、选择接管、管法兰； （4） 人孔的选型及补强计算； （5） 支座选型及验算； （6） 视镜的选型；（7） 焊缝的结构与尺寸设计； （8） 电机、减速器的选型；（9） 搅拌轴及框式搅拌桨的尺寸设计； （10）选择联轴器； （11）设计机架结构及尺寸； （12）设计底盖结构及尺寸； （13）选择轴封形式；（14）绘总装配图及搅拌轴零件图等。
第一章 反应釜釜体的设计1.1 釜体DN 、PN 的确定 1.1.1 釜体DN 的确定将釜体视为筒体，取L/D=1.1 由V=(π/4)L D i 2，L=1.1i D 则=Di 31.140.1π⨯⨯，m Di 0.1=，圆整mm Di 1000= 由[]1314页表16-1查得釜体的mm DN 1000= 1.1.2釜体PN 的确定由设计说明书知釜体的设计压力PN ＝0.2MPa 1.2 釜体筒体壁厚的设计 1.2.1设计参数的确定设计压力p1：p1＝0.2MPa ；液柱静压力 p1H=10^(-6)×1.0×10^3×10×1.1=0.011MPa 计算压力p1c ： p1c=p1+p1H=0.2+0.011=0.211MPa ； 设计温度t1： <100℃ ； 焊缝系数Φ： Φ＝0.85许用应力[]t σ：根据材料Q235-B 、设计温度<100℃，由参考文献知[]t σ＝113MPa ；钢板负偏差1C ：1C ＝0.6mm （GB6654-96）； 腐蚀裕量2C ：2C ＝3.0mm 。

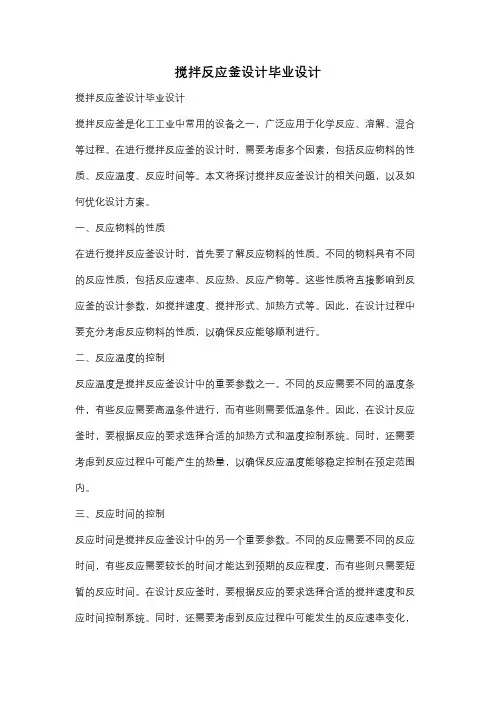

搅拌反应釜设计毕业设计搅拌反应釜设计毕业设计搅拌反应釜是化工工业中常用的设备之一，广泛应用于化学反应、溶解、混合等过程。
在进行搅拌反应釜的设计时，需要考虑多个因素，包括反应物料的性质、反应温度、反应时间等。
本文将探讨搅拌反应釜设计的相关问题，以及如何优化设计方案。
一、反应物料的性质在进行搅拌反应釜设计时，首先要了解反应物料的性质。
不同的物料具有不同的反应性质，包括反应速率、反应热、反应产物等。
这些性质将直接影响到反应釜的设计参数，如搅拌速度、搅拌形式、加热方式等。
因此，在设计过程中要充分考虑反应物料的性质，以确保反应能够顺利进行。
二、反应温度的控制反应温度是搅拌反应釜设计中的重要参数之一。
不同的反应需要不同的温度条件，有些反应需要高温条件进行，而有些则需要低温条件。
因此，在设计反应釜时，要根据反应的要求选择合适的加热方式和温度控制系统。
同时，还需要考虑到反应过程中可能产生的热量，以确保反应温度能够稳定控制在预定范围内。
三、反应时间的控制反应时间是搅拌反应釜设计中的另一个重要参数。
不同的反应需要不同的反应时间，有些反应需要较长的时间才能达到预期的反应程度，而有些则只需要短暂的反应时间。
在设计反应釜时，要根据反应的要求选择合适的搅拌速度和反应时间控制系统。
同时，还需要考虑到反应过程中可能发生的反应速率变化，以确保反应时间能够准确控制。
四、反应釜的结构设计搅拌反应釜的结构设计也是设计过程中的关键环节。
反应釜的结构应该能够满足反应物料的搅拌需求，并且具有良好的密封性和耐腐蚀性。
在设计过程中，要考虑到反应釜的容积、搅拌器的形式和尺寸、进出料口的位置和尺寸等因素。
同时，还需要根据反应釜的使用环境选择合适的材料，以确保反应釜的安全可靠运行。
五、搅拌反应釜设计的优化方案为了提高搅拌反应釜的效率和性能，可以采取一些优化方案。
首先，可以通过改变搅拌器的形式和尺寸来提高搅拌效果。
其次，可以采用多级搅拌器或多层搅拌器来增加搅拌强度。

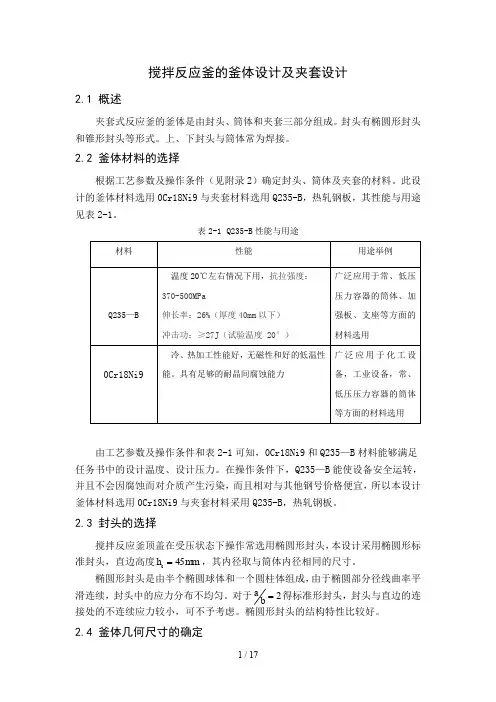

搅拌反应釜的釜体设计及夹套设计2.1 概述夹套式反应釜的釜体是由封头、筒体和夹套三部分组成。
封头有椭圆形封头和锥形封头等形式。
上、下封头与筒体常为焊接。
2.2 釜体材料的选择根据工艺参数及操作条件（见附录2）确定封头、筒体及夹套的材料。
此设计的釜体材料选用0Cr18Ni9与夹套材料选用Q235-B ，热轧钢板，其性能与用途见表2-1。
表2-1 Q235-B 性能与用途由工艺参数及操作条件和表2-1可知，0Cr18Ni9和Q235—B 材料能够满足任务书中的设计温度、设计压力。
在操作条件下，Q235—B 能使设备安全运转，并且不会因腐蚀而对介质产生污染，而且相对与其他钢号价格便宜，所以本设计釜体材料选用0Cr18Ni9与夹套材料采用Q235-B ，热轧钢板。
2.3 封头的选择搅拌反应釜顶盖在受压状态下操作常选用椭圆形封头，本设计采用椭圆形标准封头，直边高度mm h 45= ，其内径取与筒体内径相同的尺寸。
椭圆形封头是由半个椭圆球体和一个圆柱体组成，由于椭圆部分径线曲率平滑连续，封头中的应力分布不均匀。
对于2=ba 得标准形封头，封头与直边的连接处的不连续应力较小，可不予考虑。
椭圆形封头的结构特性比较好。
2.4 釜体几何尺寸的确定釜体的几何尺寸是指筒体的内径i D 和高度H 。
釜体的几何尺寸首先要满足化工工艺的要求。
对于带搅拌器的反应釜来说，容积V 为主要决定参数。
2.4.1 确定筒体的内径由于搅拌功率与搅拌器直径的五次方成正比，而搅拌器直径往往需随釜体直径的增加而增大。
因此，在同样的容积下筒体的直径太大是不适宜的。
对于发酵类物料的反应釜，为使通入的空气能与发酵液充分接触，需要有一定的液位高度，筒体的高度不宜太矮。
因此，要选择适宜的长泾比（iD H ）。
根据釜体长径比对搅拌功率、传热的影响以及物料特性对筒体长径比的要求，又由实践经验，针对一般反应釜，液—液相物料，iD H取值在1.7-2.3之间，并且考虑还要在封头上端布置机座和传动装置，因此，取i D H=2.3。

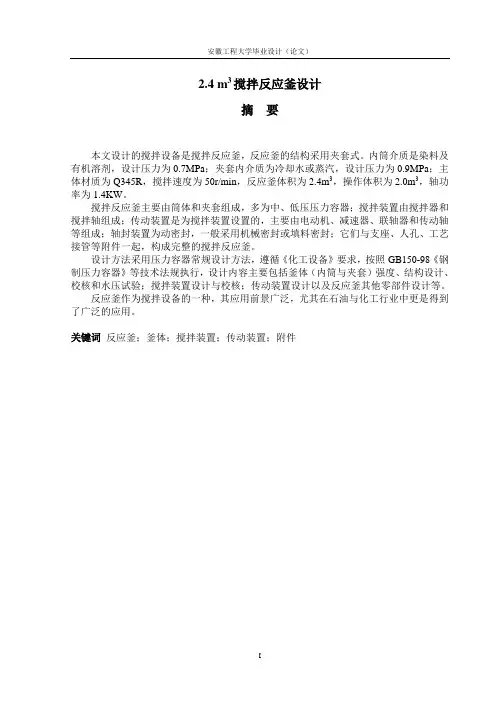

2.4 m3搅拌反应釜设计摘要本文设计的搅拌设备是搅拌反应釜，反应釜的结构采用夹套式。
内筒介质是染料及有机溶剂，设计压力为0.7MPa；夹套内介质为冷却水或蒸汽，设计压力为0.9MPa；主体材质为Q345R，搅拌速度为50r/min，反应釜体积为2.4m3，操作体积为2.0m3，轴功率为1.4KW。
搅拌反应釜主要由筒体和夹套组成，多为中、低压压力容器；搅拌装置由搅拌器和搅拌轴组成；传动装置是为搅拌装置设置的，主要由电动机、减速器、联轴器和传动轴等组成；轴封装置为动密封，一般采用机械密封或填料密封；它们与支座、人孔、工艺接管等附件一起，构成完整的搅拌反应釜。
设计方法采用压力容器常规设计方法，遵循《化工设备》要求，按照GB150-98《钢制压力容器》等技术法规执行，设计内容主要包括釜体（内筒与夹套）强度、结构设计、校核和水压试验；搅拌装置设计与校核；传动装置设计以及反应釜其他零部件设计等。
反应釜作为搅拌设备的一种，其应用前景广泛，尤其在石油与化工行业中更是得到了广泛的应用。
关键词反应釜；釜体；搅拌装置；传动装置；附件IAbstractThis design of mixing equipment is stirred tank reactor with jacket. Inner tube is a dye and an organic solvent medium and the design pressure is 0.7Mpa.jacket cooling medium is water or steam and the design pressure ois 0.9MPa; The main material is Q345R, stirring speed is 50r/min, reactor volume is 2.4m3, operating volume is 2.0m3 and shaft power is 1.4KW。
目录1.夹套反应釜设计任务书 (1)2.设计方案分析和拟定 (3)3．罐体和夹套设计 (4)3.1几何尺寸 (4)3.2强度计算 (4)3.3稳定性校核（按内压校核厚度） (5)3.4水压试验校核 (7)3.5V带减速机 (7)3.5.1电动机 (7)3.5.2 V带减速机 (7)3.6轴承、联轴器的选择 (8)3.6.1管口表 (7)3.6.2管法兰表 (7)3.6.3设备法兰的选择 (8)3.7搅拌传动系统设计 (9)3.7.1搅拌器选择 (9)3.7.2搅拌轴设计 (9)3.8轴封形式 (10)3.9凸缘法兰及安装底盖 (10)3.9.1凸缘法兰 (10)3.9.2安装底盖 (10)3.10支座形式的选择 (10)3.11接管、管法兰及设备法兰的选择 (10)3.11.1接管的选择 (11)3.11.2管法兰的选择 (11)3.11.3设备法兰的选择 (11)4.参考文献 (12)5.个人总结 (12)1、夹套反应釜设计任务书一、设计内容设计一台夹套传热式带搅拌的反应釜。
二、设计参数和技术特性指示三、设计要求1、进行罐体和夹套设计计算。
2、进行搅拌传动系统设计。
（1）进行传动系统方案设计（指定用V带传动）；（2）作带传动设计计算（指定选用库存电机Y132M2-6,转速960r/min，功率5.5KW）；（3）进行上轴的结构设计和强度校核；（4）选择轴承、进行轴承寿命校核；（5）选择联轴器；（6）进行罐内搅拌轴的结构、搅拌器与搅拌轴的连接结构设计；（7）选择轴封结构；3、设计机架结构。
4、选择凸缘法兰及安装底盖结构。
5、选择支座形式并进行计算。
6、选择接管、管法兰、设备法兰、手孔、视镜等容器附件。
7、绘制总装配图（A0或A1图纸）。
2、设计方案的分析和拟定一、夹套反应釜的总体结构主要由：搅拌容器：罐体和夹套，主要由封头和筒体组成搅拌装置：搅拌器和搅拌轴传动装置：为带动搅拌装置设置的，由电动机、减速机、联轴器和传动轴等组合而成轴封装置：动密封，一般采用机械密封或填料密封支座接管及一些附件二、夹套反应釜机械设计步骤先阅读任务书，然后设计1.罐体和夹套的设计⑴结构设计⑵罐体几何尺寸设计⑶夹套几何尺寸设计⑷强度校核2.反应釜的搅拌装置确定搅拌的形式：推进式，与轴的连接是通过轴套用平键或是深定螺钉固定搅拌轴设计：⑴搅拌轴的材料；⑵结构；⑶校核强度；⑷支承；⑸轴的临界转变校核计算。
1.绪论搅拌可以使两种或多种不同的物质在彼此之中互相分散,从而达到均匀混合；也可以加速传热和传质过程。
在工业生产中，搅拌操作是从化学工业开始的，围绕食品、纤维、造纸、石油、水处理等，作为工艺过程的一部分而被广泛应用。
搅拌操作分为机械搅拌和气流搅拌。
气流搅拌是利用气体鼓泡通过液体层，对液体产生搅拌作用，或使气体群以密集状态上升借所谓气升作用促进液体产生对流循环。
与机械搅拌相比，仅气泡的作用对液体所进行的搅拌是比较弱的，对于几千毫帕.秒以上的高黏度液体是难以适用的。
但气流搅拌无运动部件，所以在处理腐蚀性液体，高温高压条件下的反应液体的搅拌是很便利的。
在工业生产中，大多数的搅拌操作是机械搅拌。
搅拌设备主要由搅拌装置、轴封和搅拌罐三大部分组成。
从1-1图中可以看出，一台反应釜大致由：釜体部分、传热、搅拌、传动及密封等装置组成。
釜体部分有包容物料反应的空间，由筒体及上下封头组成传热装置是为了送入或带走热量，图中的是夹套传热装置结构。
搅拌装置由搅拌器与搅拌轴组成。
为了给搅拌传动，就需要传动的装置，用电机经V带传动，蜗杆减速机减速后，在经过联轴器带动搅拌器转动。
反应釜上的密封装置有两种类型：静密封是指管法兰，设备法兰等处的密封；动密封是指转轴出口处的机械密封或填料密封等。
反应釜上还根据工艺要求配有各种接管口、人孔、手孔、视镜及支座等部件。
反应釜的机械设计是在工艺要求确定之后进行的。
反应釜的工艺要求通常包括反应釜的容积，最大工作压力，工作温度，工作介质及腐蚀情况，传热面积，搅拌形式，转速及功率，配备哪些接管等几项内容。
这些要求一般以表格及示意图形式反应在工艺人员提出的设备设计要求当中。
搅拌设备在工业中的作用和地位:化工过程可分为传递过程(热量传递、质量传递的物理过程)和化学反应过程。
通常，反应设备都是过程工业的核心设备。
本课题之所以介绍搅拌设备，这是因为搅拌设备是一种典型的在静态容器的基础上加入动态机械的特殊设备。

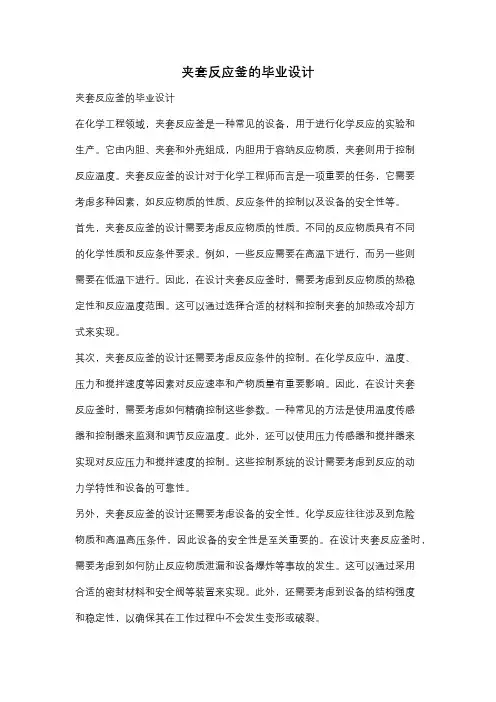

夹套反应釜的毕业设计夹套反应釜的毕业设计在化学工程领域，夹套反应釜是一种常见的设备，用于进行化学反应的实验和生产。
它由内胆、夹套和外壳组成，内胆用于容纳反应物质，夹套则用于控制反应温度。
夹套反应釜的设计对于化学工程师而言是一项重要的任务，它需要考虑多种因素，如反应物质的性质、反应条件的控制以及设备的安全性等。
首先，夹套反应釜的设计需要考虑反应物质的性质。
不同的反应物质具有不同的化学性质和反应条件要求。
例如，一些反应需要在高温下进行，而另一些则需要在低温下进行。
因此，在设计夹套反应釜时，需要考虑到反应物质的热稳定性和反应温度范围。
这可以通过选择合适的材料和控制夹套的加热或冷却方式来实现。
其次，夹套反应釜的设计还需要考虑反应条件的控制。
在化学反应中，温度、压力和搅拌速度等因素对反应速率和产物质量有重要影响。
因此，在设计夹套反应釜时，需要考虑如何精确控制这些参数。
一种常见的方法是使用温度传感器和控制器来监测和调节反应温度。
此外，还可以使用压力传感器和搅拌器来实现对反应压力和搅拌速度的控制。
这些控制系统的设计需要考虑到反应的动力学特性和设备的可靠性。
另外，夹套反应釜的设计还需要考虑设备的安全性。
化学反应往往涉及到危险物质和高温高压条件，因此设备的安全性是至关重要的。
在设计夹套反应釜时，需要考虑到如何防止反应物质泄漏和设备爆炸等事故的发生。
这可以通过采用合适的密封材料和安全阀等装置来实现。
此外，还需要考虑到设备的结构强度和稳定性，以确保其在工作过程中不会发生变形或破裂。
此外，夹套反应釜的设计还需要考虑到设备的操作和维护。
化学反应往往需要长时间的操作和连续的监测，因此设备的操作性和可维护性也是需要考虑的因素。
在设计夹套反应釜时，需要考虑到如何方便地添加和排出反应物质，以及如何清洗和维护设备。
这可以通过合理设计设备的进出口和排污口，以及提供易于拆卸和清洗的部件来实现。
综上所述，夹套反应釜的毕业设计是一项复杂而重要的任务。
夹套搅拌反应器设计(DOCX 30页)夹套搅拌反应器设计课程设计说明书设计题目夹套搅拌反应器设计学生学号专业班级指导老师耿绍辉化工设备基础Nefu.20121228夹套搅拌反应器设计目录第一章设计方案简介1.1反应釜的基本结构1.2反应釜的机械设计依据第二章反应釜机械设计的内容和步骤第三章反应釜釜体的设计3.1 罐体和夹套计算3.2厚度的选择3.3设备支座3.4手孔3.5选择接管、管法兰、设备法兰第四章搅拌转动系统设计4.1转动系统设计方案4.2转动设计计算：定出带型、带轮相关计算4.3选择轴承4.4选择联轴器4.5罐体搅拌轴的结构设计、搅拌器与搅拌轴的连接结构设计4.6电动机选择第五章绘制装配图第六章绘制大V带轮零件图第七章本设计的评价及心得体会第八章参考文献夹套搅拌反应器设计夹套搅拌反应器设计夹套搅拌反应器设计⑶计算强度或稳定性⑷选用零部件⑸绘制图样⑹提出技术要求第三章设备的计算和选择3.1 反应釜釜体的设计3.1.1筒体的直径与高度A确定筒体和封头型式：从要求单上所列的工作压力及温度以及该设备之工艺性质，可以看出它是属于带搅拌的低压反应釜类型，一类低压容器。
根据惯例，选择圆柱筒体和椭圆形封头。
B确定筒体和封头直径：筒体的基本尺寸是内径Di和高度H，如图所示筒体的基本尺寸首先决定于工艺要求。
对于带搅拌器的反应釜来说，设备容积为主要决定参数，根据化工设备原理知识，搅拌功率和搅拌器直径的五次方成正比，而搅拌器直径往往需要随容器直径的增大而增大，因此在同样的容积条件下，反应釜的直径太大是不适宜的，又如某些有特定要求的反应釜如发夹套搅拌反应器设计酵罐之类，为了使通入罐中的空气能与发酵液充分接触，需要一定的液位高度，故筒体的高度不宜太矮，分局根据实践经验，几种反应釜的H/Di值大致如下：在确定反应釜直径及高度时，还应根据反应釜操作时所允许的装满程度------装料系数k等给予综合考虑，通常装料系数k可取0.6到0.85。
夹套反应釜设计范文夹套反应釜是一种广泛应用于化工、制药、食品等领域的反应设备，它具有结构简单、操作方便、传热效果好等特点。
设计一台夹套反应釜需要考虑到多个因素，包括反应物料的性质、反应条件、设备的安全性和稳定性等。
以下是夹套反应釜设计的一般步骤和主要考虑因素。
一、反应物料的性质和反应条件在设计夹套反应釜时，应首先了解反应物料的性质，包括物料的物理性质（如温度、压力、浓度等）、化学性质（如酸碱性、腐蚀性等）以及反应过程中可能出现的产物等。
这些信息对于确定夹套反应釜的材料、工作压力、温度范围、搅拌速度等参数具有至关重要的作用。
二、反应釜的材料选择夹套反应釜的材料选择通常是根据反应物料的腐蚀性质和温度要求来确定的。
常见的材料有不锈钢、碳钢、玻璃钢、塑料等。
对于腐蚀性较强的反应物料，可以选择具有抗腐蚀性能的材料进行制造，如在夹套反应釜内壁加上防腐层。
三、夹套结构设计夹套反应釜的结构设计需要考虑传热的效果，常见的夹套结构包括卷绕式、折叠式和盘管式等。
其中，卷绕式夹套结构应用最广泛，其原理是将蒸汽或冷却水注入到夹套内部，通过与反应物料直接接触进行传热。
而折叠式和盘管式夹套结构则通过密封管道将蒸汽或冷却水引入夹套，从而间接进行传热。
四、搅拌系统设计夹套反应釜通常需要配备搅拌系统，用于保证反应物料的均匀混合。
搅拌系统的设计需要考虑到反应物料的粘度、搅拌速度、搅拌方式等因素。
常见的搅拌方式有锚式搅拌、涡轮式搅拌、桨叶式搅拌等。
在设计搅拌系统时，还需要考虑到搅拌功率的大小及电机的选择。
五、安全性设计夹套反应釜的安全性设计是非常重要的，尤其是对于具有腐蚀性的反应物料。
在设计过程中，需要考虑到压力传感器、温度传感器、安全阀等安全装置的设置，以及反应釜的加热和制冷系统的设计，保证在反应过程中能够及时发现并应对可能出现的安全问题。
综上所述，夹套反应釜设计需要充分考虑到反应物料的性质、反应条件、材料选择、结构设计、搅拌系统设计以及安全性设计等因素。
有搅拌装置的夹套反应釜《反应工程与反应器》是一门应工程，是以生物学、化学、工程学、计算机与信息技术等多学科为基础的交叉学科，研究内容主要包括以下几个方面：①研究化学反应规律，建立反应动力学模型亦即对所研究的化学反应，以简化的或近似的数学表达式来表述反应速率和选择率与温度和浓度等的关系。
②研究反应器的传递规律,建立反应器传递模型亦即对各类常用的反应器内的流动、传热和传质等过程进行理论和实验研究，并力求以数学式予以表达。
③研究反应器内传递过程对反应结果的影响对一个特定反应器内进行的特定的化学反应过程，在其反应动力学模型和反应器传递模型都已确定的条件下，将这些数学模型与物料衡算、热量衡算等方程联立求解，就可以预测反应结果和反应器操作性能。
通过这学期的学习，我了解了反应工程的发展，逐渐清晰了对反应工程的认识，掌握了基本的知识。
下面是我对学期所学的总结—有搅拌装置的夹套反应釜，用此篇课程设计来总结我学期的所学。
本次设计的反应釜是反应工程中的一种反应器，是综合反应容器，根据反应条件对反应釜结构功能及配置附件的设计。
从开始的进料-反应-出料均能够以较高的自动化程度完成预先设定好的反应步骤，对反应过程中的温度、压力、力学控制（搅拌、鼓风等）、反应物/产物浓度等重要参数进行严格的调控。
目录课程设计任务书 (1)1．设计方案的分析和拟定 (2)2．反应釜釜体的设计 (2)2.1罐体和夹套的结构设计 (3)2.2 罐体几何尺寸计算 (3)2.2.1确定筒体内径 (3)2.2.2 确定封头尺寸 (4)2.2.3 确定筒体的厚度H i (5)2.3 夹套几何尺寸计算 (5)2.4 夹套反应釜的强度计算 (6)2．4.1 强度计算的原则及依据 (6)2.4.2 按内压对圆筒和封头进行强度计算 (6)2.4.3 按外压对筒体和封头进行强度校核 (7)2.4.4 夹套厚度计算 (8)2.4.5 水压试验校核计算 (9)3．反应釜的搅拌装置 (9)3.1 搅拌器的安装方式及其与轴连接的结构设计 (10)3.2 搅拌轴设计 (10)4．反应釜的传动装置 (12)4.1 常用电机及其连接 (12)4.2 釜用减速机类型，标准及其选用 (12)4.3 凸缘法兰 (13)4.4 安装底盖 (13)4.5 机架 (13)4.6 联轴器 (13)5．反应釜的轴封装置 (14)6．反应釜的其他附件 (14)6.1 支座 (14)6.2人孔 (15)6.3 设备接口 (15)7．反应釜的装配图 (15)参考文献 (16)课程设计任务书设计目的：把所学《化工设备机械基础》及相关知识，在课程设计中综合运用，把化工工艺条件与化工设备设计有机地结合起来，巩固和强化有关机械课程的基本理论和基本知识。
一·反应釜的总体设计首先对工艺要求进行分析，以便能确定反应釜设计的总体方案。
1．确定筒体的直径和高度①选取反应釜装料系数η=0.8，由V=V 0/η 可得操作容积：V 0=η·V=0.8*4=3.2 m3 对于液-液相类型选取长径比H/D i =1.1D i =3)/(4D H V π=31.1*4*4π=1666.98 mm 将此结果圆整至公称标准系列，选取筒体直径D i =1600 mm②确定封头。
选取标准椭圆形封头（JB/T 4746-2002），查 教材 表8-27 DN=1600mm 时的标准椭圆形封头封头容积V F =0.586 m 3 ， 曲面高度h1=300 mm ，直边高度h2=25 mm ，表面积Fh=2.901 m 2计算1米高的筒体容积V 1=42Di π=46.1*14.32=2.0096 m 3 ③确定筒体高度H=1V V V F -=0096.2586.04-=1.698 m 筒体高度圆整为H=1.7m=1700mm于是H/D=1700/1600=1.0625,复合结果基本符合原定范围。
2． 确定夹套的直径和高度①确定夹套的直径夹套内径Dj 与釜体的内径Di 有关，如下关系：Di/mm 500-600 700-1800 2000-3000Dj/mm Di+50 Di+100 Di+200因此，Dj=1600+100=1700 mm ，符合压力容器公称直径系列。
②确定夹套的高度 Hj=1V V V F-η=0096.2586.04*8.0-=1.30076 m 圆整夹套高度Hj=1300 mm验算夹套的总传热面积 F=10.21 m 2. 〉8 m 2夹套传热面积符合设计要求。
3． 选择釜体法兰根据筒体操作压力0.2MPa ，温度110℃和筒体直径1600mm ，查 教材—表10-1初选甲型平焊法兰，再查标准JB 4701-2000 甲型平焊法兰《过程设备机械设计》标11 和 教材—表10-10，在110℃工作范围内Q235-B 的最大允许工作压力为0.4MPa ，大于筒体设计压力，所选甲型平焊法兰合适。
乳化液泵站设计•专业：机械工程及自动化
导师：姜虹学生：
