CAD图纸上绘制的曲线如何进行等分

CAD2014 点的命令将扇形平均分为3份2.1.4 绘制点在AutoCAD中，系统默认的点是没有大小和长短之分的图形，始终为一个小黑点，但可以对点的样式及大小进行设置，这样创建出来的点才有相应的样式和大小。

它具有与直线、矩形一样的各种属性，在绘图中常用来定位，作为捕捉对象的节点和相对偏移，主要是为了辅助图形的绘制工作。

（1）设置点样式设置点样式命令的方法有以下两种：∙绘图工具栏：“实用工具｜点样式”命令∙命令行：ddptype打开“点样式”对话框，如图所示，选择一个点对象在视图中希望现实的符号，设置点的显示大小，单击“确定”按钮。

相对于屏幕设置大小：按屏幕尺寸的百分比设置点的显示大小。

当进行视图缩放操作时，点的显示大小并不改变。

按绝对单位设置大小：按“点大小”框中指定的实际单位设置显示的大小，进行缩放时，显示点的大小随之改变。

说明：点样式是一个全局设定，设定为一种形式之后，对于图形中的所有的点都有效。

修改点样式后，图形中的所有点的样式均会随之改变。

（2）绘制点设置点样式命令的方法有以下三种：•菜单栏：“绘图｜点｜单点（多点、定数等分、定距等分）”•绘图工具栏：下拉绘图工具栏“单点（定数等分、定距等分）”•命令行：Po（Point）注：点对象包括单点和多点两种形式，若命令行中执行point命令来绘制点，则每执行一个point命令，只能绘制一个点，需要重复单点命令的话，按中间空格键重复原来命令。

若执行“绘图｜点｜多点”命令，在绘图区中单击一次可绘制一个点，连续单击可绘制多个点。

要退出正在进行的连续绘制点的操作，只能按“ESC”键。

（3）定数等分点｜定数等分绘图时绘制一个点的情况比较少，通常使用的是定数等分和定距等分命令，自动生成点。

定数等分可以将所选对象等分为指定数目的相等长度，定距等分可以将所选对象等分为指定距离相等长度，但这两者并不是将对象实际等分为单独的对象只是在选定对象按所选择的要求进行点的排列。

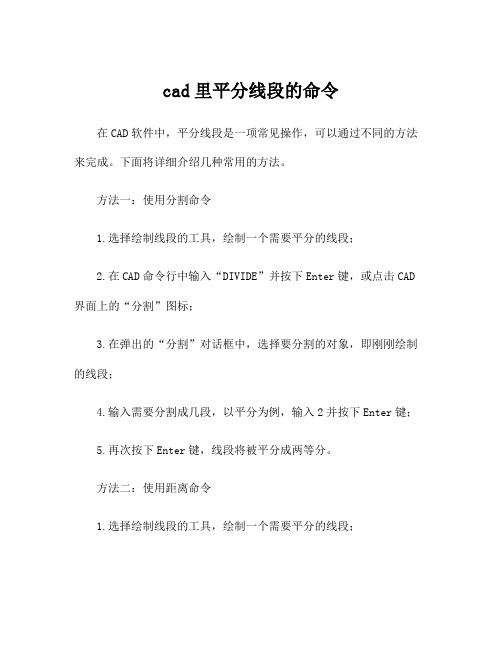

cad里平分线段的命令在CAD软件中，平分线段是一项常见操作，可以通过不同的方法来完成。

下面将详细介绍几种常用的方法。

方法一：使用分割命令1.选择绘制线段的工具，绘制一个需要平分的线段；2.在CAD命令行中输入“DIVIDE”并按下Enter键，或点击CAD 界面上的“分割”图标；3.在弹出的“分割”对话框中，选择要分割的对象，即刚刚绘制的线段；4.输入需要分割成几段，以平分为例，输入2并按下Enter键；5.再次按下Enter键，线段将被平分成两等分。

方法二：使用距离命令1.选择绘制线段的工具，绘制一个需要平分的线段；2.在CAD命令行中输入“DIST”并按下Enter键，或点击CAD界面上的“距离”图标；3.在CAD界面中选择需要平分的线段，此时会显示线段的长度信息；4.输入需要平分的距离，以平分为例，输入线段长度的一半值并按下Enter键；5.在CAD界面中选择线段的一端点作为参照点。

6.第二次选择线段的另一端点作为参照点。

方法三：使用对齐命令1.选择绘制线段的工具，绘制一个需要平分的线段；2.在CAD命令行中输入“ALIGN”并按下Enter键，或点击CAD界面上的“对齐”图标；3.在CAD界面中选择需要平分的线段，再按下Enter键以确认选择；4.在CAD界面中选择线段的一个端点作为参照点；5.在CAD界面中选择一个参照线段；6.在CAD界面中选择参照线段的端点。

方法四：使用分组命令1.选择绘制线段的工具，绘制一个需要平分的线段；2.在CAD命令行中输入“GROUP”并按下Enter键，或点击CAD界面上的“分组”图标；3.在CAD界面中选择需要平分的线段，再按下Enter键以确认选择；4.在CAD界面中选择一个参考点作为参照；5.输入需要分割连续线段的个数，以平分为例，输入1并按下Enter键；6.连续线段会被平分成指定个数的小线段。

这些方法都可以实现线段的平分，根据具体需要选择合适的方法进行操作。

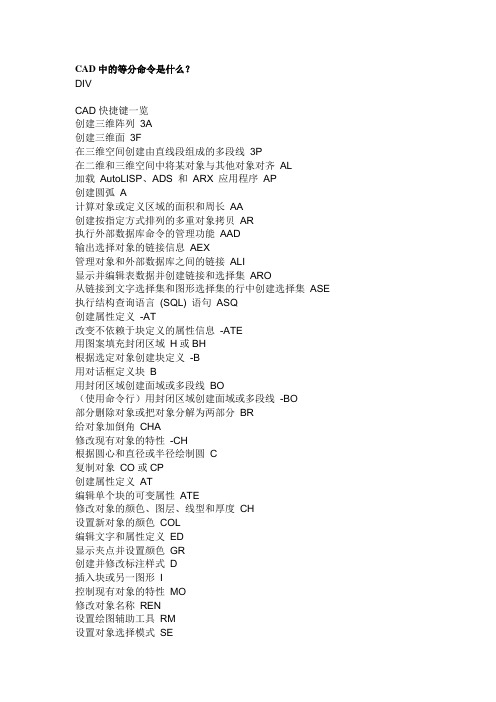

CAD中的等分命令是什么？DIVCAD快捷键一览创建三维阵列3A创建三维面3F在三维空间创建由直线段组成的多段线3P在二维和三维空间中将某对象与其他对象对齐AL加载AutoLISP、ADS 和ARX 应用程序AP创建圆弧A计算对象或定义区域的面积和周长AA创建按指定方式排列的多重对象拷贝AR执行外部数据库命令的管理功能AAD输出选择对象的链接信息AEX管理对象和外部数据库之间的链接ALI显示并编辑表数据并创建链接和选择集ARO从链接到文字选择集和图形选择集的行中创建选择集ASE 执行结构查询语言(SQL) 语句ASQ创建属性定义-AT改变不依赖于块定义的属性信息-ATE用图案填充封闭区域H或BH根据选定对象创建块定义-B用对话框定义块 B用封闭区域创建面域或多段线BO（使用命令行）用封闭区域创建面域或多段线-BO部分删除对象或把对象分解为两部分BR给对象加倒角CHA修改现有对象的特性-CH根据圆心和直径或半径绘制圆 C复制对象CO或CP创建属性定义AT编辑单个块的可变属性ATE修改对象的颜色、图层、线型和厚度CH设置新对象的颜色COL编辑文字和属性定义ED显示夹点并设置颜色GR创建并修改标注样式 D插入块或另一图形I控制现有对象的特性MO修改对象名称REN设置绘图辅助工具RM设置对象选择模式SE管理已定义的用户坐标系UC选择预置用户坐标系UCP控制坐标和角度的显示格式及精度UN创建和恢复视图V设置三维观察方向VP创建对齐线性标注DAL或DIMALI创建角度标注DAN或DIMANG从前一个或选择的标注的第一尺寸界线处连续标注DBA或DIMBASE 创建圆和圆弧的圆心标记或中心线DCE从前一个或选择的标注的第二尺寸界线处连续标注DCO或DIMCONT 创建圆和圆弧的直径标注DDI或DIMDIA编辑标注DED或DIMED创建线性尺寸标注DLI或DIMLIN创建坐标点标注DOR或DIMORD替换标注系统变量DOV或DIMOVER创建圆和圆弧的半径尺寸标注DRA或DIMRAD在命令行创建和修改标注样式DST或DIMSTY移动和旋转标注文字DIMTED测量两点之间的距离和角度DI将点对象或块沿对象的长度或周长等间隔排列DIV绘制填充的圆和环DO修改图像和其他对象的显示顺序DR打开鸟瞰视图窗口AV输入文字时在屏幕上显示DT定义平行投影或透视视图DV创建椭圆或椭圆弧EL从图形删除对象 E将组合对象分解为对象组件X以其他文件格式保存对象EXP延伸对象到另一对象EX通过拉伸现有二维对象来创建三维实体EXT给对象加圆角 F创建根据特性选择有关对象时用到的过滤器列表FI创建对象的命名选择集G使用命令行创建选择集-G用图案填充一块指定边界的区域-H修改现有的图案填充对象HE重生成三维模型时不显示隐藏线HI以多种格式向AutoCAD 图形文件中插入图像IM使用命令行插入图像-IM控制选定图像的亮度、对比度和褪色度IAD向当前图形中定义并附着新的图像对象IAT为单个图像对象创建新剪切边界ICL向AutoCAD 输入3DS/DXF/EPS /SAT/WMF等文件IMP将命名块或图形插入到当前图形中-I插入链接或嵌入对象IO找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体INF 从两个或多个实体或面域的交集创建组合实体或面域IN管理图层LA在命令行上执行LAYER 命令-LA创建一条引出线将注释与一个几何特征相连LE或LEAD拉长对象L创建、加载和设置线型LT使用命令行创建、加载和设置线型-LT显示选定对象的数据库信息LI或LS设置线型比例因子LTS把某一对象的特性复制到其他若干对象MA将点对象或块按指定的间距放置ME创建对象的镜像副本MI创建多线ML在指定方向上按指定距离移动对象M从图纸空间切换到模型空间视口MS创建多行文字T或MT使用命令行创建多行文字-T创建浮动视口和打开现有的浮动视口MV创建对象的等距线，如同心圆、平行线和平行曲线O设置运行对象捕捉模式并修改靶框大小OS使用命令行设置运行对象捕捉模式并修改靶框大小-OS移动显示在当前视口的图形P使用命令行移动视口-P插入剪贴板数据并控制数据格式PA编辑多段线和三维多边形网格PE创建二维多段线PL将图形打印到绘图仪、打印机或文件PLOT创建点对象PO创建用多段线表示的正多边形POL自定义AutoCAD 系统参数的设置PR显示打印图形的效果PRE从模型空间视口切换到图纸空间PS删除数据库中未用的命名对象，例如块或图层PU退出AutoCAD EXIT绘制矩形多段线REC刷新显示当前视口R刷新显示所有视口RA重生成图形并刷新显示当前视口RE重新生成图形并刷新所有视口REA从选择的一组现有对象中创建面域对象REG修改对象名-REN创建三维线框或实体模型的具有真实感的渲染图像RR沿轴旋转二维对象以创建实体REV绕基点旋转对象RO设置渲染系统配置RPR在X、Y 和Z 方向等比例放大或缩小对象SC从脚本文件执行一系列命令SCR用剖切平面和实体截交创建面域SEC列出系统变量并修改变量值SET显示当前视口图形的着色图像SHA用平面剖切一组实体SL规定光标按指定的间距移动SN创建二维填充多边形SO检查图形中文字的拼写SP创建二次或三次样条曲线SPL编辑样条曲线对象SPE移动或拉伸对象S创建命名样式ST用差集创建组合面域或实体SU校准、配置、打开和关闭已安装的数字化仪TA设置当前三维实体的厚度TH控制对图纸空间的访问以及控制视口的行为TI创建形位公差标注TOL显示、隐藏和自定义工具栏TO创建圆环形实体TOR用其他对象定义的剪切边修剪对象TR通过并运算创建组合面域或实体UNI设置坐标和角度的显示格式和精度-UN保存和恢复已命名的视图-V设置图形的三维直观图的查看方向-VP将块对象写入新图形文件W创建三维实体使其倾斜面尖端沿X 轴正向WE将一个外部参照附加到当前图形中XA将外部参照依赖符号绑定到图形XB使用命令行执行XBINDW命令-XB定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面XC 创建无限长的直线，称为参照线XL控制图形中的外部参照XR使用命令行执行XREF命令-XR放大或缩小当前视口对象的外观尺寸Z===============================cad快捷键快捷键注释快捷键注释A ARC(画弧) IN INTERSECT(求交)AA AREA(测量面积) L LINE(画线)AR ARRAY(阵列) LA LAYER(建立图层)ATT ATTDEF(定义属性) LE QLEADER(快速导引线标注) ATE ATTEDIT(编辑属性) LEN LENGTHEN(加长)B BLOCK(定义图块) LI LIST(列表)BH BHATCH(图案填充) LT LINETYPE(设置线型)BR BREAK(打断) LTS LTSCALE(设置线型比例)C CIRCLE(画圆) M MOVE(移动)CH PROPERTIES(特性修改) MA MATCHPROP(属性匹配) CHA CHAMFER(倒斜角) ME MEASURE(测量)COL COLOR(改变物体颜色) MI MIRROR(镜像)CO COPY(复制) ML MLINE(画多线)D DIMSTYLE(设置标柱样式) MT MTEXT(多行文字)DAL DIMALIGNED(对齐标注) O OFFSET(偏移)DAN DIMANGULAR(角度标注) OP OPTIONS(系统设置) DBA DIMBASELINE(基线标料) OS OSNAP(物体捕捉)DCE DIMCENTER(圆心标注) P PAN(视图平移)DCO DIMCONTINUE(连续标注) PE PEDIT(复和线编辑) DDI DIMDIAMETER(直径标注) PL PLINE(复合线)DED DIMEDIT(标注编辑) PO POINT(画点)DI DIST(测量距离) POL POLYGON(画正多边形)DIV DIVIDE(等分) PRE PREVIEW(视图预览)DLI DIMLINEAR(线性标注) PRINT PLOT(打印)DO DONUT(圆环) R REDRAW(重画)DOR DIMORDINATE(坐标标注) RE REGEN(重新生成) DOV DIMOVERRIDE(尺寸更新) REC RECTANGLE(画矩形) DR DRAWORDER() REN RENAME(改名)DRA DIMRADIUS(半径标注) RO ROTATE(旋转)DS DSETTINGS(草图设置) S STRETCH(伸展)DT DTEXT(动态文本) SC SCALE(比例缩放)E ERASE(删除) SN SNAP(栅格点捕捉)ED DDEDIT() SPL SPLINE(画样条曲线)EL ELLIPSE(画椭圆) SPE SPLINEKIT(编辑样条曲线)EX EXTEND(延伸到) ST STYLE(设置文字样式)EXIT QUIT(退出) T MTEXT(多行文字)EXP EXPORT(炸开) TO TOOLBAR(调用工具条)F FILLET(倒圆角) TR TRIM(修剪)G GROUP(成组) UN UNITS(设置单位)HE HATCHEDIT(图案填充编辑) W WBLOCK(块存盘)I INSERT(插入块) Z ZOOM(视图缩放)IMP IMPORT(导入)“AutoCAD 2000快捷键”经典值得收藏AutoCAD 2000快捷命令的使用AutoCAD 是目前世界各国工程设计人员的首选设计软件，简便易学、精确无误是AutoCAD成功的两个重要原因。

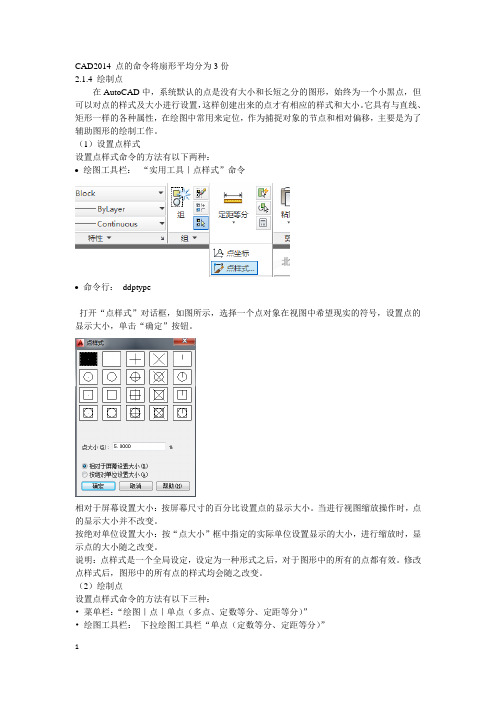

CAD2014 点的命令将扇形平均分为3份2.1.4 绘制点在AutoCAD中，系统默认的点是没有大小和长短之分的图形，始终为一个小黑点，但可以对点的样式及大小进行设置，这样创建出来的点才有相应的样式和大小。

它具有与直线、矩形一样的各种属性，在绘图中常用来定位，作为捕捉对象的节点和相对偏移，主要是为了辅助图形的绘制工作。

（1）设置点样式设置点样式命令的方法有以下两种：∙绘图工具栏：“实用工具｜点样式”命令∙命令行：ddptype打开“点样式”对话框，如图所示，选择一个点对象在视图中希望现实的符号，设置点的显示大小，单击“确定”按钮。

相对于屏幕设置大小：按屏幕尺寸的百分比设置点的显示大小。

当进行视图缩放操作时，点的显示大小并不改变。

按绝对单位设置大小：按“点大小”框中指定的实际单位设置显示的大小，进行缩放时，显示点的大小随之改变。

说明：点样式是一个全局设定，设定为一种形式之后，对于图形中的所有的点都有效。

修改点样式后，图形中的所有点的样式均会随之改变。

（2）绘制点设置点样式命令的方法有以下三种：•菜单栏：“绘图｜点｜单点（多点、定数等分、定距等分）”•绘图工具栏：下拉绘图工具栏“单点（定数等分、定距等分）”•命令行：Po（Point）注：点对象包括单点和多点两种形式，若命令行中执行point命令来绘制点，则每执行一个point命令，只能绘制一个点，需要重复单点命令的话，按中间空格键重复原来命令。

若执行“绘图｜点｜多点”命令，在绘图区中单击一次可绘制一个点，连续单击可绘制多个点。

要退出正在进行的连续绘制点的操作，只能按“ESC”键。

（3）定数等分点｜定数等分绘图时绘制一个点的情况比较少，通常使用的是定数等分和定距等分命令，自动生成点。

定数等分可以将所选对象等分为指定数目的相等长度，定距等分可以将所选对象等分为指定距离相等长度，但这两者并不是将对象实际等分为单独的对象只是在选定对象按所选择的要求进行点的排列。

教你⽤CAD将线段等分，弧线也可定距等分！定距等分的命令是：MEASURE ，快捷键是 me。

定数等分的命令是：DIVIDE.，快捷键是
div。

注意了，命令不分⼤⼩写。

如下图，是⼀根长为300mm 的线段，弧线也可以哦~！
选择“格式”——“点样式”。

如下图。

先选择好点样式的图标，记得有个图标⼤⼩哦，这⾥截图不
够⼤所以没有显⽰。

⼀般选择5 就可以正常显⽰了，今天⼩编选择⽐较⼩值⼀直不显⽰哦
打开CAD界⾯。

选择“绘图”——“点”，这时，就可以看到了。

如下图。

输⼊⾃⼰要定距等分的距离，假设是50mm .如下图，就会出现6个点了。

这样定距等分就完成
了。

请看第⼆幅图，是我测量的数据。

很明显定距等分是正确的。

定距等分还是以上⾯的那条线段举例，把它按照定数等分成4段。

该怎么操作了？如下图，输⼊
快捷键div，按“enter”键。

选择直线，就会出现“输⼊线段数⽬”了
2输⼊数字4，按“enter”键，这时，直线上就会出现三个点了。

这个直线被分成了四段。

如下⾯
第⼀幅图。

此时可以看看我在通过捕捉测量出的距离，如下⾯第⼆幅图。

七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。

如果是3D鼠标，则滚动键起缩放作用。

拖拽操作是按住鼠标左键不放拖动鼠标。

但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

窗选：从左往右拖拽选中实线框内的物体，框选：从右往左拖拽选中虚线框内的物体和交叉的物体，1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。

1.3、撤销放弃操作：autocad支持无限次撤销操作，单击撤销按钮或输入u,回车。

1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。

1.5、经常查看命令区域的提示，按提示操作。

2、绘制图形的几个操作这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。

为了了解cad概念，以下介绍几个基本的命令。

2.1绘制直线：单击工具条直线命令或在命令行中输入L，回车。

在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。

或者输入C闭合。

举例：绘制一个三角形的三个边：命令行输入：L 回车指定第一个点：单击一点：回车。

重复单击另一点，回车。

输入：C回车。

直线闭合，形成一个三角形。

2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。

快捷键：PL。

在三维算量中定义异形截面、手绘墙、梁等时常用。

举例：绘制一个异形柱截面命令行输入：PL，回车。

指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。

输入快捷键F8，使用cad的正交功能，,保持直线水平，输入：500。

输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。

输入：L,切换到绘制直线，单击一点，绘制一段直线。

输入：A，绘制一个圆弧与开始点闭合为一个界面形状。

接下来就可以定义一个异形截面的柱，来选择该多段性即可。

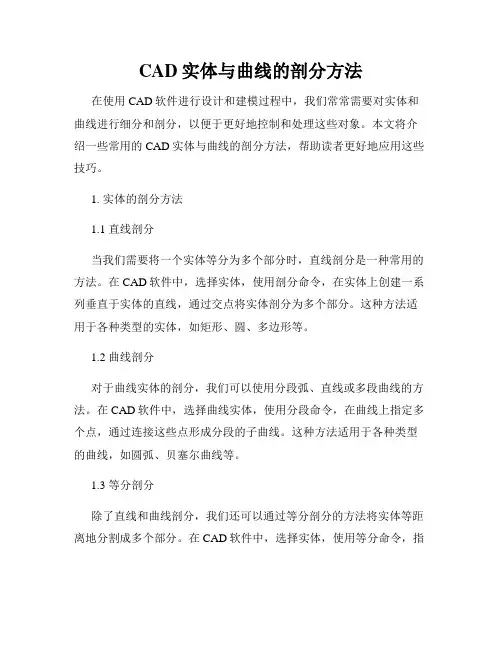

CAD实体与曲线的剖分方法在使用CAD软件进行设计和建模过程中，我们常常需要对实体和曲线进行细分和剖分，以便于更好地控制和处理这些对象。

本文将介绍一些常用的CAD实体与曲线的剖分方法，帮助读者更好地应用这些技巧。

1. 实体的剖分方法1.1 直线剖分当我们需要将一个实体等分为多个部分时，直线剖分是一种常用的方法。

在CAD软件中，选择实体，使用剖分命令，在实体上创建一系列垂直于实体的直线，通过交点将实体剖分为多个部分。

这种方法适用于各种类型的实体，如矩形、圆、多边形等。

1.2 曲线剖分对于曲线实体的剖分，我们可以使用分段弧、直线或多段曲线的方法。

在CAD软件中，选择曲线实体，使用分段命令，在曲线上指定多个点，通过连接这些点形成分段的子曲线。

这种方法适用于各种类型的曲线，如圆弧、贝塞尔曲线等。

1.3 等分剖分除了直线和曲线剖分，我们还可以通过等分剖分的方法将实体等距离地分割成多个部分。

在CAD软件中，选择实体，使用等分命令，指定等分的个数，软件会自动将实体等分为相应的部分。

这种方法适用于需要精确控制分割量的情况。

2. 曲线的剖分方法2.1 等分剖分对于曲线的剖分，我们可以使用等分剖分的方法将曲线等距离地分割成多个点。

在CAD软件中，选择曲线，使用等分命令，指定等分的个数，软件会自动将曲线等分为相应的点。

这种方法适用于需要精确控制分割量的情况。

2.2 按长度剖分除了等分剖分，我们还可以通过按长度剖分的方法将曲线按照一定长度分割。

在CAD软件中，选择曲线，使用按长度切割命令，指定分割的长度，软件会自动将曲线按照指定的长度分割成多个点。

这种方法适用于需要按照具体长度进行分割的情况。

2.3 折线剖分对于复杂曲线，我们可以通过折线剖分的方法将曲线分割成直线段的组合。

在CAD软件中，选择曲线，使用折线切割命令，指定折线的控制点，软件会自动将曲线按照指定的折线进行分割。

这种方法适用于需要根据具体形状切割曲线的情况。

cad制图基本⼊门知识cad制图基本⼊门知识 利⽤计算机及其图形设备帮助设计⼈员进⾏设计⼯作。

简称CAD。

在⼯程和产品设计中，计算机可以帮助设计⼈员担负计算、信息存储和制图等项⼯作。

以下是⼩编为⼤家整理的cad制图基本⼊门知识，欢迎⼤家借鉴与参考，希望对⼤家有所帮助。

cad制图基本⼊门知识1 基础 1.设备绘图界限⼀般来说，如果⽤户不作任何设置，系统对作图范围没有限制，可以将绘图区看作是⼀幅⽆穷⼤的图纸。

格式-图形界线命令：limits出现四个选项：开、关、指定左下⾓点、指定右下⾓点。

2.设备绘图单位格式-单位命令：ddunits长度、⾓度、插⼊⽐例、⽅向 3.对象选择三种⽅式选择： ①直接选择 ②窗⼝选择(左选) ③交叉选择(右选)。

当对象处于选择状态时，在其上会出现若⼲个带颜⾊的⼩⽅框，称为夹点。

⼯具-选项-选择集未选中：兰⾊选中：红⾊暂停：绿⾊夹点⼤⼩可调整。

4.快速缩放平移视图命令：zoom ①全部缩放 ②范围缩放 ③⽐例缩放 ④窗⼝缩放 ⑤实时缩放标准⼯具栏中的“实时平移”按钮视图-缩放-范围 5.设备捕捉和栅格 ①捕捉隐含分布在屏幕上的栅格点，当⿏标移动时，这些栅格点就像有磁性⼀样能够捕捉光标，使光标精确落到栅格点上。

利⽤栅格捕捉功能，使光标按指定的步距精确移动。

②栅格在所设绘图范围内，显⽰出按指定⾏间距和列间距均匀分布栅格点。

栅格是按照设置的间距显⽰在图形区域中的点，类似于纸中的⽅格的作⽤，栅格只能在图形界限内显⽰。

6.设置正交和极轴 ①正交类似丁字尺的绘图辅助⼯具，光标只能在⽔平⽅向的垂直⽅向上移动。

-2-正交模式和极轴追踪是不能同时使⽤的。

②极轴追踪F10⼯具-草图设置-极轴追踪极轴⾓设置：5、10、15、18、22.5、30、45、90极轴⾓测量：绝对、相对上⼀段。

7.设置对象捕捉、对象追踪 ①对象捕捉在绘图过程中，可以使⽤光标⾃动捕捉到对象中特殊点，如端点、中点、圆⼼和交点等。

cad如何绘制道路曲线
cad绘制道路曲线的方法：
第一种：偏移命令。

就是就基线向两侧偏移.但是在公路图方面,偏移路线基线后,产生的线条会自动生成很多个控制点.如果是对图面修改这块要求不高的,可以使用这种方法.
第二种：则是等分基线，再重连。

将路线基线等分成若干段之后,以定距(即路面宽度)垂直线为等分块,然后垂直于基线.这样生成的垂直线就与基线垂直分布,然后再用曲线命令连接各个垂直红的端点,形成路面边界.这种工作量大,但是图面管理上就会方便一些.建议最好获得路线转角的各个值数.然后再定点连接.这样子准备一些第三种则是依靠土木建筑这类插件来实现.
第三种：样条曲线(spl)勾游路的轮廓。

这样看起来比较顺畅，然后用多段线(pl)命令，在样条曲线弧形的地方用多段线中的圆弧命令(a)，直线的地方用多段线中的直线命令(l)，尽量保持与样条曲线的线路方向一致，这样更顺畅。

画好道路一边后，用偏移的命令(o)，偏移你所想要的道路宽度。

还可以通过多段线的特点，做成闭合的线，进行你喜欢的游路图案填充。

用多段线画了以后，可以改变线型的宽度，而如果只用样条曲线画的话，有时候会因为弧度问题无法偏移，再者无
法改变线型宽度。

当然了，有专门的规划软件可以一次性画出游路，并可以一次性图案填充。
