数模转换与模数转换接口及其应用

模数、数模转换及其应用摘要：随着电子技术的迅速发展以及计算机在自动检测和自动控制系统中的广泛应用，利用电子系统处理模拟信号的情况变得更加普遍。

数字电子计算机所处理的都是不连续的数字信号，而实际遇到的大都是连续的模拟量，模拟量经过传感器转换成电信号的模拟量后，需经过模/数转换变成数字信号后才可输入到数字系统中进行处理和控制。

同时，往往还要求将处理后得到的数字信号再经过数/模转换成相应的模拟信号，作为最后的输出。

模数、数模转换建立在各种转换电路的基础上，并且不断改进模数、数模转换器的转换精度与转换速度。

模数、数模转换技术在工业中有着重要的应用。

关键字：电子系统模数转换器数模转换器转换技术的应用Digital to analog、digital to analog conversion and its application Abstract: With the rapid development of electronic technology and computer in the automatic detection and automatic control system in the broad application, the use of electronic system for processing analog signal conditions become more common. Digital electronic computer processing are not continuous digital signal, but actually encountered mostly continuous analog, analog quantity sensor is converted into electrical signals by analog, after A / D conversion into digital signal can be input to a digital system for processing and control. At the same time, also often seek treatment received digital signals through D / A conversion into a corresponding analog signal, as the final output. ADC, DAC based on conversion circuit based on continuous improvement, and module, digital to analog converter conversion precision and conversion rate. ADC，DAC technology in industry has important applications.Key words: electronic system；analog to digital converter；digital to analog converter；conversion technology application１引言作为把模拟电量转换成数字量或数字量转换成模拟电量输出的接口电路，转换器是现实世界中模拟信号通向数字信号的桥梁，是电子技术发展的关键和瓶颈所在。

模数(A／D)和数模(D／A)转换模数（A/D）和数模（D/A）转换11.1模数转换和数模转换概述11.1.1一个典型的计算机自动控制系统一个包含A/D和D/A转换器的计算机闭环自动控制系统如图11.1所示。

传感器μV，mV控制传感器放大滤波几伏放大滤波多路开关MU某采样保持S/H模拟A/D数字I/O转换接口计算机对象执行部件多路开关MU 某模拟D/A数字I/O转换接口图11.1典型的计算机自动控制系统在图11.1中，A/D转换器和D/A转换器是模拟量输入和模拟量输出通路中的核心部件。

在实际控制系统中，各种非电物理量需要由各种传感器把它们转换成模拟电流或电压信号后，才能加到A/D转换器转换成数字量。

一般来说，传感器的输出信号只有微伏或毫伏级，需要采用高输入阻抗的运算放大器将这些微弱的信号放大到一定的幅度，有时候还要进行信号滤波，去掉各种干扰和噪声，保留所需要的有用信号。

送入A/D转换器的信号大小与A/D转换器的输入范围不一致时，还需进行信号预处理。

在计算机控制系统中，若测量的模拟信号有几路或几十路，考虑到控制系统的成本，可采用多路开关对被测信号进行切换，使各种信号共用一个A/D转换器。

多路切换的方法有两种：一种是外加多路模拟开关，如多路输入一路输出的多路开关有：AD7501，AD7503，CD4097，CD4052等。

另一种是选用内部带多路转换开关的A/D转换器，如ADC0809等。

若模拟信号变化较快，为了保证模数转换的正确性，还需要使用采样保持器。

在输出通道，对那些需要用模拟信号驱动的执行机构，由计算机将经过运算决策后确定的控制量（数字量）送D/A转换器，转换成模拟量以驱动执行机构动作，完成控制过程。

第11章模数（A/D）和数模（D/A）转换28711.1.2模/数转换器（ADC）的主要性能参数1.分辨率它表明A/D对模拟信号的分辨能力，由它确定能被A/D辨别的最小模拟量变化。

一般来说，A/D转换器的位数越多，其分辨率则越高。

数模转换与模数转换数模转换（Digital-to-Analog Conversion，简称DAC）和模数转换（Analog-to-Digital Conversion，简称ADC）是数字信号处理中常用的两种信号转换方法。

数模转换将数字信号转换为模拟信号，而模数转换则将模拟信号转换为数字信号。

本文将就数模转换和模数转换的原理、应用以及未来发展进行探讨。

一、数模转换（DAC）数模转换是将数字信号转换为模拟信号的过程。

在数字系统中，所有信号都以离散的形式存在，如二进制码。

为了能够将数字信号用于模拟系统中，需要将其转换为模拟信号，从而使得数字系统与模拟系统能够进行有效的接口连接。

数模转换的原理是根据数字信号的离散性质，在模拟信号上建立相似的离散形式。

常用的数模转换方法有脉冲幅度调制（Pulse Amplitude Modulation，简称PAM），脉冲宽度调制（Pulse Width Modulation，简称PWM）和脉冲位置调制（Pulse Position Modulation，简称PPM）等。

这些方法根据传输信号的不同特点，在转换过程中产生连续的模拟信号。

数模转换在很多领域有广泛应用。

例如，在音频领域，将数字音频信号转换为模拟音频信号，使得数字音频可以通过扬声器播放出来。

另外，在电信领域，将数字信号转换为模拟信号后，可以用于传输、调制解调、功率放大等过程。

二、模数转换（ADC）模数转换是将模拟信号转换为数字信号的过程。

模拟信号具有连续的特点，而数字系统只能处理离散的信号。

因此，当需要将模拟信号用于数字系统时，就需要将其转换为数字形式。

模数转换的原理是通过采样和量化来实现。

采样是将模拟信号在时间上进行离散化，而量化是将采样信号在幅度上进行离散化。

通过这两个过程，可以将连续的模拟信号转换为离散的数字信号。

模数转换在很多领域都有应用。

例如，在音频领域，将模拟音频信号转换为数字音频信号，使得音频信号可以被数字设备处理和存储。

电路基础原理数字信号的模数转换与数模转换电路基础原理：数字信号的模数转换与数模转换在现代电子技术中，数字信号的模数转换和数模转换是非常重要的概念。

它们是将模拟信号转换为数字信号和将数字信号转换为模拟信号的过程。

本文将探讨数字信号的模数转换和数模转换的基本原理及其在电路中的应用。

一、数字信号的模数转换数字信号的模数转换（Analog-to-Digital Conversion, ADC）是指将模拟信号转换为数字信号的过程。

在这个过程中，连续的模拟信号被离散化为一系列离散的数字信号。

模数转换的过程包括采样和量化两个步骤。

采样是指对连续时间内的模拟信号进行离散化，取样点的时间间隔称为采样周期。

而量化则是对采样得到的离散信号进行幅度的近似描述，将其转换为一系列离散的数值。

在实际应用中，模数转换器（ADC）通常采用电压-数字转换器（Voltage-to-Digital Converter, VDC）来实现。

VDC使用一系列的比较器来比较模拟信号与参考电压之间的差异，并将其转换为数字信号。

数字信号的模数转换在现代电子技术中具有广泛的应用。

例如，在通信领域中，模数转换是将声音、图像等模拟信号转换为数字信号的关键步骤。

在工业自动化中，模数转换则是传感器将物理量转换为数字信号的基础。

二、数字信号的数模转换数字信号的数模转换（Digital-to-Analog Conversion, DAC）是指将数字信号转换为模拟信号的过程。

在这个过程中，一系列离散的数字信号被重构为连续的模拟信号。

数模转换的过程包括数值恢复和模拟滤波两个步骤。

数值恢复是指根据数字信号的编码方式，将数字信号转换为相应的数值。

而模拟滤波则是通过滤波器对数值恢复后的数字信号进行平滑处理，去除数字信号中的高频成分，生成连续的模拟信号。

在实际应用中，数模转换器（DAC）通常采用数字-电压转换器（Digital-to-Voltage Converter, DVC）来实现。

什么是数模转换和模数转换1. 引言在现代科技和通信领域中，数模转换（Digital-to-Analog Conversion）和模数转换（Analog-to-Digital Conversion）是非常重要的概念。

它们在各种应用中起着至关重要的作用，如音频处理、图像处理、数据转换等。

本文将介绍数模转换和模数转换的定义、原理和应用。

2. 数模转换数模转换是将数字信号转换为模拟信号的过程。

数字信号是以离散的二进制形式表示的信号，而模拟信号是连续变化的信号。

通过数模转换，我们可以将数字信号转换为模拟信号，以便于在模拟领域进行进一步的处理和分析。

数模转换的原理是通过采样和保持、量化和编码三个步骤实现的。

首先，采样和保持将连续的模拟信号转换为离散的采样信号。

然后，量化将采样信号的幅度离散化为一系列的取值。

最后，编码将离散化后的采样信号转换为二进制代码，以便进行数字信号处理。

数模转换广泛应用于音频和视频领域。

例如，在音频播放器中，数模转换器将数字音频信号转换为模拟信号，使得我们可以聆听到高质量的音乐。

同时，在数字电视中，数模转换器将数字视频信号转换为模拟视频信号，使得我们可以观看高清晰度的电视节目。

3. 模数转换模数转换是将模拟信号转换为数字信号的过程。

模拟信号是连续变化的信号，而数字信号是以离散的二进制形式表示的信号。

通过模数转换，我们可以将模拟信号转换为数字信号，以便于在数字领域进行处理和存储。

模数转换的原理是通过采样和量化两个步骤实现的。

首先，采样将连续的模拟信号转换为离散的采样信号。

然后，量化将采样信号的幅度离散化为一系列的取值。

最终，将离散化后的采样信号转换为二进制代码，以表示数字信号。

模数转换在通信领域和数据存储领域得到广泛应用。

例如，在手机通信中，模数转换器将人的声音转换为数字信号，以便于在网络中传输。

同样地，在数字存储设备中，模数转换器将模拟数据（如声音、图像等）转换为数字数据，以便于存储和处理。

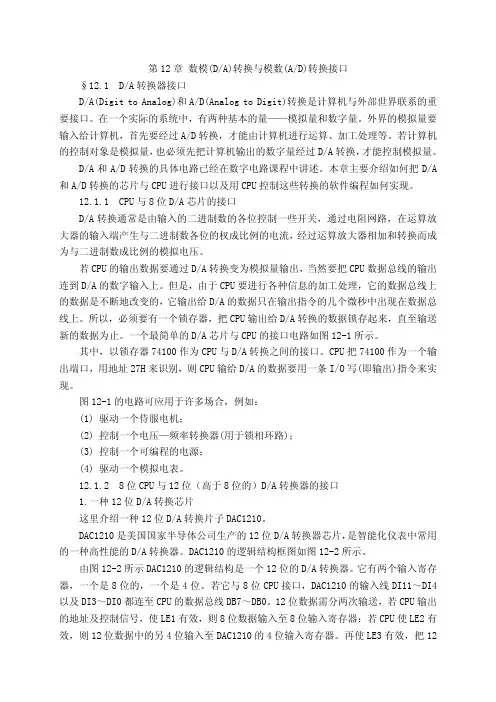

第12章 数模(D/A)转换与模数(A/D)转换接口§12.1 D/A转换器接口D/A(Digit to Analog)和A/D(Analog to Digit)转换是计算机与外部世界联系的重要接口。

在一个实际的系统中，有两种基本的量——模拟量和数字量。

外界的模拟量要输入给计算机，首先要经过A/D转换，才能由计算机进行运算、加工处理等。

若计算机的控制对象是模拟量，也必须先把计算机输出的数字量经过D/A转换，才能控制模拟量。

D/A和A/D转换的具体电路已经在数字电路课程中讲述。

本章主要介绍如何把D/A 和A/D转换的芯片与CPU进行接口以及用CPU控制这些转换的软件编程如何实现。

12.1.1 CPU与8位D/A芯片的接口D/A转换通常是由输入的二进制数的各位控制一些开关，通过电阻网路，在运算放大器的输入端产生与二进制数各位的权成比例的电流，经过运算放大器相加和转换而成为与二进制数成比例的模拟电压。

若CPU的输出数据要通过D/A转换变为模拟量输出，当然要把CPU数据总线的输出连到D/A的数字输入上。

但是，由于CPU要进行各种信息的加工处理，它的数据总线上的数据是不断地改变的，它输出给D/A的数据只在输出指令的几个微秒中出现在数据总线上。

所以，必须要有一个锁存器，把CPU输出给D/A转换的数据锁存起来，直至输送新的数据为止。

一个最简单的D/A芯片与CPU的接口电路如图12-1所示。

其中，以锁存器74100作为CPU与D/A转换之间的接口。

CPU把74100作为一个输出端口，用地址27H来识别，则CPU输给D/A的数据要用一条I/O写(即输出)指令来实现。

图12-1的电路可应用于许多场合，例如：(1) 驱动一个侍服电机；(2) 控制一个电压—频率转换器(用于锁相环路)；(3) 控制一个可编程的电源；(4) 驱动一个模拟电表。

12.1.2 8位CPU与12位（高于8位的）D/A转换器的接口1.一种12位D/A转换芯片这里介绍一种12位D/A转换片子DAC1210。

电路中的模数转换与数模转换的原理与应用在现代电子设备中，模数转换和数模转换是一些关键的技术，广泛应用于音频、视频和通信等领域。

这些转换技术允许我们将模拟信号和数字信号之间进行转换，并在电路设计中发挥重要作用。

本文将探讨模数转换和数模转换的原理和应用。

一、模数转换（ADC）模数转换（Analog-to-Digital Conversion，简称ADC）是将连续的模拟信号转换为离散的数字信号的过程。

它的原理基于量化和编码两个步骤。

首先，量化将连续的模拟信号分为不同的离散级别。

这个过程类似于将一个连续的信号映射到一组离散的数值上。

量化程度的精确度决定了数字信号的分辨率。

常见的量化方法有线性量化和非线性量化。

接下来，编码将量化后的数值转换为数字信号。

常见的编码方式包括二进制编码、格雷码和翻转码等。

其中，二进制编码是最常用的编码方式，它将每个量化级别与一个二进制码相对应。

模数转换器的应用非常广泛。

例如，在音频信号处理中，模数转换器将模拟音频信号转换为数字形式，使得我们可以进行数字信号处理，如音频编码和音频分析等。

此外，在通信系统中，模数转换器将模拟语音信号转换为数字信号，使得我们可以进行数字通信，如电话和移动通信等。

二、数模转换（DAC）数模转换（Digital-to-Analog Conversion，简称DAC）是将离散的数字信号转换为连续的模拟信号的过程。

它的原理与模数转换相反，包括解码和重构两个步骤。

首先，解码将数字信号转换为对应的离散数值。

解码过程与编码过程相反，常见的解码方式包括二进制解码和查找表解码等。

接着，重构将解码后的数值转换为模拟信号。

重构过程类似于对数字信号进行插值和滤波，以恢复出连续的模拟信号。

数模转换器在许多领域中也得到广泛应用。

例如，在音频播放器中，数模转换器将数字音频信号转换为模拟音频信号，供扬声器播放。

此外，在调制解调器中，数模转换器将数字通信信号转换为模拟信号，使其可以被传输和接收。
