[精品文档]48电线、电缆穿管和线槽敷设隐蔽工程验收记录电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制电线、电缆导管和线槽敷设隐蔽工程验收记录表13.3.48 GB50303-2002郑州市工程质量监督站监制财务一周工作小结[财务一周工作小结]财务一周工作小结上班一周，第一天把手头的工作理了理头绪;第二、三天去帮学院收费，下班后又回到办公室加班，所以周四的时候基本上理清了SZGT股权调整的问题，并反应到王老师那里;周五上午把王老师提出的意见完善后又向王老师请教了一个关于交叉持股的问题，之后回办公室和敏敏聊了半个上午，到下午又去参加公司党委的活动了，财务一周工作小结。
第1篇电气施工隐蔽工程是建筑工程中至关重要的一环，其质量直接关系到建筑的安全和使用功能。
以下是电气施工隐蔽工程的主要要求：一、材料与设备要求1. 电气施工材料应选用符合国家相关标准的产品，如电线电缆、开关插座、配电箱等，并具备相应的质量检测报告。
2. 设备应选用具有国家强制性认证标志（如CCC认证）的产品，确保产品符合国家标准和行业规范。
3. 电气施工材料及设备应存放在干燥、通风的仓库，避免受潮、受热、受腐蚀。
二、施工工艺要求1. 电气线路敷设应遵循《电线电缆安装规程》（GB 50217）的要求，确保线路横平竖直、整齐美观。
2. 线槽、线管敷设应采用与线路规格相匹配的线槽、线管，并按照设计要求进行固定。
3. 电气线路穿越墙体、楼板时，应设置专用套管，套管材质应与线路规格相匹配。
4. 电气设备安装应遵循《住房建筑设计规范》（GB 50096）的要求，确保设备安装牢固、接线正确。
5. 配电箱、开关箱等电气设备应设置漏电保护器，确保用电安全。
6. 电气线路敷设过程中，应避免与其他管道、线路交叉，如不可避免，应采取保护措施。
三、施工质量要求1. 电气线路敷设过程中，应确保线路无破损、无裸露，接头处应牢固可靠。
2. 电气设备安装应平整、牢固，无松动现象。
3. 电气线路敷设后，应进行绝缘电阻测试，确保线路绝缘性能良好。
4. 电气设备安装完成后，应进行功能测试，确保设备运行正常。
四、施工安全要求1. 电气施工过程中，施工人员应穿戴符合安全要求的防护用品，如安全帽、绝缘手套、绝缘鞋等。
2. 施工现场应设置警示标志，确保施工安全。
3. 电气施工过程中，应严格遵守操作规程，防止发生触电、火灾等安全事故。
五、施工记录与验收要求1. 电气施工过程中，应做好施工记录，包括材料使用、施工工艺、质量检验等内容。
2. 电气施工完成后，应由施工负责人组织自检，确保施工质量。
3. 隐蔽工程验收前，应通知监理单位进行验收，验收合格后方可进行封闭和装修。
一、概述电线隐蔽工程是建筑工程中不可或缺的一部分，其施工质量直接关系到建筑物的安全与使用功能。
为确保电线隐蔽工程的质量，以下列出了一系列施工标准要求。
二、材料要求1. 选用符合国家相关标准的电线、电缆，并具有合格证明文件。
2. 选用阻燃型、难燃型、无卤等环保型电线、电缆。
3. 选用符合国家标准的水管、排水管、燃气管道等材料。
4. 选用合格的电线保护管、接线盒、接线端子等配件。
三、施工要求1. 施工前，应对施工现场进行勘测和设计，制定详细的施工方案。
2. 按照施工图纸和设计要求，合理布置电线线路。
3. 电线线路应横平竖直，不得扭曲、交叉，间距符合规范要求。
4. 开槽深度应适宜，地面开槽深度一般为3cm左右，不得破坏结构层。
5. 严禁横向开槽，严禁将承重墙体的受力钢筋切断。
6. 顶面打孔不宜过深，深度以能固定管卡为宜。
7. 管卡间的最大距离应小于1米，管卡与络端、弯头终点、电器器具或盒边缘的距离宜为150-500毫米。
8. 强弱电的管线之间水平距离应隔500毫米以上，以免强电产生的磁场对弱电产生干扰。
9. 当遇到电线与煤气管道交叉时，交叉距离应不小于100毫米。
10. 导线在线管内不应有接头和扭结，接头应设在接线盒内。
11. 不同的回路不能穿在同一根管内，强电和弱电绝不允许穿在同一根管内。
12. 电线、电缆敷设应紧贴管壁，不得松弛，且应留有适当的余量。
13. 电线、电缆敷设后，应进行固定，固定间距应符合规范要求。
14. 电线、电缆敷设完毕后，应进行隐蔽工程验收，验收合格后方可进行封闭和装修。
四、验收要求1. 施工完成后，应进行隐蔽工程验收，验收合格后方可进行封闭和装修。
2. 验收内容包括：材料、施工工艺、电线线路布置、电线保护管、接线盒、接线端子等。
3. 验收合格后，应填写验收报告，并由相关人员签字确认。
五、总结电线隐蔽工程施工标准要求严格，施工单位应严格按照规范进行施工，确保工程质量。
同时，监理单位应加强对电线隐蔽工程的监督检查，确保施工质量符合国家标准。
电气配管工程隐蔽验收记录注：该表适用于配管、穿线、桥架、线槽、敷线、防火封堵等。
号：工程名称X机电安装07标段施工单位X集团有限公司分项工程名称电线导管、电缆导管和线槽敷设监理（建设）单位X建设有限公司隐蔽单位站厅层41-65，g-a轴验收日期2014年8月2日隐蔽工程内容名称规格单位数量接头形式和辅助材料镀锌管①25米600套管、丝接、接地线镀锌管①32米500套管、丝接、接地线镀锌管①40米100套管、丝接、接地线简图或说明：1、本部位线管敷设位置正确，管弯曲半径均大于管外径火涂料处理。
2、镀锌管连接用套丝机套扣，丝扣连接牢固、严密。
结论专业工长: 专业质量检查员: 项目专业技术监理工程师:（质量负责人）：（建设单位项目专业技术负责人）（公章）（公章）施工单位监理（建设）单位号：注：该表适用于配管、穿线、桥架、线槽、敷线、防火封堵等。
工程名称X 机电安装 07标段施工单位X 集团 有限公司分项工程名称电线导管、电缆导管和线槽敷设 监理（建设）单位X 建设 有限公司隐蔽单位站厅层41-65 ,a-w 轴验收日期 2014年8月3日名称规格单位 数量接头形式和辅助材料 隐 镀锌管 ①25 米 600 套管、丝接、接地线 蔽 镀锌管 ①32 米 500 套管、丝接、接地线 工镀锌管①40米100套管、丝接、接地线程内容1本部位线管敷设位置正确，管弯曲半径均大于管外径 及外壁已做防绣、防火涂料处理。
2、镀锌管连接用套丝机套扣，丝扣连接牢固、严密0 QCi時接地线I-6倍，且无凹扁现象；钢管连接处 专业工长:专业质量检查员:项目专业技术 监理工程师:（质量负责人）：（建设单位项目专业技术 负责人）（公章）（公章）钢管丝扣连按牌法结论施工单位监理（建设）单位号：注：该表适用于配管、穿线、桥架、线槽、敷线、防火封堵等。
工程名称X 机电安装 07标段施工单位X 集团 有限公司分项工程名称电线导管、电缆导管和线槽敷设 监理（建设）单位X 建设 有限公司隐蔽单位站台层1-62c-a 轴验收日期 2014年8月4日名称规格单位 数量接头形式和辅助材料 隐镀锌管①25 米300套管、丝接、接地线蔽工程内容1本部位线管敷设位置正确，管弯曲半径均大于管外径 及外壁已做防绣、防火涂料处理。
电线、电缆导管和线槽敷设、敷线 NO: D-1电线、电缆导管和线槽敷设、敷线1适用范围本章适用于民用建筑电气照明与动力电线、电缆导管和线槽敷设、敷线安装工程。
2编制依据《建筑电气工程施工质量验收规范》（GB50303-2002）3施工准备3.1材料准备3.1.1镀锌钢管（或电线管）壁厚符合设计要求且均匀，焊缝均匀规则，无劈裂、砂眼、棱眼、棱刺和凹扁现象。
除镀锌管外其它管材的内外壁需预先除锈刷防腐处理（埋入砼内可不刷防腐漆，但应除锈）。
镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，有产品合格证和材质化验报告。
3.1.2管箍使用通丝的，丝扣清晰无乱扣现象，镀锌层完整，无剥落，无劈裂，两端光滑无毛刺，有产品合格证。
3.1.3锁紧螺母外形完好无损伤，丝扣清晰。
3.1.4护口有薄、厚壁管之区别，护口要完整无损。
3.1.5铁制灯头盒、开关盒、接线盒等，板材厚度应不小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔洞完整无缺，面板安装孔与地线连接孔齐全，有产品合格证。
3.1.6面板、盖板的规格、尺寸、安装孔距与所用盒相配套，外形完整无损，板面颜色均匀一致，有产品合格证。
3.1.7使用的各种型钢应符合国家标准，镀锌层完整无损，有产品合格证。
3.1.8螺丝、螺栓、膨胀螺栓、螺母，垫圈等应采用镀锌件。
3.1.9凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能并符合防火规范要求，有产品合格证及材质化验报告。
3.1.10阻燃型塑料管应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁光滑、无凸棱、凹陷、针孔、气泡，内外径的尺寸应符合设计要求及国家统一标准，管壁厚度应均匀一致。
电线、电缆导管和线槽敷设、敷线 NO: D-13.1.11阻燃型塑料管的配件如各种灯头盒、开关盒、插座盒、管箍、端接头等，必须使用配套的阻燃塑料制品。
3.1.12阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。
电线、电缆穿管和线槽敷设检验批质量验收记录表(一)电线、电缆穿管和线槽敷设是建筑工程中重要的一环，对于保障电气设备的正常运行、防范火灾等方面都有着至关重要的作用。
为了确保穿管和敷设质量符合规定和要求，需要进行检验批质量验收，下面是电线、电缆穿管和线槽敷设检验批质量验收记录表:一、项目名称二、施工单位三、工程地点四、质量验收内容1. 穿管和敷设过程中的隐蔽工程验收（质量问题、尺寸、位置等）；2. 电线、电缆的验收（规格是否符合要求、是否有损伤等）；3. 线槽、穿管管道的验收（质量问题、尺寸、位置等）。
五、质量验收标准1. 穿管和敷设过程中的隐蔽工程验收1.1 质量问题：无影响施工质量及使用的质量问题。
1.2 尺寸：管道壁厚均匀，不少于设计规定的壁厚。
1.3 位置：与设计比不超过正負 5mm 的范围内。
2. 电线、电缆的验收2.1 规格：符合设计要求。
2.2 损伤：无明显损伤。
3. 线槽、穿管管道的验收3.1 质量问题：无影响施工质量及使用的质量问题。
3.2 尺寸：管道壁厚均匀，不少于设计规定的壁厚。
3.3 位置：与设计比不超过正負 5mm 的范围内。
六、质量验收结果1. 穿管和敷设过程中的隐蔽工程验收□ 合格□ 不合格2. 电线、电缆的验收□ 合格□ 不合格3. 线槽、穿管管道的验收□ 合格□ 不合格七、质量验收结论合格□；不合格□。
八、质量验收人员签字施工单位质量验收员：_____________ 日期：_____________建设单位质量验收员：_____________ 日期：_____________以上就是电线、电缆穿管和线槽敷设检验批质量验收记录表，只有严格制定合理的检验批质量验收标准和规范的验收流程，才能确保电线、电缆穿管和线槽敷设的质量符合要求，提高工程质量水平，保障施工进度和质量。

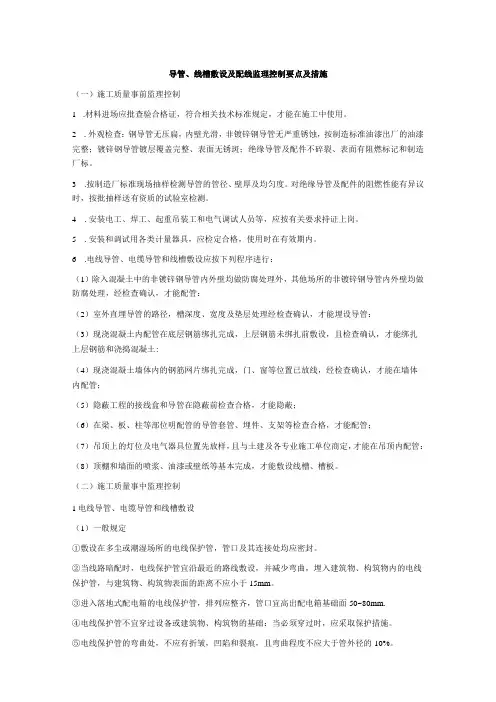

导管、线槽敷设及配线监理控制要点及措施（一）施工质量事前监理控制1.材料进场应批查验合格证，符合相关技术标准规定，才能在施工中使用。
2.外观检查：钢导管无压扁，内壁光滑，非镀锌钢导管无严重锈蚀，按制造标准油漆出厂的油漆完整；镀锌钢导管镀层覆盖完整、表面无锈斑；绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标。
3.按制造厂标准现场抽样检测导管的管径、壁厚及均匀度。
对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。
4.安装电工、焊工、起重吊装工和电气调试人员等，应按有关要求持证上岗。
5.安装和调试用各类计量器具，应检定合格，使用时在有效期内。
6.电线导管、电缆导管和线槽敷设应按下列程序进行：（1）除入混凝土中的非镀锌钢导管内外壁均做防腐处理外，其他场所的非镀锌钢导管内外壁均做防腐处理，经检查确认，才能配管：（2）室外直埋导管的路径，槽深度、宽度及垫层处理经检查确认，才能埋设导管：（3）现浇混凝土内配管在底层钢筋绑扎完成，上层钢筋未绑扎前敷设，且检查确认，才能绑扎上层钢筋和浇捣混凝土:（4）现浇混凝土墙体内的钢筋网片绑扎完成，门、窗等位置已放线，经检查确认，才能在墙体内配管；（5）隐蔽工程的接线盒和导管在隐蔽前检查合格，才能隐蔽；（6）在梁、板、柱等部位明配管的导管套管、埋件、支架等检查合格，才能配管；（7）吊顶上的灯位及电气器具位置先放样，且与土建及各专业施工单位商定，才能在吊顶内配管：（8）顶棚和墙面的喷浆、油漆或壁纸等基本完成，才能敷设线槽、槽板。
（二）施工质量事中监理控制1电线导管、电缆导管和线槽敷设（1）一般规定①敷设在多尘或潮湿场所的电线保护管，管口及其连接处均应密封。
②当线路暗配时，电线保护管宜沿最近的路线敷设，并减少弯曲，埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。
③进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面50~80mm.④电线保护管不宜穿过设备或建筑物、构筑物的基础：当必须穿过时，应采取保护措施。
工程名称：鑫远·尚苑20#栋验收日期：2012年月日共页第页注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。
记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。
隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。
检查评定结论必须语言规范，并针对主控项目、一般项目的内容要求，填写真实可靠的结果工程名称：鑫远·尚苑20#栋验收日期：2012年月日共页第页注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。
记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。
隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。
检查评定结论必须语言规范，并针对主控项目、一般项目的内容要求，填写真实可靠的结果工程名称：鑫远·尚苑20#栋验收日期：2012年月日共页第页注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。
记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。
15 电线、电缆穿管和线槽敷线15.1 主控项目15.1.1三相或单相的交流单芯电缆，不得单独穿于钢导管内。
说明：15.1.1 本条是为了防止产生涡流效应必须遵守的规定。
15.1.2不同回路、不同电压和交流与直流的电线，不应穿于同一导管内；同一交流回电线应穿于同一金属导管内，且管内电线不得有接头。
说明：15.1.2 本条是防止相互干扰，避免发生故障时扩大影响面而作出的规定。
同一交流回路要穿在同一金属管内的目的，也是为了防止产生涡流效应。
回路是指同一个控制开关及保护装置引出的线路，包括相线和中性线或直流正、负2根电线，且线路自始端至用电设备器具之间或至下一级配电箱之间不再设置保护装置。
15.1.3爆炸危险环境照明线路的电线和电缆额定电压不得低于750v，且电线必须穿于钢导管内。
说明：15.1.3 由于现行这国家标准GB5023.1-5023.7dit IEC227的聚氯乙烯绝缘电缆的额定电压提高为450/750V，故而将电压提高为750V，其余规定与《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257相一致。
15.2 一般项目15.2.1电线、电缆穿管前，应清除管内杂物和积水。
管口应有保护措施，不进入接线盒(箱)的垂直管口穿入电线、电缆后，管口应密封。
15.2.2当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线(PE线)应是黄绿相间色，零线用淡蓝色；相线用；A相-黄色、B相-绿色、C相-红色。
说明：15.2.2 电线外护层的颜色不同是为区别其功能不同而设定的，对识别和方便维护检修均有利。
PE线的颜色是全世界统一的，其他电线的颜色还未一致起来。
要求同一建筑内其不同功能的电线绝缘层颜色有区别是提高服务质量的体现。
15.2.3线槽敷线应符合下列规定：1电线在线槽内有一公平余量，不得有接头。
电线按回路编号分段绑扎，绑扎点间应大于2m。
2同一回路的相线和零线，敷设于同一金属线槽内；3同一电源的不同回抗干扰要求的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。
