防火卷帘安装步骤

防火卷帘门广泛应用于商场，商厦及地下车库，但是具体的安装步骤别说外行人，就是做防火卷帘门的也不一定能详细的说明白，下面对防火卷帘门安装进行一步一步的详细说明一下：第一步：安装导轨1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。

2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600 mm，两端距导轨口100 mm。

先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102—2005)。

3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm，焊接处绝不应穿现象发生。

采用不锈钢导轨时焊条采用不锈钢焊条。

第二步：安装卷轴1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。

2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。

3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。

1、安装直支撑扳．(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。

(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。

(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。

5、安装防火卷轴(1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。

(2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。

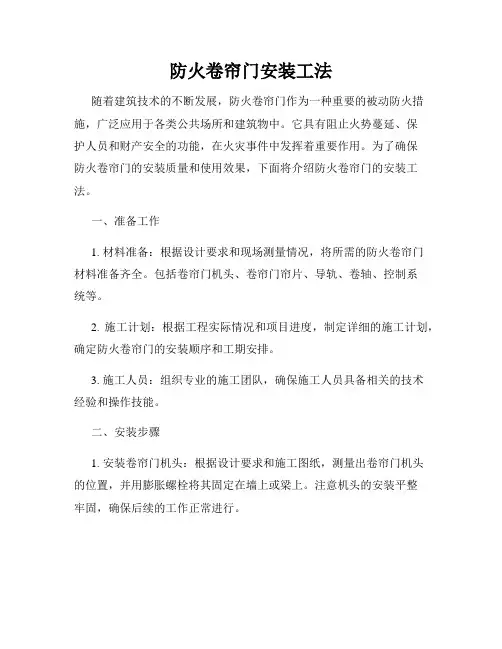

防火卷帘门安装工法随着建筑技术的不断发展，防火卷帘门作为一种重要的被动防火措施，广泛应用于各类公共场所和建筑物中。

它具有阻止火势蔓延、保护人员和财产安全的功能，在火灾事件中发挥着重要作用。

为了确保防火卷帘门的安装质量和使用效果，下面将介绍防火卷帘门的安装工法。

一、准备工作1. 材料准备：根据设计要求和现场测量情况，将所需的防火卷帘门材料准备齐全。

包括卷帘门机头、卷帘门帘片、导轨、卷轴、控制系统等。

2. 施工计划：根据工程实际情况和项目进度，制定详细的施工计划，确定防火卷帘门的安装顺序和工期安排。

3. 施工人员：组织专业的施工团队，确保施工人员具备相关的技术经验和操作技能。

二、安装步骤1. 安装卷帘门机头：根据设计要求和施工图纸，测量出卷帘门机头的位置，并用膨胀螺栓将其固定在墙上或梁上。

注意机头的安装平整牢固，确保后续的工作正常进行。

2. 安装卷帘门帘片：利用卷帘门导轨和卷轴将卷帘门帘片逐一安装到机头上。

根据实际情况调整导轨和卷轴的位置，确保帘片顺畅运行，无卡阻现象。

3. 安装控制系统：将防火卷帘门的控制系统与机头进行连接。

根据设计要求进行接线，并进行必要的调试，确保控制系统灵活可靠，能够迅速响应火灾事件。

4. 安装电源和备用电源：将防火卷帘门的电源线路进行连接，并设置备用电源，以确保在断电情况下仍能正常使用。

5. 调试和测试：完成防火卷帘门的安装后，进行全面的调试和测试。

包括检查卷帘门帘片的开闭是否灵活，控制系统的各项功能是否正常，及时排除故障和问题。

6. 安全标识和使用说明：根据相关标准和法规的要求，在防火卷帘门的周围设置合适的安全标识和使用说明，提醒使用者正确使用和维护防火卷帘门。

三、质量控制1. 施工过程监控：在整个安装过程中，进行全程监控和记录，确保安装工艺和施工质量符合要求。

2. 安装质检：利用相关工具和设备，对安装完毕的防火卷帘门进行质量检查。

包括帘片的平整度、导轨的固定牢靠度、控制系统的功能完好等。

一、防火卷帘门安装施工方案1. 安装工艺流程确认洞口及产品规格——左右支架安装——卷筒轴——开闭机——空载试车——帘面安装——负荷安装——负荷试车——侧导轨——导轮横梁——控制箱和按钮盒——行程限位调试——箱体护罩——验收交付1.1 确认洞口及产品规格安装前，依据安装任务单和报批确认的防火卷帘安装图检查测量建筑物洞口尺寸、标高以及防火卷帘产品规格、尺寸、型号、确认正确的安装位置。

1.2 划线确认建筑洞口及防火卷帘产品和开闭机左或右安装要求无误后，安装施工人员应首先以建筑物标高线实施划线。

1.3 安装左右支架1.3.1 根据安装图纸确认安装型式首先确认墙侧安装、墙中安装等安装型式。

1.3.2 清理并找平大小支架与建筑物(墙体、柱、梁)的安装基准面。

1.3.3 安装左右支架。

1.4 卷筒轴的安装1.4.1 安装前应检查卷筒轴轴头焊接，卷轴直线度质量。

以及首板固定位置与卷轴轴向是否平行。

1.4.2 检查无误后，使用相应的安全起重工具进行吊装与左右支架装配安装固定。

1.4.3 要求：卷筒轴安装后应检验确认其水平度，水平度在全长范围内不大于2mm。

1.5 开闭机安装用配套规定的螺栓将开闭机安装于传动支架上，并连接套筒滚子链。

1.6 空载试车1.6.1 开闭机安装后，采用零时电源，接通电器控制箱及开闭机，实施空载试车。

注意开闭机的接线相序，应与交付时的接线相序一致。

1.6.2 空载电动试运行前，应首先使用开闭机的手动拉链，拉动试运行，无误方可电机试运行。

1.6.3 观察运行中支架，卷筒轴运转是否灵活可靠，稳定。

有无异常，要求卷筒轴在运行中其径向跳动量不大于10mm。

1.7 帘面安装1.7.1 首板长度方向应与卷筒轴中心线平行，并用规定规格的螺钉固定于卷筒轴上。

1.7.2 帘面安装后，应平直，两边垂直于地面。

经调整后，上下运行不得歪斜偏移，且帘面的不平直度不大于空口高度的1/300。

1.7.3 具有防风钩的帘面，其防风钩的万向，应与侧导轨凹槽相一致。

防火卷帘门安装技术流程防火卷帘门作为一种重要的被动防火措施，广泛应用于商业建筑、工厂、仓库等场所。

其安装对于确保建筑物的安全性和防火性能至关重要。

本文将介绍防火卷帘门的安装技术流程，以帮助读者更好地了解该过程。

一、安装前准备工作在正式进行防火卷帘门的安装之前，需要进行一系列准备工作，包括：1. 阅读并熟悉生产厂商提供的安装说明书和技术要求。

2. 确定安装位置和尺寸，确保安装空间符合要求。

3. 检查现场环境和基础状况，确保能够满足安装要求。

4. 准备所需的工具和材料，包括吊装设备、安装螺栓、密封材料等。

二、安装过程1. 定位和标线根据建筑设计图纸和实际情况，确定防火卷帘门的位置，并进行标线。

标线需要准确、清晰，以确保安装的精度。

2. 安装导轨和轴承使用吊装设备将上轴承插入导轨上，保持导轨平衡。

根据门的尺寸和型号，确定需要安装的导轨数量和间距。

导轨的安装需要牢固稳定，确保门体可靠运行。

3. 安装卷帘门箱体将卷帘门箱体固定在导轨上，以确保门体的稳定。

固定螺栓应选择适合的规格和材质，且紧固力要均匀。

4. 安装电机和控制系统根据设计要求，将电机安装在卷帘门箱体上。

同时，安装控制系统，包括面板、开关等。

确保电机和控制系统的可靠性和稳定性，以保证卷帘门的正常运行。

5. 进行安全检测安装完成后，进行安全检测，包括手动和自动两种模式。

手动模式下，检查门体能否灵活运行，卷帘帘布是否平整。

自动模式下，测试卷帘门的开启和关闭是否正常，以及控制系统的灵敏度是否符合要求。

6. 进行防火测试安装完成后，需要进行防火测试，以验证防火卷帘门的性能。

测试过程需要按照相关标准和要求进行，确保防火卷帘门在实际火灾情况下能够正常工作。

三、安装注意事项在进行防火卷帘门的安装过程中，要特别注意以下事项：1. 阅读并遵守生产厂商提供的安装说明书和技术要求。

2. 安装过程中要注意安全，使用合适的工具和设备。

3. 确保门体的平衡和稳定性，避免安装不牢固导致事故发生。

防火卷帘安装方案
一、安装顺序
1、根据防火卷帘洞口部位划出大小端板位置，安装大小端板。

2、将卷轴和导向轴等传动组件固定在端板上，校正中心，保证卷轴转动灵活自如，卷轴水平误差不得大于3/1000。

3、安装启闭机，调整好传动链，转动启闭机，检查转动是否自如。

4、安装电气控制装置，接好地线等。

5、检查无误后接通电源，验证转向是否正确；然后空载运转2min，确认运行是否良好。

如运行有问题，查明原因调整后再调试，直到运行良好为止。

6、在地面穿好三分之二门体帘片，用挂绳吊装上卷轴固定；上好挂片钩，缓慢放直门体；穿完余下的帘片和座板，两边装封头。

7、安装导轨（要求两导槽中心线平行），然后来回运行门体，确认运行正常；如有问题立即查明、处理，直到门体运行正常为止。

8、接控制箱和按钮盒，调整上下限位。

二、注意事项
1、产品在运输过程中要平稳、牢固，避免碰撞损坏；轻抬轻放，严禁磕、摔、撬等行为，防止机械变形损坏产品，影响安装使用。

2、安装人员必须注意施工安全，带好安全帽，系好安全带。

3、施工及调试期间，严禁卷帘下面站人和有行人通过，以防意外发生；在卷帘安装部位应有醒目的“禁止通行”标志。

4、安装过程中要与水暖电安装、吊顶安装等施工队伍相互配合作业。

5、安装大小端板时，用水平管测量两端板中心的一致。

新建 文本文档第一步：安装导轨1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。

2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间 距不得大于600 mm，两端距导轨口100 mm。

先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102—2005)。

3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm ，焊接处 绝不应穿现象发生。

采用不锈钢导轨时焊条采用不锈钢焊条。

第二步：安装卷轴1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。

2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板 中心和从动膨胀螺栓孔十字线。

3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。

1、安装直支撑扳．(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧， 要求支承板面垂直于卷轴。

(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。

(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。

5、安装防火卷轴(1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。

(2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。

安装时先将套上轴承及座的光轴塞入卷轴端孔中，对准位置后将轴承固定螺栓拧紧。

防火卷帘门安装方法第一步:安装导轨1、在防火卷帘门的两侧确定导轨安装位置,用锤线放出导轨基准线,放出导轨连接件固定螺栓十字线,导轨超过吊顶不小于75cm。

2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔,连接件的间距不得大于600 mm,两端距导轨口100 mm。

先上下固几块连接件,将导轨贴上,校正其垂直并点焊,导固定后再复一下导轨的垂直度,每米不得大于5 mm,全长垂直度不得超过20 mm,复合帘面嵌入导轨深度(见GBl4102—2005)。

3、将其余连接件装上,连接件与导轨之问采用点焊,每件连接件与一导轨间点焊点不少于5点,点焊的宽度不小于5 mm,焊接处绝不应穿现象发生。

采用不锈钢导轨时焊条采用不锈钢焊条。

第二步:安装卷轴1、依据大样图中卷轴的设计中心高度,在立柱或墙上定出主动支承板的中心位置,放出膨胀螺栓的中心十字线。

2、以主支承板中心为基准,用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。

3、打孔:用冲击钻打膨胀孔要求钻头垂直于柱面,若个别螺孔碰钢筋,钻不进则可适当移动,但不能影响牢固和外观。

安装直支撑扳.(1)装主动支承板(驱动机支架事先连接,焊接在支承板上),用螺母,弹簧挚圈,平垫圈把穿过支承扳孔的膨胀栓旋紧,要求支承板面垂直于卷轴。

(2)装从动承板方向同上,但在紧螺栓前,要求川水平管校核从动支承板的中心高度是否与主动支承板一致,水平度控制在洞口高度的1/300内,如有偏差及时调整。

(3)支承板随整扇门的重量,有些支承板虽有膨胀栓固定,但还不够稳固,则应补以支撑或加强筋,现场固定、配焊、砖墙上固定支承板用对穿栓。

2、安装防火卷轴(1)卷轴安装前,先将挂板定好方向装到卷轴上,再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。

(2)吊装卷轴,一定要注意安全,设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。

安装时先将套上轴承及座的光轴塞入卷轴端孔中,对准位置后将轴承固定螺栓拧紧(3)卷轴上好后,可左右移动卷筒调节位置。

火灾事故中的建筑物防火卷帘的安装和使用方法随着城市建设的不断发展，火灾事故的发生频率也在不断上升。

为了保护人民的生命财产安全，建筑物防火措施显得尤为重要。

其中，建筑物防火卷帘作为一种重要的被动防火措施，广泛应用于各类建筑物中。

本文将详细介绍火灾事故中建筑物防火卷帘的安装和使用方法。

一、防火卷帘的安装1. 确定防火卷帘的位置：防火卷帘应按照建筑设计规范确定其位置，通常分布在建筑物的楼梯间、电梯间、走廊等人员通道位置。

2. 确定防火卷帘的尺寸：根据实际需求，确定防火卷帘的长度和宽度。

通常情况下，防火卷帘的长度要比开口位置的高度多出一定范围，宽度则要与墙体紧密相连。

3. 安装卷盒和导轨：在确定好位置后，安装防火卷帘的卷盒和导轨。

卷盒位于防火卷帘升降的顶部，导轨则贯穿于卷盒底部至防火卷帘底部。

4. 防火卷帘的固定：通过固定装置将防火卷帘与建筑物墙体连接，确保其不会在火灾中出现脱落或掉落的情况。

5. 电力供应和控制系统的安装：安装防火卷帘的电力供应和控制系统，确保其正常运作。

只有在紧急情况下，防火卷帘才能快速降下。

二、防火卷帘的使用1. 检查防火卷帘的工作状态：定期检查防火卷帘的工作状态，确保其正常运作。

包括检查卷盒、导轨、固定装置的稳固性，以及电力供应和控制系统的功能。

2. 防火卷帘的平时维护：平时需要对防火卷帘进行简单的日常维护，包括清洁灰尘、油脂，保持卷帘表面干净整洁。

3. 火灾发生时的操作：当火灾发生时，及时启动防火卷帘的降下机制，阻止火势蔓延，为人员疏散争取时间。

4. 防火卷帘的维修和更换：当防火卷帘出现损坏或故障时，应立即进行维修或更换。

任何损坏或故障都可能影响防火卷帘的正常运行，降低其防火效果。

结论在火灾事故中，建筑物防火卷帘的安装和使用是防止火势蔓延、保护人员生命安全的重要手段。

通过正确的安装和标准的使用方法，有效地提高了建筑物的整体防火性能。

因此，我们应当重视防火卷帘的安装和使用，并定期进行检查和维护，以确保其在关键时刻发挥应有的作用。

防火卷帘门安装工序
在进行防火卷帘门安装工序时，需要按照一定的步骤进行操作，确
保安装质量和使用效果。

下面将详细介绍防火卷帘门安装的具体工序：
1.测量尺寸：首先，在安装防火卷帘门之前，需要对门洞进行准确
的测量，确保门的尺寸与门洞尺寸相符合。

测量的精确度对后续的安
装起着至关重要的作用。

2.准备材料：在确认尺寸无误后，准备好安装防火卷帘门所需的材
料和工具，包括卷帘门、导轨、电机、控制系统等，确保一切材料齐全。

3.安装导轨：首先安装导轨，根据实际情况选择合适的安装位置和
方式，确保导轨平整牢固，能够支撑卷帘门的正常运行。

4.吊装卷帘门：将卷帘门吊装到导轨上，注意调整好门的位置和平
衡度，确保门的正常开启与关闭无阻碍。

5.安装电机：接下来安装电机和控制系统，接通电源进行测试，检
查卷帘门的升降和停止是否正常，及时调整电机参数。

6.调试检验：最后对安装的防火卷帘门进行全面的调试和检验，测
试门的升降速度、响应时间和安全性能，确保门的使用符合相关标准。

通过以上工序的详细步骤，可以保证防火卷帘门的安装工作顺利进行，提高安装的质量和效率，确保门的正常使用和安全防护功能。

希
望以上内容对您有所帮助。

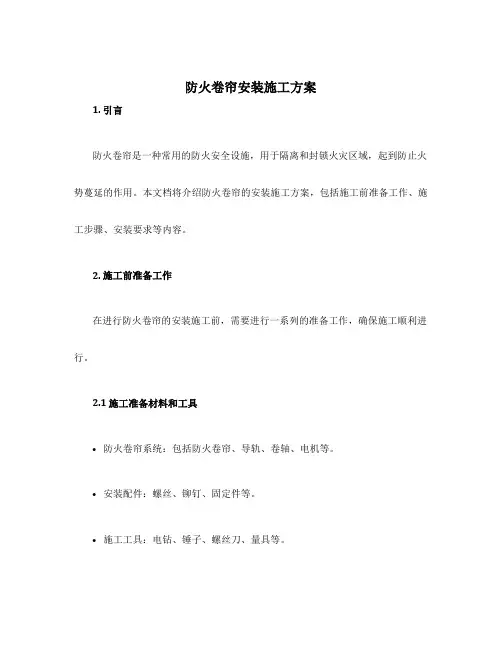

防火卷帘安装施工方案1. 引言防火卷帘是一种常用的防火安全设施，用于隔离和封锁火灾区域，起到防止火势蔓延的作用。

本文档将介绍防火卷帘的安装施工方案，包括施工前准备工作、施工步骤、安装要求等内容。

2. 施工前准备工作在进行防火卷帘的安装施工前，需要进行一系列的准备工作，确保施工顺利进行。

2.1 施工准备材料和工具•防火卷帘系统：包括防火卷帘、导轨、卷轴、电机等。

•安装配件：螺丝、铆钉、固定件等。

•施工工具：电钻、锤子、螺丝刀、量具等。

2.2 设计图纸确认确认防火卷帘的设计图纸，包括卷帘尺寸、导轨位置、电机位置等。

与设计方进行沟通，确保施工按照图纸要求进行。

2.3 安全措施在施工现场设置必要的安全警示标志，确保施工过程中的安全。

3. 施工步骤根据防火卷帘的安装要求，以下是施工步骤的详细说明。

3.1 安装导轨根据设计图纸的导轨位置，使用电钻和螺丝将导轨固定在墙面上。

确保导轨的安装牢固稳定。

将防火卷帘悬挂在导轨上，并根据图纸要求进行固定。

确保卷帘的安装平整、紧密。

3.3 安装卷轴和电机将卷轴和电机安装在卷帘的适当位置。

根据电气工程要求连接电机，并确保电机能够正常运行。

3.4 连接电线根据电气工程图纸，将电线连接到电机和相应的电控设备。

确保电线接线准确、牢固。

3.5 完成安装固定对安装的防火卷帘进行检查，确保无异常情况。

对卷帘和导轨进行调整，使其运行顺畅。

最后，使用螺丝和铆钉将所有安装件进行最终固定。

安装防火卷帘需要满足以下要求，以保证其正常运行和使用效果。

4.1 强度要求•防火卷帘材料应符合国家或地方技术标准的要求，具有一定的防火性能。

•卷帘对风压、撞击等荷载应有足够的强度和稳定性。

4.2 导轨要求•导轨应具有足够的刚度和稳定性，能够承受卷帘的重量和运行力。

•导轨的安装位置、间距应符合设计要求，保证卷帘的顺畅运行。

4.3 电气要求•电机应符合相关标准，能够提供足够的动力来驱动卷帘运行。

•电线的选用和布线应符合电气工程的要求，确保安全可靠的供电和控制。
