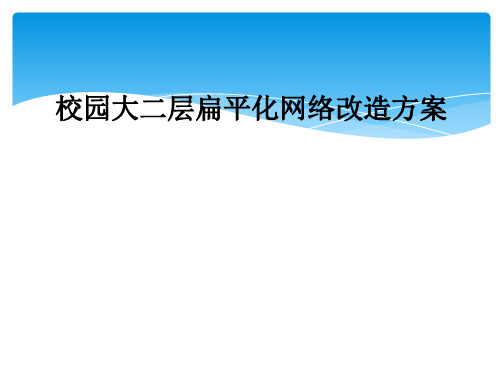

校园大二层(扁平化)网络改造方案

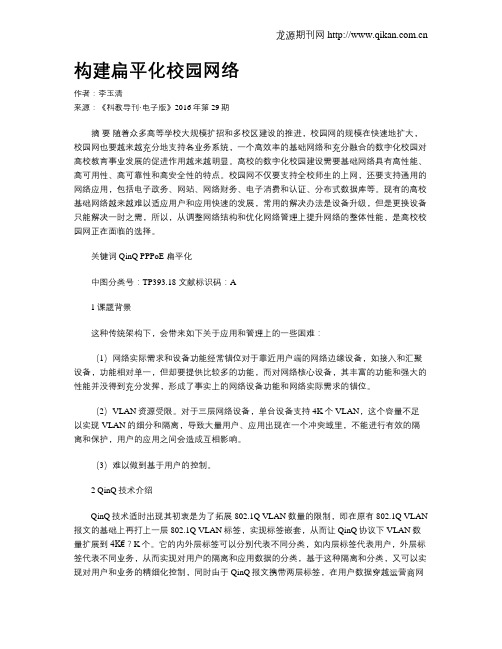

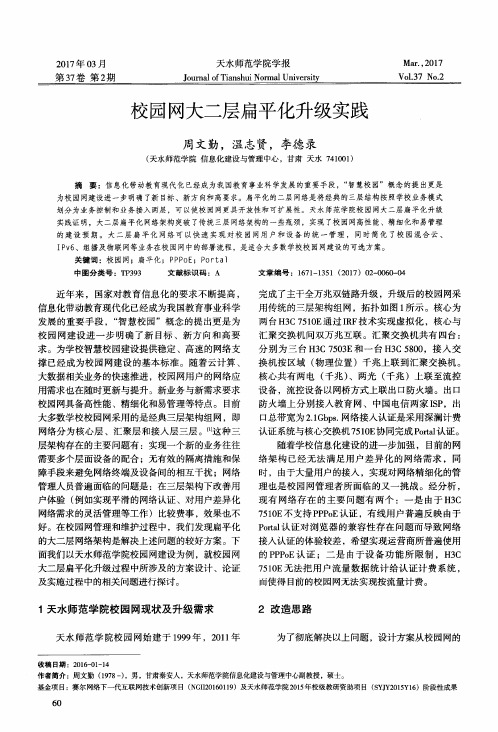

构建扁平化校园网络作者：李玉清来源：《科教导刊·电子版》2016年第29期摘要随着众多高等学校大规模扩招和多校区建设的推进，校园网的规模在快速地扩大，校园网也要越来越充分地支持各业务系统，一个高效率的基础网络和充分融合的数字化校园对高校教育事业发展的促进作用越来越明显。

高校的数字化校园建设需要基础网络具有高性能、高可用性、高可靠性和高安全性的特点。

校园网不仅要支持全校师生的上网，还要支持通用的网络应用，包括电子政务、网站、网络财务、电子消费和认证、分布式数据库等。

现有的高校基础网络越来越难以适应用户和应用快速的发展，常用的解决办法是设备升级，但是更换设备只能解决一时之需，所以，从调整网络结构和优化网络管理上提升网络的整体性能，是高校校园网正在面临的选择。

关键词 QinQ PPPoE 扁平化中图分类号：TP393.18 文献标识码：A1课题背景这种传统架构下，会带来如下关于应用和管理上的一些困难：（1）网络实际需求和设备功能经常错位对于靠近用户端的网络边缘设备，如接入和汇聚设备，功能相对单一，但却要提供比较多的功能，而对网络核心设备，其丰富的功能和强大的性能并没得到充分发挥，形成了事实上的网络设备功能和网络实际需求的错位。

（2）VLAN资源受限。

对于三层网络设备，单台设备支持4K个VLAN，这个容量不足以实现VLAN的细分和隔离，导致大量用户、应用出现在一个冲突域里，不能进行有效的隔离和保护，用户的应用之间会造成互相影响。

（3）难以做到基于用户的控制。

2 QinQ技术介绍QinQ技术适时出现其初衷是为了拓展802.1Q VLAN数量的限制，即在原有802.1Q VLAN 报文的基础上再打上一层802.1Q VLAN标签，实现标签嵌套，从而让QinQ协议下VLAN数量扩展到4K€？K个。

它的内外层标签可以分别代表不同分类，如内层标签代表用户，外层标签代表不同业务，从而实现对用户的隔离和应用数据的分类，基于这种隔离和分类，又可以实现对用户和业务的精细化控制，同时由于QinQ报文携带两层标签，在用户数据穿越运营商网络时，内部标签透明，因此也是一种简单的VPN，他可以作为核心MPLS VPN的延伸，从而实现低成本的点到点的VPN。

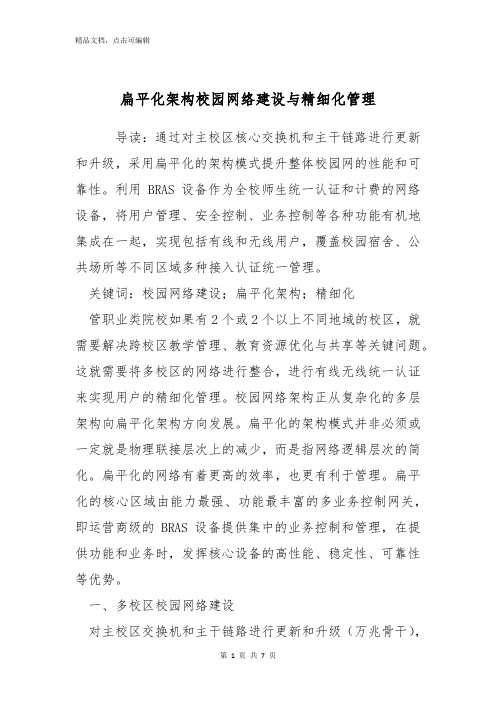

扁平化架构校园网络建设与精细化管理导读：通过对主校区核心交换机和主干链路进行更新和升级，采用扁平化的架构模式提升整体校园网的性能和可靠性。

利用BRAS设备作为全校师生统一认证和计费的网络设备，将用户管理、安全控制、业务控制等各种功能有机地集成在一起，实现包括有线和无线用户，覆盖校园宿舍、公共场所等不同区域多种接入认证统一管理。

关键词：校园网络建设；扁平化架构；精细化管职业类院校如果有2个或2个以上不同地域的校区，就需要解决跨校区教学管理、教育资源优化与共享等关键问题。

这就需要将多校区的网络进行整合，进行有线无线统一认证来实现用户的精细化管理。

校园网络架构正从复杂化的多层架构向扁平化架构方向发展。

扁平化的架构模式并非必须或一定就是物理联接层次上的减少，而是指网络逻辑层次的简化。

扁平化的网络有着更高的效率，也更有利于管理。

扁平化的核心区域由能力最强、功能最丰富的多业务控制网关，即运营商级的BRAS设备提供集中的业务控制和管理，在提供功能和业务时，发挥核心设备的高性能、稳定性、可靠性等优势。

一、多校区校园网络建设对主校区交换机和主干链路进行更新和升级（万兆骨干），整体提升校园网的性能，需在主校区新增1台认证网关以及1套认证计费系统，将现网中交换组网架构变为扁平化路由组网架构，建设一张多个校区统一的校园网，实现学校多校区用户的统一接入认证管理，多校区出口带宽的统一调度，以及多校区联合组网下业务的统一部署，并提供用户的精细化管理和差异化服务，给接入用户最优的上网体验。

主校区交换机在更新升级的同时，构成了校园网业务接入层。

接入交换机负责用户接入，实现每个用户之间的VLAN隔离，汇聚交换机负责VLAN数量扩展，核心交换机负责汇聚并透传所有用户报文到BRAS上终结。

（一）核心网络的高可靠设计当整网通过扁平化组网构建了强核心的网络，作为网络核心的BRAS设备的可靠性便成为了整个校园网高效稳定工作的关键。

BRAS设备可以通过以下设计来保证自身的稳定：一是设备自身的冗余设计。
