CAD命令cad精华(2010-10-19 14:53:16)转载标签：杂谈分类： CAD 《绘图》直线：l构造线：xl多段线：pl正多边形：pol矩形：rec射线：ray 《修改》圆弧：a 删除：e圆：c 复制：co或者cp修订云线：revcloud 镜像：mi样条曲线：spl 偏移：o椭圆：el 阵列：ar插入块：i 移动：m创建块：b 旋转：ro点：po 比例（放大或者缩小）：sc图案填充：h=bh 拉伸：s渐变色：gd 修剪：tr面域：reg 延伸：ex插入表格：tb 打断于点：br多行文字：mt或者dt 打断：br多线：ml 合并：j圆环：do 倒角：cha绘制实体三角形/四边形：so 倒圆角：f+(r)分解：x(xp)控制AutoCAD运行单个还是对个图形界面，（正常值为0）：sdi设置自动保存时间：sat（savetime）----------------------------------**的分隔线----------------------------------------《标注》《查询》线性：dli 距离：di对齐：dal 区域面积：aa弧长：dar 面域/质量特性：暂时不知道坐标式标注：dor 列表：li=ls半径：dra 点坐标：id直径：ddi角度：dan基线：dba 《绘图次序》连续：dco 绘图次序：dr快速引线：le位行公差：tol圆心：dce（dimcen设置标注十字线长度）标注样式：d编辑标注ded替换标注系统变量：dov----------------------------------**的分隔线----------------------------------------《特性设置》图层设置：la颜色设置：col线形设置：lt线宽设置：lw文字样式设置：st标注样式设置：d表格样式设置：ts草图设置：ds或者se或者os点样式设置：暂时不知道多线样式设置：暂时不知道单位设置：un重命名：ren（基本上没什么用）用户自定义界面设置：to视点预置：vp----------------------------------**的分隔线----------------------------------------《特殊编辑》定距等分：me定数等分：div二维/三维对齐：al格式刷：ma刷新：re命令式清理：pu合并多段线：pe（m）ctrl+shift+c：带基点复制ctrl+shift+v：带基点复制成块ctrl+c：复制ctrl+v：粘贴特性编辑：ctrl+1=ch=mo=pr 调整直线长度：len（dy）定义属性：att编辑带属性的块：ate块编辑器：be关闭块编辑器：bc块中增加动态块参数：ac块剪辑器中保存块：bs写块：w（相当于另存为）解除关联标注：dda平移：p创建闭合多段线/面域：bo加载AutoCAD插件lsp：ap 图案填充编辑：he图像管理器：im差集：su并集：uni交集：in图案填充渐变色：gd编辑文字/标注文字：ed选择外部参照：xa裁剪块/裁剪外部参照：xc设计研发中心：dc=adc选择性粘贴：pa捕捉栅格：snSPLINEDIT：编辑样条曲线对象 SPE以其他文件格式保存对象: exp创建可重复使用的过滤器以便根据特性选择对象:FI用脚本文件执行一系列命令：scraidimtextmove:单独移动标注文字----------------------------------**的分隔线----------------------------------------《三维设计》已经画好的三维图在拉伸：【ctrl+alt】三维观察器：3do拉伸二维为三维：ext用平面剖切一组实体：sl三维楔体：we三维长方体：box三维旋转：rev隐藏线（三维消隐）：hi圆环体：tor圆柱体：cyl三维阵列(AutoCAD2008命令)：3A三维对齐(AutoCAD2008命令)：3AL设置当前三维实体的厚度 TH用两个或多个三维实体的公用部分创建三维复合实体:inf用剖切平面和实体截交创建面域 sec----------------------------------**的分隔线----------------------------------------3D：用于在可以隐藏、着色或渲染的常见几何体中创建三维多边形网格对象3F：在三维空间中的任意位置创建三侧面或四侧面mat：三维材质3DPOLY：在三维空间创建由直线段组成的多段线 3PASEADMIN：执行外部数据库命令的管理功能 AADASEEXPORT：输出选择对象的链接信息 AEXASELINKS：管理对象和外部数据库之间的链接 ALIASEROWS：显示并编辑表数据并创建链接和选择集 ARODDVPOINT：设置三维观察方向 VPHIDE：重生成三维模型时不显示隐藏线 HIIMAGE：以多种格式向 AutoCAD 图形文件中插入图像 IMLTSCALE：设置全局线型比例因子 LTSPASTESPEC：插入剪贴板数据并控制数据格式 PARPREF：设置渲染系统配置 RPRSNAP：规定光标按指定的间距移动 SN----------------------------------**的分隔线----------------------------------------TABLET：校准、配置、打开和关闭已安装的数字化仪 TATILEMODE：控制对图纸空间的访问以及控制视口的行为 TIxref：控制图形中的外部参照 XRxr：渲染 AutoCAD 2008 中是渲染功能，为什么？？sn：指定捕捉间距AutoCAD2008 【指定捕捉间距或[开(ON)/关(OFF)/纵横向间距(A)/样式(S)/类型(T)] <0.5000000>: 】cal：计算器命令：回车后输入公式再回车----------------------------------**的分隔线----------------------------------------AutoCAD 2008xa：选择外部参照文件，选择dwg文件。

LE, *QLEADER（快速引出标 注）
DBA, *DIMBASELINE（基线 标注）
DCO, *DIMCONTINUE（连续 标注）
D, *DIMSTYLE（标注样式）
DOV, *DIMOVERRIDE(替换标 注系统变量)
【CTRL】＋U *（极轴）
二）常用CTRL快捷键 【CTRL】＋1 *PROPERTIES(修改特性)
CHA, *CHAMFER(倒角)
DED, *DIMEDIT（编辑标注） 【CTRL】＋W *（对象追踪）
F, *FILLET（倒圆角）
PE, *PEDIT（多段线编辑）
ED, *DDEDIT（修Fra bibliotek文本）4、视窗缩放： P, *PAN（平 移）
5、尺寸标注： DLI, *DIMLINEAR（直线标注）
R, *REDRAW（重新生成） REN, *RENAME（重命名） SN, *SNAP（捕捉栅格） DS, *DSETTINGS（设置极轴 追踪） OS, *OSNAP（设置捕捉模式） PRE, *PREVIEW（打印预览） TO, *TOOLBAR（工具栏） V, *VIEW（命名视图） AA, *AREA（面积） DI, *DIST（距离） LI, *LIST（显示图形数据 信息） 2、绘图命令： PO, *POINT （点） L, *LINE（直线） XL, *XLINE（射线） PL, *PLINE（多段线） ML, *MLINE（多线） SPL, *SPLINE（样条曲线） POL, *POLYGON（正多边形） REC, *RECTANGLE（矩形） C, *CIRCLE(圆) A, *ARC(圆弧)
L=直线； PL=多段线； U回车=Ctrl+z=后退； D=修改，调整； REC=矩形； C=圆； TR=修剪； O=偏移； XL=放射线； X=分解； CO=复制； M=移动； MI=镜像； EL=椭圆； BR=打断； POL=多边形； LEN=拉长； S=拉伸； ME=等分； E=删除； E回车ALL回车=全部删除； AR=阵列； RO=旋转； SC=比例缩放；

AutoCAD阵列操作全攻略阵列是AutoCAD复制的一种形式，在进行有规律的多重复制时，阵列往往比单纯的复制更有优势。

在AUTOCAD中，阵列分为最基本的两种：矩形阵列和环形阵列。

矩形阵列－进行按多行和多列的复制，并能控制行和列的数目以及行/列的间距。

环形阵列－即指定指定环形的中心，用来确定此环形（就是一个圆）的半径。

围绕此中心进行圆周上的等距复制。

并能控制复制对象的数目并决定是否旋转副本。

具体的命令按钮和菜单：我们可以单击“修改”工具栏上的“阵列”按钮。

或者菜单“修改”－“阵列”。

在命令行输入命令：_array，最后都能打开“阵列”对话框。

下面分别针对矩形阵列和环形阵列的不同选项进行讲解。

矩形阵列的选项和步骤进入对话框后，选择“矩形阵列”单选选项，如图。

对话框参数：1.行/列――指定阵列中的行/列数。

指定要阵列生成对象的行数和列数。

如果只指定了一行（列），则必须指定多列（行）。

如果为此阵列指定了许多行和许多列，AutoCAD 可能要花费一些时间来创建副本。

2.选择对象单击“选择对象”按钮，会临时关闭“阵列”对话框，在绘图区域中选择要进行阵列的对象。

3.偏移距离和方向1）在“行偏移”和“列偏移”框中，输入行偏移和列偏移。

要注意的是，如果为负值，则表示在X/Y轴负方向进行阵列。

初学者对这一点要分清，防止出现错误的阵列结果。

如图。

或者用指定两点距离的方法确定行/列间距：单击“拾取行列偏移”按钮，单击指定两个点，此两点的距离同时决定行和列的水平和垂直间距。

单击“拾取行偏移”或“拾取列偏移”按钮，同样用指定点的方法，分别指定水平和垂直间距。

此时会临时关闭“阵列”对话框，AutoCAD 提示指定两点，这两个点之间的距离和方向来指定上述偏移的值，AUTOCAD会自动测量此两点间距离并显示在行/列偏移的框里。

2）阵列角度指定整个矩形阵列的旋转角度。

通常角度为0，因此行和列与当前UCS 的X 和Y 图形坐标轴正交。

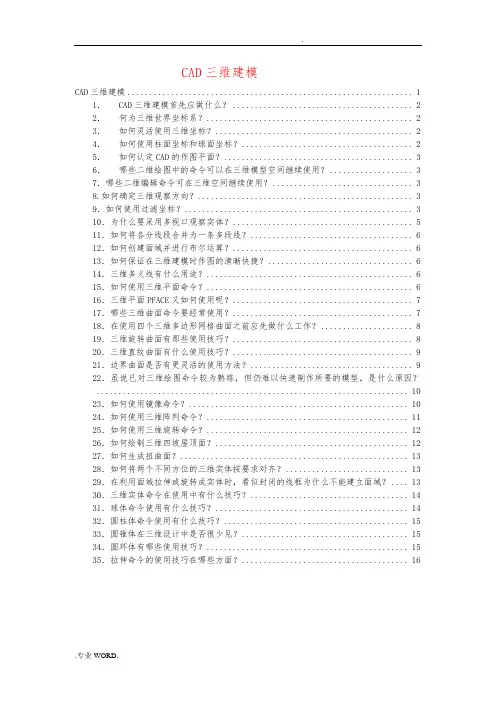

CAD三维建模CAD三维建模 (1)1．CAD三维建模首先应做什么？ (2)2．何为三维世界坐标系？ (2)3．如何灵活使用三维坐标？ (2)4．如何使用柱面坐标和球面坐标？ (2)5．如何认定CAD的作图平面？ (3)6．哪些二维绘图中的命令可以在三维模型空间继续使用？ (3)7．哪些二维编辑命令可在三维空间继续使用？ (3)8.如何确定三维观察方向？ (3)9．如何使用过滤坐标？ (3)10．为什么要采用多视口观察实体？ (5)11．如何将各分线段合并为一条多段线？ (6)12．如何创建面域并进行布尔运算？ (6)13．如何保证在三维建模时作图的清晰快捷？ (6)14．三维多义线有什么用途？ (6)15．如何使用三维平面命令？ (6)16．三维平面PFACE又如何使用呢？ (7)17．哪些三维曲面命令要经常使用？ (7)18．在使用四个三维多边形网格曲面之前应先做什么工作？ (8)19．三维旋转曲面有那些使用技巧？ (8)20．三维直纹曲面有什么使用技巧？ (9)21．边界曲面是否有更灵活的使用方法？ (9)22．虽说已对三维绘图命令较为熟练，但仍难以快速制作所要的模型，是什么原因？ (10)23．如何使用镜像命令？ (10)24．如何使用三维阵列命令？ (11)25．如何使用三维旋转命令？ (12)26．如何绘制三维四坡屋顶面？ (12)27．如何生成扭曲面？ (13)28．如何将两个不同方位的三维实体按要求对齐？ (13)29．在利用面域拉伸或旋转成实体时，看似封闭的线框为什么不能建立面域？ (13)30．三维实体命令在使用中有什么技巧？ (14)31．球体命令使用有什么技巧？ (14)32．圆柱体命令使用有什么技巧？ (15)33．圆锥体在三维设计中是否很少见？ (15)34．圆环体有哪些使用技巧？ (15)35．拉伸命令的使用技巧在哪些方面？ (16)1．CAD三维建模首先应做什么？答：首先应当熟悉世界坐标系和三维空间的关系。
