DELLR服务器配置R及安装服务器系统以及域的控制

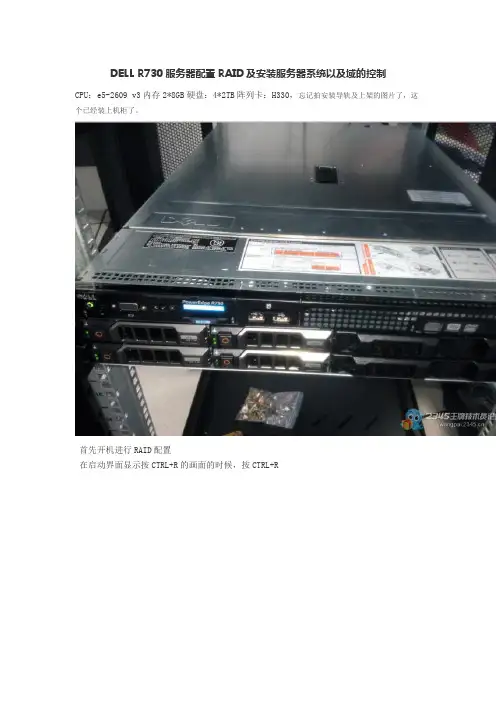

DELL R730服务器配置RAID及安装服务器系统以及域的控制CPU：e5-2609 v3 内存2*8GB 硬盘：4*2TB 阵列卡：H330，忘记拍安装导轨及上架的图片了，这个已经装上机柜了。

首先开机进行RAID配置在启动界面显示按CTRL+R的画面的时候，按CTRL+R进行到虚拟磁盘管理器界面这里忘记拍图了，在网上找的图片首先进入到VG MGMT菜单（这里可以用CTRL+NT和CTRL+P切换菜单）按F2展开虚拟磁盘创建菜单选择create new VD创建新的虚拟磁盘RAID LEVEL选项，可以看到所支持的RAID级别，根据硬盘数量的不同，这里显示的也会有区别，我有4块2T硬盘，做RAID5。

这里选择RAID5回车确定。

由于划分RAID5后，硬盘总大小还有6TB，大于2TB不支持BIOS启动，先划分个小磁盘安装系统。

勾选要加入RAID的磁盘，在VD SIZE处输入磁盘容量做完RAID的效果CTRL+N切换到PD MGMT菜单，可以看到磁盘的状态为ONLINE。

这里不用保存，直接ESC退出重启即可。

下面接着来安装操作系统，我这里安装的是WINDOWS SEVER 2008 R2重启到这个界面，按F10进入到Lifecycle Controller界面选择OS部署第一项是先设置RAID，由于刚才已经设置过了，所以选择下面的选项，直接安装系统。

（DELL客户不建议在这里做RAID，所以在开机时先按CTRL+R，在虚拟磁盘管理器界面配置了RAID。

）启动模式选择BIOS，选择系统为2008选择手动模式，把系统光盘放入光驱。

检查没有问题，点击完成并重启。

重启后，开始安装2008server此服务器主要用来做文件服务器，所以选择企业版完全安装，注意不要选为服务器核心安装了。

这里大家都知道了，选择自定义安装完毕，见到熟悉的登录界面。

如何搭配上次配置了RAID以及安装了2008SERVER系统，这台R730服务器，主要是用来做公司的文件服务器，搭配域控来使用。

戴尔dell poweredge r730服务器系统安装配置详解教程【来源：小鸟云计算】小鸟云，免费12个月主机套餐，只为建站而生。

第一次给服务器安装的是ubantu系统；首先我们开机进入小型BIOS设置一下RAID,或者进入服务器管理系统，在系统的BIOS中进行RAID设置；开机后当看到出现< Ctrl > <R>时按Ctrl+r，进入小型BIOS小型BIOS界面先进入到VG MGMT菜单,可以用ctrl+N和ctrl+P切换菜单按F2展开虚拟磁盘创建菜单如果重新安装就先选择clear config,再创建虚拟磁盘（Create Nes VD）RAID Level :选择RAID 5;在Physicaldisks中把三个磁盘全选上，操作后的样子由于划分RAID5后，硬盘总大小还有6TB，大于2TB不支持BIOS启动，先划分个小磁盘安装系统。

我设置了0.466T下面选择ok就行了按CTRL+N切换到PD MGMT菜单，可以看到磁盘的状态为online。

按esc键退出重启就行了；下面进行安装进入这界面按f10就行了，这样就直接进入服务器管理系统lifecycle controller选择OS部署一次操作在这个步骤有一个可用的操作系统，你可以选择你安装的操作系统类型，如果上面没有的话，就选择other system下面一步是查找安装系统的介质；然后下一步最后重启后就直接安装你的系统了；下面我开始介绍安装系统中可能出现的问题，以及解决；1.我遇到的第一个问题是部署os的时候提示无法在第四步系统介质，如果她有下列提示你就直接点击取消键，进入里lifecycle主界面，选择系统设置点击高级硬件配置进入系统BIOS点击集成的设备把所有usb端口打开，和启用usb3.0；这样设置过后他就可以找到你的介质了；如果她还是找不你的U盘，那么下面还有一种方法；就是直接从boot manage r进入；下面是操作过程：先直接重启系统，然后再这个界面中按f11然后就选择one-shot bios menu最后一个就是我的U盘，直接点进去，就可以直接安装了；。

服务器安装WINDOWS 2003第1章安装前准备工作1.1安装服务器品牌型号DELL R5101.2需要安装的系统WINDOWS 2003 X641.3安装前说明1.由于自带的系统安装引导盘无法安装windows2003系统，经咨询戴尔800电话需要重新下载引导盘，下载地址：1.4，开始引导1.5配置服务器操作系统1.6时间较对1.7操作系统选择1.8选择RAID配置1.9C盘分区大小的分配1.10网络配置1.11输入操作系统信息1.12安装摘要第2章安装操作系统2.1启动2.2更换系统盘（光驱）2.3开始拷贝2.4安装系统2.5输入信息2.6输入序列号2.7安装结束第3章注意事项系统安装完毕以后，磁盘第二分区盘符被光驱占用，需要进行相应的更改。

第4章RAID1的配置4.1RAID1配置有两种方式，一种是启动时配置，另外一种是使用引导盘配置，两种方法如下：4.2启动时配置1.开机进入系统，出现如图1，按Ctrl+R，准备进行RAID配置图12.方向键选择Controller 0图23.按F2键弹出窗口，选择Clear Config，回车，如图3图34.按F2，选择Create New VD，创建虚拟磁盘，如图4图45.出现RAID选项，选择RAID-1，做RAID16.按tab键进入Physical Disks，按空格键依次选中所有硬盘7.按tab键，选中右边的OK键确认，返回到如图5图58.选中Virtual Disk 0->initialization->Fast Init，确认，进行快速初始化，如图8图89.按ESC，出现图9所示界面，选择OK回车图910.完成4.3使用引导盘配置Raid11、2、3、4、。

DELL R720服务器U盘安装操作系统指南一．系统安装注意事项：1、DELL服务器安装系统，根据实际情况先做raid，如果只有一块硬盘要做raid0。

2、安装系统前先把U盘做成启动盘，然后下载相应的阵列卡驱动，一同拷到U盘里。

3、划分系统磁盘时要把100MB的系统保留空间删掉。

4、系统安装完成后要将分页文件放到别的磁盘里（原因是DELL服务器是32G内存的，系统安装完后会在C盘生成32G的虚拟内存，导致C盘空间减小）。

二．做raidDELLR720做系统，首先要对磁盘做raid，这里只有一块磁盘，所以做raid0.不做raid的话开机的时候会出现如下界面，不操作的话进不了系统。

步骤：1.开机启动时按F10进入如下界面：2．在LC设置---语言和键盘设置选项里可以选择界面显示的语言3.配置raid。

在界面主页选项里选择“配置RAID”选项或者在“硬件配置—配置向导---RAID配置”选项5、进入raid配置界面第一步：查看当前RAID配置并选择控制器第二步：选择RAID级别第三步：选择物理磁盘第四步：虚拟磁盘属性第五步：摘要点击完成，确认raid配置，重启主机。

三．DELLR720做系统（以win7旗舰版64位系统为例，用U盘做系统）1.将U盘做成启动盘。

2.开机时按F11，进入BIOS界面选择“BIOS Boot Menu”3．选择U盘启动。

选择“Hard drive C----Fromt USB”正在载入系统4.Win7旗舰版64位操作系统安装选择自定义（高级）加载驱动程序，选择阵列卡的驱动程序（这台服务器的阵列卡是LSI 的，驱动在附件里）选择U盘，即阵列卡驱动所在的位置选择阵列卡驱动分配磁盘空间，点击“驱动器选项（高级）（A）”按照实际需求新建磁盘大小如图，分配好磁盘空间大小后，会有100MB的系统保留空间，想要删除系统保留空间，先将所要分配的磁盘分配好，然后删除第一个分配的磁盘（即第二个磁盘，图中49.9GB的磁盘），然后在100MB的系统保留磁盘上扩展磁盘删除保留空间后的效果系统安装当复制windows文件结束后，在安装更新时主机会重启，这个时候拔掉U盘，期间主机会多次重启，最后完成系统安装。

DELL R730服务器配置RAID及安装服务器系统以及域的控制CPU：e5-2609 v3 内存2*8GB 硬盘：4*2TB 阵列卡：H330，忘记拍安装导轨及上架的图片了，这个已经装上机柜了。

首先开机进行RAID配置在启动界面显示按CTRL+R的画面的时候，按CTRL+R进行到虚拟磁盘管理器界面这里忘记拍图了，在网上找的图片首先进入到VG MGMT菜单（这里可以用CTRL+NT和CTRL+P切换菜单）按F2展开虚拟磁盘创建菜单选择create new VD创建新的虚拟磁盘RAID LEVEL选项，可以看到所支持的RAID级别，根据硬盘数量的不同，这里显示的也会有区别，我有4块2T硬盘，做RAID5。

这里选择RAID5回车确定。

由于划分RAID5后，硬盘总大小还有6TB，大于2TB不支持BIOS启动，先划分个小磁盘安装系统。

勾选要加入RAID的磁盘，在VD SIZE处输入磁盘容量做完RAID的效果CTRL+N切换到 PD MGMT菜单，可以看到磁盘的状态为ONLINE。

这里不用保存，直接ESC退出重启即可。

下面接着来安装操作系统，我这里安装的是WINDOWS SEVER 2008 R2 重启到这个界面，按F10进入到Lifecycle Controller界面选择OS部署第一项是先设置RAID，由于刚才已经设置过了，所以选择下面的选项，直接安装系统。

（DELL客户不建议在这里做RAID，所以在开机时先按CTRL+R，在虚拟磁盘管理器界面配置了RAID。

）启动模式选择BIOS，选择系统为2008选择手动模式，把系统光盘放入光驱。

检查没有问题，点击完成并重启。

重启后，开始安装2008server此服务器主要用来做文件服务器，所以选择企业版完全安装，注意不要选为服务器核心安装了。

这里大家都知道了，选择自定义安装完毕，见到熟悉的登录界面。

如何搭配上次配置了RAID以及安装了2008SERVER系统，这台R730服务器，主要是用来做公司的文件服务器，搭配域控来使用。

服务器初始配置服务器开机按F10进入Lifecycle Controller进入Lifecycle Controller界面后用鼠标点击OS Deployment ;单击右侧的Deploy OS选项之后出现如下界面选择第一项Configure RAID First单击NEXT出现如下界面单击NEXT选择RAID5单击NEXT选中上图中的所有磁盘单击NEXT在上图中输入磁盘阵列名称单击NEXT出现如下界面单击Finish单击Yes开始磁盘阵列磁盘阵列完毕单击OK选择操作系统驱动上图单击OK后;出现如下界面按下图勾选选项单击NEXT 等待配置完成安装操作系统配置完成后;出现如下界面选择Manual Install单击NEXT将操作系统安装光盘放入光驱单击NEXT单击Finish 服务器自动重启需要几分钟;重启过程不要按键盘出现如下界面后;选择如图选项单击下一步单击现在安装选择需要安装的操作系统要与选择驱动时的操作系统一致单击下一步勾选接受条款单击下一步安装类型选择“自定义高级”磁盘分区单击“驱动器选项高级”先选中“未分配空间”然后单击新建选择磁盘分区大小如无特殊规定;可将磁盘分成C、D、E三个分区;C盘<系统盘>100G;剩下的容量D盘与E盘均分单击应用单击确定再选中未分配空间;单击新建创建D盘和E盘创建好的磁盘分区如下图单击下一步开始安装操作系统若干时间后出现如下界面设置服务器开机密码确定-- 进入系统激活操作系统系统激活需要连接Inter网过一会会弹出一个窗口点击激活windows输入操作系统安装秘钥单击下一步系统激活成功R730服务器操作系统安装完成。

DELL R730服务器配置RAID及安装服务器系统以及域的控制CPU：e5-2609 v3内存2*8GB硬盘：4*2TB阵列卡：H330，忘记拍安装导轨及上架的图片了，这个已经装上机柜了。

首先开机进行RAID配置在启动界面显示按CTRL+R的画面的时候，按CTRL+R进行到虚拟磁盘管理器界面这里忘记拍图了，在网上找的图片首先进入到VG MGMT菜单（这里可以用CTRL+NT和CTRL+P切换菜单）按F2展开虚拟磁盘创建菜单选择create new VD创建新的虚拟磁盘RAID LEVEL选项，可以看到所支持的RAID级别，根据硬盘数量的不同，这里显示的也会有区别，我有4块2T硬盘，做RAID5。

这里选择RAID5回车确定。

由于划分RAID5后，硬盘总大小还有6TB，大于2TB不支持BIOS启动，先划分个小磁盘安装系统。

勾选要加入RAID的磁盘，在VD SIZE处输入磁盘容量做完RAID的效果CTRL+N切换到PD MGMT菜单，可以看到磁盘的状态为ONLINE。

这里不用保存，直接ESC退出重启即可。

下面接着来安装操作系统，我这里安装的是WINDOWS SEVER 2008 R2重启到这个界面，按F10进入到Lifecycle Controller界面选择OS部署第一项是先设置RAID，由于刚才已经设置过了，所以选择下面的选项，直接安装系统。

（DELL客户不建议在这里做RAID，所以在开机时先按CTRL+R，在虚拟磁盘管理器界面配置了RAID。

）启动模式选择BIOS，选择系统为2008选择手动模式，把系统光盘放入光驱。

检查没有问题，点击完成并重启。

重启后，开始安装2008server此服务器主要用来做文件服务器，所以选择企业版完全安装，注意不要选为服务器核心安装了。

这里大家都知道了，选择自定义安装完毕，见到熟悉的登录界面。

如何搭配上次配置了RAID以及安装了2008SERVER系统，这台R730服务器，主要是用来做公司的文件服务器，搭配域控来使用。

服务器初始配置服务器开机按F10进入Lifecycle ControllerFZ = System SetupF10 = Lifecycle Controll 匕r Fll = Boot Manager F12 = PXE BootSroadcom NetXtreme Ethernet Boot AgentCopyright (C) Z000-2015 Broadcom Corporation 311 rights reserved ・Press Ctr1-S to enter Conf iguration MenuInitializing Serial ATA devices... Port J: PLDS DUD*/-RW DS-8ABSHPowerEdge Expandable RAID Controller BIOS ^ipyrightCc) 2014 LSI Corporation Press <CtrlXR> to Run Configuration Utility进入Lifecycle Controller 界而后 用鼠标点击OS Deployment ,单击右侧的Deploy OS 选项之后岀现如卜界而 选择第一项Configure RAID Firstthe Opcratinq System (OS) Deptoyn^ page to launch precess a wizard that gUse deployment DeptoyOSOS DeploymentDepby OSStep 1 of 5: Select Deployment pathS€tect OS Depkxymecit Path⑥ Ccnfigure RAO FrstO Go Directly to OS DopioynYMURAJD can g confixed prxx to OS Deployrnent. the current wizard w« be restart v/izard tscarpeted.Software suzago ccnrrolers support ody M^xoscft Windows operarng $yst«=cn nStep 1 of 5: View Current RAID Configuration and Select Conti■. ■ *Selected ControUer Disk Ath ibutes WtT DisksRADLev^l DLFRRAD 5Eng 小step 凶斓5"吩RAO.曲旳忌reruns 帕注ct OS Z单击NEXT 选择RAID5PowerEdg© R730Service Tag: D1SY2S2 单击NEXT 出现如下界面See(GB) W2W0State OninGConfiguration Wizards: RAID Configuration4卜B30 Mir7 縞i 0 Qcnty罚呵 ttTw RAID controHor ro view its current confyuratfon. To deters me existnQ wtu^ < vir tuedisk.(*ck NfexLStep 2 of 5: Select RZMD LevelSelect the RAn fee the w 3 ci£j<O RADO O RAD 1* RAID 5 ORAO6 O RAD l i O RAT-50 Of^ADGOMM 口AC 1®曲怕 tho ctr 庐3 <lsks ar d uses grrty 诃ormafion to matxat) f«>Juri^int dotfl.!tm 仁七 tno ante 形 CO O J T ⑷ngparityRA£>・5 pro'/«>e«s epod re^dpetreegneo ord 法wr vwie pericrT^^e.单击NEXTConnguration Wizards: RAID ConTtguratkxi Step 3 of 5: Select Physical Disks选中上图中的所有磁盘 单击NEXTx^cEdgti R730 )orv»» Tdj: DIS 丫 232HQSS3B NextOTS ：DIS 丫 252M&ZS3B HES^HB z*1Steel CT^ 的咖&yoj want to ccEQX 今.Mnmjm RAID 5 pfr/^tzal <±3>cs Msxmum RAT) 5 phy^^vsl - -S«*ect me <isk poetPtoiocd --------------------------------------------------------------TywOsk Block S<2OTKJ Prot^rtrn nf<xrreis (Tt> Hi C^paWty Era.rvPtnn CsMty --------------------- 痘5"「<]单击均上选中选中所有Efi兮fcw Phylum Po<4O6k N8TTWSuo <G43} -Ftv^UOfik eno 931000 J PTTTK” X mi931000M3Enaypc^n hto hto 卜舫'•r... Ai : wrfCZntrdor 7 Soloct ^tAO Levial3ei Phytfcal Dtaksi单击NEXT 出现如下界面✓Spwfy Vw wtud drk attftouies. 却2X0 在爺决处畅入喘盘阵列s称v>iud Osk r^（TG SC0<U4・磁2J00GB ） Stripe Etement SizeConfiguration Wizards: RAD Configuration Step 4 of 5 X/rtual Disk Attributes[64KB在上图中输入磁盘阵列需称单击Finishs J Step 5 of 5: Summary■、Warning1 RAID CcnnguratlonIf arry mcxTfcdtws are 卯世the wtuai 曲c<xifi9irat«2n to tot cu ci the vrtumiacks m the 如如・8Y<XJ well to contnip?L ________ ___________________ wAssOT Fbt DKk [ 经士JNcm Sce（（3e）单击Yes开始磁盘阵列Step 5 of 5: SummaryTo oxty ux>uu Af»SlXSirrrrrry Gt Dric Allrii^csA“grx 应 *3pare Df4<磁盘阵列完毕 单击OK选择操作系统驱动上图单击OK 后，出现如下界面按下图勾选选项二― WturtORA O L ^Sire (G€jTypo Success)r^riRAID ConfiguraUonSuccxKJsttiy c<xir*»tod RA<3 OTK ；fHtMtSU po Ek FWrfHCb Wrjt^R.4 OjK BOCk QZ$r Q Frmecuon Infgvon SlotiiswadOK ^Q - DKawedW !LH I OSX ATTTtXJt^S “SummaryStep 2 of 5: Select an Operating Systemone of the sippcrtod boot edos fa 8xe<ng Syctom nst<*Btrn.Boot Mode ® KOS O LEFISecure 6ootO Enatfcd 參 0^4:1*NQ8x>tP*o»cy • AwilaMe uper«u>g Systems M^roeon Wniows Sw 2X« R2、仙 SR< t <； “oiocd .cf ioc tc. g i w 口 hoot Hits fhetue check fc< cSqiuJy 旳3 OSOrrvMS •>! owy bat. I 與OFF c<KA nxxlA SHX>XV3 C&US Oparatrig Syritcms单击NEXT 等待配置完成安装操作系统配置完成后，岀现如下界而选择Manual Install✓OS Deployment Deploy OSCancelNext单击NEXT将操作系统安装光盘放入光驱单击NEXT单击Finish服务器自动重启（需要几分钟，重启过程不要按键盘）出现如下界而后，选择如图选项单击下一步单击现在安装选择需要安装的操作系统（要与选择驱动时的操作系统一致）单击下一步勾选接受条款单击下一步安装类型选择“自泄义（高级严磁盘分区单击“驱动器选项（髙级）“先选中“未分配空间〃然后单击新建选择磁盘分区大小（如无特殊规左，可将磁盘分成C、D、E三个分区，C盘V系统盘＞1006, 剩下的容量D盘与E盘均分）单击应用单击确左再选中未分配空间，单击新建创建D盘和E盘创建好的磁盘分区如下图单击下一步开始安装操作系统若干时间后出现如下界而设宜服务器开码确定-T进入系统激活操作系统（系统激活需要连接Inter网）过一会会弹岀一个窗口点击激活windows输入操作系统安装秘钥单击下一步系统激活成功R730服务器操作系统安装完成• • •。

Dell EMC PowerEdge R350安装和服务手册10 2021注意、小心和警告:“注意”表示帮助您更好地使用该产品的重要信息。

:“小心”表示可能会损坏硬件或导致数据丢失，并告诉您如何避免此类问题。

:“警告”表示可能会导致财产损失、人身伤害甚至死亡。

© 2021 Dell Inc. 或其子公司。

保留所有权利。

Dell、EMC 和其他商标是 Dell Inc. 或其附属机构的商标。

其他商标可能是其各自所有者的商标。

章 1: 关于本说明文件 (7)章 2: PowerEdge R350 系统概览 (8)系统的前视图 (8)系统的后视图 (9)系统内部 (10)找到快速服务代码和服务编号 (11)系统信息标签 (11)导轨调整和机架兼容性矩阵 (13)章 3: 初始系统设置程序和配置 (14)设置系统 (14)iDRAC 配置 (14)设置 iDRAC IP 地址的选项 (14)用于登录 iDRAC 的选项 (15)用于安装操作系统的资源 (15)下载固件的选项 (16)下载并安装操作系统驱动程序的选项 (16)下载驱动程序和固件 (17)章 4: POST 和系统管理配置验证的最低要求 (18)开机自检的最低配置 (18)配置验证 (18)错误消息 (19)章 5: 安装和卸下系统组件 (20)安全说明 (20)拆装系统内部组件之前 (21)拆装系统内部组件之后 (21)建议工具 (21)可选的前挡板 (21)卸下前挡板 (22)安装前挡板 (22)系统护盖 (23)卸下系统护盖 (23)安装系统护盖 (24)导流罩 (26)卸下导流罩 (26)安装导流罩 (26)冷却风扇 (27)卸下冷却风扇 (27)安装冷却风扇 (28)防盗开关 (29)卸下防盗开关模块 (29)目录3驱动器背板 (31)卸下背板 (32)安装驱动器背板 (33)线缆布线 (34)驱动器 (38)卸下驱动器托架 (38)安装驱动器托架 (39)从驱动器托架中卸下驱动器 (40)将驱动器安装到驱动器托架中 (41)卸下驱动器挡片 (42)安装驱动器挡片 (43)可选的光驱 (43)卸下光驱 (43)安装光驱 (44)系统内存 (45)系统内存指南 (45)一般内存模块安装原则 (46)卸下内存模块 (47)安装内存模块 (48)处理器和散热器 (49)卸下散热器 (49)安装散热器 (50)卸下处理器 (51)安装处理器 (52)扩展卡和扩展卡转接卡 (53)扩展卡安装原则 (53)卸下扩展卡转接卡 (54)安装扩展卡转接卡 (55)从扩展卡转接卡中卸下扩展卡 (56)将扩展卡安装到扩展卡转接卡中 (58)可选的 BOSS S2 卡 (59)卸下 BOSS S2 模块 (59)安装 BOSS S2 模块 (61)系统电池 (63)更换系统电池 (63)正面安装的前置 PERC 模块 (64)卸下正面安装的前置 PERC 模块 (64)安装正面安装的前置 PERC 模块 (65)卸下 PERC 卡 (66)安装 PERC 卡 (67)可选的内部 USB 卡 (68)卸下可选的内部 USB 卡 (68)安装内置 USB 卡 (69)电源装置 (70)热备盘功能 (70)卸下电源装置 (70)安装电源装置 (71)卸下电源装置挡片 (72)4目录卸下电源插入器板 (73)安装电源插入器板 (74)可选的 IDSDM 模块 (75)卸下 IDSDM 模块 (75)安装 IDSDM 模块 (76)MicroSD 卡 (77)卸下 MicroSD 卡 (77)安装 MicroSD 卡 (78)系统板 (79)卸下系统板 (79)安装系统板 (80)可信平台模块 (82)升级可信平台模块 (82)为用户初始化 TPM (83)为用户初始化 TPM 1.2 (83)为用户初始化 TPM 2.0 (84)控制面板 (84)卸下左控制面板 (84)安装左控制面板 (85)卸下右控制面板 (86)安装右控制面板 (87)章 6: 跳线和连接器 (89)系统板连接器 (89)系统板跳线设置 (90)禁用已忘记的密码 (90)章 7: 系统诊断程序和指示灯代码 (92)系统运行状况和系统 ID 指示灯代码 (92)iDRAC Direct LED 指示灯代码 (92)LCD 面板 (93)查看主屏幕 (93)设置菜单 (94)视图菜单 (94)NIC 指示灯代码 (94)电源装置指示灯代码 (95)驱动器指示灯代码 (96)使用系统诊断程序 (97)戴尔嵌入式系统诊断程序 (97)章 8: 获得帮助 (99)回收或停售服务信息 (99)联系 Dell Technologies (99)通过使用 QRL 访问系统信息 (99)PowerEdge R350 系统的快速资源定位符 (100)通过 SupportAssist 接收自动支持 (100)目录5章 9: 说明文件资源 (101)6目录关于本说明文件本说明文件提供关于系统的概览、有关安装和装回组件的信息、诊断工具，以及安装特定组件时要遵循的原则。

Dell R720服务器安装操作系统安装操作系统的方式多种多样，此文适用于第一次或今后重装操作系统。

接下来是小编为大家收集的Dell R720服务器安装操作系统方法，希望能帮到大家。

Dell R720服务器安装操作系统：dell R720服务器一、选择服务器的启动方式1.开机之后按F2进入“system setup”，选择第一项的“system BIOS”。

2.选择“Boot Setting”进入界面下面选择启动模式，其分为两类：BIOS和UEFI。

当磁盘空间大于2T的时候选择UEFI模式，当磁盘空间小于2T的时候选择BIOS模式，这个对后面的安装设置很重要。

两者区别可自行百度。

配置完成后退出保存，重启服务器。

二、进入LC配置1.在开机自检时按F10 进入LC安装界面。

如界面为英文，可选择“LC Settings”修改为中文，并选择键盘输入方式退出即可。

2.选择LC安装界面的“OS部署”，可以看到“配置raid”或者“直接os部署”。

二、配置服务器RAID(适用于新机第一次安装或重新布置raid，否则跳过)对于raid的部署有两种方式，一种是用开机自检按Ctrl+R进入虚拟磁盘管理器(Virtual Disk Management)配置，这种方法比较麻烦，但功能全面。

另一种是用LifeCycle(以下简称LC)配置，对于用户来说这种更方便高效，以下介绍第二种方法配置，即上一步的第一个选项。

当然，一般来说出厂已经配置过raid，可跳过此步骤。

如果配置raid，磁盘数据将被清空，请谨慎使用。

如果硬盘只有一块，不做raid会在重启系统时报错，需要手动干预才能正常进入系统。

1.选择LC安装界面“OS部署”中的第一项“首先配置raid”，如上图。

2.选择raid控制器界面中，选择“PERC H710 Mini(具有安全功能)”，下面可看到已经部署好的raid配置，当然，此处无视他进行自己的配置。

3.选择raid级别，通常所用的为raid0，raid1，raid5，如果硬盘只有一块的话，选择raid0。

DELL R730服务器配置RD及安装服务器系统以及域的控制主题：DELL R730服务器配置RD及安装服务器系统以及域的控制1、介绍- 本文档旨在提供关于DELL R730服务器配置RD、安装服务器系统以及域的控制的详细说明。

2、硬件要求- 确保已正确安装DELL R730服务器的硬件组件，包括CPU、内存、硬盘等。

3、RD配置3.1 配置RD卡- 确保服务器中已安装了适用于RD的HBA卡。

- 进入服务器的BIOS设置界面，配置RD卡以启用RD功能。

- 设置RD级别及磁盘阵列配置。

3.2 创建RD阵列- 在RD卡设置界面，选择创建RD阵列选项。

- 选择要创建阵列的磁盘，并设置RD级别和其他配置选项。

- 完成阵列创建，并保存配置。

3.3 验证RD阵列- 通过RD卡设置界面验证RD阵列的创建状态和配置信息。

- 确保RD阵列正常工作，无任何错误。

4、安装服务器系统4.1 准备安装介质- 获取适用于服务器的操作系统安装介质，例如Windows Server 2016：- 创建安装介质的启动盘。

4.2 设置引导选项- 进入服务器的BIOS设置界面，将启动顺序设置为从安装介质启动。

- 保存并退出BIOS设置。

4.3 安装操作系统- 插入安装介质启动盘，重新启动服务器。

- 根据提示进行操作系统安装，选择安装位置和其他相关设置。

- 完成操作系统的安装，并进行必要的更新和配置。

5、域的控制5.1 加入域- 进入服务器的控制面板，找到域设置选项。

- 输入要加入的域的名称和管理员凭据。

- 确认域设置，并等待服务器重新启动。

5.2 验证域- 重新登录服务器，确保已成功加入域。

- 检查域的控制面板选项，确保域的控制设置有效。

6、附件本文档未涉及任何附件。

7、法律名词及注释7.1 RD（冗余磁盘阵列）：是通过将多个独立的磁盘组合成一个单一的存储单元来提供数据冗余和性能增益的技术。

7.2 HBA（主机总线适配器）：是一种硬件设备，用于在计算机和存储设备之间传输数据。

D E L L服务器R配置详细中文手册集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]此文档为自行整理，非官方提供资料，一些概念的翻译可能不够准确，仅供参考。

疏漏之处敬请反馈。

对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

名称解释：Disk Group: 磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD (Virtual Disk): 虚拟磁盘，虚拟磁盘可以不使用一个阵列的全部容量，一个磁盘组可以分为多个VDPD (Physical Disk): 物理磁盘HS (Hot Spare): 热备Mgmt (Management): 管理1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

DELLR720服务器安装WindowsServer2008R2系统的图⽂详解说明：此⽂章中所有图⽚均为⽹络搜集，所以不⼀定为DELL R720服务器安装界⾯，但可保证界⾯内容接近DELL R720安装界⾯⼀、安装前准备物品DELL R720服务器及其相关硬件DELL Systems Management Tools and Documentation 光盘Windows Server 2008 R2正版安装盘⼆、配置服务器RAID1. 开机⾃检界⾯按照屏幕提⽰，按Ctrl+R进⼊RAID配置界⾯，如图2-1所⽰：图2-1 开机⾃检界⾯2. 等待⼀⼩会⼉，系统⾃动进⼊虚拟磁盘管理器(Virtual Disk Management)，准备开始配置RAID，如图2-2所⽰：注：此界⾯中按Ctrl+N和Ctrl+P可进⾏界⾯切换。

图2-2 虚拟磁盘管理器界⾯3. 此时虚拟磁盘为空，按上下键使光标停留在阵列卡型号所在⾏(图中的PERC H310 Mini)，按F2弹出菜单，选择Create New VD创建新的虚拟磁盘，如图2-3所⽰：图2-3 创建虚拟磁盘菜单项4. 在RAID Level选项按回车会出现⽀持的RAID级别，RAID卡能够⽀持的级别有RAID0/1/5/10/50，根据硬盘数量不同，此处出现的选项可能也会有所区别。

选择不同的级别，选项会有所差别。

此处我们选择RAID1，按回车确认。

如图2-4所⽰：图2-4 RAID Level菜单5. 确认RAID级别后，按向下⽅向键，将光标移⾄Physical Disks列表中，上下移动⾄需要选择的硬盘位置，按空格键来选择列表中的硬盘，当选择的硬盘数量达到上⼀步设置的RAID级别所需的要求时，Basic Settings的VD Size中可以显⽰这个RAID 的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移⾄VD Size栏，VD Size可以⼿动设定⼤⼩，也就是说可以不将所有的容量配置在⼀个虚拟磁盘中。

DELL R730服务器配置RAID及安装服务器系统以及域的控制CPU：e5-2609 v3 内存2*8GB 硬盘：4*2TB 阵列卡：H330，忘记拍安装导轨及上架的图片了，这个已经装上机柜了。

首先开机进行RAID配置在启动界面显示按CTRL+R的画面的时候，按CTRL+R进行到虚拟磁盘管理器界面这里忘记拍图了，在网上找的图片首先进入到VG MGMT菜单（这里可以用CTRL+NT和CTRL+P切换菜单）按F2展开虚拟磁盘创建菜单选择create new VD创建新的虚拟磁盘RAID LEVEL选项，可以看到所支持的RAID级别，根据硬盘数量的不同，这里显示的也会有区别，我有4块2T硬盘，做RAID5。

这里选择RAID5回车确定。

由于划分RAID5后，硬盘总大小还有6TB，大于2TB不支持BIOS启动，先划分个小磁盘安装系统。

勾选要加入RAID的磁盘，在VD SIZE处输入磁盘容量做完RAID的效果CTRL+N切换到 PD MGMT菜单，可以看到磁盘的状态为ONLINE。

这里不用保存，直接ESC退出重启即可。

下面接着来安装操作系统，我这里安装的是WINDOWS SEVER 2008 R2 重启到这个界面，按F10进入到Lifecycle Controller界面选择OS部署第一项是先设置RAID，由于刚才已经设置过了，所以选择下面的选项，直接安装系统。

（DELL客户不建议在这里做RAID，所以在开机时先按CTRL+R，在虚拟磁盘管理器界面配置了RAID。

）启动模式选择BIOS，选择系统为2008选择手动模式，把系统光盘放入光驱。

检查没有问题，点击完成并重启。

重启后，开始安装2008server此服务器主要用来做文件服务器，所以选择企业版完全安装，注意不要选为服务器核心安装了。

这里大家都知道了，选择自定义安装完毕，见到熟悉的登录界面。

如何搭配上次配置了RAID以及安装了2008SERVER系统，这台R730服务器，主要是用来做公司的文件服务器，搭配域控来使用。

DELL R720服务器U盘安装操作系统指南此文转载自：/index.php/dell-r720-u/按照此文操作，未能解决我在R720服务区上面安装系统，但此文有参考意义，我安装中存在的问题会提示的。

一．系统安装注意事项：1、DELL服务器安装系统，根据实际情况先做raid，如果只有一块硬盘要做 raid0。

2、安装系统前先把U盘做成启动盘，然后下载相应的阵列卡驱动，一同拷到U盘里。

3、划分系统磁盘时要把100MB的系统保留空间删掉。

4、系统安装完成后要将分页文件放到别的磁盘里（原因是DELL服务器是32G内存的，系统安装完后会在C盘生成32G的虚拟内存，导致C盘空间减小）。

二．做raidDELLR720做系统，首先要对磁盘做raid，这里只有一块磁盘，所以做raid0.不做raid的话开机的时候会出现如下界面，不操作的话进不了系统。

步骤：1.开机启动时按F10进入如下界面：2．在LC设置—语言和键盘设置选项里可以选择界面显示的语言3.配置raid。

在界面主页选项里选择“配置RAID”选项或者在“硬件配置—配置向导—RAID配置”选项5、进入raid配置界面第一步：查看当前RAID配置并选择控制器第二步：选择RAID级别第三步：选择物理磁盘第四步：虚拟磁盘属性第五步：摘要点击完成，确认raid配置，重启主机。

三．DELLR720做系统（以win7旗舰版64位系统为例，用U盘做系统）1.将U盘做成启动盘。

2.开机时按F11，进入BIOS界面选择“BIOS Boot Menu”3．选择U盘启动。

选择“Hard drive C—-Fromt USB”正在载入系统44.Win7旗舰版64位操作系统安装选择自定义（高级）加载驱动程序，选择阵列卡的驱动程序（这台服务器的阵列卡是LSI的，驱动在附件里）选择U盘，即阵列卡驱动所在的位置选择阵列卡驱动分配磁盘空间，点击“驱动器选项（高级）（A）”按照实际需求新建磁盘大小如图，分配好磁盘空间大小后，会有100MB的系统保留空间，想要删除系统保留空间，先将所要分配的磁盘分配好，然后删除第一个分配的磁盘（即第二个磁盘，图中49.9GB 的磁盘），然后在100MB的系统保留磁盘上扩展磁盘删除保留空间后的效果系统安装当复制windows文件结束后，在安装更新时主机会重启，这个时候拔掉U盘，期间主机会多次重启，最后完成系统安装。

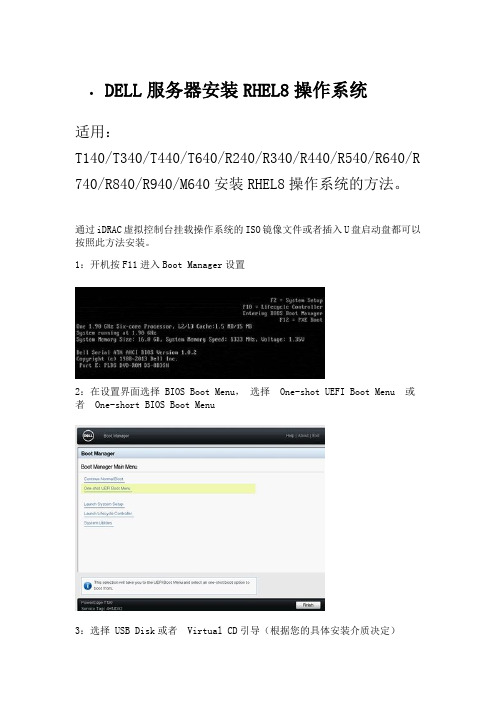

•DELL服务器安装RHEL8操作系统
适用：
T140/T340/T440/T640/R240/R340/R440/R540/R640/R 740/R840/R940/M640安装RHEL8操作系统的方法。

通过iDRAC虚拟控制台挂载操作系统的ISO镜像文件或者插入U盘启动盘都可以按照此方法安装。

1：开机按F11进入Boot Manager设置
2：在设置界面选择 BIOS Boot Menu，选择One-shot UEFI Boot Menu 或者One-short BIOS Boot Menu
3：选择 USB Disk或者Virtual CD引导（根据您的具体安装介质决定）
4：启动时没有提示 press any key boot from USB Disk，所以不用按任意键，自动启动进入安装界面，选择第一项开始安装
5：回车后，安装程序会加载预安装程序
6：出现图形化界面，选择安装时使用的语言
7：配置界面，依次配置不同的参数
8：修改时间
9：保留默认语言
10：保留默认键盘设置
11：这里根据您具体的需求去选择对应的安装环境和安装包
12：配置磁盘
13：配置完成后点击Begin Installation
14：设置root密码
15：重启服务器后安装完成。

戴尔服务器怎么装系统
现在大部分客户购买服务器都需要安装操作系统，而不够买光驱。

当出现问题是重装操作系统也很麻烦。

戴尔R710、R720系列的我接触比较多，所以今天就拿R720为例子。

来简单说一下如何使用U盘安装操作系统!下面和店铺一起来学习一下吧。

戴尔服务器装系统的方法
DELLR720做系统，首先要对磁盘做raid，这里只有一块磁盘，所以做raid0.
不做raid的话开机的时候会出现如下界面，不操作的话进不了系统。

下面这个报错就是因为没有创建Raid.
开机启动时按F10,进入下面界面。

在LC设置—语言和键盘设置选项里可以选择界面显示的语言
在界面主页选项里选择“配置RAID”选项或者在“硬件配置—配置向导—RAID配置”选项
进入raid配置界面
第一步：查看当前RAID配置并选择控制器
选择RAID级别
选择物理磁盘
虚拟磁盘属性及摘要，点击完成，确认raid配置，重启主机。

安装操作系统
将U盘做成启动盘。

开机时按F11，进入BIOS界面。

选择“BIOS Boot Menu”
选择U盘启动。

选择“Hard drive C—-Fromt USB”自动载入系统!
Win7旗舰版64位操作系统安装
选择自定义(高级)，加载驱动程序，选择阵列卡的驱动程序(这台服务器的阵列卡是LSI的，驱动在附件里)。

选择U盘，即阵列卡驱动所在的位置，选择阵列卡驱动。

以后就是正常的安装步骤，分区等!重启后拔掉U盘进入系统。

DELL R720安装图文版1、开机之后按F11进入BIOS设置2、进入BIOS设置后，在进入system setup，选择下面第一个system bios3、下面选择bios模式，当磁盘空间大于2T的时候选择UEFI模式，当磁盘空间小于2T的时候选择BIOS模式，这个对后面的安装设置很重要的，至于下面的enable和disable 是干什么的我就不知道了。

然后就选择右下角的back4、下面选择yes就行了5、下面就是系统重启界面了6、下面就又进入到了开机界面，选择F107、选择F10之后进入Lifecycle controller，如下图8、选择OS部署9、选择之后看到下面界面：10、下面就选择直接转至OS部署，因为这里服务器出厂时已经做好了RAID，所以这里就无需再配置RAID了11、下面第一步12、接着第二步，选择操作系统13、选择好操作系统之后，可能要等待几分钟14、接着第三步选择引导模式，这里就与之前“3”里面选择有关了，重复一遍：当磁盘空间大于2T的时候选择UEFI模式，当磁盘空间小于2T的时候选择BIOS模式15、由于我本次安装的磁盘打下是小于2T的，所以选择的是BIOS模式，下面第四步，插入操作系统盘16、擦如操作系统介质后，点击下一步会有如图界面出现：17、然后到第五步点击完成重启18、下面由重启19、下面就进入到windows的安装界面了20、直接点下一步21、选择安装系统的版本，win svr 2008 R2版本的选择enterprise的，而2012的选择datacenter带有GUI的服务器版本，然后点击下一步22、下面勾选“我接受许可条款‘，这里不接受连下一步都点击不了，然后再点击下一步，进入下面选择系统盘界面23、选择”驱动器选项“，给磁盘做个分区，分出C盘即可，剩余空间可以再系统安装好之后在磁盘管理里面再分配，好了之后选择下一步24、下面等着就好了，大概会花个几分钟的25、这个过程当中会重启几次，知道安装好为止，然后输入密码26、点击完成，会出现下面界面：27、按那三个键就进入输入密码界面28、进去之后就是桌面，大功告成29、30、。
