北师大版九年级物理全一册：11.2《学生实验：组装电路》学案(2)

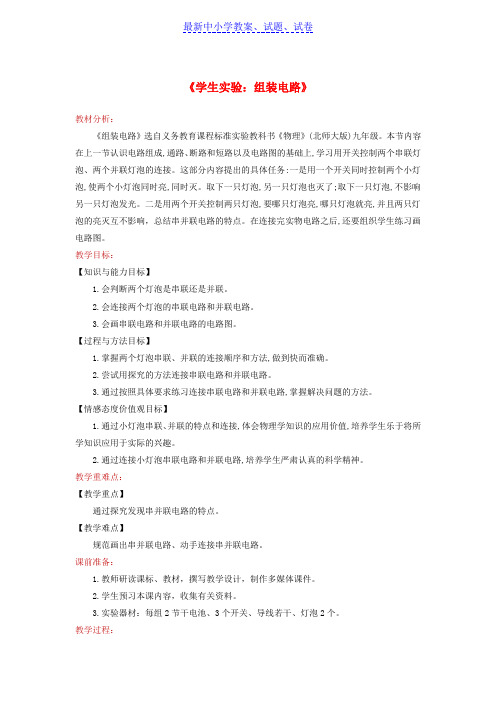

《学生实验：组装电路》教材分析：《组装电路》选自义务教育课程标准实验教科书《物理》(北师大版)九年级。

本节内容在上一节认识电路组成,通路、断路和短路以及电路图的基础上,学习用开关控制两个串联灯泡、两个并联灯泡的连接。

这部分内容提出的具体任务:一是用一个开关同时控制两个小灯泡,使两个小灯泡同时亮,同时灭。

取下一只灯泡,另一只灯泡也灭了;取下一只灯泡,不影响另一只灯泡发光。

二是用两个开关控制两只灯泡,要哪只灯泡亮,哪只灯泡就亮,并且两只灯泡的亮灭互不影响，总结串并联电路的特点。

在连接完实物电路之后,还要组织学生练习画电路图。

教学目标：【知识与能力目标】1.会判断两个灯泡是串联还是并联。

2.会连接两个灯泡的串联电路和并联电路。

3.会画串联电路和并联电路的电路图。

【过程与方法目标】1.掌握两个灯泡串联、并联的连接顺序和方法,做到快而准确。

2.尝试用探究的方法连接串联电路和并联电路。

3.通过按照具体要求练习连接串联电路和并联电路,掌握解决问题的方法。

【情感态度价值观目标】1.通过小灯泡串联、并联的特点和连接,体会物理学知识的应用价值,培养学生乐于将所学知识应用于实际的兴趣。

2.通过连接小灯泡串联电路和并联电路,培养学生严肃认真的科学精神。

教学重难点：【教学重点】通过探究发现串并联电路的特点。

【教学难点】规范画出串并联电路、动手连接串并联电路。

课前准备：1.教师研读课标、教材，撰写教学设计，制作多媒体课件。

2.学生预习本课内容，收集有关资料。

3.实验器材：每组2节干电池、3个开关、导线若干、灯泡2个。

教学过程：一、复习旧课：师:上节课我们学了哪些内容?学生:1、常用电路元件;2、常用电路元件符号。

二、激发学习动机：师:展示两个小灯泡,问:你能让这两个小灯泡亮起来吗?画出电路图,并连接电路。

学生分组完成上述问题的探究。

三、讲授新知识：（一）认识串联、并联电路师:在上面电路中,我们只用了一个用电器,可是在一个实际电路里,用电器往往不只一个,有时两个、三个甚至更多个,那么怎样将它们连入电路呢?同学们能否用实验桌上这些元件组成一个电路,使两个灯泡都发光呢?请先画出电路图。

第十一章简单电路第二节学生实验：组装电路一、教学背景分析“学生实验：组装电路”是在上一节认识电路基础上,学习用开关控制两只串联灯泡、两只并联灯泡的连接。

本节学生的学习有四个具体任务：一是在教师的引导下体会探究的过程,会提出问题并用实验解决问题；二是利用探究实验自己确定研究方向,并找到并联和串联的区别；三是能在实际生活中判断用电器之间的连接方式；四是在连接实物电路完成之后,还要练习画电路图。

学生先在教师指导下尝试用物理实验进行验证,并且教师要尽力保证学生完成实验,第二阶段教师放手让学生自己确立研究目标、研究方法,并进行实验,这样可以充分发挥学生的潜能,使学生在学习过程中独立发现问题、大胆尝试,并运用教科书、实验仪器、工具书等去分析问题、解决问题,培养学生的创新精神和实践能力。

在“学生实验：组装电路”一课中,教师从准备性练习开始,层层递进创设问题情境,引导学生积极主动地尝试操作、尝试阅读,积极争论思考,尝试练习,独立探索,逐步认识串、并联电路,发现两种电路的不同之处,运用对比的方法初步建立串、并联电路知识框架。

教师在引导学生进行探究活动时,应逐步分散连接并联电路实验的难点,这样既可既提高课堂教学效率,又可使学生在成功的喜悦中提高动手实验能力和学习能力。

另外,教师在教学中应尽量避免给出实验步骤,充分发挥教师是组织者、引导者,学生是学习主人的教育理念。

二、教学目标1.知道串、并联电路的连接特点,能区分串、并联电路。

2.会画串联电路和并联电路的电路图。

会连接两只灯泡的串联电路和并联电路。

通过连接小灯泡的串、并联电路,培养严肃认真的科学精神。

3.知道开关在串、并联电路中的控制作用。

4.将所学知识与日常生活联系起来,感受知识的价值和趣味。

三、教学重点和难点教学重点：从实物的连接中体会串、并联电路的特点。

教学难点：并联电路的连接和并联电路开关控制特点学习。

本节的任务是要学生在上节课认识简单电路的基础上,学习组装开关控制的串、并联电路。

九年级上学期学科导学稿执笔人：总第课时备课组长签字：包级领导签字：学生：上课时间：集体备课个人空间一、课题：九年级第十一章简单电路二、学生实验：组装电路（第二课时）二、学习目标11、认识串联电路和并联电路的连接特点和工作特点。

2、会根据串并联电路特点，判断电路连接情况，会根据电路图连接实物图，会根据实物图画电路图。

三、教学过程【温故知新】1、串联电路的特点：______________________________________________________________________________________________________________________。

2、并联电路的特点：__________________________________________________________________________________________________________________。

．【导学释疑】1．下列四个电路中，一个开关同时控制两只灯泡的是( )2.下列四个电路中，两只灯泡是并联连接的是( )3.用一个开关能同时控制两只灯泡，那么这两只灯泡的连接方式是( )A.一定是串联 B．一定是并联C.可能是串联，也可能是并联 D．无法判断4、请你指出下图1所示的各个电路中小灯泡之间的连接方式，写在括号里图1（）（）（）（）5、节日的夜晚，路边映衬小树的一串串小彩灯是 联的；而将高大的建筑物点缀的宏伟、壮观的五颜六色的霓虹灯是 联的。

6、如图2所示的电路中，当开关S 1、S 2都闭合时，下列判断正确的是（ ） A ．L 1、L 2都不发光 B ．L 1、L 2都发光 C ．只有L 1发光 D ．只有L 2发光 【巩固提升】1、在图3所示的电路中，要使电灯发光，必须闭合开关（ ）A ．S 1、S 2B ．S 2、S 3C ．S 1、S 3D ．S 1、S 2 、S 3图2 图 3 图 42、如图4所示电路，要使灯L 1、L 2串联，则应闭合开关 ，断开开关；要使灯L 1、L 2并联，则应闭合开关 ，断开开关 ；绝对不能同时闭合开关 。

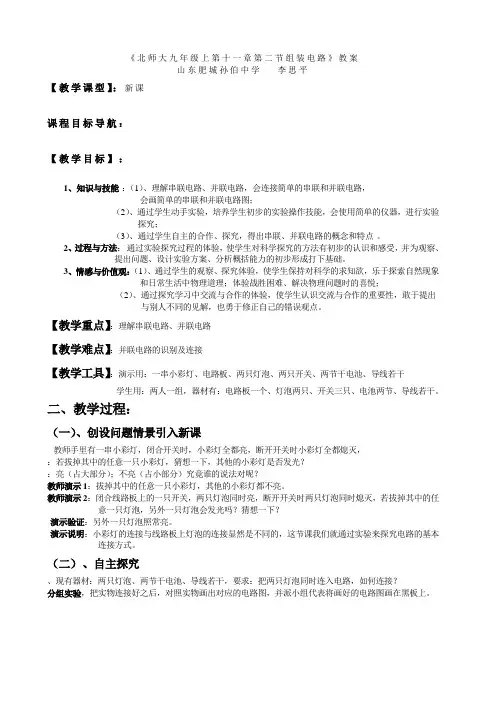

《北师大九年级上第十一章第二节组装电路》教案山东肥城孙伯中学李思平【教学课型】：新课课程目标导航：【教学目标】：1、知识与技能：（1）、理解串联电路、并联电路，会连接简单的串联和并联电路，会画简单的串联和并联电路图；（2）、通过学生动手实验，培养学生初步的实验操作技能，会使用简单的仪器，进行实验探究；（3）、通过学生自主的合作、探究，得出串联、并联电路的概念和特点。

2、过程与方法：通过实验探究过程的体验，使学生对科学探究的方法有初步的认识和感受，并为观察、提出问题、设计实验方案、分析概括能力的初步形成打下基础。

3、情感与价值观：（1）、通过学生的观察、探究体验，使学生保持对科学的求知欲，乐于探索自然现象和日常生活中物理道理；体验战胜困难、解决物理问题时的喜悦；（2）、通过探究学习中交流与合作的体验，使学生认识交流与合作的重要性，敢于提出与别人不同的见解，也勇于修正自己的错误观点。

【教学重点】：理解串联电路、并联电路【教学难点】：并联电路的识别及连接【教学工具】：演示用：一串小彩灯、电路板、两只灯泡、两只开关、两节干电池、导线若干学生用：两人一组，器材有：电路板一个、灯泡两只、开关三只、电池两节、导线若干。

二、教学过程：（一）、创设问题情景引入新课教师手里有一串小彩灯，闭合开关时，小彩灯全都亮，断开开关时小彩灯全都熄灭，：若拔掉其中的任意一只小彩灯，猜想一下，其他的小彩灯是否发光？：亮（占大部分）；不亮（占小部分）究竟谁的说法对呢？教师演示1：拔掉其中的任意一只小彩灯，其他的小彩灯都不亮。

教师演示2：闭合线路板上的一只开关，两只灯泡同时亮，断开开关时两只灯泡同时熄灭，若拔掉其中的任意一只灯泡，另外一只灯泡会发光吗？猜想一下？演示验证：另外一只灯泡照常亮。

演示说明：小彩灯的连接与线路板上灯泡的连接显然是不同的，这节课我们就通过实验来探究电路的基本连接方式。

（二）、自主探究、现有器材：两只灯泡、两节干电池、导线若干，要求：把两只灯泡同时连入电路，如何连接？分组实验，把实物连接好之后，对照实物画出对应的电路图，并派小组代表将画好的电路图画在黑板上。

学生实验：电路组装《学生实验：电路组装》是人民教育北京师范大学出版社出版的《物理》九年级第十一章第2节的内容。

本节内容在上一节认识简单电路的基础上，学习用开关控制两只串联灯泡、两只并联灯泡的连接，为进一步学习串联和并联电路的特点奠定实验基础。

【知识与能力目标】1.知道串、并联电路的连接特点，能区分串、并联电路；2.知道什么是并联电路的干路和支路；3.知道开关在串、并联电路中的控制作用；4.通过观察、比较串联和并联电路的不同，培养学生的观察和分析能力；5.能连接简单的串联和并联电路。

【过程与方法目标】1.通过组装不同电路，比较电路的异同；2.通过交流和评价培养学生的概括能力、判断能力；3.在实物连接过程中掌握连接串联和并联电路的方法。

【情感态度价值观目标】1.通过电路的正确连接、灯泡的正常发光体验成功的喜悦；2.将所学知识与日常生活联系起来，感受知识的价值和趣味。

【教学重点】1.会判断两只灯泡是串联还是并联；2.会连接两只灯泡的串、并联电路【教学难点】1.串、并联电路的连接与特点；2.会画串、并联电路的电路图多媒体课件，电学示教板，电源、小灯泡、灯泡座、开关、导线若干等一、新课引入1.复习：一个最简单的电路由哪几部分组成？（电源、用电器、开关、导线。

）2.提问：简单电路中只有1只小灯泡，可生活中的电路往往不止1个用电器（比如教室里的日光灯）。

若电路中有2只小灯泡，有几种不同的连接方式？二、新课教学（一）电路连接的基本方式【学生活动】如果有两只灯泡，开关一只和导线若干，你能组装成什么样的电路呢？请设计出电路图。

【讨论与分析】师生共同讨论分析，用PPT显示出学生设计的两种典型电路【实验探究】1.设计电路；2.连接实物电路，使两灯泡同时发光；3.探究两种连接方式的电路中灯泡工作的特点；教师巡回指导，提醒学生探究电路特点并做好记录。

【现象分析】方式一：取下一只灯泡，另一只灯泡也灭了，它们是互相影响的。

方式二：取下一只灯泡，另一只灯泡仍正常发光，它们各自可以独立工作，互不影响。

《学生实验：组装电路》教学目标：知识与技能1、会判断判断两个灯泡是串联还是并联。

2、会连接两个灯光的串联电路和并联电路。

3、会画串联、并联电路的电路图。

过程与方法1、掌握两个灯泡串联、并联的连接顺序和方法，做到快而准确。

2、尝试用探究的方法连接串联电路和并联电路。

3、通过按照具体要求练习连接电路，掌握解决问题的方法。

情感、态度和价值观1、通过小灯光串联、并联的特点和连接，体会物理学知识的应用价值，培养学生乐于将所学知识应用于实际的兴趣。

2、通过连接小灯泡串联、并联电路，培养学生严肃认真的科学精神。

教学重点：两个灯泡串联、并联的连接顺序和方法。

教具：4.5伏电池组，2.5伏小灯泡2个（带灯座），单刀单掷开关3个，绝缘导线8根。

教学过程：电路的基本连接方法1、串联电路。

（1）定义：把用电器逐个顺次地连接起来的电路叫串联电路。

（2）电路图：（3）电路特点：整个电路没有分叉，电路只有一条通路。

2、并联电路。

（1）定义：把用电器并列地连接起来的电路叫并联电路。

（2）电路图：（3）电路特点：电流没有分开的部分叫干路，电流分开的部分叫支路，每条支路各自与干路组成电流的通路。

3、识别电路串联、并联的方法：方法一：分析电路中元件的连接方法，逐个顺次连接的是串联，并列接在电路两点的是并联。

方法二：看电流的流向。

从电源正极开始，沿电路向前移动，如果电路不分叉，电流依次通过所有的用电器，达到电源的负极，这些用电器是串联。

如果电流在电路中某点分出几条支路，而在另一点会合，即电流有分有合，并排通过了各支路上的用电器，再回到电源负极，这些支路上用电器是并联。

方法三：假设电路中某用电器不存在，判断是否出现断路，若出现了，则此用电器必然串联在电路中。

假若电路中某一用电器不存在时，并不影响其它元件中有电流通过，则此元件必然是并联在电路中4、由电路图连接实物的方法（1）串联电路：按电路图摆好元件位置，开关S应断开。

从电源正极出发，逐个顺次连接所有元件，然后回到电源负极。

二、学生实验：组装电路基础知识基础技能1．串联电路(1)定义：把电路中的元件依次连接起来，电流流经第一个原件后又依次流经其他的元件，这种连接方式叫做串联。

(2)认识串联电路只有一条三只灯泡均不亮开关S同时控制三只灯泡三只灯泡均不亮开关S(3)①电流从电源正极出发，只有一条路径流回负极；②开关控制整个电路，开关位置对它的控制作用没有影响；③各用电器互相影响，若其中一个断开，其他用电器无法工作。

串联电路中各用电器在工作时为什么会互相影响？由于串联电路只有一个电流路径，电流流经第一个用电器后又依次流经其他的用电器，因此各用电器的工作互相影响，一个用电器因断路停止工作，则所有用电器都不能工作。

【例1】如图所示的电路中，L1、L2是两个完全相同的灯泡，在开关闭合时，下列说法中正确的是( )A．可能L1亮，L2不亮B．可能L1不亮，L2亮C．L1、L2不可能同时亮D．L1断路，则L2一定不亮解析：由图可知灯L1、L2串联在电路中，在此电路中，若有一处断开，则整个电路都没有电流，即L1、L2两只灯泡同时亮或同时灭。

答案：D析规律串联电路特点串联电路的开关控制整个电路，串联电路的元件相互影响。

2.并联电路(1)定义：把电路中的元件并列连接在电路的两点之间，电路中的电流分为几个分支，分别流经几个元件，这种连接方式叫做并联。

(2)认识并联电路不止一条，有干路和支路之分L1不亮，L2亮开关S1只控制1亮，L2不亮两只灯泡均不亮①电路有若干条支路，干路和任一条支路可构成一条电流路径，电流有若干条路径；②干路开关控制整个电路，支路开关只控制它所在的那条支路；③各用电器互不影响，若其中一个断开，其他用电器可照常工作。

【例2－1】在如图所示的四个电路图中，属于并联电路的是( )解析：串联电路的特点是，电流只有一条路径，故A、B、D图中两灯是串联的。

并联电路的特点是，电流有分支，各支路上的用电器可以独立工作。

C图中两盏灯都能独立工作，互不影响，它们各自都能与电源构成通路，所以它们是并联电路。
