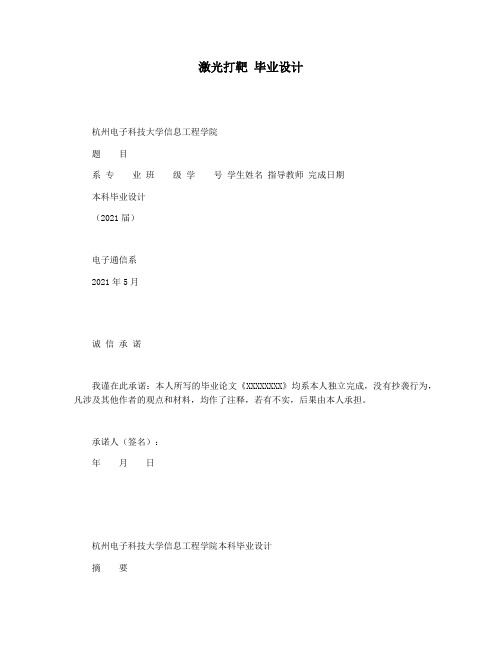

激光打靶毕业设计杭州电子科技大学信息工程学院题目系专业班级学号学生姓名指导教师完成日期本科毕业设计（2021届）电子通信系2021年5月诚信承诺我谨在此承诺：本人所写的毕业论文《XXXXXXXX》均系本人独立完成，没有抄袭行为，凡涉及其他作者的观点和材料，均作了注释，若有不实，后果由本人承担。

承诺人（签名）：年月日杭州电子科技大学信息工程学院本科毕业设计摘要本毕业设计主要设计自主研发的激光打靶系统的信号处理过程，继而实现整个打靶系统。

激光打靶系统主要包括半导体激光枪、光电探测器和信号处理电路，信号处理过程是整个系统的关键。

激光打靶的打靶过程，由激光枪发射激光脉冲信号，光电靶接收激光脉冲信号，经过系列信号处理过程最终得到打靶的结果。

光电靶由许多块的光电探测器组成，每块不同位置的光电探测器对应不同编号，从打靶的实际情况出发，确定了相应的编号规则。

打靶的成绩由激光所击中的光电探测器的编号来判定。

激光打靶系统的主要信号处理过程包括：信号的放大、编码和数据传输。

信号由光电探测器检测后传送到相应的放大电路，放大电路采用集成运算放大器。

按原先对光电探测器的编码规则采用多路优先编码器对信号进行编码。

最后把编码值以串口的形式传送到计算机，利用计算机的强大功能对打靶结果进行各种处理。

与计算机之间的串行数据传输由89C2051单片机实现。

89C2051单片机的程序，使用keil编译器进行设计和调试完成，其主要功能是控制数据的串行传送，实现与计算机的串口通信。

该信号处理系统实现了对信号的良好检测。

与计算机之间的串口通信可以实现数据在计算机上的显示、统计、储存等功能，为打靶者提供非常直接、准确的打靶结果，有利于提高打靶效果。

关键词：激光打靶；信号处理；信号编码；串行传输杭州电子科技大学信息工程学院本科毕业设计ABSTRACTThe main aim of this thesis is to design and realize signal processing ofa self-developed laser target shooting system and then realize the whole laser target shooting system. The laser target shooting system consists of semiconductor laser gun, photoelectric detector, and signal processing circuit, which is the key part of the whole system. Laser target shooting process go though following steps: laser gun emitted a pulse of laser, which would be received by the laser target and the results of shooting will be shown on screen of computer by series signal processing. The laser target consists of some silicon photoelectric units that were encoded with different numbers according to certain rule. The result of the shooting will be got whendetecting the number of the photoelectric unit that receives the laser pulse.The signal processing of the laser target shooting system mainly consistsof signal amplification, signal encoding and data transmission. The inspected photoelectric signal was then amplified by operator amplifiers, coded by multiplex priority encoder according to the prearranged rule, and thentransferred to computer by 89C2051 MCU through its serial port. And then computer can process the signal. The program of 89C2051 MCU is designed inkeil and debugged using keil compiler. It is designed to control the data transmission with computer.The designed signal processing system can detect signal effectively. Through the serial data transmission, computer can process the shooting result, such as display, statistics and storage etc. It provide direct and exact shooting result for trainer, so it can increase the efficiency of the shooting training.Key words：laser target shooting；signal amplification；signal encode；serial data transmission杭州电子科技大学信息工程学院本科毕业设计目录1 引言 -------------------------------------------------------------------------------------1 2 概述 ---------------------------------------------------------------------------------2 2.1 激光打靶系统概述 ---------------------------------------------------------------22.2 本设计方案思路 ------------------------------------------------------------------3 2.3 研发方向和技术关键 ------------------------------------------------------------3 2.4 主要技术指标 ------------------------------------------------------------------3 3 总体设计 ---------------------------------------------------------------------------------4 3.1 激光的检测 ---------------------------------------------------------------------43.2 靶位的划分 --------------------------------------------------------------------4 3.3 编码标准 --------------------------------------------------------------------------5 3.4 成绩的传送和处理 ---------------------------------------------------------------5 3.5 其他说明 ---------------------------------------------------------------------------5 4 硬件设计 ---------------------------------------------------------------------------------6 4.1信号放大电路 ---------------------------------------------------------------------64.2 整形电路 ---------------------------------------------------------------------------8 4.3 编码电路 ---------------------------------------------------------------------------9 4.4 串行传送 --------------------------------------------------------------------------11 4.5 电平转换 -------------------------------------------------------------------------13 5 软件设计 --------------------------------------------------------------------------------14 5.1 总体方案 -----------------------------------------------------------------------145.2 程序流程 --------------------------------------------------------------------------14 5.3 模块说明 --------------------------------------------------------------------------14 6 制作与调试 --------------------------------------------------------------------------------186.1 硬件电路的布线与焊接 -------------------------------------------------------186.2 调试 --------------------------------------------------------------------------------18 7 结论 ----------------------------------------------------------------------------------------20 致谢 ----------------------------------------------------------------------------------------------21 参考文献 ----------------------------------------------------------------------------------------22附录 ----------------------------------------------------------------------------------------------23I感谢您的阅读，祝您生活愉快。

１ 引言 目 前 的 射 击 打 靶 训Ｉ 练 ， 基 本 以 实 弹 训１ 练 为 主 ， 国 防 开 支 大 ， 危 险 系 数 高 。 以光 代 弹 ， 可 以模 拟 多 种 武 器 的 射 击 情 况 ， 减 少 了 场 地 的 限 制 ， 并能 检 验 射 击 效 果 激 光 打 靶 身 ｆ 、 击 训ｊ 练在这种要求下应运而生 。 但 是 其 装 置 成 本 和 可 靠 件 有 待 改 善 。在 分 析 其 需 求 后 ，设 计 ’ 个 容 易 实 现 并 且 成 本 低 的 电 子 系 统 来 模 拟 激 光 枪 打 靶 过 程 。 该 系统 具 有 手 动 打 靶 ， 快 速 打 中 靶 心 及 自动 打 靶 的功 能 ，本 文 主 要 就 其 自动 瞄 准 打 靶 ， 自 动 挖 制 打 靶 的 原 理 与算 法 展 开 。 ２ 系 统 总 体 方 案 系统 由Ｓ ｔ ｍ ３ ２ Ｆ １ ０ Ｘ 控 制 模 块 ， 电机 驱 动 模块 ，按键模块 ，带Ｆ Ｉ Ｆ ０ 的０ Ｖ ７ ６ ７ ０ 摄 像 头 模 块 ，分 辨 率 为 ３ ２ ０ ＊ ２ ４ ０ 的Ｌ ｅ Ｄ 液晶显示模 块 ， Ｗ ２ ５ Ｘ １ ６ ｇ ｏ 成 的 外 部 存 储 模 块 以及 相 应 的 外 围 电路 组 成 。通 过 按 键 控 制 激 光 枪 射 击 台 的 上 Ｆ两 个 电 机 ， 从 而 改 变 胸 环 靶 上 弹 着 点 位 置 ，摄 像 头 拍 照 后 的 数 据 存 放 到 ｆ ｌ ａ ｓ ｈ 中， 根 据一 定算 法 ，处理器 从ｆ ｌ ａ ｓ ｈ 中 分 辨 出 各 点 ，最 后将 弹 着 点所 在 的环 数 、方 位 通过 Ｌ Ｃ Ｄ 液 晶显 示 。 系 统 框 图 如 图１ 所示 。
武汉轻 工大学 熊碧 涛 李战胜 樊 东 李亚 巨

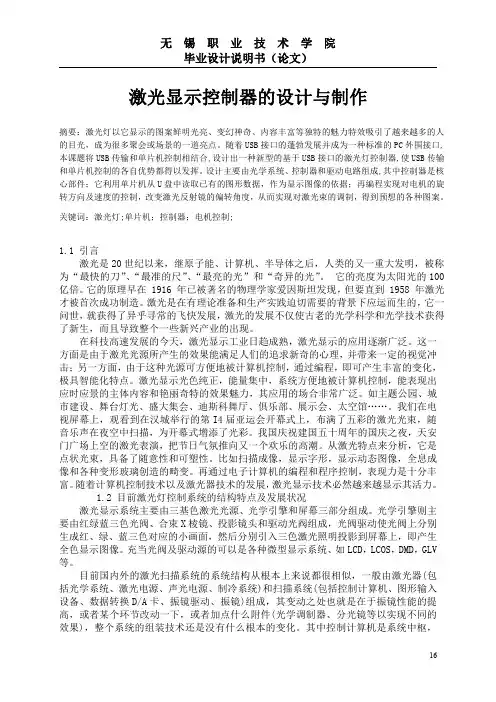

1.1 引言 激光是 20 世纪以来，继原子能、计算机、半导体之后，人类的又一重大发明，被称 为“最快的刀” 、 “最准的尺” 、 “最亮的光”和“奇异的光” 。 它的亮度为太阳光的 100 亿倍。 它的原理早在 1916 年已被著名的物理学家爱因斯坦发现， 但要直到 1958 年激光 才被首次成功制造。 激光是在有理论准备和生产实践迫切需要的背景下应运而生的， 它一 问世， 就获得了异乎寻常的飞快发展， 激光的发展不仅使古老的光学科学和光学技术获得 了新生，而且导致整个一些新兴产业的出现。 在科技高速发展的今天，激光显示工业日趋成熟，激光显示的应用逐渐广泛。这一 方面是由于激光光源所产生的效果能满足人们的追求新奇的心理， 并带来一定的视觉冲 击；另一方面，由于这种光源可方便地被计算机控制，通过编程，即可产生丰富的变化， 极具智能化特点。激光显示光色纯正，能量集中，系统方便地被计算机控制，能表现出 应时应景的主体内容和艳丽奇特的效果魅力，其应用的场合非常广泛。如主题公园、城 市建设、舞台灯光、盛大集会、迪斯科舞厅、俱乐部、展示会、太空馆……。我们在电 视屏幕上，观看到在汉城举行的第 I4 届亚运会开幕式上，布满了五彩的激光光束，随 音乐声在夜空中扫描，为开幕式增添了光彩。我国庆祝建国五十周年的国庆之夜，天安 门广场上空的激光表演，把节日气氛推向又一个欢乐的高潮。从激光特点来分析，它是 点状光束，具备了随意性和可塑性。比如扫描成像，显示字形，显示动态图像，全息成 像和各种变形玻璃创造的畸变。再通过电子计算机的编程和程序控制，表现力是十分丰 富。 随着计算机控制技术以及激光器技术的发展， 激光显示技术必然越来越显示其活力。 1.2 目前激光灯控制系统的结构特点及发展状况 激光显示系统主要由三基色激光光源、光学引擎和屏幕三部分组成。光学引擎则主 要由红绿蓝三色光阀、合束 X 棱镜、投影镜头和驱动光阀组成，光阀驱动使光阀上分别 生成红、绿、蓝三色对应的小画面，然后分别引入三色激光照明投影到屏幕上，即产生 全色显示图像。充当光阀及驱动源的可以是各种微型显示系统、 如 LCD，LCOS，DMD，GLV 等。 目前国内外的激光扫描系统的系统结构从根本上来说都很相似，一般由激光器(包 括光学系统、激光电源、声光电源、制冷系统)和扫描系统(包括控制计算机、图形输入 设备、数据转换 D/A 卡、振镜驱动、振镜)组成，其变动之处也就是在于振镜性能的提 高，或者某个环节改动一下，或者加点什么附件(光学调制器、分光镜等以实现不同的 效果)，整个系统的组装技术还是没有什么根本的变化。其中控制计算机是系统中枢，

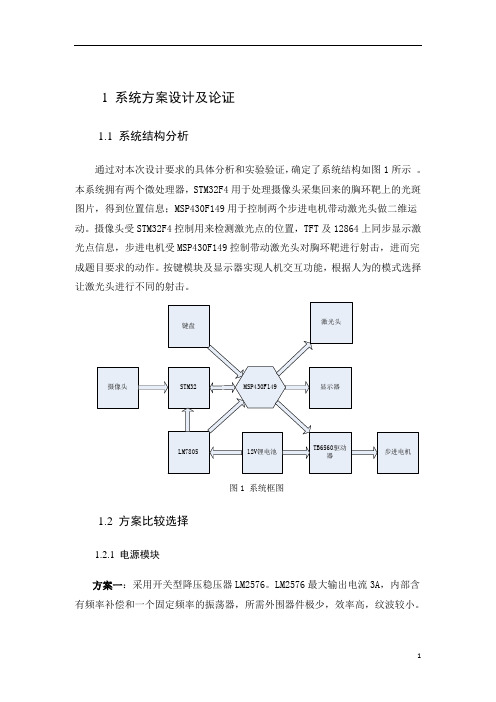

1 系统方案设计及论证1.1 系统结构分析通过对本次设计要求的具体分析和实验验证，确定了系统结构如图1所示 。

本系统拥有两个微处理器，STM32F4用于处理摄像头采集回来的胸环靶上的光斑图片，得到位置信息；MSP430F149用于控制两个步进电机带动激光头做二维运动。

摄像头受STM32F4控制用来检测激光点的位置，TFT 及12864上同步显示激光点信息，步进电机受MSP430F149控制带动激光头对胸环靶进行射击，进而完成题目要求的动作。

按键模块及显示器实现人机交互功能，根据人为的模式选择让激光头进行不同的射击。

MSP430F149STM32键盘摄像头LM780512V 锂电池步进电机TB6560驱动器显示器激光头图1 系统框图1.2 方案比较选择1.2.1 电源模块方案一：采用开关型降压稳压器LM2576。

LM2576最大输出电流3A ，内部含有频率补偿和一个固定频率的振荡器，所需外围器件极少，效率高，纹波较小。

方案二：采用三端线性稳压集成电路LM7805。

LM7805集成稳压电源芯片所需的外围元件极少，线性稳压度好，芯片内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜，用它给控制系统供电足以满足需求。

方案三：采用三段线性稳压器LM2940。

LM2940为低压差稳压器件，输入电压范围宽泛，输出电流能达到1.25A，稳压性好，但是相比于其他稳压器件，价格较贵。

电源模块作为控制器的供电单元，它的好坏直接关系到系统的稳定性，根据供电的电流需求以及成本考虑综，本次设计选择相对价格较低的方案一和方案二分别给STM32F4和MSP430F149供电。

1.2.2 电机选择方案一:两个伺服电机。

伺服电机自带高精度编码器，便于进行速度的闭环控制，驱动能力强，机械性能也好。

在实验中发现，虽然进行了闭环控制，控制也很平缓，但是打靶的精度也只能基本达到要求。

方案二：两个步进电机。

步进电机具有快速启动能力，转换精度高，正反转控制灵活，可以轻松达到通过脉冲进行控制。

一、实验目的1. 了解无线激光打靶系统的基本原理和组成；2. 掌握无线激光打靶系统的操作方法和使用技巧；3. 通过实验，验证无线激光打靶系统的性能和可靠性；4. 分析实验数据，评估无线激光打靶系统的实际应用价值。

二、实验原理无线激光打靶系统利用激光发射器发射激光束，通过无线传输将靶标信息传递至接收器，实现无接触式打靶。

该系统主要由激光发射器、靶标、接收器和数据处理终端组成。

1. 激光发射器：发射特定波长的激光束，照射到靶标上；2. 靶标：接收激光束，并将靶标信息传递至接收器；3. 接收器：接收靶标信息，并通过无线方式将数据传输至数据处理终端；4. 数据处理终端：对接收到的数据进行处理和分析，显示射击结果。

三、实验仪器与设备1. 激光发射器；2. 靶标；3. 接收器；4. 数据处理终端；5. 无线传输设备；6. 计时器。

四、实验步骤1. 连接实验仪器：将激光发射器、靶标、接收器和数据处理终端连接好，确保各设备正常运行；2. 设置参数：在数据处理终端上设置实验参数，如射击距离、激光功率、靶标尺寸等；3. 发射激光：启动激光发射器，使激光束照射到靶标上；4. 记录数据：在数据处理终端上记录射击结果，包括射击时间、射击次数、射击命中情况等；5. 分析数据：对实验数据进行统计分析，评估无线激光打靶系统的性能。

五、实验结果与分析1. 实验结果本次实验中，射手在规定时间内进行了多次射击，射击距离为10米，激光功率为5mW，靶标尺寸为20cm×20cm。

实验过程中，射手共射击了30次，命中次数为25次，命中率为83.33%。

2. 数据分析通过实验数据可以看出，无线激光打靶系统在射击过程中具有较高的命中率和稳定性。

以下是对实验数据的进一步分析：（1）射击时间：射手在规定时间内完成了30次射击，平均射击时间为2.3秒；（2）射击次数：射手射击次数较多，有利于提高射击技能；（3）命中情况：射手命中率为83.33%，说明无线激光打靶系统在实际应用中具有较高的准确性。

一、实验名称激光射击实验二、实验目的1. 熟悉激光射击的基本原理和操作方法。

2. 了解激光射击设备的使用技巧和注意事项。

3. 掌握激光射击的距离、角度和速度等参数的测量方法。

4. 培养团队合作精神，提高射击技巧。

三、实验原理激光射击实验是利用激光发射器发射激光束，通过瞄准器对目标进行射击。

实验过程中，通过测量射击距离、角度和速度等参数，评估射击效果，分析射击技巧。

四、实验仪器与材料1. 激光射击设备：激光发射器、瞄准器、激光靶板等。

2. 测量工具：钢板尺、角度测量仪、计时器等。

3. 实验场地：激光射击馆或开阔场地。

五、实验步骤1. 准备工作：检查激光射击设备是否完好，确保安全。

2. 设置实验环境：根据实验要求，调整激光射击设备的射击角度和距离。

3. 射击训练：进行射击训练，熟悉激光射击设备的操作方法和瞄准技巧。

4. 射击实验：按照实验要求，进行射击实验，记录射击数据。

5. 数据分析：分析射击数据，评估射击效果，总结射击技巧。

六、实验数据记录与分析1. 记录射击数据：包括射击距离、角度、速度、命中次数等。

2. 数据分析：a. 计算射击命中率：命中次数/射击次数×100%。

b. 分析射击效果：根据射击数据，评估射击技巧，找出不足之处。

c. 总结射击技巧：针对实验结果，总结射击技巧，提高射击水平。

七、实验结果1. 射击命中率：根据实验数据，计算射击命中率。

2. 射击技巧总结：根据实验结果，总结射击技巧，提高射击水平。

八、实验讨论与改进1. 讨论实验过程中遇到的问题及解决方法。

2. 分析实验结果，提出改进措施，提高实验效果。

九、实验结论通过本次激光射击实验，掌握了激光射击的基本原理和操作方法，了解了激光射击设备的使用技巧和注意事项。

在实验过程中，通过测量射击数据，分析射击效果，总结射击技巧，提高了射击水平。

同时，培养了团队合作精神，为今后的射击训练奠定了基础。

十、实验报告附件1. 激光射击实验数据记录表。

1.4 本章小结
本章主要叙述了课题的来源和研究目的，简单概括了激光模拟训练发展历史及国内 外的发展现状，并在此基础上提出了本课题的主要研究内容。
3
河北大学工学硕士论文
第 2 章 激光模拟打靶系统的基本原理
2.1 光电系统
激光训练打靶器就是一个光电系统它涉及了光学、电子学、通信等多方面知识。光 电系统实际上就是利用光来传载信号的系统，将其它的一些信号加载在光信号当中，经 过光信号的传输到达接收端[6]。在接收端利用传感器将光信号进行转换，将光信号转化 成电信号然后将电信号进行处理将有用的信息提取出来从而实现信息的传输。光电系统 主要分为两种类型，一种是被动光电系统，另一种是主动光电系统。
Key words laser targeting wireless communication database single-chimicrocomputer VC++
II
第 1 章 绪论
第 1 章 绪论
1.1 课题背景及意义
随着部队信息化建设的加强，科技强兵以深入到部队生活的方方面面。为了适应新 的形势和任务需要，部队的日常训练也需要一些改变。其中射击训练是部队训练中非常 基本也是非常重要的一个环节，因此寻找一种高效的训练方法是很重要的。目前在我国 的打靶训练中都采用非常传统的方法。实弹射击训练不但浪费弹药，而且危险性高，组 织和实施比较繁琐，在管理上也有一定的难度。用激光模拟实弹射击，不仅节省了训练 的费用，提高了训练的效率。而且保证了训练的安全性。另外利用激光可以很好的解决 射击场地保障困难，阴雨天难以展开射击训练以及射击成绩报靶问题。
在我国部队中射击训练仍然采用实弹射击的方法，实弹射击不但浪费弹药而且需要 人员去保障才能确保打靶时的安全。在部队一般的单位实弹射击训练一年只有几次，使 士兵对射击技能的掌握和提高受到了很大的制约。而且实弹射击组织起来比较繁琐，实 施起来也存在着一定的困难。采用激光模拟训练器来模拟枪械的实弹射击就能很好的解 决这些问题，既能完成实弹打靶训练的需要又能提高训练时的安全性，保障和实施起来 也比较容易。此外用激光模拟训练器还能解决因天气的恶劣使打靶射击难以开展实施的 问题，使射击训练更加简洁方便[5]。另外，激光模拟射击训练系统中包含有单片机技术、 无线通信技术、传感器技术、数据库技术通过对这些技术的掌握可以提高部队基层官兵 的科学技术水平提高部队的整体素质。科技强军，以人为本，激光模拟训练器有利于提 高部队整体素质，有利于实现军事发展的现代化和智能化。在上世纪国内也有一些人进 行了激光模拟射击训练这方面的研究也取得了一定的成果，特别是对步枪射击的研究。 但这些研究要么靶面的光电探测器太多造价高不能满足训练的实际训练，要么就是精度 低不能满足真实的射击要求。因此这些研究在我们部队中，还未得到正式的推广。

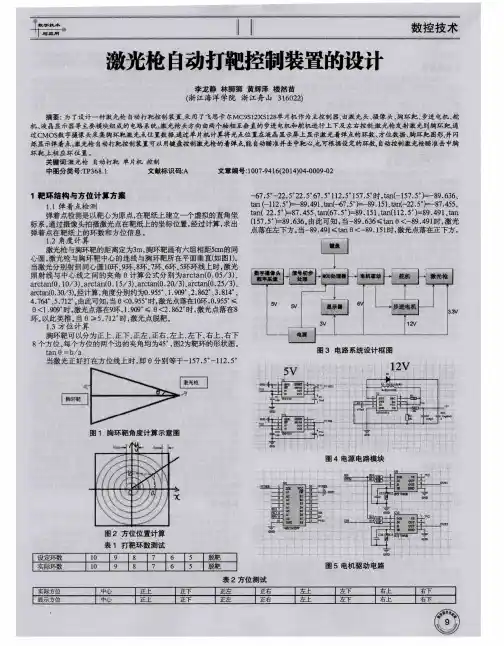

激光枪自动打靶控制装置的设计作者：李龙静等来源：《数字技术与应用》2014年第04期摘要：为了设计一种激光枪自动打靶控制装置，采用了飞思卡尔MC9S12XS128单片机作为主控制器，由激光头、摄像头、胸环靶、步进电机、舵机、液晶显示器等主要模块组成的电路系统。
