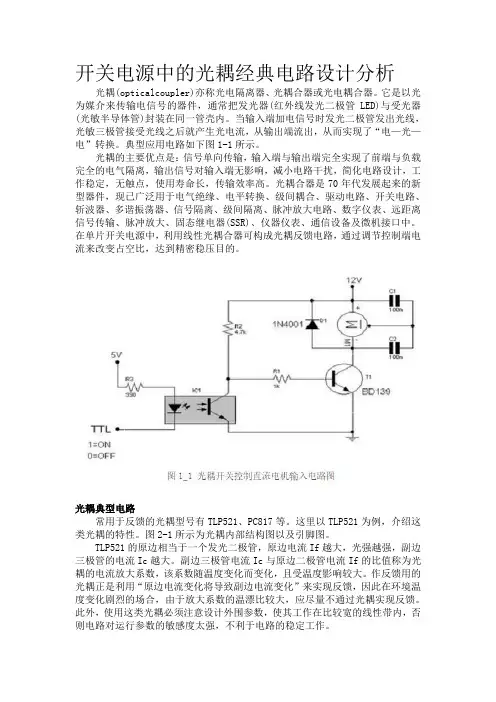

开关电源中的光耦经典电路设计分析光耦(opticalcoupler)亦称光电隔离器、光耦合器或光电耦合器。
它是以光为媒介来传输电信号的器件，通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在同一管壳内。
当输入端加电信号时发光二极管发出光线，光敏三极管接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。
典型应用电路如下图1-1所示。
光耦的主要优点是：信号单向传输，输入端与输出端完全实现了前端与负载完全的电气隔离，输出信号对输入端无影响，减小电路干扰，简化电路设计，工作稳定，无触点，使用寿命长，传输效率高。
光耦合器是70年代发展起来的新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。
在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。
光耦典型电路常用于反馈的光耦型号有TLP521、PC817等。
这里以TLP521为例，介绍这类光耦的特性。
图2-1所示为光耦内部结构图以及引脚图。
TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。
副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。
作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。
此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。
通常选择TL431结合TLP521进行反馈。
这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器（输出的电压进行误差放大比较，然后将取样电压经过光电偶合器反馈控制脉宽占空比，达到稳定电压的目的），所以在其1脚与3脚之间，要接补偿网络。
光耦开关在电子设备中的应用1. 应用背景光耦开关是一种能够实现电气信号与光信号之间转换的器件。
它由发光二极管（LED）和光敏三极管（光敏电阻）组成，通过控制LED的亮灭状态来实现对输出电路的开关控制。
由于光耦开关具有隔离电路的作用，能够有效地解决电路之间的电气隔离问题，因此在电子设备中得到了广泛的应用。
2. 应用过程光耦开关的典型应用电路如下图所示：该电路由光耦开关、负载电阻、输入电压源和输出负载组成。
当输入电压源施加在光耦开关的输入端时，如果输入电压大于光耦开关的触发电压，LED会被点亮，产生光信号。
光信号被光敏电阻接收后，会引起电阻值的变化，从而改变输出电路的电流或电压。
光耦开关的典型应用场景包括： 1. 电气隔离：光耦开关能够实现输入电路与输出电路之间的电气隔离，避免输入信号对输出电路产生干扰或损坏。
2. 开关控制：光耦开关可以作为一个开关，用来控制输出电路的开关状态。
当输入信号满足一定条件时，光耦开关会将输出电路连接或断开。
3. 信号传输：光耦开关可以将输入信号转换为光信号进行传输，光信号具有抗干扰能力强、传输距离远等优点，适用于长距离信号传输场景。
3. 应用效果光耦开关在电子设备中的应用具有以下效果： 1. 电气隔离效果：光耦开关能够实现输入信号与输出信号之间的电气隔离，有效地避免了输入信号对输出电路的干扰，提高了电子设备的稳定性和可靠性。
2. 信号传输效果：光耦开关将输入信号转换为光信号进行传输，光信号具有抗干扰能力强、传输距离远等优点，可以有效地解决长距离信号传输的问题。
3. 开关控制效果：光耦开关可以作为一个开关，用来控制输出电路的开关状态。
通过控制输入信号的变化，可以实现对输出电路的精确控制。
4. 光耦开关的其他应用除了上述典型应用场景外，光耦开关还可以在以下方面得到应用： 1. 电源控制：光耦开关可以用来控制电源的开关，实现对电源的远程控制和管理，提高电源的效率和可靠性。
光耦在开关电源中的作用有哪些
在现代电子设备中，开关电源作为一种高效、轻巧的电源供应方案，被广泛应用于各种电子产品中，如手机充电器、电脑电源等。
而光耦作为开关电源中的一个重要元件，发挥着关键的作用。
本文将探讨光耦在开关电源中的作用，以及它的原理和应用。
首先，光耦是一种将输入端和输出端通过光学耦合隔离的元件，主要由发光二极管和光敏三极管组成。
在开关电源中，光耦扮演着信号隔离和传递的关键角色。
当输入端施加电压时，发光二极管产生光信号，经过光传感器后转换为电信号输出到开关电源的控制电路中。
这种光电耦合的设计能够有效地隔离输入和输出端，提高了系统的安全性和稳定性。
其次，光耦在开关电源中还可以实现开关控制信号的隔离和传递。
在开关电源中，控制信号经过光耦隔离后，可以有效地防止输入端噪声和干扰信号对输出端的影响，保证电路的稳定性和可靠性。
同时，光耦还可以实现不同电路之间的隔离，防止电压和电流的干扰，提高系统的抗干扰能力。
此外，光耦还可以实现电流限制和过载保护功能。
在开关电源中，通过控制光耦的工作状态，可以实现对输出电流的限制和监测，保护电路不受过载损坏。
一旦输出电流超过设定值，控制电路会自动切断光耦，实现对电路的保护，避免电子设备的损坏。
总的来说，光耦作为开关电源中的重要元件，具有信号隔离、传递、控制和保护等多种功能。
它不仅可以提高系统的稳定性和安全性，还可以实现电路之间的隔离和互联。
在现代电子设备中，光耦在开关电源中的作用日益重要，为电子设备的高效、稳定运行提供了重要保障。
1。
光电耦合器在开关电源技术中的应用摘要：本文介绍了光电耦合器在开关电源技术中的应用。
首先对开关电源技术和光电耦合器原理进行了简要介绍，然后详细阐述了光电耦合器在开关电源技术中的应用，包括隔离、调节、保护等方面。
最后，讨论了当前光电耦合器在开关电源技术中存在的问题，并提出了相应的解决措施。
关键词：光电耦合器；开关电源；隔离；调节前言：开关电源技术已经成为现代电子设备中广泛应用的一种技术。
作为一种高效、可靠、稳定的电源供应方式，它在通信、计算机、控制、医疗等领域有着广泛的应用。
然而，在开关电源技术中，由于高频噪声、漏电流等因素的干扰，容易导致电压波动、电流浪涌等问题。
为解决这些问题，需要使用隔离、调节、保护等技术手段。
光电耦合器作为一种具有隔离、调节和保护功能的器件，在开关电源技术中得到了广泛的应用。
1 光电耦合器原理光电耦合器是一种将输入信号转换为光信号，再将光信号转换为输出电信号的器件。
它由发送器和接收器两个部分组成。
在发送器中，输入信号首先被转化为电信号，然后通过一个发光二极管（LED）或激光二极管（LD）产生相应的光信号。
这个光信号经过一段光纤传输（或直接穿过空气或真空），到达接收器端。
在接收器中，光信号经过一个光敏元件（如光电二极管、光电晶体管等）转化为电信号，这个电信号就是光电耦合器的输出信号。
光电耦合器在发送器和接收器之间采用了光纤传输，因此具有很强的隔离性能，可以有效地避免输入和输出信号之间的相互影响。
另外，由于光传输速度非常快，光电耦合器也具有很高的传输速率。
2 光电耦合器在开关电源技术中的应用2.1 隔离在开关电源技术中，由于高频噪声和漏电流等因素的干扰，容易导致电压波动、电流浪涌等问题。
为了解决这些问题，需要使用隔离技术来隔离输入和输出信号。
光电耦合器具有很强的隔离性能，可以有效地解决这些问题。
通过将输入信号转换为光信号，再将光信号通过光纤传输到接收器端，可以实现输入和输出信号的完全隔离。
