人防工程电气规范

人防专篇-电气人防专篇电气1.设计依据：1) 《人民防空地下室设计规范》GB50038-20212) 《人民防空工程设计防火规范》GB50098-98 (2001年版) 3) 《供配电系统设计规范》GB50052-95 4) 《低压配电设计规范》GB50054-955) 《火灾自动报警系统设计规范》GB50116-98 6) 国家现行的其它有关规程,规范及行业标准 7) 建设单位的设计任务书及设计要求8) 建筑，通风，给排水专业提供的电气设备要求2．工程概况：平时为汽车库,战时为常6级甲类物资库,建筑面积约为3990.1m2 。

3.设计范围:战时动力配电系统、照明系统、接地系统.4.负荷分级:1）.通信设备,音响警报接收设备,应急照明为战时一级负荷;战时风机、平时排烟风机、平时水泵、普通照明等为战时二级负荷;其它为战时三级负荷。

2）.战时总负荷约为50kW。

5.供电设计：本工程采用双回路供电,平时电源两路均由变电所引来,战时电源一路由附近战时区域电源引来，电源电压为380V/220V,对于所有穿越人防围护结构的电线、电缆、桥架,应做防护密闭处理.战时一级负荷采用EPS作为备用电源，供电时间不少于3小时。

6.线路敷设：1) 低压电缆沿水泥地面,墙内引至各配电箱;动力配电箱或控制箱引至风机等电机接线盒的动力线均穿钢管埋地敷设.2) 穿墙，埋地敷设的线路必须配合土建施工做好预埋.7.照明设计：1) 在各口部门内侧门框墙顶部设有安全出入口标志灯，在车道及口部内均设有事故应急照明灯,在适当位置安置疏散灯,以保证人员在事故停电时的安全疏散；应急照明时间平时不少于30分钟,战时不少于3小时；疏散灯在外墙标高距地0.8米,无墙时为2.5米链吊安装. 2) 吸顶灯在战前应加设防掉落的防护网.8.接地:1) 本工程采用TN-S系统，采用联合接地系统，接地电阻不大于1欧姆。

2) 战时不使用的电气设备,电线,电缆应在临战前全部接地;战时使用的电气设备应在临战前加装氧化锌避雷器.3) 所有电气设备及正常时不带电事故时有可能带电的金属外壳,底座支架等均需可靠接地.感谢您的阅读，祝您生活愉快。

人防工程供电方案设计规范一、前言人防工程是一项重要的民生工程，旨在为城市居民提供安全的避难场所。

人防工程供电方案设计对于确保人防工程的正常运行和居民的生命安全具有非常重要的意义。

本文将对人防工程供电方案的设计规范进行详细介绍，以确保人防工程供电系统的可靠性和安全性。

二、设计原则1. 安全性原则：供电系统应具有良好的安全性，能够确保在紧急情况下为人防工程提供可靠的电力支持。

2. 可靠性原则：供电系统应具有高度的可靠性，能够确保在各种非常规情况下依然正常工作，及时为人防工程提供必要的电力支持。

3. 经济性原则：供电系统在保证安全和可靠性的前提下，应尽量降低建设成本和运行维护成本，提高经济性。

4. 环保性原则：供电系统的设计应具有良好的环保性，尽可能采用清洁能源和节能技术，减少对环境的影响。

三、设计内容1. 供电系统设计：根据人防工程的规模和功能定位，确定供电系统的设计方案，包括主要用电设备的选型、布置和配电系统的设计。

2. 电源选择：根据人防工程的位置和周边环境，选择合适的电源供应方式，包括市政电网供电、备用发电机供电、或者其他可靠的备用电源供电。

3. 电力线路设计：根据人防工程的布置和结构特点，设计合理的电力线路，确保供电系统的布线合理、安全可靠。

4. 供电设备选型：根据人防工程的特点和用电需求，选用符合国家相关标准的供电设备，并确保设备的可靠性和安全性。

5. 自动化控制设计：为了提高供电系统的智能化程度和运行效率，设计合理的自动化控制系统，包括自动化开关、智能配电设备等。

6. 安全防护设计：在供电系统设计中，考虑到供电设备和线路的安全防护措施，确保在危险情况下能够迅速切断电源，确保人员和设备的安全。

四、设计要求1. 设计应符合国家相关标准和规范，确保供电系统的安全可靠。

2. 设计应充分考虑到人防工程的特点和用电需求，确保供电系统的合理性和经济性。

3. 设计应具有较强的可操作性和可维护性，以便于后期运营和维护。

(规范)人民防空地下室设计规范电气部分最全的范本（风格一）一、引言人民防空地下室是重要的避难场所，为了确保其正常运行和安全使用，电气部分的设计必须符合一定的规范和要求。

本文档旨在制定人民防空地下室设计规范电气部分，以确保电气设备的选择、布局、安装和使用都能满足防空地下室的特殊要求。

二、范围本文档适用于人民防空地下室设计规范电气部分，包括电源系统、照明系统、通信系统、监控系统等方面的设计要求。

三、电源系统设计要求1. 电源系统的设计应满足供电可靠、稳定的要求，应采用双回路供电，以确保负荷的持续供电。

2. 电源系统的选择应符合国家相关标准和规范，需要优先选择安全可靠、高效节能的电源设备。

3. 电源系统的设备布局应合理，应充分考虑防空地下室的空间限制，确保设备的排布紧凑、易于维护和管理。

四、照明系统设计要求1. 照明系统的设计应考虑到防空地下室的特殊环境，应具备防爆、防水、防尘等防护性能，以确保照明设备在紧急情况下的正常使用。

2. 照明系统的照度要求应满足相应标准和规范，保证防空地下室的使用者在黑暗中具有足够的照明度。

3. 照明系统的安装位置和数量应根据防空地下室的功能和布局进行合理设置，以确保全面照明和充分照明。

五、通信系统设计要求1. 通信系统的设计应考虑到防空地下室内通讯的特殊需求，应具备抗干扰、抗干涉和抗毁坏等能力。

2. 通信系统的设备选择应符合国家相关标准和规范，应具备高清晰度、高保密性和高可靠性。

3. 通信系统的布局应合理，设备间应保持足够的间距，以避免相互干扰。

六、监控系统设计要求1. 监控系统的设计应符合国家相关标准和规范，应具备高清晰度、高可靠性和全天候监控的能力。

2. 监控系统应覆盖防空地下室的主要区域，包括入口、出口、通道、安全门等重要位置，以确保全面监控和有效管理。

七、附件本文档涉及的附件包括：电源系统布置图、照明系统布置图、通信系统布置图、监控系统布置图等。

具体内容以附件为准。

人防工程电气应注意事项有哪些人防工程的防护功能是我们在启动人防工程时的首要考虑问题，其次，由于人防工程的位置处于地下，因此，在人防工程的设施上，还不得不考虑电气的安装。

那么，人防工程电气应注意事项有哪些?今天，我带着大家一起来学习以下吧!人防工程电气应注意事项有哪些一、底板的电气注意事项1、无桩基人防地下室底板钢筋未形成接地网及防护密闭门门框未接地，各种配电箱内电气接地未直接从接地网引入。

在无桩基人防地下室底板上下层周边钢筋每个角点须电焊，并沿工程宽度方向每5m焊一点，沿长度方向每10一20m焊一点，组成焊接钢筋网。

在焊接钢筋网上的钢筋搭接处须电焊，若顶、底板为梁板结构，则主梁主筋(至少二根)与板的横向钢筋每5—8m电焊一点，并做好接地电阻测试，如接地电阻值不能满足时，应另行加设接地装置。

每扇防护密闭门门框角钢应用25×4扁铁与底板上层钢筋电焊，此上层钢筋至少有一点与焊接钢筋网电焊连接。

各种配电箱内电气接地应用40×4扁铁直接从接地钢筋网引入。

2、电气管线直接从人防区引人非人防区，或防护单元之间未做防护密闭措施。

在底板中穿过临空墙、密闭墙和临战封堵处的电气管线，应引至墙体两侧，在墙体内安装密闭盒，两个密闭盒用镀锌钢管连接，钢管中间设密闭肋，密闭肋应用3—4mm钢板并和镀锌管双面满焊，当钢管直径小于32mm时，密闭盒可采用86型接线盒代替，钢管直径为32—50mm时，应用厚3mm钢板焊接成250×180×120mm密闭盒。

两个密闭盒应相互错开以保证墙体厚度，密闭盒不能作为灯具、配电箱接线盒用。

3、有防护密闭要求或暗-敷在混凝土墙内的电气管线的材质采用薄壁管。

埋设在混凝土内电气管线管材应用厚壁管，在密闭段区域内的管材应用镀锌钢管。

二、墙板的电气注意事项1、在人防临空墙、密闭墙、楼板、临战封堵处穿越电缆桥架、母线槽。

当电缆桥架穿过临空墙、密闭墙时，应在墙体中预埋套管，套管中间设密闭肋，应保证一根套管穿一根电缆，井在其套管处做好密闭措施。

人防工程电气设计的要点人防工程电气设计的要点如下：1. 电源供应设计：人防工程需要安全可靠的电源供应系统，包括主供电系统和备用电源系统。

主供电系统应该是可靠的，可以从公共电网供电或者从独立的电源发电机组供电。

备用电源系统应该具有自动切换功能，在主供电故障时能够实现无间断供电。

2. 照明设计：人防工程需要充足的照明，以确保人员在紧急情况下能够快速、安全地疏散。

照明系统应该设计合理，覆盖面积广，同时应该考虑节能和环保因素。

应该采用紧急照明装置，以确保在电力供应中断时仍能提供足够的照明。

3. 防火电气设计：人防工程需要防火电气系统，包括火灾报警系统、自动灭火系统等。

这些系统应该能够及时、准确地发现火灾并采取相应的措施。

防火电气系统的设计应该符合相关的国家标准和规范，确保系统的可靠性和安全性。

4. 应急通信设计：人防工程需要应急通信系统，以确保在紧急情况下能够及时、可靠地与外界通信。

通信系统应该覆盖整个人防工程区域，并且在电力供应中断时能够继续工作。

通信系统应该具有互联互通的能力，以与其他相关系统进行联动。

5. 监控系统设计：人防工程需要监控系统，以确保实时监测人防工程区域的情况。

监控系统应该覆盖整个人防工程区域，并且能够及时发现异常情况。

监控系统应该具有高清晰度、广角、全天候工作的能力，并且应该将监控信号传输到监控中心。

人防工程电气设计的要点还包括系统的可靠性、可用性和可维护性等方面的考虑。

设计人员应该按照相关的国家标准和规范进行设计，并且应该考虑到人防工程的具体需求和实际情况，确保安全性和实用性。

人防工程临时用电方案一、前言人防工程是国家重要的基础设施，是在国家和人民生命财产受到严重威胁时提供保护和救助的重要场所。

为了保证人防工程正常运行，临时用电方案显得尤为重要。

本方案主要目的是规定人防工程临时用电的供电原则、用电管理措施、安全保障要求等，以确保临时用电的安全稳定运行。

二、供电原则1.安全原则人防工程临时用电的供电必须基于安全原则，确保用电设备的正常运行，提高设备的可靠性和安全性。

2.稳定原则临时用电供电系统必须保障供电的稳定性，避免因电力不稳定而影响到人防工程的正常运行。

3.经济原则在遵守安全和稳定原则的前提下，尽可能采用经济、合理的供电方式，节约用电成本。

4.环保原则选择节能环保型设备进行供电，减少对环境的影响。

三、临时用电管理措施1.电气设备的选择在人防工程临时用电中，必须使用符合国家标准和安全规定的电气设备，确保用电设备的正常运行。

2.电气设备的安装电气设备的安装必须符合相关的安全要求，合理布置，避免设备间的干扰和冲突。

3.设备检查对临时用电设备进行定期的巡视和检查，确保设备的正常运行。

4.用电监控建立临时用电设备的监控系统，及时发现故障并进行处理，避免因故障而影响人防工程的正常运行。

5.用电记录对临时用电进行详细、规范的记录，包括用电量、用电设备运行情况等，以便对用电情况进行分析和管理。

四、安全保障要求1.防火措施在人防工程临时用电中，必须加强对用电设备的防火措施，避免因用电设备故障而引发火灾。

2.防护措施对临时用电设备进行合理的防护，避免设备受到外部环境的影响。

3.备用电源在临时用电系统中，必须配备备用电源设备，以备电源突然中断时的应急处理。

4.安全操作临时用电设备的操作必须由专业人员进行，确保操作人员的安全。

五、供电方案基于上述原则和要求，人防工程临时用电方案可以采用以下几种供电方式：1.临时发电机供电通过设置临时发电机，进行临时用电供电。

发电机的选择必须根据人防工程的实际需要来确定功率和型号。

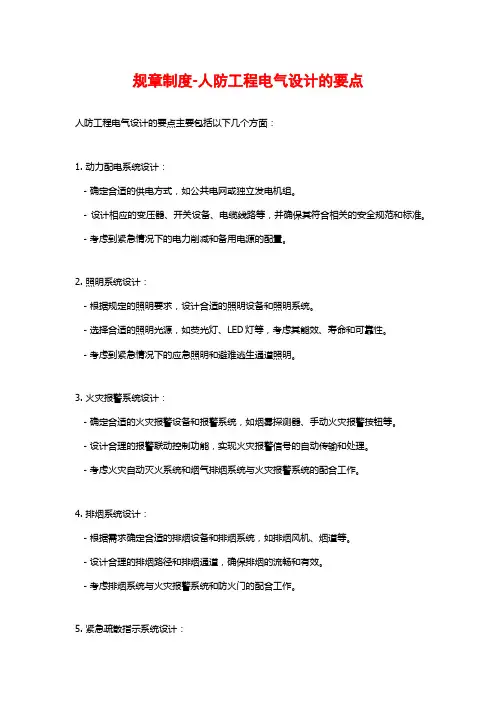

规章制度-人防工程电气设计的要点
人防工程电气设计的要点主要包括以下几个方面：
1. 动力配电系统设计：
- 确定合适的供电方式，如公共电网或独立发电机组。

- 设计相应的变压器、开关设备、电缆线路等，并确保其符合相关的安全规范和标准。

- 考虑到紧急情况下的电力削减和备用电源的配置。

2. 照明系统设计：
- 根据规定的照明要求，设计合适的照明设备和照明系统。

- 选择合适的照明光源，如荧光灯、LED灯等，考虑其能效、寿命和可靠性。

- 考虑到紧急情况下的应急照明和避难逃生通道照明。

3. 火灾报警系统设计：
- 确定合适的火灾报警设备和报警系统，如烟雾探测器、手动火灾报警按钮等。

- 设计合理的报警联动控制功能，实现火灾报警信号的自动传输和处理。

- 考虑火灾自动灭火系统和烟气排烟系统与火灾报警系统的配合工作。

4. 排烟系统设计：
- 根据需求确定合适的排烟设备和排烟系统，如排烟风机、烟道等。

- 设计合理的排烟路径和排烟通道，确保排烟的流畅和有效。

- 考虑排烟系统与火灾报警系统和防火门的配合工作。

5. 紧急疏散指示系统设计：
- 确定合适的紧急疏散指示设备，如疏散指示灯、疏散指示标识等。

- 设计合理的疏散通道和逃生路径，确保人员在紧急情况下能够快速安全地疏散。

- 考虑到紧急疏散指示设备与火灾报警系统和照明系统的配合工作。

以上是人防工程电气设计的一些主要要点，具体设计还需根据不同场所和要求进行细化和深入研究。

同时，设计过程中要充分考虑国家、地方和行业相关的规范和标准，确保设计的安全性、可靠性和可操作性。

人防工程电气安装方案一、引言人防工程电气安装是指在防护设施、设备、装备的基础上，依据工程技术标准和规范，采用电气技术，在人防工程中实施电气设备安装、调试和运行管理。

人防工程电气安装将在确保人防工程正常运行的基础上，加强电气设备的稳定性和可靠性，确保人防工程在遇到紧急情况时能够快速、安全地运行。

二、电气安装的基本要求1. 符合国家有关法律法规、标准和规范的要求，同时符合人防工程相关技术标准和规定。

2. 保证电气设备的安全性和可靠性，尽可能避免因电气原因引发事故。

3. 保证电气设备的操作、维护管理方便和有效，减少设备故障率，保证人防工程的正常运行。

4. 保证电气设备的节能、环保和经济性，降低人防工程的运行成本。

三、电气安装的主要内容1. 电气设备的选型和布置人防工程电气设备主要包括供电系统、照明系统、通风系统、报警系统等。

在选型和布置时，必须考虑设备的可靠性和安全性，充分考虑设备的节能和环保性能。

2. 电气设备的安装电气设备的安装必须符合相关的技术标准和规范，使用的电缆、线路、开关、插座等电气设备必须符合国家标准，技术参数必须符合设计要求，安装要工整、可靠，符合安全和美观性要求。

3. 电气设备的调试和运行完成电气设备的安装后，必须进行严格的调试和检验工作，确保设备的正常运行。

同时，对电气设备的运行参数、电流、电压等进行监测和记录，及时发现和排除设备运行中的异常情况。

4. 电气设备的维护和管理对电气设备必须进行定期的维护和保养工作，包括清洁、检查、紧固、润滑、调校和更换易损件等。

同时，建立健全的设备档案和维护保养记录，保证设备的长期稳定运行。

四、人防工程电气安装的常见问题及对策在人防工程电气安装中，常见的问题包括线路故障、设备选型不当、维护保养不及时等。

针对这些问题，我们应该采取以下对策：1. 对电气线路采取双绝缘设计，增加电气设备的绝缘性能，减少线路故障的发生，提高设备的可靠性和稳定性。

2. 在选型和布置时，应根据人防工程的实际情况和需求，选择适合的电气设备，确保设备的质量和性能。
