人防工程机电安装图文详解一、人防区预留预埋一般要求1、人防预留预埋的内容：人防区内各专业的预留预埋线管和套管。

2、各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均在平时预埋几根备用管，管径为65mm，管壁厚度不小于2.5mm的热镀锌钢管。

3、各种穿越外墙、临空墙、防护密闭隔墙和密闭隔墙的电缆管线作好预埋，预留备用管，并作好防护密闭或密闭处理。

4、由地下室配电房各引一路低压电缆至各人防区配电箱，相邻地块战时区域电站引来的人防电源作为战时备用电源。

战时电源临战时需在3天转换时限内完成调试，平时做好电源回路的预埋管工作。

5、各种设备安装的预留孔洞。

二、人防施工注意事项1、所有穿越人防区防护密闭隔墙、密闭隔墙及顶板的压力管道均需预留防护密闭套管，防护套管做法参照图集07FS02（人防水），重力排水不得穿越人防区隔墙及顶板。

2、人防防爆地漏安装应符合07FS02（人防水）规定。

防爆地漏安装需要注意建筑后浇层厚度，控制好地漏安装标高，安装完毕后地漏盖需取下另行存放，地漏内采用编织袋内装锯木屑填塞饱满密实，以防堵塞。

待建筑地面完成后再安装地漏盖。

3、人防区暗装电气管路均采用壁厚不小于2.5mm的热镀锌钢管，穿过人防隔墙及顶板的电气管线，需按照05SFD10（人防电）规定做防护密闭处理，明配管需预留穿人防隔墙及顶板的密闭套管，密闭套管做法详05SFD10（人防电）。

并需注意战时如信号管、检测管等穿防护墙的备用预留管。

4、人防区战时安装的风管穿防护墙处需随结构施工预留符合密闭要求的预留管，预留管尺寸、坐标、标高均需核对各专业图纸做综合排布，以免造成各专业间管线冲突，人防通风各种预留管道均需符合人防规范要求。

三、各种穿防护墙密闭做法1、电气钢管采用钢板密闭肋,厚3~4mm，钢板密闭肋应与结构钢筋焊牢。

2、电气刚性阻燃塑料管采用相同质材塑料板制作密闭肋,板厚gt;5mm。

3、通风管钢管厚度应不小于3mm，密闭肋厚5～6mm，出墙面长度应为100mm。

人防工程电气设计的要点人防工程电气设计的要点如下：1. 电源供应设计：人防工程需要安全可靠的电源供应系统，包括主供电系统和备用电源系统。

主供电系统应该是可靠的，可以从公共电网供电或者从独立的电源发电机组供电。

备用电源系统应该具有自动切换功能，在主供电故障时能够实现无间断供电。

2. 照明设计：人防工程需要充足的照明，以确保人员在紧急情况下能够快速、安全地疏散。

照明系统应该设计合理，覆盖面积广，同时应该考虑节能和环保因素。

应该采用紧急照明装置，以确保在电力供应中断时仍能提供足够的照明。

3. 防火电气设计：人防工程需要防火电气系统，包括火灾报警系统、自动灭火系统等。

这些系统应该能够及时、准确地发现火灾并采取相应的措施。

防火电气系统的设计应该符合相关的国家标准和规范，确保系统的可靠性和安全性。

4. 应急通信设计：人防工程需要应急通信系统，以确保在紧急情况下能够及时、可靠地与外界通信。

通信系统应该覆盖整个人防工程区域，并且在电力供应中断时能够继续工作。

通信系统应该具有互联互通的能力，以与其他相关系统进行联动。

5. 监控系统设计：人防工程需要监控系统，以确保实时监测人防工程区域的情况。

监控系统应该覆盖整个人防工程区域，并且能够及时发现异常情况。

监控系统应该具有高清晰度、广角、全天候工作的能力，并且应该将监控信号传输到监控中心。

人防工程电气设计的要点还包括系统的可靠性、可用性和可维护性等方面的考虑。

设计人员应该按照相关的国家标准和规范进行设计，并且应该考虑到人防工程的具体需求和实际情况，确保安全性和实用性。

人防工程施工课件一、人防工程概述1. 人防工程的定义人防工程，即人民防空工程，是指为了保障战时人民防空需要而兴建的地下工程和其他防护设施。

它包括地下指挥所、地下医院、地下仓库、地下通信站等。

2. 人防工程的重要性人防工程是国家安全和战争胜利的重要保障，是保护人民生命财产安全的重要手段，也是战争条件下继续进行斗争的重要基地。

二、人防工程施工流程1. 施工准备a. 技术准备：熟悉施工图纸，编制施工组织设计，制定施工方案。

b. 施工现场准备：清理场地，开挖排水沟，搭建临时设施。

c. 施工材料准备：采购所需材料，进行材料验收。

2. 施工方法及工艺a. 土方开挖：采用机械开挖，人工清底，进行边坡支护。

b. 基础施工：进行基础垫层施工，安装钢筋，浇筑混凝土。

c. 主体结构施工：按照设计图纸进行墙体、顶板、底板的施工。

d. 防水施工：进行防水层施工，确保工程防水效果。

e. 通风、排水、供电等附属设施施工。

3. 施工质量控制a. 严格把控施工材料质量，确保原材料合格。

b. 加强施工过程控制，确保施工质量。

c. 做好施工记录，为工程验收提供依据。

4. 施工安全措施a. 制定施工现场安全管理制度，明确安全责任。

b. 对施工现场进行定期安全检查，发现问题及时整改。

c. 对施工人员进行安全教育培训，提高安全意识。

三、人防工程常见问题及处理方法1. 工程质量问题a. 开挖过程中发现地质条件与设计不符，应及时调整施工方案。

b. 施工过程中，发现结构受力不均匀、变形过大等问题，应立即停工，查找原因，进行整改。

2. 安全隐患问题a. 施工现场通风不良，应加强通风设施建设，确保施工现场空气流通。

b. 施工现场存在高空作业、电气作业等危险性较大的作业，应制定专项安全措施，确保施工安全。

四、人防工程验收及维护1. 工程验收a. 验收依据：施工图纸、施工规范、验收标准等。

b. 验收程序：施工单位自检，监理单位初验，建设单位终验。

2. 工程维护a. 定期对工程进行检查，发现问题及时处理。

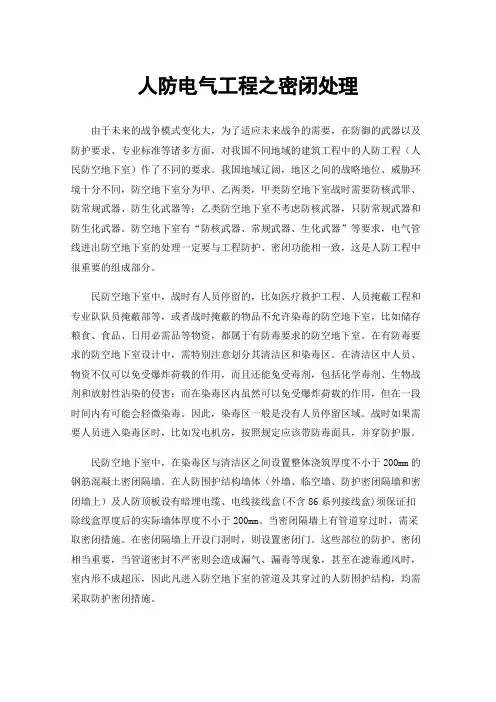

人防电气工程之密闭处理由于未来的战争模式变化大，为了适应未来战争的需要，在防御的武器以及防护要求、专业标准等诸多方面，对我国不同地域的建筑工程中的人防工程（人民防空地下室）作了不同的要求。

我国地域辽阔，地区之间的战略地位、威胁环境十分不同，防空地下室分为甲、乙两类，甲类防空地下室战时需要防核武罪、防常规武器、防生化武器等；乙类防空地下室不考虑防核武器，只防常规武器和防生化武器。

防空地下室有“防核武器、常规武器、生化武器”等要求，电气管线进出防空地下室的处理一定要与工程防护、密闭功能相一致，这是人防工程中很重要的组成部分。

民防空地下室中，战时有人员停留的，比如医疗救护工程、人员掩蔽工程和专业队队员掩蔽部等，或者战时掩蔽的物品不允许染毒的防空地下室，比如储存粮食、食品、日用必需品等物资，都属于有防毒要求的防空地下室。

在有防毒要求的防空地下室设计中，需特别注意划分其清洁区和染毒区。

在清洁区中人员、物资不仅可以免受爆炸荷载的作用，而且还能免受毒剂，包括化学毒剂、生物战剂和放射性沾染的侵害；而在染毒区内虽然可以免受爆炸荷载的作用，但在一段时间内有可能会轻微染毒。

因此，染毒区一般是没有人员停留区域。

战时如果需要人员进入染毒区时，比如发电机房，按照规定应该带防毒面具，并穿防护服。

民防空地下室中，在染毒区与清洁区之间设置整体浇筑厚度不小于200mm的钢筋混凝土密闭隔墙。

在人防围护结构墙体（外墙、临空墙、防护密闭隔墙和密闭墙上）及人防顶板设有暗埋电缆、电线接线盒(不含86系列接线盒)须保证扣除线盒厚度后的实际墙体厚度不小于200mm。

当密闭隔墙上有管道穿过时，需采取密闭措施。

在密闭隔墙上开设门洞时，则设置密闭门。

这些部位的防护、密闭相当重要，当管道密封不严密则会造成漏气、漏毒等现象，甚至在滤毒通风时，室内形不成超压，因此凡进入防空地下室的管道及其穿过的人防围护结构，均需采取防护密闭措施。

为了保证人民防空地下室的密闭性，对于进、出防空地下室的电气线路，根据线路特点，做出不一样的要求。

人防区工程钢筋一、人防外墙与顶板、楼板、底板钢筋（07FG01-58页）尺寸小的构件钢筋锚入到尺寸大的构件里面1、顶板厚度<外墙厚度顶板钢筋锚到外墙顶板上排钢筋：锚到外墙1.7laf顶板下排钢筋：弯锚到外墙里面15d外墙钢筋：顶部钢筋弯锚到顶板里面12d底部钢筋弯锚到底板里面1.5laf底板钢筋：弯锚到外墙里面15d2、顶板厚度>外墙厚度外墙钢筋锚到顶板顶板上排钢筋：锚到外墙15d顶板下排钢筋：弯锚到外墙里面15d外墙钢筋：顶部钢筋弯锚到顶板里面1.5laf底部钢筋弯锚到底板里面1.5laf底板钢筋：弯锚到外墙里面15d3、内墙与顶板底板钢筋构造内墙纵筋:锚到顶板里面0.7laf，平直段长度≥12d锚到底板里面竖直长度b，弯钩长度ab≥0.5laf,a:max(12d,150)b≥0.6laf,a:max(10d,150)b≥0.7laf,a:max(8d,150)b≥0.8laf,a:max(6d,150)二、人防工程梁柱钢筋（07FG01-63页）参照16G图集16G101-167页1、边柱柱子钢筋：柱子钢筋锚到梁里面，锚固长度1.5laf，配筋率≥1.2%时，分两批截断（不能在同一个截面截断）配筋率=柱子外侧钢筋/柱子截面尺寸2、中柱柱子钢筋：顶部弯锚12d底部弯锚max（6d，150）梁钢筋：上部钢筋直通下部钢筋能通则通，也可以直锚直锚max（laf，0.5hc+5d）3、顶板框架梁往下弯锚到柱子里面，长度15d，并且伸至梁底4、底板框架梁往上弯锚到柱子里面，长度15d5、中间楼层梁端支座：判断直弯锚，查表laf，跟柱子宽度进行比较（1）柱子宽度>laf直锚直锚长度：max（laf,0.5hc+5d）（hc为框架柱宽度）（2）柱子宽度≤laf弯锚弯锚长度：hc-保护层+15dhc为框架柱宽度满足（设计判断条件）：伸至柱外侧纵筋内侧且平直段长度≥0.4laf 下部钢筋锚固同上部钢筋中间支座：上部钢筋，直通过去下部钢筋，能通则通，也可以在中间支座锚固，直锚max（laf,0.5hc+5d）三、人防工程梁箍筋构造（07FG01-64页）1、上部结构抗震等级大于三级，且防空地下室作为嵌固部位箍筋加密区长度：一级抗震：max（2h，500）二~四级抗震：max（1.5h，500）h为梁高2、上部结构抗震等级为三级及以下时箍筋加密区长度：max（1.5h，500）h指梁的高度3、梁的箍筋根数：加密区=（加密区长度-50）/加密间距（向上取整）+1非加密区=非加密区长度/非加密间距（向上取整）-1 4、梁箍筋加密区箍筋间距SbSb=min(8d，1/4h，150)d钢筋直径，h梁高三、人防工程柱箍筋构造（07FG01-64页）底部：Hn/3上部：Max（Hn/6，500，柱子长边尺寸) Hn指的是柱子净高人防门的分类HM——钢筋混凝土密闭门HFM——钢筋混凝土防护密闭门HHFM——钢筋混凝土活门槛防护密闭门GSFM——钢结构双扇防护密闭门GHSFM——钢结构活门槛双扇防护密闭门JSFM——降落式双扇防护密闭门GSFMG——钢结构双扇防护密闭连通口隔断门NSFM——坡道内开式双扇防护密闭门FMP——防护密闭屏蔽门HK(P)——悬摆式防爆波（屏蔽）活门MGC(P)——密闭观察窗（屏蔽）FFHM——防护防火密闭门DFMP——电控防护密闭屏蔽门FCM——防爆超压排气活门KJH——胶管式防爆波活门DMF——手电动密闭阀门LFMDB——临空墙防护密闭封堵板人防门人防门安装工作流程：安装准备→立框隐检→挂扇调试→除锈涂漆→设置标志→检测验收。

人防配套工程电气设计方案1. 引言人防配套工程是指在城市建设中，为了应对各种灾害和紧急情况，设置的保护民众生命财产安全的设施。

电气设计方案在人防配套工程中起着至关重要的作用，它关系到人防系统的可靠性和安全性。

本文将详细介绍人防配套工程电气设计方案。

2. 设计原则在人防配套工程电气设计中，我们遵循以下原则：1.安全可靠：电气系统应具备安全可靠的特性，能够在紧急情况下提供稳定可靠的供电保障。

2.省能节能：采用先进的电气设备和技术，以提高能源利用效率，降低电力消耗。

3.灵活可扩展：电气系统应具备灵活、可扩展的特性，以适应未来可能的改造和扩建需求。

4.维护方便：电气设备的布置和布线应合理，方便维护和检修。

3. 设计内容3.1 供电系统设计人防配套工程的供电系统设计需要考虑以下几个方面：1.主要供电源：选择主要供电源，通常可以采用市电供电和备用发电机组供电的方式。

2.自动切换开关：在主要供电源故障时，自动切换到备用供电源，保证供电的连续性。

3.防雷设计：设置接地装置和防雷装置，有效防止雷击对电气设备的损害。

3.2 照明系统设计人防配套工程的照明系统设计需要满足以下要求：1.光照亮度要求：根据不同功能区域的需求，确定光照亮度要求和照明等级。

2.紧急照明系统：设置紧急照明系统，保证在断电情况下，紧急出口和疏散通道仍能保持足够的照明。

3.节能照明：采用高效节能的照明设备，如LED灯具，以降低能源消耗。

3.3 配电系统设计人防配套工程的配电系统设计需要考虑以下几个方面：1.主配电柜：将主供电和备用供电通过主配电柜分配到不同的配电柜，实现电能的分配和控制。

2.次配电柜：将电能从主配电柜分配到各个功能区域的配电箱，供给各个设备和照明系统。

3.漏电保护：设置合适的漏电保护装置，防止漏电导致的人身触电和火灾事故。

3.4 控制系统设计人防配套工程的控制系统设计需要满足以下要求：1.自动化控制：采用自动化控制系统，实现对电气设备的智能控制和监控。
