电容传感器及其应用

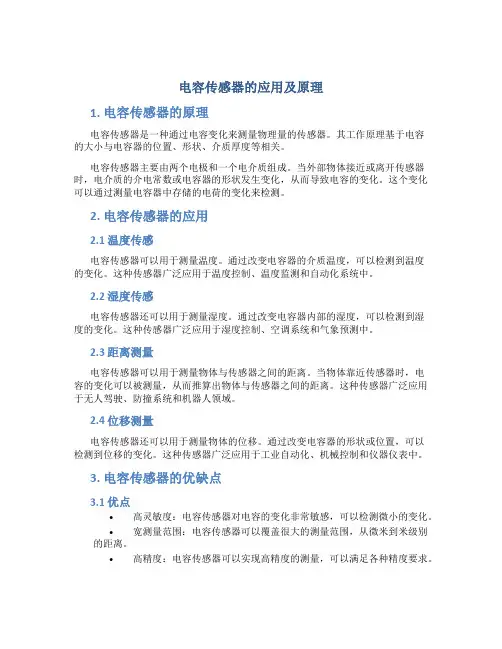

电容传感器的应用及原理1. 电容传感器的原理电容传感器是一种通过电容变化来测量物理量的传感器。

其工作原理基于电容的大小与电容器的位置、形状、介质厚度等相关。

电容传感器主要由两个电极和一个电介质组成。

当外部物体接近或离开传感器时，电介质的介电常数或电容器的形状发生变化，从而导致电容的变化。

这个变化可以通过测量电容器中存储的电荷的变化来检测。

2. 电容传感器的应用2.1 温度传感电容传感器可以用于测量温度。

通过改变电容器的介质温度，可以检测到温度的变化。

这种传感器广泛应用于温度控制、温度监测和自动化系统中。

2.2 湿度传感电容传感器还可以用于测量湿度。

通过改变电容器内部的湿度，可以检测到湿度的变化。

这种传感器广泛应用于湿度控制、空调系统和气象预测中。

2.3 距离测量电容传感器可以用于测量物体与传感器之间的距离。

当物体靠近传感器时，电容的变化可以被测量，从而推算出物体与传感器之间的距离。

这种传感器广泛应用于无人驾驶、防撞系统和机器人领域。

2.4 位移测量电容传感器还可以用于测量物体的位移。

通过改变电容器的形状或位置，可以检测到位移的变化。

这种传感器广泛应用于工业自动化、机械控制和仪器仪表中。

3. 电容传感器的优缺点3.1 优点•高灵敏度：电容传感器对电容的变化非常敏感，可以检测微小的变化。

•宽测量范围：电容传感器可以覆盖很大的测量范围，从微米到米级别的距离。

•高精度：电容传感器可以实现高精度的测量，可以满足各种精度要求。

•无需物理接触：电容传感器可以实现无接触的测量，提高了系统的可靠性和耐用性。

•可靠性高：电容传感器具有较高的信号-to-noise 比率，抗干扰性能强。

3.2 缺点•受环境干扰：电容传感器的测量结果可能会受到环境的影响，例如温度、湿度和电场干扰等。

•涉及电路设计：为了准确测量电容的变化，需要精心设计电路以提供准确的测量和分析。

•价格较高：相比其他传感器，电容传感器的价格相对较高。

4. 总结电容传感器是一种应用广泛的传感器技术，可以用于测量温度、湿度、距离和位移等物理量。

电容传感器的原理及应用电容传感器（Capacitive Sensor）是一种利用电容变化来感知和测量物体位置、形状、压力等参数的传感器。

它基于电容的定义，即两个导体之间的介电常数乘以电容公式中电容的基本构成：两个导体之间的距离以及导体间的面积。

本文将介绍电容传感器的原理和其在实际应用中的各种场景。

一、电容传感器的原理基于电容传感器的工作原理是通过改变电容的值来检测和测量目标的物理量，其基本原理可以分为静电式电容传感器和变容式电容传感器两种。

静电式电容传感器是利用物体与传感器之间的静电场来产生电容变化，进而通过测量电容值的改变来获取物体位置、形状、体积等信息。

在静电式电容传感器中，将一个导电板作为传感器的感应电极，当目标物体靠近导电板时，它的存在会改变电极周围的电场分布，从而改变了电容值。

通过测量电容的变化可以计算出物体与传感器之间的距离或者形状等信息。

变容式电容传感器则是利用可变电容器（Varactor）来测量目标物体的参数。

可变电容器是一种能随外界电压变化而改变电容值的器件，它包含有两个金属板（电极）和介电常数可调的绝缘材料。

当外加电压改变时，绝缘材料的介电常数发生变化，从而导致电容值的变化。

通过测量可变电容器的电容值，可以得到目标物体的参数。

二、电容传感器的应用电容传感器广泛应用于许多领域，例如汽车、医疗、机械等。

下面将介绍几个典型的应用案例。

1. 触摸屏电容传感器在触摸屏技术中得到了广泛应用。

触摸屏利用电容变化来感知用户的触摸操作，以实现对显示屏的控制。

当用户触摸屏幕时，手指与传感器之间会形成电容耦合，这种耦合会改变传感电极之间的电容值。

通过测量电容的变化，可以得到用户触摸的位置，从而实现对显示屏的交互操作。

2. 接近开关电容传感器也常被用作接近开关。

传感器可以检测目标物体与传感器之间的距离，当目标物体靠近传感器时，电容值会发生变化，从而触发开关的动作。

这种接近开关广泛应用于自动化控制系统中，例如安全门、自动水龙头等设备。

电容式传感器原理及其应用
传感器通常由两个电极组成：一个是探测电极，用于和物体接触形成
电容；另一个是参考电极，用于和环境隔离，提供一个参考电容。

当物体
接近传感器时，探测电极和参考电极之间的电容会发生变化。

1.位置检测：在机器人、自动门、车辆等设备上，可以使用电容式传
感器来检测物体的位置，以便进行准确控制。

2.形状检测：电容式传感器可以根据物体所形成的电容来检测物体的
形状，适用于模具、雕塑、冲压等领域。

3.压力检测：电容式传感器可以根据物体施加的压力来测量电容的变化，常用于汽车空调系统、机械手等设备中的压力控制。

4.湿度检测：在湿度计、空调、除湿器等设备中，电容式传感器可以
通过测量物体和介质之间的相对湿度来判断湿度的变化。

5.液位检测：电容式传感器可以通过测量液体的介电常数来判断液位
的高低，用于液位测量仪表、储罐等设备。

6.运动检测：电容式传感器可以通过检测物体运动时电容的变化来实
现运动检测，常用于门禁系统、人体感应灯等。

7.接近开关：电容式传感器可以检测物体与传感器之间的距离，常用
于接近开关、自动水龙头、触摸屏等设备。

8.手势识别：电容式传感器可以检测手的位置和动作，实现手势识别，常用于智能手机、智能手表等设备中。

总结来说，电容式传感器具有广泛的应用领域，可以用于位置检测、形状检测、压力检测、湿度检测等。

其原理是通过测量电容的变化来获取物体或环境的相关信息，为现代科技领域提供了重要的技术支持。

电容式传感器的原理与应用电容式传感器是一种常见的传感器，其原理是利用电容的变化来检测所测量的物理量的变化。

本文将介绍电容式传感器的原理、类型以及应用。

一、电容式传感器的原理电容式传感器利用电容变化的原理来检测所测量的物理量的变化。

其基本构造为两个电极之间留有空气或被测介质的电容器。

当电容器的电极间距离变化时，电容值会随之变化，因为电容与电极间距离的平方成反比。

电容式传感器的基本结构包括电极、隔离板、悬浮件和支撑件等组成部分。

其中悬浮件被设计成可弯曲或可振动的形式，当所测量的物理量施加到悬浮件上时，悬浮件会变形或振动，会导致电极之间的距离产生变化，进而改变电容的值。

二、电容式传感器的类型电容式传感器根据其工作原理和应用场景的不同，可分为多种类型，如下：1.振动型电容传感器振动型电容传感器是利用悬浮件或振动片的振动来改变电容值的。

其优点是量程大、精度高，广泛应用于加速度、压力等测量。

例如，加速度传感器中的电容式传感器就属于振动型电容传感器。

2.压电型电容传感器压电型电容传感器利用压电效应来检测物理量。

该传感器常用于测量某些材料的内部应力和变形情况，如岩石、混凝土等。

压电型电容传感器的优点在于测量范围宽、灵敏度高。

3.电流型电容传感器电流型电容传感器是在电容体中加入激励电流，通过检测电容的交流电流来测量物理量。

电流型电容传感器主要用于流量、液位、水位等测量。

其优点在于对介质粘度、温度等影响较小。

三、电容式传感器的应用电容式传感器广泛应用于多种物理量的测量，包括加速度、压力、位移、形变、流量、温度等，下面举几个例子：1.安全气囊电容式传感器常常被用于测量车辆的加速度和碰撞计算，从而触发安全气囊的充气。

2.坐标测量在机器人和自动化控制系统中，电容式传感器可以用于测量工具或物品的精确位置和距离。

医学领域中，电容式传感器也可以用于手术操作的精确定位。

3.液位传感器电容式液位传感器是测量液体或粉状物体液位或介质密度的重要设备。

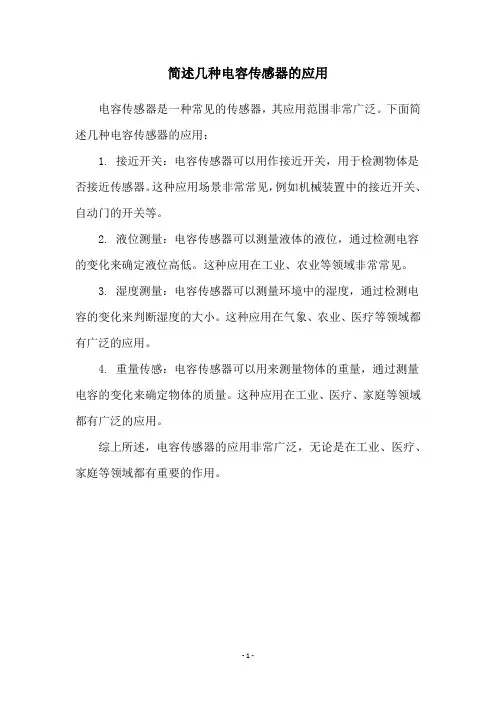

简述几种电容传感器的应用
电容传感器是一种常见的传感器，其应用范围非常广泛。

下面简述几种电容传感器的应用：
1. 接近开关：电容传感器可以用作接近开关，用于检测物体是否接近传感器。

这种应用场景非常常见，例如机械装置中的接近开关、自动门的开关等。

2. 液位测量：电容传感器可以测量液体的液位，通过检测电容的变化来确定液位高低。

这种应用在工业、农业等领域非常常见。

3. 湿度测量：电容传感器可以测量环境中的湿度，通过检测电容的变化来判断湿度的大小。

这种应用在气象、农业、医疗等领域都有广泛的应用。

4. 重量传感：电容传感器可以用来测量物体的重量，通过测量电容的变化来确定物体的质量。

这种应用在工业、医疗、家庭等领域都有广泛的应用。

综上所述，电容传感器的应用非常广泛，无论是在工业、医疗、家庭等领域都有重要的作用。

- 1 -。

电容式传感器的原理及应用电容传感器是将被测的非电量的变化转换为电容量变化的一种传感器,它不仅能测量荷重、位移、振动、角度、加速度等机械量,还能测量液面、料面、成分含量等热工参量。

这种传感器具有高阻抗、小功率、动态范围大、动态响应较快、几乎没有零漂、结构简单和适应性强等优点。

因此,电容传感器在自动检测技术中占有很重要的地位,并得到广泛的应用。

电容式传感器有着许多优点,应用也非常广泛,本文介绍了电容式传感器的工作原理,应用及发展趋势。

一．基本原理电容式传感器的基本原理是将被测量的变化转换成传感元件电容量的变化，再经过转换电路变成电信号输出。

由物理学可知,两个平行金属板组成的电容器,如果忽略了边缘效应,其电容为C=εS/d。

可见在三种参数中保持其中两个不变而仅仅改变第三个参数电容就会改变,因此电容式传感器可以分为三种类型。

1.1变间距型电容传感器如图(1)所示,1为固定极板,2为可动极板。

当可动极板向上移动x,则电容的增量为ΔC=εS/(d-x)-εS/d=-εS/d(x/(d-x))=C0/d(x/(1-x/d))所以灵敏度S=Δx=C0/d=C0/d(1+x/d+x/d2+x/d3+……)。

从上式中可以看出,电容的变化量与极板移动的位移有关,而且当x/d<<1时,可以近似地认为ΔC=S·x，成线性关系。

为了提高灵敏度可以适当减小电容器初始间距和增大初始电容值。

1.2变面积型电容传感器如图所示,下面的极板为动片,上面的极板为定片。

当动片与定片有一相对线位移时,两片金属极板的正对面积变化,引起电容量的变化。

当线位移x=0时,设初始电容量为C0=εab/d,当x≠0时,Cx=ε(a-x)b/d=C0(1-x/a),因此ΔC=-C0x/a,灵敏度S=-C0/a。

可见变面积型传感器是线性传感器,增大初始电容可以提高灵敏度。

1.3变介质型电容传感器二．电容式传感器的应用1.触摸屏广泛应用于我们日常生活各个领域，如手机、媒体播放器、导航系统数码相机、PDA、游戏设备、显示器、电器控制、医疗设备等。

电容传感器(传感器工作原理及应用实例) 第六节电容式传感器以电容器作为敏感元件，将被测物理量的变化转换为电容量的变化的传感器称为电容式传感器。

电容式传感器在力学量的测量中占有重要地位，它可以对荷重、压力、位移、振动、加速度等进行测量。

这种传感器具有结构简单、灵敏度高、动态特性好等许多优点，因此，在自动检测技术中得到普遍的应用。

一、电容式情感器的工作原理现以平板式电容器来说叫电容式传感器的工作原坝。

电容是由两个金属电极，中间有腰电介质构成的，如图4(36所示。

出合构极板N加3:电压时，电极广就盒贮存有电荷(所以电容器实际6:是—个储存电场能的元件。

平板式电容器在忽略边缘6A质效应时，其电容虽(:可长尔为C—:半—l‘d4,J(‘——电容量(F);e一两极板间介质的介电常数(F,m);‘，一一两极板间介质的相对介电常数;q一一真空的介电常数，等于8(85xlo4——极板的面积(m’);J——极板间的距离(m)。

从上式可知，当其中的允、J、q中的任一项发生变化时，都会引起电容量c的变化。

在实际使用时，常使4、6f、q参数中的两项固定，仅改变其中—个参数来使电容量发生变化、根据上述工作原理(电容式传感器可分为三种类型，即改变极板面积的变面积式，改变圾板距离的变间隙式。

改变介电常数的变介电常数式。

在力学传感器中常使用变间隙式电容传感器。

二、电容式传感器的特点(1)结构简单(性能稳定(2)阻抗高，功率小;。

(3)动态响应好，灵敏度高，分辨力强:(4)没有由于振动引起的漂移;(5)闭试导线分布电容对测旦误差影响较大;(6)电容量的变化与极板间距离变化为非线性。

表小5列出了电容式与压电式、应变式、压阻式传感器之间的特性对比。

从表中可以看出电容式传感器在技术特性上比其它传感器有着一系列的优点。

三、电容式荷宣传感器四4(37所示为电容式荷重传感器的结构示意图。

’映在镍铅钥钠块厂加[出“排尺寸川间且等距的圆孔，在园孔内樊[:帖接村带绝缘支架的平板式电容器，然后将每个咀孔内的电容器并联。

电容传感器的原理及应用电容传感器是一种通过测量电容变化来检测和测量其他物理量或环境变化的传感器。

其原理是利用物体与电容极板之间的电容值与物体的性质或环境条件之间的关系来实现测量。

电容传感器一般由两个电极板构成，当物体靠近电容极板时，会导致电容值的变化。

根据电容的定义，当物体靠近电极板时，电场线的密度会增加，导致电容值的增加；相反，当物体离开电极板时，电场线的密度减少，导致电容值的减小。

因此，通过测量电容值的变化，可以实现对物体位置、压力、湿度等参数的测量。

电容传感器有很多应用领域。

以下是一些常见的应用场景：1. 位置检测：电容传感器可以检测物体与电极板的距离，因此可以被用于位置检测。

例如，可将电容传感器应用于机械臂的位置检测，以实现准确的运动控制。

2. 压力测量：当物体施加压力时，会改变电容极板之间的距离和电场的分布，从而导致电容值的变化。

因此，电容传感器可以用于测量物体施加的压力，例如汽车轮胎压力传感器。

3. 液位检测：电容传感器可以用于测量液体的液位，因为液体与电极板之间的电容值与液位的高度有关。

这种应用在水箱、油罐等液体容器中常见。

4. 温度测量：由于温度与物体的介电常数、热膨胀系数等有关，所以电容传感器可以利用这种变化来测量温度。

这种原理被广泛应用于温度计、恒温器等设备中。

5. 湿度测量：湿度也会影响物体的介电常数，从而影响电容值。

电容传感器可以利用这个原理来测量空气中的湿度，例如恒湿器、空调等设备。

6. 目标检测：电容传感器可以用于检测目标物体的存在或位置。

当目标物体靠近传感器时，会导致电容值的变化，从而可以实现目标检测、人体接近开关等应用。

总结起来，电容传感器利用电容值与物体特性或环境条件的关系来测量和检测。

它具有灵敏、可靠、精度高的特点，并且在各种应用领域都有广泛的应用。

电容传感器的发展和应用将进一步推动传感技术在智能设备、工业自动化、环境监测等领域的应用与发展。

电容传感器的原理及应用电容传感器是一种常用于测量电容变化的装置，其原理基于电容的特性。

本文将介绍电容传感器的原理及其应用。

一、电容传感器的原理电容是指在两个电极之间存在电场时，两个电极之间储存的电荷与两极之间的电压之比。

电容传感器利用电容的变化来检测和测量目标物体的性质或状态。

1. 平行板电容传感器原理平行板电容传感器是电容传感器的一种常见形式。

它由两个平行金属板组成，两个板之间通过一个介质隔离，当介质中存在目标物体时，介质的厚度、介电常数或形状等因素会影响电容的变化。

一般来说，当目标物体接近电容传感器时，电容值增加；当目标物体离开时，电容值减小。

2. 变容电容传感器原理变容电容传感器是另一种常见的电容传感器形式。

它由两个电极构成，其中一个电极是固定的，另一个电极可以移动。

当目标物体靠近或移动时，可移动电极受到外力而发生位移，从而改变电容。

通过测量电容的变化，可以反映目标物体的位置、形状、压力等信息。

二、电容传感器的应用电容传感器具有灵敏度高、响应速度快、体积小等特点，广泛应用于各个领域。

1. 工业自动化在工业自动化领域，电容传感器可用于检测和测量物体的存在、位置和状态。

例如，在组装线上，电容传感器可用于检测产品是否完整、位置是否准确等，从而实现自动化生产。

2. 液位检测电容传感器可用于测量液体的液位。

通过将电容传感器安装在容器内或容器外壁上，并与液体相接触，可以根据电容值的变化来判断液体的液位高度。

这在石油化工、环境监测等领域具有重要应用。

3. 触摸屏技术电容传感器在触摸屏技术中起着关键作用。

通过将电容传感器放置在触摸屏上，当用户触摸屏幕时，手指的电容值会改变，触摸点的位置可以通过测量电容值的变化来确定。

4. 医疗设备电容传感器在医疗设备中也得到广泛应用。

例如，可通过电容传感器测量人体的心率、呼吸频率等生命体征信息。

此外，在假肢、矫形器等辅助设备中，电容传感器可用于检测用户的动作和力度，实现智能化控制。

电容式传感器的应用和发展
一、电容式传感器及其应用
1、什么是电容式传感器
电容式传感器是一种能够检测被测目标电容值的变化而产生额外的电
路反应的传感器。

它的特点是可以检测到微小的变化，适用于多种检测应用，如温度、湿度、压力、电阻、反应物浓度的测量。

简单的电容式传感
器由两个平板相互垂直放置，当外界目标的电容发生变化时，传感器的输
出电流也会发生变化。

2、电容式传感器的应用
（1）温度、湿度检测：电容式传感器可以应用于温度、湿度的检测，是温湿度检测技术的重要组成部分。

它可以直接检测温度和湿度变化，并
能够迅速反映温度和湿度的变化，采用更安全、可靠、精确的方法进行环
境检测。

（2）电阻、电容测量：电容式传感器可以用来测量低电阻、电容等。

它可以检测目标物体的负载电容、相对湿度、电阻率等参数，从而实现目
标物体的检测。

它具有较高的精度，可以检测准确性，从而对特定测量应
用起到保护作用。

（3）测量气体浓度：电容式传感器可以用来测量气体浓度。

它可以
根据气体的电容和湿度的变化，可以实现精确测量气体浓度。

它比其他技
术具有更高的精度和可靠性，可以提高工业检测效率。

（4）测量液位：电容式液位传感器可以测量液位。

电容式传感器的工作原理及其应用场景电容式传感器，归根结底，就是利用物体表面的电容变化来测量物体的性质和特征。

它能够通过测量电容值的变化来判断被测量物体的位置、距离、形状、质量等一系列信息，是电子技术和自动控制领域的重要组成部分，被广泛应用于各个领域。

一、电容式传感器的工作原理电容，是指由于由正/负电荷在两个导体之间的集中积聚而形成的电能。

电容式传感器就是通过改变电容的大小来测量物体的特征，即利用感应电容的变化来达到测量目的。

电容式传感器的核心部分是电容感应系统，它由两个平行相对的导电板和一个介质层（通常是空气或是其他绝缘材料）组成。

当被测物体靠近电容感应系统时，由于靠近物体的一侧导电板与物体表面相距变小，从而感应电容减小，反之增大。

这个变化的幅度就代表着被测物体与电容感应系统之间的某种性质和特征，通过读取电容计算出实际测量结果。

二、电容式传感器的应用场景1、压力传感与重量测量电容式传感器常用于压力、重量等动态监测系统中，可以感应其相应物体的动态压力或重量，并输出结果以进行后续的计算或控制。

这种应用场景在航空航天、工业生产、环境水准监测、医疗设备等领域中非常常见。

2、物体定位与距离测量电容式传感器还可以用来测量物体距离，以及物体在特定空间中的位置。

通过感应物体距离或位置的变化，电容式传感器可以非常精准地计算被测物体的位置和距离数据，应用于机器人导航、车辆控制、智能家居等领域。

3、物体识别与分类电容式传感器可以测量物体表面的电容值变化，从而判断不同物体的电容值，根据此来区别及分类不同物体。

这种方法被广泛应用于自动化装置、质量检测、物品分类等领域。

4、流体传感与液位控制电容式传感器在流体中的应用场景也相对广泛，例如，可以通过电容值变化来计算流体浓度、流速、流量、进出口压力等参数，特别适用于医疗、工业、环境、食品等领域的流体传感测控。

总的来说，电容式传感器的工作原理虽然较为简单，但是由于其在多个领域中的应用场景非常广泛，所以其优势在于对不同物体的特征提供了一个高精度、无损的信息采集方式。

电容传感器的原理及应用1引言用电测法测量非电学量时，首先必须将被测的非电学量转换为电学量而后输入之。

通常把非电学量变换成电学量的元件称为变换器；根据不同非电学量的特点设计成的有关转换装置称为传感器，而被测的力学量（如位移、力、速度等）转换成电容变化的传感器称为电容传感器。

从能量转换的角度而言，电容变换器为无源变换器，需要将所测的力学量转换成电压或电流后进行放大和处理。

力学量中的线位移、角位移、间隔、距离、厚度、拉伸、压缩、膨胀、变形等无不与长度有着密切联系的量；这些量又都是通过长度或者长度比值进行测量的量，而其测量方法的相互关系也很密切。

另外，在有些条件下，这些力学量变化相当缓慢，而且变化范围极小，如果要求测量极小距离或位移时要有较高的分辨率，其他传感器很难做到实现高分辨率要求，在精密测量中所普遍使用的差动变压器传感器的分辨率仅达到1～5 μm数量级；而有一种电容测微仪，他的分辨率为0.01 μm，比前者提高了两个数量级，最大量程为100±5 μm，因此他在精密小位移测量中受到青睐。

对于上述这些力学量，尤其是缓慢变化或微小量的测量，一般来说采用电容式传感器进行检测比较适宜，主要是这类传感器具有以下突出优点：(1)测量范围大其相对变化率可超过100%；(2)灵敏度高如用比率变压器电桥测量，相对变化量可达10-7数量级；(3)动态响应快因其可动质量小，固有频率高，高频特性既适宜动态测量，也可静态测量；(4)稳定性好由于电容器极板多为金属材料，极板间衬物多为无机材料，如空气、玻璃、陶瓷、石英等；因此可以在高温、低温强磁场、强幅射下长期工作，尤其是解决高温高压环境下的检测难题。

2原理及应用电容传感器的工作原理是利用力学量变化使电容器中其中的一个参数发生变化的方法来实现信号变换的。

根据改变电容器的参数不同，电容传感器可有3类：2.1改变极板遮盖面积的电容传感器图1是3种这类传感器的原理图，图1(a)中是利用角位移来改变电容器极板遮盖面积。
