手把手教你红外光谱谱图解析一、红外光谱的原理[1]1. 原理样品受到频率连续变化的红外光照射时，分子吸收其中一些频率的辐射，分子振动或转动引起偶极矩的净变化，是振-转能级从基态跃迁到激发态，相应于这些区域的透射光强减弱，透过率T%对波数或波长的曲线，即为红外光谱。
辐射→分子振动能级跃迁→红外光谱→官能团→分子结构2.红外光谱特点红外吸收只有振-转跃迁，能量低；除单原子分子及单核分子外，几乎所有有机物均有红外吸收；特征性强，可定性分析，红外光谱的波数位置、波峰数目及强度可以确定分子结构；定量分析；固、液、气态样均可，用量少，不破坏样品；分析速度快；与色谱联用定性功能强大。
3.分子中振动能级的基本振动形式红外光谱中存在两类基本振动形式：伸缩振动和弯曲振动。
图一伸缩振动图二弯曲振动二、解析红外光谱图1.振动自由度振动自由度是分子独立的振动数目。
N个原子组成分子，每个原子在空间上具有三个自由度，分子振动自由度F=3N-6(非线性分子)；F=3N-5(线性分子)。
为什么计算振动自由度很重要，因为它反映了吸收峰的数量，谱带简并或发生红外非活性振动使吸收峰的数量会少于振动自由度。
U=0→无双键或环状结构U=1→一个双键或一个环状结构U=2→两个双键，两个换，双键+环，一个三键U=4→分子中可能含有苯环U=5→分子中可能含一个苯环+一个双键2.红外光谱峰的类型基频峰：分子吸收一定频率红外线，振动能级从基态跃迁至第一振动激发态产生的吸收峰，基频峰的峰位等于分子或者基团的振动频率，强度大，是红外的主要吸收峰。
泛频峰：分子的振动能级从基态跃迁至第二振动激发态、第三振动激发态等高能态时产生的吸收峰，此类峰强度弱，难辨认，却增加了光谱的特征性。
特征峰和指纹峰：特征峰是可用于鉴别官能团存在的吸收峰，对应于分子中某化学键或基团的振动形式，同一基团的振动频率总是出现在一定区域；而指纹区吸收峰特征性强，对分子结构的变化高度敏感，能够区分不同化合物结构上的微小差异。
红外光谱知识点一、红外光谱的基本原理。
1. 概念。
- 红外光谱（Infrared Spectroscopy，IR）是分子能选择性吸收某些波长的红外线，而引起分子中振动能级和转动能级的跃迁，检测红外线被吸收的情况可得到物质的红外吸收光谱。
2. 分子振动类型。
- 伸缩振动：原子沿键轴方向伸缩，键长发生变化而键角不变的振动，又分为对称伸缩振动（νs）和不对称伸缩振动（νas）。
例如，对于亚甲基（-CH₂ -），对称伸缩振动时两个C - H键同时伸长或缩短；不对称伸缩振动时一个C - H键伸长，另一个缩短。
- 弯曲振动：又称变形振动，是使键角发生周期性变化而键长不变的振动。
它包括面内弯曲振动（如剪式振动δ、面内摇摆振动ρ）和面外弯曲振动（如面外摇摆振动ω、扭曲振动τ）等。
以水分子为例，H - O - H的键角可以发生弯曲变化。
3. 红外吸收的条件。
- 分子振动必须伴随偶极矩的变化。
具有对称中心的分子，如二氧化碳（O = C = O），其对称伸缩振动不产生偶极矩变化，所以在红外光谱中没有该振动的吸收峰；而不对称伸缩振动产生偶极矩变化，有吸收峰。
- 辐射光子具有的能量与发生振动跃迁所需的能量相等。
根据E = hν（h为普朗克常量，ν为频率），只有当红外光的频率与分子振动频率相匹配时，才会发生吸收。
二、红外光谱仪及其工作原理。
1. 仪器类型。
- 色散型红外光谱仪：主要由光源、单色器、样品池、检测器和记录系统等部分组成。
光源产生的红外光经过单色器分光后，依次通过样品池和参比池，被样品吸收后的光强与参比光强比较，检测器检测光强的变化并转换为电信号，经记录系统得到红外光谱图。
- 傅里叶变换红外光谱仪（FT - IR）：基于迈克尔逊干涉仪原理。
光源发出的光经过干涉仪后变成干涉光，再照射到样品上，样品对干涉光有选择地吸收，含有样品信息的干涉光被检测器检测，经计算机进行傅里叶变换处理后得到红外光谱图。
它具有分辨率高、扫描速度快、光通量高等优点。
常见高分子红外光谱谱图解析1. 红外光谱的基本原理1）红外光谱的产生能量变化ννhch==E-E=∆E12ννh∆E=对于线性谐振子μκπνc21=2）偶极矩的变化3）分子的振动模式多原子分子振动伸缩振动对称伸缩不对称伸缩变形振动AX2：剪式面外摇摆、面外扭摆、面内摇摆AX3：对称变形、反对称变形. 不同类型分子的振动线型XY2：对称伸缩不对称伸缩弯曲弯曲型XY2：不对称伸缩对称伸缩面内弯曲（剪式）面内摇摆面外摇摆卷曲平面型XY3：对称伸缩不对称伸缩面内弯曲面外弯曲角锥型XY3：对称弯曲不对称弯曲面内摇摆4）聚合物红外光谱的特点1、组成吸收带2、构象吸收带3、立构规整性吸收带4、构象规整性吸收带5、结晶吸收带2 聚合物的红外谱图1）聚乙烯各种类型的聚乙烯红外光谱非常相似。
在结晶聚乙烯中，720 cm-1的吸收峰常分裂为双峰。
要用红外光谱区别不同类型的聚乙烯，需要用较厚的薄膜测绘红外光谱。
这些光谱之间的差别反映了聚乙烯结构与线性—CH2—链之间的差别，主要表现在1000-870㎝-1之间的不饱和基团吸收不同，甲基浓度不同以及在800-700㎝-1之间支化吸收带不同。
低压聚乙烯（热压薄膜）中压聚乙烯（热压薄膜）高压聚乙烯（热压薄膜）2.聚丙烯无规聚丙烯等规聚丙烯的红外光谱中，在1250-830 cm－1区域出现一系列尖锐的中等强度吸收带（1165、998、895、840 cm－1）。
这些吸收与聚合物的化学结构和晶型无关，只与其分子链的螺旋状排列有关。
3.聚异丁烯CH3H2C CnCH3丁二烯聚合可以生成多种结构不同的异构体。
H2 CHCHC CH2C CHCH2HH2CC CHCH2H2CH 1，2- 顺式1，4- 反式1，4-990、910 cm－1 775、741、690 cm－1 970 cm－1 1，2-聚丁二烯顺式1，4-聚丁二烯用于橡胶的顺式1，4-丁二烯的光谱中，730 cm－1的宽强吸收很特征，但反式1，4-和1，2-结构的吸收虽弱但仍很明显。

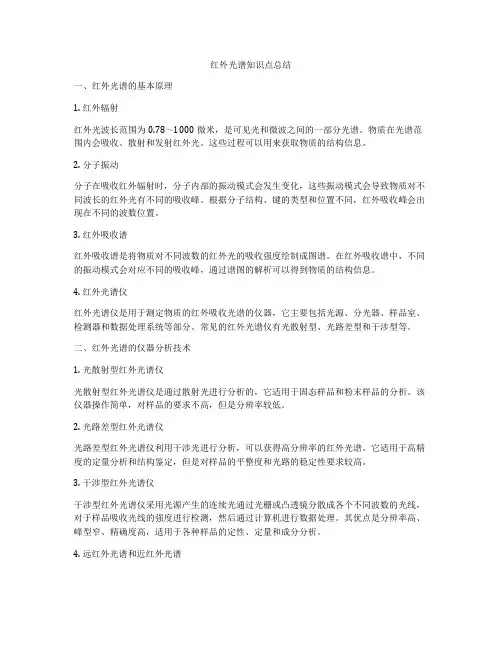

红外光谱知识点总结一、红外光谱的基本原理1. 红外辐射红外光波长范围为0.78～1000微米，是可见光和微波之间的一部分光谱。
物质在光谱范围内会吸收、散射和发射红外光。
这些过程可以用来获取物质的结构信息。
2. 分子振动分子在吸收红外辐射时，分子内部的振动模式会发生变化，这些振动模式会导致物质对不同波长的红外光有不同的吸收峰。
根据分子结构、键的类型和位置不同，红外吸收峰会出现在不同的波数位置。
3. 红外吸收谱红外吸收谱是将物质对不同波数的红外光的吸收强度绘制成图谱。
在红外吸收谱中，不同的振动模式会对应不同的吸收峰，通过谱图的解析可以得到物质的结构信息。
4. 红外光谱仪红外光谱仪是用于测定物质的红外吸收光谱的仪器，它主要包括光源、分光器、样品室、检测器和数据处理系统等部分。
常见的红外光谱仪有光散射型、光路差型和干涉型等。
二、红外光谱的仪器分析技术1. 光散射型红外光谱仪光散射型红外光谱仪是通过散射光进行分析的，它适用于固态样品和粉末样品的分析。
该仪器操作简单，对样品的要求不高，但是分辨率较低。
2. 光路差型红外光谱仪光路差型红外光谱仪利用干涉光进行分析，可以获得高分辨率的红外光谱。
它适用于高精度的定量分析和结构鉴定，但是对样品的平整度和光路的稳定性要求较高。
3. 干涉型红外光谱仪干涉型红外光谱仪采用光源产生的连续光通过光栅或凸透镜分散成各个不同波数的光线，对于样品吸收光线的强度进行检测，然后通过计算机进行数据处理。
其优点是分辨率高、峰型窄、精确度高，适用于各种样品的定性、定量和成分分析。
4. 远红外光谱和近红外光谱远红外光谱仪可以用于检测液体样品和气态样品，其波数范围在4000～400 cm-1之间。
而近红外光谱则适用于固态和半固态样品的分析，波数范围在12500～4000 cm-1之间。
三、红外光谱的谱图解析1. 物质的结构信息根据红外光谱谱图的解析可以获得物质的结构信息，如键的种类、键的位置、分子的构型等。
