高压氧舱简介11

医⽤⾼压氧舱主要技术参数医⽤⾼压氧舱主要技术参数1、主要技术数据1）舱体型式：⼀舱⼆室四门2）主要技术数据及要求：舱体直径：Φ2200mm。

舱体长度：6000mm。

舱体容积：总容积21m3，主舱容积13.8m3、副舱容积7.2m3。

舱内有效⾼度：⼤于1.80m。

地⾯净宽度：0.8m。

3）设计压⼒： 0.30MPa（4.0ATA）。

4）⼯作压⼒： 0.20MPa（3.0ATA）。

5）治疗⼈数：6⼈（4+2）.6）加减压控制⽅式：⼿动控制。

7）加减压速率：最⼩加压速率：作治疗舱时≤0.004MPa/min作过渡舱时≤0.004MPa/min最⼤加压速率：作治疗舱时≥0.050MPa/min作过渡舱时≥0.100MPa/min最⼩减压速率：作治疗舱时≤0.008MPa/min作过渡舱时≤0.008MPa/min最⼤减压速率：作治疗舱时≥0.050MPa/min作过渡舱时≥0.080MPa/min8）温控要求：夏季：24-28℃±2℃冬季：18-22℃±2℃9）舱内噪⾳：加压时：≤65dB（A）空调时：≤60dB（A）空调实际噪⾳在55dB(A)左右10）舱内照度：舱内照度值?≥60Lx 照度不均匀度≤60%。

11）舱内环境氧浓度：≯21%12）吸排氧阻⼒：吸氧阻⼒≮-50Pa 呼⽓阻⼒≯50Pa13）接地电阻值：≯2Ω14）进舱电压：≯12V15）舱外应急装置：从最⾼⼯作压⼒降⾄0.01MPa的时间≤2.5分钟≥1.0分钟2、主要配套设备1）舱体密封门 4套采⽤矩形⾃封式薄壳门舱门净空尺⼨：⾼度1300mm 宽度650mm[⾃封式薄壳矩形门]该密封门采⽤冲压⼀次成型⼯艺进⾏加⼯，门板应⼒分布均匀，只需较⼩的舱内压⼒（0.005MPa）即能将门板与围栏之间进⾏严密的贴合。

舱门的拉⼿采⽤弹⼒⾃封结构，将拉⼿轻轻外拉，拉⼿即可步⼊⾃封弹⼒定位槽内，此时，舱门能严密地贴紧门孔围栏。

封闭舱门的过程中，不需要古⽼⽽复杂的机械锁紧装置，启闭便捷、密封性好。

高压氧舱技术参数（一）舱体部分1.结构形式：双舱四门舱体。

平底、平封头圆形高压氧舱。

★2.氧舱规格要求：舱体直径23400mm,长度W1oIOomn1。

3.最高工作压力0.2MPa.4.治疗人数：20人，其中主舱16人，过渡舱4人。

人均舱容23疗。

5.舱体设计使用年限220年。

6.舱门形式：一次冲压成型高强度薄壳门。

锁紧方式：低压自动锁紧。

★7.舱门透光尺寸及数量：（高X宽）＞1900×1200mm o采用平移门技术。

两端开门。

数量4套。

8.照明方式及数量：冷光源外照明，采用球面照明窗，数量16个。

采用氧舱凸型照明装置。

9.观察窗尺寸及数量：透光直径30Omnb数量8只。

10.摄像窗数量（利用观察窗）：8个，主舱6个、过渡舱2个。

I1递物筒数量：2套，透光直径300mm,主舱、过渡舱各1套。

12.舱内座椅及数量：高压氧舱专用活动座椅（外罩：阻燃等级2B1级），共20个。

13.吸氧装具布局方式及数量：采用新式吸氧装置。

主舱16个，过渡舱4个。

14.舱内装饰的设计采用手术室理念，两侧内壁无夹层，减少细菌残留。

金属材料选用1.5mm 镀锌冷轧钢板，表层静电喷塑，高强度，抗磨，抗撞，阻燃等级为A级。

15.舱内地板采用高档地板革铺面。

16.舱内配设吸痰装置3套：主舱2套、过渡舱1套。

17.舱内配设急救供氧装置3套：主舱2套、过渡舱1套。

18.舱内配呼吸机气源接口装置6套：主舱4套、过渡舱2套。

19.配设生物电无损导联装置接口3套：主舱2套、过渡舱1套。

20.舱内配全方位拾音对讲装置5套：主舱3套、过渡舱2套。

21.舱内配无触点感应式应急呼叫报警装置20套：每人位1套。

22.每舱室均设置自动泄压安全阀2套，并配手动紧急卸压装置。

23.其他配置：23.1每舱室均配设药品柜1套。

（二）操作控制台★设备操作控制方式：采用机械手动+电动遥控+计算机自动化操作三种形式；采用集中控制台。

1.计算机控制系统1套。

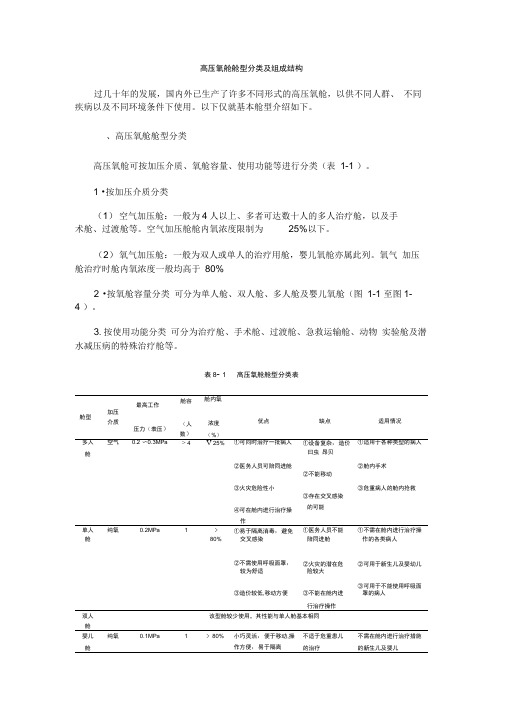

高压氧舱舱型分类及组成结构过几十年的发展，国内外已生产了许多不同形式的高压氧舱，以供不同人群、不同疾病以及不同环境条件下使用。

以下仅就基本舱型介绍如下。

、高压氧舱舱型分类高压氧舱可按加压介质、氧舱容量、使用功能等进行分类（表1-1 ）。

1 •按加压介质分类（1）空气加压舱：一般为4人以上、多者可达数十人的多人治疗舱，以及手术舱、过渡舱等。

空气加压舱舱内氧浓度限制为25%以下。

（2）氧气加压舱：一般为双人或单人的治疗用舱，婴儿氧舱亦属此列。

氧气加压舱治疗时舱内氧浓度一般均高于80%2 •按氧舱容量分类可分为单人舱、双人舱、多人舱及婴儿氧舱（图1-1 至图1-4 ）。

3.按使用功能分类可分为治疗舱、手术舱、过渡舱、急救运输舱、动物实验舱及潜水减压病的特殊治疗舱等。

表8- 1 高压氧舱舱型分类表舱型加压介质最高工作压力（表压）舱容（人数）舱内氧浓度（%）优点缺点适用情况多人空气0.2 〜0.3MPa> 4V 25%①可同时治疗一批病人①设备复杂，造价①适用于各种类型的病人舱曰虫昂贝②医务人员可陪同进舱②舱内手术②不能移动③火灾危险性小③危重病人的舱内抢救③存在交叉感染④可在舱内进行治疗操的可能作单人纯氧0.2MPa1>①易于隔离消毒，避免①医务人员不能①不需在舱内进行治疗操舱80%交叉感染陪同进舱作的各类病人②不需使用呼吸面罩，②火灾的潜在危②可用于新生儿及婴幼儿较为舒适险较大③可用于不能使用呼吸面③造价较低,移动方便③不能在舱内进罩的病人行治疗操作双人该型舱较少使用，其性能与单人舱基本相同舱婴儿纯氧0.1MPa1> 80%小巧灵活，便于移动,操不适于危重患儿不需在舱内进行治疗措施舱作方便，易于隔离的治疗的新生儿及婴儿图1-3 单人氧气加压舱图1-4婴儿氧气加压舱二、氧舱的组成结构高压氧舱的组成结构包括舱体及相关的附属设备。

各种类型的高压氧舱其结构不尽相同，例如手术舱需具备开展手术治疗的一系列设备，潜水减压病治疗舱需有极高的耐压性能等，在此不予一一介绍。

高压氧舱的作用及副作用
高压氧舱是一种医疗设备，通过提供高浓度的氧气和增加环境气压来治疗一些疾病和疗程。

高压氧舱的主要作用包括：
1. 治疗炭疽感染：高压氧可以杀死炭疽菌，提供给感染者更高的存活率。

2. 促进伤口愈合：高浓度的氧气可以增加血液中氧气的含量，促进伤口的修复和愈合。

3. 治疗碳酸氢盐过量：高压氧可以迅速减少碳酸氢盐的浓度，从而减缓或避免酸中毒的发生。

4. 治疗坏疽性软组织感染：高压氧可以改善坏疽组织的血液供应，加速组织恢复和抗感染。

然而，高压氧舱使用也可能产生一些副作用，包括：
1. 气压损伤：长时间处于高氧和高气压环境中可能导致耳疼、头疼、肺膨胀等反应，严重时可能引发气压伤害，如气胸和肺气肿。

2. 中耳损伤：高压氧环境中，快速改变的气压可能导致中耳损伤，包括耳膜穿孔和内耳疼痛。

3. 氧中毒：吸入高浓度氧气时间过长可能导致神经系统功能紊乱、痉挛、晕厥等症状。

4. 火灾危险：高浓度氧气具有火灾、爆炸的危险性，使用时需严格控制火源。

因此，在使用高压氧舱前，需要进行全面评估并遵循医生的指导，以最大程度地减少副作用的风险。

高压氧舱我院自2021年9月24开业以来就引进了高压氧的治疗，高压氧治疗技术的开展，为高压氧治疗适应症患者提供了及时有效的治疗，更为有需要早期进展高压氧治疗的病人争取了珍贵的康复时间。

我院高压氧治疗室人员都是专业知识扎实、临床经历丰富、具有高度责任感的医务人员，他们都曾经到成都军区昆明总医院参加过高压氧专科知识的培训、进修，并取得了高压氧技术操作资格证书，具有扎实的专科理论根底及技术操作技能。

一、什么是高压氧治疗？人们生活在大气包围之中，人体承受着大气层压力的作用，凡超过1ATA〔标准大气压〕的压力，称为“高气压〞。

高压氧治疗是将患者置身于特制的高压氧舱内，单人舱是全舱给氧，多人舱是空气加压，面罩吸氧或气囊式面罩吸氧的方法，以到达治疗诸多疾病的目的，称为“高压氧治疗〞。

我院现引进的是单人氧舱。

见图〔单人氧舱〕。

二、高压氧治疗疾病的七个效应1、机体在低氧或缺氧状态时，高压氧环境能继续维持机体能量供给的平衡，借以补足或更富裕的对组织供氧，调解细胞机能和代谢活动，称为“生物能效应〞。

2、高压氧能置换出溶于机体内的有害气体，使失去活力的血红蛋白、细胞色素氧化酶等活性恢复，称为“解组织效应〞。

3、高压氧能降低氧或缺氧时体内产生的无氧代谢经过氧化后消除，变有毒为无毒，称为“解毒效应〞。

4、高压氧能降低颅内压，改善损伤区域的脑氧供给，称为“血管加压效应〞。

5、高压氧能消除水肿，激活体内生物合成，加快损伤组织的修复过程，称为“消肿修复效应〞。

6、高压氧下能使体内气泡体积缩小，氧也可置换出气泡内的惰性气体，称为“加压消泡效应〞。

7、高压氧能抑制细菌生长，防止感染，称为“抗菌效应〞。

三、高压氧治疗的适应证和禁忌症〔一〕急症适应症1.急性一氧化碳中毒及其他有害气体〔如二氧化碳、硫化氢、氨气等〕。

2.气性坏疽、破伤风及其他厌氧菌感染。

3.减压病。

4.各种原因(如溺水、自缢、电击伤、麻醉意外等)引起心肺复苏后急性脑功能障碍。

医用高压氧舱一、概述高压氧舱主要用于缺氧性和厌氧性疾病治疗、外科创伤手术后治疗、医学教学和医学科学研究、以及康复性治疗。

医用高压氧舱基本上都是筒式结构，根据可同时治疗的人数多少分为大型、中型、小型和单人高压氧舱。

（一）、高压氧舱的外观和结构高压氧舱基本上由舱体部分、控制台、供排气、供排氧、空调、监测、照明、通讯、电视监视和电气等系统组成。

舱体和控制台都是建在地面上，大、中型氧舱一般都设计成二个舱室，分别称为治疗舱和过渡舱，每个舱室各有二扇门，二个舱室各有一扇门分别与舱外相通，在治疗舱和过渡舱连接处各有一扇门可以相互隔开或连通。

控制台建在舱体的外部，与舱体是分开的，控制台上装有各种控制装置和监控设备，如测氧仪、测温仪、对讲机、监视器、流量计、供排气阀门和供排氧阀门等。

供排气和供排氧管路都安装在地下或舱体底部，大多数高压氧舱的舱体下建有地下室或半地下室，供气和供氧管路系统就安装在地下室。

（二）、高压氧舱的分类根据GB12130-1995的规定，氧舱的分类如下表：单人氧舱双人氧舱多人氧舱小型氧舱中型氧舱大型氧舱内径（m）治疗人数内径（m）治疗人数内径（m）治疗人数内径（m）治疗人数内径（m）治疗人数Ф≤1.5 1 Ф≤1.5 2 Ф≤2.0 6 Ф≤2.8 ≤14 Ф≥3.0 -（三）、功能和原理高压氧舱的舱体由治疗舱和过渡舱二个舱室组成，治疗舱是进行高压氧治疗的舱室；过渡舱是在治疗舱处于压力状态下，能够保证人员出入治疗舱之用，过渡舱也可以单独作为治疗舱用，适合于治疗人数少的时候。

舱体作为高压氧治疗和康复疗养的主体设备，使用时，病人和医务人员在常压下进入舱室，随后将舱室两端的舱门关闭，通过供气系统按规定的加压速率进行空气加压，从大气压(0MPa)加到0.2Mpa，一般为20分钟。

随后在医生的指导下，病人通过吸氧面罩进行吸氧，氧气由供氧管路系统供给；氧疗结束后，开始按规定的减压速率减压，这个过程一般也需要20分钟，减至常压状态后，打开舱室两端的舱门。

高压氧舱舱型分类及组成结构过几十年的发展，国内外已生产了好多不相同形式的高压氧舱，以供不相同人群、不相同疾病以及不相同环境条件下使用。

以下仅就基本舱型介绍以下。

一、高压氧舱舱型分类高压氧舱可按加压介质、氧舱容量、使用功能等进行分类（表1-1）。

1．按加压介质分类(1)空气加压舱：一般为 4 人以上、多者可达数十人的多人治疗舱，以及手术舱、过渡舱等。

空气加压舱舱内氧浓度限制为 25%以下。

(2)氧气加压舱：一般为双人或单人的治疗用舱，婴儿氧舱亦属此列。

氧气加压舱治疗时舱内氧浓度一般均高于 80%。

2．按氧舱容量分类可分为单人舱、双人舱、多人舱及婴儿氧舱（图 1-1 至图1-4）。

3．按使用功能分类可分为治疗舱、手术舱、过渡舱、抢救运输舱、动物实验舱及潜水减压病的特别治疗舱等。

表 8 1高压氧舱舱型分类表-最高工作舱容舱内氧加压舱型优点缺点适用情况介质浓度压力 (表压 )( 人数)(%)多人空气～≥ 4＜25%①可同时治疗一批病人①设备复杂,造价①适用于各各种类的病人舱昂贵②医务人员可陪同进舱②舱内手术②不能够搬动③火灾危险性小③危重病人的舱内抢救③存在交织感染④可在舱内进行治疗操的可能作单人纯氧1＞①易于隔断消毒,防备①医务人员不能够①不需在舱内进行治疗操舱80%交织感染陪同进舱作的各种病人②不需使用呼吸面罩,②火灾的潜藏危②可用于再生儿及婴幼儿较为酣畅险较大③可用于不能够使用呼吸面③造价较低,搬动方便③不能够在舱内进罩的病人行治疗操作双人该型舱较少使用，其性能与单人舱基真相同舱婴儿纯氧1＞80%小巧灵便,便于搬动,操不适于危重患儿不需在舱内进行治疗措施舱作方便,易于隔断的治疗的再生儿及婴儿图 1-1多人空气加压舱外景m -2多人舱内景图 1-3单人氧气加压舱图1-4婴儿氧气加压舱二、氧舱的组成结构高压氧舱的组成结构包括舱体及相关的隶属设备。

各各种类的高压氧舱其结构不尽相同，比方手术舱需具备睁开手术治疗的一系列设备，潜水减压病治疗舱需有极高的耐压性能等，在此不予一一介绍。
