电子技术复习题及答案

电子技术复习题一、填空1．二极管最主要的特性是 单向导电性 。

2.当电源电压升高时，电抗原件将能量存储起来，而当电源电压降低时，又将能量释放出来，从而使输出电压比较平滑，这就是滤波3.双极性晶体管按结构可分为NPN 型和PNP 型。

4.晶体管是有三个电极的电流放大器，任选其中一个电极为公共电极时，可组成三种不同的四端网络，分别成为共基极、共发射极、共集电极。

5．构成放大电路的条件有两个：一是发射结正偏，集电结反偏；二是放大电路要有完善的直流通路和交流通路。

6、当温度升高时，会引起放大电路的静态工作点向上偏移，造成饱和失真 7、半导体的导电性能具有光敏性、热敏性和 掺杂性 特点。

8．半导体载流子的运动有扩散运动和 漂移 运动。

9．硅二极管的正向导通压降约为 0.6~0.7 V10．二极管的反向电压在一定范围时，电流基本上是 恒定（或不变） 的。

11．稳压管工作在 反向击穿 区。

12．NPN 型硅三极管的发射结电压U BE 约这 0.6~0.7 V 。

13．PNP 型锗三极管的发射结电压U BE 约为 -0.2~ -0.3 V 。

14．非线性失真包括截止失真和 饱和 失真。

15．为不产生非线性失真，放大电路的静态工作点Q 大致选在交流负载线的 中点 ，输入信号的幅值不能太大。

16．在外部因素（如温度变化、三极管老化、电源电压波动等）的影响下，会引起放大电路 静态工作点 的偏移。

17．外部因素中，对放大电路静态工作点影响最大的是 温度 变化。

18．三极管级间耦合的方式主要有：阻容耦合、变压器耦合和 直接耦合 。

19．三极管阻容耦合电路的频率特性包括幅频特性和 相频特性 。

20．三极管阻容耦合电路的 电压放大倍数 与频率的关系称为幅频特性。

21．三极管阻容耦合电路的输出电压相对于输入电压的 相位移 与频率的关系称为相频特性。

22．场效应管是一种 电压 控制的单极型半导体器件。

23．场效应管有两种类型：结型场效应管、 绝缘栅 场效应管。

一、填空题1、右图中二极管为理想器件，V1工作在_导通__ 状态；V2工作在__截止___状态。

2、差分放大器对差模信号有较强的放大能力，对共模信号有较强的__抑制__能力。

3、三级管工作在放大区时，发射结__正向__偏置，集电结__反向__偏置，工作在饱和区时，发射结__正向_偏置，集电结_正向__偏置。

4、根据反馈的分类方式，负反馈电路有4种组合形式，即_串联负反馈、_并联负反馈__、_电流负反馈_、电压负反馈。

5、理想集成运算放大器有两个重要特性对分析线性运用电路非常有用，他们分别是虚短、虚断。

6、逻辑函数的表示形式有四种：逻辑函数式、______真值表____、卡诺图和逻辑图。

7、将十六进制（0BF）转换成十进制= __191________。

8、计数器、寄存器、编码器、译码器中，属于组合逻辑电路的是___译码器编码器___，属于时序逻辑电路的是_____计数器、寄存器_________ 。

9、共阳接法的发光二极管数码显示器，应采用___低_______电平驱动的七段显示译码器。

1、数字信号只有 0 和 1 两种取值。

2、十进制123的二进制数是 1111011 ；八进制数是 173 ；十六进制数是7B 。

3、一位十进制计数器至少需要 4 个触发器。

4、有一A/D转换器，其输入和输出有理想的线性关系。

当分别输入0V和5V电压时，输出的数字量为00H和FFH，可求得当输入2V电压时，电路输出的数字量为：66H 。

5、设ROM容量为256字×8位，则它应设置地址线 8 条，输出线 8 条。

6、用256字×4位RAM，扩展容量为1024字×8位RAM，则需要 8 片1、在常温下，锗二极管的门槛电压约为 0.1 V，导通后在较大电流下的正向压降约为 0.2 V。

2、三极管须使发射结正向偏置，集电结反向偏置才能工作在放大区。

3、一般直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个部分组成。

电子技术基础
一、选择题：
1．在杂质半导体中,少子浓度主要取决于( )
(A)掺入杂质的浓度、(B)材料、(C)温度
2．测得某PNP型三极管各极点位为:UB=-3V UE=-4V UC=-6V,则该管工作于( )
(A)放大状态 、(B)饱和状态、(C)截止状态
3．在基本共射放大电路中，若更换晶体管使β值由50变为100,则电路的放大倍数( )
28．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A2A1A0=110时，输出 应为______。
29．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM， 该ROM有______根地址线。
30．能够实现“线与”的TTL门电路叫______。
31．差分放大电路，若两个输入信号uI1=uI2，则输出电压，uO=0； 若 u I1=100V，u I2=80V则差模输入电压uId=20V；共模输入电压uIc=90V。
参考答案
一、选择题：1、C2、C3、C4、B5、C6、C7、C8、B9、B10、A
11、C12、B13、B14、C15、B16、A17、C18、A19、C
20、C21、A22、C23、B24、A25、A
二、填空题：1、自由电子、空穴2、单向导电
3、发射结正偏、集电结反偏4、差动
5、φA +φF=2nπ（n=0、1、2……） 、AF=1
(1)静态工作点IB，IC，UCE；
(2)电压放大倍数Au。
5．已知如图VＣＣ=12V，RB=100KΩ，RW=400KΩ，RC＝4KΩ，β＝37.5，
当滑动变阻器的触点在中间位置时求静态值并画直流负载线 （设UBE= 0 ）。 （10分）
7．写出下图输出与输入的关系表达式：

中南大学网络教育课程考试复习题及参考答案电子技术一、填空题：1。

在本征半导体中掺入微量三价元素形成型半导体，掺入微量五价元素形成型半导体。

2。

晶体管工作在截止区时，发射结向偏置，集电结向偏置。

3.硅稳压管的工作为 _ 区。

4。

为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。

5。

已知输入信号的频率为10kHz~12kHz，为了防止干扰信号的混入，应选用滤波电路。

6.为了获得输入电压中的低频信号，应选用滤波电路.7.为了稳定静态工作点，应引入负反馈.8.为了稳定放大倍数,应引入负反馈。

9.为了使放大电路的输出电阻增大应引入负反馈;深度负反馈的条件是。

10。

为了减小放大电路的输入电阻，应引入负反馈。

11.为了减小放大电路的输出电阻，应引入负反馈。

12.当集成运放组成运算电路时中，运放一般工作在状态。

13.在运放组成的电压比较器中，运放一般工作在或状态.14.在图1所示电路中，调整管为，采样电路由组成，基准电压电路由组成，比较放大电路由组成.图115。

在整流电路的输入电压相等的情况下，半波与桥式两种整流电路中，输出电压平均值最低的是整流电路.16。

直流电源由、、和四部分组成。

17。

串联型稳压电路由、、和四部分组成。

18.欲将方波电压转换成三角波电压，应选用运算电路。

19。

NPN型共集电极放大电路中的输出电压顶部被削平时，电路产生的是失真;乙类功放电路的主要缺点是输出有失真。

20. 比例运算电路的比例系数大于1，而比例运算电路的比例系数小于零。

21.正弦波自激振荡的幅值平衡条件为，相位平衡条件为。

22。

存储器按功能不同可分为存储器和存储器；23.RAM按存储单元结构特点又可分为和。

24.半导体存储器的结构主要包含三个部分，分别是、、。

25。

某存储器容量为8K×8位，则它的地址代码应取位。

26。

将Intel2114（1K*4位）RAM扩展成为8K*4位的存储器，需要Intel2114芯片数是 ,需要增加的地址线是条。

《电子技术》期末复习试题及答案1.根据导电能力来衡量，自然界的物质可以分为、和一空1答案：导体空2答案：半导体空3答案：绝缘体2.导电能力介于导体和绝缘体之间的物质称为o空1答案：半导体3.二极管P区引出端叫极，N区引出端叫极空1答案：正空2答案：负4.二极管的最主要特性为 o空1答案：单向导电性5.按二极管所用的材料不同，可分为二极管和二极管两类。

空1答案：硅空2答案：错6. PN结正向偏置时，P区接电源极，N区接电源极空1答案：正空2答案：负7.半导体三极管有两个PN结，分别是结和结。

空1答案：集电空2答案：发射8.硅二极管的正向管压降为 V,错二极管的正向管压降为 Vo9.硅二极管的死区电压为 Vo空1答案：0.510.半导体三极管有三个电极，分别为极、极和极。

空1答案：集电空2答案：基空3答案：发射11.三极管的三种工作状态分别是状态、和状态。

空1答案：截止空2答案：放大状态空3答案：饱和12.三极管工作在放大状态，结正偏，结反偏。

空1答案：发射空2答案：集电13.半导体三极管放大的实质是,即空1答案：控制空2答案：用较小的电流控制较大的电流14.影响放大电路的静态工作点稳定的最主要因素是的变化空1答案：温度15.分压式射极偏置电路中电容的作用是。

空1答案：隔直通交16.温度升高时，放大电路的静态工作点会上升，引起失真，温度降低时，静态工作点会下降，引起失真。

17. NPN型三极管工作在截止状态时，发射结空1答案：反偏18.工作在放大状态的三极管可作为器件，工作在截止和饱和状态的三极管可作为器件。

空1答案：放大空2答案：开关19.各级放大器之间的连接方式，叫做空1答案：耦合LPN结的最大特点是（）oA.导电性B.绝缘性C.单向导电性（正确答案）D.负阻性2.半导体受光照，导电能力（）oA.增强（正确答案）B.减弱C.不变I）.不一定3.当加在硅二极管两端的正向电压从0逐渐增加时，硅二极管（）oA.立即导通B.到0. 3V才开始导通C.超过死区电压时才导通（正确答案）D.不导通4.当硅二极管加上0.4V正向电压，该二极管相当于（）。

"电路与电子技术"复习题答案一、单项选择题1、由叠加定理可求得图〔1〕所示电路中电压U为〔B〕A. 15 VB. -5 VC. 5 VD. -15 V2、图〔2〕所示电路中节点a的电压为〔A〕A. 20 VB. 120 VC. 220 VD. -60 V图〔1〕图〔2〕3、在根本放大电路的三种组态中，输入电阻最大的放大电路是〔C〕在根本放大电路的三种组态中，输出电阻最小的放大电路是〔C〕电压放大倍数总是小于1的放大电路是〔C〕电压放大倍数、电流放大倍数较大，输出信号电压与输入信号电压反相的放大电路是〔A〕电压放大倍数较小而电流放大倍数大于1，输出信号电压与输入信号电压同相的放大电路是〔C〕电压放大倍数较大而电流放大倍数小于1，输出信号电压与输入信号电压同相的放大电路是〔B〕输入电阻最小的放大电路是〔D〕A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定4、整流电路的作用是〔B〕滤波电路的作用是〔A〕A、把交流电变为平滑的直流电。

B、把交流电变为单向脉动的直流电。

C、把直流电变为交流电。

D、把高压交流电变为低压交流电。

5、如图，V2电位为〔C〕A、V2 = 2.5 V B、V2= 5 VC、V2 =7.5 VD、V2= 7 V6、图示电路中, 电流I为〔C〕A、1 AB、0 AC、2 AD、-2 A7、图示电路中, 电流I=0时,US应为〔B〕A、0 VB、6 VC、-6 VD、12 V8、如图，换路前电路处于稳态，t=0时刻开关断开。

则换路后瞬间电容电压uC 〔0+〕为〔D〕A、uC 〔0+〕 = 0 VB、uC 〔0+〕 = 30 VC、uC 〔0+〕 =120 VD、uC 〔0+〕 = 6 V9、以下说法正确的选项是〔C〕A、对于任何复杂的正弦交流电路，电路中的总的有功功率等于各个支路〔或元件〕有功功率之和，总的无功功率等于各个支路〔或元件〕无功功率之和，总的视在功率等于各个支路〔或元件〕视在功率之和。

一．单项选择题1. 图示电路中,电流I＝（ A ）。

A.–3 AB. 2 AC. 3 AD. 5 A2. 图示电路中, 电压U＝（ D ）。

A. 2 VB. 4 VC. 6 VD. 8 V3. 图示电路中, 电流I＝（ A ）。

A. 1 AB. 2 AC. 3 AD. 1/2 A4. 图示电路中, 实际发出功率的元件是（ D )。

A. U S。

B. RC. U S和I SD. I S5. 图示电路中, 电压U＝（ A ）。

A. 8 VB. －8 VC. 16 VD. －16 V6. 图示无源单口网络电路中, ab间等效电阻R ab =（ B ）。

A. R1//R2//R3B. R1//R3C. (R1+R2)//R3D. (R1+R3)//R27. 图示电路中, 电流I＝（ B ）。

A. 5 AB. －5 AC. 1 AD. 2 A8 . 图示一阶电路中,开关在t＝0时闭合，电容初始电压u C（0+）= ( C )。

A. -5 VB. 10 VC. 5 VD. 20 V9. 图示电路中, 电压源单独作用时，电流I＝（ B ）。

A. 0 AB. 1 AC. －1 AD. 1.5 A10. 图示电路中, ab短路线中电流I ab = ( A ）。

A. 1 AB. 2 AC. 3 AD. -1 A11. 图示电路中, 电流I＝（ A ）。

A. –4AB. 4AC. –2AD. –3A12. 图示电路中, 电压U＝（ C ）。

A. 3 VB. -3 VC. -6 V 。

D. 6 V13. 图示电路, ab 间电压U ab = ( D )。

A. 8 V B. 7 VC. 5 VD. 3 V14．稳压二极管是一个可逆击穿二极管，稳压时工作在（ B ）状态，但其两端电压必须（ C ）它的稳压值Uz 才有导通电流，否则处于（ F ）状态。

A 、正偏 B 、反偏 C 、大于 D 、小于 E 、导通 F 、截止15．用直流电压表测得放大电路中某三极管各极电位分别是2V 、6V 、2.7V ，则三个电极分别是（ C ），该管是（ D ）型。

电工学（电工技术、电子技术）复习题一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

(a) 增大 (b) 不变 (c) 减小2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。

(a) (b)(c)3、在图示电路中，开关 S 在t= 0 瞬间闭合，若，则( )。

(a) 0.6 A (b) 0.4 A (c) 0.8A4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。

(a) F1 > F2 (b) F1 < F2 (c) F1 = F25、三相异步电动机的旋转方向决定于( ) 。

(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。

(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取( ) 措施。

(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地8、图 1 与图 2 为两个正弦交流等效电路，已知R = 9 W，R￠= 10 W，C = F，C￠= F，需施加的正弦信号的角频率w为 ( )。

(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s9、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC为 ( )。

(a) 20 W (b) 10 W (c) 5 W10、在R，L，C串联电路中，总电压，电流i = 10sin(wt+) A，w=1 000 rad / s，L = 1 H，则R，C分别为 ( )。

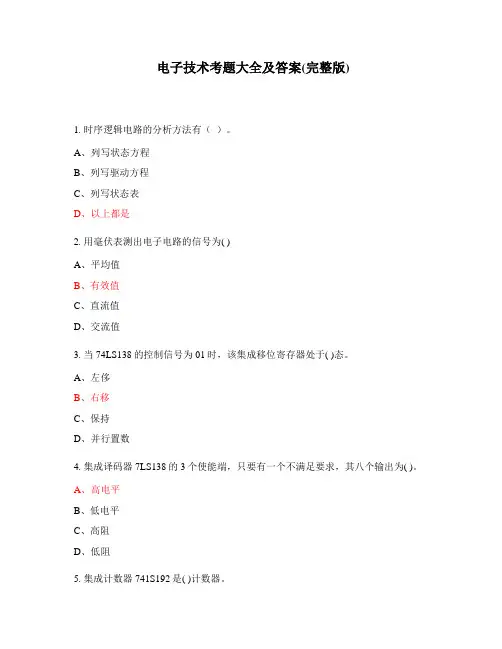

电子技术考题大全及答案(完整版)1. 时序逻辑电路的分析方法有（）。

A、列写状态方程B、列写驱动方程C、列写状态表D、以上都是2. 用毫伏表测出电子电路的信号为( )A、平均值B、有效值C、直流值D、交流值3. 当74LS138的控制信号为01时，该集成移位寄存器处于( )态。

A、左侈B、右移C、保持D、并行置数4. 集成译码器7LS138的3个使能端，只要有一个不满足要求，其八个输出为( )。

A、高电平B、低电平C、高阻D、低阻5. 集成计数器741S192是( )计数器。

A、异步十进制加法B、同步十进制加法C、异步十进制减法D、同步十进制可逆6. 集成运放电路引脚如插反，会( ),会损坏运放。

A、将电源极性接反B、输人接反C、输山接反D、接地接反7. 集成译码器的( )状态不对时。

译码器无法工作。

A、输入端B、输出端C、清零端D、使能端8. 由与非门组成的基本RS触发器，当RS为( )时，触发器处于不定状态。

A、00B、01C、10D、ll9. 时序逻辑电路的输出端取数如有问题会产生( )。

A、时钟脉冲混乱B、SW无效C、清零端规D、计数模错误10. 晶闸管触发电路所产生的触发脉冲信号必须要( )。

A、有一定的电位B、有一定的电抗C、有一定的频率D、有一定的功率11. 锯齿波触发电路中的锯齿波是由( )对电容器充电以及快速放电产生的。

A、矩形波电源B、正弦波电源C、恒压源D、恒流源12. 下列不属于常用稳压电源电子单元电路的功能有( )。

A、输出电压稳定B、抗干扰能力强C、具有一定过载能力D、波形失真小13. 微分集成运放电路反馈元件采用的是( )元件。

A、电感B、电阻C、电容D、三极管14. 过零比较器可将输入正弦波变换为( )。

A、三角波B、锯齿波C、尖顶脉冲波D、方波15. 组合逻辑电路常采用的分析方法有( )。

A、逻辑代数化简B、真值表C、逻辑表达式D、以上都是16. 组合逻辑电路的译码器功能有( )。

数字电路基础
逻辑门电路
AND门
输出信号只有在输入信号都为高电平时才为高电 平，否则输出为低电平。
OR门
输出信号在输入信号中至少有一个为高电平时为 高电平，否则输出为低电平。
NOT门
输出信号与输入信号相反。
触发器
同步RS触发器
在时钟脉冲的驱动下，根据输入信号R和S的状态变化，输出 信号Q和Q'的状态也会随之变化。
定义
01
振荡电路是用于产生交流信号的电路，通过正反馈和选频网络
的作用，使信号不断放大并维持振荡。
工作原理
02
振荡电路通常由电阻、电容、电感等无源元件和有源器件组成，
通过调整元件的参数和加入正反馈，实现信号的振荡。
分类
03
根据振荡电路的用途和性能，可以分为RC、LC、石英晶体等不
同类型的振荡电路。
稳压电路
03
04
类型
固定电阻、可变电阻、敏感电 阻等。
作用
在电路中起到分压、限流等作 用。
电容
定义
电容是一种存储电荷的电子元件。
单位
法拉（F）。
类型
固定电容、可变电容、电解电容等。
作用
在电路中起到滤波、耦合、旁路等作 用。
电感
定义
电感是一种存储磁能的电子元件。
类型
固定电感、可变电感、线圈电感等。
单位
亨利（H）。
定义
稳压电路是用于稳定输出电压的电路，通过负反馈和调整元件的作 用，使输出电压保持恒定或稳定变化。
工作原理
稳压电路通常由电阻、电容、二极管等无源元件和有源器件组成， 通过调整元件的参数和加入负反馈，实现输出电压的稳定。
分类
根据稳压电路的用途和性能，可以分为线性稳压、开关稳压等不同类 型的稳压电路。

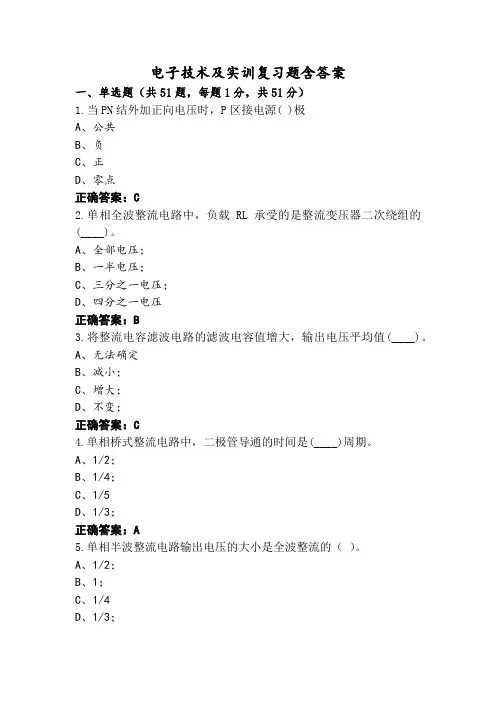

电子技术及实训复习题含答案一、单选题（共51题，每题1分，共51分）1.当PN结外加正向电压时，P区接电源( )极A、公共B、负C、正D、零点正确答案：C2.单相全波整流电路中，负载RL承受的是整流变压器二次绕组的(____)。

A、全部电压；B、一半电压；C、三分之一电压；D、四分之一电压正确答案：B3.将整流电容滤波电路的滤波电容值增大，输出电压平均值(____)。

A、无法确定B、减小；C、增大；D、不变；正确答案：C4.单相桥式整流电路中，二极管导通的时间是(____)周期。

A、1/2；B、1/4；C、1/5D、1/3；正确答案：A5.单相半波整流电路输出电压的大小是全波整流的（）。

A、1/2；B、1；C、1/4D、1/3；6.共发射极放大器的输出电压和输入电压的相位上的关系是(____)。

A、不能确定B、相位差90度；C、0度；D、相位相反；正确答案：D7.PNP型三极管的三个脚分别为1、2、3。

用试验法测得三极管1端对地电压12V，2端对地电压11.3V, 3端对地电压为1V，则集电极为(____)。

A、无法判断B、为1端；C、为2端；D、为3端；正确答案：D8.在晶体管放大电路中，电流放大倍数β值(____)。

A、越小越好；B、在10～20之间；C、在20～100之间D、越大越好；正确答案：C9.单相桥式整流电路中，负载RL承受的是整流变压器二次绕组的(____)。

A、全部电压；B、一半电压；C、三分之一电压；D、四分之一电压正确答案：A10.P型半导体中浓度比较多的那部分载流子是（）。

A、空穴；B、自由电子；C、不确定D、磷元素；11.单相桥式整流电路中用到了（）个二极管。

A、4B、3；C、2；D、1；正确答案：A12.为调整放大器的静态工作点，使之下移，应该使RB电阻值(____)。

A、减小；B、增大；C、不变；D、不确定正确答案：B13.由漂移形成的电流是反向电流，其大小而与外电场（）。

一、选择题1．已知u = 10 sin （100πt-30°）V ，i = 10 sin （100πt+30°）mA 。

则电压与电流关系是（ ）。

A ．电压超前电流60°B ．电压与电流同相C ．电压超前电流30°D ．电压滞后电流60°2．图1所示电路中，U BA =（ ）。

A 、E + IRB 、E - IRC 、- E + IRD 、-E - IR图13．电流与电压为关联参考方向是指（ ）。

A 、电流参考方向与电压降参考方向一致B 、电流参考方向与电压升参考方向一致C 、电流实际方向与电压升实际方向一致D 、电流实际方向与电压降实际方向一致4. 在图2所示电路中，网孔电流如图中所标，其中网孔Ⅱ方程为 ( ) 。

A 453=+∏i i IB 4105-=+∏i i IC 12105=+∏i i ID 4105-=+-∏i i I图25. 一个具有n 个节点、b 条支路的电路，对其所能列写相互独立的KVL 方程为( )个。

A b-n+1B n-1C b+n+1D b-n6. 在计算戴维南定理求等效电阻时，应将原电路的电源置零，电源置零意味着（ ）。

A. 电压源开路、电流源短路B. 电压源短路、电流源开路C. 电压源开路、电流源开路D. 电压源短路、电流源短路7. 当电路中电流的参考方向与电流的真实方向相反时，该电流（ ）A 一定为正值B 一定为负值C 不能肯定是正值或负值D 可能为负，也可能为正8. 当电路中选择不同的节点为参考节点时，则（ ）A 各支路元件上的电压数值不变B 各节点上的电位数值不变C 各支路元件上的电压及节点上的电位数值都会改变9．直流电路中，（ ）。

A 、感抗为0，容抗为无穷大B 、感抗为无穷大，容抗为0C 、感抗和容抗均为0D 、感抗和容抗均为无穷大10．已知工频电压有效值和初始值均为220V ，则该电压的瞬时值表达式为（ ）。

电子技术基础复习题及答案一、选择题1.下列哪种元件被广泛应用于逻辑门电路中？A. 电阻B. 电容C. 晶体管D. 电感答案：C2.以下哪个元件可以将交流电转换成直流电？A. 电容B. 反向阻止二极管C. 普通二极管D. NPN 晶体管答案：B3.下列哪个元件的阻值可以随输入信号的变化而变化？A. 可调电阻器B. 电阻C. 电感D. 电容答案：A4.以下哪个元件用于在电路中存储数据？A. 电阻B. 电容C. 晶体管D. 二极管答案：B5.下列哪个元件用于限制电路中的电流？A. 电阻B. 电容C. 晶体管D. 电感答案：A二、填空题6.一个电路中，有一个电源和两个电阻分别为10 Ω 和20 Ω，求电路总电阻。

答案：30 Ω7.以下哪个定律用于计算电路中的电压？答案：欧姆定律8.以下哪个定律用于计算电路中的电流？答案：基尔霍夫定律9.在直流电路中，电容器的电压和电流的关系为I = C dU/dt。

答案：I = C dU/dt三、简答题10.什么是 P 型半导体和 N 型半导体？答：P 型半导体是通过在硅片中添加杂质元素，如硼 (B) 等，使得硅片中存在过多的空穴来形成的。

N 型半导体则是加入不同的杂质，如砷 (As) 等，以形成过量的自由电子。

11.什么是逻辑门？答：逻辑门是指用于数字电路中的基本电路元件，以处理输入信号以产生输出信号的设备。

常见的逻辑门有与门、或门、非门、异或门等。

四、编程题12.写一个 Python 函数，以计算并返回一个电路总电阻。

该函数应该接受一个包含所有电阻值的列表参数。

def calculate_total_resistance(resistances):total =0for resistance in resistances:total += resistancereturn total本文涵盖了电子技术基础中的多个主题，包括逻辑门、半导体、电路中的电压和电流以及电容器和电阻的定律。

电子技术基础(二)课程复习题及答案一、填空1、本征半导体中有空穴和两种载流子。

自由电子2、半导体有P型和两种类型。

N型3、PN结具有特性。

单向导电4、二极管按结构分有点接触型和接触型。

面5、差动放大电路的电路参数。

对称6、差动放大电路的目的是抑制。

共模信号7、反馈分有正反馈和反馈。

负8、功率放大器按晶体管的工作状态可分为甲类、乙类和功率放大器。

甲乙类9、复合管的类型与组成该复合管的三极管相同。

第一只10、集成功放的内部主要由前置级、中间级和组成。

功率输出级11、集成电路按功能分有数字集成电路和集成电路。

模拟12、过零电压比较器具有极高的。

电压放大倍数13、正弦波振荡器由基本放大电路、、反馈网络和稳幅电路四部分组成。

选频网络14、正弦波振荡器产生自己震荡的条件是有正反馈和。

正反馈量要足够大15、在开关稳压电源中调整管工作于状态。

开关16、逻辑代数又叫代数。

二值布尔17、基本的逻辑运算有逻辑加、逻辑乘、三种。

逻辑非18、卡诺图所有的最小项之和为。

119、数字集成器件民用品标为系列。

7420、集成逻辑门是最基本的。

数字集成器件21、反相器就是实现的器件。

逻辑非22、编码是的逆过程。

译码23、组合逻辑电路的输出状态仅取决于。

当前输入24、最基本的时序逻辑电路有集成计数器、等。

集成寄存器25、计数器按计数步长分有二进制、十进制和。

N进制26、一个触发器可以存放位二进制数。

127、多谐振荡器又称。

方波发生器28、555集成定时器基本应用有多谐振荡器、施密特触发器和。

单稳态触发器29、绝大多数的DAC、ADC均采用工艺。

CMOS30、读写存储简称。

RAM31、只读存储器简称。

ROM二、单选选择题1、在本征半导体中掺入微量的（）价元素，形成N型半导体。

DA、二B、三C、四D、五2、在本征半导体中掺入微量的（）价元素，形成P型半导体。

BA、二B、三C、四D、五3、在P型半导体中，电子浓度（）空穴浓度。

CA、大于B、等于C、小于D、与温度有关4、在本征半导体中，电子浓度（）空穴浓度。

一、填空题1、FX系列PLC中“RST”是什么功能指令（）A.置位B. 复位C. 上升沿脉冲D. 下降沿脉冲2、梯形图中，为减少程序所占步数，应将并联触点数多支路排在（C）A、前B、后C、上D、下3、用于串联连接逻辑块的指令是（）A.SETB.RSTC.ANBD.ORB4、将堆栈中逻辑结果读出并清除堆栈内容的指令为（C ）A.MPSB.MRDC.MPPD.SP5、中间继电器的电气文字符号是（ A ）。

A、KAB、KTC、SBD、KM6、上升沿检出开始梯形图逻辑运算的指令是（ A ）A.LDIB.LDPC.LDD.LDF7、按下复合按钮时（A ）。

A.动断点先断开B、动合点先闭合C、动断动合点同时动作8、PLC的核心是（ C ）。

A、存储器B、总线C、CPUD、I/O接口9、下列电器中哪个是电磁式电器，它是依据电磁感应原理来工作的电器？（A ）A.接触器B. 行程开关C. 熔断器D. 刀开关10、PLC的输入端口一般不能接（C ）A. 继电器触点B.点动开关C.负载线圈D. 行程开关11、和下列梯形图功能相同的是（A ）。

A.B.C.D.12、熔断器是（ C ）在被保护的电路中。

A、并联B、混联C、串联D、串联或并联13、低压电器是用于交流50HZ（或60HZ），额定电压为（C）；直流额定电压1500V及以下的电路中的电器。

A、1200V以下B、1500V以下C、1200V以上D、1500V以上14、三菱FX系列PLC 的输入和输出继电器采用（B ）进制数字编号。

A. 二B. 八C. 十D. 十六15、由于电弧的存在将导致（A ）。

A、电路分断时间加长B、电路分断时间缩短C、电路分断时间不变16、下列指令形式正确的是（B ）A、MC X0B、MC N0 M20C、MC N10 Y0D、MC Y017、将堆栈中逻辑结果读出并清除堆栈内容的指令为（C ）A、MPSB、MRDC、MPPD、SP18、用于并联连接单个常开触点的指令是（C ）A、ORB、ANIC、ORID、AND19、热继电器主要由热元件、（B ）和触点组成。

电工电子技术复习题答案一、 填空题（每空1分，共30分）1，任何一个完整的电路都必须有__电源_、_负载_和_导线_三个基本部分组成。

电路的作用是对电能进行_转换_、_传输_和分配；对电信号进行_处理_和_传递_。

2、如图1所示，L 为“6V 3W”灯泡，AB 间电压为9伏特，当L 正常发光时灯泡两端电压为__6_伏特；通过它的电流强度为__0.5_安培；所串联的电阻R 的电阻值为__6__欧姆。

图1 图2 3、如图2所示，已知U AB =14V ，U CD =10V ，若以D 点为电位参考点，V B = 6V ，则V A=__20_V ，V C=__10__V ，电压U AC =__10__V ，U BD =__6__V 。

4、根据控制量和被控制量的不同, 受控源可以分为__VCVS __、__ VCCS _____、__ CCCS __和__ CCVS _四种类型。

5、已知一正弦交流电压)30628sin(1002︒+⨯=t u V ，则该电压的最大值U m =____V ，有效值U =_100_V ，频率f =_100_Hz ，初相位u ϕ=_300_。

6、电阻元件上任一瞬间的电压电流（伏安）关系可表示为；电感元件上任一瞬间的电压电流关系可以表示为_____；电容元件上任一瞬间的电压电流关系可以表示为______。

38090,380150,2200,220120,220120∠-︒∠︒∠︒∠-︒∠︒7、三相电源绕组星形联结时,已知线电压)30sin(2380︒+=t u UV ωV,则线电压VW U 。

=_____V ，WU U 。

=_____V ，相电压U U 。

=______V ，V U 。

=______V ，W U 。

=______V 。

8、电路有 通路 、__开路__和__短路__三种工作状态。

当电路中电流0R U I S =、端电压U ＝0时，此种状态称作__短路__，这种情况下电源产生的功率全部消耗在 _内阻_上。

一．单项选择题1. 图示电路中,电流I＝（ A ）。

A.–3 AB. 2 AC. 3 AD. 5 A2. 图示电路中, 电压U＝（ D ）。

A. 2 VB. 4 VC. 6 VD. 8 V3. 图示电路中, 电流I＝（ A ）。

A. 1 AB. 2 AC. 3 AD. 1/2 A4. 图示电路中, 实际发出功率的元件是（ D )。

A. U S。

B. RC. U S和I SD. I S5. 图示电路中, 电压U＝（ A ）。

A. 8 VB. －8 VC. 16 VD. －16 V6. 图示无源单口网络电路中, ab间等效电阻R ab =（ B ）。

A. R1//R2//R3B. R1//R3C. (R1+R2)//R3D. (R1+R3)//R27. 图示电路中, 电流I＝（ B ）。

A. 5 AB. －5 AC. 1 AD. 2 A8 . 图示一阶电路中,开关在t＝0时闭合，电容初始电压u C（0+）= ( C )。

A. -5 VB. 10 VC. 5 VD. 20 V9. 图示电路中, 电压源单独作用时，电流I＝（ B ）。

A. 0 AB. 1 AC. －1 AD. 1.5 A10. 图示电路中, ab短路线中电流I ab = ( A ）。

A. 1 AB. 2 AC. 3 AD. -1 A11. 图示电路中, 电流I＝（ A ）。

A. –4AB. 4AC. –2AD. –3A12. 图示电路中, 电压U＝（ C ）。

A. 3 VB. -3 VC. -6 V 。

D. 6 V13. 图示电路, ab 间电压U ab = ( D )。

A. 8 V B. 7 VC. 5 VD. 3 V14.极 管 接 在 电 路 中， 若 测 得 a 、b 两 端 电 位 如 图 所 示，则 二 极 管 工 作 状 态 为（ A ）。

A. 导 通B. 截 止C. 击 穿15.如 果 把 一 个 小 功 率 二 极 管 直 接 同 一 个 电 源 电 压 为1.5V 、内 阻 为 零 的 电 池 实 行 正 向 连 接，电 路 如 图 所 示，则 后 果 是 该 管（ D ）。
