二次结构工艺流程

⼆次结构施⼯⼯序及要求主体⼆次构造施⼯⼯序及要求⽬录⼀、墙体砌筑 (1)1、材料要求 (1)2、施⼯作业准备阶段 (1)3、操作⼯艺流程及注意事项 (3)4、细节要求 (9)5、质量标准 (9)6、成品保护 (11)7、成活要求 (11)8、验收记录表及附图 (12)⼆、抹灰⼯程 (13)分户验收记录表 (16)主体⼆次结构施⼯⼯序及要求⼀、墙体砌筑1．材料要求（材料：所⽤材料必须符合图纸要求。

⽔泥采⽤不⼩于32.5R的普通硅酸盐⽔泥，砂⼦采⽤中粗砂，含泥量不⼤于3%，⼩型砌块尺⼨、强度等级应符合设计要求，砌块截⾯尺⼨误差不得⼤于3mm，龄期不⼩于28天。

砌体材料进场后，应堆码在⼲燥平整的地⽅，堆放不能超过2⽶（5匹砖），并设置防⾬、排⽔措施。

随车要有质保资料，缺棱少⾓不损⼀律不予计数退场。

2．施⼯作业准备阶段（1）砌筑准备前推⾏样板先⾏，施⼯制度、在砌砖前做好样板砌筑，验收合格后全⾯施⼯。

每层设⼀个样板间挂标识及质量实测值上墙。

（2）根据墙体不同尺⼨和砌块规格，妥善安排砌筑平⾯排块设计⼩样图，尽可能地减少现场切割量。

根据砌块厚度与结构净空⾼度及门窗洞⼝尺⼨切实安排好⽴⾯、剖⾯的排块设计，避免浪费。

统⼀锯切尺⼨，严禁随意敲打砌块。

（3）墙体上按＋500mm标⾼线分层划出砌块的层数，安排好灰缝的厚度。

在相应的部位弹好墙⾝门洞⼝尺⼨线，在结构墙柱上弹好混凝⼟墙的⽴⾯边线。

标注窗⼝位置。

设⼆道⽪数杆挂双通线砌筑。

（4）配筋砖砌体砌筑前必须做现场标⽰牌，墙体压筋按设计规格尺⼨埋设，直接按40cm距离两⽪砖植2根Φ6，局部墙体不少于500cm设计图纸长度压置通长钢筋。

（6）图纸设计门窗洞两侧可浇注成钢筋混凝⼟⼩⽴柱，作为边框，也可以在砌筑同时按规定间距砌筑⽔泥砖，⽤来固定门窗，⽔泥砖要对称居中设置。

（7）遇有穿墙管线，应预先核实其位置、尺⼨。

以预留为主，严禁墙体剔凿开洞，发现重罚并通报，穿墙线管在砌筑时设专⼈预留，所有隐蔽PVC管线应提前试穿钢丝疏通后⽤胶带封堵，便于周期穿线。

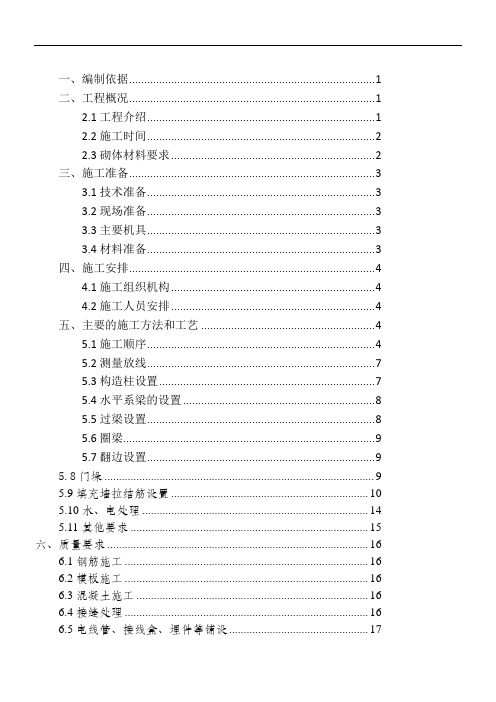

一、编制依据 (1)二、工程概况 (1)2.1工程介绍 (1)2.2施工时间 (2)2.3砌体材料要求 (2)三、施工准备 (3)3.1技术准备 (3)3.2现场准备 (3)3.3主要机具 (3)3.4材料准备 (3)四、施工安排 (4)4.1施工组织机构 (4)4.2施工人员安排 (4)五、主要的施工方法和工艺 (4)5.1施工顺序 (4)5.2测量放线 (7)5.3构造柱设置 (7)5.4水平系梁的设置 (8)5.5过梁设置 (8)5.6圈梁 (9)5.7翻边设置 (9)5.8门垛 (9)5.9填充墙拉结筋设置 (10)5.10水、电处理 (14)5.11其他要求 (15)六、质量要求 (16)6.1钢筋施工 (16)6.2模板施工 (16)6.3混凝土施工 (16)6.4接缝处理 (16)6.5电线管、接线盒、埋件等铺设 (17)6.6质量通病预防措施 (17)七、成品保护措施 (17)八、安全、环保措施 (18)九、成本节约措施 (19)十、分包管理 (19)一、编制依据1、北大资源株洲天池项目施工图纸2、北大资源株洲天池项目施工组织设计3、《砌体结构工程施工质量验收规范》（GB50203-2011）4、《建筑工程施工质量验收统一标准》GB50300-20015、《多孔砖砌体结构技术规范》jgj137-20016、《建筑装饰装修工程质量验收规范》（GB50210-2001）7、《砌体填充墙结构构造》（12G614-1）8、《蒸压加气混凝土砌块》GB11968-20069、国家和现行安全管理规定及其它相关国家及地方法律法规二、工程概况2.1工程介绍2.2施工时间2017年8月21日～2018年4月31日2.3砌体材料要求三、施工准备3.1技术准备项目总工程师组织技术干部熟悉施工图纸，掌握各分项工程具体做法，确定施工方案，并做好技术交底。

3.2现场准备（1）材料部门积极组织各种材料按计划进场，确保供应及时。

二次结构工程施工工艺流程一、设计阶段在二次结构工程的设计阶段，需要根据建筑设计图纸进行详细的工程量计算，确定结构的类型、规格和质量要求。

1.工程量计算：根据建筑设计图纸，计算出二次结构工程所需的各种材料的数量，包括钢材、混凝土、木材等。

2.结构类型确定：根据建筑的使用要求和设计要求，确定适合的结构类型，如钢结构、混凝土结构或木结构。

3.结构规格确定：根据计算结果和设计要求，确定各种结构材料的规格，如钢梁的尺寸、混凝土梁的截面面积等。

4.质量要求确定：根据设计要求，确定二次结构工程的质量要求，包括强度、刚度、耐久性等。

二、材料准备阶段在二次结构工程的材料准备阶段，需要准备各种结构材料，并进行质量检验。

1.材料采购：根据设计要求，采购所需的各种结构材料，包括钢材、混凝土、木材等。

2.材料检验：对采购的材料进行质量检验，确保材料符合设计要求和相关标准。

三、施工准备阶段在二次结构工程的施工准备阶段，需要准备好施工场地和施工设备，并进行相关的技术交底。

1.施工场地准备：清理施工场地，确保施工场地的平整和无障碍物。

2.施工设备准备：准备好施工所需的机械设备和工具，如起重机、焊接设备、测量仪器等。

3.技术交底：对施工人员进行技术交底，明确施工流程、安全要求和质量要求。

四、施工过程在二次结构工程的施工过程中，需要按照设计要求进行钢结构的焊接、混凝土结构的浇筑、木结构的安装等。

1.钢结构施工：按照设计要求和相关标准，进行钢结构的焊接、组装和安装。

2.混凝土结构施工：进行混凝土的浇筑、振捣和养护，确保混凝土结构的质量。

3.木结构施工：进行木结构的加工、组装和安装，确保木结构的强度和稳定性。

五、质量控制在二次结构工程的施工过程中，需要进行质量控制，确保施工质量符合设计要求和相关标准。

1.施工质量检验：对施工过程中的关键节点进行质量检验，如焊接接头的质量、混凝土的强度等。

2.施工记录和整理：记录施工过程中的各项数据和信息，整理施工记录，便于质量追溯和评估。

合同地质勘查报告主要规范、规程及标准图集主要法律、法规及规定机电安装类规范、规程及图集安全文明类规范、规程及图集企业质量、环境和职业健康安全管理体系标准文件及企业技术标准公司质量、环境和职业健康安全管理体系，其编号：SBC·3·QESMS-2011，版本号：C。

2工程概况总体简介本工程位于浙江省嘉兴市经开区，包括3栋双层物流周转库、1栋动力中心、1栋宿舍楼、1栋配套用房、1栋门卫室、2个自行车棚。

11#双层物流周转库：11#仓库为地上2层（局部4层，无地下结构），结构形式为钢筋混凝土框架结构+门式刚架。

总建筑面积㎡，建筑基底面积㎡。

长219m，宽，轴跨，,6m。

建筑高度。

本工程为物流建筑，其耐火等级为一级。

屋面采用彩钢板屋面，屋面防水等级为Ⅱ级。

12#双层物流周转库：12#仓库为地上2层（局部4层，无地下结构），结构形式为钢筋混凝土框架结构+门式刚架。

总建筑面积㎡，建筑基底面积㎡。

长207m，宽，轴跨、、6m。

建筑高度。

本工程为物流建筑，其耐火等级为一级。

屋面采用彩钢板屋面，屋面防水等级为Ⅱ级。

13#双层物流周转库：13#仓库为地上2层（局部4层，无地下结构），结构形式为钢筋混凝土框架结构+门式刚架。

总建筑面积㎡，建筑基底面积㎡。

长207m，宽，轴跨,6m。

建筑高度。

本工程为物流建筑，其耐火等级为一级。

屋面采用彩钢板屋面，屋面防水等级为Ⅱ级。

宿舍楼：宿舍楼地上5层（无地下结构），结构形式为钢筋混凝土框架结构。

总建筑面积㎡，建筑基底面积㎡。

建筑高度22m。

本工程为宿舍楼，其耐火等级为二级。

屋面采用C30细石防水混凝土+挤塑聚苯板保温层，屋面防水等级为Ⅰ级。

动力中心：动力中心地上3层（无地下结构），结构形式为钢筋混凝土框架结构。

总建筑面积㎡，建筑基底面积㎡。

建筑高度。

本工程为动力中心，其耐火等级为二级。

屋面采用C30细石防水混凝土+挤塑聚苯板保温层，屋面防水等级为Ⅰ级。

配套楼：配套楼地上1层（无地下结构），结构形式为钢筋混凝土框架结构。

一、屋面工程:1、坡屋面：钢筋混凝土屋面→10mm厚DS砂浆找平层→1。

5mm厚聚合物水泥基防水涂料（分三层刷）→铺0。

4厚厚聚氯乙烯塑料薄膜隔离层→分层抹60厚SF憎水膨珠保温砂浆,每6mX6m分缝；缝宽10,缝内填密封膏→6厚DS砂浆抹平，中间压入一层耐碱玻纤网格布→彩色水泥瓦用∅3的专用钢钉固定。

2、平屋面:钢筋混凝土屋面→10mm厚FS憎水膨珠保温砂浆找20%坡→10mm厚DS砂浆找平层→1。

5mm厚聚合物水泥基防水涂料（分三层刷)→铺0。

4厚厚聚氯乙烯塑料薄膜隔离层→分层抹60厚SF憎水膨珠保温砂浆,每6mX6m分缝;缝宽10，缝内填密封膏→6厚DS砂浆抹平，中间压入一层耐碱玻纤网格布→12-20mm厚DS砂浆抹面，每3*3m分缝，缝宽10mm，缝内填密封膏。

二、墙题工程1、外墙工程:做法参见11BJZ59—3页，外墙SLT-A1、外墙SLT-A1M。

采用A级酚醛防火保温板，厚度为70mm。

（如图）做法流程：基层墙面→DP砂浆找平→DEA砂浆粘贴70mm厚A级酚醛防火保温板→抹3-4mm厚DBI砂浆→固定热镀锌钢丝网→抹5—6mm厚DBI砂浆→DTA砂浆粘贴6mm厚面砖。

1—10#楼室内装修表一、π接室及弱电井1、π接室及弱电井内墙做法：(内墙3C）：8mm厚DP-MR砂浆打底→2mm厚DP-MR砂浆罩面→喷或刷无机内墙薄涂料2道或厚涂料1-2道.2、π接室及弱电井顶棚做法：（棚2A）板低刷2mm厚耐水腻子→刷无机涂料。

3、π接室及弱电间楼地面做法：（地3A）素土夯实，压实系数0.90→100mm厚C15混凝土垫层→20mm厚DS干拌砂浆抹面压实赶光.厚100mm。

4、π接室及弱电井踢脚做法：（踢2C）：8mm厚DP—MR砂浆→6mm厚DP-HR砂浆压光。

踢脚高度为100mm。

二、起居室、卧室、餐厅、书房、封闭阳台1、起居室、卧室、餐厅、书房、封闭阳台内墙做法:有争议，未定.2、起居室、卧室、餐厅、书房、封闭阳台顶棚做法:（棚2C，內涂2）：底板8mm厚DP—LR砂浆抹平→刮2mm厚耐水腻子→喷或刷无机内墙薄涂料2道或厚涂料1-2道.3、起居室、卧室、餐厅、书房、封闭阳台楼地面做法:首层：(地12）：素土夯实，压实系数为0。

二次结构施工方案编制人：审核人：目录第1章编制依据 (2)第2章工程概况 (2)2.1总体概况 (2)2.2工程简介 (3)2.3二次结构设计概况 (3)第3章施工安排 (4)3.1 施工管理目标 (4)3.2 组织机构及岗位职责 (4)3.3 施工顺序及施工流水段划分 (5)3.4 施工进度计划 (5)第4章施工准备 (5)4.1 技术准备 (5)4.2 现场准备 (6)4.3 劳动力配置计划 (7)4.4 机具准备 (7)4.5 工程材料和设备配置计划 (7)4.6 测量和检验仪器配置计划 (8)第5章施工工艺 (9)5.1 轻集料空心砌块 (9)5.2 植筋施工方法 (26)5.3 加气混凝土砌块 (29)5.4 隔墙板安装 (35)第6章质量保证措施 (39)第7章安全防护措施 (40)第8章绿色施工措施 (42)第9章成品保护措施 (42)附图： (43)第1章编制依据序号类别编号名称备注1《施工组织设计》2《施工图纸》3《本工程的设计变更、洽商》4主要规范GB50203-2011 《砌体工程施工质量验收规范》5GB50924-2014 《砌体结构工程施工规范》6GB50325-2010 《民用建筑工程室内环境污染控制规范》7GB50210-2011 建筑装饰装修工程质量验收规范8GB50203-2011 《砌体结构工程施工质量验收规范》9JGJ46-2005 《建筑施工现场临时用电安全技术规范》10主要规程JGJ/T14-2011 《混凝土小型空心砌块建筑技术规程》11JGJ33-2012 《建筑机械使用安全技术规程》12CECS289:2011 蒸压加气混凝土砌块砌体结构技术规范13JGJ145-2004 《混凝土结构后锚固技术规程》14JG/T340 《混凝土结构工程用锚固胶》15主要标准图集GB50300-2013 《建筑工程施工质量验收统一标准》1688J2-7 《墙身-轻隔墙》1712G614-1 《砌体填充墙结构构造》18JGJ59-2011 《建筑施工安全检查标准》19其它ISO14101OHSAS18001《环境和职业安全卫生管理手册》20《环境和职业安全卫生程序文件》第2章工程概况2.1总体概况本工程位于北京市昌平区昌平新城沙河组团北京信息科技大学新校区内西南部，新校区北临马满路，西靠沙河西区十二号路，东为沙河西区十八号路，南为踩河南路，北京信息科技大学新校区S1-S2学生宿舍工程，本工程地上六层，地下一层，建筑高度23.9m，总建筑面积为25369.78m2，其中地上23634 m2，地下1735.78 m2，地下1层，为自行车库和设备用房，地上6层，主要作为学生宿舍，建筑高度23.9m，±0.000相对于绝对标高43.5m。

二次结构施工方案背景介绍二次结构施工是建筑施工过程中的重要环节，它包括了各种内部构件的安装和装修工作，如墙体、地面、天花板等。

本文将介绍二次结构施工方案的主要内容。

施工准备工作在进行二次结构施工之前，需要做好一系列的准备工作，以确保施工的顺利进行。

包括以下几个方面：1.设计方案的准备：根据建筑设计图纸，确定二次结构的具体要求，包括墙体厚度、地面材料、天花板设计等。

2.材料采购和准备：根据设计方案，采购所需的材料，如砖块、木材、水泥等，并做好储存和准备工作。

3.施工队伍的组织：根据施工的规模和要求，组织一支合适的施工队伍，包括工人、技术人员等。

4.施工设备的准备：根据施工需要，准备所需的施工设备，如砌筑机、切割机、混凝土搅拌机等。

施工步骤墙体施工墙体是建筑物的重要组成部分，其施工过程需要经过以下几个步骤：1.找平墙体底部：首先需要在地面上找平墙体底部，以确保墙体的垂直度和水平度。

2.砌筑墙体：根据设计要求和标准，使用砖块或其他材料进行墙体的砌筑。

注意砌筑过程中保持墙体的垂直度和水平度。

3.涂抹墙面：在墙体砌筑完毕后，需要对墙面进行涂抹，以达到设计方案要求的平整度和光滑度。

地面施工地面的施工需要经过以下几个步骤：1.打底处理：首先需要对地面进行打底处理，包括填土、夯实等工作。

确保地面平整并具备良好的承重能力。

2.安装地面材料：根据设计要求，选择适合的地面材料进行安装，如瓷砖、地板等。

注意材料的平整度和接缝的处理。

3.铺设防水层：根据需要，对地面进行防水处理，以保护地面和楼下空间。

天花板施工天花板的施工需要经过以下几个步骤：1.安装脚手架：首先需要安装脚手架，以确保施工人员的安全。

2.装修天花板：根据设计要求，进行天花板的装修工作，如吊顶、吊灯等。

3.涂装饰处理：在天花板装修完毕后，根据设计要求进行涂装饰处理，以达到设计方案的效果。

安全措施在进行二次结构施工过程中，需要注意以下安全措施：1.施工现场的安全：确保施工现场的安全，设置明显的警示标志，并做好防护措施。

二次结构施工方案第一小节、施工准备1、材料准备空心砖、实心砖：空心砖、实心砖的品种、规格、强度等级必须符合设计要求，规格应一致，有出厂合格证，并有试验报告。

水泥：一般选用强度等级32.5矿渣硅酸盐水泥或普通硅酸盐水泥。

水泥进场使用前，需检查水泥的品牌，必须是当年天津市建委公告核准证企业的名单，并核对其三证。

水泥进场使用前，应分批对其强度、安定性进行复验。

检验应以同一生产厂家、同一编号为一批。

当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应复查试验，并按其结果使用。

不同品种的水泥，不得混合使用。

砂：宜用中砂，过5mm孔径筛子，配制M5以下砂浆，砂含泥量不应超过10%，M5及其以上砂浆，砂的含泥量不应超过5%，并不含草根杂物。

掺合料：选用石灰膏、粉煤灰、磨细生石灰粉等。

掺石灰膏时，不得采用脱水硬化的石灰膏；生石灰熟化时间不得少于7d。

凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。

有机塑化剂应有砌体强度的型式检验报告。

水：水质应符合国家现行标准《混凝土拌合用水标准》JGJ63的规定。

一般宜用自来水或不含有害物质的洁净水。

其它材料：拉结钢筋：应有出厂合格证，按规定作力学性能复试，钢筋无老锈及油污。

预埋件、木砖等，提前做好防腐处理。

2、作业条件技术准备(1) 主体分部中承重结构已施工完毕，已经有关部门验收。

(2) 弹出轴线、墙边线、门窗洞口墨线，已经有关人员复核并做好记录。

(3)工长组织上道及下道工序班组长有质量员参加的工序交接验收，并做好验收记录。

(4) 立皮树杆：宜用30mm×40mm木料制作，皮树杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高。

皮树杆间距15～20m，转角处均应设立，一般距墙皮或墙角50mm为宜。

皮树杆应垂直、牢固、标高一致，需复核。

(5) 工长宜按GB50203-2002规范中的砌体施工质量控制等级中的B级做好管理和工人的组织安排。

交底内容:一、施工准备：1、材料机具：钢筋，钢筋有出厂合格证，按规定作力学复试，复试合格；植筋胶，采用注射式植筋胶；电锤、气泵等。

2、作业条件：（1）、根据施工图纸弹好墙体外皮尺寸线、轴线、门窗洞口线，要特别标明构造柱位置，门窗洞口抱框柱位置，在混凝土结构墙或柱上弹出砌体墙位置线。

经复核，办理预检手续。

（2）、根据施工作业面高度搭设施工移动脚手架。

（3））根据加气混凝土砌块模数，第一层水平筋距地500mm左右开始与框架柱拉接，每间距500mm-道，在框架柱上标出打眼位置。

二、施工工艺：工艺流程：清理、放线、定位-打孔、清孔-钢筋除锈-注胶-植筋-验收1、植筋前，将楼面清扫干净，洒水湿润，根据施工图纸弹好二次结构外皮尺寸线、轴线、门窗洞口线、标明构造柱、抱框柱在混凝土结构上的生根位置。

根据加气混凝土砌块模数，间距500mm 一道，标明水平拉接筋位置。

2、钻孔宜用电锤或风钻成孔，如遇钢筋宜调整孔位避开。

钻孔孔径d+4mm （c 为钢筋直径）。

当基材强度等级不低于C20,钻孔孔深10d,锚固力一般即可大于钢材屈服值。

光圆钢筋钻孔深度宜再增加5d o钻孔有效深度自构件表面坚实的混凝土算起，钻孔不应设置于构件的保护层内。

植筋的锚固深度及孔径详见下表：3、钻孔完毕，孑L内粉尘用空压机将孔内粉屑吹出，然后用毛刷将孔壁刷净(宜反复进行2次)，同时，不能用水冲洗，以免残留在孔中的水分消弱植筋胶的粘贴作用，然后检查孔深、孔径，合格后将孔口临时封闭。

4、钢筋植入长度范围内的铁锈清除干净，(新钢筋的青色氧化外皮也应除去)并打磨出金属光泽。

5、植筋：(1)、垂直孔植筋将胶直接流、捣进孔中即可(2)、水平孔植筋可用①6细钢筋配合托胶板(干净木板)往孔内捣胶，也可让施工人员戴好皮手套，将配好的胶成团塞、捣进孔内。

(3)、倒垂孔植筋请选用高触变型植筋胶，该胶不流淌，可成团塞、捣入孔。

(4)、钢筋、螺栓可采用旋转或手锤击打方式入孔，手锤击打时，一手应扶住钢筋或螺栓，以保证对中并避免回弹。
