天线的主要技术指标

天线的主要技术指标天线是用于发送和接收电磁波的装置，它在无线通信、雷达、无线电电视和卫星通信等领域中起着关键作用。

天线的性能取决于一系列的技术指标，下面是一些主要的技术指标及其解释：1. 增益(Gain)天线的增益是指天线沿一些特定方向的辐射强度相对于理想的点源天线的辐射强度的增加量。

增益通常以分贝（dB）为单位表示。

增益越大，天线在特定方向上的辐射和接收效果越好。

2. 方向性(Directivity)方向性是天线在特定方向上辐射或接收电磁波的能力。

具有高方向性的天线能够更好地定向发送或接收信号，减少信号的散失。

3. 前后比(Front-to-Back Ratio)前后比是指天线在前方与后方的辐射强度之比。

高的前后比表示天线在前方的辐射强度较高，而在后方的辐射强度较低。

4. 驻波比(Standing Wave Ratio, SWR)驻波比是指天线输入端与输出端之间的匹配程度。

SWR值越小，表示天线负载和信号发生器之间的匹配越好，信号的传输效率越高。

5. 带宽(Bandwidth)带宽是指天线能够有效工作的频率范围。

带宽越宽，天线能够工作的频率范围就越广，能够发送或接收不同频率的信号。

6. 前向波束宽度(Forward Beamwidth)前向波束宽度是指天线在辐射方向上的角度范围。

辐射范围越窄，波束越集中，增强了天线的方向性。

7. 侧向波束宽度(Sidelobe Level)侧向波束宽度是指天线在辐射方向之外的角度范围内的辐射强度。

低的侧向波束宽度表示天线的辐射主要集中在主波束上，减少了对其他方向的干扰。

8. 阻抗(Impedance)阻抗是指天线输入端对于信号源的阻力。

天线的输入阻抗需要和信号源的输出阻抗匹配，以达到最大效率的信号传输。

9. 析波效率(Radiation Efficiency)析波效率是指天线将输入功率转化为辐射功率的能力。

较高的析波效率意味着更多的输入功率被转换为辐射，减少了能量的损失。

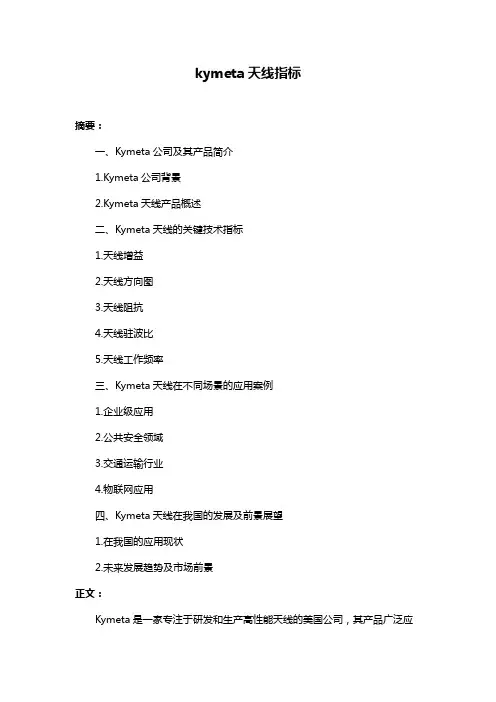

kymeta天线指标摘要：一、Kymeta公司及其产品简介1.Kymeta公司背景2.Kymeta天线产品概述二、Kymeta天线的关键技术指标1.天线增益2.天线方向图3.天线阻抗4.天线驻波比5.天线工作频率三、Kymeta天线在不同场景的应用案例1.企业级应用2.公共安全领域3.交通运输行业4.物联网应用四、Kymeta天线在我国的发展及前景展望1.在我国的应用现状2.未来发展趋势及市场前景正文：Kymeta是一家专注于研发和生产高性能天线的美国公司，其产品广泛应用于企业级、公共安全、交通运输和物联网等多个领域。

在我国，随着相关行业的迅速发展，Kymeta天线在市场上备受关注。

本文将对Kymeta天线的关键技术指标以及在不同场景中的应用案例进行详细介绍，并展望其在我国的发展前景。

首先，Kymeta天线的关键技术指标如下：1.天线增益：Kymeta天线具备高增益性能，能够有效提高信号传输质量和覆盖范围。

2.天线方向图：Kymeta天线采用高指向性设计，能够有效降低信号干扰，提高传输效率。

3.天线阻抗：Kymeta天线具有优秀的阻抗匹配性能，能确保信号在传输过程中损耗最小。

4.天线驻波比：Kymeta天线驻波比低，能有效降低信号反射，提高传输效率。

5.天线工作频率：Kymeta天线覆盖多种工作频率，适用于不同应用场景的需求。

其次，Kymeta天线在不同场景中的应用案例如下：1.企业级应用：Kymeta天线可为企业提供高速、稳定的网络连接，满足企业内部通信和远程办公需求。

2.公共安全领域：Kymeta天线在公共安全领域可实现远程监控、指挥调度等功能，提高公共安全水平。

3.交通运输行业：Kymeta天线在交通运输领域可实现车载通信、船舶通信等功能，提高交通运输效率。

4.物联网应用：Kymeta天线在物联网领域可实现智能设备的无线连接，推动物联网行业的发展。

最后，Kymeta天线在我国的发展及前景展望如下：1.在我国的应用现状：随着我国相关行业的快速发展，Kymeta天线在我国的应用范围逐渐扩大，市场需求不断增加。

天线的机械指标
天线的机械指标通常包括以下几个方面：
1.天线尺寸：天线的尺寸指的是天线的物理尺寸，通常以长度、
宽度和高度等维度来描述。

天线尺寸的大小会对其在特定场景下的安装和使用产生影响。

2.天线重量：天线的重量是指天线本身的重量，包括天线结构
和所使用的材料。

重量对于安装和悬挂天线，特别是在需要移动或携带的应用中，具有重要的考虑因素。

3.安装方式：天线的安装方式涵盖了天线的安装方式和方式。

这可能包括挂壁安装、杆式安装、架空安装、嵌入式安装等不同的安装方式。

4.防护等级：天线的防护等级表示天线对环境条件的适应能力。

通常以IP码表示，IP码由两个数字构成，分别表示对固体物体的防护等级和对液体物体的防护等级。

5.耐候性：天线的耐候性指其对气候和环境条件的适应能力，
包括能否耐受高温、低温、湿度、紫外线照射等。

6.机械强度：天线的机械强度表示其对物理冲击和振动的抵抗
程度。

这包括必须经受的风载、雨雪冰冻、抗震性等。

这些机械指标对于天线的设计、制造、安装和维护都具有重要的意义。

具体的机械指标要根据所使用的天线类型和应用场景来确定，因为不同类型的天线有不同的机械要求和技术规范。

天线的主要性能指标天线是无线通信系统中的重要组成部分，它的性能直接影响到通信系统的稳定性、可靠性和性能。

天线的主要性能指标可以分为以下几个方面。

1.频率范围：天线的频率范围是指天线能够工作的频率范围。

不同的无线通信系统需要不同的频率范围，因此天线的频率范围应该能够覆盖所需的频率范围。

2.增益：天线的增益是指天线在特定方向上相对于理想同轴电缆天线的功率增加量。

增益越高，天线的接收和发射效果就越好。

增益与天线的指向性有关，指向性越高，增益越高。

3.方向性：天线的方向性是指天线在空间范围内辐射和接收电磁信号的特性。

天线的方向性可以通过天线的辐射图来表示，主要包括主瓣方向和边瓣。

4.波束宽度：波束宽度是指天线主瓣的宽度，也可以理解为天线对信号的接收和发送的方向选择性。

波束宽度越小，方向选择性越好，但覆盖范围也会减小。

5.阻抗匹配：天线的阻抗匹配是指天线的输入阻抗与馈线的阻抗保持一致。

阻抗匹配不好会导致信号的反射和损耗，影响信号的传输质量。

6.驻波比：驻波比是指天线输入端口处的反射波和传输波之比。

驻波比越小，说明天线的阻抗匹配越好，信号的传输质量越好。

7.前后比：前后比是指天线在其中一方向上的辐射功率与在反方向上的辐射功率之比。

前后比越大，说明天线的方向性越好，信号的传输干扰越小。

8.极化方式：天线的极化方式有垂直极化、水平极化、圆极化等。

天线的极化方式应与无线通信系统的极化方式一致，以保证信号的传输效果。

9.环境适应性：天线的环境适应性是指天线在不同的环境条件下的性能表现。

例如，天线在恶劣天气条件下的性能是否稳定，是否受到周围物体的干扰等。

10.承载能力：承载能力是指天线能够承受的最大功率。

天线的承载能力应该能够满足无线通信系统所需的功率要求，以确保天线的稳定运行。

总之，天线的性能指标决定了它在无线通信系统中的适用性和性能表现。

无论是接收还是发射信号，在选购天线时，需要根据具体的应用需求，选择适合的天线，并通过合理的安装和调试，实现最佳的通信效果。

天线的五个基本参数
1 关于天线的五个基本参数
天线作为无线通讯的核心技术受到各路观众的广泛关注，五个主
要的 parametric 参数是天线特性的重要参考指标，包括增益、驻波比、半功率角、垂直波束宽度和水平波束宽度。

1 增益
增益(也被称为功率增益)是衡量天线收发能力的重要性能指标，
多用来衡量天线的信号增益真实性，一般越大表示接收和发射信号能
力越强。

一个常见单位是dBi，它是相对于理想天线的增益。

2 驻波比
驻波比是衡量天线稳定性的重要指标，表示通过某一频率的有功
功率与负载的比例，驻波比越高，表示天线稳定性越强。

3 半功率角
半功率角是衡量天线波束宽度的重要指标，是指在半功率容量点
(3dB点)处，天线发出和接收能量线与光轴之间夹角，这个角度越小，表示天线空间分布越集中，优度越高。

4 垂直波束宽度
垂直波束宽度是指一条水平线上，从天线输出的重要能量路径两
头向垂直方向投射的角度。

它受到天线结构的影响很大，我们一般认
为越窄的波束宽度，表示发射的范围越窄，表示天线的利用效率越高。

5 水平波束宽度
水平波束宽度是指一条垂直线上，从天线输出的重要能量路径两头向水平方向投射的角度，是衡量天线射向性的重要指标。

天线的水平波束宽度越窄，表示波束能量线对水平方向的散射越少，传输效率越高。

总之，增益、驻波比、半功率角、垂直波束宽度和水平波束宽度都是专业从事无线通信设计必备的参数，这五个参数从不同的角度反映了天线的性能，所有的参数都应该按照项目特点来进行综合评估。

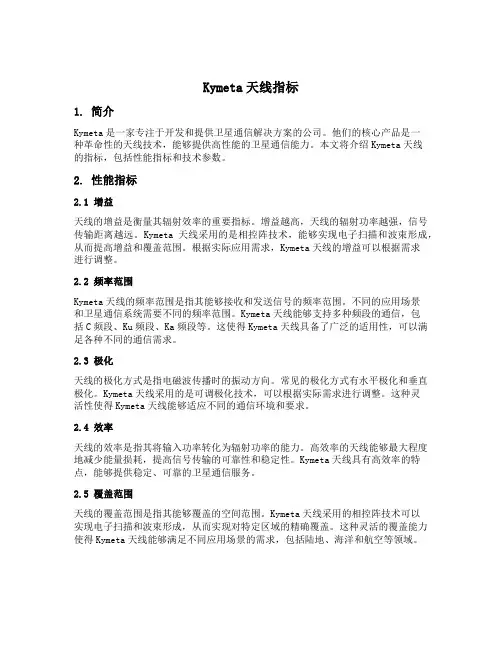

Kymeta天线指标1. 简介Kymeta是一家专注于开发和提供卫星通信解决方案的公司。

他们的核心产品是一种革命性的天线技术，能够提供高性能的卫星通信能力。

本文将介绍Kymeta天线的指标，包括性能指标和技术参数。

2. 性能指标2.1 增益天线的增益是衡量其辐射效率的重要指标。

增益越高，天线的辐射功率越强，信号传输距离越远。

Kymeta天线采用的是相控阵技术，能够实现电子扫描和波束形成，从而提高增益和覆盖范围。

根据实际应用需求，Kymeta天线的增益可以根据需求进行调整。

2.2 频率范围Kymeta天线的频率范围是指其能够接收和发送信号的频率范围。

不同的应用场景和卫星通信系统需要不同的频率范围。

Kymeta天线能够支持多种频段的通信，包括C频段、Ku频段、Ka频段等。

这使得Kymeta天线具备了广泛的适用性，可以满足各种不同的通信需求。

2.3 极化天线的极化方式是指电磁波传播时的振动方向。

常见的极化方式有水平极化和垂直极化。

Kymeta天线采用的是可调极化技术，可以根据实际需求进行调整。

这种灵活性使得Kymeta天线能够适应不同的通信环境和要求。

2.4 效率天线的效率是指其将输入功率转化为辐射功率的能力。

高效率的天线能够最大程度地减少能量损耗，提高信号传输的可靠性和稳定性。

Kymeta天线具有高效率的特点，能够提供稳定、可靠的卫星通信服务。

2.5 覆盖范围天线的覆盖范围是指其能够覆盖的空间范围。

Kymeta天线采用的相控阵技术可以实现电子扫描和波束形成，从而实现对特定区域的精确覆盖。

这种灵活的覆盖能力使得Kymeta天线能够满足不同应用场景的需求，包括陆地、海洋和航空等领域。

3. 技术参数3.1 天线尺寸Kymeta天线的尺寸是指其物理外形的大小。

相对于传统的卫星天线，Kymeta天线采用了平面结构，具有更小的尺寸和更轻的重量。

这使得Kymeta天线更加便携和易于安装，可以在各种场景中灵活应用。

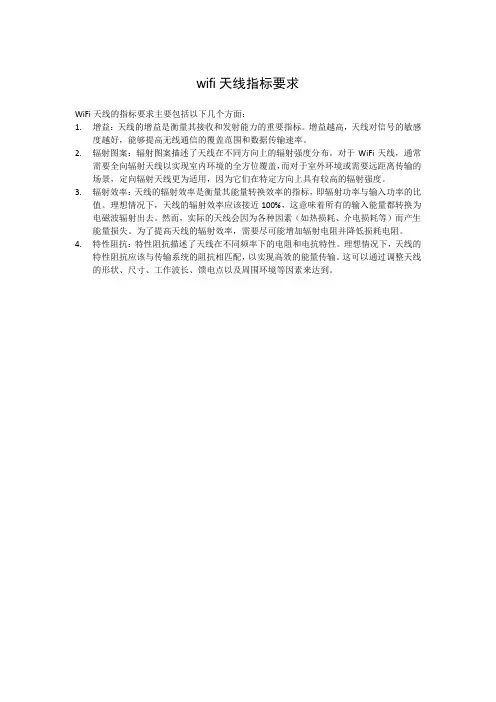

wifi天线指标要求
WiFi天线的指标要求主要包括以下几个方面：
1.增益：天线的增益是衡量其接收和发射能力的重要指标。

增益越高，天线对信号的敏感
度越好，能够提高无线通信的覆盖范围和数据传输速率。

2.辐射图案：辐射图案描述了天线在不同方向上的辐射强度分布。

对于WiFi天线，通常
需要全向辐射天线以实现室内环境的全方位覆盖，而对于室外环境或需要远距离传输的场景，定向辐射天线更为适用，因为它们在特定方向上具有较高的辐射强度。

3.辐射效率：天线的辐射效率是衡量其能量转换效率的指标，即辐射功率与输入功率的比
值。

理想情况下，天线的辐射效率应该接近100%，这意味着所有的输入能量都转换为电磁波辐射出去。

然而，实际的天线会因为各种因素（如热损耗、介电损耗等）而产生能量损失。

为了提高天线的辐射效率，需要尽可能增加辐射电阻并降低损耗电阻。

4.特性阻抗：特性阻抗描述了天线在不同频率下的电阻和电抗特性。

理想情况下，天线的
特性阻抗应该与传输系统的阻抗相匹配，以实现高效的能量传输。

这可以通过调整天线的形状、尺寸、工作波长、馈电点以及周围环境等因素来达到。

天线性能主要指标技术要求1.450MHz定向天线−频带范围：450MHz～470MHz−增益：≥8.5 dBi；11.5dBi；13.5dBi −输入阻抗：50Ω，不平衡−驻波比系数：≤1.4−功率容量: ≥50W−极化方式：垂直−接头类型：N型−垂直面波瓣宽度：30°−抗风强度：60m/s，防雨功能−冰负荷：冰厚100mm−工作环境温度：-40℃～60℃−夹码：U型，螺丝螺母材料不锈钢−抱杆直径（mm）：Φ40～Φ502.450MHz玻璃钢全向天线−频带范围：450MHz～470MHz−增益：≥5.5dBi；8.5 dBi−阻抗：50Ω，不平衡−驻波比系数：≤1.4−功率容量: ≥50W−极化方式：垂直−接头类型：SL16座−抗风强度：60m/s，防雨功能−冰负荷：冰厚100mm−工作环境温度：-40℃～60℃−夹码：U型，螺丝螺母材料不锈钢−抱杆直径（mm）：Φ40～Φ503.150MHz定向天线−频率范围：150～170MHz−增益：≥8.5dBi−阻抗：50Ω，不平衡−驻波比系数：≤1.4−功率容量：≥50W−极化方式：垂直/水平−接头类型：N型−垂直面波瓣宽度：30°−抗风强度：60m/s，防雨功能−冰负荷：冰厚100mm−工作环境温度：-40℃～60℃−夹码：U型，螺丝螺母材料不锈钢−抱杆直径（mm）：Φ40～Φ504.150MHz玻璃钢全向天线−频带范围：150～166MHz−增益：≥3.5dBi−阻抗：50Ω，不平衡−驻波比系数：≤1.4−功率容量：≥50W−极化方式：垂直−接头型号：SL16座−抗风强度：60m/s，防雨功能−冰负荷：冰厚100mm−工作环境温度：-40℃～60℃−夹码：U型，螺丝螺母材料不锈钢−抱杆直径（mm）：Φ40～Φ505.避雷器−频率范围：100MHz～1000MHz−阻抗：50Ω−电压驻波比: ≤1.2−回波损耗：≥15dB−插入损耗：≤1.0dB−避雷电压（8/20uS）：10kV−雷电通流（8/20uS）：5kA−承受射频功率：1kW拟制：朱元林审批：日期：2014-7-18。

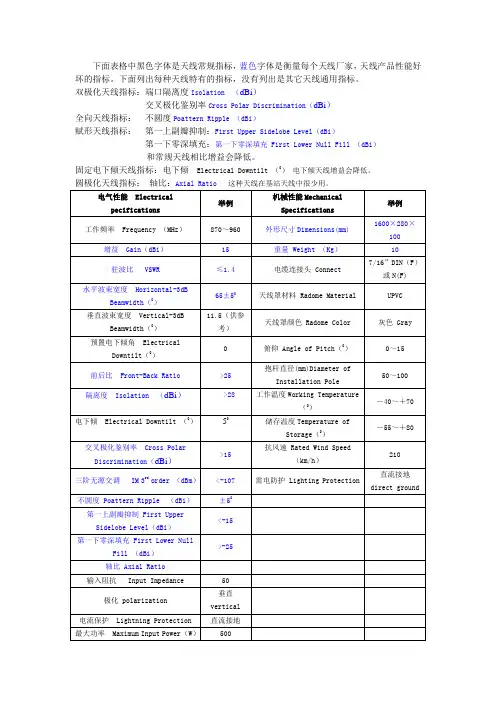

下面表格中黑色字体是天线常规指标，蓝色字体是衡量每个天线厂家，天线产品性能好坏的指标。

下面列出每种天线特有的指标，没有列出是其它天线通用指标。

双极化天线指标：端口隔离度Isolation （dBi）
交叉极化鉴别率Cross Polar Discrimination（dBi）
全向天线指标：不圆度Poattern Ripple （dBi）
赋形天线指标：第一上副瓣抑制：First Upper Sidelobe Level（dBi）
第一下零深填充：第一下零深填充 First Lower Null Fill （dBi）
和常规天线相比增益会降低。

固定电下倾天线指标：电下倾 Electrical Downtilt （0）电下倾天线增益会降低。

Axial Ratio 这种天线在基站天线中很少用。

天线主要性能指标和相关知识天线的主要性能指标1、方向图：天线方向图是表征天线辐射特性空间角度关系的图形。

以发射天线为例，从不同角度方向辐射出去的功率或场强形成的图形。

一般地，用包括最大辐射方向的两个相互垂直的平面方向图来表示天线的立体方向图，分为水平面方向图和垂直面方向图。

平行于地面在波束最大场强最大位置剖开的图形叫水平面方向图；垂直于地面在波束场强最大位置剖开的图形叫垂直面方向图。

描述天线辐射特性的另一重要参数半功率宽度，在天线辐射功率分布在主瓣最大值的两侧，功率强度下降到最大值的一半（场强下降到最大值的0.707 倍，3dB 衰耗）的两个方向的夹角，表征了天线在指定方向上辐射功率的集中程度。

一般地，GSM 定向基站水平面半功率波瓣宽度为65°，在120°的小区边沿，天线辐射功率要比最大辐射方向上低9-10dB。

2、方向性参数不同的天线有不同的方向图，为表示它们集中辐射的程度，方向图的尖锐程度，我们引入方向性参数。

理想的点源天线辐射没有方向性，在各方向上辐射强度相等，方向是个球体。

我们以理想的点源天线作为标准与实际天线进行比较，在相同的辐射功率某天线产生于某点的电场强度平方E2 与理想的点源天线在同一点产生的电场强度的平方E02 的比值称为该点的方向性参数D=E2/E02。

3、天线增益增益和方向性系数同是表征辐射功率集中程度的参数，但两者又不尽相同。

增益是在同一输出功率条件下加以讨论的，方向性系数是在同一辐射功率条件下加以讨论的。

由于天线各方向的辐射强度并不相等，天线的方向性系数和增益随着观察点的不同而变化，但其变化趋势是一致的。

一般地，在实际应用中，取最大辐射方向的方向性系数和增益作为天线的方向性系数和增益。

另外，表征天线增益的参数有dBd 和dBi。

DBi 是相对于点源天线的增益，在各方向的辐射是均匀的；dBd 相对于对称阵子天线的增益dBi=dBd+2.15。

相同的条件下，增益越高，电波传播的距离越远。
