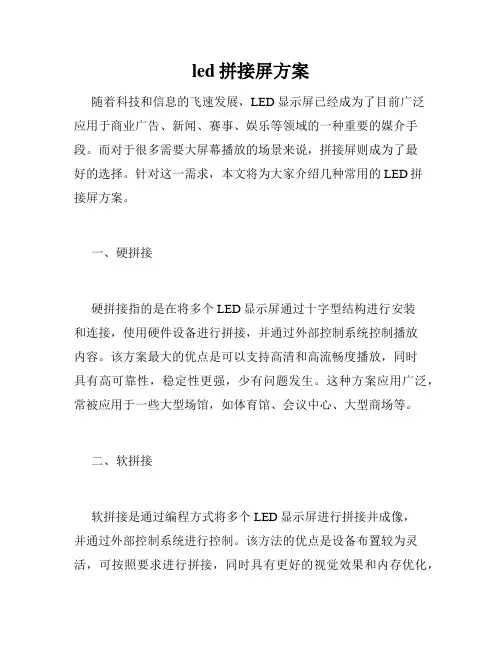

led拼接屏方案随着科技和信息的飞速发展，LED显示屏已经成为了目前广泛应用于商业广告、新闻、赛事、娱乐等领域的一种重要的媒介手段。
而对于很多需要大屏幕播放的场景来说，拼接屏则成为了最好的选择。
针对这一需求，本文将为大家介绍几种常用的LED拼接屏方案。
一、硬拼接硬拼接指的是在将多个LED显示屏通过十字型结构进行安装和连接，使用硬件设备进行拼接，并通过外部控制系统控制播放内容。
该方案最大的优点是可以支持高清和高流畅度播放，同时具有高可靠性，稳定性更强，少有问题发生。
这种方案应用广泛，常被应用于一些大型场馆，如体育馆、会议中心、大型商场等。
二、软拼接软拼接是通过编程方式将多个LED显示屏进行拼接并成像，并通过外部控制系统进行控制。
该方法的优点是设备布置较为灵活，可按照要求进行拼接，同时具有更好的视觉效果和内存优化，更加节省成本。
但是，由于软拼接方式相对硬拼接而言可靠性和稳定性差一些，同时对于较高分辨率、高流畅度和灵活处理等方面要求较高的场合，效果可能不如硬拼接。
三、云端拼接云端拼接是一种在线拼接方式，可以通过互联网集成一系列LED显示屏的模块成为一个大屏幕，通过在线互动和控制，实现各种播放和管理功能。
该方案最大的优势是实现了设备的智能化管理和智能化控制，支持远程控制和技术服务，大大降低了设备实现成本，提高了设备的可用性和稳定性。
该方案在智能城市和智能交通等高端领域得到广泛应用。
四、优缺点比较硬拼接和软拼接在各自擅长的领域有着不可替代的优势，同时它们也有它们各自的缺点。
硬拼接方案虽然设备布置较为单一，但是它最大的优点在于设备的可靠性和播放效果，是用于需要流畅、稳定播放的高端场合的首选。
与之相比，软拼接方案设备布置更为灵活，支持定制，但其多屏同步和流畅度方面难以达到硬拼接的同等水平。
而云端拼接作为互联网时代的新兴方式，虽然可以节约设备成本和提高设备智能化，但是在有效宽带和网络的情况下，传输数据和流媒体数据会造成一定的延迟和数据极性失真。
视睿讯多画面LED视频拼接处理设计方案

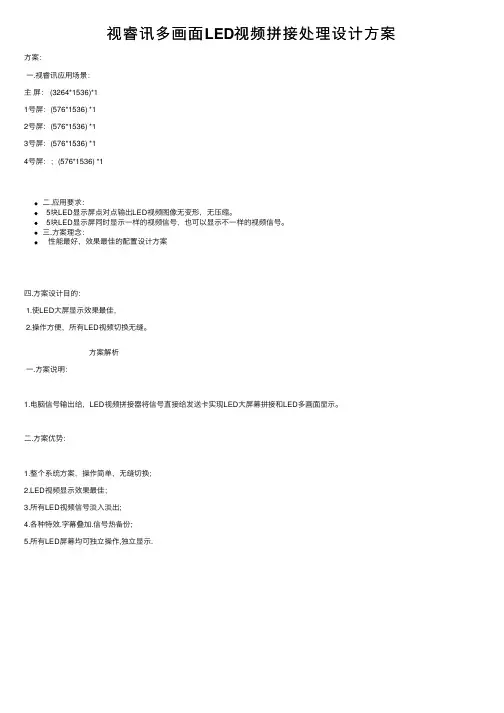

视睿讯多画⾯LED视频拼接处理设计⽅案⽅案：
⼀.视睿讯应⽤场景：
主屏： (3264*1536)*1
1号屏：(576*1536) *1
2号屏：(576*1536) *1
3号屏：(576*1536) *1
4号屏：；(576*1536) *1
⼆.应⽤要求：
5块LED显⽰屏点对点输出LED视频图像⽆变形，⽆压缩。
5块LED显⽰屏同时显⽰⼀样的视频信号，也可以显⽰不⼀样的视频信号。
三.⽅案理念：
性能最好，效果最佳的配置设计⽅案
四.⽅案设计⽬的：
1.使LED⼤屏显⽰效果最佳，
2.操作⽅便，所有LED视频切换⽆缝。
⽅案解析
⼀.⽅案说明：
1.电脑信号输出给，LED视频拼接器将信号直接给发送卡实现LED⼤屏幕拼接和LED多画⾯显⽰。
⼆.⽅案优势：
1.整个系统⽅案，操作简单，⽆缝切换；
2.LED视频显⽰效果最佳；
3.所有LED视频信号淡⼊淡出;
4.各种特效.字幕叠加.信号热备份;
5.所有LED屏幕均可独⽴操作,独⽴显⽰.。
LED显示屏施工方案LED显示屏的拼接与调整技术
LED显示屏施工方案LED显示屏的拼接与调整技术1. 背景介绍随着科技的进步，LED显示屏在广告、室内外场馆等众多领域得到了广泛应用。
它们以其高亮度、高对比度、广视角等特点受到了用户的青睐。
然而，在实际安装和使用中，如何进行精确的拼接与调整，是保证LED显示屏效果的关键。
本文将详细介绍LED显示屏的拼接与调整技术。
2. 拼接技术2.1 拼接方法LED显示屏的拼接方法主要有平面拼接和曲面拼接两种。
平面拼接适用于直线拼接，可实现无缝连接，保持图像的整体性。
曲面拼接适用于弧形或曲面安装需求，可根据实际情况进行调整，确保显示效果的完美。
2.2 拼接步骤（1）准备工作：确定拼接区域和数量，安装支架，确保基础结构牢固。
（2）连接电源和信号线：确保每块LED显示屏都能正常供电和接收信号。
（3）对齐调整：使用像素点对齐工具，调整每个显示屏的位置和方向，保持水平和垂直对齐。
（4）拼接图像测试：通过发送测试图像，观察拼接效果，调整显示屏参数，保证图像整体流畅。
3. 调整技术3.1 亮度与色彩校正在拼接完成后，各个显示屏之间可能存在细微的亮度和色彩差异。
通过使用专业的调整软件和仪器，对每个显示屏进行亮度和色彩校正，使其达到统一的亮度和色彩效果。
3.2 显示效果调整在完成亮度和色彩校正后，还需根据实际使用情况进行显示效果的调整。
例如，根据不同环境的光线情况，调整显示屏的对比度和亮度，以获得最佳的视觉效果。
4. 施工方案在LED显示屏的施工中，需要遵循以下几个步骤：（1）项目评估与规划：根据工程场地的情况，评估项目的可行性，制定合理的施工方案。
（2）材料准备与采购：根据项目规模和需求，准备好合适的LED显示屏、配件和安装工具。
（3）基础施工：进行支架的安装和固定，确保基础结构牢固可靠。
（4）安装与调试：按照拼接与调整技术的要求，逐块安装并调试每块LED显示屏。
（5）测试和验收：测试每块LED显示屏的正常运行情况，并进行最终验收，确保施工质量符合要求。

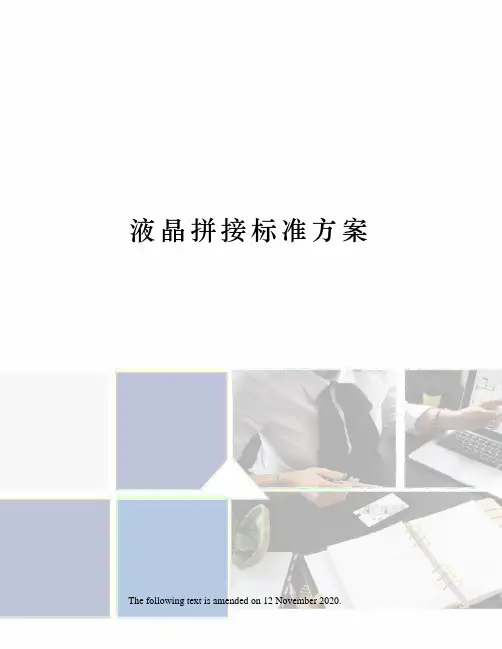

液晶拼接标准方案
液晶拼接标准方案 The following text is amended on 12 November 2020.拼接标准方案目录一. 液晶拼接显示墙的应用LED液晶显示屏具有高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射的优点。
随着窄边框LED液晶显示屏的出现，使LED液晶显示屏的无缝拼接成为可能。
LED液晶拼接显示墙以其高亮度、高清晰度、画面细腻、色彩逼真、画面宏大、视觉冲击力强等特点，具有很好的展示、演示、广告、宣传效果，可广泛应用于广播电视监控及显示，机场、地铁信息发布，金融证券信息显示，政府及企业视频会议显示，安全监控系统，商场、酒店、剧院、媒体广告，展览显示系统，品牌专卖店形象展示、演唱会等诸多应用领域，并且安装简便、不受空间限制。
二. 遵循的标准及规范1.《民用建筑电气设计规范》JGJ/T16-922.《智能建筑设计标准》GB/T50314-20003.《工业电视系统工程设计规范》GBJ115-874.《电气装置安装工程施工验收规范》GBJ232-925.《视听系统设备互连用连接器的应用》GB/T15644-956.《视听、视频和电视系统中设备互连的优选配接值》GB/T15859-19957.《液晶显示屏通用规范》(SJ/T11141-1997)8.《液晶显示屏检测方法》9.《机械设备安装工程施工及验收通用规范》（GB50231-98）10.《建设工程施工现场供电安全规范》（GB50194-93）11.《建筑安装工程质量检验评定统一标准》（GBJ300-88）12.《建筑电气安装工程质量检验评定标准》（GBJ303-88）13.《中国产品强制认证标准》三. 建设原则1.可靠性：大屏幕显示系统能适应7×24小时运行管理的需要。
2.实用性：能满足任何视频矩阵BNC、RGB、DVI、HDMI等信号显示。
3.先进性：大屏幕显示系统采用高亮度、使用先进LCD显示单元技术，保证信息显示的清晰、逼真、明亮。
拼接屏方案

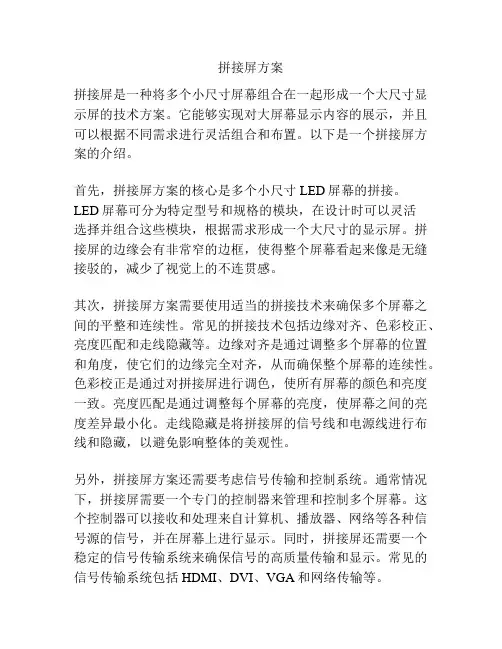

拼接屏方案拼接屏是一种将多个小尺寸屏幕组合在一起形成一个大尺寸显示屏的技术方案。
它能够实现对大屏幕显示内容的展示，并且可以根据不同需求进行灵活组合和布置。
以下是一个拼接屏方案的介绍。
首先，拼接屏方案的核心是多个小尺寸LED屏幕的拼接。
LED屏幕可分为特定型号和规格的模块，在设计时可以灵活选择并组合这些模块，根据需求形成一个大尺寸的显示屏。
拼接屏的边缘会有非常窄的边框，使得整个屏幕看起来像是无缝接驳的，减少了视觉上的不连贯感。
其次，拼接屏方案需要使用适当的拼接技术来确保多个屏幕之间的平整和连续性。
常见的拼接技术包括边缘对齐、色彩校正、亮度匹配和走线隐藏等。
边缘对齐是通过调整多个屏幕的位置和角度，使它们的边缘完全对齐，从而确保整个屏幕的连续性。
色彩校正是通过对拼接屏进行调色，使所有屏幕的颜色和亮度一致。
亮度匹配是通过调整每个屏幕的亮度，使屏幕之间的亮度差异最小化。
走线隐藏是将拼接屏的信号线和电源线进行布线和隐藏，以避免影响整体的美观性。
另外，拼接屏方案还需要考虑信号传输和控制系统。
通常情况下，拼接屏需要一个专门的控制器来管理和控制多个屏幕。
这个控制器可以接收和处理来自计算机、播放器、网络等各种信号源的信号，并在屏幕上进行显示。
同时，拼接屏还需要一个稳定的信号传输系统来确保信号的高质量传输和显示。
常见的信号传输系统包括HDMI、DVI、VGA和网络传输等。
最后，拼接屏方案的应用场景非常广泛。
它可以用于室内和室外的广告牌、会议大屏、舞台背景、展览展示、体育场馆等各种场所。
拼接屏具有显示内容丰富、清晰度高、亮度高、可靠性强等特点，能够吸引观众的注意力，并提供良好的视觉体验。
综上所述，拼接屏方案是将多个LED屏幕拼接在一起形成大尺寸显示屏的技术方案。
它能够适应各种应用场景的需求，并提供高质量的视觉效果。
随着技术的不断发展，拼接屏方案将会有更广阔的应用前景。
led拼接屏施工方案

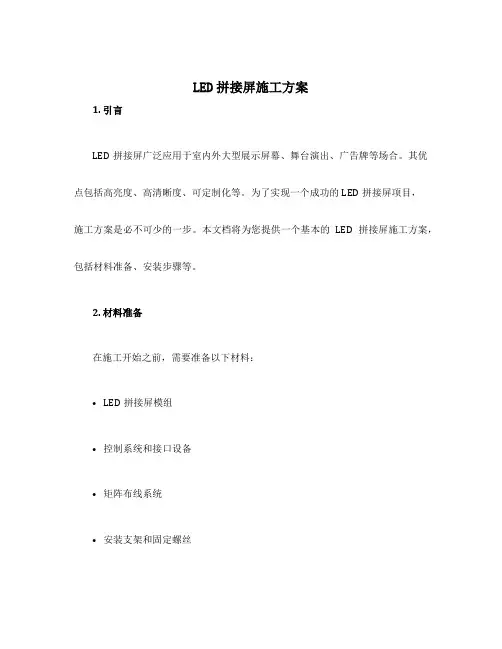

LED拼接屏施工方案1. 引言LED拼接屏广泛应用于室内外大型展示屏幕、舞台演出、广告牌等场合。
其优点包括高亮度、高清晰度、可定制化等。
为了实现一个成功的LED拼接屏项目，施工方案是必不可少的一步。
本文档将为您提供一个基本的LED拼接屏施工方案，包括材料准备、安装步骤等。
2. 材料准备在施工开始之前，需要准备以下材料：•LED拼接屏模组•控制系统和接口设备•矩阵布线系统•安装支架和固定螺丝•电源线和数据线请确保所有材料的质量和数量符合项目要求，并准备好额外备用材料以应对意外情况。
3. 施工步骤3.1 准备工作在开始施工之前，必须进行一些准备工作：1.清理施工区域，确保没有尘土和杂物干扰安装过程。
2.标记好墙壁上的安装位置，确保拼接屏安装的位置准确无误。
3.确保所需的电源和网络接口已准备就绪。
3.2 安装LED拼接屏模组LED拼接屏模组是LED显示屏的基本单元，每个模组通常是一个正方形或长方形的面板。
按照以下步骤安装：1.将第一个模组与安装墙壁对齐，并使用固定螺丝将其固定在墙壁上。
2.使用导线将第一个模组与控制系统和电源系统连接。
确保连接正确，以避免后续问题。
3.安装下一个模组，将其与第一个模组对齐并使用固定螺丝进行固定。
4.重复以上步骤，通过连接线连接每个模组，直到所有模组安装完成。
3.3 连接控制系统将控制系统和LED拼接屏模组连接在一起，以确保系统正常工作。
按照以下步骤进行连接：1.将控制系统放置在适当的位置，确保其与LED拼接屏模组之间的距离合适。
2.使用数据线将控制系统与第一个模组连接起来。
确保连接稳定可靠。
3.检查连接并确保控制系统正常工作。
3.4 安装矩阵布线系统矩阵布线系统用于管理数据和电源线的传输，确保整个拼接屏系统的稳定和可靠。
按照以下步骤进行安装：1.将矩阵布线系统固定在墙壁上，确保其与LED拼接屏模组安装位置对齐。
2.安装导线管和线槽，将数据线和电源线从控制系统到LED拼接屏模组进行整齐布线。
拼接大屏设计方案

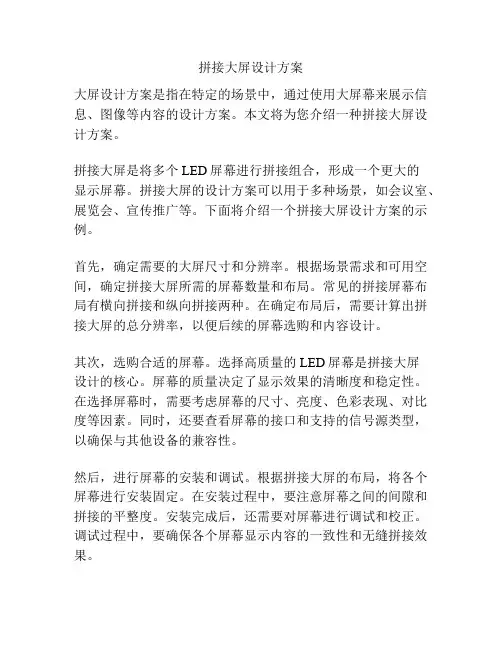

拼接大屏设计方案大屏设计方案是指在特定的场景中，通过使用大屏幕来展示信息、图像等内容的设计方案。
本文将为您介绍一种拼接大屏设计方案。
拼接大屏是将多个LED屏幕进行拼接组合，形成一个更大的显示屏幕。
拼接大屏的设计方案可以用于多种场景，如会议室、展览会、宣传推广等。
下面将介绍一个拼接大屏设计方案的示例。
首先，确定需要的大屏尺寸和分辨率。
根据场景需求和可用空间，确定拼接大屏所需的屏幕数量和布局。
常见的拼接屏幕布局有横向拼接和纵向拼接两种。
在确定布局后，需要计算出拼接大屏的总分辨率，以便后续的屏幕选购和内容设计。
其次，选购合适的屏幕。
选择高质量的LED屏幕是拼接大屏设计的核心。
屏幕的质量决定了显示效果的清晰度和稳定性。
在选择屏幕时，需要考虑屏幕的尺寸、亮度、色彩表现、对比度等因素。
同时，还要查看屏幕的接口和支持的信号源类型，以确保与其他设备的兼容性。
然后，进行屏幕的安装和调试。
根据拼接大屏的布局，将各个屏幕进行安装固定。
在安装过程中，要注意屏幕之间的间隙和拼接的平整度。
安装完成后，还需要对屏幕进行调试和校正。
调试过程中，要确保各个屏幕显示内容的一致性和无缝拼接效果。
最后，进行内容的设计和播放。
根据拼接大屏的分辨率和布局，设计内容的尺寸和分割方式。
内容的设计可以包括图片、文字、视频等形式，要根据场景需求和目的进行选择和优化。
同时，还要选择适合的播放设备和软件，以实现内容的顺利播放和切换。
在进行大屏设计方案时，还需要考虑一些其他因素。
例如，要保证大屏幕的通风和散热，以防止屏幕过热影响使用寿命。
此外，还要考虑大屏幕的维护和管理，定期对屏幕进行清洁和保养。
总结起来，拼接大屏设计方案是一个综合性的工程，需要全面考虑屏幕选择、布局设计、内容制作等多个方面。
通过合理的设计和配置，可以实现大屏幕的高清显示和良好的用户体验，满足不同场景的需求。
led拼接屏方案

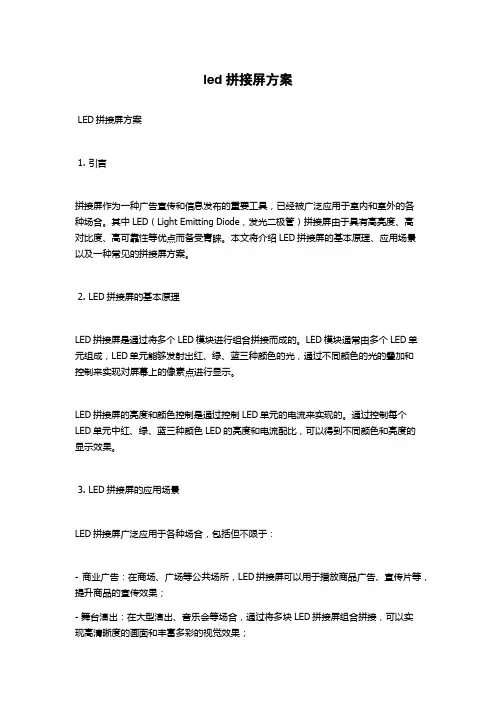

led拼接屏方案LED拼接屏方案1. 引言拼接屏作为一种广告宣传和信息发布的重要工具，已经被广泛应用于室内和室外的各种场合。
其中LED（Light Emitting Diode，发光二极管）拼接屏由于具有高亮度、高对比度、高可靠性等优点而备受青睐。
本文将介绍LED拼接屏的基本原理、应用场景以及一种常见的拼接屏方案。
2. LED拼接屏的基本原理LED拼接屏是通过将多个LED模块进行组合拼接而成的。
LED模块通常由多个LED单元组成，LED单元能够发射出红、绿、蓝三种颜色的光，通过不同颜色的光的叠加和控制来实现对屏幕上的像素点进行显示。
LED拼接屏的亮度和颜色控制是通过控制LED单元的电流来实现的。
通过控制每个LED单元中红、绿、蓝三种颜色LED的亮度和电流配比，可以得到不同颜色和亮度的显示效果。
3. LED拼接屏的应用场景LED拼接屏广泛应用于各种场合，包括但不限于：- 商业广告：在商场、广场等公共场所，LED拼接屏可以用于播放商品广告、宣传片等，提升商品的宣传效果；- 舞台演出：在大型演出、音乐会等场合，通过将多块LED拼接屏组合拼接，可以实现高清晰度的画面和丰富多彩的视觉效果；- 信息发布：在地铁站、机场、车站等公共场所，通过LED拼接屏发布实时的行车信息、航班信息等，提供便利的服务；- 会议展示：在大型会议、展览会等场合，LED拼接屏可以用于展示会议议程、展品介绍等内容。
4. 常见的LED拼接屏方案一种常见的LED拼接屏方案是使用LED拼接屏控制器和LED拼接屏模块进行组合。
LED拼接屏控制器是用于对LED拼接屏进行控制和管理的设备，它可以接收输入信号并将信号转换为对LED拼接屏模块的控制信号。
LED拼接屏模块是组成LED拼接屏的基本单元，它通常具有高亮度、高对比度和防水等特点。
LED拼接屏模块可以通过连接线连接到LED拼接屏控制器，多个模块可以组合拼接成一个大屏幕。
LED拼接屏控制器通常具有多种输入接口，包括HDMI、DVI、VGA等。
拼接屏施工方案
拼接屏施工方案拼接屏是一种将多个LED显示屏拼接组合而成的大屏幕显示设备，可以广泛应用于室内外各种场合，如商场广告、体育场馆、舞台秀等场所。
以下是一个拼接屏施工方案的详细介绍。
一、需求概述：客户要求在商场中心的广告牌位置安装一个拼接屏，用于播放商场广告信息和宣传活动。
二、方案设计：1. 屏幕选型：根据商场场地尺寸和要求，选用室内高亮度的P3.91 LED显示屏作为拼接屏的显示单元。
2. 选址与支架：根据商场广告牌位置的具体情况，选定一个平整、空旷的墙壁作为拼接屏的安装位置，并确定安装支架的形式，可以选择吊装式或支架式。
3. 安装工艺：a. 安装支架：根据选定的支架形式，进行支架的安装，确保支架平稳、牢固。
b. 屏幕拼接：根据商场场地尺寸和客户要求，将多块P3.91 LED显示屏拼接组合在一起，确保屏幕之间的间距均匀，并使用专业连接器进行连接，以保证信号稳定传输。
c. 电源接线：将显示屏的电源线进行接地处理，并使用防水套管进行保护，确保安全可靠。
d. 网络连接：将显示屏与控制系统进行连接，建立稳定的网络通信，以实现远程控制和内容更新。
4. 显示效果调试：a. 色彩校正：使用专业色彩校正仪器，对拼接屏进行色彩参数的调整，使显示效果更加鲜艳、合理。
b. 距离调整：根据实际观看距离和场地环境，调整拼接屏的亮度、对比度和显示效果，以确保观看效果达到最佳状态。
5. 安全检查与维护：a. 安全检查：定期检查和维护拼接屏的设备状态，确保屏幕稳定工作，防止安全隐患。
b. 维护保养：定期清洁拼接屏表面，更新显示内容，保持屏幕的良好显示状态。
三、预算与时间安排：1. 预算：拼接屏设备费用：XXXX元；施工安装费用：XXXX元；调试与维护费用：XXXX元；总预算：XXXX元。
2. 时间安排：安装准备：1天；支架安装：1天；屏幕拼接与接线：2天；调试与优化：1天；试运行与维护培训：1天。
四、风险控制：1. 安全风险：防止设备安装不牢固、接线错误等安全隐患，确保安装过程中的施工安全。
微间距LED大屏幕拼接显示系统设计方案

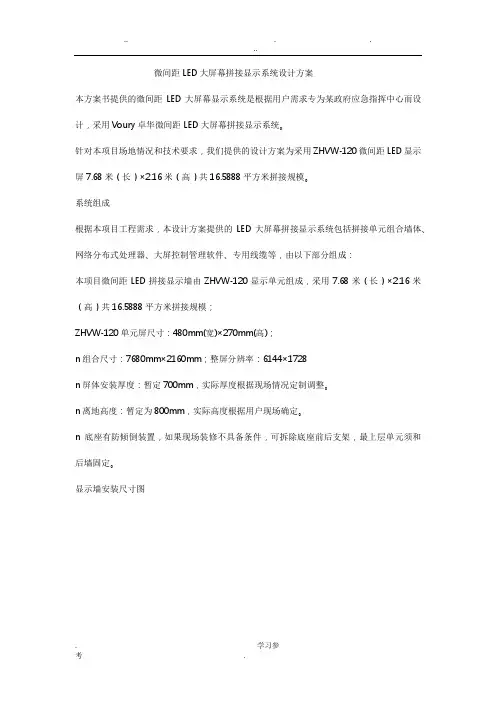

微间距LED大屏幕拼接显示系统设计方案本方案书提供的微间距LED大屏幕显示系统是根据用户需求专为某政府应急指挥中心而设计，采用Voury卓华微间距LED大屏幕拼接显示系统。
针对本项目场地情况和技术要求，我们提供的设计方案为采用ZHVW-120微间距LED显示屏7.68米（长）×2.16米（高）共16.5888平方米拼接规模。
系统组成根据本项目工程需求，本设计方案提供的LED大屏幕拼接显示系统包括拼接单元组合墙体、网络分布式处理器、大屏控制管理软件、专用线缆等，由以下部分组成：本项目微间距LED拼接显示墙由ZHVW-120显示单元组成，采用7.68米（长）×2.16米（高）共16.5888平方米拼接规模；ZHVW-120单元屏尺寸：480mm(宽)×270mm(高)；n组合尺寸：7680mm×2160mm；整屏分辨率：6144×1728n屏体安装厚度：暂定700mm，实际厚度根据现场情况定制调整。
n离地高度：暂定为800mm，实际高度根据用户现场确定。
n底座有防倾倒装置，如果现场装修不具备条件，可拆除底座前后支架，最上层单元须和后墙固定。
显示墙安装尺寸图显示墙安装效果图房间布局图观看视角图与常用的近距离观看的电子产品不同，如手机屏幕，笔记本电脑屏幕等，LED 显示屏适合远距离观看，对于同一款LED 屏幕产品，视距会决定观看者收看到的显示效果清晰与否。
人眼的理论分辨能力是20 角秒，可是由于感光细胞的分布以及本身的缺陷，实际上对可见光的分辨能力是1 角分，宽度超过1 角分的物体就和背景融在一起了。
针对本项目，我们推荐可视距离范围为：1.1m~5.1m。
系统结构示意图系统显示功能视频信号显示接入网络分布式处理器的所有监控视频信号（兼容支持PAL /NTSC /SECAM制式）均可同时实时显示于大屏幕上。
可以实现拼接显示、任意大小显示、任意缩放、漫游、全屏等显示功能，并可实现视频信号的分组切换、巡检、预案显示等功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED拼接屏设计方案1、工程概述1.1 基本概况本方案为设计一块高清晰LED显示屏及单红电子条幅屏，全彩LED屏采用我公司高端小像素间距MG系列产品，包括前端视频处理设备，配电系统，信号通讯系统和钢结构共同组成，并具有控制播放及终端显示等功能的一套技术解决方案。
LED小间距屏幕物理像素间距小，单位面积内的像素密数量非常多，可以在很近距离观看并且没有颗粒感。
单红电子条幅屏采用我公司SV4.75单红系列产品，屏体与全彩屏安装面同宽。
LED屏幕整屏分辨率都不同于常规视频格式，故在系统前端设置处理器，实现终端播放画面可以分多窗口显示，还可以整幅画面显示，灵活多样地显示高分辨率视频图像，其颜色丰富，图像清晰，画面层次感强，动态效果突出。
建造完成的LED屏有其独立的显示系统、控制系统、结构系统、电气系统，操作员可在控制室内通过计算机远程控制。
LED大屏幕显示系统可以文字、图片、视频等多种形式播放视频节目、现场摄像、通知和标语口号等，给人以身临其境、浑然一体、视觉舒适的感观体验。
本项目中全彩LED显示屏点间距1.25mm，显示面积为4.2米（宽）×2.3625米（高）=9.9225平方米，显示分辨率为3360×1890像素。
本项目中电子条幅屏点间距4.75mm，显示面积为4.256米（宽）×0.304米（高）=1.293824平方米。
1.2 设计标准和规范本显示屏系统依据以下规范设计：●《LED显示屏通用规范》SJ/T11141—2003●《LED显示屏测试方法》●《计算机信息系统安全保护等级划分准则》GB17859-1999●《电力子操作工作站机房设计规范》GB50174-93●《国际串行通讯标准》EIARS-232-C●《工业操作工作站系统安装环境条件》ZBN18-001●《电磁兼容》GB/T17626●《远动设备及系统工作条件环境条件和电源》GB/T15153-94●国家标准《建筑物防雷设计规范》GB50057-94●《计算机信息系统防雷保安器》GB173-1998●《建筑电气设计技术规程》JDJ16-83●《民用建筑电气设计规范》JGJ 16-2008●《电气装置安装工程接地装置施工及验收规范》GB50169-92●《电子信息系统机房设计规范》GB50174-2008●《低压配电设计规范》GB50054-95●《工业企业照明设计规范》GB50034-95●《电工电子产品环境试验》GB/T 2423.1-2001●《信息技术设备的安全》GB 4943-2001●《低压成套开关设备和控制设备》GB 7251.1-2005●《信息技术设备的无线电骚扰限值和测量方法》GB9254-2008●《发光二极管（LED）显示屏测试方法》SJ/T 11281-2007●《综合布线系统工程设计规范》（GB50311-2007）●《综合布线系统工程验收规范》（GB50312-2007）● IEEE局域网标准(IEEE802.x)● Internet工业标准传输控制/网络互联协议栈(TCP/IP)●《电子计算机场地通用规范》（GB/T2887-2000）●《电气装置安装工程施工及验收规范》GBJ／232-90，92●《国际串列通讯标准》 EIARS-232-C●《工业操作工作站系统安装环境条件》 ZBN18-001●《建筑设计防火规范》 GBJ16-87●《建筑安装工程质量控制与检验评定手册》GBJ301-88●《工业与民用电力装置的接地设计规范》GBJ65-88●《蓝皮书K11 建议“过电压和过电流防护的原则”》CCITT●《电子测量仪器振动试验》 GB6587.4-86●《电子测量仪器运输试验》 GB6587.6-86●《电子测量仪器质量检验规则》 GB6593-86●《电子测量仪器可靠性试验》 GB11463-89●《电子测量仪器包装、标志、贮存要求》SJ/T10463-93●《电光源的安全要求》 GB7248-1987●《计算机通讯技术条件》GB9813-881.3 LED显示屏工作环境本项目LED显示屏系统可在如下环境条件下正常工作：环境温度：-10℃～+40℃环境湿度：10%～80%RH工作电压：AC380V±15%，50Hz，三相五线制在系统设计中对上述工作环境条件留有适量的冗余。
系统可在短时间内在更严格的环境条件下正常工作，例如环境温度偏高、空气湿度偏大等。
在系统设计中已考虑到使用环境中的高潮湿、尘埃、腐蚀性或污染性物质、小动物不慎钻入、环境电磁干扰等不利于显示屏系统设备正常运行的因素，并做合理的防范性设计。
1.4 LED显示屏设计目标本项目LED大屏幕显示系统在设计过程中将以下要素作为追求目标：1）先进性：拥有国内最强大的LED应用技术研发团队和先进的试验检测设备，充分借鉴、利用国内外最新技术，采用先进的高清影像播放和信号处理系统，选择国际国内主流品牌原材料，打造成先进的系统集成。
本系统的各种设备及软件系统应讲求实用，满足现有的应用需求，并对未来需求提供良好的扩展能力。
2）可行性：设计方案适应性好、可操作性强，易于拓展变更，最大限度地满足客户的个性需求。
3）可靠性：系统的播放、信号传输、布线路由、分配系统、控制模块等，全部采用稳定、成熟的技术构建；同时产品符合国家节能环保的相关要求。
4）实用性：充分考虑客户需求，系统的功能符合用户应用的实际需要，操控方法符合用户的操作习惯。
5）规范性：系统设计符合国家有关的法规和标准。
6）经济性：系统设计坚持经济适用的原则，在充分满足系统应用功能需求和系统性能要求，并保证系统安全可靠的条件下，甄选性能价格比高的设备和产品搭建系统。
系统设计和工程施工中的每个细节均从用户角度出发，追求最佳性价比。
7）可拓展和易升级性：全面分析本行业现有技术条件与未来发展趋势，系统设计充分考虑未来一定时期内可能发生的技术扩展和升级，确保用户手中的系统在一定时期内不落后于电子产品技术的快速发展进程。
8）标准化和易维护性：虽然大型综合性系统难以做到系统标准化，但本公司大量采用了零部件或局部标准化设计，使绝大多数主要零部件都具有良好的可互换性能，有利于缩短设计制作周期并有利于日后快速维护。
9）安全性：LED显示系统的显示屏位于人流聚集区，本身就对安全（包括人员安全和设备安全）提出了很高的要求；包括结构承重以及电气安全等。
同时，要求LED信息发布系统的设备具有完善的电磁兼容设计，以避免系统设备与其它设备之间的相互干扰以及对人体的电磁辐射。
10）成熟性：在方案指标上充分考虑合理性，不盲目追求无意义的高指标；显示屏系统的设计遵从国家标准和行业技术规范，尽量采用成熟的技术和器件。
保证系统的通用性和备品备件的长期供应。
2、屏幕基本参数此设计方案显示屏采用型号MG012产品，完全以现场需求为依据的合理化设计理念，保证屏表面平整均匀，不出现缝隙。
整屏横向分辨率超出常规屏幕，播放画面可以分多窗口，多形式显示高分辨率视频图像，具有近距离观看的高清晰显示性能。
LED电子条幅显示屏采用型号SV4.75单红产品，与全彩显示屏安装面的水平宽度同宽，与全彩显示屏同一品牌。
3、LED显示屏应用设计的符合性根据使用功能，显示屏幕可以显示一副完整画面，也可划分为多个区域显示不同内容，显示区域像素分辨率比例符合视频播放要求和视觉观看特性。
系统整体设计提供LED显示产品设计，结合项目实施要求完成深化设计，包括全部设备、控制、配电、安装、维护及调试等，直至竣工验收合格，交付买方使用。
显示单元工艺满足：精细、平整、坚固、单元一体化设计、易于安装、拆卸和带电维护，显示单元具有防潮、防腐蚀、防燃、防尘、防高低温、防静电、抗电磁干扰，抗震动及电路保护等功能；显示单元及整个系统具有很好的抗电磁干扰的性能，符合国际电磁兼容标准，满足国际化标准组织颁发的ISO/IEC标准。
显示系统采用恒流源驱动控制，具有16bit颜色处理及12bit灰度处理能力。
显示屏单元采用完整箱体设计，箱体后部封闭，保证产品安全使用，单元箱体内部设计有独立散热循环，散热设计可以保证显示单元内外环境温度的均衡，确保显示单元系统稳定运行。
显示系统的音、视频接口和对音、视频内部处理满足专业广播电视规范，显示屏能够结合广播电视信号的特点，对电视播出信号提供逼真、完整、高质量的LED显示。
屏幕显示图像色彩柔和逼真，层次感和立体感强，采用单点亮度、颜色校正技术，亮度色彩显示均匀一致，实现真正色彩还原，达到广播级1024级灰度。
系统工作稳定可靠，抗干扰能力强，连续工作24小时以上，控制系统软件操作界面人性化设计，操作简单，控制软件为自主开发软件，软件终身免费升级更新。
显示单元独立控制，单点故障不影响整屏使用，单元支持带电热插拔，单元更换后通过系统校正，保证整屏显示的均匀一致。
系统配电采用放射式和树干式结合的配电方式，能够将因局部电源故障带来的黑屏面积减少到最小。
配电系统有防雷、短路、断路、过流、过压、欠压以及漏电保护措施。
配电柜具备防水、防锈、防腐能力；并具备稳压、防雷功能；强行打开时，能自动报警。
当系统发生严重错误时能自动关闭并报警，保证系统运行时的安全性和可靠性。
显示系统采用电源通信双路备份设计，一路故障不影响屏幕的正常使用。
4、显示屏设计重点采用非线性校正技术，以补偿CRT显示器与LED显示屏间的色差及人眼的视觉差异，使视觉效果更加完美、逼真。
将非线性校正功能集成进驱动板芯片之中，采用R、G、B各颜色65536级校正技术，显示色彩达到281万亿色，最大限度地降低显示数据传送过程的故障率，提高系统稳定性，以非线性校正的方式驱动LED管，使LED显示器适应人类眼睛的非线性的需求，从而显示同计算机一样生动逼真的视频画面，图像更加稳定。
采用国际最先进的灰度控制及颜色处理的功能于一体的恒流源驱动芯片，芯片直接应用于驱动板中（板级控制技术），显示图像图象清晰、层次分明、色彩鲜艳。
可通过软件现场实现对LED显示屏整屏及每个发光模块的亮度、色度、对比度的调整，且具有颜色签名和记忆功能，能够保证屏幕长期显示效果均匀一致。
显示屏亮度根据环境照度变化自适应调节，实现节能产品的设计。
5、技术实现LED显示屏屏体总体设计主要考虑显示效果、可靠性、可维护性。
为保障以上要求我们采取的技术手段有：●白平衡温度补偿模块封装技术中的分档技术手段、保证发光管轴向角度一致性的技术手段。
通过软件及硬件方式，可实现对单个模块红、绿、蓝三种颜色的无级调节或在线数字调整。
按照正确的筛选方法对发光二极管进行严格筛选，然后精心布局整屏模块分布。
采用恒流驱动技术。
●同步帧切换技术及高速刷新技术由于电脑的图像信号是逐行发出的，如果接收一行就立即在显示屏上显示一行，当图像变化较快时就会出现跳动现象。
