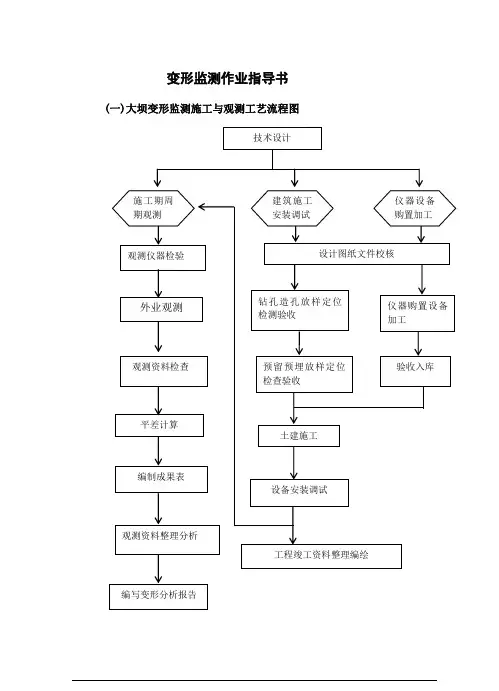

变形监测作业指导书(一)大坝变形监测施工与观测工艺流程图（二）大坝变形监测施工与观测方法及要求1.技术标准和规范：承建工程变形监测仪器设备的检验、率定、埋设安装与施工期观测，应严格执行现行国家行业技术标准和规范，以及设计文件、承包合同要求。
应执行的现行国家行业技术标准和规范主要有（但不限于）：（1）《混凝土大坝安全监测技术规范》（SDJ336—89）（2）《土石坝安全监测技术规范》（SL60—94）（3）《国家一、二等水准测量规范》（GB12897—91）（4）《国家三角测量规范》（GB/T17942-2000）（5）《水利水电工程测量规范》（SL197—97）（6）《水利水电工程施工测量规范》（SL52—93）2.变形监测仪器设备购置、加工：变形监测仪器设备购置、加工应按照经监理工程师批准的设计图纸、仪器设备清单进行。
仪器设备购置、加工前应向监理工程师报送：（1）仪器设备购置、加工计划：（2）仪器设备检验、率定计划。
仪器设备运抵施工现场后，应会同监理工程师开箱检查验收，应向仪器设备供应方索取仪器设备出厂合格证，计量检测证。
仪器、设备检验合格后应妥善保管。
3.倒垂孔、钢管标、钢铝管双金属标造孔施工与埋设安装：倒垂孔、钢管标、钢铝管双金属标应在施工部位形成后进行。
按照设计坐标、高程进行钻孔孔位定位、放样。
钻机就位，应认真进行校正。
经校正安装固定的钻机，主轴必须严格垂直，钻孔孔位定位精度须满足设计要求。
钻孔施工过程中应每进尺1 m～2m，采用倒垂浮体组配合弹性导中器进行钻孔垂直度检测，以控制钻孔质量，进而指导调整钻孔施工。
倒垂孔钻孔垂直度应满足保护管安装埋设完成后，其保护管有效孔径必须在大于100mm。
钢管标、钢、铝管双金属标钻孔垂直度应满足保护管安装埋设的要求。
钻孔进尺满足设计要求后，应通知设计、地质、监理工程师，参加钻孔终孔验收，并进行单项工程阶段性验收签证。
终孔验收后，及时进行倒垂孔保护管、钢管标、钢、铝管双金属标安装埋设。
各类金属管材、材质型号、加工均应满足设计要求。
倒垂孔保护管应认真组装调试，并进行保护管垂直度检测，保护管垂直度必须满足其有效孔径大于100mm，加固以后进行灌浆。
钢管标、钢、铝管双金属标、保护管、芯管应认真组装调试，满足设计要求以后，芯管根部（1m～2m）采用水泥浆灌浆固结，保护管芯管间距2米采用橡胶圈加固。
倒垂孔、钢管标、钢、铝管双金属标保护管、芯管安装完成后，其管口均应安装保护装置，以防损坏。
钻孔施工单位应提交钻孔地质柱状图，钻孔垂直度检测单位应整理并提交钻孔与保护管垂直度检测资料以及保护管芯管安装埋设竣工图。
倒垂孔、钢管标、钢、铝管双金属标施工完成并经监理工程师验收合格后，施工单位应会请监理工程师会签单项工程竣工验收签证。
4.变形监测设施予留予埋：布设在砼大坝各层廊道的变形监测设施（如引张线、静力水准、正、倒垂线测站、精密导线、弦矢导线、竖直传高、垂直位移监测点）应按照设计图纸进行予留、予埋放样测量，并进行予留槽、予埋件安装施工，予留槽、予埋件安装施工应准确定位、安装固定牢固，完成以后进行检查验收。
予留、予埋部位砼浇筑施工完成后应及时进行复测验收，检测是否变位走样。
如存在跑模走样应及时采取补救措施予以处理。
5.正垂线埋管埋设安装：布设在砼坝体中的正垂线埋管（砼管、钢管）应按设计坐标进行放样测量，在埋管部位准确标定其中心位置，进行埋管定位。
埋管垂直度应严格控制在设计允许的偏差内。
埋管应牢固加固，以防止在砼浇筑施工中发生变形。
严禁碰撞。
砼浇筑施工完成后应及时复测正垂线埋管垂直度。
以调整后续埋管的垂直度。
砼管在安装过程中管口应平顺衔接，防止错台，接口处应用油毡封闭，防止水泥砂浆流入。
钢管在安装过程中管口应平顺衔接，焊缝应平整、严密。
正垂线埋管埋设安装完成以后，应及时整理编绘埋管竣工资料。
6.变形监测设备安装调试：6.1倒垂线安装调试：采用浮体组配合弹性导中器复测保护管垂直度，确定倒垂线锚块埋设位置。
安装倒垂浮体组，安装倒垂线锚块，通过滑轮将安装倒垂线锚块的不锈钢丝吊入倒垂线保护管，依靠锚块重力张拉不锈钢丝。
按照锚块埋设位置将不锈钢丝在管口准确定位。
在倒垂线保护管内安装注浆软管，准确计算埋设锚块水泥沙浆用量，通过注浆软管平缓注入埋设锚块水泥沙浆。
注浆结束后再次检测不锈钢丝在管口的准确位置，如发现安装位置有偏移，应即时进行调整，使之恢复到锚块埋设位置。
倒垂锚块埋设安装7—10天以后，安装倒垂浮体组和倒垂线不锈钢丝固定夹具，按设计要求计算浮体工作浮力进行倒垂线不锈钢丝张拉。
按照浮体工作浮力向浮体组注入变压器油，在浮体支架上盘绕固定富余钢丝。
加盖浮体组保护盖。
在砼观测墩上埋设垂线座标仪基座。
6.2正垂线安装调试：复测正垂线埋管垂直度，确定正垂线埋设位置。
按照确定的正垂线埋设位置，安装正垂线悬线装置、固定夹线装置、活动夹线装置。
悬挂正垂线阻尼重锤，固定夹线装置。
在正垂线砼观测墩上埋设垂线座标仪基座。
在正锤油桶中注入变压器油。
6.3引张线安装调试：引张线安装前应检验采购的配重件是否符合设计要求。
准确测定引张线安装轴线，按照引张线安装轴线进行端点、测点装置埋设安装，端点滑轮槽、夹线装置V型槽与测点读数钢尺高差应控制在±1mm～2mm以内。
张拉并固定引张线不锈钢丝。
在测点处安放浮船与水箱。
引张线钢丝复位精度应优于±0.1mm。
6.4视准线安装施工：按设计布置准确测定视准线端点、测点位置，埋设视准线砼观测墩，在砼观测墩顶部埋设强制对中底盘，强制对中底盘应调整水平，倾斜度不得大于4′。
视准线各测点底盘中心应埋设在两端点底盘中心线的连线上，其偏差不得大于10mm。
6.5静力水准安装施工：静力水准测点、标定点和连通管壁槽、管槽支架应按设计要求进行土建施工。
静力水准安装施工之前，测点、标定点和PVC管应认真进行清洗。
测点、标定点和PVC管应按出厂说明进行组装，组装完成注入纯净蒸馏水，注入蒸馏水后必须认真排净空气气泡，并进行静力水准系统标定。
7.变形监测施工期观测与资料整理分析：7.1用于大坝变形监测的仪器、设备须进行计量检测，率定和检验。
使用性能必须满足国家有关计量检测规定。
7.2施工期观测必须按照国家有关技术标准、规范和设计技术要求进行。
施工期观测频次应执行设计技术要求。
7.3施工期观测资料应及时检查、平差计算，并进行资料初步整理分析，及时报送，雨季、汛期和发生异常情况应加密观测，以密切监测工程安全施工。
7.4观测记录，必须内容真实完整，字迹清晰，不得任意涂改。
7.5年度观测资料应进行整理分析，绘制变形过程曲线，编写初步分析报告。
地形测量作业指导书(一)地形测量工艺流程图（二）地形测量方法及要求一、说明本指导书只适用于工程施工中局部范围内的大比例尺地形图测量。
地形测量控制网点是在施工控制网基础上加密得到的，坐标系统和高程系统应与施工坐标系、高程系统相一致。
远离工区时，也可以采用北京坐标系或独立坐标系统。
比例尺为1：200、1：500、1：1000和1：2000，按正方形或矩形法分幅。
图式符号执行国家最新版本的《1:500 1:1000 1:2000地形图图式》。
地形测量由于外业数据采集和内业成图所使用的仪器和软件不同而采用不同的方法，不论采用何种方法，成图都必须满足规范要求和用户要求。
本指导书中用字母M表示地形图比例尺分母。
二、图根控制点(包括测站点)的测量1．一般规定1.1图根点是直接供测图使用的平面和高程控制点，可在各等级控制点上采用经纬仪交会法、测距导线法、全站仪坐标法、三角高程、水准测量、GPS等方法测量。
1.2图根点或测站点的精度以相对于邻近控制点的中误差来衡量，其点位中误差不应超过图上±0.1㎜；其高程中误差不应超过测图基本等高距的1/10。
1.3为了节约，图根点可以采用临时地面标志。
1.4图根点的密度因测图使用的仪器不同要求也不同，只要能够保证碎部点的平面高程精度即可。
1.5测站点可以在测图过程中根据需要随时测放。
2．图根点测量(略)三、地形测量测绘内容及取舍地形图应表示测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。
并着重显示与测图用途有关的各项要素。
地物、地貌的各项要素的表示方法和取舍原则，除应按现行国家标准地形图图式执行外，还应符合如下有关规定。
1．测量控制点测绘1.1测量控制点是测绘地形图和工程测量施工放样的主要依据，在图上应精确表示。
1.2各等级平面控制点、导线点、图根点、水准点，应以展点或测点位置为符号的几何中心位置，按图式规定符号表示。
2．居民地和垣栅的测绘2.1居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑结构特征。
2.2房屋的轮廓应以墙基外角为准，并按建筑材料和性质分类，注记层数。
1：500与1：1000比例尺测图，房屋应逐个表示，临时性房屋可舍去；1：2000比例尺测图可适当综合取舍，图上宽度小于0.5mm的小巷可不表示。
2.3建筑物和围墙轮廓凸凹在图上小于0.4mm，简单房屋小于0.6mm时，可用直线连接。
2.4 1：500比例尺测图，房屋内部天井宜区分表示；1：1000比例尺测图，图上6mm2以下的天井可不表示。
2.5测绘垣栅应类别清楚，取舍得当。
城墙按城基轮廓依比例尺表示，城楼、城门、豁口均应实测；围墙、栅栏、栏杆等可根据其永久性、规整性、重要性等综合考虑取舍。
2.6台阶和室外楼梯长度大于3M毫米，宽度大于1M毫米的应在图中表示。
2.7永久性门墩、支柱大于1M毫米的依比例实测，小于1M毫米的测量其中心位置，用符号表示。
重要的墩柱无法测量中心位置时，要量取并记录偏心距和偏离方向。
2.8建筑物上突出的悬空部分应测量最外范围的投影位置，主要的支柱也要实测。
3．工矿建（构）筑物及其它设施的测绘3.1工矿建（构）筑物及其它设施的测绘，图上应准确表示其位置、形状和性质特征。
3.2工矿建（构）筑物及其它设施依比例尺表示的，应实测其外部轮廓，并配置符号或按图式规定用依比例尺符号；不依比例尺表示的，应准确测定其定位点或定位线，用不依比例尺符号表示。
4．交通及附属设施测绘4.1交通及附属设施的测绘，图上应准确反映陆地道路的类别和等级，附属设施的结构和关系；正确处理道路的相交关系及与其它要素的关系；正确表示水运和海运的航行标志，河流和通航情况及各级道路的通过关系。
4.2铁路轨顶（曲线段取内轨顶）、公路路中、道路交叉处、桥面等应测注高程，隧道、涵洞应测注底面高程。
4.3公路与其它双线道路在图上均应按实宽依比例尺表示。
公路应在图上每隔15~20mm注出公路技术等级代码，国道应注出国道路线编号。
