电子系统课程设计结课报告红外遥控开关样本

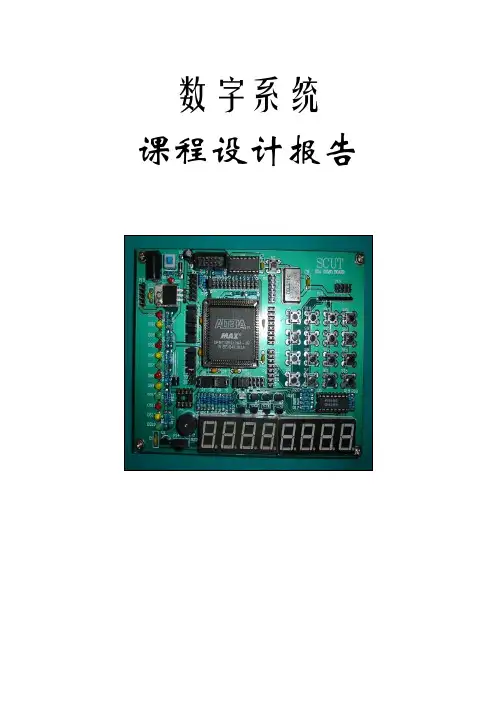

数字系统课程设计报告第一部分设计题目及要求本次课程设计的题目及要求如下：一、设计题目红外线遥控接收器二、设计步骤1、EDA实验板组装调试参照提供的EDA实验板电路原理图、PCB图以及元器件清单进行电路板的组装。

电路板组装完成后，编写三个小程序进行电路板测试。

2、红外遥控系统的设计（1）发射编码部分使用指定的元器件在万用板上完成红外遥控器的制作。

（2）接收解码部分接收解码用VHDL语言编写程序，在EDA实验板上实现解码。

二、功能要求1、将一体化红外接收解调器的输出信号解码（12个单击键、6个连续键，单击键编号为7－18，连续键编码为1－6），在EDA实验板上用七段数码管显示出来。

2、当按下遥控器1—6号连续键时，在EDA实验板上用发光二极管点亮作为连续键按下的指示，要求遥控器上连续键接下时指示灯点亮，直到松开按键时才熄灭，用于区别单击键。

3、EDA实验板上设置四个按键，其功能等同于遥控器上的1—4号按键，当按下此四个按键时七段数码管分别对应显示“1”、“2”、“3”、“4”。

4、每当接收到有效按键时，蜂鸣器会发出提示音。

第二部分设计分析本次课程设计包括两大部分，一是电路设计及电路焊接，二是程序的设计及编写。

电路部分，根据题目要求，要做到红外发送，显然整个电路系统要分为红外发射和红外接收两个电路，分别做到红外的编码发射和译码接受，再在接收板上显示接受到的红外信号。

另外还包括一个从电脑下载程序到芯片上的下载线电路。

一、红外发射电路本次课程设计的红外遥控器由红外遥控专用芯片PT2248作为编码及发送部分，PT2248最大可用作18路红外遥控系统的编码，其内部己集成了38kHz的红外载波振荡及相应的数字脉码调制电路，只需外接3×6的矩阵式按键、红外发光二极管及其驱动电路等少量元器件便可完成编码发送的功能。

由PT2248和少量外围元件组成的红外遥控发射电路如下图所示芯片的发送指令由12位码组成，其中C1～C3是用户码，可用来确定不同的模式。

《电子系统设计》课程设计实训报告姓名：学号：专业班级：指导教师：设计题目：红外遥控密码锁完成时间：2011年6月20日摘要本文主要阐述一种基于51单片机和红外接收管的红外解码的单片机控制系统。

文章详细介绍了红外遥控密码锁的硬件电路和软件设计。

硬件部分利用红外接收头的输出接在AT89C52单片机INT1中断口，通过跳变沿触发的方式来触发单片机INT1中断，从而可以对编码脉冲进行接收、存储和解码，然后和用户所设置的密码进行比较，来校对密码的正确与否，如果密码正确，伺服电机（步进电机）正反转进行开锁和关锁，同时，还有三个LED来对系统的复位、红外接收、电机转动状态进行指示。

此外，为了防止密码泄露，该系统还支持用户重设密码，上电复位的起始密码为0123，正确输入密码后，用户可以更改密码。

最后，为了防止遥控器失窃，非法人员多次试探尝试打开遥控锁，该系统还增加了错误报警功能，按五次键输入密码错误后，蜂蜜器持续鸣叫一分钟进行报警。

软件部分用C语言进行编程，采用模块化设计思想。

该系统硬件电路简单，造价低廉，操作方便，完全符合设计要求，也具有很高的应用价值。

例如可以作为汽车车门锁（较常规的遥控锁更安全），也可以作为仓库和家用门锁等。

关键词：单片机、红外、遥控、密码锁目录1 绪言 (1)1.1 课题背景、发展及意义 (1)1.2 课程的具体要求及任务 (1)1.2.1 设计任务 (1)1.2.2 基本要求 (1)1.2.3 发挥部分 (1)2 红外遥控锁总体设计方案 (2)2.1 任务分析与实现 (2)2.2红外遥控锁硬件方案设计 (3)2.3 红外遥控锁软件方案设计 (4)3 红外遥控锁硬件电路设计方法及原理 (5)3.1红外遥控系统 (5)3.1.1 调制 (5)3.1.2发射系统 (5)3.1.3红外接收头原理图 (6)3.2 单片机的原理及应用 (7)3.2.1 单片机原理简介 (7)3.2.2 单片机最小系统的介绍 (7)3.2.3 单片机定时/计数功能的介绍 (8)3.3 步进电机工作原理 (8)3.3.1 步进电机原理 (8)3.3.2 步进电机驱动电路 (8)3.4 LED指示电路 (9)3.5 蜂鸣器电路 (9)3.6 系统原理图及印刷板图 (9)3.6.1系统总原理图 (9)3.6.2 印刷版图 (10)4软件设计流程 (11)4.1全部软件 (12)5 系统的调试与分析 (12)5.1 硬件调试 (12)5.2 软件调试 (12)6 结论与展望 (13)6.1 结论 (13)6.2 展望 (13)致谢 (14)参考文献 (14)附录1 (14)附录2 (15)1 绪言1.1 课题背景、发展及意义由于红外线遥控不具有像无线电遥控那样穿过障碍物去控制被控对象的能力，所以，在设计家用电器的红外线遥控器时，不必要像无线电遥控器那样，每套(发射器和接器)要有不同的遥控频率或编码(否则，就会隔墙控制或干扰邻居的家用电器)，所以同类产品的红外线遥控器，可以有相同的遥控频率或编码，而不会出现遥控信号“串门”的情况。

(2023)红外线感应开关电子技术课程设计报告(一)(2023)红外线感应开关电子技术课程设计报告课程背景红外线感应开关是一种常用的电子元件，其主要作用是在人或物体接近时感应并触发信号输出，广泛应用于安防、自动控制、智能家居等领域。

本课程旨在通过学习红外线感应开关电路原理、主要参数及应用实例，掌握基础电路设计及实际应用能力。

课程内容1.红外线感应开关电路原理1.1 红外线原理及应用1.2 红外线感应开关的基本结构2.红外线感应开关主要参数2.1 探测距离的选择与计算2.2 感应时间及灵敏度的调节3.红外线感应开关的应用实例3.1 门禁系统中的应用3.2 智能家居中的应用3.3 工业自动化中的应用课程目标通过本课程的学习，学生能够掌握红外线感应开关的电路原理，了解其主要参数及应用实例，并能够独立完成基础电路设计及实际应用。

课程评估本课程采用考试与实验结合的方式进行评估，其中考试占40%，实验占60%。

考试主要涵盖课程内容的理论部分，实验主要涉及基础电路设计及实际应用能力的考核。

参考资料1.《电子技术基础》（第三版），赵xx，清华大学出版社，2016年。

2.《单片机原理与接口技术》（第二版），高xx，机械工业出版社，2018年。

3.《自动控制原理及实践》（第五版），李xx，高等教育出版社，2019年。

总结本课程旨在培养学生的基础电路设计及实际应用能力，通过掌握红外线感应开关的电路原理、主要参数及应用实例，提高学生的综合能力和实践操作技能，为未来的科技研究奠定基础。

实验内容本课程的实验主要分为两个部分，第一部分是基础实验，旨在让学生掌握红外线感应开关的电路基础原理和实验操作技能；第二部分是应用实验，通过应用实验让学生了解并掌握红外线感应开关在实际应用中的使用方法和注意事项。

基础实验1.组装并调试红外线感应开关电路学生需使用给定的元器件，自行组装红外线感应开关电路，并进行电路调试。

2.测量红外线感应开关参数学生需使用示波器等测量仪器，测量红外线感应开关的探测距离、感应时间及灵敏度等参数。

江门市新会技工学校技能课教案编号：QD-19-06 流水号：5 电气自动化专业10G3 班共10 页课题名称总课题：毕业设计授课主题内容红外线光电开关电路的设计与制作授课课时2需用课时2 分课题：毕业设计范例二起止日期课题要求技术理论知识实际技术操作设备、工、刃量具标准材料准备示范操作准备产品名称是否生产产品图号件数额定工时工时余（缺）安排备注工人学生合计课题实习结束小结授课老师：肖正光审阅签名：新会高级技工学校毕业设计论文课题：红外线光电开关电路的设计与制作系部：电子信息系专业、班级：电气自动化设备安装与维修姓名： XXX指导教师：完成时间： 2012.6.16毕业设计论文任务书1、题目红外线光电开关电路的设计与制作2、内容要求：（1）、设计并制作一红外线光电开关电路，当光电管接收到红外发射光时，继电器控制所需驱动的电器设备工作。

（2）、用Protel 99 SE完成电路原理图的绘制，并提出元件清单，购买关键元器件。

（3）、完成线路板的设计。

（4）、样机装配与调试。

（5）、完成毕业大作业（综合实训）正文。

3、实施步骤：1、查阅资料，拟定总体设计方案，IC规格书查询，芯片选型。

约3天时间。

2、原理图的设计：①完成红外线光电开关电路的原理图的设计；②提交元件清单；完成关键元器件的选购，约4天时间。

3、线路板的设计、制作与装配：①用Protel 99 SE完成线路板的设计，利用热转印方法制作线路板；约一周时间。

4、完成样机的装配与调试，约2周时间。

5、完成毕业大作业（综合实训）正文。

应包括如下内容：(1) 总体方案设计(2)各功能电路的描述、电路图； (3)元件清单；(4)线路板的PCB图；(5) 利用热转印方法制作线路板的过程；(6)红外线光电开关的装配与调试；(7) 红外线光电开关实物照片；(8) 毕业大作业总结。

约为3天的时间。

4、本毕业设计任务书于2012年 5月28日发出，应于2012 年6月16日完成，然后进行成绩评定。
