adaptec,3ware和LSI raid卡常用命令

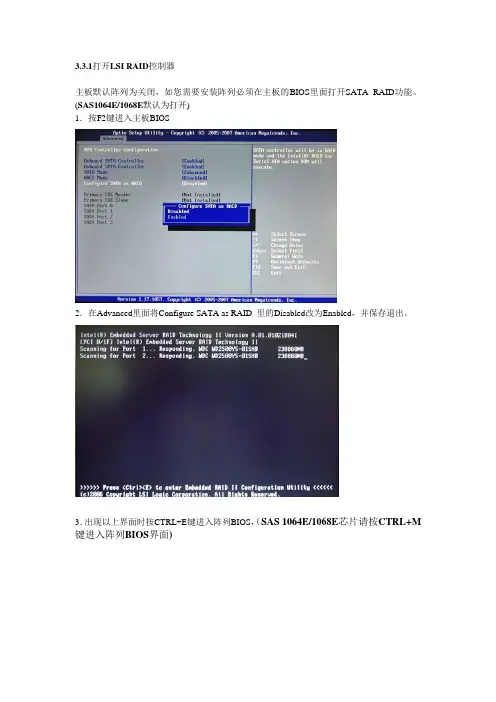

3.3.1打开LSI RAID控制器主板默认阵列为关闭，如您需要安装阵列必须在主板的BIOS里面打开SATA RAID功能。

(SAS1064E/1068E默认为打开)1．按F2键进入主板BIOS2．在Advanced里面将Configure SATA as RAID 里的Disabled改为Enabled，并保存退出。

3．出现以上界面时按CTRL+E键进入阵列BIOS，（SAS 1064E/1068E芯片请按CTRL+M 键进入阵列BIOS界面)1．在主菜单下选第一项Configure,按Enter,弹出以下界面2．Easy Configuration：简单配置阵列New Configuration：配置新的阵列View/Add Configuration：校验/添加阵列信息Clear configuration：清除阵列信息Select Boot Drive：选择引导驱动器（如有两组RAID可以选取）我们这里选取第一项Easy Configuration，（如果您的硬盘不是全新的，您这里需要选取第四项Clear Configuration，清除阵列信息后再安装新的阵列信息）弹出以下界面3．按SPACE选择要做阵列的磁盘后按F10，弹出以下界面4．按SPACE后再按F10，弹出以下界面5．RAID=（根据需要可选择RAID0或RAID1）Size=（阵列容量）DWC=(默认)RA=（默认）AcceptSPAN=(黙认)在Accept（接受）按Enter键，弹出以下界面6．这里选择主盘，如果是新的硬盘可以随便选取一个，如果您的一个硬盘里面有数据（这里说的是数据而非阵列信息）并且希望数据能做RAID1时保留下来，（做RAID0时没有此菜单）就需要慎重选择（比喻：您是A00-00里面有数据，而且希望将A00-00里面的数据备份到A00-01里面去，这里您就要选择ONLIN A00-01）选完后按Enter弹出以下界面7．是否保存配置，选是按Enter后新的阵列做好了。

Adapter ,3ware和LSI raid卡常命令-------------------------------------------⏹平台信息：此文档适用于爱数备份存储柜。

⏹适用对象：爱数技术人员/代理商/最终用户。

⏹文档类型：FAQ/技术文档。

⏹文档版本：（如20100420V1.0）针对于adaptec,3ware和LIS raid 卡在这里总结一些常用命令，有利于大家对raid故障的处理的排错。

通过lspci查看所使用的raid卡类型，在倒数6、7行能看到。

adaptec卡：1.arcconf getconfig show 获得raid控制器的控制号（1）2.arcconf getconfig 1 ad raid卡的相关信息（raid的状态，raid卡型号，bios 型号等)3.arcconf getconfig 1 ld 逻辑设备的相关信息(逻辑设备名，raid级别、状态，通道和ID）4.arcconf getconfig 1 pd 物理硬盘的相关信息（是否掉线，是否重建，对应的槽位等）5.arcconf getconfig 1 al 查看所有raid相关的信息6.arcconf getstatus 1 查看raid重建的进度7.arcconf getlogs 1 event 控制器的事物日志8.arcconf setstate 1 device 0,0 hsp logicaldrive 1 2 3 创建通道0，ID0的这块盘为全局热备盘9.arcconf setstate 1 device 0,0 rdy logicaldrive 1 删除热备盘10.arcconf delete 1 logicaldrive 1 删除raid阵列11.arcconf getlogs 1 dead 查看日志；LSI卡：1. MegaCli -LDInfo -Lall -aALL 查看raid级别2. MegaCli -AdpAllInfo -aALL 查raid卡信息3. MegaCli -PDList -aALL 察看硬盘信息4. MegaCli -cfgdsply -aALL 显现Raid卡型号，Raid配置，Disk联系信息5. MegaCli -CfgLdAdd -r5 [1:2,1:3,1:4] WB Direct -Hsp[1:5] -a0 创建一个raid5 阵列，由物理盘2,3,4 组成，该阵列的热备盘是物理盘56. MegaCli -CfgLdDel -L1 -a0 删除raid阵列7. MegaCli -PDHSP -Rmv -PhysDrv[1:5] -a0 删除全局热备8. MegaCli -PDRbld -ShowProg -PhysDrv [1:5] -a0 察看物理磁盘重建进度3ware卡：1.进入3ware卡命令行：/sbin/tw_cli/tw_cli 查看控制器号（c6） 控制器号（c6）查看所有的raid（u0） c6 bios 查看控制器BIOS版本 c6 unitstatus 查看raid状态信息 c6 drivestatus 查看磁盘信息 c6 u0 status status 查看raid重建的进度 c6 diag 查看raid日志信息9.Maint rescan 扫描重新加上的raid和磁盘10.M aint createunit c6 rraid5 k256 p0-11 创建raid511.M aint createunit c6 rspare p2 把第二块盘建为热备盘12.M aint deleteunit c6 u0 删除raid阵列。

Adaptec Raid 卡Raid 配置步骤进入Raid（阵列） BIOS1.出现下面提示时按<Ctrl><A>2.选择Container Configuration Utility按回车配置一、Initialize Drives（初始化硬盘）硬盘所有数据将丢失，如果硬盘有数据，请不要重配 RAID。

二、Create Container（配置RAID）一、初始化硬盘1.移动光标到第三项（Initialize Drives）。

注意：此项操作仅限于新硬盘（新机器），或没有重要数据，将删除硬盘上所有数据2.您机器上的硬盘将在下面界面的左列显示，按Insert键 <键盘上的插入键 > 依此将要配置RAID硬盘插入到右列。

插入完硬盘后，回车。

3.敲Y键确认。

二、Creating a RAID 5 Container1.移动光标到Create Container按回车。

2.您机器上的硬盘将在下面界面的左列显示，按Insert键 <键盘上的插入键 > 依此将要配置RAID硬盘插入到右列。

插入完硬盘后，回车。

3.选择RAID 5按回车。

4.给阵列起个名！5.回车确认您的RAID容量大小。

否则输入您想设定的尺存。

6.回车选定磁盘空间单位。

7.回车接受默认，或更改后回车继续。

8.按Y或N，建议Y。

9.回车接受默认，或更改后回车继续。

10.回车接受默认，或更改后回车继续。

11.回车保存设置。

12.按任意键继续。

这句话的意识是服务器将几块硬盘条带化成为一块逻辑盘。

观看上面配置结果观看上面配置的结果1.移动光标到Manage Containers回车。

2.选中您刚才配置的阵列，按回车。

（注：您可以重复上面的步骤配置几个RAID逻辑盘。

）3.观看所配RAID的条带化情况，图示为SCRUB 41%，直到这里OK之前，服务器不具有容错功能，此时如果硬盘坏或拔出硬盘，将会破坏RAID信息，导致意想不到的错误。

服务器RAID配置流程一、双击桌面MegaRAID Storage Manager StartupUI二、点击IISPCenterServer.三、打开管理软件,弹出登陆界面,输入名称和密码(名称和密码是本机的用户名和密码)四、进入管理软件后点Logical菜单,右键RAID卡,选创建RAID(Create Virtual Drive).五、选Advanced,点Next..六、先选择RAID Level(RAID 级别),再Select unconfigured driverl 里添加硬盘(点Add 添加), 点Create Drive Group.七、要是做磁盘热备,点上剩余硬盘和作的RAID 组,点Add Hot Spare(添加热备盘),没有热备就省略这步,点Next.(12)Virtual drive name(卷的名称) : 默认Capacity(容量)Initialization state(初始化状态): Full Initialization(全部初始化)Stripe size(条纹大小): 64KB Read Policy(读策略): Adaptive Read Ahead(自适应读策略) Write Policy(写策略): Always Write Back(总是回写)I/O Policy(I/O策略): Cached IO(IO缓存) Access Policy(访问策略): Read Write(读写) Disk cache Policy(磁盘高速缓存策略): Disabled(关闭)点Create Virtual Drive.八、弹出对话框,点Yes..十、查看RAID 进度,点Manage 菜单里的Show Progress.完成好了，在我的电脑-管理-磁盘管理，格式化磁盘就可以使用了。
