《光调制与光通信模拟实验》

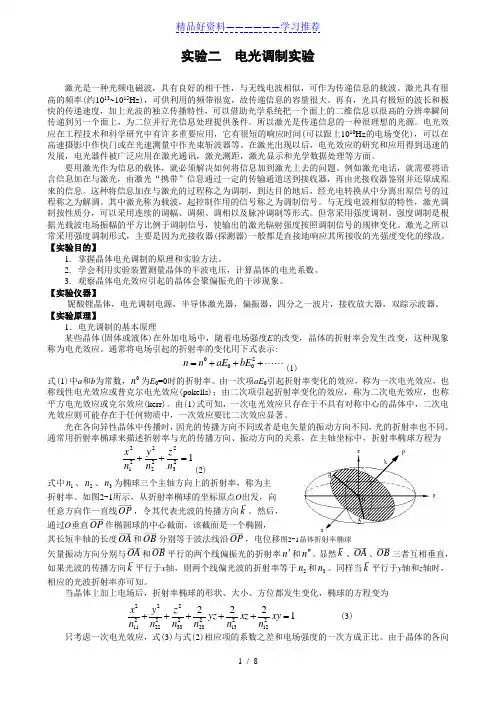

实验二 电光调制实验激光是一种光频电磁波，具有良好的相干性，与无线电波相似，可作为传递信息的载波。

激光具有很高的频率(约1013~1015Hz )，可供利用的频带很宽，故传递信息的容量很大。

再有，光具有极短的波长和极快的传递速度，加上光波的独立传播特性，可以借助光学系统把一个面上的二维信息以很高的分辨率瞬间传递到另一个面上，为二位并行光信息处理提供条件。

所以激光是传递信息的一种很理想的光源。

电光效应在工程技术和科学研究中有许多重要应用，它有很短的响应时间(可以跟上1010Hz 的电场变化)，可以在高速摄影中作快门或在光速测量中作光束斩波器等。

在激光出现以后，电光效应的研究和应用得到迅速的发展，电光器件被广泛应用在激光通讯，激光测距，激光显示和光学数据处理等方面。

要用激光作为信息的载体，就必须解决如何将信息加到激光上去的问题。

例如激光电话，就需要将语言信息加在与激光，由激光“携带”信息通过一定的传输通道送到接收器，再由光接收器鉴别并还原成原来的信息。

这种将信息加在与激光的过程称之为调制，到达目的地后，经光电转换从中分离出原信号的过程称之为解调。

其中激光称为载波，起控制作用的信号称之为调制信号。

与无线电波相似的特性，激光调制按性质分，可以采用连续的调幅、调频、调相以及脉冲调制等形式。

但常采用强度调制。

强度调制是根据光载波电场振幅的平方比例于调制信号，使输出的激光辐射强度按照调制信号的规律变化。

激光之所以常采用强度调制形式，主要是因为光接收器(探测器)一般都是直接地响应其所接收的光强度变化的缘故。

【实验目的】1. 掌握晶体电光调制的原理和实验方法。

2. 学会利用实验装置测量晶体的半波电压，计算晶体的电光系数。

3. 观察晶体电光效应引起的晶体会聚偏振光的干涉现象。

【实验仪器】铌酸锂晶体，电光调制电源，半导体激光器，偏振器，四分之一波片，接收放大器，双踪示波器。

【实验原理】1．电光调制的基本原理某些晶体(固体或液体)在外加电场中，随着电场强度E 的改变，晶体的折射率会发生改变，这种现象称为电光效应。

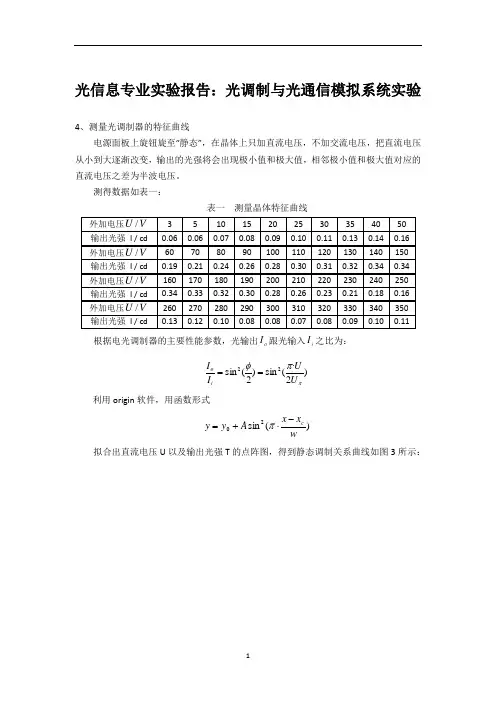

光信息专业实验报告：光调制与光通信模拟系统实验4、测量光调制器的特征曲线电源面板上旋钮旋至“静态”，在晶体上只加直流电压，不加交流电压，把直流电压从小到大逐渐改变，输出的光强将会出现极小值和极大值，相邻极小值和极大值对应的直流电压之差为半波电压。

测得数据如表一：表一 测量晶体特征曲线根据电光调制器的主要性能参数，光输出o I 跟光输入i I 之比为：)2·(sin )2(sin 22ππφU U I I i o == 利用origin 软件，用函数形式)(sin 20w x x A y y c-⋅+=π拟合出直流电压U 以及输出光强T 的点阵图，得到静态调制关系曲线如图3所示：图 3拟合出的函数为：y =0.20617+0.13452∗sin(π∗(x−69.7747)160.441)半波电压：441.160πππ=U ，于是半波电压为 )(441.160mv U =π电光系数：)/(1058.51050160441.029.22107.1108.632)(21233393022v m l d U n ----⨯=⨯⨯⨯⨯⨯⨯⨯==πλγ 其中，晶体厚度d=1.7mm ，宽度m=5.0mm ，长度L=50mm ， 激光波长nm 8.632=λ分析：拟合结果并不十分令人满意，可能导致误差的因素为：① 实验开始时调节锥光干涉图样并没有调到图样中心与光电完全重合； ② 实验过程中灯光或手机屏幕光的影响； ③ 实验仪器本身存在不足等。

调制法晶体上同时加上直流和交流电压，调节直流电压，观察倍频失真，测量两次出现倍频信号时电压如表二：表二 倍频失真下的电压与光强29.20=n于是，半波电压： )(139136275mv U =-=π倍频失真图像如图4和图5所示：图4 第一次倍频失真的图像 图5 第二次倍频失真的图像分析：由以上结果，调制法测得的半波电压比极值法小。

极值法很难准确地确定U —I 曲线上的极值，其误差较大，但可以直观得出随着电压变化输出和输入的具体关系，可以缩小测量间隔，以及直接找到光强最小和最大所对应的电压值，以此减少误差。

第1篇一、实验目的1. 理解光调制的原理和过程。

2. 学习使用光调制器进行信号调制。

3. 分析调制信号的频率、幅度和相位变化。

4. 掌握光调制在通信系统中的应用。

二、实验原理光调制是利用光波来携带信息的一种技术，它通过改变光波的某一参数（如幅度、频率、相位等）来实现信息的传输。

本实验中，我们主要研究幅度调制（AM）和频率调制（FM）两种调制方式。

1. 幅度调制（AM）：在AM调制中，信息信号（如声音、图像等）与载波信号相乘，产生一个调制信号。

调制信号的幅度随信息信号的变化而变化，而频率和相位保持不变。

2. 频率调制（FM）：在FM调制中，信息信号与载波信号的频率相乘，产生一个调制信号。

调制信号的频率随信息信号的变化而变化，而幅度和相位保持不变。

三、实验仪器与设备1. 光源：激光器或LED光源2. 调制器：光调制器（如光强度调制器、相位调制器等）3. 信号发生器：用于产生信息信号4. 光探测器：用于检测调制后的光信号5. 数据采集与分析系统：用于分析调制信号的频率、幅度和相位变化四、实验步骤1. 搭建实验系统：将光源、调制器、信号发生器、光探测器和数据采集与分析系统连接成一个完整的实验系统。

2. 进行幅度调制实验：a. 设置信号发生器产生一个低频正弦波信号作为信息信号。

b. 将信息信号输入到光调制器，调节调制器参数，使信息信号与载波信号进行AM调制。

c. 将调制后的光信号输入到光探测器，采集调制信号的频率、幅度和相位变化。

3. 进行频率调制实验：a. 设置信号发生器产生一个低频正弦波信号作为信息信号。

b. 将信息信号输入到光调制器，调节调制器参数，使信息信号与载波信号进行FM调制。

c. 将调制后的光信号输入到光探测器，采集调制信号的频率、幅度和相位变化。

4. 分析实验数据：使用数据采集与分析系统对实验数据进行处理和分析，得到调制信号的频率、幅度和相位变化曲线。

五、实验结果与分析1. 幅度调制实验结果：实验结果显示，调制信号的幅度随信息信号的变化而变化，而频率和相位保持不变。

光通信实验报告一、实验目的光通信作为一种高速、大容量的通信方式，在现代通信领域中占据着重要地位。

本次实验的目的是深入了解光通信的基本原理，掌握光通信系统的搭建和调试方法，测量光通信系统的关键性能参数，并分析影响光通信系统性能的因素。

二、实验原理（一）光的发射光通信中，光源是关键组件之一。

常用的光源有半导体激光器（LD）和发光二极管（LED）。

半导体激光器具有高亮度、窄线宽、方向性好等优点，适用于长距离、高速率的通信；发光二极管则具有成本低、可靠性高、光谱较宽等特点，适用于短距离、低速通信。

（二）光的传输光在光纤中传输时，会发生折射、反射和吸收等现象。

光纤分为多模光纤和单模光纤。

多模光纤可传输多个模式的光，但其传输带宽较窄，适用于短距离通信；单模光纤只允许传输一个模式的光，具有低损耗、大带宽的特点，适用于长距离、高速通信。

（三）光的接收光接收器将接收到的光信号转换为电信号。

常用的光接收器有光电二极管（PIN）和雪崩光电二极管（APD）。

PIN 光电二极管结构简单、成本低，但灵敏度相对较低；APD 具有较高的灵敏度，但工作电压较高，噪声较大。

（四）调制和解调在光通信中，需要对电信号进行调制，将其加载到光载波上进行传输。

常用的调制方式有强度调制（IM）、频率调制（FM）和相位调制（PM）。

在接收端，需要对光信号进行解调，恢复出原始的电信号。

三、实验设备本次实验所用到的设备主要包括：1、半导体激光器及驱动电路2、光纤跳线及耦合器3、光功率计4、示波器5、信号源6、误码测试仪四、实验步骤（一）搭建光通信系统1、将半导体激光器与驱动电路连接好，调节驱动电流，使激光器输出稳定的光信号。

2、通过光纤跳线和耦合器将激光器的输出光信号耦合到光纤中。

3、在接收端，将光纤输出的光信号接入光接收器，并连接到后续的电路中。

（二）测量光功率1、使用光功率计测量激光器的输出光功率。

2、在光纤的不同位置测量光功率，观察光功率的衰减情况。

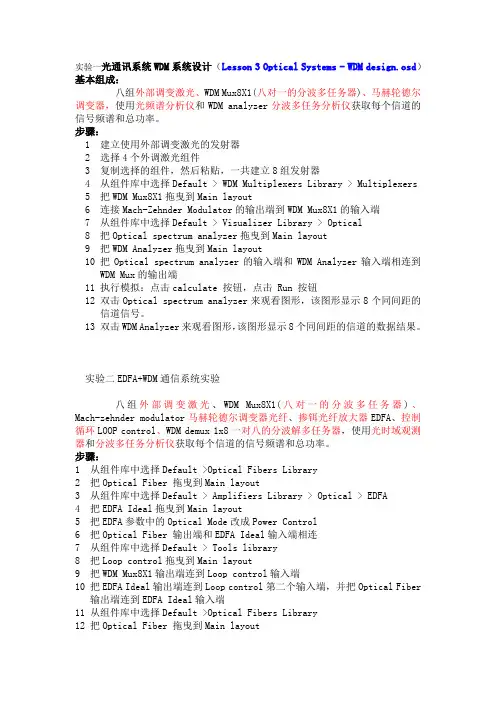

实验一光通讯系统WDM系统设计（Lesson 3 Optical Systems - WDM design.osd）基本组成：八组外部调变激光、WDM Mux8X1(八对一的分波多任务器)、马赫轮德尔调变器，使用光频谱分析仪和WDM analyzer分波多任务分析仪获取每个信道的信号频谱和总功率。

步骤：1建立使用外部调变激光的发射器2选择4个外调激光组件3复制选择的组件，然后粘贴，一共建立8组发射器4从组件库中选择Default > WDM Multiplexers Library > Multiplexers 5把WDM Mux8X1拖曳到Main layout6连接Mach-Zehnder Modulator的输出端到WDM Mux8X1的输入端7从组件库中选择Default > Visualizer Library > Optical8把Optical spectrum analyzer拖曳到Main layout9把WDM Analyzer拖曳到Main layout10把Optical spectrum analyzer的输入端和WDM Analyzer输入端相连到WDM Mux的输出端11执行模拟：点击calculate 按钮，点击 Run 按钮12双击Optical spectrum analyzer来观看图形，该图形显示8个同间距的信道信号。

13双击WDM Analyzer来观看图形，该图形显示8个同间距的信道的数据结果。

实验二EDFA+WDM通信系统实验八组外部调变激光、WDM Mux8X1(八对一的分波多任务器)、Mach-zehnder modulator马赫轮德尔调变器光纤、掺铒光纤放大器EDFA、控制循环LOOP control、WDM demux 1x8一对八的分波解多任务器，使用光时域观测器和分波多任务分析仪获取每个信道的信号频谱和总功率。

步骤：1从组件库中选择Default >Optical Fibers Library2把Optical Fiber 拖曳到Main layout3从组件库中选择Default > Amplifiers Library > Optical > EDFA4把EDFA Ideal拖曳到Main layout5把EDFA参数中的Optical Mode改成Power Control6把Optical Fiber 输出端和EDFA Ideal输入端相连7从组件库中选择Default > Tools library8把Loop control拖曳到Main layout9把WDM Mux8X1输出端连到Loop control输入端10把EDFA Ideal输出端连到Loop control第二个输入端，并把Optical Fiber 输出端连到EDFA Ideal输入端11从组件库中选择Default >Optical Fibers Library12把Optical Fiber 拖曳到Main layout13从组件库中选择Default > WDM Multiplexers Library >Demultiplexers 14把WDM DeMux8X1拖曳到Main layout15把Loop control输出端连到WDM DeMux8X1输入端16从组件库中选择Default > Visualizer Library > Optical17把Optical spectrum analyzer拖曳到Main layout18把Optical time domain visualizer拖曳到Main layout19把WDM Analyzer拖曳到Main layout20把每个观测的输入端连到WDM DeMux8X1的第一个输出端21执行模拟：点击calculate 按钮，点击 Run 按钮22双击观测器来观看结果和图表实验三EDFA增益最佳化的WDM光波系统组成：WDM transmitter 、Pump、Ideal demux、EDFA、Optical power meter 光功率计、光频谱分析器步骤：1从组件库中选择Default >Transmitters library , 拖曳WDM Transmitters 组件到Main layout2从组件库中选择Default > WDM Multiplexers Library > Multiplexers，拖曳Ideal mux组件到Main layout3从组件库中选择Default > Visualizer Library > Optical，把Dual port WDM analyzer、Optical power meter、2个Optical spectrum analyzer拖曳到Main layout4从组件库中选择Default > Transmitters library > Optical sources，把Pump Lser拖曳到Main layout5从组件库中选择Default > Amplifiers Library > Optical > EDFA,把EDFA 拖曳到Main layout6连接WDM Transmitters和Ideal mux7连接Ideal mux输出端到EDFA输入端1和Dual port WDM analyzer输入端1以及Optical spectrum analyzer_18把EDFA输出端1连接到Dual port WDM analyzer输入端2和Optical spectrum analyzer_2以及Optical power meter9将Pump Lser连接到EDFA输入端210执行模拟：点击calculate 按钮，点击 Run 按钮11双击观测器来观看结果和图表。

光源调制电路实验报告1. 引言光源调制电路是一种常见的电子电路，在光通信、光学测量和光学传感等领域有着重要的应用。

光源调制电路的基本原理是控制光源的亮度和频率，使其能够适应不同的应用需求。

本实验旨在通过搭建光源调制电路并进行实际测试，探究其特性和性能。

2. 实验目的- 了解光源调制电路的基本原理；- 学习光源调制电路的搭建和调试方法；- 熟悉光源调制电路的特性和性能。

3. 实验装置与材料- 光源：LED灯- 电路板：实验仪器箱- 信号发生器- 示波器- 电源- 电阻、电容、二极管等常用元件4. 实验步骤1. 按照实验电路原理图，将光源调制电路搭建在实验仪器箱的电路板上。

2. 将信号发生器的输出接入电路板上的输入端，调节信号发生器的频率和幅度，控制光源的亮度和频率。

3. 使用示波器测量电路板上的输出波形，并记录相关数据。

4. 调节电路参数，观察其对输出波形的影响，并记录相关数据。

5. 对不同电路参数下的输出波形进行分析和比较，总结光源调制电路的特性和性能。

5. 实验结果与分析根据实验数据和波形图，我们可以看出光源调制电路在不同频率和幅度下对光源的控制效果。

通过调节电路参数，我们可以改变光源的亮度和频率，从而满足不同应用的需求。

以LED灯为例，当信号发生器的频率较低时，LED灯的亮度较暗；而当信号发生器的频率较高时，LED灯的亮度较亮。

这可以解释为电路中的电容和电阻对信号进行滤波和放大的结果。

此外，我们还发现当信号发生器的幅度较小时，LED 灯的亮度也相应较低；而当幅度较大时，LED灯的亮度较高。

这是因为信号发生器的幅度决定了输入信号的强度，而LED灯的亮度可以看作是输入信号的强度的函数。

此外，由于光源调制电路的特性，我们还可以通过调节电路的参数来实现脉冲调制、正弦调制等不同的调制方式。

这可以在光通信或光学测量中发挥重要作用。

6. 实验结论通过本次实验，我们对光源调制电路的原理、搭建方法和调试技巧有了更深入的了解。

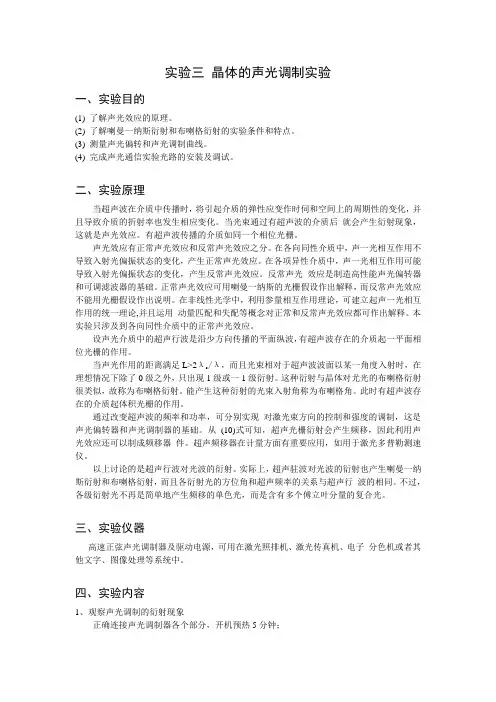

实验三晶体的声光调制实验一、实验目的(1) 了解声光效应的原理。

(2) 了解喇曼一纳斯衍射和布喇格衍射的实验条件和特点。

(3) 测量声光偏转和声光调制曲线。

(4) 完成声光通信实验光路的安装及调试。

二、实验原理当超声波在介质中传播时，将引起介质的弹性应变作时伺和空间上的周期性的变化，并且导致介质的折射率也发生相应变化。

当光束通过有超声波的介质后就会产生衍射现象，这就是声光效应。

有超声波传播的介质如同一个相位光栅。

声光效应有正常声光效应和反常声光效应之分。

在各向同性介质中，声一光相互作用不导致入射光偏振状态的变化，产生正常声光效应。

在各项异性介质中，声一光相互作用可能导致入射光偏振状态的变化，产生反常声光效应。

反常声光效应是制造高性能声光偏转器和可调滤波器的基础。

正常声光效应可用喇曼一纳斯的光栅假设作出解释，而反常声光效应不能用光栅假设作出说明。

在非线性光学中，利用参量相互作用理论，可建立起声一光相互作用的统一理论,并且运用动量匹配和失配等概念对正常和反常声光效应都可作出解释。

本实验只涉及到各向同性介质中的正常声光效应。

设声光介质中的超声行波是沿少方向传播的平面纵波，有超声波存在的介质起一平面相位光栅的作用。

当声光作用的距离满足L>2λs/λ，而且光束相对于超声波波面以某一角度入射时，在理想情况下除了0级之外，只出现1级或一1级衍射。

这种衍射与晶体对尤光的布喇格衍射很类似，故称为布喇格衍射。

能产生这种衍射的光束入射角称为布喇格角。

此时有超声波存在的介质起体积光栅的作用。

通过改变超声波的频率和功率，可分别实现对激光束方向的控制和强度的调制，这是声光偏转器和声光调制器的基础。

从(10)式可知，超声光栅衍射会产生频移，因此利用声光效应还可以制成频移器件。

超声频移器在计量方面有重要应用，如用于激光多普勒测速仪。

以上讨论的是超声行波对光波的衍射。

实际上，超声驻波对光波的衍射也产生喇曼一纳斯衍射和布喇格衍射，而且各衍射光的方位角和超声频率的关系与超声行波的相同。

电光调制实验实验讲义一、实验背景电光效应在工程技术和科学研究中有许多重要应用。

尤其是激光出现以后，电光效应的研究和应用得到了迅速发展，电光器件被广泛应用在激光通信、激光测距、激光显示和光学数据处理等方面。

晶体电光调制实验可以模拟电光效应在激光通信中的应用，验证激光通信传输速度快，抗干扰能力强，保密性好等优点。

通过该实验可以加深对偏振光干涉、双折射、非线性光学等知识的理解，培养学生的动手能力，提高学生的工程意识。

实验系统结构简单，易于操作，实验效果理想。

二、实验目的1. 观察电光效应引起的晶体光学性质的变化（单轴晶体、双轴晶体的偏振干涉图）。

2. 观察直流偏压对输出特性的影响，记录数据并绘制输出特性曲线。

3 观察铌酸锂晶体交流调制输出特性。

4. 模拟光通信。

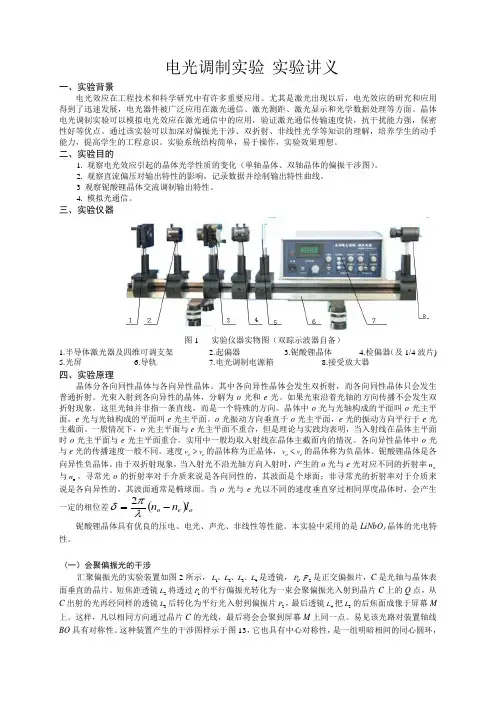

三、实验仪器图1 实验仪器实物图（双踪示波器自备） 1.半导体激光器及四维可调支架 2.起偏器 3.铌酸锂晶体 4.检偏器（及1/4波片) 5.光屏 6.导轨 7.电光调制电源箱 8.接受放大器四、实验原理晶体分各向同性晶体与各向异性晶体。

其中各向异性晶体会发生双折射，而各向同性晶体只会发生普通折射。

光束入射到各向异性的晶体，分解为o 光和e 光。

如果光束沿着光轴的方向传播不会发生双折射现象。

这里光轴并非指一条直线，而是一个特殊的方向。

晶体中o 光与光轴构成的平面叫o 光主平面，e 光与光轴构成的平面叫e 光主平面。

o 光振动方向垂直于o 光主平面，e 光的振动方向平行于e 光主截面。

一般情况下，o 光主平面与e 光主平面不重合，但是理论与实践均表明，当入射线在晶体主平面时o 光主平面与e 光主平面重合。

实用中一般均取入射线在晶体主截面内的情况。

各向异性晶体中o 光与e 光的传播速度一般不同。

速度e o v v >的晶体称为正晶体，e o v v <的晶体称为负晶体。

铌酸锂晶体是各向异性负晶体。

由于双折射现象，当入射光不沿光轴方向入射时，产生的o 光与e 光对应不同的折射率o n 与e n 。

光信息专业实验报告：光调制与光信模拟实验一、实验目的1. 学习电光调制、声光调制、磁光调制的机制及运用。

2. 了解光通信系统的结构。

二、光调制基本原理常用的光调制方式主要有电光调制、声光调制和磁光调制，分别是利用电光效应、声光效应和磁光效应来实现对光的调制的。

1. 电光调制器件工作原理光学介质的电光效应是指，当介质受到外电场作用时，其折射率将随外电场变化，介电系数和折射率都与方向有关，介质的光学特性由原来的各向同性变为各向异性。

目前已发现两种电光效应，一种是泡克耳斯（Pockels）效应，即折射率的变化量与外电场强度的一次方成比例；另一种是克尔（Kerr）效应，即折射率的变化量与外电场强度的二次方成比例。

利用泡克耳斯效应制成的调制器成为泡克耳斯盒，其中的光学介质为非中心对称的压电晶体。

利用克尔效应制成的调制器称为克尔盒，其中的光学介质为具有电光效应的液体有机化合物。

泡克耳斯盒有纵向调制器和横向调制器两种。

我们实验中使用的是电光晶体为DKDP（磷酸二氘钾）的纵向调制泡克耳斯盒。

不给泡克尔斯盒加电压时，盒中的介质是透明的，各向同性的非偏振光经过起偏器P后变为振动方向平行于P光轴的平面偏振光。

通过泡克耳斯盒时，其偏振方向不变，到达检偏器Q时，因光的振动方向垂直于Q光轴而被阻挡，所以Q 没有光输出；给泡克耳斯盒加电压时，由于电光效应，盒中介质将具有单轴晶体的光学特性，光轴与电场方向平行。

此时，通过泡克耳斯盒的平面偏振光的振动方向将被改变，从而产生了与Q光轴方向平行的分量，即Q有光输出。

Q输出光的强弱与盒中介质的性质、几何尺寸、外加电压大小有关。

对于结构已确定的泡耳克斯盒来说，若外加电压是周期性变化的，则Q的光输出也是周期性变化的，由此实现对光的调制。

图1 各个量的方位关系图图1表示的是几个偏振量之间的方位关系，光的传播方向平行于z 轴，M 和N 分别为起偏器P 和检偏器Q 的光轴方向，彼此垂直；α为M 与y 轴的夹角，β为N 与y 轴的夹角，2/πβα=+；外电场使克尔盒中电光介质产生的光轴方向平行于x 轴；o 光垂直于xz 平面，e 光在xz 平面内。

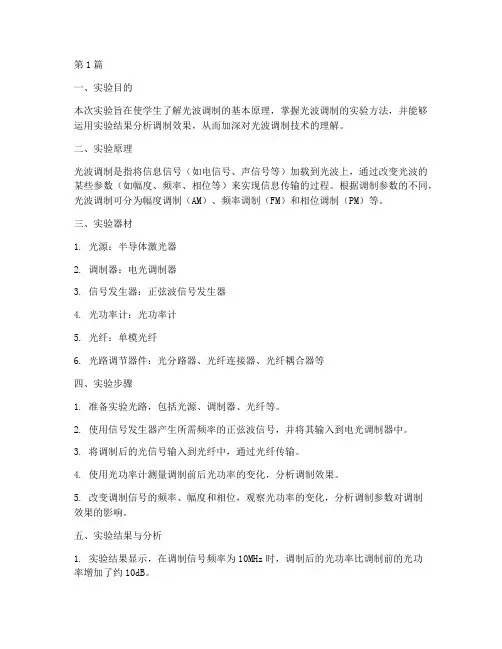

第1篇一、实验目的本次实验旨在使学生了解光波调制的基本原理，掌握光波调制的实验方法，并能够运用实验结果分析调制效果，从而加深对光波调制技术的理解。

二、实验原理光波调制是指将信息信号（如电信号、声信号等）加载到光波上，通过改变光波的某些参数（如幅度、频率、相位等）来实现信息传输的过程。

根据调制参数的不同，光波调制可分为幅度调制（AM）、频率调制（FM）和相位调制（PM）等。

三、实验器材1. 光源：半导体激光器2. 调制器：电光调制器3. 信号发生器：正弦波信号发生器4. 光功率计：光功率计5. 光纤：单模光纤6. 光路调节器件：光分路器、光纤连接器、光纤耦合器等四、实验步骤1. 准备实验光路，包括光源、调制器、光纤等。

2. 使用信号发生器产生所需频率的正弦波信号，并将其输入到电光调制器中。

3. 将调制后的光信号输入到光纤中，通过光纤传输。

4. 使用光功率计测量调制前后光功率的变化，分析调制效果。

5. 改变调制信号的频率、幅度和相位，观察光功率的变化，分析调制参数对调制效果的影响。

五、实验结果与分析1. 实验结果显示，在调制信号频率为10MHz时，调制后的光功率比调制前的光功率增加了约10dB。

2. 当调制信号幅度增加时，调制后的光功率也随之增加，但增加幅度逐渐减小，表明调制深度有限。

3. 当调制信号相位改变时，调制后的光功率基本不变，说明相位调制对光功率的影响较小。

六、实验总结1. 通过本次实验，我们掌握了光波调制的基本原理和实验方法。

2. 实验结果表明，光波调制是一种有效的信息传输方式，具有传输速度快、抗干扰能力强等优点。

3. 在实验过程中，我们注意到调制深度对调制效果有较大影响，需要根据实际需求选择合适的调制深度。

4. 实验过程中，光纤连接器、光纤耦合器等器件的连接质量对实验结果有较大影响，需要保证连接质量。

七、改进建议1. 在实验过程中，可以尝试使用不同类型的调制器，比较其调制效果，进一步了解不同调制器的特点。

光通信技术实验报告一、实验目的光通信技术作为现代通信领域的重要组成部分，具有高速、大容量、低损耗等显著优点。

本次实验的主要目的是深入了解光通信系统的工作原理，掌握光信号的发送、传输和接收过程，以及相关参数的测量和分析方法，从而提高对光通信技术的实际应用能力。

二、实验原理（一）光的产生与调制光是一种电磁波，在光通信中通常使用半导体激光器（LD）或发光二极管（LED）作为光源。

通过对光源施加电信号，可以实现对光强度、频率、相位等参数的调制，从而将信息加载到光信号上。

（二）光的传输光信号在光纤中传输，光纤是一种由高折射率的纤芯和低折射率的包层组成的圆柱形介质波导。

光在纤芯中以全反射的方式进行传播，从而实现长距离、低损耗的传输。

（三）光的接收在接收端，使用光电探测器（如PIN 光电二极管或雪崩光电二极管APD）将光信号转换为电信号。

然后，通过放大、滤波、解调等处理，恢复出原始的信息。

三、实验设备与材料本次实验所使用的设备和材料主要包括：1、半导体激光器及驱动电路2、调制器及驱动电路3、光纤4、光电探测器及放大电路5、示波器6、信号源7、频谱分析仪8、计算机及相关软件四、实验步骤（一）连接实验设备按照实验原理图，将半导体激光器、调制器、光纤、光电探测器等设备正确连接，并接通电源。

（二）设置实验参数使用信号源设置调制信号的频率、幅度等参数，调整激光器的驱动电流和温度，使其工作在稳定状态。

（三）发送光信号将调制后的电信号加载到半导体激光器上，产生光信号并通过光纤进行传输。

（四）接收光信号在接收端，使用光电探测器接收光信号，并将其转换为电信号。

通过放大电路对电信号进行放大，然后使用示波器和频谱分析仪进行观测和分析。

（五）测量和分析实验数据测量光信号的功率、波长、频谱等参数，并与理论值进行比较和分析。

同时，观察信号的失真情况，评估系统的性能。

五、实验结果与分析（一）光功率测量使用光功率计测量发送端和接收端的光功率，计算光信号在传输过程中的损耗。

《相干光通信中高光谱效率调制方式的研究》篇一摘要：本文对相干光通信中高光谱效率调制方式进行了深入研究。

通过分析不同的调制技术，本文详细探讨了各种调制方式的原理、特点及优势，并对现有调制技术的性能进行了评估。

在此基础上，本文提出了一种新型的高光谱效率调制方式，并通过仿真实验验证了其有效性和优越性。

一、引言随着信息技术的快速发展，光通信技术已成为现代通信领域的重要支柱。

相干光通信技术以其高带宽、低噪声和长距离传输等优势，在光通信领域中占据了重要地位。

然而，随着数据传输速率的不断提升，如何在保证传输距离和可靠性的同时提高光谱效率，成为相干光通信领域的重要研究课题。

因此，对高光谱效率调制方式的研究具有重要的理论和实践意义。

二、相干光通信基本原理相干光通信是一种利用光波的相位和振幅信息进行传输的通信技术。

其基本原理是通过将信息编码成光信号，然后在发送端和接收端之间进行传输和解码。

在接收端，通过相干检测技术对接收到的光信号进行解调和解码，从而恢复出原始信息。

三、高光谱效率调制方式研究1. 传统调制方式及其局限性传统的相干光通信调制方式包括强度调制、相位调制和偏振调制等。

这些调制方式在一定的应用场景下具有较好的性能，但在高带宽、大容量传输时，其光谱效率存在一定局限性。

2. 新型高光谱效率调制方式针对传统调制方式的不足，本文提出了一种新型的高光谱效率调制方式——混合调制方式。

该方式结合了强度调制和相位调制的优点，通过同时对光信号的振幅和相位进行调制，提高了光谱效率。

具体而言，该方式采用多级调制技术，通过调整光信号的振幅和相位，实现多个信号的同时传输。

此外，该方式还采用了前向纠错编码技术，提高了传输的可靠性和抗干扰能力。

四、性能评估与仿真实验为了验证新型高光谱效率调制方式的有效性和优越性，本文进行了性能评估和仿真实验。

通过与传统的调制方式进行对比，新型混合调制方式在光谱效率、误码率等方面均表现出较好的性能。

特别是在高带宽、大容量传输场景下，新型混合调制方式的性能优势更为明显。

电光调制实验实验报告一、实验目的通过本次实验，学生将能够掌握电光调制器的基本原理、工作方式及其在通信中的应用。

二、实验仪器设备1. 光源：激光管2. 实验桌3. PCS2814型电光调制器4. 准直器5. 直流电源6. 光电探测器7. 示波器三、实验原理电光调制器是一种通过在光传输介质中加入直流或低频信号来改变光强度的设备。

可以用于光电通信、激光雷达、医学成像等领域。

电光调制器根据调制原理的不同分为两种：强度调制和相位调制。

其中，强度调制通过改变光强度来实现信息传输，相位调制则是改变光波的相位而传输信息。

在强度调制中，光信号传输的过程可以分为两个步骤：1.信号电流模拟调制通过窄带高频电信号调制直流偏置电压，生成相应的光信号。

这样调制后的光信号频率范围集中在带宽较窄的低频范围内。

2.对光强进行调制将调制后的光信号通过调制后器的光口，再经准直器射到检测器上，检测器能将光电转换为电信号，这样就能获得来自光传输介质的有效信号。

四、实验步骤1. 搭建实验装置：将激光管、电光调制器、准直器和光电探测器依次放置在实验台上，随后将它们连接起来，准确设置检测器到准直器的距离，为了获得最佳的工作效果，排除光学信号串扰和反射的影响，准直器进行精细调整。

2. 测试无调制状态下的光强度：通过开启激光管，取得光电探测器采集的光强度数据，这里需要使用示波器进行监测和测量，并记录数据。

通过调节电流模拟信号源，模拟调制电流信号，然后通过调制器进行传输，观察并记录数据变化，比较与无调制状态下的光强度数据变化情况。

4. 可用性测试：根据测试结果，可以判断电光调制器中的效果如何，以及它是否适合于实际应用。

五、实验结果分析通过对实验数据的可视化分析，可以看出，电光调制器能够通过调制电流控制光传输介质内关联的光强度，这样就能够实现由电信号到光信号的转化。

在本实验中，使用的是单调制强度调制电路，因此，仅仅是将高频电流信号作用于调制器，就能够将开关的信号传输到光传输介质内，转化成可用的数字信号，这样就实现了从电信号到光信号的转换。

光通信中的编码调制方案研究与仿真光通信技术是一种通过光信号传输数据的通信方式，其具有大带宽、高传输速度、低损耗等优势，被广泛应用于现代通信网络中。

而编码调制方案则是光通信中实现高效数据传输的关键技术之一。

本文将对光通信中的编码调制方案进行研究与仿真，探讨不同编码调制方案的特点及其在光通信系统中的应用。

编码调制是将数字数据转换为模拟信号以便在传输媒介中传送的过程。

光通信中的编码调制方案主要分为两类：直接编码调制和间接编码调制。

直接编码调制是将数字数据直接映射到光信号中的特定参数，如光强度、光相位等。

而间接编码调制则是通过将数字数据映射到载波的频率或相位来实现。

直接编码调制方案中，最常见的是非归零编码调制(NRZ)。

NRZ编码中，数字1的位值对应高电平信号，数字0的位值对应低电平信号。

NRZ编码的优点是简单且易于实现，但其缺点是在连续出现大量0或1的情况下，会出现时钟漂移和信号失真等问题。

为了解决这一问题，曼彻斯特编码(Manchester)被引入。

曼彻斯特编码将每个位周期分为两个子周期，每个子周期中的高低电平分别表示数字1和数字0，从而保证了时钟同步和信号恢复的准确性。

除了NRZ编码和曼彻斯特编码外，还有许多其他直接编码调制方案，如差分曼彻斯特编码、Miller编码、四相编码(PSK)和八相编码等。

这些编码方案在不同场景下具有一定的优势，例如PSK编码在提高数据传输速率和抗噪声干扰方面具有独特的优势，因此在高速光通信系统中得到广泛应用。

另一方面，间接编码调制方案主要包括频移键控(FSK)、相移键控(PSK)和振幅键控(ASK)等。

这些方案通过改变载波信号的频率、相位或振幅来实现数字信号的传输。

例如，FSK编码通过将数字1和数字0映射到不同的载波频率上来进行数据传输，而PSK编码则通过改变载波的相位差来实现数据传输。

为了研究不同编码调制方案在光通信系统中的性能，可以使用仿真工具进行模拟实验。

通过仿真，可以改变编码参数、噪声干扰和传输距离等条件，并对性能指标进行评估。

最新电光调制实验实验报告实验目的：本实验旨在探究电光调制器的工作原理及其在光通信中的应用。

通过实验，我们将了解电光效应的基本理论，并观察电光调制器如何根据外加电压的变化调制光信号。

实验原理：电光效应是指某些晶体材料在外加电场作用下，其折射率发生变化的现象。

这种变化可以通过改变通过晶体的光波的相位或强度来实现对光信号的调制。

在本实验中，我们将使用液晶材料作为电光调制器，通过改变施加在其上的电压来控制光的透过率。

实验设备：1. 激光源（如氦氖激光器）2. 电光调制器（液晶调制器）3. 光电探测器（如光电二极管）4. 电源及电压调节器5. 光束准直器和光束分析仪6. 数据采集系统实验步骤：1. 搭建实验装置，确保激光源发出的光束经过电光调制器，并被光电探测器接收。

2. 调整激光源，使其发出稳定的光束，并保证光束完全通过电光调制器。

3. 将光电探测器连接到数据采集系统，以便记录光强度的变化。

4. 打开电源，逐渐增加施加在电光调制器上的电压，并记录不同电压下光电探测器的输出信号。

5. 分析数据，绘制电压与光强度之间的关系曲线，观察电光调制效果。

6. 通过改变激光的波长，重复步骤4和5，研究波长对电光调制效果的影响。

实验结果：实验数据显示，随着施加电压的增加，光电探测器接收到的光强度呈现出周期性变化，这与电光调制器的调制特性相符。

在特定电压下，光强度达到最小值，表明此时调制器对光信号实现了有效调制。

通过改变激光波长，发现不同波长的光在相同的电压下表现出不同的调制深度，这与液晶材料的光谱特性有关。

结论：通过本次实验，我们成功验证了电光调制器的工作原理，并观察到了外加电压对光信号调制的影响。

实验结果表明，电光调制器可以作为一种有效的光通信工具，用于控制和调节光信号的传输。

此外，实验还揭示了不同波长光在电光调制中的性能差异，为未来调制器的设计和应用提供了重要参考。
