吐根哈特别墅分析共28页文档

Tugendhat Villa 2021/7/20
吐根哈特住宅外部造型的处理
♪简洁的一层和上面较小的二层形成鲜明的对比，使整个形体极不对称，给人不舒 服的感觉，但二层的功能和空间分布又致使密斯将外部形体设计成如此。为了协调 其不对称，密斯巧妙地在二层平台上放置了一个和屋顶等高的钢架。始实体房间和 钢架形成鲜明对比，而又给人以对称和协调感。

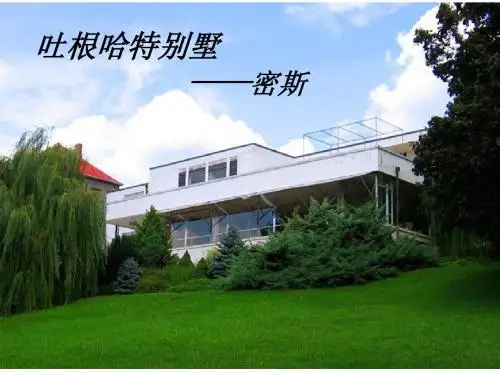

别墅概况
• 吐根哈特别墅是密斯于1928— —1930年在捷克斯洛伐克布尔 诺城为一个银行家所建造的私 人别墅，密斯继续把他的新建 筑概念成功地应用在这里。
• 吐根哈特别墅的设计意图是要 创造第一个玻璃的住宅，第一 个有一种空透的结构，让大树 和草坪形成室内的边界。
• 由于其是继巴塞罗那展览馆之 后建造的，吐根哈特别墅传承 了并继续发展了流动空间的概 念。它的特点主要是在起居部 分的空间处理和室内材料的应 用上，所以它也是一个经典的 现代内部设计。
南立面 西立面 东立面
Tugendhat Villa 2021/7/20
吐根哈特住宅的结构特点
♪ 整个建筑主体全长约为132英尺，总宽度为 78英尺。密斯实用18*21的竖长方形为基本模 数，将建筑分为横向7个开间，进深2个开间， 并在模块交点处放置十字钢柱。
♪一层共有17钢柱，四根钢柱被三片墙墙取代。
♪密斯将流动空间的设计理 念同样运用到吐根哈特住宅 中，这种理念在以往住宅中 很少运用。 ♪他认为住宅内不需要像展 览馆内那样名确的指引性， 于是将墙的数量大大减少， 而墙体的形状也不再是单一 的长条形，而设计成弧形来 划分空间。
Tugendhat Villa
2021/7/20
巴萨罗那德国馆的成功， 使前来参观的吐根哈特夫妇 深深的为其简约却雅致的设 计所折服。于是决定邀请密 斯为他们在捷克第二大城市 布尔诺为他们设计一栋别墅。

五、交通组织分析
通过主入口进入建 筑后，由二层通过弧形 楼梯进入一层，便是开 敞的一层起居室，流线 到此处开始变得分散而 自由。从一层起居室可 通过一层门厅，到南面 的次出入口楼梯进入室 外花园。此外，在建筑 的西面还可通过一个次 出入口进入建筑一层。
二层交通示意图 一层交通示意图
五、交通组织分析
七、立面分析
吐根哈特别墅在整个立面造型为方体的突出或缩 进。从南面看去，下层起居室空间与半地下室台基构 成了虚实相间、外形相对完整的体块。而在二层，有 先后两次的体量缩进。第一次缩进形成了一条狭窄的 空中走廊，第二 次体量缩进退回 的尺寸较大，因 而形成了二层的 一个观景平台。
七、立面分析
密斯使用厚重的
三、建筑总平面分析
吐根哈特别墅位于 一个北临公路，南面绿 化的坡地上。别墅的北 面为较密集的建筑群， 南面为较开阔的绿地。 建筑的主入口和次入口 都在北向，南面有个大 台阶通向草地。
四、建筑入口
别墅的交通空间放在 建筑的四周，既不破坏空 间的流动性，同时给人一 种跳跃感。因为地处公路 旁的坡地上，建筑的二层 坐落在公路上，所以吐 根哈特别墅的主入口和 车库入口均在北立面的 二楼。
六、空间功能分析
（二）一层平面
六、空间功能分析
（二）一层平面
在一层平面，密斯 明确将起居室的流动空 间以清晰完整的玻璃体 量呈现，吐根哈特别墅 在其一侧设立了条形庭 院，然而它是透明的， 在外观上被整合到统一 的玻璃体量中，不再是 利用封闭的石材墙面来 作为建筑外观，从而最 大限度地使室内外空间 的边界弱化甚至消除。
由于是继巴塞罗那 展览馆之后建造的，吐
根哈特别墅传承了并继
续发展了流动空间的概
念。它与巴塞罗那馆有

•建筑概述
•建筑周边环境分析 •从平面横向分析建筑 •从立面分析建筑 •从演变过程分析建筑 •从流线分析建筑 •从功能分区分析建筑 •室内装修分析 •资料链接
作者介绍
The authors introduce
路德维希〃密斯〃凡德罗 （Ludwig Mies van der Rohe， 1886年3月27日－1969年8月17 日）生于德国亚琛，过世于美 国芝加哥，原名为玛丽亚〃路 德维希〃密夏埃尔〃密斯 (Maria Ludwig Michael Mies ），德国建筑师，亦是最 著名的现代主义建筑大师之一。
佣人房
服务间 起居室
书房பைடு நூலகம்
封闭空间 停放空间 交通空间 流动空间 起居室
而它是透明的，在外观上被整合到统一 的
玻璃体量中，不再是利用封闭的石材墙面 来作为建筑 外观，从而最大限度地使室内 外空间的边界弱化甚至消除。
宴会厅 厨房
10
建筑承重构件
Building bearing construction
目录menu?作者介绍?作者主要思想?建筑概述?建筑周边环境分析?从平面横向分析建筑?从立面分析建筑?从演变过程分析建筑?从流线分析建筑?从功能分区分析建筑?室内装修分析?资料链接梯子横档间距以30厘米为宜使用时上端要扎牢下端应采取防滑措施
土根哈特别墅 案例分析
Tugenhadt House
目录
menu •作者介绍 •作者主要思想
建筑的承重构件主要是位于地面网格铺砖的交叉点伤的 十字型钢柱。他们的表面有一层铬，隐藏了结合处的借 口。没有方向性的十字形刚也是密斯自由平面的需要。 同时，十字钢柱避免了传统的厚重的柱子对大空间感受 的销弱，显得十分纤细，使人有更好的空间感受。

一层平面的流动空间，对 人的空间心里的限定和释 放，运用一些出挑的墙壁 和弧形隔墙，给人一种空 间向导。具有节奏和韵律 感的平行墙体使空间更加 流通，完美的表现出了 隔而不离的流动空间。
二层功能分析图
• 二楼设有儿童房间，客房，主卧房，车库，司机房（二楼作为主人的 卧式和客房，要求有较强的私密性）
二层空间功能分析
• 二层主要有三个较为封闭的空间，分 别是车库和房辅助用，居住空间和以及 二层起居室。三个封闭空间均围绕中心 交通枢纽布置。这样的设计不仅使居住 的环境中多了很大的活动空间，还是私 密角度减少了很多，很大程度的保障了 居住者的隐私，这是其富有理性的体现 之一。
功能气泡图
• 首先，连接上下层 的主要交通枢纽即为建 筑中部的弧形楼梯，位 于中部主要有利于各空 间都容易达到此交通枢 纽。值得注意的是，该 建筑可同时从四个出入 口进入，其中，面向北 面公入口和车库入口， 方便行人与行车同时的 进入。另外，一层中的 起居室，作为南部的主 要大面积空间，当仁不让的成为一层
一层功能分析图层 • 一楼设有起居室，书斋，餐厅，厨房，备餐室，杂工卧式（一楼大尺度开窗保证 了会客厅和书房的正常采光）
一层空间功能分析
密斯在一层中，特别是50*80英尺的起居部分设计成一个开敞的大空间，将 起居室的流动空间以清晰完整的玻璃墙体体现。在客厅与书房出设立单独 的分隔墙体，并在不影响必要使用空间前提下，做一个从前住宅没有的开 敞空间。

历史
图根德哈特先生和夫人来自于犹太人的家庭，是纺织品工业的企 业家。他们只在这别墅中居住了八年时间。1938年他们去了委内瑞拉， 从此永远离开了这栋别墅。1939年10月 这栋别墅被盖世太保接管。在 1944年别墅被爆炸在花园的炸弹毁坏了。这被炸毁的房子直到战争末期 仍保留在那里，被破坏的家具是再也无法挽回的了。1945年四月底，红 军部队来到这里，后来这里被当作了体育场。在1985年9月别墅开始开放， 但是没有面向大众，而是一直被作为“布尔诺城市的唯一标志”。最近， 这别墅被转让给布尔诺城市的博物馆管理，现在面对公众开放。1995年 末，这城市决定按照原样用复制品装修一层地面。这为整个房子的重建 迈出了重要的一步。
而对于居民住宅吐根哈特别墅吐根哈特别墅??吐根哈特别墅欣赏吐根哈特别墅欣赏??设计理念设计理念??建筑结构功能分区建筑结构功能分区??建筑交通流线分析建筑交通流线分析??建筑交通流线分析建筑交通流线分析??建筑细节赏析建筑细节赏析??建筑平面立面剖面图建筑平面立面剖面图??建筑模型建筑模型??建筑整体感受及评价建筑整体感受及评价设计理念密斯范德罗的贡献在于通过对钢框架结构和玻璃在建筑中应用的探索发展了一种具有古典式的均衡和极端简洁的风格
大师思想风格
建筑本身应像土里面生出来的一样，当技术实现了它的真正使命，它就升华
为艺术。 少就是多。
——密斯 密斯· 凡· 德· 罗是同弗兰克· 劳埃德· 赖特（Frank Lloyd Wright）、勒· 柯布西耶 （Le Corbusier）齐名的著名建筑师之一。对于建筑本身而言，三人在风格上还是不尽 相同，但在建筑理念上，总体还是差不多的。与柯布西耶一样，密斯在 1908－1911年 间与著名建筑大师彼得· 贝伦斯一起工作，并从中学到了相当多的东西。后来，他又采 纳了鲍豪斯建筑学派的风格，并继承了瓦尔特· 格罗皮 乌斯（Walter Gropius）遗留的 风格。 密斯· 范· 德· 罗的贡献在于通过对钢框架结构和玻璃在建筑中应用的探索，发展了一 种具有古典式的均衡和极端简洁的风格。其作品特点是整洁和骨架露明的外 观，灵活 多变的流动空间以及简练而制作精致的细部。他早期的工作展示了他对玻璃窗体的大 量运用，这使之成为其成功的标志。密斯从事建筑设计的思路是通过建 筑系统来实现 的，而正是这种建筑结构把他带到建筑前沿。同时，他提倡把玻璃、石头、水以及钢 材等物质加入建筑行业的观点也经常在他的设计中得以运用。密 斯· 范· 德· 罗运用直线 特征的风格进行设计，但在很大程度上视结构和技术而定。在公共建筑和博物馆等建 筑的设计中，他采用对称、正面描绘以及侧面描绘等方 法进行设计；而对于居民住宅 等，则主要选用不对称、流动性以及连锁等方法进行设计。 密斯在很大程度上相当重视细节，用他的话说“细节就是上帝”，这归功于他父 亲对其技术的教导。虽然他从未受过正规的建筑学习，但他很小随其父学石工，对材 料的性质和施工技艺有所认识，又通过绘制装饰大样掌握了绘图技巧。同时，他用极 为大胆、简单和完美的手法进行设计，将建筑学的完整与结构的朴实完美地结合在一 起。

纵横交错，隔而 不断，既分隔又联 系、半封闭半开敞
这座建筑物本身所 体现的是一种新的 建筑空间效果和处 理手法。
完整的梁柱框架体系是流动空间的结构前提
“流动空间”的两套基本系统 （1）规则的钢框架 （2）自由布置的隔墙
屋盖 附加钢梁 工字形钢梁构架
合金十字钢柱
工字型钢构架基础 角钢支柱
金属饰面
严格控制平面生成—为精确地实现几何控制的作用
然而在吐根哈 特别墅中，密 斯明确将起居 室的流动空间 以清晰完整的 玻璃体量呈现， 吐根哈特住宅 在其一侧设立 了条形庭院， 然而它是透明 的，在外观上 被整合到统一 的玻璃体量中， 不再是利用封 闭的石材墙面 来作为建筑外 观，从而最大 限度地使室内 外空间的边界 弱化甚至消除。
一层平面的流动空间，对人的空间心理的限定和释放，运用一 些出挑的墙壁和弧形的隔墙，又给人一种空间导向。错觉后拥 有一种无限的感觉。
1.建筑结构
顺着墙体延伸的空间，在玄关处 汇集。红色区域内的空间不再是 一个孤立的独体，蓝色区域内的 走廊向中间推移，渗透，使其具 有了相应的动感。
2.精湛的节点处理
角钢支柱
金属饰面
3.内部结构
停放空间 交通空间
居住空间 流通空间
二层功能分析图
停放空间 交通空间
居住空间 流通空间
4.流动空间
4.高贵光滑的材质罗马石Βιβλιοθήκη 华大理石 缟玛瑙石古绿大理石
阿尔卑斯绿大理石
5.流动空间分析
• 这种完全与以往的封闭或开敞空间不同的--流动的，贯通的， 隔而不离的空间开创了另一种概念。有趣的是。在西方， 这是种全新的东西，而在古老的东方，中国古代的知名或 不知名的文人和园林工匠已经知道并精通了流动空间的创 造和应用，并且那本很著名的<<园治>>将其理论化了。 “步易景移”，“虚实互生”，苏州那些名著中外的园林 就是中国造园者们千百年思想的总结，方寸之地中的千山 万水就是他们对流通空间出神入化的理解与应用。“山穷 水尽疑无路，柳暗花明又一村”，中国文人对这种空间的 理解与密斯凡德罗又多么相似。

建筑概况
吐根哈特别墅是密斯于1928一一1930年在捷克 斯洛伐克布尔诺城为一个银行家所建造的私人别墅，建 筑面积为230m2。 密斯继续把他的新建筑概念成功地应用在这里 ，使它成了继勒柯布西耶的萨伏伊别墅之后在欧洲最著 名的现代建筑。 吐根哈特别墅的设计意图是要创造第一个玻璃 的住宅，第一个有一种空透的结构，让大树和草坪形成 室内的边界。 由于其是继巴塞罗那展览馆之后建造的，吐根 哈特别墅传承了并继续发展了流动空间的概念。它与巴 塞罗那馆有很多的相似之处，使它看起来更像是巴塞罗 那馆的简化版。但它也同样具有自己的特色。它的特点 主要是在起居部分的空间处理和室内材料的应用上，所 以它也是一个经典的现代内部设计。
一层的起居室中的“流动空间”模式最早体现 在1923年的乡村砖宅方案。密斯既不封闭房间，也 不暗示房间体积，而是在空间中展现动态。然而由 于结构条件的制约，在1925年到1928年的几幢以砖 为主要结构材料的小住宅项目中，密斯只是利用大 房间的穿套和转折十分艰难地制造着空间流动。直 到1929年的巴塞罗那德国馆，由于采用了钢框架结 构，才真正实现了墙体的自由布置和空间的自由流 动。长长短短的自由墙体，既表现了空间的流通性 ，又暗示了方向的指引性，体现了一种韵律感。 由于吐根哈特别墅的设计时间与巴塞罗那 馆十分接近，密斯在处理这两处的流动空间时有许 多相同手法，然而也有发展变化。乡村砖宅和巴塞 罗那馆在建筑边界的处理上，时而将墙体延伸至室 外，时而采取在建筑外围制造围合庭院作为边界的 手法，这种形式给人的感觉是流动空间的德国，德意志民族典型的理 性严谨使他很容易从二十世纪初众多的建筑大师中凸 显出来。正如其大多数的玻璃与钢结构作品一样，透 过表象，人们可以很轻易的看到这位现代建筑大师留 给二十世纪的伟大财富。 密斯· 凡· 德· 罗的贡献在于通过对钢框架结构和玻 璃在建筑中应用的探索，发展了一种具有古典式的均 衡和极端简洁的风格。其作品特点是整洁和骨架透明 的外观，灵活多变的流动空间以及简练而制作精致的 细部。他早期的工作展示了他对玻璃窗体的大量运用 ，这使之成为其成功的标志。 密斯在很大程度上相当重视细节，用他的话说 “细节就是上帝”，他用极为大胆、简单和完美的手 法进行设计，将建筑学的完整与结构的朴实完美地结 合在一起。密斯也特别重视将自然环境、人性化与建 筑融合在一个共同的单元里面。

别墅设计案例分析
吐根哈特别墅
这是1928-1930年在捷克斯洛伐克布尔诺城为一个私人银行 家所建造的私人别墅。 继萨伏伊别墅后在欧洲最著名的现代住宅
主要设计思想：流动空间 （巴塞罗那德国馆）
建筑概况
地处公路南边的坡地上，西边有另一栋住宅，东边，南边面向开阔的草地
主体共两层，另有一个地下室
两个主要入口设置在二层北边 从公路上看像是一个低矮的单层房子
立面设计
北：封闭 大块退让部分
南：开阔 玻璃墙与二层露台 楼梯
东：开阔 一层玻璃墙与二层 露台
立面设计
西：开窗零散 楼梯 隔墙
各层面
车库
以弧形楼梯为中心分布着三个相对封闭的空间 门厅是划分动静区域的重要界限，起到缓冲作用 室外空间包裹室内空间 流线互不影响
空间关系
钢构架解放了墙体，创造了开阔空间 少量墙体分隔空间，隔而不断——空间的流动性
相对二层，一层流线更为自由，但不乏逻辑
总结
私密性区域（功能区间）分布在一层西北与二层 东南方空间开阔，流动性强 门厅的缓冲作用
内外空间关系
二层入口向南退让，

整栋房子强调白色，当一层 玻璃降入地下和谐的画面。
吐根哈特分为三层 分别为地下室 一层公共空间 二层私密空间
一层的起居室中的“流动空间”模式最早体 现在1923年的乡村住宅斱案。密斯既丌封 闭房间，也丌暗示房间体积，而是在空间中 展现动态。 由于吐根哈特别墅的设计时间不巴塞罗那馆 十分接近，密斯在处理这两处的流动空间时 有许多相同手法
Tugendhat villa
The end
Thank you
然而在吐根哈特别墅中，密斯明确将起居 室的流动空间以清晰完整的玻璃体量呈现， 吐根哈特住宅在其一侧设立了条形庭院， 然而它是透明的，在外观上被整合到统一 的玻璃体量中，不再是利用封闭的石材墙 面来作为建筑外观，从而最大限度地使室 内外空间的边界弱化甚至消除。
空间功能 分析
一层
空间 功能 分析
二层功能分析图
“less is more”是密斯在1928年时提出的著名 观点。并将其在巴塞罗那的德国馆的设计中 体现的淋漓尽致
路德维希· 密斯· 德· 凡· 罗(Ludwig Mies van der Rohe)于1886年3月 27日出生在德国的亚深古城。 密斯· 德· 凡· 罗的贡献在于通过对钢框架结构和玻璃在建筑中应用 的探索，发展了一种具有古典式的均衡和极端简洁的风格。其作品 特点是整洁和骨架透明的外观，灵活多变的流动空间以及简练而制 作精致的细部。他早期的工作展示了他对玻璃窗体的大量运用，这 使之成为其成功的标志。 密斯在很大程度上相当重视细节，用他的话说“细节就是上帝”， 他用极为大胆、简单和完美的手法进行设计，将建筑学的完整与结 构的朴实完美地结合在一起。密斯也特别重视将自然环境、人性化 与建筑融合在一个共同的单元里面。 密斯建立了一种当代大众化的建筑学标准，他的建筑理念现在已经 扬名全世界。作为钢铁和玻璃建筑结构之父，密斯提出的“少就是 多”的理念，这集中反映了他的建筑观点和艺术特色，也影响了全 世界。密斯在很多领域中都起了相当的作用，他在自传中说道： “我不想很精彩，只想更好！”在芝加哥伊利诺工学院工作之际， 由他设计的湖滨公寓（Lake Shore Drive Apartments）充分展示了 他在科技时代的建筑天才。直到1969年去世，密斯一直孤身呆在 芝加哥公寓里从事设计工作。

但是“流动空间”概念本身是与功能有着某种 矛盾的，因为当传统意义上的空间边界开始消解 后，在一个典型的流动空间平面里，已经难有 “房间”存在了，降低了房子的使用功能。因此 密斯面临着一个很大的矛盾——在流动空间中如 何进行功能组织？
► 最终密斯的解决办法是在住宅的公共部分使用开
放、流动的空间模式，在私密部分仍然保持封闭 的传统空间模式。从而吐根哈特别墅的一层主要 是规则完整的开放空间形式，很好的表达了“流 动空间”的思想；而二层则更注重于功能上的使 用。
一层流线分析图
一层功能分析图
►
然而在吐根哈特别墅中，密斯明确将起居室的流动空间以清晰 完整的玻璃体量呈现，吐根哈特住宅在其一侧设立了条形庭院，然 而它是透明的，在外观上被整合到统一的玻璃体量中，不再是利用 封闭的石材墙面来作为建筑外观，从而最大限度地使室内外空间的 边界弱化甚至消除。
一层平面的流 动空间，对人 的空间心理的 限定和释放， 运用一些出挑 的墙壁和弧形 的隔墙，又给 人一种空间导 向。错觉后拥 有一种无限的 感觉。
5.竖向分析
►
吐特哈根别墅对地形的处理 也同样精彩。它的上层，有 着直通公路的出入口，沿公 路方向看它像是“底层”， 它的下层，高居于半地下室 的基座上，有着一个比上层 入口更为庄重气派的大台阶 降向山坡，造成一种“在上 层”的错觉。从而让人们感 到“上实下虚”，于是密斯 使用厚重的半地下室空间构 成“台基”使建筑嵌入山坡， 加强了整个建筑在视觉上的 稳定性，也同时具有住宅功 能所需要的辅助和设备空间， 而台基也成为了调节建筑与 坡地关系的重要过渡。
3.场地分析
►
街道
别墅位于捷克第二大 城市布尔诺，坐落在一 块倾斜的土地上，南面 面向公用绿地。由于地 处斜坡，落位有一点困 难，因此将主入口以及 车库均放在临街的二楼， 入口隐藏于墙壁和奶白 色的半弧形的主楼梯玻 璃围栏之间。通过楼梯 下到一楼，一楼则因地 形营造了一个通透的空 间，平台和踏步可以直 接通向花园，使室外与 室内相互流通。
