验电接地作业指导书

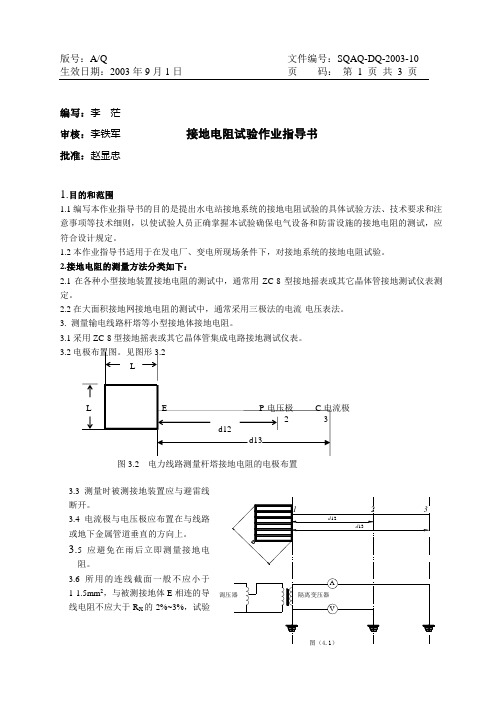

编写：李 茫审核：李铁军 接地电阻试验作业指导书 批准：赵显忠1.目的和范围1.1编写本作业指导书的目的是提出水电站接地系统的接地电阻试验的具体试验方法、技术要求和注意事项等技术细则，以使试验人员正确掌握本试验确保电气设备和防雷设施的接地电阻的测试，应符合设计规定。

1.2本作业指导书适用于在发电厂、变电所现场条件下，对接地系统的接地电阻试验。

2.接地电阻的测量方法分类如下：2.1在各种小型接地装置接地电阻的测试中，通常用ZC-8型接地摇表或其它晶体管接地测试仪表测定。

2.2在大面积接地网接地电阻的测试中，通常采用三极法的电流-电压表法。

3. 测量输电线路杆塔等小型接地体接地电阻。

3.1采用ZC-8型接地摇表或其它晶体管集成电路接地测试仪表。

3.2图3.2 电力线路测量杆塔接地电阻的电极布置3.3测量时被测接地装置应与避雷线断开。

3.4电流极与电压极应布置在与线路或地下金属管道垂直的方向上。

3.5应避免在雨后立即测量接地电阻。

3.6所用的连线截面一般不应小于1-1.5mm 2，与被测接地体E 相连的导线电阻不应大于R X 的2%~3%，试验引线与地绝缘。

3.7应反复测量3-4次，取其平均值。

4.大面积接地网接地电阻（发电厂和变电所接地网接地电阻）的测试。

4.1直线法电极布置图见图4.1 1. ---被测接地网边缘 2. ---辅助电压极 3. ---辅助电流极 D---接地网最大对角线4.1.1 d 13取接地网最大对角线长度D 的4~5倍。

4.1.2 电压极到接地网的距离约为电流极到接地网的50~60%。

4.1.3 测量时，经接地网和电流极的连线移动三次，每次移动距离为d 13的5%左右，如三次测得的电阻值接近即可。

4.1.4 测量数据的判断。

对于一般情况下，接地电阻可以根据公式R=U/I 直接得出，但是对于发电厂、变电所接地网，若地中有干扰电流流过，电压表读数也包含干扰电压，则测量结果不是实际地接地电阻值，我们经常采用电源倒相或增大试验电流（>10A ）的方法来消除和减小干扰造成地误差。

验电接地作业指导书漯阜公司供电段2013年5月23日一．出工前准备工作1。

检验验电器与电压等级是否相应,验电器触头是否完好，验电器无声响、不合格者，严禁使用。

验电前自检良好后，先在同等电压等级的有电设备上检查其性能，确认声、光信号显示正常，装好验电器。

2。

检查绝缘操作杆，使其保持清洁、干燥,并将各分节组成整体，并在安全使用期内3。

检查绝缘手套、绝缘靴外观，绝缘手套、绝缘靴应无裂纹、破损现象，并在安全使用期内。

检查通讯工具是否有电，音质、信号良好。

4。

检查接地线外观，绝缘护套无损伤。

接地线必须采用截面不小于25mm²的软铜铰线，不得有断股、散股和接头现象;接地线挂钩弹性、受力良好。

5.展开接地线，并将接地端接在接地钩丁上,保证良好接地。

6.穿好绝缘靴，戴好绝缘手套，系好安全带，带好安全帽,在接地支柱处路肩侧待命（注意：不得侵入建筑限界,V型“天窗”时密切注意上、下行线路列车运行情况）。

二．标准化作业流程××号（地线位置号)地线监护人,电力调度已下达停电作业命令,要求完成时间×点×分，命令编号×号，批准时间×点×分。

进行验电、接地工作领导人××（姓名）。

地线监护人（接受工作领导人下达的验电接地命令）要求完成时间×点×分，命令编号×号，批准时间×点×分。

地线监护人××（姓名）执行按接地.验明无电以后接地监护人通知工作领导人：地线监护人:工作领导人xxx，地线x组已验明无电。

工作领导人：设备已验明无电，xxx明白。

工作领导人通知接地线：工作领导人：地线xxx、xxx组作业区段已验明无电，现在开始接挂地线.地线x组监护人：作业区段已验明无电，现在开始接挂地线，xxx 明白。

接到工作领导人通知可以接地线方可接地线，地线接挂完毕以后接地监护人通知工作领导人地线接挂完毕：地线x组：工作领导人xxx，xx杆号x组地线已接挂完毕.工作领导人：xx杆号x组地线已接挂完毕,做好地线和行车防护，xxx明白.作业结束用语工作领导人:所有地线组,作业已结束，现在撤出地线。

高速铁路接触网验电接地人员标准化作业指导书第1节 适用范围本作业指导书规定了接触网停电作业时验电接地人员标准化作业标准、作业流程和有关安全风险卡控。

第2节 准备工作1.人员：每处2人(操作1人、监护1人)2.工具：序号 工具名称 型号 单位 数量 备注1 个人工具 套 1 标准化着装2 音响验电器 25kV 套 14 对讲机(GSM-R手持终端) 套 15 接地线 25mm2组 1 有透明保护套保护6 接地杆 副 1 末端按标准设置有反光带7 钢丝刷 把 18 绝缘手套 双 1 雨雾天气或湿度较大时使用9 绝缘靴 双 1 雨雾天气或湿度较大时使用10 抛线 6-8mm2组 1 根据需要使用第3节 作业规定1.接地杆及接地线使用规定⑴接地用的绝缘杆（简称接地杆）一般由3节绝缘杆组成，配套进行使用；⑵接地杆按绝缘工具要求进行使用、保管、存放、运输和试验；⑶接地杆要定期进行电气强度试验，试验周期为6个月，试验电压等级90kV，合格标准:无发热、击穿和变形；⑷接地线应使用截面积不小于25mm2的裸铜绞线制成，并有透明护套保护；⑸接地线状态良好，不得有断股、散股和接头；⑹接地钩状态良好，型号规格符合要求，使用时与钢轨相匹配，无零部件缺失。

2.音响验电器⑴验电器的电压等级为接触网专用25kV；⑵验电器具有自检和抗干扰功能，自检时具有声、光等信号显示；⑶验电前自检良好后，先在同等电压等级有电设备检查其性能，确认声、光信号显示正常，然后方可在停电设备上验电；⑷在运输和使用过程中，应确保验电器良好；⑸雨、雪恶劣天气时严禁使用验电器进行验电；⑹验电器绝缘杆要按绝缘工具的要求进行使用、保管、存放、运输和试验；⑺验电器要定期进行电气强度试验，试验周期为6个月，试验电压等级105kV，合格标准:无发热、击穿和变形；3.绝缘靴及绝缘手套⑴检查绝缘靴和绝缘手套的状态是否良好，有无破损、是否干燥等。

⑵定期进行电气强度试验，试验周期为6个月，试验电压等级绝缘靴15kV、绝缘手套8kV，合格标准:无发热、击穿和变形。

10kV架空线验电、接地以及拆除接地线作业指导书1目的1.1本指导书对10kV架空线验电、接地以及拆除接地线的操作程序及作业方法进行控制保证10kV架空线验电、接地以及拆除接地线的作业质量及作业人员的人身安全。

1.2持续改进质量、环境和职业安全健康管理体系的基础和依据；1.3用作学习与培训教材，以提高人员素质和技术水平。

2适用范围2.1本标准适用于10kV架空线验电、接地以及拆除接地线的作业。

3 规范性引用文件下列标准所包含的条文，通过在本指导书中引用而构成为本指导书的条文。

本指导书出版时，所示版本均为有效。

所有标准都会被修订，使用本指导书的各方应探讨使用下列标准最新版本的可能性。

3.1中华人民共和国能源部：DL409—91《电业安全工作规程》。

4 安全措施4.2作业环境的要求4.2.1杆上施工作业应在天气良好下进行。

如遇雷（可闻雷声或可见闪电）、雨、雾不得进行杆上作业,风力大于5级（10.7m/s）、天气温度高于37摄氏度、一般不宜进行杆上施工作业。

5作业准备5.1 作业资源5.1.1 人力资源：工作监护人1人，操作人员1人，一人操作一人监护。

5.1.1.1工作监护人1) 由有一定电业工作经验的人员担任，对监护对象人身安全负责；2) 检查验电器、接地线是否合格；3) 验电接地工作过程中，监护人的视线始终不能离开操作人员，随时提醒规范操作人员的操作动作，监视操作人员与带电线路、设备之间的安全距离。

5.1.1.2操作人员1)由取得电业操作资格的，精神及身体无障碍的电业人员担任；2)复查验电器、接地线是否合格。

5.1.2 记录5.1.3 工器具5.4 文件5.4.1作业指导书。

7.1验电过程中，发现验电器显示线路带电7.1.1立即停止工作，下杆向工作负责人汇报；7.1.2查明线路带电原因并处理完毕后，工作负责人方可根据现场情况决定是否恢复验电接地工作。

接地电阻测试作业指导书1、接通电源,开启电源开关，显示屏数码点亮。

2、选择测试电流量程开关25A，当开关按下时为25A量程，此时显示屏电阻十位小数点点亮。

时间为60秒。

3、将电流调节旋钮逆时针退至零位。

将红色测试夹的黑线端接A，红色测试夹的红线端接a；黑色测试夹的黑线端接B，黑色测试夹的红线接b。

4、将两组测量线的夹子端分别接被测物的测试点。

5、定时测量：将仪器置复位状态；按下定时开关至开位置，设置时间为60秒；按动启动按钮，测试灯亮，显示屏计数器开始倒计数，调节电流调节旋钮并观察显示电流值至所选择的电流值，然后读下显示屏显示之电阻值，当被测物的接地电阻大于该电流档所设定的电阻报警值时，仪器即发出声光报警，反之，则不报警。

测试时间终了，自动切断回路电流，即可将测试夹从被测物上取下，以备下次测量。

本仪器具有过电流保护功能，当回路电流超过30A时，仪器发出过电流指示（过电流灯亮），并自动切断回路电流，按动复位按钮，可取消报警状态，并将电流调节旋钮逆时针旋小一些，以备下次测量。

6、手动测量将定时开关置关状态；按动启动按钮，测试灯亮，调节电流调节旋钮并观察显示屏电流值至25A，然后读下显示之电阻数据，当被测物的接地电阻大于该电流所设定的接地电阻报警值，仪器即发出声光报警，反之，则不报警。

如需停止测试，则按动复位按钮，测试灯熄灭，回路电流即可切断，将测试夹从被测物上取下，以备下次测量。

测试电阻值不应超过0.1.接地电阻测试作业指导书（二）一、实验目的1. 了解接地电阻测试的原理和方法；2. 掌握接地电阻测试的具体操作步骤；3. 学会使用接地电阻测试仪器。

二、实验器材1. 接地电阻测试仪2. 电源线3. 电笔4. 接地线5. 测试用具（如测线、夹子等）6. 记录表格三、实验原理接地电阻是指通过接地装置与大地之间的电阻，用来衡量设备或系统与大地之间的绝缘程度。

通常，地线的电阻越小，设备的安全性就越高。

接地电阻测试的原理是利用恒流源的直流电流通过接地回路，产生一定的电压降，然后根据欧姆定律计算接地电阻。

接地电阻测量作业指导书在我们的日常生活和工作中，电可是无处不在。

但你知道吗，为了确保用电的安全，有一项重要的工作那就是接地电阻测量。

这就好比给电路系统穿上了一层“防护服”，可不能马虎！今天，咱们就来好好聊聊接地电阻测量的那些事儿。

一、准备工作在开始测量之前，咱们得像战士出征前准备好武器一样，把需要的工具都准备齐全。

首先，当然少不了一台精准可靠的接地电阻测试仪啦。

这可是咱们的“主力军”，一定要确保它状态良好，电量充足。

然后呢，还得准备好接地棒、导线等辅助工具。

有一次，我去一个工地帮忙测量接地电阻。

当时有个小伙子，急急忙忙地就开始干活，结果发现测试仪没电了，又手忙脚乱地去找充电器，浪费了不少时间。

所以啊，准备工作一定要做充分，不然可就会闹笑话啦！二、测量地点的选择选择测量地点也有讲究哦！一般来说，要选择在接地系统的关键位置，比如接地极附近、建筑物的接地引入点等等。

而且，测量地点的土壤要相对均匀，不能有大块的岩石或者积水，不然会影响测量结果的准确性。

我记得有一次，在一个工厂里测量接地电阻，选的地方刚好有个小水坑，测量出来的电阻值偏差特别大。

后来重新找了个干燥平整的地方，才得到了准确的数据。

三、测量步骤1、布置接地棒将接地棒按照一定的间距插入地下。

插入的深度要足够，一般要达到 05 米以上。

而且，接地棒之间的距离也要符合规定，通常是直线距离 5 米左右。

在插接地棒的时候，要用力均匀，确保接地棒与土壤接触良好。

2、连接导线把测试仪与接地棒用导线连接起来。

连接的时候要注意，导线的接头要拧紧，不能有松动的情况。

3、进行测量打开测试仪，按照仪器的操作说明进行测量。

在测量的过程中，要保持周围环境的安静，避免有其他电磁干扰。

4、记录数据测量完成后，要及时记录测量的数据。

包括测量的电阻值、测量的时间、地点等等。

四、数据处理与分析测量得到的数据可不是就这么摆在那里不管啦，咱们得对它进行处理和分析。

如果测量的电阻值超过了规定的标准，那就得找出原因，看看是接地系统出现了问题，还是测量过程中有什么失误。

一、编制依据1、内蒙古电力勘测设计院出版的《布日都变至杭锦变220kV送电线路工程接地施工图》，（石墨接地装置S852S-D0301-23）、（自立塔圆钢10型接地装置(TD-SD2008-2001-05）。

（GB50233-2005）《110～500kV架空送电线路施工及验收规范》2、3、《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）。

4、《电力安全工作规程》（电力线路部分）GB 26859—2011二、接地工程简介1、接地型式：本工程接地型式有SM10-3、SM20-3石墨接地装置、自立塔圆钢10型接地装置3种型式，详见接地型装置图。

2、接地工程量：接地共有321基。

其中SM10-3石墨接地装置122基(含改造5基)、SM20-3石墨接地装置36基、自立塔圆钢10型接地装置163基。

三、质量要求1、接地槽开挖。

(1)、接地槽开挖前应根据设计图纸的要求及现场实际地形、地貌条件进行开挖，丈量接地槽长度、深度应用钢卷尺，不得以步代尺或目测。

(2)、遇有山坡或倾斜地形时接地槽宜沿着等高线开挖，如有受地形限制时，可以改变射线方向，但两条射线之间的平行距离不得小于5m。

(3)、如基础根开大于环形方框时应放大环形方框尺寸，并按实际增加扁钢数量(4)、接地装置型式详见接地装置图，接地槽开挖应按下列数据进行施工。

2、接地体敷设及连接(1)、石墨接地体敷设及连接：石墨接地装置的环形方框采用-4×40热镀锌扁钢，采用电焊连接，扁钢的搭接长度不得小于90㎜，四面施焊。

石墨模块的连接采用螺栓连接，施工时要确保连接的紧固与导电性能。

(2)、石墨接地模块敷设工艺流程：首先，清除接地槽内杂物、平整槽底，然后将石墨渗透粉按5kg/m的比例用水调成糊状注入槽内，向槽内注水并淹没石墨渗透粉，让石墨渗透粉充分向土壤内渗透，待石墨渗透粉表面无积水时（约1小时），方可安装石墨模块，石墨模块安装完成后，将石墨降阻保湿粉均匀地撒在石墨接地体上（石墨降阻保湿粉用量约5kg/m）。

版本页次版本
日期版本日期1.02019.8.20工序名称测试接地有效性与零火线线序正确性
审核批准
文件编号WI/PE/001 1.0制作日期编制标准化接地有效性测试作业指导书
方曙洋文件发行章盖印处生产作业指导书2019.8.20第 1 页,共 1 页
作业手法&步骤/说明操作图示/图解物料&工具/清单文件更新记录更改内容跟进人更改内容跟进人
工具/辅料： ①优利德U15B 测电笔 X1 ②黄绿色电缆线 一卷 ③斜口钳 X1 ④标签贴纸 X1初版发行作业步骤：
①取黄绿色接地线一卷，两端剥皮，一侧用螺母
锁在确认接地良好的接地排铜片上，作为良好接
地的参考（如图一所示）。

②如图二所示，将线缆的另一端，牵到要测试的
插座旁边，将万用表（或有测通断功能的测电笔）
调到通断蜂鸣器档，一端与黄绿线剥皮处接触，
另一端与插孔顶端接地线孔接触，看是否导通，
蜂鸣器响则说明接地良好，蜂鸣器不响说明未接
地（注意排除接触不良的情况）。

③如图三所示，将测电笔的红色笔尖端插入三孔
插座的下方两个插孔，手指接触金属凸起部分，
蜂鸣器响伴随绿灯亮起则说明该孔位是火线，不
响则说明该孔是零线。

④如图四所示，判断好接地是否良好和区分零火
线后，贴好标识进行记录（标签格式为：第一行：
接地OK 或NG,第二行为左N 右L ，或左L 右N ）。

注意事项：
①测试时人体部分切勿接触到测试表笔尖端；
②测试时需有他人在场，严禁单人操作；
③测试前需确认测试表笔良好，安全性合格。

图一 图二 图
三 图四。

停电、验电、挂接地线操作规程范本一、目的和依据为确保电力设施的安全运行，保障电力设备的正常使用，减少事故的发生，特制定本操作规程。

本操作规程依据《电力设施管理条例》、《电力设施安全管理规定》等相关法律法规，结合电力设施管理的实际情况制定。

二、适用范围本操作规程适用于电力设施检修、维护等工作过程中的停电、验电、挂接地线操作。

三、术语定义1. 停电：指将电力设备与电网断开，停止供电的操作。

2. 验电：指对已停电的电力设备进行电气检查，确认停电后保留的电能已释放完毕的操作。

3. 挂接地线：指在停电和验电完成后，将设备的导电部分与可靠的地线相连，确保设备绝缘良好，防止意外电流通过人体流过的操作。

四、操作程序1. 停电操作程序（1）停电前的准备工作：- 确定停电的范围和时间，通知相关人员，做好停电通告；- 确认停电区域为空，封闭停电区域，并设置明显的警示标识；- 检查停电设备，确保停电开关、隔离开关等设备操作正常；- 关闭与停电设备相关的应急电源，确保设备电源完全断开。

（2）执行停电操作：- 使用专用的停电工具或开关，执行停电操作；- 验证停电是否成功，检查设备的指示灯、电流表等是否已停止工作。

2. 验电操作程序（1）停电后的准备工作：- 在停电设备的电气控制柜上设置明显的禁止合闸标志，确保他人不会误操作；- 使用验电器或其他电器检测装置对设备进行验电检查。

（2）执行验电操作：- 对停电设备的各个部位进行电气检查，包括电气元件、接线、接地等；- 对检查结果进行记录，如发现异常情况或故障，及时报修或采取相应措施。

3. 挂接地线操作程序（1）停电和验电后的准备工作：- 使用绝缘棍等设备，检查设备的导电部分和地线是否干净、完好；- 确认地线的导体是否符合规定，如铜质导体或合适的钢材。

（2）执行挂接地线操作：- 将地线连接到设备的导电部分上，使用专用的夹具或连接线夹紧地线；- 检查地线连接是否牢固，防止接触不良或脱落的情况发生。

接地工程作业指导书1、目的与要求：目的：保证接地敷设可靠，接地电阻符合设计要求。

要求：作业人员应掌握安装要领，熟练作业。

2、适用范围：35kV架空送电线路杆塔接地体的敷设。

10kV架空送电线路杆塔、开关、变压器、电缆、避雷器接地体的敷设。

3、引用标准：《电业安全工作规程》DL409-91、《架空送电线路施工技术》98版、《电力建设安全工作规程》DL5009*2-94、《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92。

4、作业工具：短柄铁锹2把；卷尺1把；ZC-8（或ZC-29型）接地摇表1只；12寸活洛扳手1把；20磅大锤；绝缘手套1付（带电测量时用）；撬棍1根等工具。

5、作业程序与技术要求：5．1准备工作：5．1．1许可手续办理：进入工作现场。

工作负责人得到工作许可人许可后，查看、核对现场措施与工作票、作业票是否相符合（不完备应补充安全措施），查看、核对无误后办理许可手续。

5.1.2“二交一查”及安全、技术措施交底：工作负责人召集全体人员进行“二交一查”，宣读工作票、作业票，交待工作地段、停电地段、带电部分、危险点及预控安全措施、工作任务、人员分配、设专职监护人等。

检查全体作业人员是否戴好安全帽，人员应规范着装穿长袖棉质衣服、穿软底绝缘鞋、戴手套并检查个人工器具等。

上杆人员正确使用安全带并检查登高工器具。

如有民工应安全教育并安全、技术交底后签《民工协议书》、《安全教育卡》。

5.1.3按设计图纸进行备料，并检查接地体规格、型号、数量。

5．2敷设基本作业：5．2．1选择接地体的槽位：应尽量避开道路、地下管道及电缆管道等。

应防止接地体受到河流、洪水的冲刷，倾斜地势应沿等高线敷设。

5．2．2地槽开挖：地槽应按设计要求开挖，一般槽深为0.6～0.8米，水田应敷设在耕地深度以下，接地槽底面应平整，并应清除一切影响接地体与地壤接触的杂物如石块、树根等。

地槽如遇大石等障碍物时可绕道避开，改变接地体形状应平直，土层坚硬应用撬棍松动土层、石块后使用铁锹取土、开挖。
