化学工程手册.第6篇 .流体输送机械及驱动装置全文共四篇示例，供读者参考第一篇示例：化学工程是一门涉及化学反应、传热传质和流体输送等多方面知识的学科，其中流体输送机械及驱动装置是化学工程中至关重要的一部分。
流体输送机械主要包括泵、阀、管道等设备，其作用是将化工生产中需要输送的各种液体、气体或固体颗粒等介质从生产设备输送至下一个设备或储存容器中。
一、流体输送机械的种类1. 泵：泵是最常见的流体输送机械，其作用是将流体从低压区域输送至高压区域。
根据其工作原理和结构不同，泵可分为离心泵、容积泵等多种类型。
2. 阀：阀是控制流体流动的装置，根据阀门的不同结构和功能，可分为截止阀、调节阀、止回阀等。
3. 管道：管道是连接泵、阀、容器等设备的重要部件，主要起到传输介质、减少阻力和防止泄漏等作用。
二、流体输送机械的选型及运行原理1. 选型原则：在选择流体输送机械时，需要考虑介质的性质（如温度、粘度、腐蚀性等）、流量要求、压力要求、工作环境等因素，选择适合的设备。
2. 运行原理：泵主要通过机械转动或电动装置产生的动力，使叶轮旋转，吸入流体并通过管道输送；阀通过控制阀门的开闭状态来控制流体的流动；管道通过设计合理的布局和降低阻力来保证流体的顺畅输送。
三、传动装置的作用及种类1. 传动装置：传动装置是流体输送机械中的重要组成部分，其作用是将原动力（如电机、发动机等）的旋转运动转换成泵、阀等设备所需的线性或旋转运动。
2. 传动配件：传动装置主要包括齿轮传动、链传动、带传动等多种形式，其中齿轮传动常用于工作负载较大的场合，链传动适用于长距离输送，带传动适用于噪音和振动要求较高的场合。
流体输送机械及驱动装置在化工生产中发挥着不可替代的作用，正确选型和运行维护对于保证生产的顺利进行至关重要。
在化学工程手册中，对于流体输送机械及驱动装置的设计原理、选型方法、使用技巧等内容进行了详细的介绍，帮助工程师们更好地理解和运用这些设备，提高生产效率和安全性。
化工原理流体输送机械1. 引言化工过程中，涉及到大量的流体输送工作。
流体输送机械是一类用于输送、泵送、搅拌、混合等操作的设备。
本文将介绍化工原理中常用的流体输送机械，包括离心泵、齿轮泵、隔膜泵、搅拌器等。
2. 离心泵离心泵是一种常用的流体输送机械，它利用离心力将流体从低压区域输送到高压区域。
离心泵的工作原理是通过转子的旋转使得流体在离心力的作用下产生压力差，从而实现输送效果。
离心泵具有结构简单、造价低廉、输送流量大的优点，广泛应用于化工领域。
2.1 离心泵的结构离心泵主要由叶轮、泵壳、轴和轴承等部分组成。
叶轮是离心泵中最关键的部件，它负责将流体由低压区域吸入并输出到高压区域。
泵壳是离心泵的外壳，起到固定叶轮和导向流体的作用。
轴和轴承用于传输转子的动力，并保证转子的平稳运转。
2.2 离心泵的工作原理离心泵的工作原理是基于离心力的作用。
当叶轮旋转时，流体将沿着叶轮的轴向方向进入泵壳，然后受到叶轮的离心力的作用，沿着辐射方向产生压力差。
高压区域的流体将通过出口管道输出，形成流动。
离心泵的输出流量取决于叶轮的转速和叶片的数目，可以通过调节叶轮的转速和叶片的数目来控制流量大小。
3. 齿轮泵齿轮泵是一种常用的流体输送机械，它利用齿轮的旋转来实现流体的输送。
齿轮泵的工作原理是通过两个或多个齿轮的啮合来产生压力差，从而将流体从低压区域输送到高压区域。
齿轮泵具有结构紧凑、输送流量稳定的优点，适用于输送高粘度的流体。
3.1 齿轮泵的结构齿轮泵由齿轮、泵体和轴等部分组成。
齿轮是齿轮泵中最关键的部件，它负责将流体从低压区域吸入并输出到高压区域。
泵体是齿轮泵的外壳，起到固定齿轮和导向流体的作用。
轴用于传输齿轮的旋转动力。
3.2 齿轮泵的工作原理齿轮泵的工作原理是基于齿轮的旋转和啮合作用。
当齿轮旋转时，流体将被齿轮齿槽所包围，形成封闭的空间。
齿轮的旋转使得空间逐渐缩小，流体被压缩，并在齿轮齿槽的作用下产生压力差。
高压区域的流体将通过出口管道输出，形成流动。
化工原理流体输送机械
流体输送机械，是化工工程中常用的一类设备，其主要功能是将液体或气体从一个地方输送到另一个地方。
常见的流体输送机械有管道、泵、阀门等。
管道是流体输送的基础设施。
管道可以分为直接埋设在地下的地下管道和架空或隧道中的地上管道。
管道的材料可以选择金属、塑料、橡胶等。
泵是常用的流体输送机械之一。
泵的工作原理是利用旋转运动或往复运动产生的压力差，将液体或气体推动到设定的位置。
泵的种类很多，常见的有离心泵、容积泵、螺杆泵等。
阀门在流体输送中起到控制流体流动的作用。
阀门可以分为手动阀、自动阀和电动阀等。
通过控制阀门的开关状态，可以调节流体的流动速度和流量。
除了上述常见的流体输送机械，还有一些其他的设备和工艺可以用于特定的流体输送需求。
例如，喷雾器可以将液体变成雾状或气雾状进行输送；干燥器可以将湿润的固体物料转化为干燥的状态进行输送。
在化工生产中，正确选择和使用流体输送机械是非常重要的。
不同的流体输送机械具有不同的工作原理和适用范围，需要根据具体的流体性质和输送要求进行选择。
同时，合理设计和布置流体输送系统，合理设置管道和阀门，也是确保流体输送稳定和安全的关键。
流体输送设备简介引言流体输送设备是一种用于将液体、气体或粉末等物质从一处转移到另一处的工程设备。
它们在许多工业领域中发挥着重要的作用，包括石油化工、能源、冶金、食品加工等行业。
本文将介绍流体输送设备的常见类型、基本原理和应用领域等方面的内容。
常见类型流体输送设备可以根据输送介质的形态和性质的不同，分为以下几种类型：1.泵：泵是将液体或气体从一处输送到另一处的设备。
常见的泵包括离心泵、容积泵和轴流泵等，它们通过旋转或压缩来提供动力，将介质推向输送管道。
2.阀门：阀门是一种控制流体流动的装置，在流体输送系统中起着重要作用。
常见的阀门类型包括截止阀、调节阀和安全阀等，它们通过打开或关闭来控制流量、压力和流体方向。
3.输送管道：输送管道是将液体、气体或粉末等物质从一处输送到另一处的通道。
它们可以是由金属、塑料或复合材料制成的管道，具有一定的耐压和耐腐蚀能力。
4.空气压缩机：空气压缩机是将气体压缩到一定压力的设备，常用于工业生产中的动力源。
它们通过旋转式或往复式压缩机将大量气体压缩为高压气体，用于供应给其他设备或使用。
基本原理流体输送设备的工作原理是根据流体力学和热力学定律进行设计和操作的。
以下是常见流体输送设备的基本原理：1.泵的工作原理：泵通过转动叶轮或柱塞等装置，将液体或气体从低压区域吸入，然后通过增加压力将其推向高压区域。
这种压力差驱动液体或气体在管道中流动，从而实现输送的目的。
2.阀门的工作原理：阀门通过改变阀门的开启程度来调节流体的流量和压力。
当阀门打开时，流体可以自由通过；当阀门关闭时，流体被阻断，阻止其流动。
3.管道的工作原理：管道是流体输送的通道，其内部设计使流体能够顺畅地流动。
管道通常具有一定的直径、长度和角度，以确保流体在输送过程中没有太大的阻力。
4.空气压缩机的工作原理：空气压缩机通过旋转或往复运动的活塞将气体压缩成高压气体。
压缩机内部的气体流动和压力变化使气体的温度升高，从而提供了输送和供应的能力。
流体输送设备第2章流体输送设备2.1 概述流体输送机械：为流体提供能量的机械或装置流体输送机械在化⼯⽣产的作⽤：从低位输送到⾼位，从低压送⾄⾼压，从⼀处送⾄另⼀处。
2.1.1 对流体输送机械的基本要求（1）满⾜⼯艺上对流量和能量的要求(最为重要）；（2）结构简单，投资费⽤低；（3）运⾏可靠，效率⾼，⽇常维护费⽤低；（4）能适应被输送流体的特性，如腐蚀性、粘性、可燃性等。
2.1.2 流体输送机械的分类按输送流体的种类不同泵（液体）：离⼼泵、往复泵、旋转泵风机（⽓体）：通风机、⿎风机、压缩机，真空泵按作⽤原理不同：离⼼式、往复式、旋转式等本章主要讲解：流体输送机械的基本构造、作⽤原理、性能及根据⼯艺要求选择合适的输送设备。
2.2 离⼼泵离⼼泵是化⼯⽣产中最常⽤的⼀种液体输送机械，它的使⽤约占化⼯⽤泵的80～90％。
2.2.1 离⼼泵的⼯作原理和主要部件基本结构：蜗形泵壳，泵轴（轴封装置），叶轮启动前：将泵壳内灌满被输送的液体（灌泵）。
输送原理：泵轴带动叶轮旋转→液体旋转→离⼼⼒（p,u）→泵壳，A↑u↓p↑→液体以较⾼的压⼒，从压出⼝进⼊压出管，输送到所需的场所。
→中⼼真空→吸液⽓缚现象：启动前未灌泵，空⽓密度很⼩，离⼼⼒也很⼩。
吸⼊⼝处真空不⾜以将液体吸⼊泵内。
虽启动离⼼泵，但不能输送体。
此现象称为“⽓缚”。
说明离⼼泵⽆⾃吸能⼒。
防⽌：灌泵。
⽣产中⼀般把泵放在液⾯以下。
底阀（⽌逆阀），滤⽹是为了防⽌固体物质进⼊泵内。
2.2.2 离⼼泵的主要部件1. 叶轮叶轮是离⼼泵的最重要部件。
其作⽤是将原动机的机械能传给液体，使液体的静压能和动能都有所提⾼。
按结构可分为以下三种：开式叶轮：叶轮两侧都没有盖板，制造简单，效率较低。
它适⽤于输送含杂质较多的液体。
半闭式叶轮：叶轮吸⼊⼝⼀侧没有前盖板，⽽另⼀侧有后盖板，它适⽤于输送含固体颗粒和杂质的液体。
闭式叶轮：闭式叶轮叶⽚两侧都有盖板，这种叶轮效率较⾼，应⽤最⼴。

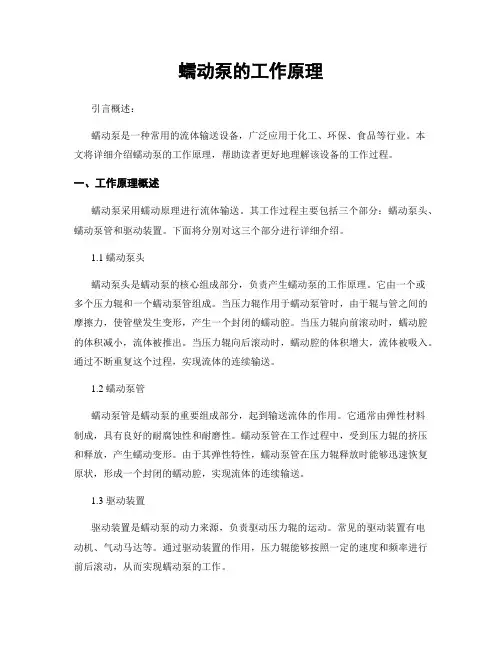

蠕动泵的工作原理引言概述：蠕动泵是一种常用的流体输送设备，广泛应用于化工、环保、食品等行业。
本文将详细介绍蠕动泵的工作原理，帮助读者更好地理解该设备的工作过程。
一、工作原理概述蠕动泵采用蠕动原理进行流体输送。
其工作过程主要包括三个部分：蠕动泵头、蠕动泵管和驱动装置。
下面将分别对这三个部分进行详细介绍。
1.1 蠕动泵头蠕动泵头是蠕动泵的核心组成部分，负责产生蠕动泵的工作原理。
它由一个或多个压力辊和一个蠕动泵管组成。
当压力辊作用于蠕动泵管时，由于辊与管之间的摩擦力，使管壁发生变形，产生一个封闭的蠕动腔。
当压力辊向前滚动时，蠕动腔的体积减小，流体被推出。
当压力辊向后滚动时，蠕动腔的体积增大，流体被吸入。
通过不断重复这个过程，实现流体的连续输送。
1.2 蠕动泵管蠕动泵管是蠕动泵的重要组成部分，起到输送流体的作用。
它通常由弹性材料制成，具有良好的耐腐蚀性和耐磨性。
蠕动泵管在工作过程中，受到压力辊的挤压和释放，产生蠕动变形。
由于其弹性特性，蠕动泵管在压力辊释放时能够迅速恢复原状，形成一个封闭的蠕动腔，实现流体的连续输送。
1.3 驱动装置驱动装置是蠕动泵的动力来源，负责驱动压力辊的运动。
常见的驱动装置有电动机、气动马达等。
通过驱动装置的作用，压力辊能够按照一定的速度和频率进行前后滚动，从而实现蠕动泵的工作。
二、蠕动泵的优势蠕动泵作为一种特殊的流体输送设备，具有以下几个优势：2.1 高精度蠕动泵能够实现高精度的流量控制，通过调节驱动装置的运行速度和频率，可以精确控制流体的输送量，满足不同工艺要求。
2.2 耐腐蚀性强蠕动泵采用耐腐蚀性材料制成的泵管，能够输送各种腐蚀性介质，适用于化工等行业。
2.3 无污染蠕动泵的输送过程中，流体与泵的接触部分只有泵管，不会与其他部件接触，因此可以避免交叉污染的问题，保证流体的纯净性。
三、蠕动泵的应用领域蠕动泵由于其独特的工作原理和优势，被广泛应用于各个行业。
以下是蠕动泵常见的应用领域：3.1 化工工业蠕动泵在化工工业中用于输送各种化学介质，如酸、碱、溶剂等。
转子泵工作原理转子泵，也被称为离心泵，是一种常用的流体输送设备。
它通过旋转的转子产生离心力，将液体从低压区域输送到高压区域。
本文将详细介绍转子泵的工作原理。
一、转子泵的构造转子泵主要由以下几个部份组成：1. 泵体：通常由铸铁或者不锈钢制成，具有良好的耐腐蚀性能和强度。
2. 转子：转子是转子泵的核心部件，通常由金属材料制成。
转子上有多个叶片，通过旋转产生离心力。
3. 泵腔：泵腔位于泵体内部，与转子的叶片配合，形成密封的工作腔。
4. 进出口：转子泵的进出口用于液体的进出，通常通过法兰连接。
二、转子泵的工作原理转子泵的工作原理可以简单概括为以下几个步骤：1. 吸入阶段：当转子泵开始旋转时，转子叶片与泵腔之间形成负压。
这个负压使得液体从进口处进入泵腔。
2. 进料阶段：随着转子的旋转，液体被转子叶片推到泵腔的边缘。
由于离心力的作用，液体被迫向泵腔的出口挪移。
3. 推出阶段：当液体到达泵腔的出口时，转子叶片的形状使得液体被迫离开泵腔，进入出口管道。
4. 排出阶段：液体通过出口管道流出转子泵，同时新的液体从进口处进入泵腔，循环往复。
三、转子泵的优点转子泵具有以下几个优点，使其成为流体输送领域中常用的设备：1. 高效率：转子泵的工作原理使得液体能够快速且高效地被输送，节省能源。
2. 大流量：转子泵能够输送大量的液体，适合于各种工业领域。
3. 稳定性好：转子泵的结构简单，工作稳定可靠，使用寿命长。
4. 适应性强：转子泵适合于输送各种液体，包括清水、污水、石油、化工液体等。
四、转子泵的应用领域转子泵广泛应用于以下领域：1. 石油工业：转子泵常用于石油开采、输送和储存等环节。
2. 化工工业：转子泵适合于化工工业中的液体输送和循环。
3. 食品工业：转子泵可以用于食品工业中的液体输送，如果汁、酒精等。
4. 农业灌溉：转子泵可以用于农业灌溉系统中，提供稳定的水源。
五、转子泵的维护和保养为了保证转子泵的正常工作和延长使用寿命，需要进行定期的维护和保养。
流体输送设备讲义一、流体输送设备的概念流体输送设备是一种用来输送液体或气体的机械设备，它们能够将流体从一处输送到另一处，以满足工业生产过程中的流体输送需求。
二、流体输送设备的分类1. 泵：泵是一种用来输送液体的设备，通过机械或电力的作用，将液体从低压区域抽送至高压区域。
2. 阀门：阀门是用来控制流体流动的设备，通过打开或关闭阀门来控制流体的流量和流速。
3. 管道：管道是用来输送液体或气体的通道，一般由金属、塑料或橡胶等材料制成，通过连接多段管道来完成流体输送的功能。
4. 压缩机：压缩机是一种用来压缩气体的设备，将气体从低压区域压缩至高压区域，以便于输送和使用。
三、流体输送设备的应用1. 工业生产：在化工、石油、食品、制药等行业中，流体输送设备被广泛应用于液体和气体的输送和控制。
2. 建筑工程：在建筑工程中，流体输送设备用于建筑物的供水、供暖和空调系统中。
3. 农业灌溉：在农业生产中，流体输送设备被用于灌溉系统的设计和建设，确保农田得到合适的水源供给。
四、流体输送设备的选型和维护1. 选型：根据具体的输送需求和流体性质，选择适合的泵、阀门、管道和压缩机，以确保流体输送设备能够满足工业生产需求。
2. 维护：定期检查和维护流体输送设备，保证其正常运行，避免故障和漏漏。
五、流体输送设备的发展趋势1. 智能化：流体输送设备的智能化趋势明显，通过传感器和控制系统实现设备的自动化操作和监控。
2. 节能环保：随着节能环保理念的普及，流体输送设备的设计和制造越来越注重节能和环保性能。
3. 高效化：流体输送设备的技术水平不断提高，以提高设备的输送效率和可靠性。
六、未来发展趋势随着科学技术的不断进步和工业生产的快速发展，流体输送设备将面临着新的挑战和机遇。
未来，流体输送设备有望在以下几个方面取得进一步发展：1. 新材料应用：随着新材料科技的不断发展，具有高强度、耐腐蚀和耐高温性能的新型材料将逐渐应用于流体输送设备的制造中，以提高设备的耐久性和可靠性。
流体输送机械的作用
流体输送机械是一类用于输送流体（如液体和气体）的设备，它们在各种工业、工程和科学应用中起着重要作用。
这些机械的主要作用包括：
1.泵送流体：泵是最常见的流体输送机械，它们被用来提供机械
能，以便将液体从一个地方输送到另一个地方。
泵可以用于提
供水供应、卫生设施、化工生产、石油开采等各种应用。
2.压缩气体：压缩机是用于增加气体的压力的机械设备。
它们常
用于将空气压缩成高压气体，以满足各种应用中的需求，如工
业自动化、制冷、气体储存等。
3.混合和搅拌：搅拌机和混合器用于混合不同成分的液体或气体，
以获得所需的混合物。
这在化工、食品加工、制药等领域中非
常重要。
4.分离：离心分离机和过滤器等设备用于将固体颗粒从液体中分
离出来，或者分离液体混合物中的不同组分。
这在废水处理、
矿业、食品加工等领域中有广泛应用。
5.控制流动：阀门和调节器等设备用于控制流体的流动，包括调
节流速、方向和压力，以满足特定的工艺要求。
6.能源转换：涡轮机、发电机和涡轮发动机等设备可将流体的能
量转化为机械能或电能，用于发电、动力传输和推进系统。
总之，流体输送机械在许多工业和科学领域中起着至关重要的作用，用于处理、输送和控制流体，以满足各种工艺和应用的需求。
这
些机械的性能和设计取决于具体的应用和流体特性。
流体输送机械的分类
1. 离心泵呀，就像大力士一样，能把液体快速地“举”起来！比如家里的水泵就是离心泵，它可太重要啦，要是没它，水咋能乖乖到我们需要的地方呢？
2. 轴流泵呢，就如同风一样，推动液体直直地往前跑！像那些大型的排水泵很多就是轴流泵，哇塞，那排水的威力可不小！
3. 往复泵就像一个倔强的家伙，一下一下地把液体挤出去！比如在一些小型化工厂就常能看到它，在默默工作着呢！
4. 齿轮泵啊，多像一组精密的小轮子在努力工作呀，把液体稳稳地送出去！像在加油机里不就有它的身影嘛！
5. 螺杆泵像是一个有条不紊的工作者，慢慢地但很靠谱地输送着液体！在一些需要精确输送的场合它可少不了呀！
6. 滑片泵，嘿，就像灵活的滑片在跳舞一样，带动着液体一起动起来！在某些特殊的液体输送中它可立了大功呢！
7. 漩涡泵呀，如同制造漩涡的小能手，让液体跟着漩涡转动起来输送走！好多工业设备里都有它的存在哦！
8. 气动隔膜泵就像个神奇的小魔法师，用气压来推动液体！在一些比较复杂的环境里它可厉害着呢！
9. 磁力泵如同一个无声的卫士，安静又可靠地进行着液体输送！在一些对环境要求高的地方它发挥着巨大作用啊！我觉得流体输送机械的分类可真是太有意思啦，每一种都有着独特的魅力和用途！。
第二章 流体输送设备§1 概述 2-1 流体输送概述气体的输送和压缩，主要用鼓风机和压缩机。
液体的输送，主要用离心泵、漩涡泵、往复泵。
固体的输送，特别是粉粒状固体，可采用流态化的方法，使气-固两相形成液体状物流，然后输送，即气力输送。
流体输送在化工中用处十分广泛，有化工厂的地方，就有流体输送。
流体输送机械主要分为三大类：（1）离心式。
靠离心力作用于流体，达到输送物料的目的。
有离心泵、多级离心泵、离心鼓风机、离心通风机、离心压缩机等。
（2）正位移式。
靠机械推动流体，达到输送流体的目的。
有往复泵、齿轮泵、螺杆泵、罗茨风机、水环式真空泵、往复真空泵、气动隔膜泵、往复压缩机等。
（3）离心－正位移式。
既有离心力作用，又有机械推动作用的流体输送机械。
有漩涡泵、轴流泵、轴流风机。
象喷射泵属于流体作用输送机械。
本章主要研究连续输送机械的原理、结构及设计选型。
§2 离心泵及其计算 2-2 离心泵构造及原理若将某池子热水送至高m 10的凉水塔，倘若外界不提供机械能，水能自动由低处向高处流吗？显然是不能的，如图2-1所示，我们在池面与凉水塔液面列柏努利方程得：图2-1 流体输送示意图f e h gu g p z h g u g p z +++=+++2222222111ρρ∵00211===p p z ，(表压)，01012==u m z ，，若泵未有开动，则：0=e h代入上式得： gud l le 21010000022⎪⎭⎫ ⎝⎛++++=+++λ∴dl l gu e++⨯-=λ121022 2u 为虚数 此计算说明，泵不开动，热水就不可能流向凉水架，就需要外界提供机械能量。
能对流体提供机械能量的机器，称为流体输送机械。
离心泵是重要的输送液体的机械之一。
如图2-2 所示，离心泵主要由叶轮和泵壳所组成。
图2-2 离心泵构造示意图先将液体注满泵壳，叶轮高速旋转，将液体甩向叶轮外缘，产生高的动压头⎪⎪⎭⎫⎝⎛g u 22，由于泵壳液体通道设计成截面逐渐扩大的形状，高速流体逐渐减速，由动压头转变为静压头⎪⎪⎭⎫ ⎝⎛g P ρ，即流体出泵壳时，表现为具有高压的液体。
流体输送设备与操作流体输送设备与操作是现代生产、制造和能源生产中关键的技术环节。
流体输送设备是用来将各种介质，如气体、液体、半固体和混合介质等以一定的流速和流量输送到相应位置的一种设备。
流体输送设备主要包括管道、泵、阀门、压力容器等。
在使用流体输送设备的过程中，操作者需掌握相关知识和技能，以确保设备运行安全、高效和持久。
一、管道管道是一种将各种介质输送到相应位置的设备，其输送特点是无档次、低成本和高效率。
管道的主要材料包括钢管、混凝土管、塑料管、橡胶管等，其选用的主要考虑因素包括介质性质、输送距离和媒介温度等。
管道的设计要考虑介质的性质、流动状态以及输送的条件等。
在常温、低压、小流量的液体输送过程中，可采用重力水平管道交替布置的方式，以减少管道成本。
在大流量、超高压、高温等情况下，需采用钢管、合金管等耐压性好的管道材料，并根据介质和输送条件确定管道的尺寸和安装方式。
二、泵泵是一种将各种流体介质从低压区域或低能级输送到高压区域或高能级的机械设备。
泵的类型有多种，根据输入能源和形状可分为手动、电动、气动、液压泵等；按工作原理可分为容积泵、离心泵、推进泵、轴向流泵等。
不同类型的泵适用于不同的介质输送，如轴向流泵适用于低粘度的介质，而容积泵适用于更高粘度的介质。
在选择泵的时候，还应当考虑到泵的输送流量、扬程高度、旋转速度、耐腐蚀性以及泵房的工作条件等因素。
三、阀门阀门是一种用来控制流体介质流动的设备，它可用来控制介质的流量、压力、方向和流速。
阀门的主要类型有截止阀、调节阀、止回阀、安全阀等。
截止阀用来切断介质的流动；调节阀用来控制介质的流量；止回阀则用于防止逆流等意外情况的发生；而安全阀则是为了保护设备和运营人员的安全而设置的，可以通过防止管道或设备压力超过安全范围而保护操作人员的安全。
四、压力容器压力容器是用来承载压力的设备，可以输送压缩气体、液体、饱和水蒸气等。
它们通常由钢板和钢管制成，具有耐受高压和高温的能力。
第2章流体输送设备2.1概述流体输送机械：为流体提供能量的机械或装置流体输送机械在化工生产的作用：从低位输送到高位，从低压送至高压，从一处送至另一处。
2.1.1对流体输送机械的基本要求（1）满足工艺上对流量和能量的要求（最为重要）；（2）结构简单，投资费用低；（3）运行可靠，效率高，日常维护费用低；（4）能适应被输送流体的特性，如腐蚀性、粘性、可燃性等。
2.1.2流体输送机械的分类按输送流体的种类不同泵（液体）：离心泵、往复泵、旋转泵风机（气体）：通风机、鼓风机、压缩机，真空泵按作用原理不同：离心式、往复式、旋转式等本章主要讲解：流体输送机械的基本构造、作用原理、性能及根据工艺要求选择合适的输送设备。
2.2离心泵离心泵是化工生产中最常用的一种液体输送机械，它的使用约占化工用泵的80〜90%。
2.2.1离心泵的工作原理和主要部件基本结构：蜗形泵壳，泵轴（轴封装置），叶轮启动前：将泵壳内灌满被输送的液体（灌泵）。
输送原理：泵轴带动叶轮旋转—液体旋转—离心力（p,u）f泵壳，A T u J pt—液体以较高的压力，从压出口进入压出管，输送到所需的场所。
—中心真空—吸液气缚现象：启动前未灌泵，空气密度很小，离心力也很小。
吸入口处真空不足以将液体吸入泵内。
虽启动离心泵，但不能输送体。
此现象称为“气缚”。
说明离心泵无自吸能力。
防止：灌泵。
生产中一般把泵放在液面以下底阀（止逆阀），滤网是为了防止固体物质进入泵内2.2.2离心泵的主要部件1.叶轮叶轮是离心泵的最重要部件。
其作用是将原动机的机械能传给液体，使液体的静压能和动能都有所提高。
按结构可分为以下三种：开式叶轮：叶轮两侧都没有盖板，制造简单，效率较低。
它适用于输送含杂质较多的液体。
W开式⑹^^幵式同阑式2。
半闭式叶轮：叶轮吸入口一侧没有前盖板，而另一侧有后盖板，它适用于 输送含固体颗粒和杂质的液体闭式叶轮：闭式叶轮叶片两侧都有盖板，这种叶轮效率较高，应用最广。
闭式或半开式叶轮的后盖板与泵壳之间的缝 隙内，液体的压力较入口侧为高，这使叶轮遭受 到向入口端推移的轴向推力。
可在后盖板上钻几个小孔，称为平衡孔平衡孔作用：消除轴向推动力。
（泵的效率 有所下降）2. 泵壳离心泵的外壳多做成蜗壳形，其内有一个截面逐渐扩大的蜗 形通道。
泵壳的作用：（1）汇集液体；（2）使部分动能有效地转化 为静压能。
动能T 静压能。
3. 轴封装置轴圭寸装置的作用：避免泵内高 压液体沿间隙漏出，或防止外界空 气从相反方向进入泵内。
离心泵的轴封装置有填料密封 和机械密封。
机械密封的效果好于填料密 封。
223离心泵的主要性能参数1. 流量（送液能力）：单位时间内泵所输送的液体体积。
q v ，m 3/s ，m 3/ h 。
与叶轮尺寸、转速、管路特性有关。
2. 扬程（压头）：单位重量液体流经泵后所获得的能量，H,与泵的结构、转速及流量有关。
H 用实验测定，2 2H 二②-乙）必直HPg 2gZ 2 -乙H =h oP Lpg3. 效率泵的效率就是反映能量损失的大小。
能量损失的原因（1）容积损失：泵的泄漏造成的。
容积效率 n 1。
（2）水力损失：由于流体流过叶轮、泵壳时产生的能损失。
水力效率 （3）机械损失：泵在运转时，在轴承、轴封装置等机械部件接触处由于间单吸朮平斛Lrkh 21耳 JT机械磨擦而消耗部分能量，机械效率 n 3。
泵的总效率n (又称效率) n = n i x n 2X n 3对离心泵来说，一般0.6~0.85左右，大型泵可达0.904.轴功率轴功率：泵轴所需要的功率，P kW有效功率：单位时间内液体从泵的叶轮所获得的有效能量。
PeP e = q v H p gq v —泵的流量，m3/s ； H —泵的压头，m ; p —液体的密度，kg/m ;g —重力加速度，m/s 。
P 』 n泵在运转时可能发生超负荷，所配电动机的功率应比泵的轴功率大。
在机 电产品样本中所列出的泵的轴功率，除非特殊说明以外，均系指输送清水时的 数值。
例2 -1某离心泵以20C 水进行性能实验，测得体积 流量为720m 3/h ，泵出口压力表数为 3.82kgf/cm 2，吸入口真空表读数为 210mmHg ，压力表和真空表间 垂直距离为 410m m ，吸入管和压出管内径分别为 350mm 及300mm 。
试求泵的压头。
(能量损失可以 忽略) 2.2.4离心泵的特性曲线及其影响因素 1. 离心泵的特性曲线压头、流量、功率和效率之间的关系 在一定转速下(1) H~ q v q v T , H J ⑵ P~ cv 5 T , PT 。
中=0 P=P min※启动离心泵时，为了减小启动功率，应 将出口阀关闭。
(3) n ~ q q v =0 , n =0离心泵的设计点：效率最高点。
咼效率区：n max X 92% 铭牌：最咼效率下的流量、压头和功率2. 影响离心泵性能的主要因素(1 )液体物性对离心泵特性的影响① 密度的影响 离心泵的压头、流量、效率均与液体的密度无关。
所以离心 泵特性曲线中的H —q v 及n — q v 曲线保持不变。
但泵的轴功率与输送液体的密4 出 H j 石拙岛 2A 罐6 ~五一 五—~SO IW 1I0 制皿1■飯)度有关。
密度轴功率② 粘度的影响若被输送液体的粘度大于常温下清水的粘度，则泵体内部液 体的能量损失增大，因此泵的压头、流量都要减小，效率下降，而轴功率增 大。
对小型泵的影响尤为显著。
（2）转速对离心泵特性的影响离心泵的特性曲线是在一定转速 n 下测定的，当n 改变时，泵的流量、压 头及功率也相应改变。
q —%出（2）2,P 2 =（n v 比例定律 Ck 1 ni Hi n ! P i m适用条件：同一型号泵、同一种液体，在效率 （3）叶轮直径对离心泵特性的影响当离心泵的转速一定时，通过切割叶轮直径 曲线。
（称为切割定律）n 不变的前提下。
D ，使其变小，也能改变特性%2 _ D 2 H 2 _（D 2）2 P 2 _（ D 2）3 匚二H i 珂6八冃=（D ?）适用条件：同一型号泵、同一液体、同一转速下直径D 的切割量小于例2-2 一水泵的铭牌上标有：流量 36.2m 3/h ,扬程12m ，轴功率1.82kw ，效率 65%,配用电机容量2.8kw ，转数1400rpm 。
今欲在以下情况下使用是否可以？ 如不可以，采用什么具体措施才能满足要求？（计数说明）（ 1）输送密度为1800kg/m3的溶液，流量为 33m 3/h ，扬程为12m ；（2）输送密度为 800kg/m 3 的油品，流量为50m 3/h ，扬程为24m 。
2.2.5离心泵的工作特点与流量调节 1. 管路特性曲线Ap 也 u 2 _H = z H fPg 2g l — I d 2g——管路特性曲线H =A + BqJ2.工作点工作点：泵的特性曲线H-q v 与管路的特性曲线H- q v 的交点 适宜工作点：工作点所对应效率在最高效率区。
2g8JI3.流量调节调节流量实质：改变离心泵的特性曲线或管路特性曲线，从而改变泵的工作点的问题。
(1)改变管路特性曲线阀门开小：BT曲线变陡qd HT 阀门开大：B；曲线变平坦q v T H ；特点：应用灵活，流量连续变化，能量损失大。
(2)改变泵的特性曲线——改变离心泵的转速或改变叶轮直径n T泵特性曲线向上移q v T H Tn J泵特性曲线向下移H J(3)离心泵的并联与串联①离心泵的并联设将两台型号相同的泵并联于管路系统中，且各自的当泵入口处的压力等于或低于输送温度下液体的饱和蒸汽压时，液体将在该吸入管路相同。
在同一压头下，并联泵的流量为单台泵的两倍。
并联泵的工作点由并联特性曲线与管路特性曲线的交点决定。
并联后的总流量必低于单台泵流量的两倍，而且并联压头略高于单台泵的压头②离心泵的串联两台型号相同的泵串联操作时，每台泵的流量和压头也各自相同。
两台泵串联操作的总压头必低于单台泵压头的两倍。
③离心泵组合方式的选择对于管路特性曲线较平坦的低阻力型管路，采用并联组合方式可获得较串联组合方式为高的流量和压头；反之，对于管路特性曲线较陡的高阻力型管路，则宜采用串联组合方式。
P57例2-3，2-4 226离心泵的汽蚀现象与安装高度1.汽蚀现象处汽化，产生气泡。
含气泡的液体进入叶轮高压区后，气泡就急剧凝结或破 裂。
因气泡的消失产生局部真空，此时周围的液体以极高的速度流向原气泡占 据的空间，产生了极大的局部冲击压力。
在这种巨大冲击力的反复作用下，导 致泵壳和叶轮被损坏，这种现象称为汽蚀现象。
汽蚀：当P 1＜饱和蒸汽压危害：噪音、震动，流量、扬程明显下降 避免：最低点压强〉饱和蒸汽压产生原因：①Hg 高；②泵吸入管路局部阻力过大 在0-0、1-1截面间列柏努力方程2. 离心泵的最大安装高度为了避免气蚀的发生，泵的安装高度不能太高，米用以下两种抗气蚀性能指标 来限定泵吸入口附近的最低压力 (1) 气蚀余量2P l U iP s ^h =()- 中 2gPg(2) 离心泵的允许吸上真空度P a 一 p iH s =、△ h 和H S 厂家一一20E 清水做实验 实际安装高度：应小于计算的(0.5-1)m 左右 负值：表示在液面下。
提高H g ：减少刀H f (吸入管阻力，减少弯头、阀门、增大吸入管直径)P61 例 2-5例2-3用某台离心泵输送敞口水槽中40 E 清水，泵入口中心线距水面以上4m ，泵入口管路的压头为1mH2O 。
所选用的泵汽蚀余量为 2mH20。
当地大气 压为0.1MPa 。
试问这个泵能否正常工作？解：40C 水饱和蒸汽压 p v =7.377kPa,密度 p =992.2kg/m3实际安装高度Hg=4mv 6.51m ，故能正常工作例2-4若例2-2中的敞口水槽改为密闭水槽，槽内水面上压力为30 kPa ，试问这Hg maxHg;③液体温度高个泵能否正常工作?实际安装高度Hg=4m > -0.67m,故不能正常工作227离心泵的类型与选用1.离心泵的类型按输送介质分：清水泵、耐腐蚀泵、油泵、杂质泵按叶轮吸入方式：单吸泵、双吸泵。
按叶轮数目：单级泵、多级泵。
（1）清水泵（IS型、D型、Sh型）输送物理、化学性质与清水类似的液体。
IS50-32-250 :IS――单级单吸悬臂式离心泵；50――泵吸入口直径（mm）;32 ——泵出口直径（mm）; 250——叶轮直径（mm）;适用：t< 80°C、q v: 4.5—360m3/h、H: 8—98m。
IS型泵的全系列扬程范围为8〜98m,流量范围为4.5〜360m3/h若要求的扬程较高而流量并不太大时，可米用多级泵。
这种泵在同一泵壳内有多只叶轮，液体串联通过各叶轮。
