10kV电力电缆预防性试验10kV电力电缆预防性试验(who)（1）电缆主绝缘的绝缘电阻(why)（2）试验周期：新制作电缆中间头（终端头）(what)（3）试验目的：判断电缆主绝缘是否完好（a）试验接线图（b）试验实物接线图高压电力电缆试验报告(1)电力电缆测量绝缘电阻值规定:电力电缆投入运行前应测量绝缘电阻:1KV 以下的使用1KV 摇表:其值不应小于10MΩ，1KV 以上使用2.5KV 摇表: 3KV 及以下的电缆绝缘电阻值不小于200MΩ。
6~10KV 电缆的绝缘电阻值不小于400MΩ，20~35KV 电缆的绝缘电阻值不小于600MΩ，220KV 电缆的绝缘电阻值不小于4500MΩ /Km。
读测绝缘电阻值应为1 分钟后的数值。
绝缘电阻（insulation resistance）指绝缘物在规定条件下的直流电阻，是电气设备和电气线路最基本的绝缘指标。
绝缘电阻是电气设备和电气线路最基本的绝缘指标。
对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。
低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。
I类手持电动工具的绝缘电阻不应低于2MΩ。
绝缘电阻：加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄漏电流对应的电阻称绝缘电阻。
一般材料的绝缘电阻值随环境温湿度的升高而减小。
相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。
湿度增加，表面泄漏增大，导体电导电流也会增加。
温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70℃时的电阻值仅有20℃时的10%。
因此，测量绝缘电阻时，必须指明试样与环境达到平衡的温湿度。
(2)对于旧电缆没有明确标准,主要受其环境温湿度和其它因素影响.所以不同时间的绝缘阻值都不同。

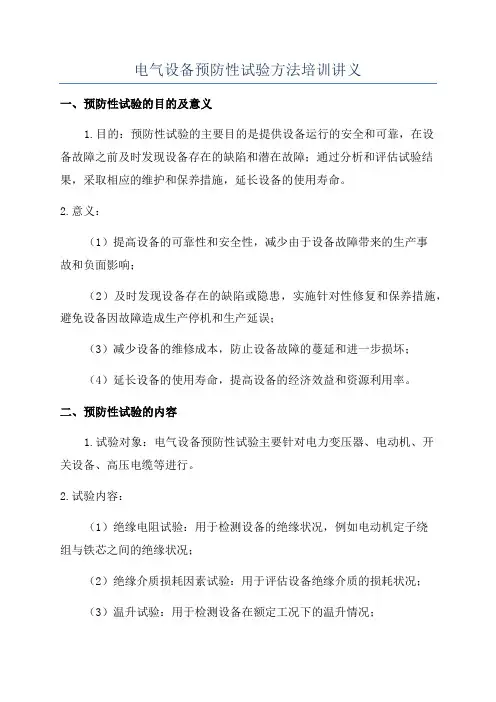

电气设备预防性试验方法培训讲义一、预防性试验的目的及意义1.目的：预防性试验的主要目的是提供设备运行的安全和可靠，在设备故障之前及时发现设备存在的缺陷和潜在故障；通过分析和评估试验结果，采取相应的维护和保养措施，延长设备的使用寿命。
2.意义：（1）提高设备的可靠性和安全性，减少由于设备故障带来的生产事故和负面影响；（2）及时发现设备存在的缺陷或隐患，实施针对性修复和保养措施，避免设备因故障造成生产停机和生产延误；（3）减少设备的维修成本，防止设备故障的蔓延和进一步损坏；（4）延长设备的使用寿命，提高设备的经济效益和资源利用率。
二、预防性试验的内容1.试验对象：电气设备预防性试验主要针对电力变压器、电动机、开关设备、高压电缆等进行。
2.试验内容：（1）绝缘电阻试验：用于检测设备的绝缘状况，例如电动机定子绕组与铁芯之间的绝缘状况；（2）绝缘介质损耗因素试验：用于评估设备绝缘介质的损耗状况；（3）温升试验：用于检测设备在额定工况下的温升情况；（4）继电保护装置测试：用于检验设备的继电保护装置是否灵敏及可靠；（5）设备机械性能试验：如扭矩试验、机械耐受能力试验等；（6）运行试验：通过设备的正常运行，观察设备的工作状态、运行参数等，判断设备是否正常。
三、预防性试验的步骤和方法1.制定试验计划：根据设备的类型、规格和使用情况，制定相应的试验计划，明确试验的时间、地点、人员和设备。
2.进行试验前的准备工作：（1）提前准备试验仪器、设备和相关文件资料；（2）对试验设备进行外观检查，确保其外观无损伤和腐蚀，并清理试验设备表面的灰尘和污垢；（3）确保试验设备入口和出口处的绝缘设施完好。
3.进行试验操作：（1）按照试验要求，逐项进行试验操作，利用试验仪器进行设备参数的测量和评估；（2）根据试验结果，判断设备是否存在缺陷和故障，并记录试验数据和结论。
4.试验后的处理：（1）根据试验结果，对设备进行评估和分析，制定相应的维护和保养措施；（2）及时修复和维护设备，排除潜在故障隐患，延长设备的使用寿命。

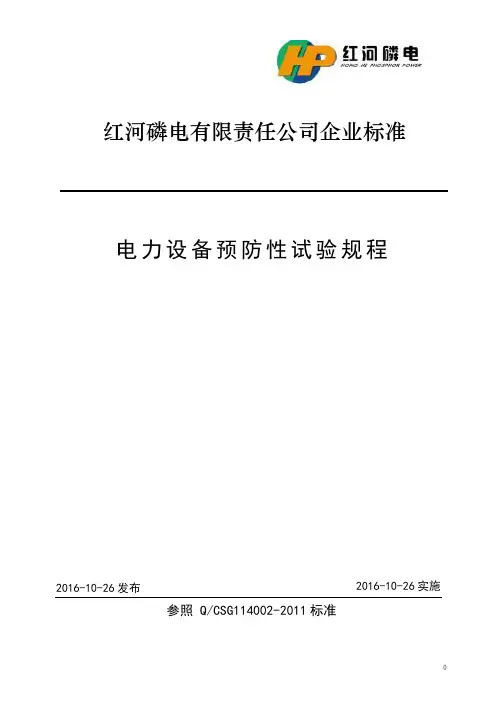

红河磷电有限责任公司企业标准电力设备预防性试验规程2016-10-26发布2016-10-26实施参照 Q/CSG114002-2011标准Q/CSG114002-2011目录前言 (II)1 范围 (1)2 术语和定义 (1)3 总则 (2)4 电力变压器 (3)5 互感器 (5)6 开关设备 (9)7 套管 (13)8 电力电缆线路 (14)9 绝缘油 (15)10 避雷器 (17)11 1KV以上的架空电力线路 (18)12 接地装置 (19)13 旋转电机 (22)Q/CSG114002-2011前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
预防性试验规程是电力系统技术监督工作的主要依据。
近年来,随着对供电可靠性要求的提高，新设备大量涌现，带电测试、在线监测技术不断进步，为减少定期停电时间，提高设备可用率，促进状态监测（检测）技术开展，适应红河磷电公司管理与设备的实际情况，需要对原标准进行修编。
本标准的提出以南方电网公司Q/CSG114002-2011相关标准、行业标准和有关反事故技术措施规定为依据，结合电力设备管理现状，充分考虑未来发展需求，适用于红河磷电有限责任公司的电力设备预防性试验工作。
本标准自2016年10月26日起实施。
本标准自实施之日起，凡公司执行的其它标准涉及电力设备预防性试验的项目、内容、要求等与本标准有不相符的或有问题和意见的，请及时反馈红河磷电电气检修部门。
电力设备预防性试验规程1 范围本标准规定了部分电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。
本标准适用于红河磷电公司110kV及以下的交流输变电设备。
2 术语和定义2.1 预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。
2.2 在线监测在不影响设备运行的条件下，对设备状况连续或定时进行的监测，通常是自动进行的。
