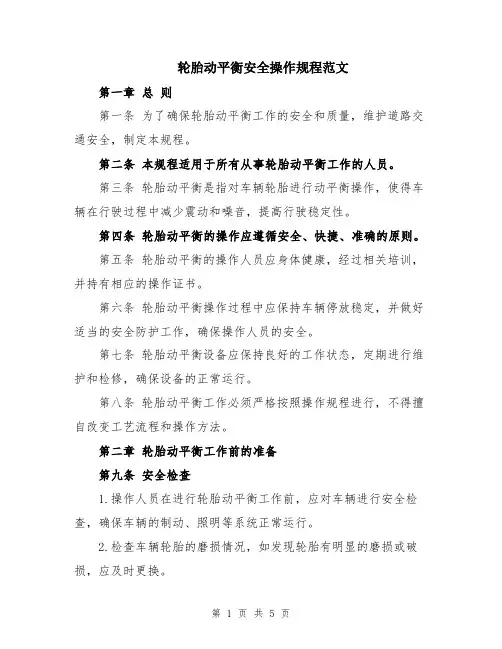

轮胎动平衡安全操作规程范文第一章总则第一条为了确保轮胎动平衡工作的安全和质量，维护道路交通安全，制定本规程。
第二条本规程适用于所有从事轮胎动平衡工作的人员。
第三条轮胎动平衡是指对车辆轮胎进行动平衡操作，使得车辆在行驶过程中减少震动和噪音，提高行驶稳定性。
第四条轮胎动平衡的操作应遵循安全、快捷、准确的原则。
第五条轮胎动平衡的操作人员应身体健康，经过相关培训，并持有相应的操作证书。
第六条轮胎动平衡操作过程中应保持车辆停放稳定，并做好适当的安全防护工作，确保操作人员的安全。
第七条轮胎动平衡设备应保持良好的工作状态，定期进行维护和检修，确保设备的正常运行。
第八条轮胎动平衡工作必须严格按照操作规程进行，不得擅自改变工艺流程和操作方法。
第二章轮胎动平衡工作前的准备第九条安全检查1.操作人员在进行轮胎动平衡工作前，应对车辆进行安全检查，确保车辆的制动、照明等系统正常运行。
2.检查车辆轮胎的磨损情况，如发现轮胎有明显的磨损或破损，应及时更换。
3.检查轮胎是否有螺纹松动或破损，如有问题应及时修复或更换。
4.检查车辆是否有异常噪音或颤抖情况，如有问题应及时进行故障排查和修复。
第十条工具准备1.操作人员在进行轮胎动平衡工作前，应准备好相应的工具，如动平衡机、轮胎夹具、配重器等。
2.工具应保持整洁，并进行必要的维护和保养。
3.工具的使用前应进行检查，确保工具的正常运行。
第十一条安全防护措施1.操作人员在进行轮胎动平衡工作时，应佩戴安全帽、防护眼镜和防护手套，确保工作的安全。
2.工作区域应设置明显的安全警示标志，禁止未经许可的人员靠近。
第三章轮胎动平衡操作流程第十二条前期准备操作人员在进行轮胎动平衡操作前，应按照以下步骤进行前期准备：1.将车辆停放在平整、稳定的地面上，并将车辆刹车。
2.使用工具检查车辆轮胎的情况，如轮胎磨损、螺纹松动等问题应及时处理。
3.根据车辆轮胎的规格选择相应的配重，并准备好配重器。
4.将车辆的轮胎固定在轮胎夹具上，并调整夹具的位置，确保夹具与轮胎接触牢固。
汽车制动盘技术条件

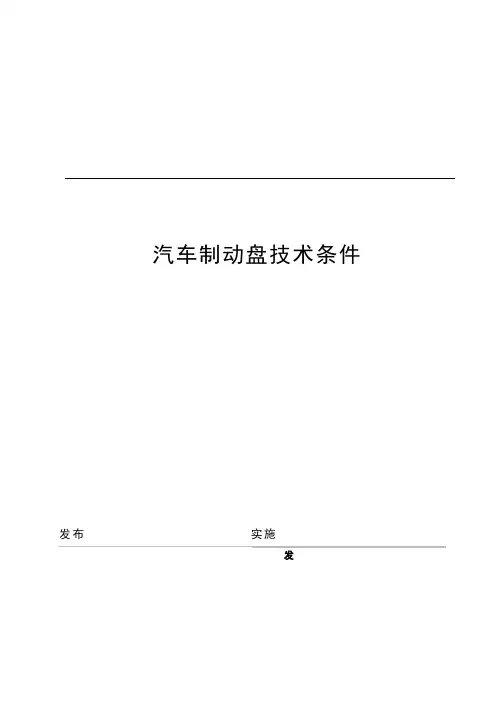

汽车制动盘技术条件发布实施发目录前言 (2)1范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 分类 (4)5 技术要求 (5)6 检验方法 (7)7检验规则 (8)8标志、包装、运输和贮运 (8)前言本标准按照GB/T 1.1—2009给出的规则起草。
本标准由提出。
本标准由归口。
本标准起草部门：本标准为首次发布。
汽车制动盘技术标准1 范围本标准规定了汽车用制动盘的技术要求、试验方法、检验规则、标志、包装、运输、贮存和质量保证。
本标准适用于汽车的制动盘。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB／T 191—2008包装储运图示标志GB／T 7216—2009灰铸铁金相检验GB／T 9439—2010灰铸铁件GB／T 13384—2008机电产品包装通用技术条件QC／T 484—1999汽车油漆涂层QC／T 564 2008乘用车制动器性能要求及台架试验方法GB／T 34422—2017汽车用制动盘GB／T 7216 灰铸铁金相检验QC／T 556-1999 汽车制动器、温度测量和热电偶安装3 术语和定义下列术语和定义适用本文件。
3.1 通风盘两摩擦面之间有通风道的制动盘。
3.2 实心盘两摩擦面之间没有通风道的制动盘。
3.3 安装面安装在轮毂上与轮毂贴合的表面，是制动盘的安装基准面。
3.4 厚度差两摩擦面厚度在任意圆周上的厚度。
3.5 最小使用厚度制动盘磨损后的最小可用剩余厚度。
4 分类4.1 制动盘的分类4.1.1按制动盘两摩擦面间有无通风道可分为通风盘与实心盘。
4.1.2按制动盘整体结构型式可分为盘毂一体型制动盘、工字型制动盘、普通型制动盘。
4.2 制动盘结构示例4.2.1盘毂一体型制动盘盘毂一体型制动盘主要结构示例如图1所示。
图1盘毂一体型制动盘示例4.2.2 工字型制动盘工字型制动盘主要结构示例如图2所示。
轮胎动平衡标准

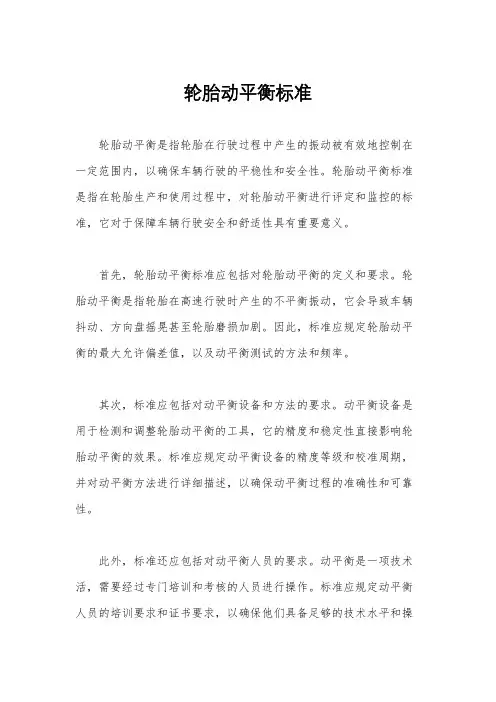

轮胎动平衡标准
轮胎动平衡是指轮胎在行驶过程中产生的振动被有效地控制在一定范围内，以确保车辆行驶的平稳性和安全性。
轮胎动平衡标准是指在轮胎生产和使用过程中，对轮胎动平衡进行评定和监控的标准，它对于保障车辆行驶安全和舒适性具有重要意义。
首先，轮胎动平衡标准应包括对轮胎动平衡的定义和要求。
轮胎动平衡是指轮胎在高速行驶时产生的不平衡振动，它会导致车辆抖动、方向盘摇晃甚至轮胎磨损加剧。
因此，标准应规定轮胎动平衡的最大允许偏差值，以及动平衡测试的方法和频率。
其次，标准应包括对动平衡设备和方法的要求。
动平衡设备是用于检测和调整轮胎动平衡的工具，它的精度和稳定性直接影响轮胎动平衡的效果。
标准应规定动平衡设备的精度等级和校准周期，并对动平衡方法进行详细描述，以确保动平衡过程的准确性和可靠性。
此外，标准还应包括对动平衡人员的要求。
动平衡是一项技术活，需要经过专门培训和考核的人员进行操作。
标准应规定动平衡人员的培训要求和证书要求，以确保他们具备足够的技术水平和操
作能力。
最后，标准应包括对动平衡结果的评定和记录要求。
动平衡完成后，需要对结果进行评定，并将结果记录在轮胎使用台账中。
标准应规定动平衡结果的判定标准和记录内容，以便日后进行追溯和分析。
综上所述，轮胎动平衡标准是保障车辆行驶安全和舒适性的重要依据，它应包括对轮胎动平衡的定义和要求、对动平衡设备和方法的要求、对动平衡人员的要求，以及对动平衡结果的评定和记录要求。
只有严格执行轮胎动平衡标准，才能有效地预防轮胎动平衡问题，保障车辆行驶的平稳性和安全性。
汽车轮毂、制动鼓、制动盘动平衡技术要求
动鼓总成、轮毂带制动盘总成的不平衡量进行检查，按 GB/T 9239.2 考虑平衡机综合误差后，试验样品
重点标记和去重规定如下：
1）当 Ures（剩余不平衡量）＜Uper（许用剩余不平衡量）时，按 4.6 的规定对重点进行标记； 2）当 Ures（剩余不平衡量）≥Uper（许用剩余不平衡量）时，按平衡机指示角度钻孔去重(钻孔
平衡品质级别 G G14
式 后桥
≥80～100
G15
＞100
G16
＜90
G40
轮毂
≥90～120
G25
＞120
G16
＜90
G40
制动鼓
≥90～120
G25
＞120
G16
＜90
G25
欧 V 客车 制动盘
≥90～120
G25
＞120
G16
＜90
G40
轮毂、制动鼓合件
≥90～120
G30
＞120
G20
＜90
工程车
产品分类 轮毂
制动鼓
表 2（续） 动不平衡量值分组要求
A 组：＜1200
分组及范围，g．cm
B 组：≥1200～1500 C 组：＞1500
A 组：＜1200 B 组：≥1200～1500
5
低速货车
制动盘 轮毂、制动鼓合件 轮毂、制动盘合件 轮毂、制动鼓合件
C 组：＞1500 A 组：＜1200 B 组：≥1200～1500 C 组：＞1500 A 组：＜1200 B 组：≥1200～1500 C 组：＞1500 A 组：＜1200 B 组：≥1200～1500 C 组：＞1500 A 组：＜900 B 组：≥900～1100 C 组：＞1100
制动鼓技术条件标准

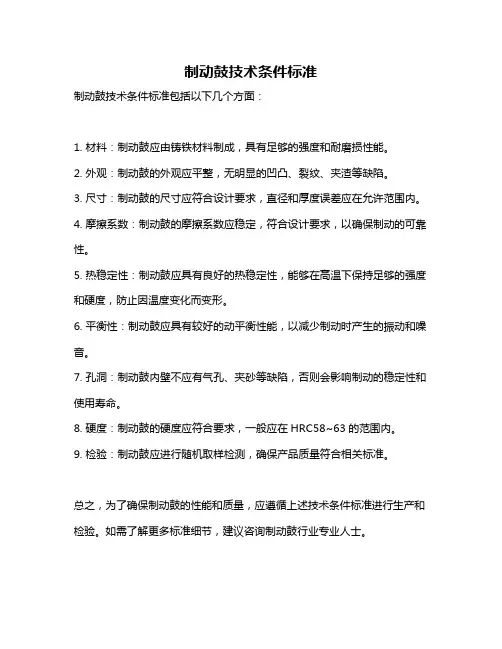

制动鼓技术条件标准
制动鼓技术条件标准包括以下几个方面：
1. 材料：制动鼓应由铸铁材料制成，具有足够的强度和耐磨损性能。
2. 外观：制动鼓的外观应平整，无明显的凹凸、裂纹、夹渣等缺陷。
3. 尺寸：制动鼓的尺寸应符合设计要求，直径和厚度误差应在允许范围内。
4. 摩擦系数：制动鼓的摩擦系数应稳定，符合设计要求，以确保制动的可靠性。
5. 热稳定性：制动鼓应具有良好的热稳定性，能够在高温下保持足够的强度和硬度，防止因温度变化而变形。
6. 平衡性：制动鼓应具有较好的动平衡性能，以减少制动时产生的振动和噪音。
7. 孔洞：制动鼓内壁不应有气孔、夹砂等缺陷，否则会影响制动的稳定性和使用寿命。
8. 硬度：制动鼓的硬度应符合要求，一般应在HRC58~63的范围内。
9. 检验：制动鼓应进行随机取样检测，确保产品质量符合相关标准。
总之，为了确保制动鼓的性能和质量，应遵循上述技术条件标准进行生产和检验。
如需了解更多标准细节，建议咨询制动鼓行业专业人士。
轮胎动平衡安全操作规程

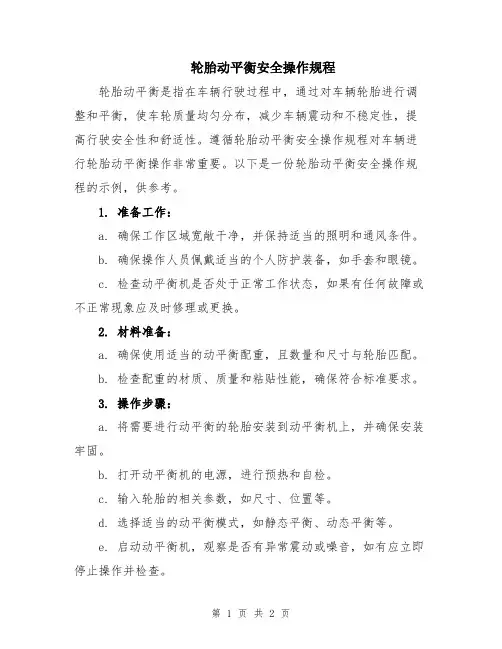

轮胎动平衡安全操作规程轮胎动平衡是指在车辆行驶过程中，通过对车辆轮胎进行调整和平衡，使车轮质量均匀分布，减少车辆震动和不稳定性，提高行驶安全性和舒适性。
遵循轮胎动平衡安全操作规程对车辆进行轮胎动平衡操作非常重要。
以下是一份轮胎动平衡安全操作规程的示例，供参考。
1. 准备工作：a. 确保工作区域宽敞干净，并保持适当的照明和通风条件。
b. 确保操作人员佩戴适当的个人防护装备，如手套和眼镜。
c. 检查动平衡机是否处于正常工作状态，如果有任何故障或不正常现象应及时修理或更换。
2. 材料准备：a. 确保使用适当的动平衡配重，且数量和尺寸与轮胎匹配。
b. 检查配重的材质、质量和粘贴性能，确保符合标准要求。
3. 操作步骤：a. 将需要进行动平衡的轮胎安装到动平衡机上，并确保安装牢固。
b. 打开动平衡机的电源，进行预热和自检。
c. 输入轮胎的相关参数，如尺寸、位置等。
d. 选择适当的动平衡模式，如静态平衡、动态平衡等。
e. 启动动平衡机，观察是否有异常震动或噪音，如有应立即停止操作并检查。
f. 完成平衡测试后，根据动平衡机的指示进行调整配重。
注意，调整配重时需遵循配重粘贴的要求和顺序。
g. 调整完配重后，再次进行平衡测试，确保轮胎的平衡性达到要求。
h. 将调整后的轮胎从动平衡机上卸下，并进行清理和检查，确保无配重材料遗留。
i. 将轮胎正确安装到车辆上。
4. 轮胎动平衡质量控制：a. 定期检验和校准动平衡机，以确保其准确性和可靠性。
b. 检查和清理动平衡机的关键部件，如传感器、电路板等，以保持其正常工作状态。
c. 根据轮胎的使用情况和里程数，定期对轮胎进行平衡测试和配重调整。
d. 在车辆行驶过程中，如发现异常震动或不稳定性，应及时进行轮胎动平衡检查和调整。
以上是一份轮胎动平衡安全操作规程的示例，不同车辆和工作环境可能需要进行相应的调整。
在进行轮胎动平衡操作时，操作人员要始终关注自身安全，严格遵守相关规程和操作要求，以确保操作的安全性和有效性。
轮胎动平衡的注意事项

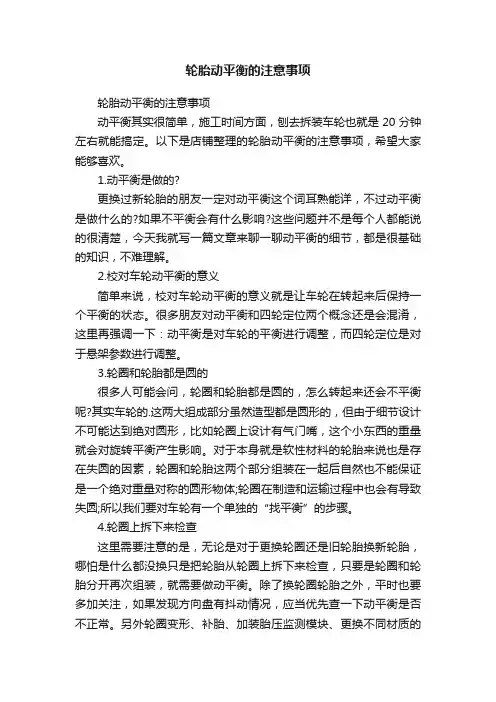

轮胎动平衡的注意事项轮胎动平衡的注意事项动平衡其实很简单，施工时间方面，刨去拆装车轮也就是20分钟左右就能搞定。
以下是店铺整理的轮胎动平衡的注意事项，希望大家能够喜欢。
1.动平衡是做的?更换过新轮胎的朋友一定对动平衡这个词耳熟能详，不过动平衡是做什么的?如果不平衡会有什么影响?这些问题并不是每个人都能说的很清楚，今天我就写一篇文章来聊一聊动平衡的细节，都是很基础的知识，不难理解。
2.校对车轮动平衡的意义简单来说，校对车轮动平衡的意义就是让车轮在转起来后保持一个平衡的状态。
很多朋友对动平衡和四轮定位两个概念还是会混淆，这里再强调一下：动平衡是对车轮的平衡进行调整，而四轮定位是对于悬架参数进行调整。
3.轮圈和轮胎都是圆的很多人可能会问，轮圈和轮胎都是圆的，怎么转起来还会不平衡呢?其实车轮的.这两大组成部分虽然造型都是圆形的，但由于细节设计不可能达到绝对圆形，比如轮圈上设计有气门嘴，这个小东西的重量就会对旋转平衡产生影响。
对于本身就是软性材料的轮胎来说也是存在失圆的因素，轮圈和轮胎这两个部分组装在一起后自然也不能保证是一个绝对重量对称的圆形物体;轮圈在制造和运输过程中也会有导致失圆;所以我们要对车轮有一个单独的“找平衡”的步骤。
4.轮圈上拆下来检查这里需要注意的是，无论是对于更换轮圈还是旧轮胎换新轮胎，哪怕是什么都没换只是把轮胎从轮圈上拆下来检查，只要是轮圈和轮胎分开再次组装，就需要做动平衡。
除了换轮圈轮胎之外，平时也要多加关注，如果发现方向盘有抖动情况，应当优先查一下动平衡是否不正常。
另外轮圈变形、补胎、加装胎压监测模块、更换不同材质的气门嘴这些因素都会影响动平衡，建议出现以上情况也做一套动平衡保证车轮正常使用。
5.不是平衡状态如果轮胎在滚动的时候不是平衡状态，驾驶的时候是能感觉到的，最主要的感觉就是车轮会有规律地跳动，反映到车内就是方向盘抖，虽然对于方向盘抖动这个现象也可能是因素造成的，但还是建议遇到方向盘抖先检查动平衡，这个概率比较高。
DB13_T2464-2017汽车制动鼓通用技术要求

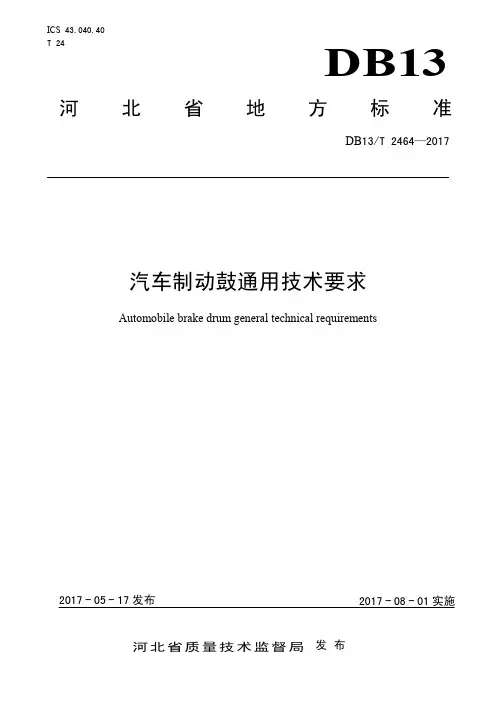

ICS43.040.40T 24 DB13 河北省地方标准DB13/T 2464—2017汽车制动鼓通用技术要求Automobile brake drum general technical requirements 2017-05-17发布2017-08-01实施前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由隆尧县汽车配件行业协会提出。
本标准由河北省质量技术监督局归口。
本标准起草单位：河北省产品质量监督检验院、国家汽车、农用车配件产品质量监督检验中心（河北）、隆尧县质量技术监督局。
本标准主要起草人：刘华娥、顾业青、郑彦宁、宋绍开、闰卫卫、张小满、成立波、李英海、刘苏柳、王立波。
汽车制动鼓通用技术要求1 范围本标准规定了汽车制动鼓的要求、检验方法、检验规则和标志、包装、贮存。
本标准适用于灰铸铁材料制成的的制动鼓(以下简称”制动鼓”)。
2 规范性引用文件下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 223.59-2008 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法GB/T 223.60-1997 钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量GB/T 223.64-2008 钢铁及合金锰含量的测定火焰原子吸收光谱法GB/T 223.68-1997 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T 223.69-2008 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法GB/T 228.1-2010 金属材料拉伸试验第1部分：室温试验方法GB/T 231.1-2009 金属材料布氏硬度试验第1部分：试验方法GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差GB/T 4201-2006 平衡机的描述检验与评定GB/T 6060.1-1997 表面粗糙度比较样块铸造表面GB/T 6414-1999 铸件尺寸公差与机械加工余量GB/T 7216-2009 灰铸铁金相检验GB/T 9239.1-2006 机械振动恒态(刚性)转子平衡品质要求第1部分：规范与平衡允差的检验GB/T 9439-2010 灰铸铁件GB/T 11351-1989 铸件重量公差GB 7258-2012 机动车运行安全技术条件3 制动鼓分类制动鼓按用途分为客车制动鼓、载货汽车制动鼓和挂车制动鼓。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车轮毂、制动鼓、制动盘动平衡技术要求

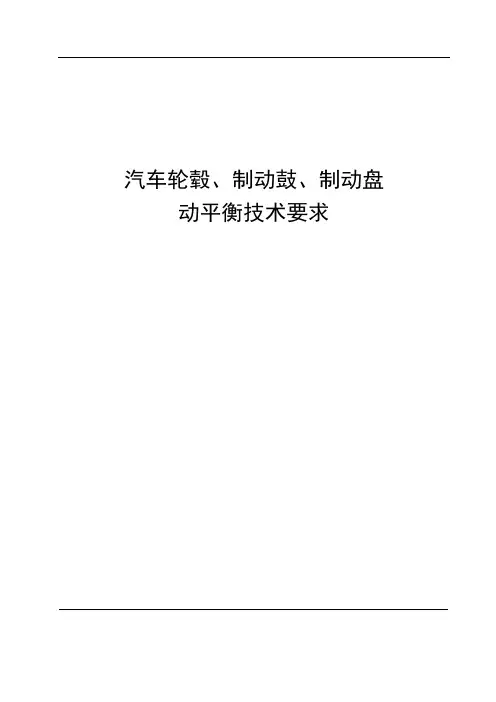

汽车轮毂、制动鼓、制动盘动平衡技术要求
1 范围
本标准规定了汽车用轮毂、制动鼓、制动盘动平衡的技术要求、试验方法、检验规则。
本标准适用于本公司生产的各类汽车。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 4201 平衡机的描述检验与评定
GB/T 9239.1 机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验
GB/T 9239.2 机械振动恒态（刚性）转子平衡品质要求第2部分：平衡误差
JJG 011 就车式车轮动平衡仪检定规定
3 术语和定义
3.1 平衡：检查并在必要时调整转子质量分布，以保证在对应的工作转速频率下，剩余不平衡或者轴颈振动和（或）作用于轴承的力在规定限值内的工艺过程。
3.2 不平衡：转子旋转产生离心力所引起的振动力或运动作用于轴承时，该转子所处的状态。
3.3 剩余不平衡量：平衡后转子上剩余的不平衡量。
4 技术要求
4.1 轮毂、制动鼓、制动盘应按照经规定程序批准的产品图样及技术文件制造，并应符合本标准要求。
4.2 轮毂、制动鼓、制动盘毛坏应进行抛丸处理，以消除残余应力，以防止变形。
4.3 轮毂、制动鼓、制动盘表面不得有毛刺、碰伤、划伤、裂纹等缺陷。
4.4 轮毂、制动鼓、制动盘必须全部经检验合格并清洗干净后才能装配。
4.5 轮毂、制动鼓、制动盘必须做动平衡试验，动不平衡要求应符合表1的规定。
产品的动不平衡量选用参考附录A（资料性附录）的规定。
表1 动不平衡要求
表1（续）动不平衡要求
4.6 剩余不平衡量的标识
轮毂、制动鼓、制动盘（或轮毂制动鼓合件、轮毂制动盘合件）在动平衡机上测量动不平衡量，对剩余不平衡量做相应的标识。
具体要求为：
4.6.1 轮毂、制动鼓、制动盘（或轮毂制动鼓合件、轮毂制动盘合件）生产过程的标识
a）对于不需要采取打孔去重，剩余不平衡量就达标的，剩余不平衡量标识为：在剩余不平衡量方位用去重钻头钻浅孔作标记。
对于分体平衡的轮毂与制动鼓或轮毂与制动盘，组装时两重点标记相错180°。
b）对于通过打孔去重才使剩余不平衡量达标的，剩余不平衡量标识为：以去重孔中间位置为方向标记，无需再做标记。
对于分体平衡的轮毂与制动鼓或轮毂与制动盘，组装时两重点标记相错180°。
4.6.2 车桥总成供货到主机厂时的标识
对于4.6.1条车桥生产中所用的标识，在整车装配后，如无法检查轮毂与制动鼓合件或轮毂与制动盘合件的动不平衡量位置与车轮总成的不平衡量的位置是否正确装配，要求各车桥必须做如下标识：a）在整桥装配完成进行喷漆后，须将4.6.1条中的剩余不平衡位置点对应地标识在轮胎螺栓的外端面上。
b）标识用蓝色漆标识，若在两个螺栓中间，则需在两个螺栓上都标识。
5 试验方法
5.1 试验设备要求
a）平衡机应根据GB/T 9239.2检查和（或）处理系统误差；平衡机应按JJG 011的规定进行检定。
b）轮毂、制动鼓、制动盘（或轮毂制动鼓合件、轮毂制动盘合件）的动平衡应在立式试验机上进行。
立式试验机的性能、不平衡减少率（URR）和最小可达剩余不平衡量（U mar）应满足使用要求，具体按GB/T 4201的规定。
5.2 试验样品
试验样品应是未经试验或使用过的新合格成品轮毂、制动鼓、制动盘（或轮毂制动鼓合件、轮毂制动盘合件）。
5.3 试验步骤
5.3.1 根据轮毂、制动鼓、制动盘的实际生产和装配情况确定动平衡试验按分体平衡和（或）整体平衡。
5.3.2 分体平衡
a）将轮毂、制动鼓、制动盘在动平衡机上按装配方式定位并夹紧，然后起动平衡机，测量并记录动不平衡量。
b）停止平衡机，根据测量显示的角度值在样品最大外径处作标记，并在其下方注上不平衡量值。
c）卸下测量样品，根据测得的不平衡量值分成A、B、C三组，具体按表2的规定。
表2 动不平衡量值分组要求
表2（续）动不平衡量值分组要求
d）按轮毂与制动鼓或轮毂与制动盘上的重点标记180°方向装配。
1）优先按轮毂与制动鼓或轮毂与制动盘的对应分组进行装配；如轻卡A组的轮毂与A组的制动鼓装配，C组的轮毂与C组的制动鼓装配；
2）根据实际情况进行配装：轮毂与制动鼓或制动盘不平衡量值大的相互装配、小的相互装配。
e）如轮毂带制动鼓总成、轮毂带制动盘总成是整体供货则按上述方法装配完成后，应对轮毂带制动鼓总成、轮毂带制动盘总成的不平衡量进行检查，按GB/T 9239.2考虑平衡机综合误差后，试验样品重点标记和去重规定如下：
1）当U res（剩余不平衡量）＜U per（许用剩余不平衡量）时，按4.6的规定对重点进行标记；
2）当U res（剩余不平衡量）≥U per（许用剩余不平衡量）时，按平衡机指示角度钻孔去重(钻孔边缘间隔不小于3 mm，钻孔范围不超过圆周的1/6，深度不超过制动鼓加强筋厚度。
钻孔后
在制动鼓加强筋宽度方向最小壁厚不小于1.5 mm。
)，钻孔去重应保证样品的功能和产品质
量。
去重完成后再次启动平衡机测量，当U res（剩余不平衡量）＜U per（许用剩余不平衡量）
时，按4.6的规定对重点进行标记。
5.3.3 整体平衡
a）将轮毂制动鼓合件、轮毂制动盘合件在动平衡机上按装配方式定位并夹紧，然后起动平衡机，测量并记录动不平衡量。
b）按5.3.2e）的规定进行重点标记和去重。
6 检验规则
6.1 初始不平衡量超过设计规定的轮毂、制动鼓、制动盘及其合件做不合格品处理，不得进行校正使用。
6.2 出厂检验
a）轮毂、制动鼓、制动盘生产企业：应对出厂的轮毂、制动鼓、制动盘剩余不平衡量应进行100%检测；剩余不平衡量超过设计规定的，作不合格品处理，不得出厂。
b）各车桥生产企业：应对组装的轮毂制动鼓合件、轮毂制动盘合件在动平衡机对其剩余不平衡量应100%检测；超过设计规定的，作不合格品处理，不得出厂。
6.3 进货检检
a）进货检检时应检查各分供方提供的轮毂、制动鼓、制动盘及其合件的动平衡试验报告。
b）对进货的产品按当批进货总数的5%进行抽检，所抽检产品的剩余不平衡量不符合设计规定。
若有一件不合格，整批判为不合格，不得入库。
附录A
(资料性附录)
产品动不平衡量选用规范
乘用车、皮卡、轻客、轻卡、中重卡、欧V客车、工程车、低速货车的产品的动不平衡量选用规范参见A.1的规定。
表A.1 产品动不平衡量选用规范
表A.1(续) 产品动不平衡量选用规范
（注：本资料素材和资料部分来自网络，仅供参考。
请预览后才下载，期待您的好评与关注！）。
