简易交通灯控制逻辑电路设计

数电课程设计简易交通灯控制逻辑电路数电课程设计简易交通灯控制逻辑电路交通灯是在公路交通中起到非常重要作用的设施之一，控制着交通的流动，保证了交通的安全顺畅。

而现代交通灯的实现和控制依赖于计算机技术，而其中的控制逻辑电路就是数电课程设计中可以涉及到的内容。

在本篇文章中，我们将会详细地介绍设计简易交通灯控制逻辑电路。

一、设计思路首先，我们需要了解交通灯的基本控制逻辑：红灯亮时，车辆和行人要停止前进；黄灯亮时，表示灯将要变为绿灯，车辆和行人要注意；绿灯亮时，车辆和行人可以前进。

基于这样的控制逻辑，在数电课中我们可以使用基本的逻辑门电路以及时序电路来实现交通灯的控制。

具体而言，我们可以使用以下电路元件：1. 555 定时器2. 开关3. 七段数码管4. LED 灯5. 逻辑门我们使用555 定时器实现时序控制，通过开关控制电路的启动和停止。

当电路启动时，第一组LED 灯亮起，表示绿灯，车辆和行人可以通行；在绿灯亮起后一段时间后，第二组LED 灯亮起，表示黄灯，此时车辆和行人应注意并减速。

最后，当黄灯持续一段时间后，第三组LED 灯亮起，表示红灯，此时车辆和行人应停止前进。

在逻辑电路设计方面，我们使用74LS08 门电路，构建逻辑电路。

使用开关控制定时器和LED 灯的工作，通过逻辑电路控制LED 灯的亮灭，从而实现交通灯的控制。

二、电路设计1. 定时器电路我们使用555 定时器构建定时器电路，该电路的具体实现如下：其中，R1、R2、C1 分别控制定时器的电路，R3 控制LED 灯的电流，R4 是保护电路。

在此基础上，我们可以控制定时器的启动和停止，从而控制交通灯的控制。

2. 逻辑电路我们使用74LS08 门电路构建逻辑电路，其中包括了与门、非门、或门等基本电路。

我们可以使用这些基本电路组成复杂的逻辑运算。

3. LED 灯我们使用LED 灯作为交通灯的信号灯，对应着绿灯、黄灯和红灯。

对于LED 灯的电路连接，我们可以通过实验发现，使用三极管可以有效地控制LED 灯的亮灭。

电工学(少学时)课程设计中国人民公安大学交通灯控制逻辑电路设计设计要求和技术指标1、技术指标：设计一个十字路口的交通灯控制电路,每条道路上各配有一组红、黄、绿交通信号灯，其中红灯亮，表示该道路禁止通行；黄灯亮表示该道路上未过停车线的车辆禁止通行，已过停车线的车辆继续通行；绿灯表示该道路允许通行。

该电路自动控制十字路口两组红、黄、绿交通灯的状态转换，实现十字路口自动化。

2.、设计任务与要求一.基本功能1．设计一个十字路口的交通灯控制电路，要求甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行时间都设为25秒；2．要求黄灯先亮5秒，才能变换运行车道；3．黄灯亮时，要求每秒钟闪亮一次。

二．基本扩展功能1.信号灯的倒计时2.进行数字显示三．特色扩展功能1.定时控制信号周期。

实际应用：我们灯控路口的每天都存在着低峰时段（如夜间），不需要设置信号灯的周期，以便节省能源。

我们设计在一个周期的某一时间段内，将交通信号灯自动关闭。

（第8个周期运行，第1-7个周期停止运行）实现手动对关闭周期的时间控制。

（周期在20和40之间通过开关控制）2.定时控制信号周期，实现在一个时段内的不对称周期。

实际应用：我们灯控路口的每天都存在着某时段（如两个车道中的一个车道需要长周期），便于交通。

我们设计在一个周期的某一时间段内，将交通信号灯变为不对称的信号（A 车道为70秒，B车道为30秒）。

暂时设置为（第8个的半个周期（30秒）（自动设置为半个周期）运行，加第7个的上半周期（70秒），形成一个不对称周期。

第7个下半周期和1-6个周期正常运行）目录一、交通灯的组成 (4)二、单元电路的设计 (7)1、秒脉冲发生器 (7)2、定时器 (8)3、控制信号发发生器 (10)4.控制绿灯显示器 (13)5.控制器 (14)6、附加功能（1） (17)7、附加功能（2） (18)三、体会总结...................................................................... .. (14)四、鸣谢...................................................................... . (16)五、参考文献...................................................................... (17)一．交通灯的组成交通灯控制系统的原理框图如图12、1所示。

交通灯控制逻辑电路设计————————————————————————————————作者：————————————————————————————————日期：交通灯控制逻辑电路设计一、组成分析和工作原理1组成分析如下：为了确保十字路口的车辆顺利、畅通的通过，往往都利用自动控制的交通信号等来进行指挥。

其中红灯（R）亮，表示该条道路禁止通行；黄灯（Y）亮表示停车；绿灯（G）亮表示允许通行。

交通灯控制器的系统框图如图1.1所示东西方向EW 东西方向NSG Y R G Y R系统控制电路≥1手动、单步分频时标图1.1交通灯控制器系统框图2工作原理如下：（1）要有如图1.2顺序工作流程图中设南北方向的红、黄、绿灯分别为NSR、NSY、NSG东西方向的红、黄、绿灯分别为EWK、EWY、EWG。

它们的工作方式，有些必须是并行进行的，即南北方向绿灯亮，东西方向红灯亮；南北方向黄灯亮，东西方向红灯亮；南北方向红灯亮，东西方向绿灯亮；南北方向红灯亮，东西方向黄灯亮。

(2) 应有两个方向的工作时序，即东西方向亮红灯时间应等于南北方向亮黄、绿灯时间之和，南北方向亮红灯时间应等于东西方向亮黄、绿灯时间之和。

时序工作流程图见图1.3所示。

图1.3，采用每个单位时间为4秒，则南北、东西方向绿、黄、红时间分别为16秒、4秒、20秒，一次循环40秒。

其中红灯亮的时间为绿灯、黄灯的时间之和，黄灯是间歇闪耀。

0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5tNSGNSYNSREWREWGEWY图1.3（3）十字路口要有数字显示，作为时间，以便人们更直观地把握时间。

具体为：当某方向绿灯亮时，置显示器为某值，然后以每秒减1计数方式，直至减到数为“0”，十字路口红、绿灯交换，一次工作循环结束，而进入下一步某方向的工作循环。

例如：当南边方向从红灯转换成绿灯时，置南北方向数字显示为20，并使数显计数器开始减“1”计数，当减到绿灯灭而黄灯亮（闪耀）时，数显的值应为4，当减到“0”时，此时黄灯灭，而南北方向的红灯亮；同时，使得东西方向的绿灯亮，并置东西方向的数显为20。

数字电子课程设计＿＿＿＿＿交通信号灯控制器学校：河南大学专业：自动化班级： 07自动化姓名：张利学号：目录一、设计任务书与要求 (3)二、方案设计与论证 (3)三、单元电路设计 (4)四、总原理图与单元清单 (8)五、结论与心得 (8)六、参考文献 (9)简易交通灯控制逻辑电路设计一、设计任务与要求1．东西方向绿灯亮，南北方向红灯亮，时间15s。

2．东西方向与南北方向黄灯亮，时间5s。

3．南北方向绿灯亮，东西方向红灯亮，时间l0s。

4．如果发生紧急事件，可以手动控制四个方向红灯全亮，禁止该道路的车辆通行，特殊情况过后能恢复正常。

二、方案设计与论证根据设计任务与要求,我们可以知道这个交通灯的设计是分主次干道的,两个方面的时间是不同的,东西方向通行15s,南北方向10s,这就要求我们要有两个计数器,根据我自己的经验,东西方向通行15s完,倒计时数字显示器会显示到0,然后切换到南北方向通行10s完之后, 倒计时数字显示器也会显示到0之后然后切换到南北方向,这样如此循环,这样的话我们就要设计一个16进制和一个11进制的计数器,根据我们所学和知识,可以用两片74192芯片来构成对应进制的计数器,由于是15和10之间循环切换,我们可以用利用JK触发器的翻转功能来实现两种进制计数器之间的切换;当然还有每个方向倒计时只有5s时,黄灯闪,一直到0为止,由于黄灯是当两个计数器倒计时到5时开始闪,我们就可以在这时发出一个脉冲然后一直保持到0,或者是接收0~5这段时间的脉冲都可以控黄灯只在到了这段时间才亮;还有就是一个紧急开关,我们可以控制在出现紧急情况时使用清零端使之清零,并且红灯直接接到电源,使之一直处于亮的状态。

方案一：交通灯控制原理图:图11)正常运行时倒计数首先倒计时预置数,通过秒脉冲源给器发送秒脉冲,倒计时器开始倒计时,驱动时间显示器显示,并且交通灯也正常运行,当倒计时器计到5s时,我们当然同时可以在时间显示器上看到,这时倒计时器驱动黄灯控制器,使正在亮绿灯方向的黄灯闪烁,当倒计时器计到0时,驱动计数进制转换器,使倒计时器预置为另一个进制,并同时控制和改变交通灯的显示,其实就是计数进制转换器既可以完成进制转换,也同时充当了交通灯的转换功能.如此往复循环.2)紧急情况时当按下紧急开关时,倒计时器一直处于清零状态,车辆通行的交通灯四个方向的红灯同时亮起.并且在出现紧急情况后恢复正常时通过紧急开关可以切换哪个方向先通行.1)正常运行时由555定时器计时,驱动交通灯选择器控制交通灯的显示,当一个方向的计数完成之后会产生一个脉冲,给通道选择器, 然后通道选择器驱动计数进制转换器转换到另一个进制,由计数进制转换器预置555定时器的定时时间,然后再驱动交通灯选择器控制交通灯的显示,如此往复,其中555定时器是由电阻和电容来控制定时时间,其中的计数进制转换器就可用一个数据分配器74138来选择所需电阻的大小来控制,通道择器就可用两个JK触发器构成一个四进制的计数器,其中两个输出端就可以来作为计数进制转换器74138的输入,并且这两个输出端还可作为交通灯选择器74138的输入2)紧急情况时当按下紧急开关时,使交通灯选择器的使能端为0,各个方向的红灯直接接到电源,这样可以使车辆通行的交通灯四个方向的红灯同时亮起.选择:通过这两个方案的对比,由第二个方案用的是555定时器来计时,所以无法显示倒计时的时间, 并且在出现紧急情况后恢复正常时也不能通过紧急开关切换哪个方向先通行.我觉得第一个方案更符合我们的实际要求,所以我选择了第一个方案. 三、单元电路设计1．倒计时计数器这里是采用两片74192两片芯片构成16和11进制计数器,控制个位数字的74192的减计数控制端接1HZ的脉冲输入,其中输入端A、C是接在一起并接在进制控制器的输出端。

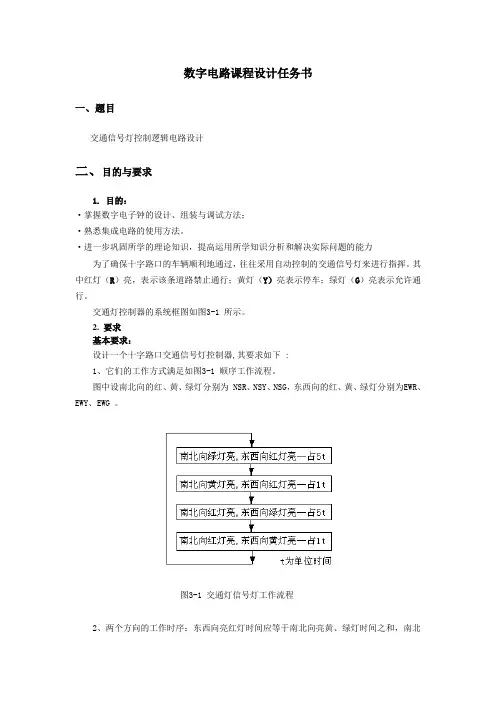

数字电路课程设计任务书一、题目交通信号灯控制逻辑电路设计二、目的与要求1. 目的：·掌握数字电子钟的设计、组装与调试方法；·熟悉集成电路的使用方法。

·进一步巩固所学的理论知识，提高运用所学知识分析和解决实际问题的能力为了确保十字路口的车辆顺利地通过，往往采用自动控制的交通信号灯来进行指挥。

其中红灯（R）亮，表示该条道路禁止通行；黄灯（Y）亮表示停车；绿灯（G）亮表示允许通行。

交通灯控制器的系统框图如图3-1所示。

2. 要求基本要求：设计一个十字路口交通信号灯控制器,其要求如下 :1、它们的工作方式满足如图3-1 顺序工作流程。

图中设南北向的红、黄、绿灯分别为 NSR、NSY、NSG，东西向的红、黄、绿灯分别为EWR、EWY、EWG 。

图3-1 交通灯信号灯工作流程2、两个方向的工作时序：东西向亮红灯时间应等于南北向亮黄、绿灯时间之和，南北向亮红灯时间应等于东西向亮黄、绿灯时间之和。

时序工作流程图见图3-3所示。

图3-2 时序图图3-2中，假设每个单位时间为4s，则南北、东西向绿、黄、红灯亮时间分别28，4，32s，一次循环为64s。

其中红灯亮的时间为绿灯、黄灯亮的时间之和，黄灯是间歇闪耀。

3、十字路口要有数字显示，作为时间提示，以便人们更直观地把握时间。

具体为：当某方向绿灯亮时，置显示器为某值,然后以每秒减 1 计数方式工作，直至减到数为“0”，十字路口红、绿灯交换，一次工作循环结束,再进入下一步某方向的工作循环。

例如：当南北向从红灯转换成绿灯时，置南北向数字显示为“32”，并使数显计数器开始减“1”计数，当减到绿灯灭而黄灯亮(闪耀)时，数显的值应为4，当减到“0”时，此时黄灯灭，而南北向的红灯亮；同时，使得东西向的绿灯亮，并置东西向的数显为“32”。

3.创新要求在基本要求达到后，可进行创新设计。

三、主要内容及实现的功能为了确保十字路口的车辆顺利地通过，往往采用自动控制的交通信号灯来进行指挥。

电工学(少学时)课程设计中国人民公安大学交通灯控制逻辑电路设计设计要求和技术指标1、技术指标：设计一个十字路口的交通灯控制电路,每条道路上各配有一组红、黄、绿交通信号灯，其中红灯亮，表示该道路禁止通行；黄灯亮表示该道路上未过停车线的车辆禁止通行，已过停车线的车辆继续通行；绿灯表示该道路允许通行。

该电路自动控制十字路口两组红、黄、绿交通灯的状态转换，实现十字路口自动化。

2.、设计任务与要求一.基本功能1．设计一个十字路口的交通灯控制电路，要求甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行时间都设为25秒；2．要求黄灯先亮5秒，才能变换运行车道；3．黄灯亮时，要求每秒钟闪亮一次。

二．基本扩展功能1.信号灯的倒计时2.进行数字显示三．特色扩展功能1.定时控制信号周期。

实际应用：我们灯控路口的每天都存在着低峰时段（如夜间），不需要设置信号灯的周期，以便节省能源。

我们设计在一个周期的某一时间段内，将交通信号灯自动关闭。

（第8个周期运行，第1-7个周期停止运行）实现手动对关闭周期的时间控制。

（周期在20和40之间通过开关控制）2.定时控制信号周期，实现在一个时段内的不对称周期。

实际应用：我们灯控路口的每天都存在着某时段（如两个车道中的一个车道需要长周期），便于交通。

我们设计在一个周期的某一时间段内，将交通信号灯变为不对称的信号（A车道为70秒，B车道为30秒）。

暂时设置为（第8个的半个周期（30秒）（自动设置为半个周期）运行，加第7个的上半周期（70秒），形成一个不对称周期。

第7个下半周期和1-6个周期正常运行）目录一、交通灯的组成 (4)二、单元电路的设计 (7)1、秒脉冲发生器 (7)2、定时器 (8)3、控制信号发发生器 (10)4.控制绿灯显示器 (13)5.控制器 (14)6、附加功能（1） (17)7、附加功能（2） (18)三、体会总结...................................................................... .. (14)四、鸣谢...................................................................... . (16)五、参考文献...................................................................... .. (17)一．交通灯的组成交通灯控制系统的原理框图如图12、1所示。

简易交通灯控制电路的设计交通灯控制电路是现代城市交通管理的重要组成部分，其设计方案的合理性和可靠性对保障人民出行的安全和畅通至关重要。

在本文中，我将介绍一个简单的交通灯控制电路的设计方案，涉及到所需材料、电路设计、电路连接和电路测试等方面，旨在提供一种可行的设计思路及实现方法。

一、所需材料1. PCB板2. AT89C2051单片机3. LCD12864液晶显示屏4. DS1302时钟模块5. 7段LED数码管6. 红绿黄LED发光二极管7. 继电器8. 12V电源适配器9. 74HC595芯片10. 电容、电阻、连接线等二、电路设计本次交通灯控制电路采用单片机AT89C2051作为控制核心，通过LCD12864液晶显示屏展示交通灯状态，并且控制红绿黄三色LED灯。

还采用DS1302时钟模块来实现交通灯的定时控制，以确保交通灯的安全和准确性。

具体的电路设计如下：1.电源模块本电路采用12V电源适配器作为供电来源，将电源接入100uf电解电容并接入AT89C2051芯片VCC引脚，以确保芯片工作电压稳定。

2.时钟模块DS1302时钟模块通过连接到P1.0、P1.1和P1.2引脚来实现对交通灯的定时控制。

还需将时钟模块的CLK、DIO和RST引脚分别连接到AT89C2051芯片的P1.4、P1.5和P1.6引脚来实现数据传输和控制信号输出。

3.LCD显示模块将LCD显示屏的RS、RW和E引脚连接到AT89C2051芯片的P3.0、P3.2和P3.1引脚，将LCD数据引脚DB0-DB7连接到AT89C2051芯片的P2.0-P2.7引脚，以在交通灯控制过程中显示交通灯状态。

4.7段LED数码管模块将74HC595芯片、CD4511译码器和7段LED数码管连接在一起，将74HC595芯片的SER、SRCLK和RCLK引脚连接到AT89C2051芯片的P1.7、P1.5和P1.6，将CD4511译码器的A、B、C、D和O引脚分别连接到74HC595芯片的Q0-Q3和74HC595芯片的Q4引脚，将7段LED数码管的公阴极连接到CD4511译码器的O引脚，在交通灯控制过程中实现倒计时显示。

交通信号灯控制逻辑电路设计交通信号灯控制逻辑电路设计是一种用于控制交通信号灯的电路设计，其目的是根据道路上的交通状况，自动地控制交通信号灯的亮灭，以确保交通的安全和顺畅。

下面是一种基于传感器和计时器的交通信号灯控制逻辑电路设计。

1.系统概述该交通信号灯控制逻辑电路设计基于对交通流量的检测和计时的原理，通过传感器检测车辆的到来和离去，并根据预定的时间间隔来控制交通信号灯的亮灭。

2.传感器3.计时器交通信号灯控制电路设计需要使用一个计时器模块来控制信号灯的亮灭时间。

计时器可以采用硬件或软件实现。

当传感器检测到有车辆到达时，计时器开始计时，计时器到达预定时间后，控制电路发送指令以改变信号灯的状态。

4.信号灯状态控制交通信号灯有红灯、黄灯和绿灯三种状态。

交通信号灯控制电路设计需要根据道路情况和交通流量来改变信号灯的状态。

通常情况下，红灯表示停车、黄灯表示准备和绿灯表示通行。

根据实际情况，可以设置对应的时间间隔，例如红灯持续时间30秒、黄灯持续时间5秒和绿灯持续时间30秒。

5.状态切换逻辑根据传感器的信号和计时器的计时，交通信号灯控制电路设计需要实现一种状态切换逻辑。

具体逻辑可以是，当传感器检测到车辆到来时，计时器开始计时，当计时器达到30秒时，控制电路发送指令将红灯亮起，同时计时器开始计时5秒，当计时器达到5秒时，控制电路发送指令将红灯熄灭，同时将黄灯亮起，同时计时器开始计时30秒，当计时器达到30秒时，控制电路发送指令将黄灯熄灭，同时将绿灯亮起，同时计时器开始计时30秒，当计时器达到30秒时，控制电路发送指令将绿灯熄灭，同时将红灯亮起，循环往复。

6.系统优化综上所述，交通信号灯控制逻辑电路设计基于传感器和计时器的原理，通过检测车辆的到来和离去以及计时来自动控制交通信号灯的亮灭。

通过合理的状态切换逻辑和系统优化，可以实现道路交通的安全和顺畅。

交通信号灯控制逻辑电路设计交通信号灯控制逻辑电路设计一、引言交通信号灯是交通管理系统中至关重要的一部分，它能够有效地控制车辆和行人的安全通行。

本文旨在设计一个具有高可靠性和可扩展性的交通信号灯控制逻辑电路，以实现以下目标：1.确保交通信号灯在正确的时间点亮和熄灭；2.实现多种交通模式的控制，如日常、高峰和紧急模式；3.具备故障检测和恢复功能，提高系统的可靠性。

二、系统设计1.硬件设计交通信号灯控制逻辑电路主要由以下几个部分组成：（1）微控制器：选择具有丰富I/O端口和强大处理能力的微控制器，如STM32。

它负责处理外部输入和控制信号灯的点亮和熄灭。

（2）交通信号灯：包括红、绿、黄三种颜色的LED灯，通过微控制器的GPIO 端口控制其点亮和熄灭。

（3）传感器：包括车辆检测传感器和行人检测传感器，用于检测车辆和行人的通行情况。

（4）存储器：存储交通信号灯的状态、故障信息和交通模式等。

（5）故障检测与恢复模块：实时监测交通信号灯的工作状态，一旦发现故障，立即进行恢复。

2.软件设计（1）操作系统：选择一个适用于微控制器的实时操作系统，如FreeRTOS。

它能够实现多任务管理和优先级调度。

（2）控制算法：根据车辆和行人的通行需求，设计控制算法来确定交通信号灯的点亮和熄灭时间。

（3）通信协议：实现与上位机或其他交通管理设备的通信，传输交通信号灯的状态、故障信息和交通模式等信息。

（4）故障检测与恢复程序：在软件层面实现故障检测与恢复功能，确保系统的可靠性。

三、逻辑电路设计1.日常模式：根据预设的时间表控制交通信号灯的点亮和熄灭，同时考虑车辆和行人的通行需求。

2.高峰模式：在高峰时段，延长绿灯时间，缩短红灯时间，提高车辆通行效率。

同时确保行人安全通过。

3.紧急模式：在紧急情况下，如交通事故或火灾，开启应急闪烁模式，以提醒车辆和行人注意安全。

同时，将相关信息传输给上位机和其他交通管理设备。

4.故障检测与恢复：实时监测交通信号灯的工作状态，一旦发现故障，立即进行恢复。

交通灯控制的逻辑电路设计一．概述伴随着社会的发展以及人类生活水平的提高,汽车的数量在不断的增加,交通的问题日益突出，单单依靠人力来指挥交通已经不可行了,所以，设计交通灯来完成这个需求就显的越加迫切了.为了确保十字路口的行人和车辆顺利、畅通地通过,往往采用电子控制的交通信号来进行指挥。

以下就是运用数字电子设计出的交通灯：其中红灯亮,表示该条路禁止通行;黄灯亮表示停车;绿灯亮表示允许通行.交通灯控制器的系统框图如下:系统框图(a)二．交通灯的组成和原理一个用来指挥车辆顺利、畅通通过十字路口的装置——交通灯.它可以显示车辆通行和等待的时间,以便车辆更有秩序的通过.一个交通灯应包含以下几个基本的部分:1.秒脉冲和分频器因十字路口每个方向绿、黄、红灯所亮的比例为5:1:6,所以,只要用4秒为单位时间,则计数器每四秒输出一个脉冲.这一电路的实现就要用到秒脉冲和分频器.2.控制器图(c)根据状态表我们不难列出东西方向和南北方向绿、黄、红灯的逻辑表达式:东西方向:绿: EWG=Q4*Q5; 黄: 红: 南北方向:绿: 黄: 红: NSR=Q5;3.显示部分显示控制部分,实际是一个时控电路.当红灯亮时,使减法计数器开始工作(用对方的红灯信号控制),每来一个秒脉冲,使计数器减1,直到计数器为”0”而停止.译码显示用74LS248BCD码七段译码器,显示器用LC5011—11共阴极LED显示器,计数器采用可预置加、减法计数器74LS168.4.手动/自动控制,夜间控制部分此部分用选择开关进行.置开关在手动位置,输入单次脉冲,可使交通灯处在某一位置上,开关在自动位置时,则交通信号灯安自动循环工作方式运行.夜间时,将夜间开关接通,黄灯亮.三．设计要求(1). 满足如图(d) 顺序工作流程.图（d）图中设南北方向的红、黄、绿灯分别为ＮＳＲ、ＮＳＹ、ＮＳＧ东西方向的红、黄、绿灯分别为ＥＷＲ、ＥＷＹ、ＥＷＧ．它们的工作方式,有些必须是并行的,即南北方向绿灯亮,东西方向红灯亮;南北方向黄灯亮东西方向红灯亮；南北方向红灯亮，东西方向绿灯亮；南北方向红灯亮，东西方向黄灯亮。

简易交通灯控制逻辑电路设计一、设计任务与要求要求实现逻辑功能，在1-3状态循环。

1、东西方向绿灯亮，南北方向红灯亮，时间15s；2、东西方向与南北方向黄灯亮，时间5s；3、南北方向绿灯亮，东西方向红灯亮，时间l0s；4、如果发生紧急事件，可以手动控制四个方向红灯全亮。

二、方案设计与论证1、分解任务要求任务要求实际上就是4个状态，不妨设：S1、东西方向绿灯亮，南北方向红灯亮，时间15s；S2、东西方向与南北方向黄灯亮，时间5s；S3、南北方向绿灯亮，东西方向红灯亮，时间l0s；S4、如果发生紧急事件，可以手动控制四个方向红灯全亮。

【表1】主电路状态与指示灯状态转换注:R，G，B＝红，绿，黄灯。

根据【表1】可知，设计电路只需要5组输出端控制指示灯，指示灯都是以2个或4个一组。

总计需要1234=⨯个灯。

2、输出指示灯状态设计（显示电路）【图1】显示电路设计▲3、主电路设计①、主电路实现S1→S2→S3状态的转换，↑ ↓②、另外可以在任何一个状态进入S4，并能恢复正常工作状态。

实现①、②可以用触发器，也可以用锁存器或使能电路。

③、实现S1＝15S ，S2＝5S ，S3＝10S 方案一①、S1-S3使用2个SR 锁存器，设置00，01，10三个状态。

②、S4使用触发器，当出现紧急情况，触发器由“0”进入S4状态“1”后，在解除紧急时，恢复“0”，进入S1状态。

③、使用4个JK 触发器，实现16位计数。

方案二①、S1-S3使用2个7473替代的T触发器。

【图2】1个7473替代的T触发器▲JK触发器包含SR触发器和T触发器的功能，J=K=T，则得到T触发器。

②、S4使用或门、非门实现，从【表1】可知：=RS+S1S14S∙=(不能出现红绿同时亮的情况)GS1S41S∙=(不能出现红黄同时亮的情况)Y2S4S2=S+R43S3SS∙=(不能出现红绿同时亮的情况)G3S3S4③、使用74192同步可逆10进制计数器（8421码）2个方案对比【表2】综合考虑，为使电路简化、运行稳定，选用方案二。

交通灯控制逻辑电路设计课程设计一、引言随着城市化进程的不断加快，交通流量的急剧增加给交通系统的管理带来了巨大挑战。

其中，交通灯作为交通系统中最为重要的组成部分之一，对于交通流量的控制起着至关重要的作用。

为了能够更加高效地控制交通灯的运行，交通灯控制逻辑电路设计成为了一个重要的课题。

二、交通灯的原理交通灯通常由红灯、黄灯和绿灯组成，通过控制各个灯的亮灭顺序来指示交通参与者的行驶状态。

一般情况下，红灯表示停车，黄灯表示准备行驶，绿灯表示可以行驶。

交通灯的亮灭顺序需要按照一定的时序规律来进行控制，以确保交通流畅和交通安全。

三、交通灯控制逻辑电路设计的原理交通灯控制逻辑电路设计的目标是根据交通流量的情况来控制交通灯的亮灭顺序，以实现交通流畅和交通安全。

其基本原理是根据输入信号的变化来控制输出信号的状态。

常见的交通灯控制逻辑电路设计方法有计时器控制、车辆检测控制和信号交叉控制等。

1. 计时器控制计时器控制是一种简单且常用的交通灯控制方法。

通过设置固定的时间间隔，按照固定的顺序循环切换红灯、黄灯和绿灯的亮灭状态。

这种方法适用于交通流量相对较小且稳定的情况，但对于交通流量波动较大的路口效果不佳。

2. 车辆检测控制车辆检测控制是一种基于传感器技术的交通灯控制方法。

通过安装车辆检测器，在检测到车辆存在时及时切换交通灯的状态。

这种方法能够根据实际交通流量的变化来动态地控制交通灯的亮灭顺序，提高交通的效率和流畅度。

3. 信号交叉控制信号交叉控制是一种通过交通信号控制器来实现交通灯控制的方法。

交通信号控制器是一个复杂的系统，它能够根据交通流量和信号配时参数进行智能化的交通灯控制。

这种方法能够根据实际交通情况进行灵活的调整，提高交通的安全性和效率。

四、交通灯控制逻辑电路设计的实现交通灯控制逻辑电路设计的实现需要考虑以下几个方面：1. 输入信号的获取：可以通过传感器或者计时器来获取交通流量和时间信息。

2. 信号处理和判断：根据输入信号的变化和预设的控制逻辑，判断当前应该亮灭哪个灯。
