800X800柱模板支撑计算

地下室模板支撑方案及计算书一、工程概况**01#地块改造工程一标段3#、11#、12#、14#楼房及地下室工程，总建筑面积为73112.55平方米，其中地下室面积17285平方米，地下室车库二层层高为 3.5米，地下室二层板厚120mm，地下室车库一层层高为3.75米，地下室一层顶板厚320、300mm，地下室线荷载超过15KN/m的梁截面有：500×1000，300×700，300×1000，300×800，500×800，300×600，250×600等，平面情况见下页插图（本计算方案在施工前须经专家论证）。

二、编制依据施工图纸《施工手册》（第四版）《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑施工扣件式钢管脚手架施工安全技术规范》（JGJ130-2001 J84-2001 ）《江苏省建筑安装工程施工技术操作规程----混凝土结构工程》（DGJ32/J30-2006）《建筑施工模板安全技术规范》JGJ162-2008三、荷载选择模板及其支架荷载标准值及荷载分项系数，采用DGJ32/J30-2006中的数据表3-1四、材料选择五、施工方法本工程地下室部分模板搭设采用50×100木方，15厚多层板和壁厚不少于2.6的φ48×2.6定尺钢管，φ14穿墙螺杆，螺帽、“3”形卡、梁底立杆顶部用顶托。

1、地下室砼按后浇带分区域施工。

地下室内混凝土框架柱先浇筑，剪力墙板与地下室顶板砼同时浇筑。

2、立杆支承在地下室混凝土底板上，立杆下垫50厚木板，3、支模系统搭设前，先做专项安全技术交底，支模系统由架子工搭设。

为了统一地下室整体支架，地下二层立杆间距统一调整为900*900，地下一层立杆间距统一750*750，步距不大于1800，设纵横向扫地杆。

4、施工前，由现场技术人员根据施工方案在砼底板面上按搭设间距的方格弹线，线的交叉点是立杆位置，水平线是纵横向水平杆位置。

模板支撑立杆用量计算公式在建筑工程中，模板支撑立杆是一种常用的支撑材料，用于支撑模板和混凝土浇筑时的重量。

正确计算模板支撑立杆的用量对于确保工程质量和安全至关重要。

本文将介绍模板支撑立杆的用量计算公式，并通过实例进行详细说明。

模板支撑立杆的用量计算公式如下：立杆总用量 = （模板面积×支撑间距×支撑系数）÷立杆间距。

其中，。

模板面积为需要支撑的模板面积，单位为平方米；支撑间距为支撑立杆之间的距离，单位为米；支撑系数为支撑立杆的系数，根据具体情况进行确定；立杆间距为支撑立杆之间的距离，单位为米。

接下来，我们通过一个实例来说明模板支撑立杆的用量计算。

假设某建筑工程的模板面积为200平方米，支撑间距为2米，支撑系数为1.5，立杆间距为1米，现在我们来计算立杆的总用量。

根据上述公式，立杆总用量 = （200 × 2 × 1.5）÷ 1 = 600根。

因此，该建筑工程需要600根模板支撑立杆来支撑模板和混凝土浇筑时的重量。

需要注意的是，实际工程中，还需要考虑到立杆的规格、材质、承重能力等因素，以确保支撑的稳固和安全。

因此，在计算立杆用量时，还需要结合实际情况进行综合考虑。

除了用量计算公式外，还需要注意以下几点：1. 立杆的选用，根据工程的实际情况选择合适的立杆规格和材质，确保其承重能力符合要求。

2. 立杆的布置，合理布置立杆，使其能够均匀地支撑模板和混凝土浇筑时的重量，避免出现局部承载过重的情况。

3. 立杆的固定，立杆在使用过程中需要进行固定，以确保其不会因为外力的作用而发生移动或倾斜，从而影响支撑效果。

4. 立杆的检查，在使用过程中需要定期对立杆进行检查，确保其状态良好，不存在损坏或者变形的情况，及时进行维修或更换。

总之，模板支撑立杆的用量计算是建筑工程中重要的一环，正确的计算可以确保工程的质量和安全。

同时，在使用立杆时，还需要注意其选用、布置、固定和检查等方面，以确保支撑的稳固和可靠。

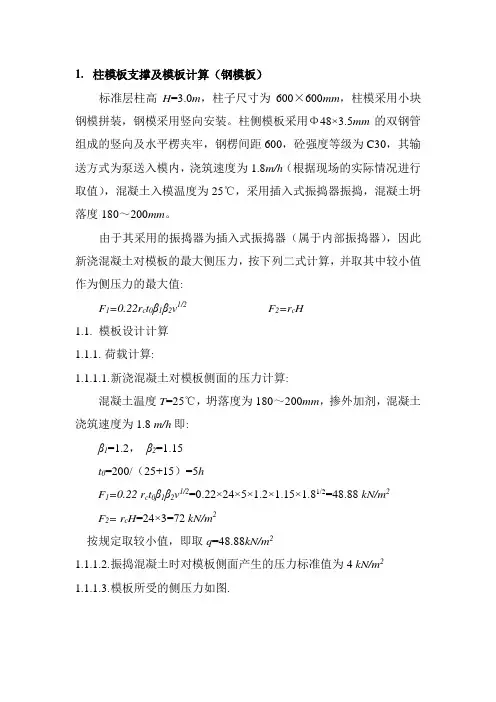

1.柱模板支撑及模板计算（钢模板）标准层柱高H=3.0m，柱子尺寸为600×600mm，柱模采用小块钢模拼装，钢模采用竖向安装。

柱侧模板采用Φ48×3.5mm的双钢管组成的竖向及水平楞夹牢，钢楞间距600，砼强度等级为C30，其输送方式为泵送入模内，浇筑速度为1.8m/h（根据现场的实际情况进行取值），混凝土入模温度为25℃，采用插入式振捣器振捣，混凝土坍落度180～200mm。

由于其采用的振捣器为插入式振捣器（属于内部振捣器），因此新浇混凝土对模板的最大侧压力，按下列二式计算，并取其中较小值作为侧压力的最大值:F1=0.22r c t0β1β2v1/2F2=r c H1.1.模板设计计算1.1.1.荷载计算:1.1.1.1.新浇混凝土对模板侧面的压力计算:混凝土温度T=25℃，坍落度为180～200mm，掺外加剂，混凝土浇筑速度为1.8 m/h即:β1=1.2，β2=1.15t0=200/（25+15）=5hF1=0.22 r c t0β1β2v1/2=0.22×24×5×1.2×1.15×1.81/2=48.88 kN/m2F2= r c H=24×3=72 kN/m2按规定取较小值，即取q=48.88kN/m21.1.1.2.振捣混凝土时对模板侧面产生的压力标准值为4 kN/m21.1.1.3.模板所受的侧压力如图.1.1.2.模板所受的设计荷载（不考虑荷载设计值折减系数0.85）:模板采用P3015，其肋板厚度δ=2.5mm;净截面抵抗矩W x=5.94cm34由于受倾倒荷载的影响，模板所受的最大荷载为:1.1.2.1.计算强度的荷载组合：q=（48.88×1.2+4×1.4）×0.3=19.28 kN/m 1.1.2.2.计算挠度的荷载组合：q=48.88×1.2×0.3=17.60kN/m。

模板支撑体系计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工模板安全技术规范》JGJ162-20083、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20114、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计规范》GB 50017-2003一、工程属性风荷载参数:荷载系数参数表:设计简图如下:模板设计平面图模板设计立面图四、面板验算楼板面板应搁置在梁侧模板上，本例以简支梁，取1m单位宽度计算。

W = bh2/6=1000x13x13/6 = 28166.667mm3, I = bh3/12=1000x13x13x13/12 = 183083.333mm4承载能力极限状态% = 丫。

”1.35'5 +(G2k+G3k)xh)+1.4x/x(Q1k + Q2k)]xb=1x[1.35x(0.1+(24+1.1)x0.4)+1.4x0.9x2.5]x1=16.839kN/m正常使用极限状态q=(Y G(G1k +(G2k+G3k)xh))xb =(1x(0.1+(24+1.1)x0.4))x1 =10.14kN/m计算简图如下：W? TV?瞥HIP"」闻,,1、强度验算M max=q1l2/8 = 16.839x0.252/8 = 0.132kN-mo=M /W=0.132x106/28166.667 = 4.671N/mm2S[f] = 15N/mm2 max满足要求！2、挠度验算v max=5ql4/(384EI)=5x10.14x2504/(384x10000x183083.333)=0.282mmv=0.282mm<[v] = L/400=250/400 = 0.625mm满足要求！五、小梁验算q1 = 丫。

>1.'。

+(5+%9)+1.4*限9比+Q2k)]xb=1x[1.35x(0.3+(24+1.1)x0.4)+1.4x0.9x2.5]x0.25=4.277kN/m因此，q1静=Y0x1.35x(G1k +(G2k+G3k)xh)xb=1x1.35x(0.3+(24+1.1)x0.4)x0.25 = 3.49kN/m q1活=Y0x1.4xW c x(Q1k + Q2k)xb=1x 1.4x0.9x2.5x0.25 = 0.787kN/m 计算简图如下：1、强度验算M1= 0.125q1静L2+0.125q1 活L2=0.125x3.49x0.92+0.125x0.787x0.92=0.433kN-mM2 = q1L12/2=4.277x0.32/2 = 0.192kN-mM max=max[M], M2] =max[0.433, 0.192] = 0.433kN-m gM max/W=0.433x106/42667=10.15N/mm2<[f]=15.444N/mm2 满足要求！2、抗剪验算V1= 0.625q1静L+0.625q1活L=0.625x3.49x0.9+0.625x0.787x0.9 = 2.406kNV2=q1L[=4.277x0.3 = 1.283kNV max=max[V], V2]=max[2.406, 1.283] =2.406kNT max=3V max/(2bh0)=3x2.406x1000/(2x40x80) = 1.128N/mm2<[T]=1.782N/mm2 满足要求！3、挠度验算q=(Y G(G1k +(G2k+G3k)xh))xb=(1x(0.3+(24+1.1)x0.4))x0.25 = 2.585kN/m挠度,跨中v max=0.521qL4/(100EI)=0.521x2.585x9004/(100x9350x170.667x104) = O.554mm<[v]=L/400=900/400=2.25mm；悬臂端v max= ql14/(8EI)=2.585x3004/(8x9350x170.667x104) = 0.164mm<[v]=2xl1/400 = 2x300/400= 1.5mm满足要求！六、主梁验算1、小梁最大支座反力计算q1 = Y0x[L35x(G ik +(G2k+G3k)xh)+1.4x%x(Q ik +Q2k)]xb=1x[1.35x(0.5+(24+1.1)x0.4)+1.4x0.9x2.5]x0.25=4.345kN/mq1 静=Y0x1.35x(G1k +(G2k+G3k)xh)xb = 1x1.35x(0.5+(24+1.1)x0.4)x0.25 = 3.557kN/mq1活=丫/1.4*限91k + Q2k)xb =1x1.4x0.9x2.5x0.25 = 0.787kN/mq2= (Y G(G1k +(G2k+G3k)xh))xb=(1x(0.5+(24+1.1)x0.4))x0.25 = 2.635kN/m承载能力极限状态按二等跨连续梁，R max=1.25q1L=1.25x4.345x0.9=4.888kN按二等跨连续梁按悬臂梁，R1= (0.375%静+0.437q1活)L +q1l1= (0.375x3.557+0.437x0.787)x0.9+4.345x0.3 = 2.814kN主梁2根合并，其主梁受力不均匀系数=0.6R=max[R max，RJx0.6 = 2.933kN;正常使用极限状态按二等跨连续梁，R'max = 1.25q2L= 1.25x2.635x0.9 = 2.964kN按二等跨连续梁悬臂梁，R'1= 0.375q2L +qj = 0.375x2.635x0.9+2.635x0.3 =1.68kNR'=max[R'max，R'Jx0.6 = 1.779kN;计算简图如下：2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN主梁计算简图一2、抗弯验算gM max/W=0.865x106/4490=192.748N/mm2s[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)T max=2V max/A=2x6.664x1000/424 = 31.436N/mm2<[i]=125N/mm2满足要求！4、挠度验算跨中v max=0.974mms[v]=900/400=2.25mm悬挑段v max=0.332mmS[v]=2x150/400=0.75mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=8.001kN，R2=11.064kN，R3=11.064kN，R4=8.001kN 七、可调托座验算按上节计算可知，可调托座受力N=11.064/0.6=18.44kNS[N] = 30kN 满足要求！八、立杆验算1、长细比验算l o=k|i(h+2a)=1x1.1x(1500+2x250)=2200mmX=l o/i=2200/15.9=138.365<[X]=230 满足要求！2、立杆稳定性验算考虑风荷载：l0=k|i(h+2a)=1.155x1.1x(1500+2x250)=2541mm九=l0/i=2541.000/15.9=159.811查表得，叼=0.277M wd=Y0xw w Y Q M wk二Y0xw w Y Q(C2w k l a h2/10)=1x0.9x1.4x(1x0.024x0.9x1.52/10)=0.006kN-m N d=Max[R1,R2,R3，R4]/0.6+1xy G xqxH=Max[8.001,11.064,11.064,8.001]/0.6+1x1.35x0.15x4=19.25kNf d=N d/(91A)+M wd/W =19.25x103/(0.277x424)+0.006x106/4490=165.266N/mm2<[o]=205N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016第8.3.2条：支撑脚手架独立架体高宽比不应大于3.0H/B=4/4=1<3满足要求！十、架体抗倾覆验算风荷栽fl制示甘国支撑脚手架风线荷载标准值:4.=1/、=0.9*0.111=0.1四加：风荷载作用在支架外侧竖向封闭栏杆上产生的水平力标准值：F wk= 1a xH m X Wmk=0.9x 1.5x0.163=0.22kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M卜：okM ok=0.5H2q wk+HF wk=0.5x42x0.1+4x0.22=1.679kN.m参考《规范》GB51210-2016第6.2.17条：B21a(g k1+8卜/冯占应以g k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk一支撑脚手架计算单元上集中堆放的物料自重标准值kNbj——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB21a(g k1+ g k2)+2SG jk b j =B21a[qH/(1a x1b)+G1k H2xG jk xB/2=42x0.9x[0.15x4/(0.9x0.9)+0.5]+2x1x4/2=21.867kN. m>3y0M ok =3x1x1.679=5.038kN.M满足要求！十一、立杆支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：P h=1，f t=0.992N/mm2，”=1，h0=h-20=380mm，u m =2[(a+h0)+(b+h0)]=2120mm F=(0.7Pf +0.25oh t pc)nu m h0=(0.7x1x0.992+0.25x0)x1x2120x380/1000=559.409kNNF1=19.25kNm满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=11.078N/mm2，氏=1，P i=(A b/A l)i/2=[(a+2b)x(b+2b)/(ab)]i/2=[(400)x(300)/(200x100)]i/2=2.449A =ab=20000mm2inF=1.35P c P l f c A ln=1.35x1x2.449x11.078x20000/1000=732.657kN>F1=19.25kN 满足要求！。
