简易门禁控制器使用说明操作说明：1、通电，按下“出门按钮”，继电器1动作，出门指示灯（绿色）亮且状态灯（红色）亮，延时2秒出门指示灯灭，处于开门状态；再按下“出门按钮”，继电器2动作，关门指示灯亮且状态灯（红色）灭，延时2秒关门指示灯灭，处于关门状态。
2、密码开门：在关门状态下，按一下“密码”键，数码管显示“cccc”输入开门密码（默认开门密码为“1234”），再按“确认”键，继电器1动作，出门指示灯（绿色）亮且状态灯（红色）亮，延时2秒出门指示灯灭，处于开门状态；按“关门”键或“出门按钮”，继电器2动作，关门指示灯亮且状态灯（红色）灭，延时2秒关门指示灯灭，处于关门状态。
3、开门密码设置：①按一下“设置”键，数码管显示“bbbb”输入系统密码（默认系统密码为“8888”），按“确定”键，进入设置界面，数码管显示“1コцコ”。
②再按“确认”，数码管显示“c1”1秒后消失，输入新的四位开门密码，然后“确认”；显示“c2”1秒后消失，第二次输入新密码，按“确认”③数码管闪两下，蜂鸣器长“嘟”一声并返回设置界面“1コцコ”，则开门密码设置成功。
如果蜂鸣器短“嘟”两声说明两次输入的密码不匹配，密码设置失败返回设置界面“1コцコ”。
4、系统密码设置：①按一下“设置”，数码管显示“bbbb”输入系统密码（默认系统密码为“8888”），按“确定”键，进入设置界面，数码管显示“1コцコ”，再按一下“设置”，数码管显示“2コцコ”，开始设置系统密码②再按“确认”，数码管显示“c1”1秒后消失，输入新的四位系统密码，然后“确认”；显示“c2”1秒后消失，第二次输入新密码，按“确认”③数码管闪两下，蜂鸣器长“嘟”一声并返回设置界面“2コцコ”，则系统密码设置成功。
如果蜂鸣器短“嘟”两声说明两次输入的密码不匹配，密码设置失败返回设置界面“2コцコ”。
5、锁控时间设置：进入系统设置界面后，继续按“设置”键，直至数码管显示“3コbコ”，然后按“确定”键，进入锁控时间的设置，输入自己想要的锁控时间，然后按“确定”键保存退出。
cu-k15说明书
1、初始密码：
出厂设置的编程密码为666882
2、进入变程状态：
按住“#”字键3秒以上直到蜂鸣器长鸣一声，在松开按钮，此
时红灯亮，绿灯每秒善良一次。
控制器进入编成状态。
进入编成状态后，如20秒内无操作将自动退出编成状态。
3、修改用户密码：
4位开门密码读相对应的用户卡输入4位新密码如操作正确则绿灯闪亮一次关闭，同事蜂鸣器长鸣一声，及修改成功。
4、功能设置：
必须进入编成状态后设置才有效，否则操作无效。
①修改“编程密码”
进入编程状态：按输入，按确认，蜂鸣器长鸣一声，密码修改成功，按退出编成状态。
注：编成密码具有超级密码功能。
②设置用户卡和密码进入编程状态：按蜂鸣器长鸣一声再按输入卡的代码如此时红绿灯同时快速闪亮，将卡靠近控制器，蜂鸣器鸣声，红灯灭绿灯闪亮，这时再输入4位密码，蜂鸣器长鸣声表示设置成功，然后返回到红绿双灯同时快速闪烁状态，可设置第2张用户卡和密码，而卡的代码将自动增加，如第一张卡位001则第二张卡为002，以此
类推。
如此可连续设置1000组用户卡和密码。
如果设置完毕则按结束，按退出编程状态。

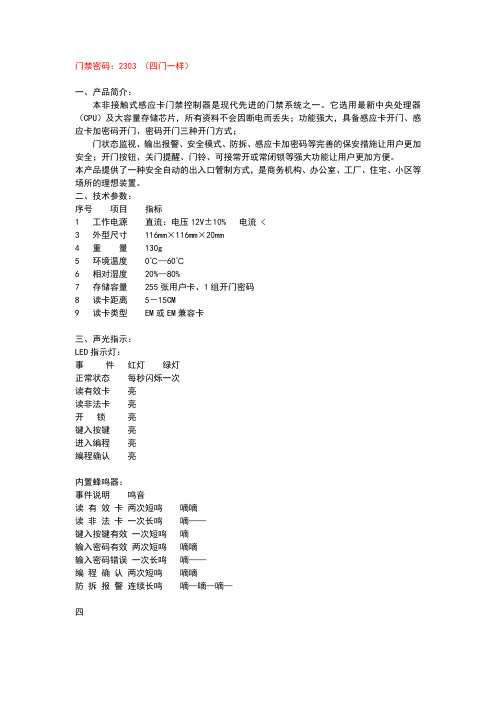

门禁密码：2303 （四门一样）一、产品简介：本非接触式感应卡门禁控制器是现代先进的门禁系统之一。
它选用最新中央处理器（CPU）及大容量存储芯片，所有资料不会因断电而丢失；功能强大，具备感应卡开门、感应卡加密码开门、密码开门三种开门方式；门状态监视、输出报警、安全模式、防拆、感应卡加密码等完善的保安措施让用户更加安全；开门按钮、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。
本产品提供了一种安全自动的出入口管制方式，是商务机构、办公室、工厂、住宅、小区等场所的理想装置。
二、技术参数：序号项目指标1 工作电源直流：电压12V±10% 电流 <3 外型尺寸116mm×116mm×20mm4 重量130g5 环境温度0℃—60℃6 相对湿度20%—80%7 存储容量255张用户卡、1组开门密码8 读卡距离5－15CM9 读卡类型EM或EM兼容卡三、声光指示：LED指示灯：事件红灯绿灯正常状态每秒闪烁一次读有效卡亮读非法卡亮开锁亮键入按键亮进入编程亮编程确认亮内置蜂鸣器：事件说明鸣音读有效卡两次短鸣嘀嘀读非法卡一次长鸣嘀——键入按键有效一次短鸣嘀输入密码有效两次短鸣嘀嘀输入密码错误一次长鸣嘀——编程确认两次短鸣嘀嘀防拆报警连续长鸣嘀—嘀—嘀—四1、初始密码：编程密码为9999。
2、进入编程状态：按 * 编程密码 # 进入编程状态。
3、功能设置：（1）修改编程密码：按 * 编程密码 # 0 新密码 # 重复新密码 # * 注：密码为4-6位任意数字。
（2）增加用户卡：按 * 编程密码 # 1 读卡输入该卡代码 # *注：卡的代码为001-999不可重复的三位数字，必需输入代码，否则该卡无效。
如需连续增加卡，则在输完三位数的代码后不必按 # 直接读第二张卡。
（3）删除用户卡（有三种方法）：A、按 * 编程密码 # 2 0 0 0 0 # *删除全部用户卡；B、按 * 编程密码 # 2 读卡 # *删除被读的卡；C、按 * 编程密码 # 2 该卡代码 # *删除遗失的卡；（4）设置开门模式：按 * 编程密码 # 3 0 0 # * 读有效卡开门按 * 编程密码 # 3 0 1 # * 读卡加密码开门按 * 编程密码 # 3 0 2 # * 读卡或密码开门注：出厂设置为读卡或者密码开门；（5）设置开门时间：按 * 编程密码 # 4 X X # *注：XX为00-99，单位为秒，出厂设置为6秒。
双门门禁控制器使用说明书目录第一章ZTK810T2双门控制器介绍 (2)1.1功能介绍 (2)1.2ZTK810T2特性参数 (3)1.3ZTK810T2包装清单 (3)第二章ZTK810T2系列门控器键盘操作说明 (4)2.1系统密码 (4)2.2系统设定 (5)2.3受控门#1参数设置 (7)2.4受控门#2参数设置 (8)2.5键盘上加卡/删卡 (10)2.6键盘上开启红外 (11)第三章ZTK810T2接线图 (11)第四章ZTK810T2外观图 (12)第五章 ZTK810T2的工程安装图 (12)5.1安装前准备 (13)5.1.1 了解安装环境 (13)5.1.2 了解控制器的部件组成 (13)5.1.3 仔细检查控制器内的跳线设置 (13)5.2控制器的安装 (14)第六章疑难问题解答 (14)6.1为什么RS485联网会不通? (14)6.2为什么RS485联网不正常? (14)6.3怎样增加RS485的通信距离? (15)6.4刷卡显示ERR00为什么? (15)6.5卡片已经由软件通信授权,为什么刷卡还是ERR08? (15)6.6入侵探测(红外)感应器的确认延时是什么? (15)6.7怎样关闭“门状态”报警? (15)6.8怎样关闭“红外”报警? (16)6.9合法刷卡后已关闭红外报警,为什么延时后又报警? (17)6.10为什么手动开门按键没有反应? (17)6.12为什么会误开门? (17)6.13为什么控制器频繁“滴”声? (17)6.14显示“ERR02”又不能消除,为什么? (18)6.15控制器加电后显示不正常,不正常工作,怎样解决? (18)附录1：卡号获取方法说明 (18)附录2：用户ID号使用说明 (19)附录3：上位机读取ZTK810T2记录注意事项 (20)第一章ZTK810T2双门控制器介绍1.1功能介绍能登记1744个不同用户:✧用户有效期✧用户个人密码（4位数）✧用户分类（一般用户，特殊用户VIP，VIP不受进入时段限制）✧用户准进时段限制支持多种方式开门：✧刷卡开门✧远程遥控开门✧手动按钮开门（室内，或免起身）ZTK810T2支持RS485联网;ZTK810T2-IP：支持TCP/IP联网✧参数设定✧用户管理✧数据采集✧实时监控✧远程开门进入时段控制：按工作日 / 节假日管理进入时段:✧工作日：可以设入4张准进时段表，对应不同的用户✧每张表有4个不同的准进时段休息日、节假日：✧星期内休息日：每星期可以设定：无；或任一天；或任意两天为休息日✧国家法定节假日：可设定40组（天）：XX月XX日；例如：1月1日，5月1日，12月25日等✧可以设入1张节假日准进时段表，有4个不同的准进时段按星期（星期一至星期日）管理进入时段：✧可以设入16张准进时段表，对应不同的用户，每张表有6个准进时段键盘操作(只限ZTK810T2)：✧RS485 通讯地址（ID）、波特率等✧系统控制参数设入、时钟校时✧增加用户✧删除用户✧开启红外监控环境监控、事件管理：✧门开关状态监控（安装门磁）✧IR/ID（红外）监控，或连接烟雾感应器✧非法刷卡记录✧门控器内部参数被修改✧用户设定变更✧提供“联动”操作功能组合支持多种电锁：✧常开锁、常闭锁、脉冲锁等✧开锁时间0.1秒--25秒内任设定✧开门等待进入延时: 2 秒—25秒内任设定✧红外报警确认延时: 2 秒—25秒内设定详细记录：✧所有事件都实时记录，最多保留最新记录6144条。

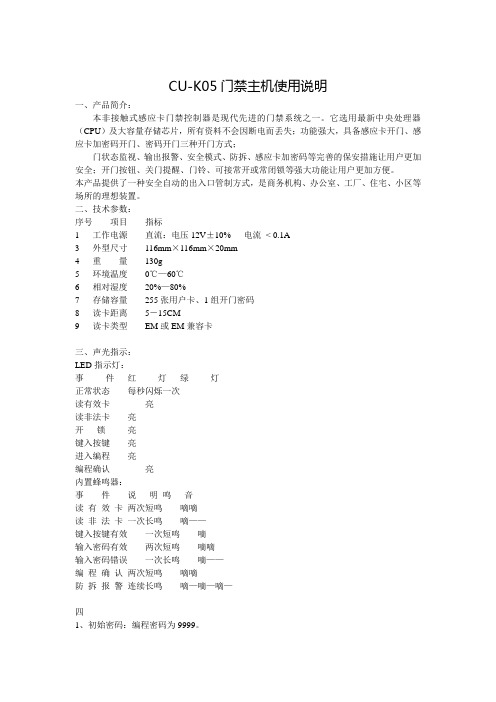

CU-K05门禁主机使用说明一、产品简介：本非接触式感应卡门禁控制器是现代先进的门禁系统之一。
它选用最新中央处理器（CPU）及大容量存储芯片，所有资料不会因断电而丢失；功能强大，具备感应卡开门、感应卡加密码开门、密码开门三种开门方式；门状态监视、输出报警、安全模式、防拆、感应卡加密码等完善的保安措施让用户更加安全；开门按钮、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。
本产品提供了一种安全自动的出入口管制方式，是商务机构、办公室、工厂、住宅、小区等场所的理想装置。
二、技术参数：序号项目指标1 工作电源直流：电压12V±10% 电流< 0.1A3 外型尺寸116mm×116mm×20mm4 重量130g5 环境温度0℃—60℃6 相对湿度20%—80%7 存储容量255张用户卡、1组开门密码8 读卡距离5－15CM9 读卡类型EM或EM兼容卡三、声光指示：LED指示灯：事件红灯绿灯正常状态每秒闪烁一次读有效卡亮读非法卡亮开锁亮键入按键亮进入编程亮编程确认亮内置蜂鸣器：事件说明鸣音读有效卡两次短鸣嘀嘀读非法卡一次长鸣嘀——键入按键有效一次短鸣嘀输入密码有效两次短鸣嘀嘀输入密码错误一次长鸣嘀——编程确认两次短鸣嘀嘀防拆报警连续长鸣嘀—嘀—嘀—四1、初始密码：编程密码为9999。
2、进入编程状态：按* 编程密码# 进入编程状态。
3、功能设置：（1）修改编程密码：按* 编程密码# 0 新密码# 重复新密码# * 注：密码为4-6位任意数字。
（2）增加用户卡：按* 编程密码# 1 读卡输入该卡代码# *注：卡的代码为001-999不可重复的三位数字，必需输入代码，否则该卡无效。
如需连续增加卡，则在输完三位数的代码后不必按# 直接读第二张卡。
（3）删除用户卡（有三种方法）：A、按* 编程密码# 2 0 0 0 0 # *删除全部用户卡；B、按* 编程密码# 2 读卡# *删除被读的卡；C、按* 编程密码# 2 该卡代码# *删除遗失的卡；（4）设置开门模式：按* 编程密码# 3 0 0 # * 读有效卡开门按* 编程密码# 3 0 1 # * 读卡加密码开门按* 编程密码# 3 0 2 # * 读卡或密码开门注：出厂设置为读卡或者密码开门；（5）设置开门时间：按* 编程密码# 4 X X # *注：XX为00-99，单位为秒，出厂设置为6秒。
调试及应用办法【2 】1、初始暗码：编程暗码为9999.2、进入编程状况:按 * 编程暗码#进入编程状况.3、功效设置：（1）修正编程暗码：按 * 编程暗码 # 0 新暗码 # 反复新暗码 # * 注：暗码为4-6位随意率性数字.（2）增长用户卡：按 * 编程暗码 # 1 读卡输入该卡代码 # * 注：卡的代码为001-999不可反复的三位数字,必需输入代码,不然该卡无效.如需持续增长卡,则在输完三位数的代码后不必按 # 直接读第二张卡. （3）删除用户卡（有三种办法）：A.按 * 编程暗码 # 2 0 0 0 0 # *删除全体用户卡;B.按 * 编程暗码 # 2 读卡 # * 删除被读的卡;C.按 * 编程暗码 # 2 该卡代码 # *删除遗掉的卡;（4）设置开门模式：按 * 编程暗码 # 3 0 0 # * 读有用卡开门按 * 编程暗码 # 3 0 1 # * 读卡加暗码开门按 * 编程暗码# 3 02# *读卡或暗码开门注：出厂设置为读卡或者暗码开门;（5）设置开门时光：按 * 编程暗码 # 4 X X # *注：XX为00-99,单位为秒,出厂设置为6秒.（6）设置公共开门暗码：按*编程暗码 # 5 新暗码 # 反复新暗码# *注：暗码为4-6位随意率性数字.注：以上设置在最后按 *之前按下一个键时的距离不能超过十秒5.应用办法（1）正常工作状况读一张有用卡即可开门;（2）假如需读卡加暗码的,则在读完卡后10秒钟内输入准确的暗码即可开门;（3）假如忘却编程暗码了,可应用主板上的跳线开关“RESET”来恢复出厂设置.先封闭电源将跳线开关拨到“ON”地位,再接通电源,蜂鸣器响三声后将跳线开关拨回“OFF”地位即可恢复出厂设置。
非接触式感应卡门禁使用说明书一、产品简介：本非接触式感应卡门禁控制器是现代先进的门禁系统之一。
它选用最新中央处理器（CPU）及大容量存储芯片，所有资料不会因断电而丢失；功能强大，具备感应卡开门、感应卡加密码开门、密码开门三种开门方式；门状态监视、输出报警、安全模式、防拆、感应卡加密码等完善的保安措施让用户更加安全；开门按钮、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。
本产品提供了一种安全自动的出入口管制方式，是商务机构、办公室、工厂、住宅、小区等场所的理想装置。
二、技术参数：三、声光指示：LED指示灯：内置蜂鸣器：四、设置及使用方法：1、初始密码：编程密码为9999。
2、进入编程状态：按进入编程状态。
3、功能设置：（1）修改编程密码：按注：密码为4-6位任意数字。
（2）增加用户卡：按注：卡的代码为001-999不可重复的三位数字，必需输入代码，否则该卡无效。
如需连续增加卡，则在输完三位数的代码后不必按直接读第二张卡。
（3）删除用户卡（有三种方法）：A、按删除全部用户卡；B、按删除被读的卡；C、按删除遗失的卡；（4）设置开门模式：按读有效卡开门按读卡加密码开门按读卡或密码开门注：出厂设置为读卡或者密码开门；（5）设置开门时间：按注：XX为00-99，单位为秒，出厂设置为6秒。
（6）设置公共开门密码：按注：密码为4-6位任意数字。
注：以上设置在最后按之前按下一个键时的间隔不能超过十秒5、使用方法：（1）正常工作状态读一张有效卡即可开门；（2）如果需读卡加密码的，则在读完卡后10秒钟内输入正确的密码即可开门；（3）如果忘记编程密码了，可使用主板上的跳线开关“RESET”来恢复出厂设置。
先关闭电源将跳线开关拨到“ON”位置，再接通电源，蜂鸣器响三声后将跳线开关拨回“OFF”位置即可恢复出厂设置。
附：安装接线图。
非接触式感应卡门禁使用说明书安装使用前请仔细阅读本说明书一、产品简介：本非接触式感应卡门禁控制器是现代先进的门禁系统之一。
它选用最新中央处理器（cpu）及大容量存储芯片，所有资料不会因断电而丢失；功能强大，具备感应卡开门、感应卡加密码开门、密码开门三种开门方式；门状态监视、输出报警、安全模式、防拆、感应卡加密码等完善的保安措施让用户更加安全；开门按钮、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。
本产品提供了一种安全自动的出入口管制方式，是商务机构、办公室、工厂、住宅、小区等场所的理想装置。
三、声光指示：1、初始密码：编程密码为9999。
2按进入编程状态。
3 （1按（2按如需连续增加卡，则在输完三位数的代码后不必按直接读第二张卡。
（3a、按b、按c、按（4按读有效卡开门按读卡加密码开门按读卡或密码开门（5 按（6 按注：以上设置在最后按之前按下一个键时的间隔不能超过十秒 5、使用方法：（1）正常工作状态读一张有效卡即可开门；（2）如果需读卡加密码的，则在读完卡后10秒钟内输入正确的密码即可开门；（3）如果忘记编程密码了，可使用主板上的跳线开关“reset”来恢复出厂设置。
先关闭电源将跳线开关拨到“on”位置，再接通电源，蜂鸣器响三声后将跳线开关拨回“off”位置即可恢复出厂设置。
附：安装接线图注：1、在安装接线时请先关闭电源，切勿带电操作！！2、正常情况下电锁是从电源控制器接出。
篇二：门禁cu-k05说明书门禁密码：2303 （四门一样）一、产品简介：本非接触式感应卡门禁控制器是现代先进的门禁系统之一。
它选用最新中央处理器（cpu）及大容量存储芯片，所有资料不会因断电而丢失；功能强大，具备感应卡开门、感应卡加密码开门、密码开门三种开门方式；门状态监视、输出报警、安全模式、防拆、感应卡加密码等完善的保安措施让用户更加安全；开门按钮、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。
门禁密码：2303 （四门一样）一、产品简介：本非接触式感应卡门禁控制器是现代先进的门禁系统之一。
它选用最新中央处理器（CPU）及大容量存储芯片，所有资料不会因断电而丢失；功能强大，具备感应卡开门、感应卡加密码开门、密码开门三种开门方式；门状态监视、输出报警、安全模式、防拆、感应卡加密码等完善的保安措施让用户更加安全；开门按钮、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。
本产品提供了一种安全自动的出入口管制方式，是商务机构、办公室、工厂、住宅、小区等场所的理想装置。
二、技术参数：序号项目指标1 工作电源直流：电压12V±10% 电流 <3 外型尺寸116mm×116mm×20mm4 重量130g5 环境温度0℃—60℃6 相对湿度20%—80%7 存储容量255张用户卡、1组开门密码8 读卡距离5－15CM9 读卡类型EM或EM兼容卡三、声光指示：LED指示灯：事件红灯绿灯正常状态每秒闪烁一次读有效卡亮读非法卡亮开锁亮键入按键亮进入编程亮编程确认亮内置蜂鸣器：事件说明鸣音读有效卡两次短鸣嘀嘀读非法卡一次长鸣嘀——键入按键有效一次短鸣嘀输入密码有效两次短鸣嘀嘀输入密码错误一次长鸣嘀——编程确认两次短鸣嘀嘀防拆报警连续长鸣嘀—嘀—嘀—四1、初始密码：编程密码为9999。
2、进入编程状态：按 * 编程密码 # 进入编程状态。
3、功能设置：（1）修改编程密码：按 * 编程密码 # 0 新密码 # 重复新密码 # * 注：密码为4-6位任意数字。
（2）增加用户卡：按 * 编程密码 # 1 读卡输入该卡代码 # *注：卡的代码为001-999不可重复的三位数字，必需输入代码，否则该卡无效。
如需连续增加卡，则在输完三位数的代码后不必按 # 直接读第二张卡。
（3）删除用户卡（有三种方法）：A、按 * 编程密码 # 2 0 0 0 0 # *删除全部用户卡；B、按 * 编程密码 # 2 读卡 # *删除被读的卡；C、按 * 编程密码 # 2 该卡代码 # *删除遗失的卡；（4）设置开门模式：按 * 编程密码 # 3 0 0 # * 读有效卡开门按 * 编程密码 # 3 0 1 # * 读卡加密码开门按 * 编程密码 # 3 0 2 # * 读卡或密码开门注：出厂设置为读卡或者密码开门；（5）设置开门时间：按 * 编程密码 # 4 X X # *注：XX为00-99，单位为秒，出厂设置为6秒。
感应卡式门禁（读卡器）使用说明书安装使用前请仔细阅读本说明书一、产品简介：本非接触式感应卡门禁控制器是现代先进的门禁系统之一。
它选用最新中央处理器（CPU）及大容量存储芯片，全新触摸式按键；功能强大，具备用户卡资料备份功能，可外接读卡器、可当读卡器输出Wiegand26信号，感应卡开门、感应卡加密码开门、密码开门三种开门方式；门状态监视、输出报警、安全模式、防拆、感应卡加密码等完善的保安措施让用户更加安全；开门按钮、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。
四、设置及使用方法：1、初始编程密码为9999。
2按进入编程状态。
3、功能设置（需在编程状态下）：（1按注：密码为4-8位任意数字。
（2按注：如需连续增加用户卡，则在按读卡后不必按直接读下一张卡。
（3按删除全部用户卡；按删除被读的卡；按删除遗失的卡；卡号：带喷码的卡号为前一组数字的后6位数。
（4按读卡开门按读卡加密码开门按读卡开门或者密码开门注：出厂设置为读卡或密码开门；（5按注：XX为00-99，单位为秒，出厂设置为6秒。
（6）设置报警时间：按注：XX为00-99，单位为分钟，出厂设置为3分钟。
（7按关闭此功能按开启此功能注：门状态监视需配合门磁开关，开启此功能时有如下两种功能: A、如果输入正确密码开门后忘了关门则蜂鸣器会鸣叫提示使用者关门；B、如果门被非法打开，则会启动报警信号输出，同时蜂鸣器鸣叫警示。
出厂设置此功能为关闭。
（8按关闭此功能按连续读十张非法卡或者读有效卡后连10分钟。
按连续读十张非法卡或者读有效卡后连续四次输入错误密码，启动报警信号输出。
注：出厂设置此功能为关闭（9按注: 开门密码:4 - 8位XX为密码序号01-15（10按注：以上任何设置完成后都必须在一分钟内按储存5、备份及恢复用户卡：断开电源，将另外配备的存储IC插入到“IC 3”的插槽内（注意IC缺口方向），再接上电源：按蜂鸣器响三声后断电取出IC；按蜂鸣器响三声后断电取出IC注：用户卡备份时，如存储IC内还有其他用户卡，则是叠加方式存储；用户卡恢复时，如控制器上还有其他用户卡，则是以覆盖方式恢复6、外接读卡器和输出输出Wiegand26信号：（1）接口插座【W26-IN】：此接口可外接一个读卡器，形成内外读卡的控制方式。
