6、诺西LTE FDD开通手册RL5

FDD-LTE安装指导手册CONTENTSCONTENTS1文档修改历史 (4)2FDD-LTE无线子系统工程系统框架 (5)3BBU安装指导 (7)3.1BBU总体结构 (7)3.2BBU安装方式 (8)3.2.1BBU机架加固方式 (8)3.2.2BBU对墙加固 (9)3.3BBU散热空间 (11)3.4机架加固 (12)3.5机架布局 (12)3.6电源线的连接 (14)3.7接地线的连接 (16)3.8电缆连接 (16)3.8.1PTN传输光纤连接 (17)3.8.2BBU和RRU光纤连接 (18)3.8.3网线的连接 (19)4RRU的安装场景 (19)5RRU 2T/4R安装指导 (20)5.1总体结构 (20)5.2RRH散热空间 (21)5.3安装方式 (22)5.3.1抱杆安装 (22)5.3.2挂墙安装 (24)5.3.3落地支撑安装方式 (25)5.4RRU底部接口类型 (26)5.4.1电源线的连接 (26)5.4.2接地线的连接 (30)5.4.3光纤连接 (31)5.4.4R2TC光纤防水套管制作方法 (32)5.4.5电缆卡具的安装 (36)5.4.6RF跳线连接 (38)6GPS安装 (40)6.1GPS天线的制作 (41)6.2GPS馈线的连接 (42)6.3GPS馈线接地要求 (42)6.4GPS避雷器的安装 (43)7防雷箱的安装 (46)7.1防雷箱的安装方式 (46)7.2防雷箱的电缆连接 (47)8AC/DC的安装 (49)8.1AC/DC接地线连接 (51)8.2对墙安装 (52)8.3抱杆安装 (53)9天线安装 (55)9.1天线4端口2T4R (55)9.2天线安装材料 (56)9.3安装工具 (56)9.4天线安装 (56)文档修改历史1文档修改历史日期 版本 作者 描述 审核 2013－5 01 张雄 创建文档2013－7 02 王卉 增加2T4R天线 张雄开箱流程2开箱流程开箱过程需要有设备接收方（用户方）、监理方、设备供应方人员到场共同监督开箱。

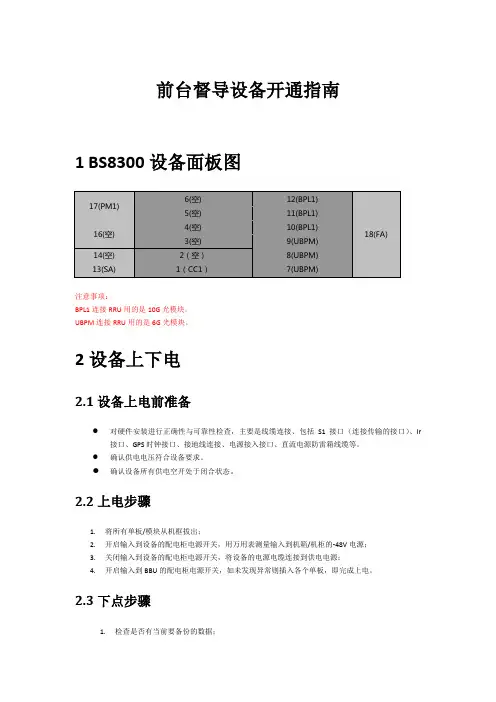

前台督导设备开通指南
1 BS8300设备面板图
注意事项：
BPL1连接RRU用的是10G光模块。

UBPM连接RRU用的是6G光模块。

2设备上下电
2.1设备上电前准备
●对硬件安装进行正确性与可靠性检查，主要是线缆连接、包括S1接口（连接传输的接口）、Ir
接口、GPS时钟接口、接地线连接、电源接入接口、直流电源防雷箱线缆等。

●确认供电电压符合设备要求。

●确认设备所有供电空开处于闭合状态。

2.2上电步骤
1.将所有单板/模块从机框拔出；
2.开启输入到设备的配电柜电源开关，用万用表测量输入到机箱/机柜的-48V电源；
3.关闭输入到设备的配电柜电源开关，将设备的电源电缆连接到供电电源；
4.开启输入到BBU的配电柜电源开关，如未发现异常则插入各个单板，即完成上电。

2.3下点步骤
1.检查是否有当前要备份的数据；
2.关闭PM模块上的电源开关；
3.断开输入到设备的配电柜电源开关。

3单板说明
3.1 CCC面板接口说明
3.2 CCC面板指示灯说明
3.3基带处理单板BPL1/UBPM接口说明BPL1是支持LTE网络的基带处理板；
3.4基带处理单板指示灯状态说明
3.5 R8868E接口说明
3.6R8868E指示灯状态说明
4 RRU与天线接口说明。

基站调测操作命令1进入CRT:2重启BBU：命令：reboot3重启RRU:登陆RRU：telnet 192.168.254.129 2323（1小区）telnet 192.168.254.137 2323（2小区）telnet 192.168.254.141 2323（3小区）3.1重启RRU:命令： Mcu –r 1 63.2查看BBU或RRU存活时间（起来多久）：命令： Uptime3.3查看小区RRU发射功率：命令：运行脚本RRU_power.vbs3.4查看光纤同步状态：命令：routersh –stat4查看基站3小区校准：1小区为：12442小区为：13443小区为：1444打开BTSLOG:步骤如下：BTSLOG存放在C:/TEMP/BTSLOG中5修改小区功率：用FTP登陆到BBU中，打开SCF.XML文件，搜索txpowerscaling，将其改为： 4024 ：满功率 0db2845：半功率 3db2012：半半功率 6db将SCF.XML打入BBU，重启基站。

或通过Site Manager6打开BTSLOG端口：7修改切换参数a3TimeToTrigger：服务小区达到切换条件后保持多长时间后切换（触发时延）。

cellIndOffServ:服务小区CIO参数（OCS）cellIndOffNeigh：邻小区CIO参数(OCN)offsetFreqIntra:同频小区切换参数(OFS)A3切换条件发起：Mn+Ofn+Ocn>Ms+Ofs+OcsA3切换条件停止：Mn+Ofn+Ocn<Ms+Ofs+Ocs通过sitemanager修改方法如下：1、修改OCN2、修改OCS3、修改a3TimeToTrigger8Sitemanager基站升级步骤1、进入Sitemanager ----software—Update SW to BTS Site---如下图：注意:选择升级包时，升级包路径不能有中文，否则会出错。

诺西OMCR操作手册Mmusermmuser_11.网管系统软件安装（OSS 5.4 CDSET1）1.1安装流程安装流程严格按照以下NSN OSS5.4 CD1 升级标准手册执行。

OSS5.4 CD1Customer Installatio1.2详细工作步骤安装时间说明：以上时间为正常安装情况下预估计时间。

1.3安装完成后测试•安装完成后对所有网元的告警、测量信息进行检查，确保所有网管数据都能正常接收。

•安装完成后对系统主机状态进行检查，确保系统负荷工作正常。

•安装完成后对与网管连接的各系统进行检查，确保连接工作正常。

•安装完成后确保上层网管可以正常获取测量和告警数据信息。

1.4安装保障•调整当天有诺西工程师进行现场配合。

•记录调整过程中所有操作，以及检查告警的log日志。

•调整过程中如遇紧急问题，可联系系统工程师通过TELNET的方式进行远程支持。

调整后第二天观察系统情况，如遇紧急问题可进行现场处理。

1.5应急倒回方案•初次安装无法倒回，若安装过程中出现系统故障等，不能在短时间内解决的，可选择重新安装。

2.告警查询2.1iOMS告警提取iOMS上查看网元当前和历史告警（此方法仅适用于ENodeB，可导出查询结果）●在本机上安装Application Launcher Client 2（安装软件setupwin32.exe），双机打开。

●Network Element输入10.210.48.56，Login name输入Nemuadmin，Password输入nemuuser，点击login。

双机打开Fault Managerment。

●实时查看当前active alarms，导出可按save键。

●导出按save键，输入filename即可。

●查看历史告警，点击get alarms history（可选择指定告警时间，网元，告警号），然后在alarm history里面查看告警，保存方式同上。

F频段开通指导一．开通步奏：（1）单独LTE站点1.查询单板信息，确认是否需要升级BBU（DSP BRDVER)一般不需要升级2.执行添加脚本如果以下两行执行不下去，就先将整个TD开通脚本先跑进去，再执行删除脚本，再执行添加脚本。

ADD BRD: SN=2, BT=UBBP, WM=TDD_CONVERGE;ADD BRD: SN=3, BT=UBBP, WM=TDD_CONVERGE;添加脚本一般除了添加GPS没法执行过去，其他都执行成功。

3.按照拓扑图连好TDS BBU到RRU的光纤4.查询基站模式（LST NODEB）基站模式=跨框双模RRU加载控制权开关=有加载控制权5.查询BBP配置信息（LST BBP)柜号框号槽号工作模式0 0 2 时分双工汇聚0 0 3 时分双工汇聚6.查询RRU（LST RRUCHIAN)链环号断点位置1 断点位置2 CPRI线速0 无效值无效值 6.11 无效值无效值 6.12 无效值无效值 6.17.DSP IUBCP 检查IUB接口链路状态，正常为可用。

（2）TD和LTE共天馈。

若已经开通TD，需要加入LTE，则需要先执行删除脚本，再执行添加脚本，其他都和单独LTE步奏一样。

注意执行脚本前要通知RNC工程师或网管断站，开通LTE后要通知RNC工程师或网管开站，同时删掉添加脚本中多余的载波资源，一般一扇区留三个载波资源就行，否则会造成Licence不足。

删除脚本.txt添加脚本.txtLCR8.0宏站脚本(1).txt京信AF.txt宇通AF.txt必用命令.txt常用命令.txt7.0LMT.MML。

诺西基本操作指导书诺西远程客户端登陆1、电脑IP地址修改2、打开电脑远程连接（快捷键：Windows+R）3、编辑远程桌面备注：远程客户端最大LISENCE用户数未10个，超过该数量则无法登陆。

登陆ENODEB，查看、修改参数1、登陆BTS Site Manager2、登陆界面后可查看小区状态、告警及告警原因3、点击绿色灯泡，查看CI、PCI、带宽、功率上下行中心频点等4、进入Site Manager后，点击最左边的Commissioning，进入配置介面。

勾选BTS site下BTS，选择Reconfiguration，点击Go to Radio Netwok Configuration page5、查看、修改LNBTS、LNCEL、LNADJ级参数附件为各参数所在级及简介：RL35_Parameter.xls6、功率、TM模式查看、修改备注：修改功率时一定要确认ENODEB是否共址，如果共址需与TD侧协商L TE站点开启DRX功能1.LTE站点开启DRX功能指导书.docxTD-L TE_CSFB配置2.TD-LTE_CSFB配置指导_R8.docx4G与3G互操作添加3.4G与3G互操作添加.docxL TE_MR功能开启配置4.LTE_MR功能开启配置指导书.docx4G与2G3G互操作及邻区添加4G与2G3G互操作及邻区添加.docx开启异频切换开启异频切换.docx中国移动TD-L TE重点优化参数配置指导手册附件3：中国移动TD-LTE重点优化参数配置用PLSQL Developer提取数据登陆用PLSQL Developer，进去后点击File→New→SQL Window，输入脚本，点击执行用Mozilla Firefox查询数据登陆OMC，选择Configuration, → CM Operation Manager选择菜单栏，Upload,→ NewUpload, 同步最新的网管数据选择LTE相关网元，点击（2）全选按钮选择所有网元，点击（3）开始进行数据更新。

LTE-FDD手动开站指导1、启动客户端服务器地址即为OMC-IP地址。

2、OMC关键参数设置2.1创建网元右键单击配置管理->服务器IP，选择“创建子网”，弹出的界面中设置子网ID即可。

右键单击新建的子网，选择“创建网元”，在弹出的界面中进行网元参数配置。

完成此步骤后前后台会建立连接：2.2 PLMN点击“修改区0”会在左下方显示如下内容。

2.3 系统参数系统参数、节电参数、时间配置和SON功能开关对象按默认配置即可，射频单元系统参数无需配置。

2.4设备双击“设备”会在右侧弹出“物理视图”界面，点击下图左侧红色标识添加所需设备。

添加编号为59的PB1000如下图：添加编号为60的PRRU操作如下图：商用配置添加完成的1个PB、6个PRRU示意图如下：2.5时钟设备2.6光口设备注意项1：根据实际情况，一个BBU连接几个PB就建立几个光口设备，最多3个；注意项2：BPL1的单板制式必须配置为IQ压缩；注意项3：BPL1光口必须为10G.每个光口设备设置，BPL1光口必须为10G：2.7 PB光口设备2.8 光纤(BPL1与PB连接设置)BPL1接一个PB时的配置如下，需要接多个PB时可以通过增加配置实现。

2.9 以太网口连线(PB与PRRU连接设置)PB与52号PRRU连接设置如下：商用场景1个PB接6个PRRU配置如下图：2.10物理层端口2.11以太网链路层2.12 IP层配置注意项：IP地址是指ENB ID2.13 DSCP与COS映射默认配置即可。

2.14带宽资源组注意项：出口最大带宽（Mbps）：1000（与以太网发送带宽一致）。

2.15带宽资源默认配置即可。

2.16 信令和业务-> SCTP注意项：本端端口号：6 + 网管IP最后一串字符；远端端口号：6 + 远端地址第3位；远端地址：需根据所在实验室环境查询。

2.17业务与DSCP映射2.18 OMC通道注意项1：OMC服务器地址，即为OMC- IP；注意项2：OMC子网掩码:255.255.255.0。

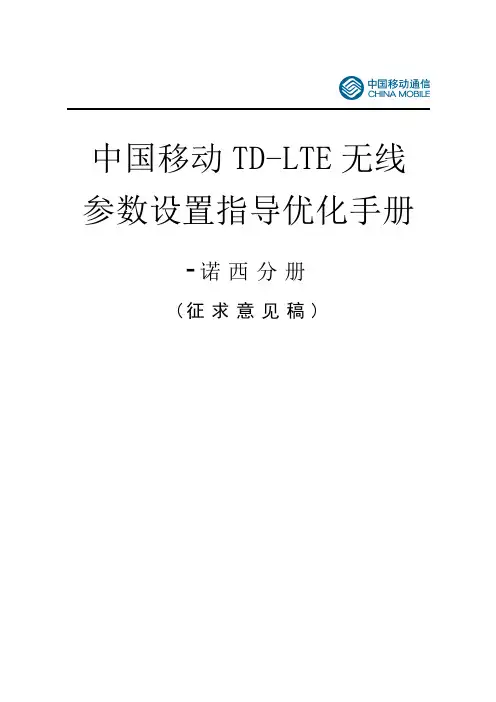

中国移动TD-LTE无线参数设置指导优化手册-诺西分册(征求意见稿)目录1前言 (5)1.1关于本书 (5)1.1.1目的 (5)1.1.2读者对象 (5)1.1.3内容组织 (5)2全文参数影响范围和影响级别的解释 (6)2.1规范性引用文件 (6)2.2术语、定义 (7)3呼叫流程定时器 (9)3.1T300（T IMER T300） (9)3.2T301（T IMER T301） (11)3.3T302（T IMER T302） (12)3.4T310（T IMER T310） (13)3.5N310（N310） (15)3.6N311（N311） (16)3.7T311（T IMER T311） (17)4小区、帧、信道配置 (19)4.1TDD S PEC S UBF C ONF（TDD S PECIAL S UBFRAME C ONFIGURA TION） (19)4.2TDD F RAME C ONF（TDD S UBFRAME C ONFIGURATION） (20)4.3DL C ELL P WR R ED (22)4.4P M AX（M AXIMUM OUTPUT POWER） (23)4.5MAX N R S YM P DCCH（M AXIMUM NUMBER OF OFDM SYMBOLS FOR PDCCH） (24)4.6ACT C ONV V OICE (26)4.7ACT C IPHERING (27)4.8CIPHER P REF L (28)4.9INTEGRITY P REF L (29)4.10C HANNEL BANDWIDTH TDD (30)4.11EARFCN (32)5系统消息 (34)5.1P HY C ELL I D(P HYSICAL CELL ID OF CELL) (34)5.2MCC(MCC IN PLMN IDENTITY INCLUDED IN GU GROUP ID) (35)5.3MNC(MNC IN PLMN IDENTITY INCLUDED IN GU GROUP ID) (36)5.4MNC L ENGTH (MNC LENGTH IN PLMN IDENTITY INCLUDED IN GU GROUP ID) (37)5.5TAC(T RACKING AREA CODE OF CELL SERVED BY NEIGHBOR E NB) (38)5.6LN B TS I D (M ACRO E NB IDENTIFIER) (39)5.7LCR I D (L OCAL CELL RESOURCE ID) (40)5.8EUTRA C EL I D (E-UTRAN CELL IDENTIFIER) (41)6随机接入 (43)6.1PRACH C ONF I NDEX（PRACH CONFIGURA TION INDEX） (43)6.2PRACH CS（PRACH CYCLIC SHIFT） (44)6.3ROOT S EQ I NDEX（RACH ROOT SEQUENCE） (45)7UL DL调度 (47)7.1D OWNLINK SCHEDULER TYPE (47)7.2UL T ARGET B LER（UL AMC TARGET BLER） (48)7.3MIN B ITRATE D L（M INIMUM BITRATE DOWNLINK） (49)7.4MIN B ITRATE U L（M INIMUM BITRATE UPLINK） (50)7.5CQI P ER N P (51)7.6MAX N UM U E D L（M AXIMUM AMOUNT OF USERS PER TTI IN DL） (52)7.7MAX N UM U E D L D W PTS（M AXIMUM A MOUNT O F U SERS P ER TTI I N DL D W PTS） (54)7.8MAX N UM U E U L（M AXIMUM AMOUNT OF USERS PER TTI IN UL） (55)7.9MAX B ITRATE D L（M AXIMUM BITRA TE DOWNLINK） (56)7.10MAX B ITRATE U L（MAX B ITRATE U L） (57)7.11ULAMC E NABLE (58)7.12ULA TB E NABLE (59)7.13ENABLE U L16Q AM (60)7.14INACTIVITY T IMER (61)7.15INI M CS D L (62)7.16INI M CS U L (63)7.17INI P RBS U L (65)7.18DL TARGET BLER (66)7.19E NABLE 64QAM IN DOWNLINK (67)7.20E NABLE DL AMC (68)7.21E NABLE OLQC (70)8准入控制 (71)8.1MAX N UM A CT D RB（M AX NUMBER ACT DRB） (71)8.2MAX N UM A CT UE（M AXIMUM NUMBER OF ACTIVE UE S） (73)8.3MAX N UM R RC（M AXIMUM NUMBER OF RRC CONNECTIONS） (74)9移动性管理 (75)9.1THRESHOLD1（T HRESHOLD TH1 FOR RSRP） (75)9.2T HRESHOLD3（T HRESHOLD TH3 FOR RSRP） (77)9.3T HRESHOLD3A（T HRESHOLD TH3A FOR RSRP） (78)9.4A3OFFSET (79)9.5A3R EPORT I NTERV AL (80)9.6A3T IME T O T RIGGER (81)9.7A5R EPORT I NTERV AL (83)9.8A5T IME T O T RIGGER (84)9.9ACT LTES1H O (85)9.10ACT I F H O (86)9.11ENABLE B ETTER C ELL H O (87)9.12ENABLE C OV H O (88)9.13INTR F RQ C EL R ES (89)9.14C ELL RESELECTION PROCEDURE HYSTERESIS V ALUE (91)9.15C ELL RESELECTION TIMER (92)10功率控制 (93)10.1P0N OM P UCCH（N OMINAL POWER FOR UE PUCCH TX POWER CALCULATION） (93)10.2P0N OM P USCH（N OMINAL POWER FOR UE PUSCH TX POWER CALCULATION） (95)10.3ULPC A LPHA (96)10.4E NABLE CLOSED LOOP UPLINK POWER CONTROL (97)11传输模式控制 (100)11.1DL B EAM F ORMING A LGORITHM（D OWNLINK BEAM FORMING ALGORITHM） (100)11.2RI E NABLE（R ANK INDICA TION REPORTING ENABLE） (101)11.3MIMO C L R I T H U（R ANK THRESHOLD FOR ACTIV ATION OF CL MIMO2CW MODE） (102)11.4MIMO O L R I T H U(R ANK THRESHOLD FOR ACTIV ATION OF OL MIMO SM) (103)11.5MIMO C L R I T H D(R ANK THRESHOLD FOR FALLBACK TO CL MIMO1CW MODE) (104)11.6M IMO O L R I T H D(R ANK THRESHOLD FOR FALLBACK TO MIMO DIVERSITY) (105)11.7MIMO C L C QI T H U (107)11.8MIMO O L C QI T H U (108)11.9MIMO C L C QI T H D (109)11.10MIMO O L C QI T H D (110)11.11SOUND R S E NABLED (111)11.12D OWNLINK MIMO M ODE (112)12《LTE无线网优参数集》 (115)13《TD-LTE无线参数指导优化手册》 (115)1前言1.1关于本书1.1.1目的本文主要介绍了诺基亚TD-LTE系统RL35TD版本的网络优化各个相关专题的主要参数，对参数进行介绍和分析，旨在帮助读者理解和使用系统中的参数，提高系统性能。

LTE-FDD后台操作指导书M2000日常操作指导MML命令操作：1.1 MML常用命令小区状态查询DSP CELL:;（动态查询）LST CELL (静态查询)去激活小区DEA CELL激活小区ACT CELL简便告警查询LST ALMAF查询自适应参数配置LST MIMOADAPTIVEPARACFG修改自适应参数配置MOD MIMOADAPTIVEPARACFG查询eNodeBIDLST ENODEBFUNCTION查询TACLST CNOPERATORTA查询ANR切换开关:LST ENODEBALGOSWITCH开启ANR开关:MOD ENODEBALGOSWITCH: AnrSwitch=IntraRatEventAnrSwitch-1; 查询导频功率和PBLST PDSCHCFG:查询PALST CELLDLPCPDSCHPALST GLOBALPROCSWITCH:;--查询基于X2信息更新网元配置参数开关MOD GLOBALPROCSWITCH: X2BasedUptENodeBCfgSwitch=ON;---打开基于X2信息更新网元配置参数开关；MOD GLOBALPROCSWITCH: X2SonLinkSetupType=X2_OVER_S1;---修改X2自建链方式1.2 常用模块加载打开应用面板---》应用中心---》“常用模块加载”常用模块：1.3 打开MML操作界面打开应用面板---》我的收藏---》MML命令-跟踪和维护传统界面：在下拉菜单中，选择LTE对应的站型，选择相应的站点，可只选择一个，也可同时选择多个。

在下图左下方的MML命令导航树中，可选择相关的MML命令。

1.4 小区操作1.5 查询小区状态：DSP CELL:;（动态查询）可用来查询小区是否正常工作状态LST CELL (静态查询)可用来查询小区PCI、频点、带宽等信息；LST PDSCHCFG:;（导频发射功率、PB查询）LST CELLDLPCPDSCHPA:;（PA查询）LST EUTRANINTRAFREQNCELL:;（同频邻区查询）LST EUTRANEXTERNALCELL:;（外部小区查询）LST UTRANNCELL:;（4G加3G邻区查询）LST UTRANNFREQ:;（4G加3G频点查询）LST UTRANEXTERNALCELL:;（4G加3G外部小区查询）1.6 去激活小区：DEA CELL:LOCALCELLID=0;1.7 激活小区：ACT CELL:LOCALCELLID=0;1.8 加载及去加载加载100%命令：MOD CELLPDCCHALGO:LOCALCELLID=0,VIRTUALLOADPRO=100; MOD CELLPDCCHALGO:LOCALCELLID=1,VIRTUALLOADPRO=100; MOD CELLPDCCHALGO:LOCALCELLID=2,VIRTUALLOADPRO=100; ADD CELLSIMULOAD:LOCALCELLID=0,SIMLOADCFGINDEX=9; ADD CELLSIMULOAD:LOCALCELLID=1,SIMLOADCFGINDEX=9; ADD CELLSIMULOAD:LOCALCELLID=2,SIMLOADCFGINDEX=9;去掉加载命令：MOD CELLPDCCHALGO:LOCALCELLID=0,VIRTUALLOADPRO=0; MOD CELLPDCCHALGO:LOCALCELLID=1,VIRTUALLOADPRO=0; MOD CELLPDCCHALGO:LOCALCELLID=2,VIRTUALLOADPRO=0; RMV CELLSIMULOAD:LOCALCELLID=0;RMV CELLSIMULOAD:LOCALCELLID=1;RMV CELLSIMULOAD:LOCALCELLID=2;加载100%命令执行1.勾选需要加载的网元2.输入加载命令(加载百分比需要按实际测试要求)3.运行命令4.运行结果通过MOD CELLPDCCHALGO(查询PDCCH算法参数)和LST CELLSIMULOAD(查询小区模拟负载控制配置参数) 命令查询,此步骤必须查询去加载100%命令执行1.勾选需要去加载的网元2.输入去加载命令3.运行命令4.运行结果通过MOD CELLPDCCHALGO(查询PDCCH算法参数)和LST CELLSIMULOAD(查询小区模拟负载控制配置参数)命令查询,此步骤必须查询5.告警查询通过查询活动告警(LST ALMAF) 命令查询去加载后是否还存在小区模拟负载告警注意:加载时间过长或站点温度环境不佳会导致网元断链1.9 实时用户数查询小区实时用户数查询命令：DSP ALLUEBASICINFO:;1.10 修改ANR开关查询ANR切换开关:LST ENODEBALGOSWITCH开启ANR开关:MOD ENODEBALGOSWITCH: AnrSwitch=IntraRatEventAnrSwitch-1;1.勾选需要开启ANR的网元2.输入开启ANR命令(MOD ENODEBALGOSWITCH: AnrSwitch=IntraRatEventAnrSwitch-1;)3.运行命令4.运行结果通过通过查询eNodeB级算法开关(LST ENODEBALGOSWITCH)命令查询修改结果1.11 告警1.11.1查询活动告警1.11.2查询活动告警命令：LST ALMAF：1.11.3登陆网管进入我的收藏菜单界面，单击MML命令-跟踪和维护。

NOKIA 5G18A_B4R4软件基站开通流程及注意事项Contents1.前言 (3)2.软件 (3)2.1软件列表 (3)3.硬件介绍 (4)3.1CU硬件介绍 (4)3.2DU硬件介绍 (5)3.3AAU硬件介绍 (6)3.4gNB配置方案 (7)3.4.1 1 CU-3DU-3Cell (7)3.4.21CU-1DU-1Cell (7)3.4.31CU-1DU-3Cell (8)4. 开通流程 (9)5. gNB(RCP)开通步骤 (10)5.1 创建gNB (10)5.2 导入SCF文件 (10)5.3 告警和状态检查 (11)6. 注意事项 (13)7.附录-SCF文件说明 (13)参考文档：Ref (1)：5G18A软件开局指导 v2.2.11. 前言本手册基于5G18A 4.1144.36-R4-B4-NSA版本，如版本不同请注意区别。

本文仅关注gNB的开通流程，CU的安装调测配置请参考《5G18A软件开局指导 v2.2.1》。

组网的功能配置图如下，目前现网实施的option 3a/x NSA组网。

注意由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

2. 软件2.1 软件列表本表为5G18A B4R4开站所需网元的软件版本。

3. 硬件介绍3.1 CU硬件介绍•使用Airframe刀片服务器组成•机柜尺寸（19寸42U）：1991*600*1070毫米•机柜重量：325公斤•满配功耗：4325W•电源输入：交直流可选•单CU配置DU数：最多10个（现阶段软件版本）•Control node: •Compute node: •TOR switch:3.2 DU硬件介绍•AirScale室内型DU设备包含一下设备：• 1 AirScale机框AMIA•支持2G/3G/4G/5G•支持8插槽•1…6 AirScale基带板ABIL•基带容量单元•支持8x 100MHz MIMO•2x QSFP+: 8x9.8 Gbps CPRI前传能力•1…2 AirScale主控板ASIK•主控单元•2x SFP10: 回传接口•48 V直流输入•建设方式：19寸机柜，抱杆挂墙，室外机柜等•尺寸（19” 3U ）：447*400*128毫米•重量：最小10.1公斤，最大23.5公斤•IP20防护•工作温度：-5 °C到55 °C3.3 AAU硬件介绍•集成天线的5G射频模块•192天线阵子•数字波束赋形•工作频段：3.3 GHz ... 3.6 GHz•工作带宽：100 MHz•最大载波带宽： 100 MHz•下行最大调制方式：256 QAM•上下行最大调制方式：64 QAM•最大通道数：64•MIMO流数：16•最大输出功率：35 dBm per TX （总共200 W）•最大EIRP ：77 dBm•IP65防护•工作温度：-40到55 °C•重量：47公斤•尺寸：850*460*144毫米•功耗：1400W•供电方式：48V直流•散热方式：散热片3.4 gNB配置方案3.4.1 1 CU-3DU-3Cell目前现场的主要配置：3.4.2 1CU-1DU-1Cell现场测试的配置：3.4.3 1CU-1DU-3Cell现场最终希望实现的配置，目前。

LTE-FDD设备规范开通流程目前开站掌握有三种配置方法：模板导入法、按步骤配加法、快速粘贴修改法；模板导入方法工程刚开始大家普遍操作的一种开站方法，这里就不做详细介绍；我们重点介绍按步骤配加法和快速粘贴修改法两种方法的细节。

按步骤配加法：按步骤配加法是常用一种方法，也是大家必须熟练掌握的一种方法，因为站点设计不同，有2T4R、2T2R，2个小区或者单小区，也有室分站点下挂3~6个RRU，每个站点配置不同所以我们必须熟练掌握此方法。

一、创建网元配置管理界面---子网----创建网元，弹出如下界面：需要更改的参数：1、网元ID（数据规划）2、网元类型（BS8700/BS8800/BS8900A/BS8900B/BS8906/BS8912）3、网元ip地址（数据规划）4、网元名称（数据规划）5、运维状态（开通）二、运营商1．找出创建的网元，申请权限如下2．添加运营商双击运营商—设置运营商名称（中国电信）--保存3．创建运营商—PLMN：添加移动国家码：460；移动网络码：11三、系统参数：SON功能开关对象→打开传输自建链开关配置四．设备添加1. 添加B200单板：双击设备→出现8200机架→添加电源模块（PM）、监控模块（SA）、主控板（CCC）、基带单板（BPL1）C单板添加时钟设备集、添加时钟设备：3. CCC单板添加时间设备集、时间设备，NTP服务器地址6.53.66.1624. BPL1单板光口速率修改，8700 光口速率6G、8800 光口速率2.5G5.点击图标创建RRU R8862A S1800(A4A)，依次添加3块RRU6. RRU PowerOutlet集开关7. 基站附属设备→天线物理实体对象添加8. 设备→基站附属设备→射频线添加，每个RRU添加1和4通道口（TX/RX）9. 设备→基站附属设备→光纤→增加光纤连接（根据每个和BPL1的对应关系连接）五、传输网络：1. 物理层端口添加2. 以太网链路层添加3. IP传输层配置4. 带宽资源组添加、带宽资源5. 信令和业务配置，SCTP端口号36412，选择相应IP层配置，相应带宽资源，远端地址6.53.66.128/6.53.64.128，出入流个数6，无线制式LTE FDD6. OMC通道添加2条六、无线参数设置1、创建FDD、增加LTE FDD ID、用户标识、基站名称：宏站的时候和用户标识一致2、增加基带资源增加射频口对象：若2T4R每个RRU的四个基带全加，2T2R只加每个RRU的1、4基带关联的基带设备：与RRU的连接对应关系其他的默认3、添加小区参数添加用户标识：区域_网元ID_（0、1、2）别名：区域_基站名_（1、2、3）小区标识：48、49、50PLMN列表：选择国家网络码和移动网络码基带资源配置：选择相应的基带资源物理小区识别码（PCI）：规划跟踪区域码(TAC)：规划频段指示：3上行链路的中心频率：1772.5下行链路的中心频率：1867.5到此，按照规划数据把基站数据添加完成，根据现场人员提供的EID序列号，添加DHCP.七．添加DHCP：配置管理---右键----DHCP管理—新建序列码：EID的序列码（CCC单板的序列号）管理网元ID、网元名称、VLAN ID、网元IP地址、网元子网掩码、网元网关、OMC 服务器地址、OMC服务器网关是规划参数八、基站建链版本更新基站建链后，需要在配置管理中整表同步，基站重启（大约10分钟左右），查询基站版本，版本显示如下：升级版本----下载---预激活—激活生效下载版本是要选择软件版本和固件版本同时下载，下载成功后完成，进行预激活和激活生效时，只选择软件版本。

诺西LTE OMC基本操作一、4A平台登录及远程桌面操作首先：登入4A平台——》进入10.212.247.212服务器（包含：慈溪、余姚、镇海、北仑片区）进入10.211.231.62/10.212.193.27服务器（包含：江东、海曙、江北、鄞州片区）图1: 当前是4A平台界面，1为OMC2对应10.212.247.212服务器，OMC4对应10.211.231.62服务器；2为OMC3对应10.212.193.27服务器。

图2：选择10.212.247.212服务器上的“登录”上的“”图标单击——》选择MSTSC——》单击图标，按照下面步骤依次进行，进入远程桌面。

图3：单击“”图标后等待几秒会跳出远程桌面连接对话框——》首先选择本地资源——》全部都勾选上——》再点击“连接”，进入服务器界面。

图4：进入10.212.247.212服务器后，点击用户名对话框，输入个人密码。

图5：在空白处，输入个人设置的密码，进入10.212.247.212服务器。

图6：进入4A远程桌面10.212.247.212服务器后——》单击远程桌面“火狐浏览器”输入网管网址。

二、网管平台界面及操作下面为3个网管网址以及对应的片区输入：https:///authentication/Login（包含：慈溪、余姚、镇海、北仑片区站点）https:///authentication/Login（包含：江东、海曙、江北、鄞州片区部分站点）https:///authentication/Login（包含：江东、海曙、江北、鄞州片区主要市区站点）输入个人用户名：zsb_xn；输入密码：zmcc!123图7：当前为https:///authentication/Login网管网址，输入网管网址之后，显示r04对话框，Login name(用户名) Password(密码)如：输入个人用户名：zsb_xn；输入密码：zmcc!123注意事项：如果第一次登录网管平台，先输入用户名和默认密码，之后网管会跳出重新设置新密码对话框，输入两遍新密码，再确定；图8：进入r04网址后，出现当前界面——》选择“Moniorting”(主要是开工程模式或查看基站状态等)；Configuration(主要是单个基站参数修改或多个基站批量修改等)图9：双击“Moniorting”——》出现对话框——》选择“确定”图10：选择确定后，耐心等待。

诺西详细开站流程建站步骤注意事项：1、PrimeSite的O&M信令时隙和载频时隙分别建在25－2和25－0时隙。

如果创建在其他时隙，基站无法开启。

2、PrimeSite的信令时隙和载频时隙必须建立在同一个BCSU上,否则无法开启。

3、本word主要针对其它站型，PrimeSite的建站步骤跟其它基站有较多差异，详见PrimeSite 建站步骤.doc1、创建O&M信令链路（即创建BCF信令）ZDSE:BF012:BCSU,5:62,1:16,249-31,0:;注：BF012是BCF的信令名称，5个字符，一般采用”BF”+三位BCF号的命名方式5是BCSU号，每个BCSU最多支持110TRX和110信令链路，使用哪个BCSU无所谓，分布平衡是主要的，每个小区的所有信令链路（即O&M和TRX信令链路等）可以分布在不同BCSU上62表示这是O&M信令，TRX对应的则是0，没有SEG/BTS级信令1，一般O&M信令都取1，TRX则是跟其板号对应，即第n块TRX取n16表示这是16K信令(O&M信令是16K信令)，现网TRX都是32K信令249表示ET号，即这个基站使用哪个BSC ET31表示ET端口时隙，一般ET的32个时隙中最后一个实隙配给O&M信令使用0表示该信令使用的是该时隙的第0个子时隙，O&M 信令使用第0、2、4、6个，一般用02、创建载频信令链路ZDSE:T1012:BCSU,2:0,1:32,249-25,0:;ZDSE:T2012:BCSU,6:0,2:32,249-25,4:;ZDSE:T3012:BCSU,3:0,3:32,249-26,0:;ZDSE:T4012:BCSU,1:0,4:32,249-26,4:;注：T1012是TRX的信令名称，5个字符，一般采用“T“+1位TRX号+3位BCF号的命名方式。

TRX号的命令规则为第n块载频就使用n为TRX号，n依次为1~9、A~Z 2是BCSU号，同一BCF号的不同TRX信令可以在不同BCSU上32表示这是32K信令，现网TRX都是32K信令25,0是ET子时隙，TRX信令实隙从ET实隙的25-0开始往后排，2块载频共用一个ET实隙，分别占用0和4两个子实隙。
