生物接触氧化法设计参数设计参数是生物接触氧化法处理废水时必须考虑的关键因素。
生物接触氧化法是一种常见的废水处理方法,通过生物菌群的作用来降解和去除废水中的有和氨氮等污染物质。
下面将详细介绍生物接触氧化法的设计参数。
1.水力停留时间(HRT):水力停留时间是指废水在生物接触氧化池中停留的平均时间,通常以小时为单位。
HRT的选择要综合考虑进水水质、废水流量和污染物的降解速度等因素。
一般来说,对于有机物较多的废水,选择较长的HRT可以提高污染物的降解效果。
2.曝气强度:曝气是生物接触氧化法中的关键步骤,通过给废水冲入氧气来促进细菌的生长和代谢活动。
曝气强度通常用曝气量来表示,单位为立方米/小时/立方米。
曝气强度的选择要考虑细菌的需要氧量、废水中的氧需求量以及曝气设备的性能等因素。
3.温度:适宜的温度可以促进细菌的生长和代谢活动,从而提高废水的处理效果。
一般来说,生物接触氧化池的运行温度应在20℃~35℃之间,如果温度过低或过高都会对细菌的活性产生不利影响。
4.pH值:pH值是指废水中氢离子浓度的负对数,对废水中的细菌生长和降解活动有一定影响。
一般来说,适宜的pH值范围为6.5~8.5,如果pH值过低或过高都会影响废水中的细菌活性和降解效果。
5.氧化池容积:氧化池容积的大小对生物接触氧化法的处理效果有直接影响。
容积过小会导致废水停留时间不够,影响废水的降解;容积过大则会增加处理成本。
根据废水的流量和污染物的特性来确定适当的氧化池容积。
6.澄清池容积:澄清池的主要功能是沉淀污泥和澄清处理后的水。
澄清池容积的大小应根据废水的流量和处理要求来确定,以保证处理后的水质达到排放标准。
综上所述,生物接触氧化法的设计参数包括水力停留时间、曝气强度、温度、pH值、氧化池容积和澄清池容积等。
在实际设计中,需要根据废水的特性和处理要求综合考虑这些参数,以确保废水能够得到有效处理和净化。

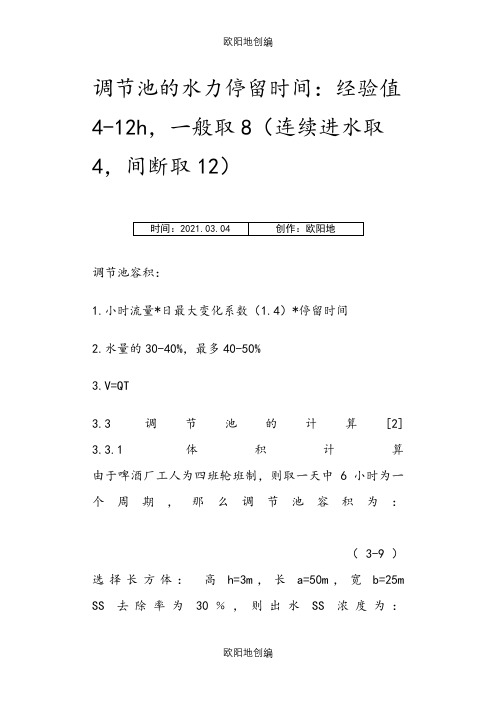

调节池的水力停留时间:经验值4-12h,一般取8(连续进水取4,间断取12)调节池容积:1.小时流量*日最大变化系数(1.4)*停留时间2.水量的30-40%,最多40-50%3.V=QT3.3调节池的计算[2] 3.3.1体积计算由于啤酒厂工人为四班轮班制,则取一天中6小时为一个周期,那么调节池容积为:(3-9)选择长方体:高h=3m,长a=50m,宽b=25m SS去除率为30﹪,则出水SS浓度为:取超高0.4m,则总高H=3.4m。
3.3.2污泥量的计算产生的干污泥量为:(3-10)其中:S0—进水SS浓度S—出水SS浓度E—SS去除率产泥体积,含水率为97﹪(3-11)3.3.3排泥系统沿池宽方向设置泥斗,污泥斗为长四棱台形,斗壁倾角为45°。
上部方形面积为 ,底部方形面积为 ,高为2m,, 泥斗容积工业废水调节池的设计计算工业废水其水质水量随时变化,波动较大,废水水质水量的变化对排水及废水处理设备,特别是对净化设备正常发挥其净化功能是不利的,甚至有可能损坏设备,为解决这一矛盾,废水处理前一般要设调节池,以调节水量和水质。
设备类型:对角线出水调节池优点:出水槽沿对角线方向设置,同一时间流入池内的废水,由池的左、右两侧经过不同时间流到出水槽,达到自动调节的目的。
数量:一座池子构筑材料:钢筋混凝土参数计算:废水在池内一般停留3—4小时1.池子的实际容积设废水在池内停留时间为T=4小时根据流量 Q T=4小时=300m3/d T=4小时则池内废水量Q1=Q/24×T=300/24×4=50 (m3)得出池的有效容积为50 m3设计用调节池的实际容积为V=1.4V有效=1.4×50=70 m3取V有效=72 m32.取池子的有效水深为h1=1.8m纵向隔板间距1m则调节池的平面面积是S= = = 40(m2)取宽为 B=5(m),则长L===8(m)纵向隔板间距为 1 m,所以隔板数为 4取调节池超高为h=0.3(m)为适应水质的变化,设置沉渣斗,由于电镀废水的悬浮物较少,所以按长度方向设置沉渣斗一个,共两个沉渣斗,沉渣斗倾角为45。
(五)工艺控制参数的确定设计中的工艺控制参数是在预测的水量、水质条件下确定的,而实际投入运行时的污水水量水质往往与设计有较大的差异,因此,必须根据实际水量水质情况来来确定合适的工艺控制参数,以保证运行的正常进行和使出水水质达标的的同时尽可能降低能耗。
1.工艺参数内容经过一段时间的培养,微生物以达到所需浓度,出水水质达到排放标准。
开启自动控制系统,根据运行状况,初步确定各处理单元的运行参数(如进水流量、出水流量、高低水位、风量,沉淀池排泥时间,反冲时间间隔等)。
在运行过程中不断对出水水质及各处理单元的水质进行检测,并根据水质检测情况调节各运行单元的运行参数,以确定最佳的运行参数。
2.确定方法根据工艺设计,首先初步确定运行参数,调试时可按此运行参数运行,待工艺控制稳定,出水水质达标后,根据水质监测情况在确定最佳运行参数,运行参数的初步确定:①污水日处理流量为100m3/d, 系统进料泵的流量为12m3/d(单台), 加压泵的流量为12.5m3/d(单台), 因此,初步确定设计流量为12m3/h,每天运行8小时。
一级接触氧化池的有效容积是V1= 5.0×3.0×2.2=33m3, 水力停留时间为T1=2小时45分钟;二级接触氧化池的有效容积是V2=3.0×3.0×2.2=19.8m3,水力停留时间为T2=1小时40分钟;沉淀池的有效容积是V3=3.0×1.0×2.1=6.2m3水力停留时间为T3=30分钟;中间水池的有效容积是V4=3.0×2.0×2.1=12.6m3,水力停留时间为T4=1小时。
②污水处理过程根据微生物的需氧量,水中的溶解氧浓度应满足在2~3mg/L, 过高或过低会导致出水水质变差,DO过高容易引起污泥的过氧化,且浪费能源;过低时微生物得不到充足的DO,有机物分解不彻底。
二级接触氧化池出口处氧浓度达到2mg/L为宜。
调节池的水力停留时间:经验值4-12h,一般取8(连续进水取4,间断取12)调节池容积:1.小时流量*日最大变化系数(1.4)*停留时间2.水量的30-40%,最多40-50%3.V=QT3.3调节池的计算[2]3.3.1体积计算由于啤酒厂工人为四班轮班制,则取一天中6小时为一个周期,那么调节池容积为:(3-9)选择长方体:高h=3m,长a=50m,宽b=25mSS去除率为30﹪,则出水SS浓度为:取超高0.4m,则总高H=3.4m。
3.3.2污泥量的计算产生的干污泥量为:(3-10)其中:S0—进水SS浓度S—出水SS浓度E—SS去除率产泥体积,含水率为97﹪(3-11)3.3.3排泥系统沿池宽方向设置泥斗,污泥斗为长四棱台形,斗壁倾角为45°。
上部方形面积为,底部方形面积为,高为2m,,泥斗容积工业废水调节池的设计计算工业废水其水质水量随时变化,波动较大,废水水质水量的变化对排水及废水处理设备,特别是对净化设备正常发挥其净化功能是不利的,甚至有可能损坏设备,为解决这一矛盾,废水处理前一般要设调节池,以调节水量和水质。
设备类型:对角线出水调节池优点:出水槽沿对角线方向设置,同一时间流入池内的废水,由池的左、右两侧经过不同时间流到出水槽,达到自动调节的目的。
数量:一座池子构筑材料:钢筋混凝土参数计算:废水在池内一般停留3—4小时1.池子的实际容积设废水在池内停留时间为T=4小时根据流量Q T=4小时=300m3/d T=4小时则池内废水量Q1=Q/24×T=300/24×4=50 (m3)得出池的有效容积为50 m3设计用调节池的实际容积为V=1.4V有效=1.4×50=70 m3取V有效=72 m32.取池子的有效水深为h1=1.8m纵向隔板间距1m则调节池的平面面积是S= = = 40(m2)取宽为B=5(m),则长L===8(m)纵向隔板间距为1 m,所以隔板数为4取调节池超高为h=0.3(m)为适应水质的变化,设置沉渣斗,由于电镀废水的悬浮物较少,所以按长度方向设置沉渣斗一个,共两个沉渣斗,沉渣斗倾角为45。
调节池的水力停留时间:经验值4-12h,一般取8(连续进水取4,间断取12)调节池容积:1.小时流量*日最大变化系数(1.4)*停留时间2.水量的30-40%,最多40-50%3.V=QT3.3调节池的计算[2]3.3.1体积计算由于啤酒厂工人为四班轮班制,则取一天中6小时为一个周期,那么调节池容积为:(3-9)选择长方体:高h=3m,长a=50m,宽b=25mSS去除率为30﹪,则出水SS浓度为:取超高0.4m,则总高H=3.4m。
3.3.2污泥量的计算产生的干污泥量为:(3-10)其中:S0—进水SS浓度S—出水SS浓度E—SS去除率产泥体积,含水率为97﹪(3-11)3.3.3排泥系统沿池宽方向设置泥斗,污泥斗为长四棱台形,斗壁倾角为45°。
上部方形面积为,底部方形面积为,高为2m,,泥斗容积工业废水调节池的设计计算工业废水其水质水量随时变化,波动较大,废水水质水量的变化对排水及废水处理设备,特别是对净化设备正常发挥其净化功能是不利的,甚至有可能损坏设备,为解决这一矛盾,废水处理前一般要设调节池,以调节水量和水质。
设备类型:对角线出水调节池优点:出水槽沿对角线方向设置,同一时间流入池内的废水,由池的左、右两侧经过不同时间流到出水槽,达到自动调节的目的。
数量:一座池子构筑材料:钢筋混凝土参数计算:废水在池内一般停留3—4小时1.池子的实际容积设废水在池内停留时间为 T=4小时根据流量 Q T=4小时=300m3/d T=4小时则池内废水量Q1=Q/24×T=300/24×4=50 (m3)得出池的有效容积为 50 m3设计用调节池的实际容积为V=1.4V有效=1.4×50=70 m3取 V有效=72 m32.取池子的有效水深为h1=1.8m纵向隔板间距 1m则调节池的平面面积是S= = = 40(m2)取宽为 B=5(m),则长L===8(m)纵向隔板间距为 1 m,所以隔板数为 4取调节池超高为h=0.3(m)为适应水质的变化,设置沉渣斗,由于电镀废水的悬浮物较少,所以按长度方向设置沉渣斗一个,共两个沉渣斗,沉渣斗倾角为45。
什么是水力停留时间(HRT)如何计算水力停留时间(HRT)是指水体在处理系统中停留的平均时间。
它是评估废水处理系统运行效率和水质处理效果的重要参数。
HRT的定义取决于具体的废水处理系统设计和运行模式,例如,自流式系统、完全混合式系统或序贯批处理系统。
计算HRT的方法可以根据废水处理系统的类型和设计进行调整,下面介绍一些常见的计算方法:1.自流式系统的HRT计算:-对于开放的自流式系统,可以根据体积和流量来计算HRT。
公式为HRT=V/Q,其中,V为系统的总体积(单位为体积单位,如立方米),Q为进入系统的平均流量(同样的体积单位)。
-对于封闭的自流式系统,可以根据废水水量和系统排放的总体积来计算HRT。
公式为HRT=(V-In)/Q,其中,V为系统的总体积,In为系统进水的总体积,Q为平均流量。
2.完全混合式系统的HRT计算:-完全混合式系统是指在处理单元内废水被充分混合的系统,如活性污泥法。
对于这种系统,HRT可以通过公式HRT=θ/(θ+α)进行计算,其中,θ为污泥混合时间(通常为几小时到一天),α为污泥滞后时间(通常为几天到几周)。
3.序贯批处理系统的HRT计算:-序贯批处理系统是指废水处理单元按顺序处理不同的污水批次的系统。
对于序贯批处理系统,可以通过计算不同处理单元的停留时间之和来计算HRT。
例如,如果废水处理系统中有三个处理单元,每个处理单元的停留时间分别为T1、T2和T3,则HRT可以通过公式HRT=T1+T2+T3来计算。
需要注意的是,HRT的计算仅提供了废水处理系统中停留时间的平均值,而实际操作中可能会有波动。
因此,在设计和运行废水处理系统时,还需要考虑系统的稳定性和处理效果的变化。
总而言之,水力停留时间(HRT)是废水处理系统中水体停留的平均时间。
通过计算系统的总体积、进水流量、处理单元混合时间等参数,可以得到HRT的近似值,从而评估废水处理系统的运行效率和水质处理效果。
循环水养殖系统水力停留时间循环水养殖系统是一种高效、环保的养殖方式,其核心在于循环利用水资源,提高水的利用效率。
而水力停留时间是循环水养殖系统中的一个重要参数,它指的是水在系统中停留的时间。
水力停留时间的长短直接影响着水质的稳定性、养殖效果以及养殖环境的改善。
循环水养殖系统的水力停留时间对水质的稳定性有着重要的影响。
水力停留时间过短,水体流速快,水中的悬浮物、底泥等有害物质无法得到有效沉淀和去除,会导致水质污染,增加养殖环境的恶化。
而水力停留时间过长,水体流速慢,容易导致水中氧气不足,鱼类和其他养殖生物生长缓慢,甚至发生窒息死亡。
因此,合理控制水力停留时间,保持水质的稳定性,是循环水养殖系统的关键。
水力停留时间还与养殖效果密切相关。
在循环水养殖系统中,水力停留时间的长短会直接影响到养殖生物的饲料摄取、生长发育和繁殖状况。
适当延长水力停留时间可以增加鱼类对饲料的吸收利用率,提高养殖效果。
同时,适当延长水力停留时间还可以增加水体中的溶解氧含量,改善养殖环境,提高鱼类的存活率和健康状况。
水力停留时间还与养殖环境的改善有着密切的关系。
在循环水养殖系统中,适当延长水力停留时间可以增加水体中的微生物数量和种类,促进水体中的有益微生物生长,提高水质的净化能力。
水力停留时间的延长还可以增加水体的流动性,避免死水区的形成,减少病原微生物的滋生,降低养殖环境中的疾病发生率。
在控制循环水养殖系统的水力停留时间时,需要根据具体的养殖对象、养殖密度和水质状况等因素进行调整。
一般来说,对于一般的水生生物养殖,水力停留时间可控制在10到20分钟之间。
但对于一些对水质要求较高的特殊养殖对象,如虾、蟹等,水力停留时间可适当延长至30分钟以上。
循环水养殖系统水力停留时间对于养殖效果和环境改善起着至关重要的作用。
合理控制水力停留时间,保持水质的稳定性,提高养殖效果,是实现循环水养殖系统可持续发展的关键之一。
通过科学管理和技术创新,我们可以进一步完善循环水养殖系统,提高水力停留时间的控制精度,为水产养殖行业的可持续发展做出贡献。
调节池的水力停留时间:经验值4-12h, —般取8 (连续进水取4,问断取12) 调节池容积:1•小时流量*日最大变化系数(1.4) *停留时间2.水量的30-40%,最多40-50%3.V=QT3. 3调节池的计算[2]3.3. 1体积计算由于啤酒厂工人为四班轮班制,则取一天中6小时为一个周期,那么调节池容积为:(3-9)选择长方体:髙h=3m,长a二50m,宽b二25mSS去除率为30%,则出水SS浓度为:取超髙0. 4m,则总高H=3. 4mo3.3.2污泥量的计算产生的干污泥量为:(3-10)其中:so—进水SS浓度S—出水SS浓度E—SS去除率产泥体积,含水率为97%(3-11)3.3.3排泥系统沿池宽方向设置泥斗,污泥斗为长四棱台形,斗壁倾角为45。
上部方形面积为,底部方形面积为,髙为2m,,泥斗容积工业废水调节池的设计计算工业废水其水质水量随时变化,波动较大,废水水质水量的变化对排水及废水处理设备,特别是对净化设备正常发挥其净化功能是不利的,甚至有可能损坏设备,为解决这一矛盾,废水处理前一般要设调节池,以调节水量和水质。
设备类型:对角线出水调节池优点:出水槽沿对角线方向设置,同一时间流入池的废水,由池的左、右两侧经过不同时间流到出水槽,达到自动调节的目的。
数量:一座池子构筑材料:钢筋混凝土参数计算:废水在池一般停留3—4小时1.池子的实际容积设废水在池停留时间为T二4小时根据流量Q T二4小时=300m3/d T二4小时则池废水量Ql=Q/24 X T=300/24 X 4=50 (m3)得出池的有效容积为50 m3设计用调节池的实际容积为V二1. 4V有效=1.4X50=70 m3取V有效=72 m32.取池子的有效水深为hl=l. 8m纵向隔板间距5则调节池的平面面积是S二= =40 (m2)取宽为B=5 (m),则长L===8 (m)纵向隔板间距为1 m,所以隔板数为4取调节池超髙为h=0. 3 (m)为适应水质的变化,设置沉渣斗,由于电镀废水的悬浮物较少,所以按长度方向设置沉渣斗一个,共两个沉渣斗,沉渣斗倾角为45。
调节池的水力停留时间:经验值4-12h,一般取8(连续进水取4,间断取12)调节池容积:1.小时流量*日最大变化系数(1.4)*停留时间2.水量的30-40%,最多40-50%3.V=QT3.3调节池的计算[2]3.3.1体积计算由于啤酒厂工人为四班轮班制,则取一天中6小时为一个周期,那么调节池容积为:(3-9)选择长方体:高h=3m,长a=50m,宽b=25mSS去除率为30﹪,则出水SS浓度为:取超高0.4m,则总高H=3.4m。
3.3.2污泥量的计算产生的干污泥量为:(3-10)其中:S0—进水SS浓度S—出水SS浓度E—SS去除率产泥体积,含水率为97﹪(3-11)3.3.3排泥系统沿池宽方向设置泥斗,污泥斗为长四棱台形,斗壁倾角为45°。
上部方形面积为 ,底部方形面积为 ,高为2m, ,泥斗容积工业废水调节池的设计计算工业废水其水质水量随时变化,波动较大,废水水质水量的变化对排水及废水处理设备,特别是对净化设备正常发挥其净化功能是不利的,甚至有可能损坏设备,为解决这一矛盾,废水处理前一般要设调节池,以调节水量和水质。
设备类型:对角线出水调节池优点:出水槽沿对角线方向设置,同一时间流入池的废水,由池的左、右两侧经过不同时间流到出水槽,达到自动调节的目的。
数量:一座池子构筑材料:钢筋混凝土参数计算:废水在池一般停留3—4小时1.池子的实际容积设废水在池停留时间为 T=4小时根据流量 Q T=4小时=300m3/d T=4小时则池废水量Q1=Q/24×T=300/24×4=50 (m3)得出池的有效容积为 50 m3设计用调节池的实际容积为V=1.4V有效=1.4×50=70 m3取 V有效=72 m32.取池子的有效水深为h1=1.8m纵向隔板间距 1m则调节池的平面面积是S= = = 40(m2)取宽为 B=5(m),则长L===8(m)纵向隔板间距为 1 m,所以隔板数为 4取调节池超高为h=0.3(m)为适应水质的变化,设置沉渣斗,由于电镀废水的悬浮物较少,所以按长度方向设置沉渣斗一个,共两个沉渣斗,沉渣斗倾角为45。
定义
池容/进水流量就是水力停留时间。
不要管回流量。
2计算
水力停留时间(Hydraulic Retention Time)简写作HRT,水处理工艺名词,
水力停留时间是指待处理污水在反应器内的平均停留时间,也就是污水与生物反应器内微生物作用的平均反应时间。
因此,如果反应器的有效容积为V (立方米),则:HRT = V / Q (h)
即水力停留时间等于反应器高度与水流速度之比。
在传统的活性污泥法中,水力停留时间很大程度上决定了污水的处理程度,因为它决定了污泥的停留时间;而在MBR法即膜生物反应器中,由于膜的分离作用,使的微生物被完全阻隔在了反应池内,实现了水力停留时间和污泥龄的完全分离!。
