电流的强弱简介PPT课件讲义

Company name
小资料常见电流
计算器中的电流半导体收音机电源的电流手电筒中的电流
约100 µA 约 50mA 约200mA
房间灯泡中的电流家用电冰箱的电流
约0.2A 约1A
家用空调的电流雷电电流
Company name
约5A 可200000A
二、电流表的构造
电流的测量：电流表，符
四、电流的强弱
情境演示实验
用一节干电池和两节串联的干电池分别给同一个灯泡通电 ,你会发现什么呢?
Company name
现象：两节电池时灯泡比较亮
说明：电流也有强弱之分
一、怎样表示电流的强弱
1、形成电流的条件：（1）有电源；（2）是通路
2、电流的强弱用_电__流__来表示，通常用字母___代表，它的单位是_安__培___，简称__安__,
若与用电器并联,电流表的示数不是流过
用电器的电流，而且很容易损坏电流表。 Company name
连接
四、怎样连接电流表
二、校正好的电流表就可以使用了，使用时必须使电流从“十”接线柱流进从“一”接线柱流出电流表
√
若反接，表针会向左偏转，这样不但无法读数，有时候还会损坏电流表。
Company name
Company name
Company name
Company name
接接到电源的两极上，否则电流表将很快烧坏！
×
Company name
连接
Company name
四、怎样连接电流表总结规则
①电流表要串联在电路中 ②电流从“＋”接线柱流入，从“－” 接线柱流出。
Company name

电流的强弱PPT教学课件

5、最接近原子实际的原子结构模型是（ D ）
A、汤姆森模型
B、卢瑟福模型
C、波尔分层模型 D、电子云模型
6、在化学变化中可分的微粒是（B ） A、原子 B、分子 C、质子 D、原子核
7、有的物质是由分子构成的，如水，O2 ， CO2等，有的物质是由原子构成的，如铁， Na ， Ar 等，有和物质是由离子构成的如 NaCl, KCl , 等。
三者之间的换算关系：
米 ×103 毫米 ×103 微米
×106 1安培=__1_×_1_0_3_毫安 1毫安=__1_×_1_0_3_微安
1安培=__1_×_1_0_6_微安
3A=___3_×__1_0_3___mA 250mA=___2_.5_×__1_0_5__ μ A
0.02A=___2_×__1_0_4___ μA 100mA=____0_._1_____A 3600μA=_____3_.6_____mA 3.2×105μA=_____0_._3_2___A
如何正确使用电流表
1、如何连接电流表？ 2、如何选择量程？ 3、如何读数？
会连：
电流表必须串联在被测电路中，使电流从电流表的“+”接线柱流入，从“-”接线柱流出。因此，电流表在接入前应先分析待测电流的方向。特别要注意的是禁止不经过用电器，将电流表的两接线柱直接接在电源的两极上，否则会烧毁电流表或电源。
在二十世纪上半叶，最为大家接受的原子结构模型与下图中哪个图最相似（ D ）
4、2004年诺贝尔物理学奖颁给了美国的三位科学家格罗斯、波利茨、威乐茨克，他们对有关原子核内夸克之间存在的强作用力的研究方面作出了管理重要的理论发现。有关夸克的说法，不正确的是（ C ） A、夸克是目前原子核中发现的最小粒子 B、质子和中子都是由夸克构成 C、不是所有分子中都存在夸克粒子 D、夸克研究是一个科学研究的热点

电流的强弱__.PPT课件

（参考教材46页到47页的内容）
旋转螺丝调零
选标有“－”和“0.6”的接线柱：量程为 0 ～ 0.6A 分度 0.02A 。选标有“－”和“3”的接线柱：量程为 0 ～ 3，A 分度为 0.1A。
怎样连接电流表
1、讲一讲：3分请快速浏览教材第46页的内容，你能给同学们讲一讲电流表该如何正确连入电路吗？
读数时：一看清பைடு நூலகம்程，二看清分度值。
电流表的使用：两要，两不要，两看清
练一练看看我掌握的如何 1、图示：当导线都接“－”和“0.6”两接线柱时A图所示为0.5 A，B图所示为 0.1A；当导线都接“－”和“3”两接线柱时A图所示为2.5 A，B图所示为 0.5A。
2、把电流表接入电路指针如图所示，产生这两种情况的原因是：A图正负接线柱接反；B图选择的量程太小或短路。
3、如图所示是测量通过小灯泡的四个电路图，其中接法正确的是（C ）
4、此图是用电流表测量电路中通过灯泡 Ll电流的
电路图，其中正确的是
（ B）
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
11
谢谢大家
荣幸这一路，与你同行
2、试一试：3分请大家尝试测量用两节电池做电源和一节电池作电源时通过小灯泡的电流。
找一找下面四幅图的连接有问题吗？电流要从不电要流电把不表流电要的表流超“与表过+被直”电测接接流用连线表电到柱的器电进量要源，程串的“；联两-”；极接上线．柱出
请牢记以下几点：使用时： 1、电流表与被测用电器要串联； 2、电流要从电流表的“+”接线柱流进，“-”接线柱流出； 3、不要超过电流表的量程； 4、不要把电流表直接连到电源的两极上．

电流的强弱精品PPT课件

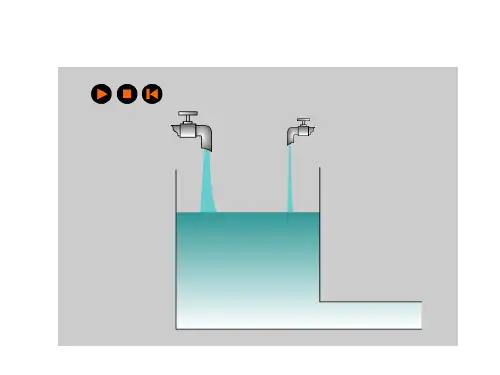

水流有强弱之分，而电流是看不见、又不允许触摸的，那么你如何知道电路中有电流呢？它是否也和水流一样，有强弱之分呢？
演示实验：电池的节数对灯泡亮度的影响现象：电池越多、电灯越亮说明：电流也有强弱之分
事实证明：电流通过导体会产生各种效应（如：热效应、磁效应、化学效应等），我们可以根据所产生效应的大小来判断电流的强弱（或大小）。
三、小结
电流是表示电流强弱的物理量，符号I
单位：安培（A）、毫安（mA）、 1、电流的强弱
微安（μA）
2、电流的测量
换算关系：相临单位间都是1000进率
电流表的读数两“弄清”, 两“注意”
电流表的连接
电流应“正”进“负” 出被测电流不能超过量程
应串联在电路中
不能直接接在电源两极上
四、练习
1、电流是表示（电流强）弱的物理量，通常用字母（）代I 表，它的单位是（），安简培称（），符安号是（）。 A
二、电流的测量：电流表，电路符号 A
1、电流表的构造
电流表共有三个接线柱，标着“３”和“０. ６”的为正接线柱。
两个量程共用一个
“–”接线柱。
2、电流表的读数
（1）弄清所选量程
（2）弄清分度值（每一小格表示的电流值）
（3）注意指针是否指在零刻线，若不是、需“调零（4）读数时注意视线要与刻度盘上指针所在位置垂直
右图所示量程为 0 — 0.6安每个大格表示 0.2 安每个小格表示 0.02 安
返回前页
下一页
I
I=0.36A
I=2.4A
I=1.8A
I=0.48A
想想议议
测量电流时，如果电流表的指针没有正好指在某个刻度上，应该怎么读数？

物理：四、电流的强弱课件(人教新课标八年级上)

电流表的使用方法及注意事项
两看清
一看量程二看分度值
一要
“+”接线柱进， “—”接线柱出
二要
串联
二不要直接连到电源的两极
600 6×105 4．6A=_______mA=______μA；120 μ 1.2×10-4 μA=__________mA=_______A。 0.12 5、王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如左图所示，产生这种情况的原因是超过量程，另一组同学测量时，则发现指针偏转如右图所示，产生这种情况的原因是正负接线柱接反了。
看一看 1、电流表有三个接线柱。 2、刻度盘上有两排刻度。旋转螺丝调零想一想阅读课本后回答。
3、三个接线柱是否都要接入电路？ 4、读数时应该读哪一排数字？
选标有“－”和“0.6”的接线柱：量程为 0~0.6A 分度
0.02A 。
选标有“－”和“3”的接线柱：量程为0~3A ，分度为
反馈练习：
电流强弱 1．电流是表示________的物理量，用符 Ⅰ 号_________表示，国际单位是_______， A 安培用符号___________表示。 2．一只普通家用白炽灯正常发光时的电流约为（ C ） A．200A B．20A C．0．2A D．20mA 串 3．电流表与用电器_____联，并且让电流正接线负接线从______柱流入，从______柱流出。
故事一：一天，安培正慢慢地向学校走去，边走边思索着一个电学问题。经过塞纳河的时候，他随手捡起一块鹅卵石装进了口袋。过一会儿，又从口袋里掏出来扔到河里。到学校后，他走进教室，习惯地掏怀表看时间，掏出来的却是一块鹅卵石。原来，怀表已被当作鹅卵石扔进塞纳河里去了。

54电流的强弱新

A、2.1A B、0.42A C、2.12A D、0.6A
3、探究：
电流表的使用方法
• 那么电流表使用时应注意什么呢？
调在使
零
零用刻前
线检调节点
处查
指
针
是
否
指
.
一电流表应串联在电路中
电流表的使用规则
4 绝对不允许将电流表直接接到电源的两极上
电流表的使用规则
2．“十”、“一”接线性的接法要正确
法国物理学家
安培
电滋学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。
① 房间灯泡中电流约 0.2A，等于 200 mA．
I = 0.2A =200 mA
② 半导体收音机电源的电流约50 mA，等于 0.05 A．
I = 50mA = 0.05A
×
√ -- 0.6 3
-- 0.6 3
电流从“+”接线柱流入，“–”接线柱流出
大量程试
测
触
量
电
流
不
能
超
过
量
程
电流表的使用方法
1.电流表必须和被测用电器串联
2.电流从“+”接线柱流入， “–”
3接.被线测柱电流流出不能超过电流表量程（试触） 4.任何情况下不能使电流表直
接连到电源的两极
切记－－－因为电流表相当于一根导线
手电筒的光亮和汽车前灯的光亮对比
电路中电流有大有小
学习目标：
１．怎样表示电流的强弱２．怎样连接电流表３．怎样在电流表上读数
一、怎样表示电流的强弱
1、电流：是表示电流强弱的物理量

电流的强弱课件

（2）确定电流表的分度值。如果用0~0.6A的量程, 每个小格代表0.02A;如果用0~3A的量程,每个小格代表0.1A。
（3）接通电路后，看看表针向右总共偏过了多少个小格，这样就能快速、准确的知道电流多少了。
电流的强弱
20
• 下面我们练习一下电流表的读数
电流的强弱
21
练一练：
小明同学在练习用电流表测电流的实验中，
电流的强弱
1
人教版新教材同步教学课件
第五章电流和电路
四电流强弱
电流的强弱
2
水流有强弱之分，而电流是看不见摸不着的，那么你是如何知道电路中有电流的？它是否也和水流一样，有强弱之分呢？
电流的强弱
3
电池的节数对灯泡亮度的影响
电流的强弱
4
结论：
电池的节数对灯泡亮度的影响
现象：电池越多的电灯越亮说明：电流也有强弱之分
• 警告！！
• 任何情况下都不能使电流表直接连到电源的两• 练一练： • 1、用电流表测出L2的电流，下面各图中正确是
+ A-
L1 × ×
L2
A
+ A-
× L1
L2
×
B
× × +
L1
A
-
L2
× × L1
L2
+-
A
C
D
请说出各图的出错原因是什么？
A中测量的是L1和L2并联后的总电流。没有与被测用电器L2串联。 C电流表连在电路中时，一方面没有与L2串联测不出通过L2的电流，
另一方面电流表直截与电源相连，容易使电流表烧坏。
D中电流表的正负接线柱接反了。（所以答案是B）。
电流的强弱

物理八下5 4《电流的强弱》课件

猜想
一节和三节干电池分别供电同样的小灯泡，哪个更亮呢？同时你能说出探究过程分为几个步骤吗?
下面表格中的空你可以回答吗？
意义
量单位
物体的长短物体的冷热程度
电流的强弱
长度 m
温度
0C
一、电流
电流（electric current)就是表示电流强弱
I 的物理量，通常用字母代表，它的单位是安培 A （ampere),简称安，符号是 .
A
0.6A
3A
电流表连接规则
• 规则1：电流表必须和被测的用电器串联 • 规则2：被测电流不要超过电流表的量程
（试触法） • 规则3：接线柱的接法要正确(+、-号，
最大测量值)
本节小结
试试看,你能总结这节课我们都
? 学到了些什么
挑战一下，看看这些知识你掌握
了吗？ 1
2
0 0
0.2
0.4
A
3
0.6
三、电流表的使用 1．电流表要串联在电路中
A
0.6A
3A
2．正负接线柱的接法要正确：电流从正接线柱流入，从负接线柱流出.(不小心反接会出现什么情况？)
A
0.6A
3A
A
0.6A
3A
出现下面问题该怎么办呢
不能估计准确电路中电流大小怎么办？指针偏转太小怎么办？
3．被测电流不要超过电流表的量程：先选用较大量程，用导线试触．
作业:《轻巧夺冠》选择题1、2、3
谢谢!
二、电流表
电流表由哪几部分组成呢？
①外壳 ②刻度盘 ③指针 ④接线柱
两个量程公用一个 “ －” 接线柱
读数要首先判断电流表的量程 (由接线柱确定)

人教版《5.4电流的强弱》ppt+flash课件-36页精选文档

另一方面电流表直截与电源相连，容易使电流表烧坏。 D中电流表的正负接线柱接反了。（所以答案是B）。
2.小明同学在练习用电流表测电流的实验中，记录了测量结果是2.1A，同桌的小锋发现他的测量结果与小明的测量结果相差较大，于是寻找电路原因，终于发现小明是以0.6A的来量程测量,而问题出在读数时却按3A的量程读数,则小明的实际测量值应为（B ）
A。连接方式：与被测用电器串联
B。电流流向：从正接线柱流入，负接线柱流出 C。量程的选取：原则;不超过量程，测量又较准确。
方法：常用试触法
D。不允许：和电源两极直接相连
要测量某一部分电路中的电流，
必须把电流表串联在这部分电路里
测量通过小灯泡的电流时电流表的接法
测量L1支路中电流时，电流表的接法
测量L2支路中电流时, 电流表的接法
绝对不允许不经过用电器而把电流表直接接到电源的两极上，否则！
电流表将很快烧坏
本节小结
1、电流和电流的单位 A 2、电流表的使用
检查指针是否指零
1．“十”、“一”接线性的接法要正确（使电流从“+”接线柱流入，从 “-”接线柱流出）
2.被测电流不要超过电流表的量程 3、电流表应串联在被测电路中 4、绝对不允许将电流表直接接到电
一. 右图所示电流值为
0.5 A
一. 右图所示电流值为
0.5 A
二. 读出右图电流值
二. 右图所示电流值为
1.7 A
二. 右图所示电流值为
1.7 A
三. 读出右图电流值
三.
右
图
所
示
电
流

人教版九年级物理《5.4电流表》课件

一、怎样表示电流的强弱
1、电流 ( I ) 是表示电流强弱的物理量
2、单位：安培简称：安符号：A
常用单位：毫安（mA）、微安（μA） 3、单位换算： 1A=103mA 1mA=103μA 1A=106μA 4、课堂练习：
① 房间灯泡中的
电流约 0.2A，等于 200 mA．
② 半导体收音机电源的电流约 50 mA，等于 0.05 A．
2．“十”、“一”接线性的接法要正确
返回
√
×
电流表的使用规则
3.被测电流不要超过电流表的量程
试触
返回前页
下一页
电流表的使用规则
4 绝对不允许将电流表直接接到电源的两极上
返回
定义：就是表示电流强弱的物理量，用I表示。概念国际：安培，简称安，用A表示
单位：
电流
测量
常用：毫安（mA）和微安（μA ）仪器：电流表
电流表的使用规则
1．电流表应串联在电路中
测量通过小灯泡的
电流时，
电流表的
接法
返回前页下一页
电流表的使用规则
1．电流表应串联在电路中
测量L1
支路中电流时, 电流表的接法
返回前页下一页

电流表的使用规则
1．电流表应串联在电路中
测量L2
支路中
电流时，
电流表的接法
下一页
电流表的使用规则
符号使用
A
串联在电路中连接方法电流正入负出不超量程
不能与电源直接相连
③ 家用电冰箱的电流约1 A，等 6 于 10 μA．
几种用电器或电路工作时的电流值
二、电流表
电流表的结构、读数

《电流的强弱》课件

2、单位：安培，符号A 还有毫安(mA)、微安（µA）
3、电流单位换算关系： 1A＝1000mA 1mA＝1000µA
法国物理学家安培
电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。
电冰箱 1A
电子表 1.5~2 μA
高压输电 200A
手机：待机15~50mA、开机60~300mA、发射 200~400mA
思考：接反了会出现什么问题？
（3）被测电流不要超过电流表的量程：先选用较大量程，用导线试触．
?
思考：超量程连接造成什么后果？
（4）绝对不允许不经过用电器而把电流表直接连到电源的两极上．
电流表、开关在电路中相当于导线。思考：这样连接会造成什么后果？
电流表的连接小结
（1）电流必须从正接线柱流进去，从负接线柱流出来若反接，表针会向左偏转，这样不但无法读数，有时候还会损坏电流表。
4、电流表必须和被测电器（串联），接线时注意选择合适的（量）程，在任何情况下都不能使电流表直接连到（电）源两极
5、电流表刻度盘上的A表示？表针如图所示，你能读出相应的电流吗？为什么？
A表示电流的单位是安培接量程0--0.6A时，读数为 0.36A 接量程0--3A时，读数为1.8A
二、电流的测量：电流表，符号 A
1、电流表的构造
下面我们练习一下电流表的读数
2、电流表的读数
（1）明确所选量程（2）明确分度值（每一小格表示的电流值）（3）根据表针向右偏过
的格数读出电流值
0.36A
2.4A
1.8A
0.48A
3、电流表的使用（1）电流表要串联在电路中
（2）．正负接线柱的接法要正确：电流从正（或红）接线柱流入，从负（黑）接线柱流出．

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

L2
A
L2
练一练
3．开关控制干路，电流表A1 测 L1 的电流，电流表A2 测干路的电流。再画出电路图。
L2 L1
A2 A1
L2
A2
L1
A1
１、读出图1和图2的电流表的示数。I1= 0.14 A ，I2= 2.4 A 。
1
2
1
2
0 0
0.2 0.4
30
A
0.6
0
0.2 0.4
3
A
0.6
3、单位换算：1A= 103 mA 1mA= 103μA
1A= 106 μA
7.5A=（7.51）03mA 5mA=（ 510）3 A
50mA=5（104 ）μA 20000μA=（ 2）0 mA
6.2A=（6.21）06μA 100 μA=（）1A04
电子表 1.5~2 μA 高压输电 200A
必须能使电流从 “+” 接线柱流进电流表从 “-” 接线柱流出电流表
√×
否则，电流表指针反向偏转。
电流表必须和被测用电器串联
绝对不允许不经过用电器而把电流表直接接到
电源的两极上，否则！电流表将烧坏
这样的连接正确吗？
把电流表看成一条能够显示电流强弱的导线
必须正确选择电流表的量程
提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
演讲人：XXXXXX 时间：XX年XX月XX日
3. 电流表的读数：
（1）明确所选电流表的量程；
（2）确定电流表的分度值；（3）由指针位置读出示数。
请读出下列电流表的示数。
0.58 A
1.4 A
练一练
如图所示是同一个电流表的表盘在两次测电流时指针所指的位置，那么甲图所示的电流表的量程是__0_～_0_.6_A__，此时电流表的示数是_0_.2_4_A____；乙图所示的电流表的量程是__0_～__3A___，此时电流表的示数是____1_.2_A___。
第五章第四节电流的强弱
如图，水流有强弱差别，那么电流是否也有强弱的不同呢？
观察：比比较灯泡亮度
用一节干电池和两节串联的干池分别给同一个灯泡通电, 你会发现什么现象呢?
（一）、电流（Ｉ）
1、电流表示电流的强弱。用字母表示 2、单位：安培简称：安符号：A
常用单位：毫安（mA）、微安（μA）
实验2
改变电流表在电路中的位置，比较电流表两次示数。
S
S
A L
A L
想一想，两次电流表的示数相同说明什么？
练一练
1．根据所给电路图连接实物图。
A
L1
L2
A L1
L2
练一练
2．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
S
L1 L2
L1
L1
手机：待机15~50mA、开机60~300mA、发射 200~400mA
电饭煲 3.2~4.5A
柜式空调约为10A
练一练
1、半导体收音机电源的电流约50 mA，等于 0.05 A．
2、通过某台电风扇的电流0.4A,则通过该电风扇的电流为 400 mA 。
（二）、测量电流的工具——电流表
― 0.6 3
图1
― 0.6 3
图2
结束语
当你尽了自己的最大努力时，失败也是伟大的，所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Wayຫໍສະໝຸດ 教学电流表灵敏电流表
实验室中常用电流表
电流表的结构：
➢刻度盘 ➢指针 ➢接线柱
电流表的符号：
A
电流表的读数：（1）明确所选电流表的量程；
量程 0~0.6 A 0~3 A
3. 电流表的读数：
（1）明确所选电流表的量程；
（2）确定电流表的分度值；
量程 0~0.6 A 0~3 A
分度值 0.02 A 0.1 A
①电流从“+”接线柱流入，“ – ”接线柱流出 ②电流表必须和被测用电器串联
③必须正确选择电流表的量程 ④ 任何情况下不能使电流表直接连到电源
的两极
4. 练习使用电流表测量电路中的电流实验1
（1）画出实验电路图；（2）按电路图连接实验器材；（3）进行实验。
提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
