电感q值曲线

电路q值的计算

全文共四篇示例，供读者参考

第一篇示例：

电路的Q值是指品质因数(Quality Factor)。品质因数是电路的一个重要参数，衡量了电路在特定频率下的能量储存和损耗比例。

在电路领域，Q值通常用来描述电路的频率选择性，也就是电路在特定频率下的性能表现。Q值越高，表示电路在特定频率下的能量储存越高，损耗越小，频率选择性越好。

Q值的计算方法有很多种，不同类型的电路具有不同的计算方式。下面将会介绍几种常见电路的Q值计算方法。

1. 电感电路的Q值计算

对于串联电感电路，其Q值可以通过下式计算得出：

Q = ωL/R

Q为品质因数，ω为电路的角频率，L为电感的电感值，R为电路的电阻值。

4. 电路中的Q值应用

Q值在电路设计和分析中有着重要的作用，可以帮助工程师评估电路的性能，优化电路设计，提高电路的工作效率和稳定性。高Q值的电路通常具有较好的频率选择性，能够减少损耗，提高信号传输质量。

第二篇示例：

电路的Q值是一个非常重要的参数，它主要用来描述电路的品质因数，即电路在特定频率下的能量损耗情况。Q值越高，代表电路的能量损耗越小，品质因数越好。在电子工程领域中，Q值的计算是非常重要的工作，它能够帮助工程师们设计出更加优秀的电路系统。

Q值的计算通常涉及到电路的电阻、电容和电感等元件的参数，其中最常见的是针对谐振电路的计算。谐振电路是一种能够在特定频率下产生共振的电路，它是许多电子设备中的重要组成部分。在谐振电路中，Q值可以通过以下公式来计算：

Q = ωL/R

Q代表电路的品质因数，ω是电路的角频率，L是电路的电感，R是电路的电阻。通过这个公式，可以很容易地计算出谐振电路的Q值，从而评估电路的品质因数。在实际的工程应用中，工程师们通常会根据设计要求和实际情况来选择合适的元件参数，从而优化电路系统的性能。

LC谐振电路的Q值

1. 什么是LC谐振电路？

LC谐振电路是由电感（L）和电容（C）构成的串联或并联电路，能够在特定频率下达到电流和电压的最大值。谐振电路是电路理论中的重要概念，广泛应用于无线通信、调谐电路和滤波器等领域。其中，Q值是评估谐振电路性能的一个重要参数。

2. Q值的定义

Q值是谐振电路的品质因数，用于衡量电路在谐振频率附近的能量损耗情况。它的定义可以通过电路的能量储存和能量耗散来描述。

3. Q值的计算公式

LC谐振电路的Q值可以使用如下公式计算：

[ Q = ]

其中： - Q：谐振电路的品质因数 - (_0)：谐振频率，即电路共振时的频率 - L：电感的感值 - R：电路的阻抗，包括电感的电阻、电容的串联电阻和外部电路的串联电阻等。

4. Q值的意义和影响因素

Q值是评估电路性能和损耗情况的重要指标，具有以下意义：

4.1 能量损耗

Q值越高，说明电路的能量耗散越小，能量更多地储存在电感和电容中，能量损耗较小。

4.2 带宽

Q值越高，谐振电路的带宽越窄，谐振频率附近的信号才能得到有效放大或滤波。

4.3 幅频特性

Q值与谐振峰值的宽度和陡度相关，高Q值的谐振电路能提供更陡峭的幅频特性曲线。

Q值受以下因素的影响： 4.4 电感与电容的参数

电感和电容的感值和串联阻抗对Q值有直接影响。较大的感值或电容的串联将导致较大的Q值。

4.5 电路的损耗

Q值还会受到电感、电容和外部电阻等元件的损耗的影响，损耗越小，Q值越高。

5. Q值的应用

Q值在无线通信和频率选择性放大电路等领域有广泛应用。

5.1 无线通信

在无线通信系统中，谐振电路的Q值会直接影响通信质量。高Q值的谐振电路可以提高频率选择性，减小干扰信号对接收信号的影响。

5.2 频率选择性放大电路

高Q值的谐振电路可以在特定频率范围内实现放大增益的增强，对所需频率范围内的信号进行放大，而其它频率范围的信号则被抑制。

6. 总结

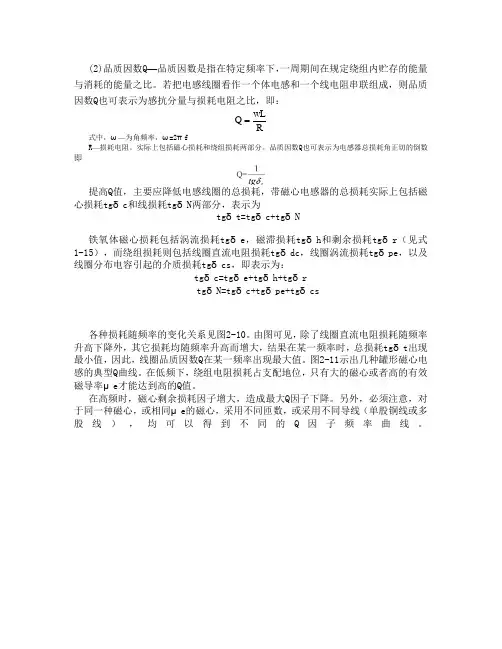

(2)品质因数Q—品质因数是指在特定频率下，一周期间在规定绕组内贮存的能量与消耗的能量之比。若把电感线圈看作一个体电感和一个线电阻串联组成，则品质因数Q也可表示为感抗分量与损耗电阻之比，即：

RwLQ

式中，ω—为角频率，ω=2πf

R—损耗电阻。实际上包括磁心损耗和绕组损耗两部分。品质因数Q也可表示为电感器总损耗角正切的倒数

即

提高Q值，主要应降低电感线圈的总损耗，带磁心电感器的总损耗实际上包括磁心损耗tgδc和线损耗tgδN两部分，表示为

tgδt=tgδc+tgδN

铁氧体磁心损耗包括涡流损耗tgδe，磁滞损耗tgδh和剩余损耗tgδr（见式1-15），而绕组损耗则包括线圈直流电阻损耗tgδdc，线圈涡流损耗tgδpe，以及线圈分布电容引起的介质损耗tgδcs，即表示为：

tgδc=tgδe+tgδh+tgδr

tgδN=tgδc+tgδpe+tgδcs

各种损耗随频率的变化关系见图2-10。由图可见，除了线圈直流电阻损耗随频率升高下降外，其它损耗均随频率升高而增大，结果在某一频率时，总损耗tgδt出现最小值，因此，线圈品质因数Q在某一频率出现最大值。图2-11示出几种罐形磁心电感的典型Q曲线。在低频下，绕组电阻损耗占支配地位，只有大的磁心或者高的有效磁导率μe才能达到高的Q值。

在高频时，磁心剩余损耗因子增大，造成最大Q因子下降。另外，必须注意，对于同一种磁心，或相同μe的磁心，采用不同匝数，或采用不同导线（单股铜线或多股线），均可以得到不同的Q因子频率曲线。

图2-10

图2-11

(3)绕组直流电阻—为了减小电感绕组损耗，绕组直流电阻应尽可能小。测量电阻可采用惠斯顿电桥或欧姆计。考虑到电阻随温度而变化，应将环境温度下测量的电阻值Rm校正为20℃时的相应值，按下式计算

式中，k—与电阻率温度系数有关的一个常数，对铜导线应取234.5。

微　处　理　机MICROPROCESSORS

硅基螺旋电感模型及Q值优化

高　丹,朱明华,徐元森

(中国科学院上海微系统与信息技术研究所,上海200050)

摘　要:分析了硅基螺旋电感的集总π模型,讨论了高频下衬底对Q值的影响,并用Matlab仿

真了Q值随几何尺寸改变而变化的情况。对于0.35μmCMOS工艺,铜制电感的Q值比同等条件

下铝制电感高38.5%,另外增加连线金属的厚度可以有效提高Q值。

关键词:电感;π模型;Q值;谐振;衬底损耗

中图分类号:TN4 文献标识码:A 文章编号:1002-2279(2008)01-0025-03

DesignAspectsofSpiralInductorsonSilicon:ModelingandOptimizing

GAODan,ZHUMing-hua,XUYuan-sen(ShanghaiInstituteofMicrosystemandInformationTechnology,theChineseAcademyofSciences,Shanghai200050,China)

Abstract:Alumpedphysicalmodelofspiralinductoronsiliconisanalyzed,andthesubstratelossesathighfrequencyareconsidered.TheimpactsofdifferentgeometricdimensionstoQaresimulatedbyMatlab.Inaddition,qualityfactorofcopperinductorismuchbetterthanthatofaluminumone,andQvaluecanalsobeimprovedbyincreasingthethicknessofmetal.Keywords:Inductor;πmodel;Qualityfactor;Resonance;Substrateloss
