大型灰铁铸件的铸造工艺

- 1 - 灰铸铁铸造工艺

灰铸铁是一种常用的铸铁材料，具有良好的韧性、耐磨性和耐蚀性等优良性能。它的铸造工艺主要包括铸型制作、原料配制、熔炼、浇注、冷却、脱模、清理和热处理等环节。

首先，铸型制作是铸造过程的第一步，其主要目的是为了保证灰铸铁铸件的准确度和表面质量。铸型通常是由石膏、砂子、石墨等材料制成，根据铸件的形状和大小而定。

其次，原料配制是指将铁水、生铁、废钢和其他添加剂按一定比例混合，制作成灰铸铁的原材料。这个过程非常重要，它决定了最终铸件的化学成分和机械性能。

然后，熔炼是将原材料放入高温中进行熔化的过程，通常采用电弧炉或炉膛进行熔炼。熔炼时，要控制好温度和熔化时间，以充分融化原料，保证铸件质量。

接着，浇注是将熔融的铁水倒入铸型中的过程。在此过程中，要注意避免气泡和夹杂物的产生，以保证铸件的密实性和表面质量。

然后，冷却和脱模是铸造过程中不可缺少的环节。铸件在冷却过程中会发生一系列的物理和化学变化，所以要控制好冷却速率，以避免产生裂纹和缺陷。脱模时，要注意避免对铸件表面造成损伤。

最后，清理和热处理是铸造过程中最后两个环节。清理是为了去除铸件表面的氧化皮和残渣，方便进行热处理。热处理是对灰铸铁铸件进行加热、保温和冷却的过程，以改善铸件的机械性能和耐磨性。

总之，灰铸铁铸造工艺是一个复杂而又细致的过程，需要在每个 - 2 - 环节上都精益求精，才能制造出质量优良的铸件。

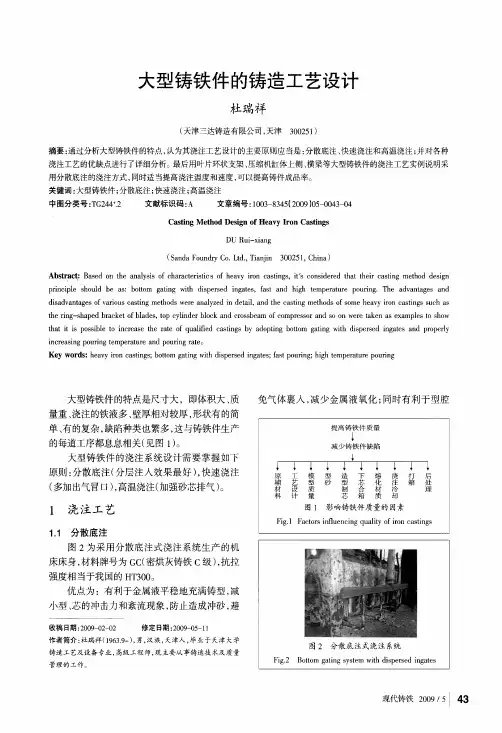

大型铸铁件的铸造工艺设计

杜瑞祥

(天津三达铸造有限公司，天津300251)

摘要：通过分析大型铸铁件的特点，认为其浇注工艺设计的主要原则应当是：分散底注、快速浇注和高温浇注；并对各种

浇注工艺的优缺点进行了详细分析。最后用叶片环状支架、压缩机缸体上侧、横梁等大型铸铁件的浇注工艺实例说明采

用分散底注的浇注方式，同时适当提高浇注温度和速度，可以提高铸件成品率。

关键词：大型铸铁件；分散底注；快速浇注；高温浇注

中图分类号：TG244+-2文献标识码：A文章编号：1003—8345(2009)05—0043—04

CastingMethod

Designof

IIeavyIron

Castings

DU

Rui—xiang

(Sanda

FoundryCo．Ltd．，Tianjin300251，China)

Abstract：Based

onthe

analysisofcharacteristic

sof

heavyiIDn

castings，it7sconsidered

thattheir

castingmethod

design

principleshouldbe

as：bottom

gatingwith

dispersedingates，fastand

hightemperature

pouring．The

advantagesand

disadVantagesofVarious

castingmethodswere

analyzedin

detail，andthe

castingmethodsofsome

heavyiron

castingssuch

as

the

ring—shapedbracketof

blades，topcylinderblockandcrossbeamof

compressorand

soonweretaken

asexamplestoshow

thatitis

possibletoincreasetherateof

quali矗edcastingsbyadoptingbottom

灰铸铁技术条件

灰铸铁（Gray Iron）是一种常见的铸铁材料，具有良好的铸造性能和机械性能。本文将从灰铸铁的组成、制造工艺、性能特点以及应用领域等方面进行介绍。

一、灰铸铁的组成

灰铸铁主要由铁（Fe）、碳（C）、硅（Si）、锰（Mn）等元素组成。其碳含量通常在2.5%~4.0%之间，硅含量在1.0%~3.0%之间，锰含量在0.5%~1.0%之间。此外，灰铸铁中还含有一些杂质元素，如硫（S）、磷（P）等。

二、灰铸铁的制造工艺

灰铸铁的制造工艺主要包括原料配料、熔炼、浇注、冷却等环节。首先，按照一定的配方比例将铁水、废钢、废铁等原料进行配料。然后，将配料加入高炉或电炉中进行熔炼，通过控制炉温和炉内气氛，使铁水中的杂质得以脱除。接下来，将熔融的铁水倒入铸型中，经过冷却后得到灰铸铁制品。

三、灰铸铁的性能特点

灰铸铁具有以下几个显著的性能特点：

1. 高硬度：灰铸铁的硬度较高，可以满足一些对硬度要求较高的场合。

2. 良好的铸造性能：灰铸铁的液态流动性好，易于铸造成型，可以制造出复杂形状的铸件。

3. 良好的耐磨性：由于灰铸铁中含有大量的石墨片，可以在摩擦过程中形成润滑膜，提高材料的耐磨性。

4. 较低的收缩率：灰铸铁的收缩率较低，不易产生变形和开裂现象。

5. 良好的抗振性能：灰铸铁具有较好的抗振性能，可用于制造机械零件和工具。

四、灰铸铁的应用领域

由于灰铸铁具有良好的铸造性能和机械性能，被广泛应用于各个领域。其中，汽车工业是灰铸铁的主要应用领域之一，用于制造发动机缸体、曲轴箱等零部件。此外，灰铸铁还广泛用于机械制造、农机制造、工程机械、铁路、船舶等行业。

总结：

灰铸铁作为一种常见的铸铁材料，具有良好的铸造性能和机械性能。本文从灰铸铁的组成、制造工艺、性能特点以及应用领域等方面进行了介绍。灰铸铁在各个领域都有广泛的应用，为现代工业的发展做出了重要贡献。希望通过本文的介绍，读者对灰铸铁有更深入的了解。

灰铸铁的铸造工艺

铸造业就说“三好”即：好铁水、好型砂、好工艺。铸造工艺在铸件的制造上是和铁水、型砂并列的三大要素之一，若轻视它，绝对做不出好铸件。在砂型中用模型做出铸型，使铁水流入型腔而做出铸件，铸造工艺是研究决定其流入的路径、方法的技术。

铸型分为：

浇口：把铁水从铁水包注入铸型的入口。往往为使浇注量均匀，除去铁水中的夹杂物，设有集渣浇口杯。浇口杯下是直浇道。

横浇道：指铁水从直浇道向型腔流道的水平部分。

内浇口：指铁水从横浇道进入型腔的部位。铸造俗语叫“堰”，是工艺上的重要部分。

出气孔：是随着铁水的充型把型腔内部的空气向外排放的孔道，如果型砂的透气性合适，一般是没有必要的。

冒口：是把铁水中的夹杂物和铸型中的杂物向外排出口，但是由于铸件冷却收缩造成体积不足起补缩作用时叫补缩冒口，这种冒口粗大。

铸造工艺的基本要点

铸造工艺是为了使浇注顺利进行，得到良好铸件的技术，平稳且快是加山延太郎博士的名言，即浇注时间应尽量短，而且在型腔内部又不产生紊乱那样去浇注，其要点如下。

（1）关于铸型的上下：铸件的切削加工面尽量在下箱里，因下部产生缩孔少，材质致密。

（2）浇注方式：有从铸件的上部浇入的顶注式和从下部、中部浇注的底注式。顶注式铸型容易产生冲砂而不怎么使用。

（3）内浇口的位置：由于流入型腔内的铁水急速冷却成固体，如果在厚壁部分开内浇口铁水进不到薄壁部分，在大铸件时，内浇口若小了通过的铁水就快，内浇口附近要冲砂。要考虑内浇口的数量、形状而决定其位置。

（4）内浇口的种类：

主要为三角内浇口和梯形内浇口。三角内浇口容易做，梯形内浇口能防止渣子混入铸型。

（5）直浇口、横浇口、内浇口的断面积比。

按西德R·LEHMANN博士的意见，直浇口为A，横浇口为B，内浇口为C时，A ∶B ∶C＝3.6 ∶4.0 ∶2.0。

虽然关于这个比例是否妥当，有各种不同意见，但说明一下这个比例的思路是：首先铁水通过3.6的入口而进入4.0这样大而长的横浇道再进入内浇口，由于2.0狭窄，铁水在横浇道流速慢时间稍长，这期间比重轻的夹杂物可以上浮，就不能从内浇口进入铸件内部。这就是这种比例的要点，如果不忘记这个原理，也就不必拘泥其细节，简单的记住中、大、小就行。
