显微组织金相图谱[整理]

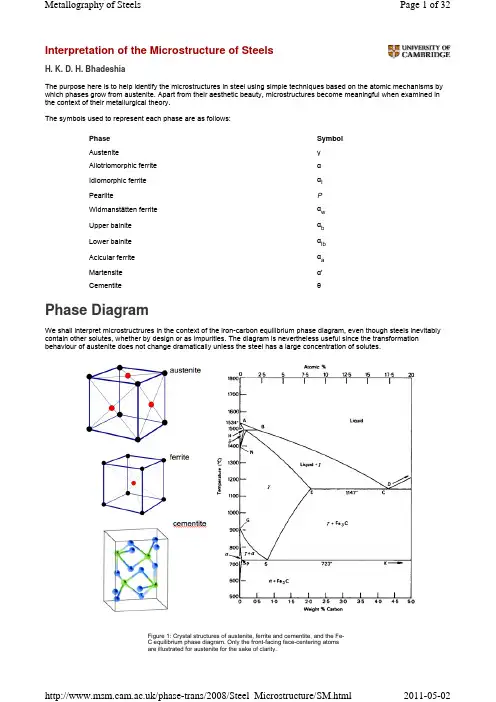

Interpretation of the Microstructure ofSteels

H. K. D. H. Bhadeshia

The purpose here is to help identify the microstructures in steel using simple techniques based on the atomic mechanisms by

which phases grow from austenite. Apart from their aesthetic beauty, microstructures become meaningful when examined in

the context of their metallurgical theory.

The symbols used to represent each phase are as follows:

Phase Diagram

We shall interpret microstructrures in the context of the iron-carbon equilibrium phase diagram, even though steels inevitably

contain other solutes, whether by design or as impurities. The diagram is nevertheless useful since the transformation

behaviour of austenite does not change dramatically unless the steel has a large concentration of solutes.

Phase Symbol

Austeniteγ

Allotriomorphic ferriteα

汕头大学实验报告

学号： 姓名： 年级：

合作人： 日期 ：

金相组织显微分析实验报告模板

金相试样磨制方法 （要求简要概述）

磨制方法：

砂纸平铺在玻璃板上，一手按住砂纸，另一手握住试样，使试样磨面朝下并与砂纸接触，在轻微压力作用下向前推行磨制。磨制以“单程单向”方式重复进行。

在调换下一号更细的砂纸时，应将试样上的磨屑和砂粒清除干净，并使试样的磨制方向调转90°。

实验结果

光滑镜面在显微镜下只能看到一片光亮，除某些非金属夹杂物、石墨、孔洞、裂纹外，无法辨别出各种组织组成物及其形态特征。通过腐蚀使试样磨面的显微组织显露出来，便于观察分析。实验过程中要注意磨制和抛光的方向，在腐蚀时不可用手触摸，要腐蚀足够时间。

汕头大学实验报告

学号： 姓名： 年级：

合作人： 日期 ：

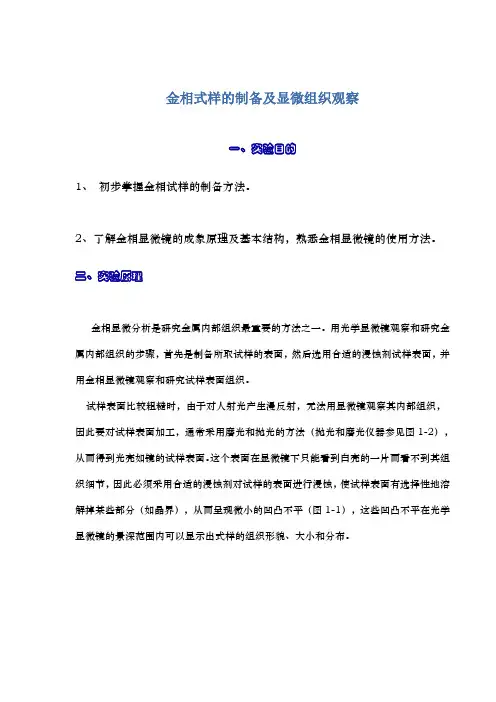

金相式样的制备及显微组织观察

一、实验目的

1、 初步掌握金相试样的制备方法。

2、了解金相显微镜的成象原理及基本结构，熟悉金相显微镜的使用方法。

二、实验原理

金相显微分析是研究金属内部组织最重要的方法之一。用光学显微镜观察和研究金属内部组织的步骤，首先是制备所取试样的表面，然后选用合适的浸蚀剂试样表面，并用金相显微镜观察和研究试样表面组织。

试样表面比较粗糙时，由于对人射光产生漫反射，无法用显微镜观察其内部组织，因此要对试样表面加工，通常采用磨光和抛光的方法（抛光和磨光仪器参见图1-2），从而得到光亮如镜的试样表面。这个表面在显微镜下只能看到白亮的一片而看不到其组织细节，因此必须采用合适的浸蚀剂对试样的表面进行浸蚀，使试样表面有选择性地溶解掉某些部分（如晶界），从而呈现微小的凹凸不平（图1-1），这些凹凸不平在光学显微镜的景深范围内可以显示出式样的组织形貌、大小和分布。

图1-1 金相组织的显示 图1-2 磨光抛光

1、 金相显微镜的结构和使用

金相显微镜通常由光学系统、照明系统和机械系统三大部分组成。有的显微镜还附有摄影装置，现以XJB-1型台式金相显微镜为型台式金相显微镜为例加以说明。

XJB-1型金相显微镜的光学系统如图1-2所示，由灯泡发出的光线经聚光透镜组及反光镜聚集到孔径光栏，再经过聚光镜聚集到物镜的后焦面，最后通过物镜平行照射到式样的表面。从式样表面反射回来的光线经物镜组和辅助透镜，由半反射镜转向，经过辅助透镜及棱镜形成一个倒立的放大实象，该象再经过目镜放大，就成为在目镜视场中能看到的放大映象。

照明系统：在底座内装有一低压灯泡作为光源，聚光镜、孔径光栏及反光镜等均安置在圆形底座上，视场光栏及另一聚光镜则安在支架上，它们组成显微镜的照明系统，使式样表面获得充分均匀的照明。

显微镜调焦装置：在显微镜的两侧有粗调焦手轮，粗调手轮的转动可使载物台的弯臂作上下微0.002mm。

金相显微组织试验原始记录

HZJB-4010 NO.:

样品名称 样品编号

规格型号 样品状态

设备名称 设备型号

设备管理编号 试验日期

浸蚀条件 取样部位

放大倍数 环境温度（℃）

检测依据 环境湿度（%RH）

样品处理过程

晶粒度计算

采用方法

晶粒度

计算公式

晶粒度级数 平均截距（μm）

图像处理方法

组织说明

备注：

检验员： 审核员：
