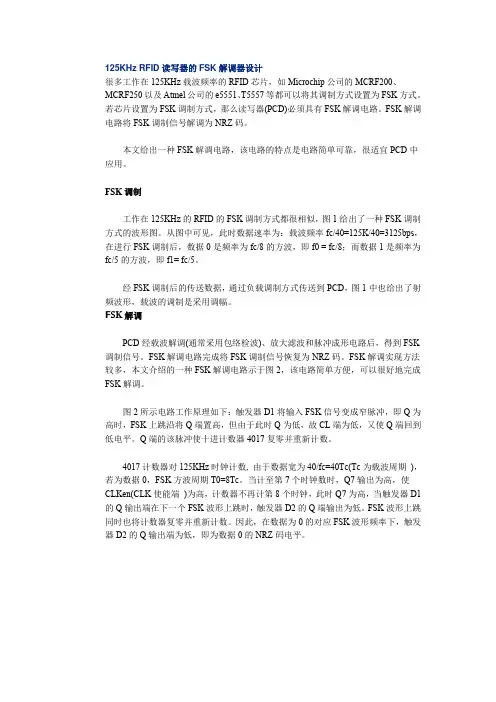

125KHz RFID读写器的FSK解调器设计很多工作在125KHz载波频率的RFID芯片，如Microchip公司的MCRF200、MCRF250以及Atmel公司的e5551、T5557等都可以将其调制方式设置为FSK方式。

若芯片设置为FSK调制方式，那么读写器(PCD)必须具有FSK解调电路。

FSK解调电路将FSK调制信号解调为NRZ码。

本文给出一种FSK解调电路，该电路的特点是电路简单可靠，很适宜PCD中应用。

FSK调制工作在125KHz的RFID的FSK调制方式都很相似，图1给出了一种FSK调制方式的波形图。

从图中可见，此时数据速率为：载波频率fc/40=125K/40=3125bps，在进行FSK调制后，数据0是频率为fc/8的方波，即f0 = fc/8；而数据1是频率为fc/5的方波，即f1= fc/5。

经FSK调制后的传送数据，通过负载调制方式传送到PCD，图1中也给出了射频波形，载波的调制是采用调幅。

F SK解调PCD经载波解调(通常采用包络检波)、放大滤波和脉冲成形电路后，得到FSK 调制信号。

FSK解调电路完成将FSK调制信号恢复为NRZ码。

FSK解调实现方法较多，本文介绍的一种FSK解调电路示于图2，该电路简单方便，可以很好地完成FSK解调。

图2所示电路工作原理如下：触发器D1将输入FSK信号变成窄脉冲，即Q为高时，FSK上跳沿将Q端置高，但由于此时Q为低，故CL端为低，又使Q端回到低电平。

Q端的该脉冲使十进计数器4017复零并重新计数。

4017计数器对125KHz时钟计数, 由于数据宽为40/fc=40Tc(Tc为载波周期)，若为数据0，FSK方波周期T0=8Tc。

当计至第7个时钟数时，Q7输出为高，使CLKen(CLK使能端)为高，计数器不再计第8个时钟，此时Q7为高，当触发器D1的Q输出端在下一个FSK波形上跳时，触发器D2的Q端输出为低。

FSK波形上跳同时也将计数器复零并重新计数。

rfid低频125k电路
低频RFID常使用125kHz频率，用电感耦合方式实现识别。

为了为无源应答器提供电源，阅读器往往需要有足够的功率输出，就要有功放级电路。

一种简单常用的B类125kHz功放电路，如下图所示。

其中，125kHz方波经3个74HC反相器并联输出，以提供足够的负载能力；然后经L1、C1和C2的滤波网络后形成125kHz正弦波。

Q1是射极跟随器，其输出正弦波的正半周时Q2导通，负半周时Q3导通，两管交替导通合成输出波形。

L2、C3是串联谐振回路，谐振频率125kHz，由于谐振时电容器两端的电压为源电压的Q 倍，所以电容器要选用耐压高的。

电阻R6、R7可降低谐振回路的Q值，以保证通信带宽。

3、e5551芯片的写模式
（1）写模式和gap 读写器发出的命令和写数据可由中断载波形 成空隙（gap）的方法来实现，并以两个gap之间 的持续时间来编码0和1.当gap时间为50~150us时， 两gap之间的24Tc（Tc为载波周期）时间长为0， 56Tc时间长为1.当大于64Tc时间长而无gap再出现 时，e5551芯片退出写模式。若在写过程中出现错 误，则e5551芯片进入读模式，从块1 的位开始传 输数据。
B、块终止符BT和序列终止符ST 终止符有两种：块终止符BT和序列终止符 ST，它由配置存储器第30位和第29位分别设置。 BT出现于每一个块前，而ST出现于传送数据每一 个循环序列前。当既用BT也用ST时，块1前不用 BT而仅用ST，如下图所示。当MAXBLK=0时， 没有序列终止符ST。
ST
BT
FSK调制有以下4种： ♥ FSK1：数位1和0的脉冲频率为RF/8和RF/5; ♥ FSK1a：数位1和0的脉冲频率为RF/5和RF/8; ♥ FSK2：数位1和0的脉冲频率为RF/8和RF/10; ♥ FSK2a：数位1和0的脉冲频率为RF/10和RF/8; C、注意问题 下面的组合不可使用： ♥ 当编码为曼彻斯特码或Biphase码时，调制为PSK2 或比特率为RF/8且脉冲频率为RF/8的PSK调制； ♥ 比特率为RF/50或者RF/100的PSK调制，PSK的脉 冲频率不为比特率的整数倍
（2）内部电路结构
e5551芯片的内部电路组成框图如下，该图给 出了e5551芯片和读写器之间的耦合方式。读写器 向e5551芯片传送射频能量和读写命令，同时接收 e5551芯片以负载调制方式送来的数据信号。
调制器 能量 阅 读 器 数据
L1 Coil1 8 L2 C2 1 POR
