地下水污染防渗分区参照表

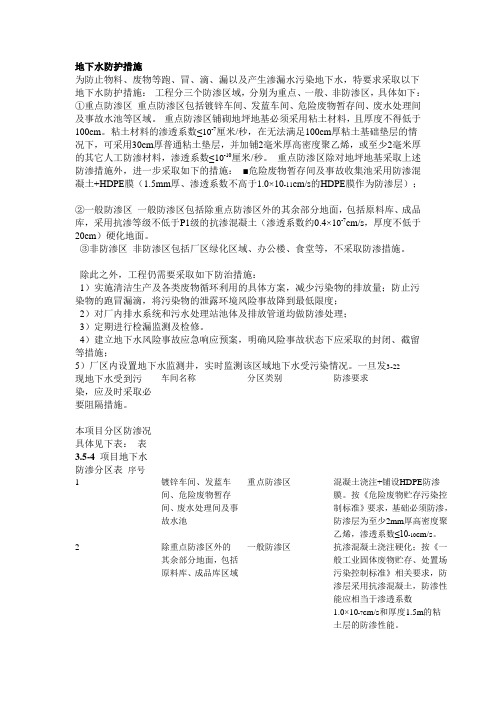

地下水防护措施为防止物料、废物等跑、冒、滴、漏以及产生渗漏水污染地下水，特要求采取以下地下水防护措施：工程分三个防渗区域，分别为重点、一般、非防渗区，具体如下：①重点防渗区重点防渗区包括镀锌车间、发蓝车间、危险废物暂存间、废水处理间及事故水池等区域。

重点防渗区铺砌地坪地基必须采用粘土材料，且厚度不得低于100cm。

粘土材料的渗透系数≤10-7厘米/秒，在无法满足100cm厚粘土基础垫层的情况下，可采用30cm厚普通粘土垫层，并加铺2毫米厚高密度聚乙烯，或至少2毫米厚的其它人工防渗材料，渗透系数≤10-10厘米/秒。

重点防渗区除对地坪地基采取上述防渗措施外，进一步采取如下的措施：■危险废物暂存间及事故收集池采用防渗混凝土+HDPE膜（1.5mm厚、渗透系数不高于1.0×10-11cm/s的HDPE膜作为防渗层）；②一般防渗区一般防渗区包括除重点防渗区外的其余部分地面，包括原料库、成品库，采用抗渗等级不低于P1级的抗渗混凝土（渗透系数约0.4×10-7cm/s，厚度不低于20cm）硬化地面。

③非防渗区非防渗区包括厂区绿化区域、办公楼、食堂等，不采取防渗措施。

除此之外，工程仍需要采取如下防治措施：1）实施清洁生产及各类废物循环利用的具体方案，减少污染物的排放量；防止污染物的跑冒漏滴，将污染物的泄露环境风险事故降到最低限度；2）对厂内排水系统和污水处理站池体及排放管道均做防渗处理；3）定期进行检漏监测及检修。

4）建立地下水风险事故应急响应预案，明确风险事故状态下应采取的封闭、截留等措施；5）厂区内设置地下水监测井，实时监测该区域地下水受污染情况。

一旦发3-22现地下水受到污染，应及时采取必要阻隔措施。

本项目分区防渗况具体见下表：表3.5-4 项目地下水防渗分区表序号车间名称分区类别防渗要求1 镀锌车间、发蓝车间、危险废物暂存间、废水处理间及事故水池重点防渗区混凝土浇注+铺设HDPE防渗膜。

附件4地下水污染防治区划分工作指南（试行）2014年10月目次第一章总则 (1)1.1 编制目的 (1)1.2 适用范围 (1)1.3 编制依据 (1)1.4 术语与定义 (2)1.5 指导原则 (3)1.6 组织编制单位 (3)第二章工作内容与流程 (4)2.1 工作内容 (4)2.2 工作流程 (4)第三章地下水污染防治区划分方法 (7)3.1 地下水污染源荷载评估 (7)3.2 地下水脆弱性评估 (14)3.3 地下水功能价值评估 (19)3.4 地下水污染现状评估 (23)3.5 地下水污染防治区划分 (24)第四章地下水污染防治区划分技术报告及成果图表 (29)4.1 报告编制大纲 (29)4.2 成果图 (29)4.3 成果表 (31)附录 A地下水保护区、防控区及治理区评估结果分析表（参考式样） (32)附录 B岩溶区域地下水脆弱性评估指标说明 (35)附录 C土地利用现状分类及说明 (40)附录 D权重和参数敏感度分析 (45)地下水污染防治区划分工作指南（试行）第一章总则1.1编制目的为贯彻落实《全国地下水污染防治规划（2011-2020年）》，推进我国地下水污染防治工作，规范地下水污染防治区划分工作，根据《中华人民共和国环境保护法》、《中华人民共和国水污染防治法》、《地下水质量标准》（GB/T 14848）及相关法律、法规、标准、文件，编制《地下水污染防治区划分工作指南（试行）》（以下简称“指南”）。

1.2适用范围1.2.1 本指南适用于区域尺度地下水污染防治区划分，评估区面积一般不小于0.4万km2，精度一般不小于1:25万。

1.2.2本指南主要包括开展地下水污染防治区划分工作的主要工作内容、工作流程、技术方法、报告图集编制要求等方面。

1.3编制依据《中华人民共和国环境保护法》《中华人民共和国水污染防治法》《全国地下水污染防治规划（2011-2020年）》GB/T 14175 水文地质术语GB/T 14848 地下水质量标准GB 3838 地表水环境质量标准GB 5749 生活饮用水卫生标准GB 5084 农田灌溉水质标准GB 8537 饮用天然矿泉水GB/T 8538 饮用天然矿泉水检验方法GB 11615 地热资源地质勘查规范GB 15218 地下水资源分类分级标准GB/T 21010 土地利用现状分类HJ/T 164 地下水环境监测技术规范HJ 610 环境影响评估技术导则地下水环境HJ/T 338 饮用水水源保护区划分技术规范当上述标准和文件被修订时，使用其最新版本。

一、地下水水源保护区划分根据《饮用水水源保护区划分技术规范》（HJ/T338-2007），安全系数 取150％，污染物水平迁移时间T一级保护区取100 d，二级保护区取1000d。

根据甘肃省天水地质工程勘察院《甘肃省泾川县城区供水水源地(屈潭沟—二十里铺)前期论证报告》、甘肃水文地质工程地质勘测院《甘肃省泾川县县城供水水源地水文地质勘测报告》等报告提供的有关资料，确定水源地水文地质参数，结果见表1。

表1 泾川县水源地水文地质参数1.1 水源井保护区半径计算根据经验公式（1）计算得一、二级保护区半径见表2。

表2 泾川县各水源地一、二级保护区半径经验公式计算值1.2 计算成果对比分析及保护区半径确定根据水源保护技术规范的相关技术要求，对泾川县王村镇、水泉寺、杨柳湾3个水源地采用经验公式进行了计算。

对计算结果与技术规范提供的经验值（表3）表3 孔隙水潜水型水源地保护区范围经验值进行比较，根据规范规定：“在确保饮用水水源水质不受污染的前提下，划定的水源保护区范围应尽可能小”这一原则，结合水源地周围主要工程项目布局现状，最后确定王村镇、水泉寺2个水源地一级保护区半径为500 m，二级保护区半径均为5000 m，杨柳湾水源地一级保护区半径为200 m，二级保护区半径均为2000 m。

泾川县水源地保护区实际采用半径见表4。

表4 泾川县水源保护区实际采用半径1.3水源保护区范围地下水一级保护区的划分，如果水源为单井，将以单井影响半径的外切正方形为保护区，如果水源为群井，则以单井影响半径画圆，各单井圆外切线交点所构成的多边形为保护区。

地下水二级保护区是在一级保护区范围的基础上，按照半径扩大10倍进行划分。

1.3.1一级保护区范围泾川县城区饮用水3个水源地一级保护区共3个，总控制面积15.259 km2。

其中：王村镇水源地1个，控制面积11.27 km2，控制点W1—2、W1—3在泾河左岸一级阶地上；水泉寺水源地 1 个，控制面积3.07km2;杨柳湾水源地1个，控制面积0.919 km2。

地下水污染防治分区划分工作指南2019年9月目次第一章总则 (1)1.1编制目的 (1)1.2适用范围 (1)1.3编制依据 (1)1.4术语与定义 (2)1.5指导原则 (2)1.6组织编制单位 (2)第二章工作内容和流程 (4)2.1工作内容 (4)2.2工作流程 (4)第三章地下水污染防治分区划分技术方法 (6)3.1地下水污染源荷载评估 (6)3.2地下水脆弱性评估 (13)3.3地下水污染现状评估 (16)3.4地下水污染防治分区划分 (18)第四章报告编制要求 (23)4.1报告文本 (23)4.2成果图 (23)4.3成果表 (25)附录A （资料性附录）岩溶区地下水脆弱性评估指标说明 (26)附录B （资料性附录）地下水污染防治分区划分报告编制大纲 (30)地下水污染防治分区划分工作指南第一章总则1.1编制目的为贯彻落实《全国地下水污染防治规划（2011-2020年）》《地下水污染防治实施方案》（环土壤〔2019〕25号），遏制我国地下水污染加剧趋势，推进我国地下水污染监督防治，规范地下水污染防治分区划分工作，根据《中华人民共和国环境保护法》《中华人民共和国水污染防治法》及相关法律、法规、标准，编制《地下水污染防治分区划分工作指南》（以下简称指南）。

1.2适用范围本指南适用于区域尺度地下水污染防治分区划分，精度一般不低于1:25万。

1.3编制依据本指南引用了下列文件或其中的条款。

凡是未注明日期的引用文件，其最新版本适用于本指南。

GB 5084 农田灌溉水质标准GB/T 4754 国民经济行业分类GB/T 14848 地下水质量标准HJ 25.6 污染地块地下水修复和风险管控技术导则HJ 338 饮用水水源保护区划分技术规范HJ 773 集中式饮用水水源地规范化建设环境保护技术要求1.4术语与定义下列术语与定义适用于本指南。

地下水污染源荷载：指污染源对地下水的影响程度，取决于污染源的类型、规模、释放污染物的可能性、污染物的毒性等。

GWI-A5地下水系统划分导则中国地质调查局2004年11月1主题内容与适用范围1.1 本导则为中国地质调查局地质调查项目《全国地下水资源及其环境问题调查评价》（以下简称“项目”）专门制定。

1.2 本导则规定了地下水系统的基本概念、地下水系统划分的原则，并阐述了地下水系统分区分级的基本原则要求。

1.3 本导则只适用于“项目”中地下水系统划分。

1.4 本导则可供有关调查评价工作参考。

2引用标准及规范供水水文地质勘查规范GB 50027-2001区域水文地质工程地质环境地质综合勘查规范(1﹕50 000) GB/T 14158-93矿区水文地质工程地质勘探规范GB 12719-91水文地质术语GB/T 14157-933术语与基本概念3.1地下水系统Groundwater system是具有水量、水质和能量输入、运移和输出的地下水基本单元及其组合。

是指在时空分布上具有共同地下水循环规律的一个独立单位。

它可以包括若干次一级的亚系统或更低的单位。

3.2地下水系统边界Groundwater system boundary地下水系统边界是指两个地下水系统之间或地下水系统与其环境之间所存在的界线。

地下水系统边界具有时空四维性。

3.3地下水系统环境Environment of groundwater system地下水系统环境是指存在于地下水系统外的与之有密切联系的物质的、经济的、信息的和人际的相关因素的总称。

与地下水系统有密切联系的环境分为三类：自然环境、技术经济环境和社会环境。

3.4地下水系统结构Groundwater system structure地下水系统结构是指不同多孔介质组成的地下水补给、径流和排泄以及水化学演化的场所或由构造断裂、溶洞、裂隙、节理等组成的地下水补给、径流和排泄以及水化学演化的空间网络。

地下水系统结构是地下水系统保持整体性以及具有一定功能的内在依据。

3.5 地下水系统分级Groundwater system classification地下水系统分级是指根据地下水系统结构、水动力或水化学特征等将一个独立的地下水系统划分为不同层次的若干次级系统。

浅谈石化厂区环境影响评价中的地下水分区防渗杜兴胜;喻佳【摘要】随着地下水环境保护越来越受到重视,近年来对石化厂区地下水污染防渗要求分区日益严格,本文对石化厂区的各部位防渗进行了分区并给出了相应的要求,并提出在实际运用中进行防渗分区时还应考虑区域或部分的天然包气带防污性能及结合地下水环境影响评价结果来确定防渗等级.【期刊名称】《江西化工》【年(卷),期】2016(000)001【总页数】3页(P97-99)【关键词】石化厂区;环境影响评价;地下水污染;防渗分区【作者】杜兴胜;喻佳【作者单位】江西省核工业地质局测试研究中心,江西南昌330002;江西省核工业地质局测试研究中心,江西南昌330002【正文语种】中文在人口压力与经济大力发展的压力下，我国水资源短缺的形势非常地严峻。

地下水资源是我国重要的供水水源。

近几十年来，由于预防污染意识不强，人类活动对地下水环境造成了一定的污染，出现了“水质型”缺水的问题。

由于近年来，石化领域因各种原因而引发的有毒污染物的泄漏，导致地下水污染的事件屡有发生，从而给地下水环境安全造成了严重威胁，所以人们越来越重视石化领域的环境保护。

石化厂区的物料、固体废物和污水泄漏对地下水的影响，以长期的累积影响为主。

地下水污染与地表水污染有明显的不同，地下水污染具有隐蔽性和难以逆转性，地下水一旦受到了污染，便很难修复。

因此，地下水的污染防治需做到以预防为先，即控制地下水污染的源头，有效地切断污染物进入地下水的途径。

鉴于石化企业在正常工况、非正常工况与事故下的物料泄漏在所难免，为有效地切断地下水的污染源，有必要采取适当的防渗措施。

石化项目占地面积大，从合理性与经济性两个角度考虑，不可能对厂区全部面积做被动防渗处理。

对于环境风险较大的装置区、储罐区等区域，按其污染区域来确定防渗等级。

因此，根据厂区各生产装置、物料的污染程度、工艺过程的泄露可能性、辅助设施及公用工程设施的布置，将厂区严格区分为非污染防治区、一般污染防治区与重点污染防治区。

生态环境部、自然资源部、住房和城乡建设部、水利部、农业农村部关于印发地下水污染防治实施方案的通知文章属性•【制定机关】生态环境部,自然资源部,住房和城乡建设部,水利部,农业农村部•【公布日期】2019.03.28•【文号】环土壤〔2019〕25号•【施行日期】2019.03.28•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】土壤环境保护正文关于印发地下水污染防治实施方案的通知环土壤〔2019〕25号各省、自治区、直辖市、新疆生产建设兵团生态环境厅（局）、自然资源主管部门、住房城乡建设厅（建委、城管委、建设局）、水利（务）厅（局）、农业农村（农牧、农业）厅（局、委）：为贯彻落实习近平总书记对地下水污染防治工作的重要批示精神，全面打好污染防治攻坚战，保障地下水安全，现将《地下水污染防治实施方案》印发给你们，请认真贯彻执行，加快推进地下水污染防治各项工作。

附件：1.地下水污染防治分区划分技术要求2.加油站防渗改造核查要求3.地下水污染场地清单公布技术要求4、地下水污染防治实施方案生态环境部自然资源部住房城乡建设部水利部农业农村部2019年3月28日附件1地下水污染防治分区划分技术要求一、工作内容综合考虑地下水水文地质结构、脆弱性、污染状况、水资源禀赋和行政区划等因素，建立地下水污染防治分区体系，划定地下水污染保护区、防控区及治理区。

二、工作范围以省、市、县行政区为评估范围。

三、工作流程（一）收集资料。

根据地下水污染源荷载、脆弱性、功能价值、污染现状评估的指标体系，收集相关数据资料，并开展必要的补充调查工作。

（二）地下水污染源荷载、脆弱性和功能价值的指标体系评估。

根据资料分析结果，采用各指标体系的评估方法，开展地下水污染源荷载分区、地下水脆弱性分区、地下水功能价值分区等工作。

（三）地下水污染现状评估。

根据地下水质量目标、标准限值、对照值（或背景值）开展地下水污染现状评估，评估指标主要是“三氮”、重金属和有机物等污染指标，形成污染分布图。
