轻钢龙骨石膏板隔墙-技术交底根据您的要求，本文档将讨论轻钢龙骨石膏板隔墙的技术交底。
以下是相关内容的详细说明。
1. 隔墙的定义和用途隔墙是指用于分隔建筑内部空间的墙体结构。
轻钢龙骨石膏板隔墙是一种常用的隔墙装修技术。
它可以应用于住宅、商业和工业建筑等各种建筑类型，用于划分房间、改变空间布局、增加功能区域等。
2. 轻钢龙骨石膏板隔墙的构成轻钢龙骨石膏板隔墙主要由以下几个部分组成：- 轻钢龙骨：采用轻钢材料组成的骨架结构，用于支撑和固定石膏板。
轻钢龙骨：采用轻钢材料组成的骨架结构，用于支撑和固定石膏板。
- 石膏板：采用高强度、防火性能好的石膏板作为隔墙面材，提供隔音、隔热等功能。
石膏板：采用高强度、防火性能好的石膏板作为隔墙面材，提供隔音、隔热等功能。
- 防火保护层：在隔墙中设置防火保护层以提高整体的防火性能。
防火保护层：在隔墙中设置防火保护层以提高整体的防火性能。
- 隔墙腰线：装饰性的腰线材料，用于连接和装饰隔墙的顶部和底部。
隔墙腰线：装饰性的腰线材料，用于连接和装饰隔墙的顶部和底部。
3. 轻钢龙骨石膏板隔墙的施工步骤轻钢龙骨石膏板隔墙的施工步骤主要包括以下几个阶段：1. 确定隔墙位置和尺寸：根据设计图纸确定隔墙的位置和尺寸。
确定隔墙位置和尺寸：根据设计图纸确定隔墙的位置和尺寸。
2. 安装轻钢龙骨：根据设计要求，进行轻钢龙骨的安装，包括设置龙骨的间距和固定方法。
安装轻钢龙骨：根据设计要求，进行轻钢龙骨的安装，包括设置龙骨的间距和固定方法。
3. 安装石膏板：将石膏板安装在轻钢龙骨上，确保牢固连接。
安装石膏板：将石膏板安装在轻钢龙骨上，确保牢固连接。
4. 施工防火保护层：在隔墙内部设置防火保护层，以提高整体的防火性能。
施工防火保护层：在隔墙内部设置防火保护层，以提高整体的防火性能。
5. 装饰和整理边角：修整隔墙的边角，清理施工过程中的杂物。
装饰和整理边角：修整隔墙的边角，清理施工过程中的杂物。
6. 验收和质量检查：对隔墙进行验收和质量检查，确保符合相关标准和要求。
轻钢龙骨石膏板隔墙施工技术交底㈠、工程概况某高级饭店为钢筋混凝土框架结构，除加气混凝土墙面外，隔墙大部分采用轻钢龙骨石膏板作面板的轻质隔墙。
由于该飞程内装修属高级装修，施工要求高，在作业时必须严格遵守施工工艺标准和本技术交底的具体规定。
（二）作业准备1、材料该工程设计指定的轻钢龙骨和石膏板定点生产厂家，见表18-1轻钢龙骨和石膏板定点生产厂表18－12、现场作业准备⑴、轻钢骨架石膏罩面板隔墙施工前，应先安排外装修，墙板安装应待屋面、室内地面、顶棚和墙面抹灰完成后进行。
⑵、设计要求隔墙有地枕带，应将地枕带施工完毕，并达到设计强度后，方可进行轻钢骨架的安装。
⑶、墙为加气混凝土砌体时，应在隔墙交接处，按1000mm间距预埋木砖。
⑷、根据设计图和施工方案提出的备料计划，查实隔墙全部材料，使其配套齐备。
㈢、施工方法1、根据施工图在楼地面上放出隔墙位置线及门窗洞口边框线，并弹出预龙骨位置边线，放线后按设计要求，将隔墙的门洞口框安装完毕，用钢凿凿掉木门框脚头部分的混凝土，以便于门框固定。
2、按照隔墙所弹墨线位置，安装顶龙骨和地龙骨，用射钉枪将射钉固定在结构主体上，其射钉间距为1000mm。
用射钉固定时，应带有橡胶垫条或泡沫塑料垫条来固定上下沿边龙骨。
混凝土导墙采用预埋木砖（按设计图男求尺寸预埋）用木螺丝固定沿地龙骨和沿顶龙骨。
卫生间加气混凝土墙沿墙沿地龙骨，也应在其混凝土内预埋木砖用本螺丝固定好沿墙龙骨。
3、将C75-2主龙骨（竖向龙骨）上下两端嵌入沿顶沿地龙骨，用铆钉枪固定或用电钻打眼木螺丝固定。
竖龙骨布置间距为400～600mm左右，板材中间有一根龙骨，有利于用KF80腻子嵌缝，靠墙或柱的竖向龙骨用射钉将其固定，钉距为1000mm。
见图18-1。
4、为了保证墙体稳定，当层高超过3m时，可在60cm一档的主龙骨空洞中穿入横撑龙骨C75-3，并用龙骨长C75—4卡紧，间距120cm为一档。
门框处用双并主龙骨组成。
轻钢龙骨石膏板隔墙安全技术交底1. 背景介绍轻钢龙骨石膏板隔墙作为建筑设计中常见的一种构造，在家庭、办公楼、学校等场合得到广泛应用。
其特点是使用轻钢龙骨作为骨架，再加上石膏板等面材，具有轻量、柔韧、隔音、隔热等优点，同时也具有易变形、易受潮等弱点。
因此，在轻钢龙骨石膏板隔墙的施工过程中，需要进行一系列安全技术交底，以确保施工质量，保证最终的墙体安全可靠。
本文将结合实际施工经验，对轻钢龙骨石膏板隔墙的安全技术进行详细介绍。
2. 施工前的准备工作2.1 现场物资准备在进行轻钢龙骨石膏板隔墙施工前，需要准备好足够的物资，包括：•轻钢龙骨：其选择应符合设计要求，质量要求高，在未拆包使用前，应检查其外表面和长度是否符合要求。
•石膏板：石膏板的选择应符合设计要求，质量要求高，外观应完好无损。
•石膏粉、扣件、螺丝等材料：应使用符合标准的材料，不得使用损坏或有质量问题的材料。
在选择材料时，应注意材料的类型和规格。
将其分类储存，避免受潮、受热等问题。
2.2 现场环境准备施工前应保证施工现场的整洁、平整，并做好防护措施，避免材料、工具等掉落损伤人员或物品。
同时，应注意通风、急救等事项，以确保现场的安全环境。
3. 施工中的安全技术交底3.1 现场操作规范施工人员应执行现场操作规范，按照施工图纸和工艺要求进行施工。
在施工过程中，应注意以下事项：•轻钢龙骨的安装：在安装轻钢龙骨之前，应先做好必要的水平标志线，并进行轻钢龙骨的竖直调整。
根据设计要求，选用相应的垂直和水平方向的隔墙龙骨，其数量和位置应符合设计要求。
•石膏板的安装：安装石膏板时，应保证其表面水平、垂直，尽可能避免过度重叠和错位，施工完毕后应使用刮板削平表面，确保整个面材整齐、平滑。
•石膏板接缝处理：在石膏板接缝处可以使用割板机进行割板或进行手工修整，使得接缝处呈现垂直、平整、错位迹象小的状态。
接缝处应使用符合标准的石膏粉进行填补，以保证墙体的整体性和美观性。
3.2 动火作业规范在施工过程中，如出现需要动火作业的情况，应执行相关的规范及技术交底，主要包括以下内容：•动火操作规范：施工现场应禁止打火、明火作业，如确需使用火源时，应注意周围的燃烧物，采取相应的防护措施，确保施工人员和施工材料的安全。

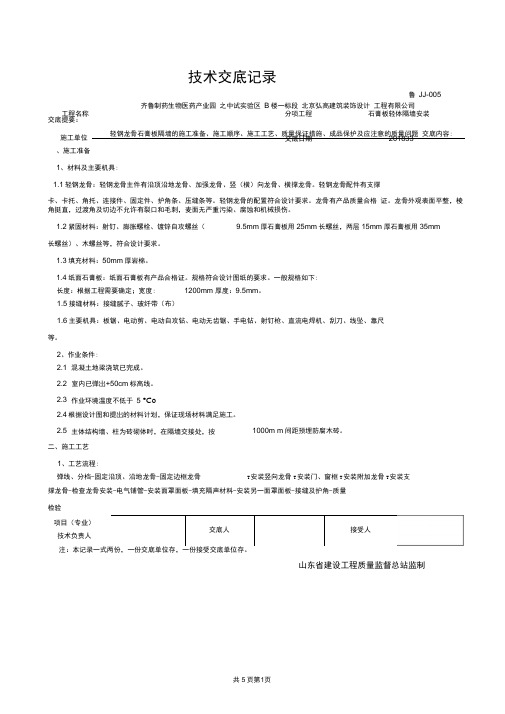

鲁 JJ-005工程名称 分项工程 石膏板轻体隔墙安装交底日期 201833齐鲁制药生物医药产业园 之中试实验区 B 楼一标段 北京弘高建筑装饰设计 工程有限公司交底提要：轻钢龙骨石膏板隔墙的施工准备、施工顺序、施工工艺、质量保证措施、成品保护及应注意的质量问题 交底内容: 、施工准备1、材料及主要机具:1.1轻钢龙骨：轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨。
轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。
轻钢龙骨的配置符合设计要求。
龙骨有产品质量合格 证。
龙骨外观表面平整，棱角挺直，过渡角及切边不允许有裂口和毛刺，麦面无严重污染、腐蚀和机械损伤。
1.2紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝（9.5mm 厚石膏板用25mm 长螺丝，两层15mm 厚石膏板用35mm长螺丝）、木螺丝等，符合设计要求。
1.3填充材料：50mm 厚岩棉。
1.4纸面石膏板：纸面石膏板有产品合格证。
规格符合设计图纸的要求。
一般规格如下:1.5接缝材料：接缝腻子、玻纤带（布）1.6主要机具：板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、直流电焊机、刮刀、线坠、靠尺等。
2、作业条件:根据设计图和提岀的材料计划，保证现场材料满足施工。
二、施工工艺1、工艺流程:撑龙骨-检查龙骨安装-电气铺管-安装面罩面板-填充隔声材料-安装另一面罩面板-接缝及护角-质量 检验山东省建设工程质量监督总站监制施工单位 长度：根据工程需要确定；宽度:1200mm 厚度：9.5mm 。
2.1 混凝土地梁浇筑已完成。
2.2 室内已弹岀+50cm 标高线。
2.3 作业环境温度不低于 5 °Co2.4 2.5 主体结构墙、柱为砖砌体时，在隔墙交接处，按1000m m 间距预埋防腐木砖。
弹线、分档-固定沿顶、沿地龙骨-固定边框龙骨T安装竖向龙骨T 安装门、窗框T 安装附加龙骨T 安装支项目（专业） 技术负责人交底人接受人鲁 JJ-005工程名称分项工程石膏板轻体隔墙安装交底日期 2018337、通贯系列龙骨： 低于3m 的隔断安装一道;3~ 5m 隔断安装两道；5m 以上安装三道。
如果需吊挂重件时（如吊柜、空调、水箱等），则必须加密龙骨的排布，或在龙骨内装上木夹板或薄钢板，以将负荷转移到龙骨架上，避免板材受破坏。
9．安装一侧罩面板：1）检查龙骨安装质量，应检查龙骨骨架的表面平整度、立面垂直度与稳定性。
门洞口框是否符合设计及构造要求，龙骨间距是否符合石膏板宽度的模数。
2）装一侧的纸面石膏板，从门口处开始，无门洞口的墙体由墙的一端开始，石膏板一般用自攻螺丝固定，板边钉距不大于200mm,板中间距不大于300mm，螺钉距石膏板边缘的距离不得小于10mm,也不得大于16mm。
距板角50mm，自攻螺丝紧固时，纸面石膏板必须与龙骨紧靠.10．安装墙体内电管、电盒和电箱设备，并进行隐蔽工程检查验收。
11．安装墙体内防火、隔声、防潮填充材料.12．安装另一侧纸面石膏板：安装方法同第一侧纸面石膏板、其接缝应与第一侧面板缝错开。
安装双层纸面石膏板：第二层板的固定方法与第一层相同，但第二层板的接缝应与第一层错开，不能与第一层的接缝落在同一龙骨上。
如果墙体封板高度大于板面长度时,上下板的垂直接缝也应错开。
13．接缝处理：1）刮嵌缝腻子：刮嵌缝腻子前先将接缝内浮土清除干净，用小刮刀把腻子嵌入板缝,与板面填实刮平.2）粘贴拉结带：待嵌缝腻子凝固后即行粘贴拉接材料，先在接缝上薄刮一层稠度较稀的胶状腻子，厚度为1mm，宽度为拉结带宽,随即粘贴拉接带，用中刮刀从上而下方向一个方向刮平压实，赶出胶腻子与拉接带之间的气泡。
3）刮中层腻子：拉接带粘贴后，立即在上面再刮一层比拉接带宽80mm左右、厚度约1mm 的中层腻子，使拉接带埋入这层腻子中。
4)找平腻子:用大刮刀将腻子填满楔形槽与板面平。
14．墙面装饰：进行墙面装饰前，板面钉帽应进行防锈处理。
纸面石膏板墙面，根据建筑物的标准,可做各种饰面，如涂刷油漆、喷刷浆、彩色喷涂、贴墙纸等。
五、质量标准:（一）主控项目：1、轻钢龙骨隔墙所用龙骨、配件、墙面板、填充材料及嵌缝材料的品种、规格、性能和。
9．安装一侧罩面板：1）检查龙骨安装质量，应检查龙骨骨架的表面平整度、立面垂直度与稳定性。
门洞口框是否符合设计及构造要求，龙骨间距是否符合石膏板宽度的模数。
2）装一侧的纸面石膏板，从门口处开始，无门洞口的墙体由墙的一端开始，石膏板一般用自攻螺丝固定，板边钉距不大于200mm，板中间距不大于300mm，螺钉距石膏板边缘的距离不得小于10mm,也不得大于16mm。
距板角50mm，自攻螺丝紧固时，纸面石膏板必须与龙骨紧靠。
10．安装墙体内电管、电盒和电箱设备，并进行隐蔽工程检查验收。
11．安装墙体内防火、隔声、防潮填充材料。
12．安装另一侧纸面石膏板：安装方法同第一侧纸面石膏板、其接缝应与第一侧面板缝错开。
安装双层纸面石膏板：第二层板的固定方法与第一层相同，但第二层板的接缝应与第一层错开，不能与第一层的接缝落在同一龙骨上。
如果墙体封板高度大于板面长度时，上下板的垂直接缝也应错开。
13．接缝处理：1）刮嵌缝腻子：刮嵌缝腻子前先将接缝内浮土清除干净，用小刮刀把腻子嵌入板缝，与板面填实刮平。
2）粘贴拉结带：待嵌缝腻子凝固后即行粘贴拉接材料，先在接缝上薄刮一层稠度较稀的胶状腻子，厚度为1mm，宽度为拉结带宽，随即粘贴拉接带，用中刮刀从上而下方向一个方向刮平压实，赶出胶腻子与拉接带之间的气泡。
3）刮中层腻子：拉接带粘贴后，立即在上面再刮一层比拉接带宽80mm左右、厚度约1mm的中层腻子，使拉接带埋入这层腻子中。
4）找平腻子：用大刮刀将腻子填满楔形槽与板面平。
14．墙面装饰：进行墙面装饰前，板面钉帽应进行防锈处理。
纸面石膏板墙面，根据建筑物的标准，可做各种饰面，如涂刷油漆、喷刷浆、彩色喷涂、贴墙纸等。
五、质量标准：（一）主控项目：1、轻钢龙骨隔墙所用龙骨、配件、墙面板、填充材料及嵌缝材料的品种、规格、性能和木材的含水率应符合设计要求。
有隔声、隔热、阻燃、防潮等特殊要求的工程，材料应有相应性能等级的检测报告。
2、轻钢龙骨隔墙工程边框龙骨必须与基体结构连接牢固，并应平整、垂直、位置正确。
轻钢龙骨石膏罩面板隔墙施工交底记录一、工程概况1.施工单位：XXX装饰工程有限公司2.工程地点：XX市XX小区3.施工内容：轻钢龙骨石膏罩面板隔墙施工4.施工日期：2024年X月X日6.人员安排：本工程施工人员需如实登记并随身携带工牌上岗。
二、工程要求1.施工材料：轻钢龙骨、石膏板、胶粘剂、挂件等。
2.施工工艺：按照相关标准、施工规范进行施工，确保质量和安全。
3.安全要求：施工人员必须佩戴安全帽、安全鞋，并按要求使用防护装备。
三、施工流程1.准备工作：(1)按图纸要求确定轻钢龙骨和石膏板的尺寸和数量，并进行确认。
(2)准备所需材料和工具，并检查其质量和完好程度。
(3)对施工区域进行清理，确保施工区域整洁、无杂物。
(4)对施工人员进行安全培训，强调安全注意事项。
2.龙骨安装：(1)确定墙体位置并标记好位置。
(2)根据标记，在墙体上预先打孔或安装挂鉤。
(3)安装龙骨并用水平仪进行调平。
(4)龙骨连接处使用螺丝固定，并确保连接牢固。
(5)水平仪反复检查，以确保龙骨安装平整。
3.石膏板安装：(1)根据尺寸要求，将石膏板剪裁至适当尺寸。
(2)在石膏板四周涂抹适量的胶粘剂。
(3)将石膏板放置在龙骨上，用力按压使其牢固粘贴。
(4)使用螺丝将石膏板固定在龙骨上，并确保连接牢固。
(5)石膏板之间的接缝处使用胶粘剂进行封口处理。
(6)检查石膏板是否平整，如出现问题及时修复。
4.吊顶处理：(1)根据设计要求进行吊顶处理。
(2)面板之间的缝隙处理，使用胶粘剂进行封缝处理。
5.清理工作：(1)施工结束后，清理施工现场，清除垃圾和碎片。
(2)做好施工材料的归档和整理，确保材料的安全和完好。
四、施工注意事项1.施工人员必须佩戴安全帽、安全鞋，并按要求使用防护装备。
2.施工现场必须保持整洁，不能堆放杂物。
3.石膏板切割时，应注意避免切割过程中产生的粉尘溅到其他区域。
4.安装过程中，要注意石膏板与龙骨的连接处是否牢固。
5.施工期间，应注意施工现场的安全，防止发生意外事故。
轻钢龙骨普通石膏板隔墙施工技术交底一、施工准备1、结构验收合格,隔墙、门洞位置、预留洞口放线完成,室内1000mm水平线放线完成,验线合格；2、轻钢龙骨隔墙施工所需材料和施工机具设备进场,验收合格,所有的材料必须有材料检测报告、合格证；3、现场临时用电按照要求布设,验收合格,现场活动架子或脚手架验收合格后,方可进行隔墙施工；4、项目部根据施工组织设计和施工方案要求,进行施工技术、质量和安全交底,交底经过施工班组的签认；5、安装现场应保持通风且清洁干燥,地面不得有积水、油污等,电气设备末端等半成品必须做好半成品和成品保护措施；6、大面积施工前先做好样板间,经有关质量部门检查鉴定合格后,方可组织班组进行大面积施工,施工样板部位裙房4层南侧DFU机组隔墙；7、石膏板的搬运、存放、安装应采取相应措施,防止受潮、变形、板面损坏及边角磕碰;板面严重凹凸不平、边角不整,龙骨锈蚀扭曲的禁止使用8、轻钢龙骨石膏板隔墙与主体钢结构连接采用螺柱焊接方式,螺柱焊接采用M8短周期外螺纹螺柱,施工焊接前钢结构表面应做清洁处理,焊接完毕后,修补钢结构表面防腐涂料及防火涂料;9、主要机具包括：电锯、螺锯、手枪钻、冲击电锤、电焊机、砂轮切割机、拉铆枪、铁锤、钳子、螺丝刀、多用刀、小线、墨斗、吊坠、检测尺、水平管、2m靠尺、水平钢尺等; 二、轻钢龙骨普通石膏板隔墙工程施工工艺工艺流程施工准备→测量放线→验线→安装门框和洞口钢骨架加强龙骨→安装天地龙骨采用螺栓与地面固定或螺柱穿透焊→安装竖龙骨→机电管线安装→隐蔽工程验收→安装一侧第一层石膏板→安装岩棉→安装另一侧第一层石膏板→安装一侧第二层石膏板→安装另一侧第二层石膏板→安装一侧第三层石膏板如果有→安装另一侧第三层石膏板如果有→板缝处理→工序验收施工工艺要点2.2.1施工准备：将作业的轻钢龙骨、石膏板等材料准备就绪,施工机具准备到位,工人通过施工培训并且合格,施工部位的主体和已做隔墙、钢结构的防火涂料通过验收并且合格,深化设计图纸通过审批；2.2.2 测量放线：按照图纸设计要求确定墙体位置,用墨斗在地面弹出墙位宽度控制线,并将线引至侧墙及顶棚,同时标出门洞口位置；在隔墙与上、下及两边基体的相接处,应按龙骨的宽度弹线;弹线清楚,位置准确;按设计要求,结合罩面板的长、宽分档,以确定竖向龙骨、横撑及附加龙骨的位置;2.2.3验线：由总包装饰部、质量部会同监理公司按照图纸要求和规范要求进行验线,墙体线验收合格后方可隔墙施工;2.2.4本工程轻钢龙骨隔墙门框和宽度大于600mm的洞口采用钢骨架加固方案,钢架采用方钢龙骨,75隔墙龙骨采用7050方管、100隔墙龙骨采用10050方管、气体消防墙体150龙骨采用7050方管并焊,具体要求见附图,施工要点如下：1施工工序：墙体骨架位置线→验线→钢骨架加工、后置埋件加工→方管后置埋件固定膨胀螺栓或螺柱焊→门边洞边一侧方钢骨架安装→调整方管位置和垂直度→符合要求后临时固定点焊或用木楔子临时固定→调整方管位置和垂直度→方管下埋件与钢管焊接固定→方管上固定与角铁焊接→安装门边洞边另一侧方钢骨架工序同上→安装横撑方管门边或洞口四周→安装斜支撑门洞两侧钢架有要求→焊缝和破损处补刷防锈漆→工序验收→轻钢龙骨隔墙龙骨施工2方管的加工考虑焊缝厚度按照实际测量长度扣除10mm作为上下焊缝预留量;3后置埋件钢管下为钢板、上部与结构连接为5050角钢,方管和上下后置埋件采用满焊连接,详见附图;如果钢管上口遇到钢结构,则采用螺柱穿透焊与钢结构连接,不允许出现与钢结构直接焊接的情况;4由于焊接可能出现工艺变形,门洞和设备留洞可以按照设计要求每边增加5mm左右余量,以保证焊接后门洞或设备留洞的尺寸符合要求;5方管安装的垂直度,主要是封石膏板面必须保证不能超出轻钢龙骨面,防止在封石膏板时出现空隙或不实的情况;6对于150mm宽墙体龙骨钢架采用两根70mm钢龙骨并焊,焊接要求双面对称焊,间距500mm焊缝长度50mm;焊接时防止钢管变形可以采用在地面焊接好再安装的方法;7钢架焊接完成后对焊缝清理,清理后补刷两道防锈漆,对于方管上防锈漆损坏的部位必须补刷两道防锈漆;2.2.5固定沿顶、沿地龙骨：1与钢结构连接：沿弹线位置采用螺柱穿透焊,将边骨固定钢结构上,固定点间距600mm,龙骨端头小于等于50mm;2与混凝土结构连接：采用8胀栓将沿顶、地龙骨沿弹线位置与混凝土结构连接,固定点间距为600mm,端头小于等于50mm;3对有防水要求的墙体施工区域仅有二层厨房：在墙位处浇筑一道高出地面完成面120mm高混凝土导墙,地龙骨用10胀栓固定在导墙上,间距为600mm,先将C20细石混凝土地枕带施工完毕,强度达到10MPa以上,方可进行轻钢龙骨的安装;2.2.6竖龙骨的安装1按照沿顶、地龙骨固定方式把边框龙骨固定在侧墙或柱上;靠侧墙柱100mm处应增设一根竖龙骨,石膏板固定时与该竖龙骨连接,不与边框龙骨固定,以避免结构伸缩产生裂缝;2将竖龙骨卡入沿顶、沿地龙骨内,按设计间距由墙的一端开始,逐板排列,开口方向保持一致竖龙骨上下端不得倒置,以保证使开孔在同一水平面上,便于穿管线,竖龙骨长度应比实际墙高短15-20mm ,保证隔墙适应主体结构的沉降和其他变形;3天地龙骨和竖龙骨之间不宜先行固定,以便在石膏板安装时可适当调整,从而适合石膏板尺寸的允许误差;4当隔墙高度超过石膏板长度时,必须在石膏板横向接缝处增设横撑龙骨或接缝固定铁片;横撑龙骨增设位置为距沿地龙骨3米出一根；距沿顶龙骨3米处一根;保证石膏板横缝位置有横撑龙骨或接缝固定铁片加以固定,封第二层或第三层石膏板时在上一层石膏板表面下一层石膏板接缝处增加铁片保证石膏板接缝强度;2.2.7门或设备穿越等洞口制作指普通门和宽度小于600mm的设备穿墙孔洞,防火门门洞和宽度大于600mm的设备穿墙孔洞加强参见附图1沿地龙骨在门洞位置断开;2在门洞口两侧竖向边框150mm处增设加强竖龙骨;门边龙骨内加5070木龙骨加强,同时也便于门框固定;3门洞口上樘用横龙骨制作,开口向上;上樘与沿顶龙骨之间插入竖龙骨,其间距与隔墙的其它竖龙骨保持一致;用同样方法制作设备管,风管等部位的加强制作;2.2.8墙面附加设备的安装加固：根据设计要求,隔墙中设置有电源开关插座、配电箱等小型或轻型设备末端时应按要求预装水平龙骨及加固固定构件;消防栓、挂墙卫生洁具必须按照设备安装的图纸要求另行安装独立钢支架,钢支架上下固定在结构地面和顶板上,固定方法参见门框洞口钢骨架的与结构面固定方法见附图,严禁消防栓、挂墙卫生洁具等重末端设备直接安装在轻钢龙骨隔墙上;2.2.9龙骨调整：按要求用铅锤或靠尺校正竖龙骨垂直度,并按设计要求调整竖龙骨中心距为300用于厨房、600㎜;机电管线安装：机电施工单位按照图纸施工墙体暗装管线和线盒,机电施工单位必须采用开孔器对龙骨进行开孔,严禁随意施工破坏已经施工完毕的龙骨;并且按照装饰龙骨安装的要求把各种管线和线盒加固固定好涉及到具体的节点详见深化图纸;为保证施工质量,待机电安装完后再次用铅锤或靠尺校正竖龙骨垂直度和龙骨中心距;龙骨隐蔽验收：隔墙龙骨安装完后,由施工单位自检合格后上报总包和监理公司进行整体中间验收并作好隐蔽验收记录;1龙骨是否有扭曲变形,是否有影响外观质量的瑕疵；2沿顶、沿地龙骨之间是否预留变形空间；3管线是否有凸出外露,管线安装是否合理美观；4龙骨允许偏差及检验方法安装一侧第一层石膏板：根据要求尺寸丈量纸面石膏板并做出记号,使用壁纸刀将面纸划开,弯折纸面石膏板,从背面划断背纸,将石膏板铺放在龙骨框架上,对正缝位,隔墙两侧石膏板应错缝排列;用自攻螺丝将纸面石膏板固定在竖龙骨上,自攻螺丝要沉入板材表面-1mm,不可损坏纸面,内层板钉距板边小于等于200mm,板中小于等于300mm,自攻钉距石膏板边距离为10-15mm,从中间向两端钉牢;门窗四角部分应采用刀把型封板；隔墙下端的纸面石膏板不应直接与地面接确,应留有10mm缝隙,石膏板与结构墙应留有3mm缝隙,石膏板应离地面20～30mm缝隙,可用密封胶嵌实;安装第一层石膏板时,在两块石膏板接头处加横撑龙骨;石膏板应竖向铺设,长边即包封边接缝应落在竖龙骨上;龙骨两侧的石膏板及龙骨一侧的内外两层石膏板应错缝排列,接缝不得落在同一根龙骨上; 石膏板宜使用整板;如需对接时,应紧靠,但不得强压就位;安装防火墙石膏板时,石膏板不得固定在沿顶、沿地龙骨上,应另设横撑龙骨加以固定;安装岩棉板：在石膏板安装完毕一侧后,开始安装岩棉;要求密实接缝严密;安装另一侧第一层石膏板：安装方法同上安装一侧第二层石膏板：安装方法同上,第二层石膏板必须与同侧第一层石膏板的板缝错开;安装另一侧第二层石膏板：安装方法同上,第二层石膏板必须与同侧第一层石膏板的板缝错开;安装一侧第三层石膏板：安装方法同上, 第三层石膏板必须与第二层石膏板的板缝错开排列, 石膏板之间缝隙应小于3mm;安装另一侧第三层石膏板：安装方法同上, 第三层石膏板必须与第二层石膏板的板缝错开排列, 石膏板之间缝隙应小于3mm;石膏板隔墙允许偏差与检验方法：隔墙之间交叉处节点方案龙骨间距600为例:当隔墙之间交叉呈转角形时,如附图1;当隔墙之间交叉呈“T”形时,如附图2;当隔墙之间交叉呈十字交叉形时,如附图3;阳角处理1、将金属护角按所需长度切断,用调制好的填缝料将粘接并固定在阳角部位;2、在护角表面抹一层填缝料将金属护角完全埋入膏中,使其不外露,所涂抹填缝料面层宽度比护角两边各宽约200-220mm;3、待完全干燥后,用细砂纸打磨平整;阴角处理1、先将阴角部位用调制好的填缝料将其填满,然后将纸带向内折成90o贴于阴角处用抹灰刀压实;2、用阴角抹子在纸带上涂抹填缝料,最终宽度为200mm～220mm ;3、待完全干燥后,用细砂纸或打磨器打磨平整;清理、验收、保护、工序移交：待区域部位隔墙施工完毕后,安排人员进行隔墙的面层清理,把面层清理干净并自行进行施工自检,自检合格后,上报总包验收,验收合格后,做好隔墙的阳角和面层的半成品保护,与下道工序施工单位办理正式移交手续;2.2.22隔墙施工的其他要求：隔墙长度大于12m时应设置伸缩缝;节点见下图：本工程部分墙体有隔声要求,接点处理如下图：三、成品保护措施为避免装修施工交叉作业,对成品和半成品易出现二次污染、损坏和丢失,因此必须加强对成品和半成品的保护,加强交叉施工的成品保护制度;在各种交接时,对上道工序的成品需要进行检查并办理书面移交手续;隔墙工序与其它专业工序要合理安排,避免隔墙施工完后后又要进行其他工序而又进行修补;专业管线需要开洞的须与我方协商通报,用专用设备,严禁野蛮施工;完成的墙面应做好成品保护工作,隔墙施工完成后,及时用木板将口、角保护好,防止碰撞损坏,防止其它工序对产品的污染和损坏;上面一层隔墙施工时,要采取楼层平面保护措施,做有效封堵,防止上层坠物破坏;隔墙施工完成后楼层要派专人负责看管,严禁人为破坏;在安装龙骨或石膏板时注意墙体内、顶棚上或地面已做管线的保护,严禁野蛮施工,如果对施工有影响则由项目部协调相关专业分包解决;已经施工完毕的隔墙,其他单位如果要在隔墙进行相关施工必须办理工序移交手续,确保隔墙不被破坏;轻钢龙骨与钢结构连接螺柱焊接,由于防火涂料已施工,应用刀片套割出合适孔洞再进行焊接,减少防火涂料的修补;石膏板运输时应立起搬运,在电梯轿厢内铺设毡垫,以防边角磕碰损伤;运输就位后,分别在石膏板两端、正中用木方垫平,将石膏板水平放置,堆码高度应在允许范围内; 四、轻钢龙骨石膏板隔墙质量标准主控项目5.1.1 轻钢龙骨隔墙所用龙骨、配件、墙面板、填充材料及嵌缝材料的品种、规格、性能应符合设计要求;有隔声、隔热、阻燃、防潮等特殊要求的工程,材料应有相应性能等级的检测报告;检验方法：观察；检查产品合格证书、进场验收记录、性能检测报告和复验报告; 5.1.2轻钢龙骨隔墙工程边框龙骨必须与基体连接牢固,并应平整、垂直、位置正确; 检验方法：手扳检查；尺量检查；检查隐蔽工程验收记录;5.1.3轻钢龙骨隔墙中龙骨间距和构造连接方法应符合设计要求;骨架内设备管线的安装、门窗洞口等部位加强龙骨应安装牢固、位置正确,填充材料的设置应符合设计要求;检验方法：检查隐蔽工程验收记录;5.1.4 轻钢龙骨隔墙的墙面板应安装牢固、无脱层、翘曲、折裂和缺损;检查方法：观察、手扳检查;5.1.5墙面板所用接缝材料的接缝方法应符合设计要求;检查方法：观察;一般项目骨架隔墙表面应平整光滑、色泽一致、洁净、无裂缝,接缝应均匀、顺直;检查方法：观察,手摸检查;骨架隔墙上的孔洞、槽、盒应位置正确、套割吻合、边缘整齐;检查方法：观察;骨架隔墙内的填充材料应干燥,填充应密实、均匀、无下坠;检查方法：轻敲检查；检查隐蔽工程验收记录;五、质量保证措施建立质量管理体系,严格遵照执行,保证工程质量达到业主要求;质量目标:合格;强化质量管理,严把工序质量关,设置质量控制环节和控制点,对整个施工过程进行控制,加强质量监督检查;实行样板先行,隔墙样板通过装饰部、质量部和监理的联合验收后,方可大面积展开施工;使用材料符合深化设计和规范要求,严禁使用不合格材料;操作工人经过培训并考核合格后方可上岗操作,施工前的技术交底必须切实交到每个操作工人,施工过程中严格检查;施工期间做好隐蔽工程验收和工序交接验收;施工期间做好三检制,确保不合格的半成品进入下到工序;质量控制点和控制措施6.8.1龙骨线条不垂直,变形,控制措施：严格控制进场材料,对不符合规定的材料禁止进场,施工过程中严把质量关,对不合格的龙骨实行返工,杜绝扭曲变形的龙骨产生；施工中对天地龙骨的安装线精确测量,符合合格后安装天地龙骨；安装竖龙骨随时检查垂直和龙骨变形;6.8.2石膏板受潮,蹦边,强度降低,控制措施：对进场工人做好成品保护教育,做好石膏板进场后的成品保护；防止石膏板受潮,运输过程做好保护,现场码放垫高10CM以上；石膏板与地面离缝,浇筑砼用塑料布隔离保护;6.8.3岩棉填充不密实,预防措施：对施工班组做好技术交底,施工过程中严格检查;6.8.4石膏板安装不合要求控制措施：按照工艺要求排版安装,交底明确；弹线控制钉距；设计专用卡件控制接缝宽度；严格检查监督;4 质量标准保证项目：4.1.1 轻钢龙骨、石膏罩面板必须有产品合格证,其品种、型号、规格应符合设计要求;检查方法：检查产品合格证,并对照图纸检查4.1.2 轻钢龙骨使用的紧固材料,应满足设计要求及构造功能;安装轻钢骨架应保证刚度,不得弯曲变形;骨架与基体结构的连接应牢固,无松动现象;检查方法：用手推拉和观察检查;4.1.3 墙体构造及纸面石膏板的纵横向铺设应符合设计要求,安装必须牢固;纸面石膏板不得受潮、翘曲变形、缺棱掉角,无脱层、折裂,厚度应一致;检查方法：用手推振和观察检查;基本项目：4.2.1 轻钢骨架沿顶、沿地龙骨应位置正确、相对垂直;竖向龙骨应分档准确、定位正直,无变形,按规定留有伸缩量一般竖向龙骨长度比净空短30mm,钉固间距应符合要求;检查方法：观察检查;4.2.2 罩面板表面应平整、洁净,无锤印,钉固间距、钉位应符合设计要求;检查方法：观察检查;4.2.3 罩面板接缝形式应符合设计要求,接缝和压条宽窄一致,平缝应表面平整,无裂纹;检查方法：观察检查;允许偏差项目：轻钢龙骨石膏罩面板隔墙允许偏差见表9-14;9-14板缝开裂是轻钢龙骨石膏罩面板隔断的质量通病;克服板缝开裂,不能单独着眼于板缝处理,必须综合考虑;首先轻钢龙骨结构构造要合理,应具备一定刚度；二是纸面石膏板不能受潮变形,与轻风龙骨的钉固要牢固；三是接缝腻子要考究,保证墙体伸缩变形时接缝不被拉开；四是接缝处理要认真仔细,严禁按操作工艺施工;只有综合处理,才能克服板缝开裂的质量通病;超过12m长的墙体应按设计要求做控制变形缝,以防止因温度和湿度的影响产生墙体变形和裂缝;轻钢骨架连接不牢固,其原因是局部节点不符合构造要求,安装时局部节点应严格按图上的规定处理,钉固间距、位置、连接方法应符合设计要求;墙体罩面板不平,多数由两个原因造成：一是龙骨安装横向错位；二是石膏板厚度不一致;明凹缝不匀：纸面石膏板拉缝未很好掌握尺寸,施工时注意板块分档尺寸,保证板间拉缝一致;7 质量记录本工艺标准应具备以下质量记录：轻钢龙骨产品合格证;纸面石膏板产品合格证;龙骨安装分项工程质量检验评定记录;纸面石膏罩面板分项工程质量检验评定记录;。
