电梯随机图纸、资料及备品备件查验表

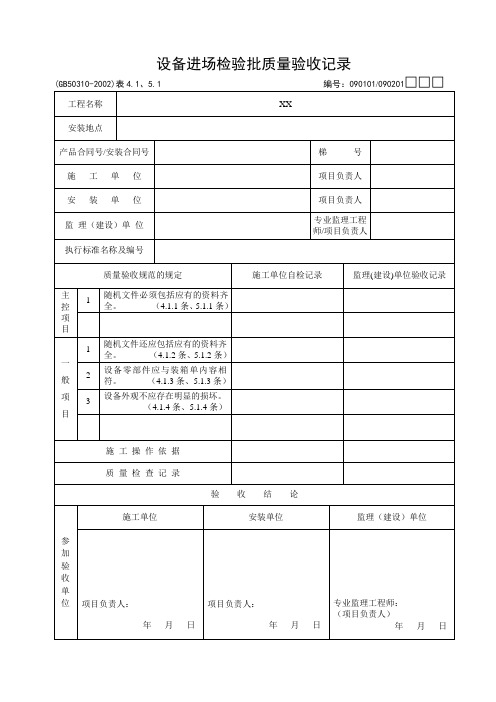

设备进场检验批质量验收记录
(GB50310-2002)表4.1、5.1 编号：090101 090201□□□
土建交接检验批质量验收记录
（GB50310-2002）表 4.2 编号：090102/090202□□□
驱动主机检验批质量验收记录
（GB50310-2002）表4.3 编号：090103□□□
导轨检验批质量验收记录
（GB50310-2002）表4.4 编号：090104/090204□□□
门系统检验批质量验收记录
轿厢、对重（平衡重）检验批质量验收记录
安全部件检验批质量验收记录
（GB50310-2002）表4.8 编号：090108 090208 □□□
悬挂装置、随行电缆、补偿装置检验批质量验收记录（GB 50310-2002）表4.9 编号：090109 □□□
电气装置检验批质量验收记录
整机安装检验批质量验收记录
（GB 50310-2002）表4.11 编号：090111□□□
液压系统检验批质量验收记录
（GB 50310-2002）表5.3 编号：090203□□□
液压电梯悬挂装置、随行电缆检验批质量验收记录
（GB 50310-2002）表5.9 编号：090209□□□
液压电梯整机安装检验批质量验收记录
（GB 50310-2002）表5.11 编号：090211□□□
(GB50310-2002)表6.1编号：090301□□□
（GB 50310-2002）表6.2 编号：090302□□□
（GB50310-2002）表6.3 编号：090303□□□。

物业电梯设施设备承接查验表
一、设备基本信息
1.1 电梯基本信息
- 电梯类型：
- 电梯品牌：
- 电梯型号：
- 使用寿命：
- 载重量：
- 速度：
1.2 设备安装信息
- 地址：
- 安装日期：
- 安装单位：
- 施工负责人：
1.3 供应商信息
- 供应商名称：
- 联系人：
- 联系方式：
- 保修期限：
二、设备外观检查
2.1 电梯门
- 外观是否完好：
- 门扇是否平整无变形：- 门锁是否正常：
2.2 井道
- 井道壁面是否平整：- 井道照明是否正常：- 井道底坑是否干净：
- 井道消防设施是否齐全：2.3 操作面板
- 按钮是否灵敏：
- 显示屏是否正常显示：- 报警按钮是否正常：
三、设备功能检测
3.1 载重量检测
- 载重量是否符合标准：3.2 速度检测
- 速度是否符合标准：
3.3 安全装置检测
- 限速器是否正常：
- 门锁是否可靠：
- 电气安全装置是否完好：
四、设备运行试验
4.1 乘客电梯
- 上行试验是否正常：
- 下行试验是否正常：
4.2 货物电梯
- 上行试验是否正常：
- 下行试验是否正常：
五、其他事项
5.1 备注
- 其他需要记录的信息或问题：
5.2 签字确认
- 项目经理：
- 设备供应商：
- 物业管理部门：
以上为设备承接查验表，请各相关方认真填写并签字确认。

如有问题，请及时沟通解决。

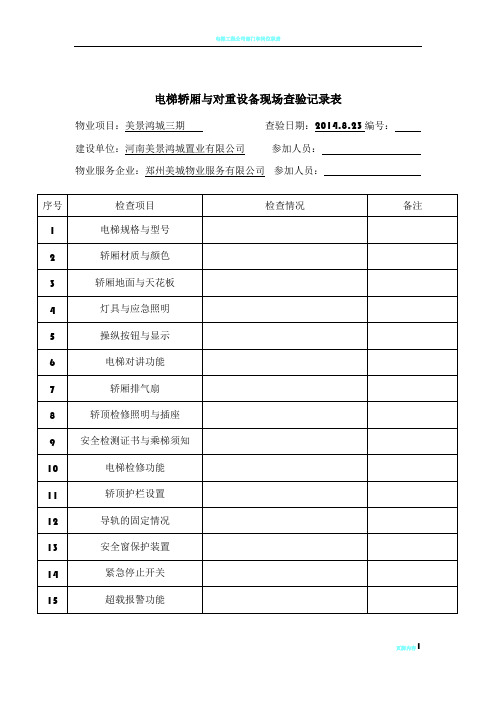

电梯轿厢与对重设备现场查验记录表
物业项目：美景鸿城三期查验日期：2014.8.23编号：建设单位：河南美景鸿城置业有限公司参加人员：
物业服务企业：郑州美城物业服务有限公司参加人员：
记录人：时间：审核人：
电梯随机图纸、资料及备品备件查验表
物业项目：美景鸿城三期查验日期：2014.8.23编号：建设单位：河南美景鸿城置业有限公司参加人员：
物业服务企业：郑州美城物业服务有限公司参加人员：
电梯机房设备现场查验记录表
物业项目：美景鸿城三期
查验日期：2014.8.23编号： 建设单位：河南美景鸿城置业有限公司 参加人员： 物业服务企业：郑州美城物业服务有限公司 参加人员：
记录人：时间：审核人：
电梯井道设备现场查验记录表
物业项目：美景鸿城三期查验日期：2014.8.23编号：
建设单位：河南美景鸿城置业有限公司参加人员：物业服务企业：郑州美城物业服务有限公司参加人员：
记录人：时间：审核人：
层站与轿门设备测试与运行记录表
物业项目：美景鸿城三期查验日期：2014.8.23编号：建设单位：河南美景鸿城置业有限公司参加人员：
物业服务企业：郑州美城物业服务有限公司参加人员：
记录人：时间：审核人：
电梯综合性能现场查验记录表
物业项目：美景鸿城三期查验日期：2014.8.23编号：建设单位：河南美景鸿城置业有限公司参加人员：
物业服务企业：郑州美城物业服务有限公司参加人员：
记录人：时间：审核人：
电梯轿厢与对重现场查验的内容与方法
电梯机房设备现场查验内容与方法
电梯井道部位现场查验内容与方法
层站与轿门设备现场的现场查验内容与方法
电梯工程公司部门和岗位职责
页脚内容21。

注：打者使用同类表格电梯分部质量验收记录DT1.1电梯工程观感质量检查记录DT1.3电梯隐蔽工程验收记录DT2.3 工程名称江苏省人民医院干部病房楼1施工单位苏州迅达电梯南京分公司隐蔽内容及部位：此处钢梁与钢梁焊接9号电梯主机座的搁机大梁:检查结果:主机插入墙体的深度为墙体的1/2+20mm,符合GB7588-2003要求。

整体合格。

验收意见：专业施工负责人：专业监理工程师：项目经理：（建设单位项目负责人）年月日年月日线路（设备）绝缘电阻测试记录DT2.4 工程名称江苏省人民医院干部病房楼建设单位江苏省人民医院分项名称电梯线路绝缘电阻测试施工单位苏州迅达电梯南京分公司额定工作电压380V 仪表型号Z C25-4兆欧表）试验电压等级 F单元（层次）机房回路或设阻值、、___ 备号安全回路信号回路主回路照明回路A-B.C.O.地' 79807981B-A.C.O.地81 81 80 81C-A.B.O.地7982 80790-地7980 8283单元（层次）阻彳回路设'相编号^A-B.C.0.地B-A.C.0.地C-A.B.0.地0-地接地电阻测试记录DT2.5概况：L9负荷试验:厅门锁符合 4、缓冲器符合 GB7588 - 2003规范要求。

工程名称电梯工程负荷试验、安全装置检查意见DT2.6江苏省人民医院干部病房楼 施工单位苏州迅达电梯南京分公司1. 电梯载重 50%,上下启动运行，运行正常。

2.3.电梯载重 电梯载重 80%,上下启动运行，运行正常。

100%,上下启动运行，运行正常。

4. 电梯载重5. 电梯静载 安全部件：110%,上下启动运行，运行正常。

150%，电梯平稳静止。

1. 安全钳符合 GB7588 - 2003规范要求。

2. 限速器符合 GB7588 - 2003规范要求。

3. GB7588 - 2003规范要求。

空载0%满载80% 1280合格合格检查记录电梯工程负荷试验符合GB7588 —2003规范要求，合格。

电梯安装工程设备进场质量验收记录表GB 50310—2002090101产品合同号/安装合同号 梯号：单位（子单位）工程名称单位 项目经理 单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目随机文件必须包括（1）土建布置图第4.1.1条 第5.1.1条（2）产品出厂合格证 （3）门锁装置、退速器、安全钳及缓冲器的型式试验证书复印件一般项目1随机文件还应包括(1)装箱单第4.1.2条 第5.1.2条(2)安装、使用维护说明书(3)动力和安全电路的电气原理图 (4)液压系统原理图2 设备零部件与装箱单 内容相符 3设备外观无明显损坏施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）： 年 月 日090201电梯安装土建交接质量验收记录表GB 50310—2002090102090202单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 机房内部、井道土建（钢架）结构布置必须符合电梯土建布置图要求2主电源开关第4.2.2条3井道第4.2.3条一般项目1机房还应符合的规定第4.2.4条2井道还应符合的规定第4.2.5条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日电梯驱动主机安装工程质量验收记录表（曳引式或强制式）GB 50310—2002090103单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目驱动主机安装第4.3.1条一般项目1 主机承重埋设第4.3.2条2 制动器动作、制动间隙第4.3.3条3 驱动主机及其底座与承重梁安装产品设计要求4 驱动主机减速箱内油量应在限定范围5 机房内钢丝绳与楼板孔洞边间隙第4.3.6条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日电梯导轨安装工程质量验收记录表GB 50310—2002090104090204单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目导轨安装位置设计要求一般项目1两列导轨顶面间的距离偏差轿厢导轨（mm）0～+2对重导轨（mm）0～+32 导轨支架安装第4.4.3条3每列导轨工作面与安装基准线每5m偏差值轿厢导轨和设有安全钳的对重导轨≤0.6mm不设安全钳的对重导轨≤1.0mm4 轿厢导轨和设有安全钳的对重导轨工作面接头第4.4.5条5不设安全钳对重导轨接头接头缝隙≤1.0mm接头台阶≤0.15mm施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日电力液压电梯门系统安装工程质量验收记录表GB 50310—2002090105090205单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1层门地坎至轿厢地坎间距离偏差第4.5.1条2 层门强迫关门装置必须动作正常3水平滑动门关门开始1/3行程之后，阻止关门的力≤150N4 层门锁钩动作要求第4.5.4条一般项目1门刀与层门地坎、门锁滚轮与轿厢地坎间隙≥5mm 2层门地坎水平度≯2/1000 层门地坎应高出装修地面2～5mm3 层门指标灯、盒及各显示安装第4.5.7条4 门扇及其与周边间隙第4.5.8条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日GB 50310—2002090106090206单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目玻璃轿壁扶手的设置第4.6.1条一般项目1反绳轮应设防护装置第4.6.2条2轿顶防护及警示规定第4.6.3条3反绳轮和挡绳装置第4.7.1条4对重（平衡重）块安装第4.7.2条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日GB 50310—2002090107090207单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 限速器动作速度封记第4.8.1条2 安全钳可调节封记第4.8.2条一般项目1 限速器张紧装置安装位置第4.8.3条2 安全钳与导轨间隙设计要求3缓冲器撞板中心与缓冲器中心相关距离及偏差第4.8.5条4 液压缓冲器垂直度及充液量第4.8.6条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日电梯悬挂装置、随行电缆、补偿装置安装工程质量验收记录表GB 50310—2002090108单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 绳头组合第4.9.1条第5.9.1条2 钢丝绳严禁有死弯第4.9.2条第5.9.2条3轿厢悬挂的二根绳（链）发生异常相对伸长时，电气安全开关动作可靠第4.9.3条第5.9.3条4 随行电缆严禁打结和波浪扭曲第4.9.4条第5.9.4条一般项目1 每根钢丝绳张力与平均值偏差不大于5%第4.9.5条第5.9.5条2 随行电缆的安装规定第4.9.6条第5.9.6条3 补偿绳、链、缆等补偿装置的端部应固定可靠第4.9.7条4 张紧轮、补偿绳张紧的电气安全开关动作可靠，张紧轮应安防护装置第4.9.8条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日电梯电气装置安装工程质量验收记录表GB 50310—2002090109090209单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 电气设备接地第4.10.1条2导体之间、导体对地之间绝缘电阻第4.10.2条一般项目1 主电源开关不应切断的电路第4.10.3条2 机房和井道内配线第4.10.4条3 导管、线槽敷设第4.10.5条4 接地支线色标应采用黄绿相间的绝缘导线5控制柜（屏）的安装位置设计要求施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日电梯整机安装工程质量验收记录表GB 50310—2002090110单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 安全保护验收第4.11.1条2 限速器安全钳联动试验第4.11.2条3 层门与轿门试验第4.11.3条4 曳引式电梯曳引能力试验第4.11.4条一般项目1 曳引式电梯平衡系数0.4～0.52 试运行试验第4.11.6条3 噪声检验第4.11.7条4 平层准确度检验第4.11.8条5 运行速度检验第4.11.9条6 观感检查第4.11.10条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日电梯液压系统安装工程质量验收记录表GB 50310—2002090203单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目液压泵站及顶升机构安装顶升机构安装安装牢固缸体垂直度严禁>0.4‰一般项目1 液压管路联接第5.3.2条2 液压泵站油位显示第5.3.3条3 显示系统工作压力的压力表第5.3.4条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日液压电梯悬挂装置、随行电缆质量验收记录表GB 50310—2002090208单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 绳头组合第5.9.1条2 钢丝绳严禁有死弯3 轿厢悬挂要求第5.9.3条4 随行电缆要求第5.9.4条一般项目1 钢丝绳、链条张力第5.9.5条2 随行电缆一般要求第5.9.6条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日液压电梯整机安装质量验收记录表GB 50310—2002090210单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 液压电梯的安全保护第5.11.1条2 限速器安全钳联动试验第5.11.2条3 层门与轿车门试验第4.11.3条4超载试验，当轿厢载有120%额定载荷时液压电梯严禁启动第5.11.4条一般项目1 运行试验第5.11.5条2 噪声检验第5.11.6条3 平层准确度检验第5.11.7条4 运行速度检验第5.11.8条5 额定载重沉降量试验第5.11.9条6 液压泵站溢流阀压力检查第5.11.10条7 压力试验第5.11.11条8 观感检查第4.11.10条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日自动扶梯、自动人行道设备进场质量验收记录表GB 50310—2002090301单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目必须提供的资料技术资料梯级或踏板的型式试验报告复印件；或胶带的断裂强度证明文件复印件对公共交通型自动扶梯、自动人行道应有扶手带的断裂强度证书复印件随机文件土建布置图产品出厂合格证一般项目1随机文件还应提供装箱单安装、使用维护说明书动力及安全电路的电气原理图2 设备零部件应与装箱单内容相符3 设备外观不存在明显损坏施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日自动扶梯、自动人行道土建交接检验质量验收记录表GB 50310—2002090302单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1梯级、踏板或胶带上空垂直净高≮2.3m 2安装前井道周围的栏杆或屏障高度≮1.2m一般项目1土建主要尺寸允许偏差提升高度（mm）-15 ~ +15跨度（mm）0 ~ +152 设备进场通道和搬运空间3 安装前土建单位提供水准基准线标识4 电源零件与接地线应分开,接地装置电阻≯4Ω施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日自动扶梯、自动人行道整机安装工程质量验收记录表GB 50310—2002090303单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 自动停止运行规定第6.3.1条2不同回路导线对地绝缘电阻测量第6.3.2条3 电器设备接地第4.10.1条一般项目1 整机安装检查第6.3.4条2 性能试验第6.3.5条3 制动试验第6.3.6条4 电气装置第6.3.7条5 观感检查第6.3.8条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日勤劳的蜜蜂有糖吃。

电梯工程施工验收资料表格汇编31. 项目基本情况表格项目名称项目地址设计单位施工单位监理单位XXX 电梯工程XX市XX区XX路XX号XX设计院XX建设公司XX监理公司2. 电梯产品检测表格检测内容检测结果（合格/不合格）外观合格机房设备合格链轮合格导轨合格轿厢合格房门合格安全装置合格动态稳定性合格3. 施工技术协议书XXX工程施工技术协议书双方约定本项目施工技术如下：……4. 工程项目竣工验收报告项目名称XXX电梯工程项目地点XX市XX区XX路XX号设计单位XX设计院施工单位XX建设公司监理单位XX监理公司竣工时间20XX年XX月XX日经过验收，该电梯工程的各项条件符合相关国家法律法规及行业标准的要求，达到了设计要求。

5. 电梯安装验收合格证该电梯工程已经完成安装验收，现颁发安装验收合格证。

项目名称XXX电梯产品型号XXX安装日期20XX年XX月XX日安装单位XX建设公司验收单位XX监理公司6. 电梯设备型号确认表格项目名称设备名称型号生产厂家XXX电梯工程电梯主机XXX XXX公司导轨XXX XXX公司轿厢XXX XXX公司房门XXX XXX公司安全装置XXX XXX公司层门机XXX XXX公司7. 电梯运行维护记录表格项目名称设备名称运行时间维修记录XXX电梯工程电梯主机XX年XX月XX日-至今无导轨XX年XX月XX日-至今无轿厢XX年XX月XX日-至今无房门XX年XX月XX日-至今无安全装置XX年XX月XX日-至今无层门机XX年XX月XX日-至今无8. 设备调试验收记录表格项目名称设备名称调试时间调试记录XXX电梯工程电梯主机XX年XX月XX日-XX年XX月XX日无导轨XX年XX月XX日-XX年XX月XX日无轿厢XX年XX月XX日-XX年XX月XX日无房门XX年XX月XX日-XX年XX月XX日无安全装置XX年XX月XX日-XX年XX月XX日无层门机XX年XX月XX日-XX年XX月XX日无9. 安全保护装置检验记录表格项目名称设备名称检验时间检验记录XXX电梯工程电梯主机XX年XX月XX日-至今无导轨XX年XX月XX日-至今无轿厢XX年XX月XX日-至今无房门XX年XX月XX日-至今无安全装置XX年XX月XX日-至今无层门机XX年XX月XX日-至今无10. 电梯隐患整改记录表格项目名称隐患名称整改时间整改措施整改负责人XXX电梯工程XXX XX年XX月XX日-XX年XX月XX日XXX XXX以上是电梯工程施工验收资料表格汇编3，涵盖了电梯工程的基本情况记录、电梯产品检测表格、施工技术协议书、工程项目竣工验收报告、电梯安装验收合格证、电梯设备型号确认表格、电梯运行维护记录表格、设备调试验收记录表格、安全保护装置检验记录表格以及电梯隐患整改记录表格。
