2016年学考物理 实验题特训1 力学实验

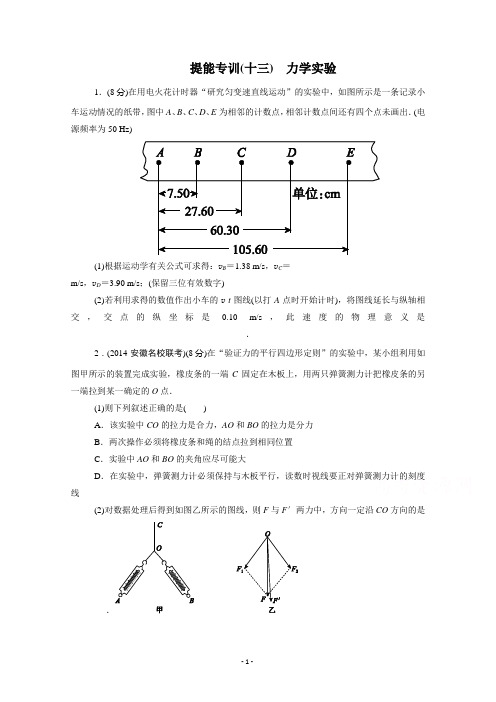

提能专训(十三)力学实验1．(8分)在用电火花计时器“研究匀变速直线运动”的实验中，如图所示是一条记录小车运动情况的纸带，图中A、B、C、D、E为相邻的计数点，相邻计数点间还有四个点未画出．(电源频率为50 Hz)(1)根据运动学有关公式可求得：v B＝1.38 m/s，v C＝________m/s，v D＝3.90 m/s；(保留三位有效数字)(2)若利用求得的数值作出小车的v-t图线(以打A点时开始计时)，将图线延长与纵轴相交，交点的纵坐标是0.10 m/s，此速度的物理意义是________________________________________．2．(2014·安徽名校联考)(8分)在“验证力的平行四边形定则”的实验中，某小组利用如图甲所示的装置完成实验，橡皮条的一端C固定在木板上，用两只弹簧测力计把橡皮条的另一端拉到某一确定的O点．(1)则下列叙述正确的是()A．该实验中CO的拉力是合力，AO和BO的拉力是分力B．两次操作必须将橡皮条和绳的结点拉到相同位置C．实验中AO和BO的夹角应尽可能大D．在实验中，弹簧测力计必须保持与木板平行，读数时视线要正对弹簧测力计的刻度线(2)对数据处理后得到如图乙所示的图线，则F与F′两力中，方向一定沿CO方向的是________．3．(2014·吉林省吉林市质量检测)(10分)测定木块与长木板之间的动摩擦因数时，采用如图的装置，图中长木板水平固定．(1)实验过程中，电火花计时器应接在交流电源上，调整定滑轮高度，使________________．(2)已知重力加速度为g，测得木块的质量为M，砝码盘和砝码的总质量为m，木块的加速度为a，则木块与长木板间动摩擦因数μ＝________________.(3)如图所示为木块在水平木板上带动纸带运动打出的一条纸带的一部分，0、1、2、3、4、5、6为计数点，相邻两计数点间还有4个计时点未画出．从纸带上测出s1＝3.20 cm，s2＝4.52 cm，s5＝8.42 cm，s6＝9.70 cm.则木块加速度大小a＝________m/s2.(结果保留两位有效数字)4．(2014·山东泰安一模)(10分)用如图所示的装置探究加速度与力和质量的关系，带滑轮的长木板和弹簧测力计均水平固定．(1)实验时，一定要进行的操作是()A．小车靠近打点计时器，先接通电源，再释放小车，打出一条纸带，同时记录弹簧测力计的示数B．改变砂和砂桶质量，打出几条纸带C．用天平测出砂和砂桶的质量D．为了减小误差，实验中一定要保证砂和砂桶的质量远小于小车的质量(2)以弹簧测力计的示数F为横坐标，以加速度a为纵坐标，画出的a-F图象可能正确的是()(3)若给出的a-F图象的斜率为k，则小车的质量为________．5．(10分)某课外活动小组利用竖直上抛运动验证机械能守恒定律．甲乙(1)某同学用20分度游标卡尺测量小球的直径，读数如图甲所示，小球直径为________cm.图乙所示弹射装置将小球竖直向上抛出，先后通过光电门A、B，计时装置测出小球通过A、B 的时间分别为2.55 ms、5.15 ms，由此可知小球通过光电门A、B时的速度分别为v A、v B，其中v A＝________m/s.(2)用刻度尺测出光电门A、B间的距离h，已知当地的重力加速度为g，只需比较____________(用题目中涉及的物理量符号表示)是否相等，就可以验证机械能是否守恒．(3)通过多次实验发现，小球通过光电门A 的时间越短，(2)中要验证的两数值差越大，试分析实验中产生误差的主要原因是_______．6．(2014·湖北襄州一中四校联考)(10分)某物理小组的同学用如图所示的实验器材测定重力加速度，实验器材有：底座、带有标尺的竖直杆、光电门1和2组成的光电计时器(其中光电门1更靠近小球释放点)，小球释放器(可使小球无初速释放)、网兜．实验时可用两光电门测量小球从光电门1运动至光电门2的时间t ，并从竖直杆上读出两光电门间的距离h .(1)使用游标卡尺测量小球的直径如图所示，则小球直径为________cm.(2)改变光电门1的位置，保持光电门2的位置不变，小球经过光电门2的速度为v ，不考虑空气阻力，小球的加速度为重力加速度g ，则h 、t 、g 、v 四个物理量之间的关系为h ＝________.(3)根据实验数据作出h t-t 图线，若图线斜率的绝对值为k ，根据图线可求出重力加速度的大小为____________．7．(12分)用图甲所示装置来探究动能定理：将一倾斜气垫导轨固定在水平桌面上，带挡光片的滑块置于导轨顶点A 处，其总质量为M .导轨上有一光电门，可测挡光片通过光电门的挡光时间t .顶点A 到导轨底端B 点的距离为d ，A 与B 的高度差为h ，挡光片宽度为b ，A 与光电门的距离为s ，重力加速度为g .分析下列问题：甲乙(1)以滑块、挡光片为一系统．实验时让滑块从顶点A由静止释放，当滑块刚通过光电门时，合外力对系统做的功为W＝________，系统动能的增加量为ΔE k＝________(用题目中给出的字母表示)．(2)改变光电门的位置，每次实验都让滑块从同一点A由静止下滑，然后分别测出滑块与光电门之间的距离s与挡光片通过光电门的时间t.最后根据实验中的数据得到了如图乙所示的1t2-s图象．根据所作的图象分析，该图象________(填“可以”或“不可以”)验证动能定理，理由是____________(只需列出相关的理论表达式即可)．8．(12分)为了验证机械能守恒定律，某同学使用如图所示的气垫导轨装置进行实验．其中G1、G2为两个光电门，它们与数字计时器相连，当滑行器M通过G1、G2光电门时，光束被滑行器M上的挡光片遮挡的时间Δt1、Δt2都可以被测量并记录，滑行器连同挡光片的总质量为M，挡光片宽度为D，两光电门中心间的距离为x，牵引砝码的质量为m，细绳不可伸长且其质量可以忽略，重力加速度为g.该同学想在水平的气垫导轨上，只利用以上仪器，在滑行器通过G1、G2光电门的过程中验证机械能守恒定律，请回答下列问题：(1)实验开始应先调节气垫导轨下面的螺母，使气垫导轨水平．请在以下空白处填写实验要求．在不增加其他测量器材的情况下，调水平的步骤是：取下牵引砝码m，接通气垫导轨装置的电源，调节导轨下面的螺母，若滑行器M放在气垫导轨上的任意位置都能保持静止，或者轻推滑行器M，M分别通过光电门G1、G2的时间________，则导轨水平；(2)当气垫导轨调水平后，在接下来的实验操作中，以下操作合理的是________；A．挡光片的宽度D应尽可能选较小的B．选用的牵引砝码的质量m应远小于滑行器和挡光片的总质量MC．为了减小实验误差，光电门G1、G2的间距x应该尽可能大一些D．用来牵引滑行器M的细绳可以与导轨不平行(3)在每次实验中，若表达式__________________________(用M、g、m、Δt1、Δt2、D、x表示)在误差允许的范围内成立，则机械能守恒定律成立．9．(12分)某实验小组利用如图甲所示的装置来探究“合外力一定时物体的加速度与其质量之间的关系”．(1)用游标卡尺测得遮光条的宽度如图乙所示，则其宽度d＝________mm.(2)实验中，将轨道左端适当垫起，在不挂小桶时，如果小车____________________________，则表示已平衡好阻力．(3)测出两个光电门中心之间的距离为L，将小车从图示位置静止释放，由数字计时器读出宽度为d的遮光条经过光电门A的时间t1和经过光电门B的时间t2，则小车加速度的表达式a＝________________.(用以上字母表示)(4)保持合力不变，改变小车的质量，将测得的实验数据记入下表．为了更直观地分析数据得出结论，请在坐标图中作出相应的图象.(5)由图得出实验结论：_________________________.10. ( 10 分) 某同学探究小磁铁在铜管中下落时受电磁阻尼作用的运动规律. 实验装置如题11 -1图所示, 打点计时器的电源为50Hz 的交流电.( 1) 下列实验操作中, 不正确的有.( A) 将铜管竖直地固定在限位孔的正下方( B) 纸带穿过限位孔, 压在复写纸下面( C) 用手捏紧磁铁保持静止, 然后轻轻地松开让磁铁下落( D) 在磁铁下落的同时接通打点计时器的电源( 2) 该同学按正确的步骤进行实验( 记为“ 实验①) , 将磁铁从管口处释放, 打出一条纸带, 取开始下落的一段, 确一合适的点为O 点, 每隔一个计时点取一个计数点, 标为1,2, …, 8. 用刻度尺量出各计数点的相邻两计时点到O 点的距离, 记录在纸带上, 如题11 -2 图所示.计算相邻计时点间的平均速度v, 粗略地表示各计数点的速度, 抄入下表. 请将表中的数据补充完整.( 3) 分析上表的实验数据可知: 在这段纸带记录的时间内, 磁铁运动速度的变化情况是; 磁铁受到阻尼作用的变化情况是.( 4) 该同学将装置中的铜管更换为相同尺寸的塑料管, 重复上述实验操作( 记为“ 实验于②) , 结果表明磁铁下落的运动规律与自由落体运动规律几乎相同. 请问实验②是为了说明什么? 对比实验①和②的结果可得到什么结论?。

高考复习力学实验题参考答案与试题解析一．实验题（共17小题）1．（2016•天津）某同学利用图1示装置研究小车的匀变速直线运动．①实验中，必要的措施是AB ．A．细线必须与长木板平行B．先接通电源再释放小车C．小车的质量远大于钩码的质量D．平衡小车与长木板间的摩擦力②他实验时将打点机器接到频率为50Hz的交流电源上，得到一条纸带，打出的部分计数点如图2所示（每相邻两个计数点间还有4个点，图中未画出）s1=3.59cm，s2=4.41cm，s3=5.19cm，s4=5.97cm，s5=6.78cm，s6=7.64cm，则小车的加速度a= 0.80 m/s2（要求充分利用测量的数据），打点计时器在打B点时小车的速度v B= 0.40 m/s．（结果均保留两位有效数字）【解答】解：①A、为了让小车做匀加速直线运动，应使小车受力恒定，故应将细线与木板保持水平；同时为了打点稳定，应先开电源再放纸带；故AB正确；C、本实验中只是研究匀变速直线运动，故不需要让小车的质量远大于钩码的质量；只要能让小车做匀加速运动即可；故C错误；D、由C的分析可知，只要摩擦力恒定即可，不需要平衡摩擦力；故D错误；故选：AB；②每两个计数点间有四个点没有画出，故两计数点间的时间间隔为T=5×0.02=0.1s；根据逐差法可知，物体的加速度a===0.80m/s2；B点的速度等于AC段的平均速度，则有：v===0.40m/s；故答案为：①AB；②0.80；0.40．2．（2016•高港区校级学业考试）利用图中所示的装置可以研究自由落体运动，实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落，打点计时器会再纸带上打出一系列的小点，（1）若实验时用到的计时器为电磁打点计时器，打点计时器的安装要使两个限位孔在同一竖直（选填“水平”或“竖直”）线上，以减少摩擦阻力；（2）实验过程中，下列说法正确的是CDA、接通电源的同时要立刻释放重物B、选取纸带时要选取第1个点与第2个点之间的距离接近4mm且清晰的纸带C、释放重物之前要让重物靠近打点计时器D、为了使实验数据更加准确，可取多次测量结果的平均值（3）为了测得重物下落的加速度，还需要的实验仪器是 CA、天平B、秒表C、米尺．【解答】解：（1）电磁式打点计时器需要用低压交流电压；安装打点计时器时要注意让上下限位孔在同一竖直线上，从而减小阻力；（2）A、应先接通电源，稳定后再释放纸带，故A错误；B、选择纸带时应选择点迹清楚，前两个点间距接近2mm的纸带，故B错误；C、释放重物时，应让重物靠近纸带；故C正确；D、为了使实验数据更加准确，可取多次测量结果的平均值；故D正确；故选：CD．（3）据运动学公式得：△x=at2，a=，为了测试重物下落的加速度，还需要的实验器材有：米尺，用来测量计数点之间的距离．该实验中不需要天平，通过打点计时器打点的时间间隔可以计算出计数点之间的时间间隔，所以也不需要秒表．故选：C．故答案为：（1）竖直；（2）CD；（3）C．3．（2017春•涞水县校级月考）某学生利用“研究匀变速直线运动”的实验装置来测量一个质量为m=50g的重锤下落时的加速度值，该学生将重锤固定在纸带下端，让纸带穿过打点计时器，实验装置如图1所示．（1）以下是该同学正确的实验操作和计算过程，请填写其中的空白部分：①实验操作：接通电源，释放纸带，让重锤自由落下，实验结束关闭电源．②取下纸带，取其中的一段标出计数点如图2所示，测出相邻计数点间的距离分别为x1=2.60cm，x2=4.14cm，x3=5.69cm，x4=7.22cm，x5=8.75 cm，x6=10.29cm，已知打点计时器的打点间隔T=0.02s，则重锤运动的加速度计算表达式为a= ，代入数据，可得加速度a= 9.60 m/s2（计算结果保留三位有效数字）．【解答】解：（1）①实验时，应先接通打点计时器的电源，再释放纸带，实验结束，应立即关闭电源．②根据匀变速直线运动的推论△x=aT2，有：x6﹣x3=3a1（2T）2…①x5﹣x2=3a2（2T）2…②x4﹣x1=3a3（2T）2…③a=…④联立①②③④解得：a=；代入数据解得：a=9.60m/s2．答案：（1）①接通电源，实验结束关闭电源；②，9.60．4．（2016春•哈尔滨校级期中）某同学进行“验证力的平行四边形定则“实验，试完成主要步骤：（1）如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点的位置O点、两弹簧测力计的读数F1、F2以及两细绳套的方向（2）用一只弹簧测力计钩住细绳套把橡皮条与细绳套的结点拉到同一位置O ，记下细绳的方向（如图丙中的Oc）．如乙图所示，读得弹簧测力计的示数F= 4.0N（3）如丙图所示，按选定的标度作出了力的图示，请在图丙中：a．按同样的标度作出力F的图示b．按力的平行四边形定则作出F1、F2的合力F′（4）关于该实验注意事项，下列说法中正确的是 BA．实验中所用的两根细绳越短越好B．弹簧测力计的拉力方向必须与木板平行C．每次实验中两个分力间的夹角必须大于90°．【解答】解：（1）如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点位置O和两测力计的示数F1、F2以及两细绳套的方向，（2）如图乙，用一只弹簧测力计钩住细绳套把橡皮条的结点拉到同一位置O，记下细绳套的方向，由图示弹簧测力计可读得弹簧测力计的示数F=4.0N；（3）a、按力的图示方法作出力F的图示如图所示；b、根据力的平行四边形定则，作出F1、F2的合力F′，如图所示．（4）A、拉橡皮条的细绳要适当长一些，以方便画出力的方向，故A错误；B、测量力的实验要求尽量准确，为了减小实验中因摩擦造成的误差，操作中要求弹簧秤、细绳、橡皮条都应与木板平行，故B正确；C、在实验中两个分力的夹角大小适当，且二力的大小要适量大些，这样有利于减小实验中偶然误差的影响，不需要夹角必须大于90°，故C错误；故选：B故答案为：（1）两细绳套的方向；（2）同一位置O；4.0N；（3）如图所示；（4）B．5．（2016春•衡阳校级期末）“验证力的平行四边形定则”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．（1）本实验采用的科学方法是 BA．理想实验法 B．等效替代法C．控制变量法 D．建立物理模型法（2）某同学用两个弹簧秤将结点拉至某位置，此时该同学记录下了结点O的位置及两弹簧秤对应的读数，他还应该记录下两细线的方向．（3）图乙中的F是利用平行四边形定则作出的两个弹簧秤拉力的合力的图示，F′为用一个弹簧秤将结点拉至同一点时所用拉力的图示，这两个力中，方向一定沿AO方向的是F′．【解答】解：（1）本实验中两个拉力的作用效果和一个拉力的作用效果相同，采用的科学方法是等效替代法．故选：B．（2）当用两个弹簧秤同时拉橡皮筋时，必须记录下两弹簧秤读数，及两细线的方向，O点的位置；（3）图乙中的F与F′中，F是由平行四边形得出的，而F′是通过实验方法得出的，其方向一定与橡皮筋的方向相同，一定与AO共线的是 F′．故答案为：（1）B；（2）两细线的方向；（3）F′．6．（2016春•临沂校级期末）在“探究求合力的方法”实验中，可以设计不同的方案探究．以下是甲、乙两位同学设计的两个实验方案，（1）甲同学设计的方案如图1，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的另一端都有绳套．实验中需用两个弹簧测力计分别钩住绳套，并互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O．①某同学在做该实验时认为：A．拉橡皮条的绳细一些且长一些，实验效果较好B．拉橡皮条时，弹簧测力计、橡皮条、细绳应贴近木板且与木板平面平行C．橡皮条弹性要好，拉结点到达某一位置O时，橡皮条方向必须在两细绳夹角的角平分线上D．拉力F1和F2的夹角越大越好其中正确的是AB （填入相应的字母）②若某次测量中两个弹簧测力计的读数均为4N，且两弹簧测力计拉力的方向相互垂直，则不能（选填“能”或“不能”）用一个量程为5N的弹簧测力计测量出它们的合力，理由是：合力为4N＞5N，超出了弹簧测力计的量程．（2）乙同学在家中用三根相同的橡皮筋（遵循胡克定律）来探究求合力的方法，如图2所示，三根橡皮筋在O点相互连接，拉长后三个端点用图钉固定在A、B、C三点．在实验中，可以通过刻度尺测量橡皮筋的长度来得到橡皮筋的拉力大小，并通过OA、OB、OC的方向确定三个拉力的方向，从而探究求其中任意两个拉力的合力的方法．在实验过程中，下列说法正确的是AD ．A．实验需要测量橡皮筋的长度以及橡皮筋的原长B．为减小误差，应选择劲度系数尽量大的橡皮筋C．以OB、OC为两邻边做平行四边形，其对角线必与OA在一条直线上且两者长度相等D．多次实验中O点不必是同一位置．【解答】解：（1）①A、在实验中要减小拉力方向的误差，应让标记同一细绳方向的两点尽量远些，故细绳应该长一些，故A正确；B、作图时，我们是在白纸中作图，做出的是水平力的图示，若拉力倾斜，则作出图的方向与实际力的方向有有较大差别，故应使各力尽量与木板面平行，故B正确；C、橡皮条弹性要好，拉结点到达某一位置O时，拉力与拉力的夹角应适当大些，但橡皮条方向不必须在两细绳夹角的角平分线上，故C错误；D、两个拉力的夹角过大，合力会过小，量取理论值时相对误差变大，夹角太小，会导致作图困难，也会增大偶然误差，故D错误．故选：AB．②两力均为4N，且相互垂直，则其合力大小为F=4N＞5N，合力超过了弹簧秤的量程，故弹簧秤无法测出物体所受的合力，故不能使用．（2）A、需要知道橡皮筋的伸长量才能表示橡皮筋的弹力，故应该测量橡皮筋的原长，故A正确；B、为了减小误差，橡皮筋的伸长量应该大些，故应选择劲度系数稍小的橡皮筋，故B错误；C、由于橡皮筋的弹力与它的长度不成正比，所以OB、OC弹力的合力方向与以OB、OC为两邻边做平行四边形的对角线不重合，故C错误；D、不同的O点依然满足任意两个橡皮筋弹力的合力与第三个橡皮筋弹力等大反向的特点，所以即使O点不固定，也可以探究求合力的方法，故D正确．故选：AD．故答案为：（1）①AB；②不能；合力为4N＞5N，超出了弹簧测力计的量程；（2）AD．7．（2016•广州二模）用图甲所示装置“探究加速度与力、质量的关系”．请思考并完成相关内容：（1）实验时，为平衡摩擦力，以下操作正确的是 BA．连着砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动B．取下砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动C．取下砂桶，适当调整木板右端的高度，直到小车缓慢沿木板做直线运动（2）图乙是实验中得到的一条纸带，已知相邻计数点间还有四个点未画出，打点计时器所用电源频率为50Hz，由此可求出小车的加速度a= 1.60 m/s2（计算结果保留三位有效数字）．（3）一组同学在保持木板水平时，研究小车质量一定的情况下加速度a与合外力F的关系，得到如图丙中①所示的a﹣F图线．则小车运动时受到的摩擦力f= 0.10 N；小车质量M= 0.20 kg．若该小组正确完成了步骤（1），得到的a﹣F图线应该是图丙中的②（填“②”、“③”或“④”）．【解答】解：（1）平衡摩擦力时，取下砂桶，适当当调整木板右端的高度，直到小车被轻推后沿木板匀速运动，故B正确．（2）根据△x=aT2，运用逐差法得，a===1.60m/s2．（3）根据图①知，当F=0.10N时，小车才开始运动，可知小车运动时受到的摩擦力f=0.10N，图线的斜率表示质量的倒数，则m=kg=0.20kg．平衡摩擦力后，a与F成正比，图线的斜率不变，故正确图线为②．故答案为：（1）B；（2）1.60；（3）0.10，0.20，②．8．（2016秋•天津月考）在“探究加速度与力、质量的关系”实验中，某同学使用了如图（1）所示的装置，计时器打点频率为50Hz．（1）该同学得到一条纸带，在纸带上取连续的六个点，如图（b）所示，自A点起，相邻两点间的距离分别为10.0mm、12.0mm、14.0mm、16.0mm、18.0mm，则打E点时小车的速度为0.85 m/s，小车的加速度为5 m/s2．（2）该同学要探究小车的加速度a和质量M的关系，应该保持拉力F恒定不变；若该同学要探究加速度a和拉力F的关系，应该保持小车质量M恒定不变．（3）该同学通过数据的处理作出了a﹣F图象，如图（c）所示，则①图中的直线不过原点的原因是平衡摩擦力过度．②此图中直线发生弯曲的原因是不满足m＜＜M ．【解答】解：（1）利用匀变速直线运动的推论得出：v E== m/s=0.85m/s小车的加速度为a== m/s2=5m/s2（2）该同学要探究小车的加速度a和质量M的关系，应该保持细线对车的拉力F不变；若该同学要探究加速度a和拉力F的关系，应该保持小车的质量M不变．（3）图中当F=0时，a≠0．也就是说当绳子上没有拉力时，小车的加速度不为0，说明小车的摩擦力小于重力的分力，所以原因是实验前木板右端垫得过高．设小车的加速度为a，绳子拉力为F，以砂和砂桶为研究对象得：mg﹣F=ma以小车为研究对象F=Ma解得：a=故：F=Ma=所以要使得绳子拉力等于砂和砂桶的重力大小，必有m＜＜M，而不满足m＜＜M时，随m的增大物体的加速度a逐渐减小．故图象弯曲的原因是：未满足砂和砂桶质量远小于小车的质量．故答案为：（1）0.85；5；（2）拉力F恒定；小车质量M恒定；（3）平衡摩擦力过度，不满足m＜＜M．9．（2016秋•濮阳月考）为了探究物体的加速度与质量的关系时，某实验小组的同学设计了如图所示的实验装置．装置中有电磁打点计时器、纸带、带滑轮的长木板、垫块、小车和砝码（总质量用M表示）、砂和砂捅（总质量用m表示）、刻度尺等，请回答下列问题：（1）为了完成本实验，下列实验器材中必不可少的是CD ．A．低压直流电源 B．秒表 C．天平（附砝码） D．低压交流电源（2）实验误差由偶然误差和系统误差，本实验中纸带与打点计时器、小车与长木板之间的摩擦和阻力对实验的影响属于系统误差．为了使实验结果更贴近结论，应尽量地减少摩擦阻力的影响，即按如图的方式将长木板的一端适当垫高，以平衡摩擦力，在平衡摩擦力时，取下沙桶并将纸带穿过打点计时器，使小车带动纸带在长木板上做匀速直线运动．（3）探究小车的加速度与其质量的关系时，可以通过改变小车中砝码的个数来改变小车的质量．在完成本实验时，为了使沙桶的总重力近似地等于小车的牵引力，则沙桶的总质量与小车的总质量的关系应满足M ＞＞m ．（4）该实验小组的同学在某次测量时，得到了如图所示的纸带，其中0、1、2为相邻的三个计数点，且相邻两计数点的打点频率为f，0、1两点间的距离用x1表示.1、2两点间的距离用x2表示，则该小车加速度的表达式a= （x2﹣x1）f2m/s2．如果f=10Hz，x1=5.90cm，x2=6.46cm，则加速度的值应为a= 0.56 m/s2（保留两位小数）（5 ）在完成以上操作后，将得到的数据用图象进行处理，则小车的加速度的倒数关于小车的质量M的函数图象符合实际情况的是 C ．【解答】解：（1）本实验中需测小车质量，则需要天平，电磁打点计时器需要低压交流电源，故选：CD．（2）平衡摩擦力时，把木板一端垫高，调节木板的倾斜度，使小车在不受绳的拉力时能拖动纸带沿木板做匀速直线运动即可；（3）根据实验误差的来源，在 M＞＞m条件下，可以认为绳对小车的拉力近似等于沙和沙桶的总重力．（4）根据△x=aT2得：a==（x2﹣x1）f2=（6.46﹣5.90）×102×10﹣2 m/s2=0.56 m/s2；（5）根据牛顿第二定律得：a=，则=M+，则以为纵轴，以总质量M为横轴，作出的图象为一倾斜直线，且纵坐标不为0，故C正确，ABD错误．故选：C故答案为：（1）CD；（2）M＞＞m；（3）（x2﹣x1）f2；0.56；（4）C．10．（2016春•锦州期末）图甲是“研究平抛物体的运动”的实验装置图．（1）实验前应对实验装置反复调节，直到斜槽末端切线水平．每次让小球从同一位置由静止释放，是为了每次平抛初速度相同．（2）图乙是正确实验取得的数据，其中O为抛出点，则此小球做平抛运动的初速度为 1.6m/s．（g=9.8m/s2）（3）在另一次实验中将白纸换成方格纸，每个格的边长L=5cm，通过实验，记录了小球在运动途中的三个位置，如图丙所示，则该小球做平抛运动的初速度为 1.5 m/s；B点的竖直分速度为 2 m/s；平抛运动的初位置坐标（﹣1，1）（如图丙，以O点为原点，水平向右为X轴正方向，竖直向下为Y轴的正方向，g取10m/s2）．【解答】解：（1）平抛运动的初速度一定要水平，因此为了获得水平的初速度安装斜槽轨道时要注意槽口末端要水平，为了保证小球每次平抛的轨迹都是相同的，这就要求小球平抛的初速度相同，因此在操作中要求每次小球能从同一位置静止释放．（2）由于O为抛出点，所以根据平抛运动规律有：x=v0t将x=32cm，y=19.6cm，代入解得：v0=1.6m/s．（3）由图可知，物体由A→B和由B→C所用的时间相等，且有：△y=gT2，由图可知△y=2L=10cm，代入解得，T=0.1sx=v0T，将x=3L=15cm，代入解得：v0=1.5 m/s，竖直方向自由落体运动，根据匀变速直线运动中时间中点的瞬时速度等于该过程中的平均速度有：v By==2 m/s．故从抛出到B点所用时间为：t=故从抛出到B点的水平位移为：x=v0t=1.5×0.2m=0.3m，故从抛出到B点的竖直位移为：y=gt2=所以x′=5L﹣x=0.25﹣0.3m=﹣0.05m=L，y′=5L﹣y=0.25﹣0.2m=0.05m=L，平抛运动的初位置坐标为（﹣1，1）．故答案为：（1）水平，初速度相同；（2）1.6；（3）1.5，2，（﹣1，1）．11．（2016春•衡阳校级期末）（1）“研究平抛物体的运动”实验的装置如图1所示，在实验前应ABC A．将斜槽的末端切线调成水平B．将木板校准到竖直方向，并使木板平面与小球下落的竖直平面平行C．小球每次必须从斜面上同一位置由静止开始释放D．在白纸上记录斜槽末端槽口的位置O，作为小球做平抛运动的起点和所建坐标系的原点（2）物体做平抛运动的规律可以概括为两点：①水平方向做匀速直线运动；②竖直方向做自由落体运动．为了研究物体的平抛运动，可做下面的实验：如图2所示，用小锤打击弹性金属片，A球水平飞出；同时B球被松开，做自由落体运动．两球同时落到地面．把整个装置放在不同高度，重新做此实验，结果两小球总是同时落地．则这个实验 BA．只能说明上述规律中的第①条B．只能说明上述规律中的第②条C．不能说明上述规律中的任何一条D．能同时说明上述两条规律．【解答】解：（1）A、实验中必须保证小球做平抛运动，而平抛运动要求有水平初速度且只受重力作用，故A正确；B、根据平抛运动的特点可知其运动轨迹在竖直平面内，因此在实验前，应使用重锤线调整面板在竖直平面内，即要求木板平面与小球下落的竖直平面平行，故B正确；C、小球每次必须从斜面上同一位置由静止开始释放．故C正确；D、在白纸上记录斜槽末端槽口的位置O，不能作为小球做平抛运动的起点放，故D错误．故选：ABC．（2）在打击金属片时，两小球同时做平抛运动与自由落体运动，结果同时落地，则说明平抛运动竖直方向是自由落体运动，不能说明水平方向上的运动规律，故B正确，ACD错误．故答案为：（1）ABC；（2）B．12．（2016•花溪区校级三模）为了探究力对物体做功与物体速度变化的关系，现提供如图1所示的器材，让小车在橡皮筋的作用下弹出后，沿木板滑行，当我们分别用同样的橡皮筋1条、2条、3条…并起来进行第1次、第2次、第3次…实验时，每次实验中橡皮筋拉伸的长度都应保持一致，我们把橡皮筋对小车做的功可记作W、2W、3W…对每次打出的纸带进行处理，求出小车每次最后匀速运动时的速度v，记录数据如下．请）实验中木板略微倾斜，这样做 C （填答案前的字母）A．是为了释放小车后，小车能匀加速下滑B．是为了增大橡皮筋对小车的弹力C．是为了使橡皮筋对小车做的功等于合外力对小车做的功D．是为了使橡皮筋松驰后小车做匀加速运动（2）据以上数据，在坐标纸中作出W﹣v2图象．（3）根据图象2可以做出判断，力对小车所做的功与力对小车所做的功与．【解答】解：（1）装置探究橡皮筋做功与小车速度的关系，应平衡摩擦力，使得橡皮筋做功等于合外力做功，以及能够使橡皮筋松弛后小车做匀速运动，故C正确，ABD错误．故选：C．（2）根据描点法作出图象，如图所示：（3）W﹣v2图象是一条过原点的倾斜的直线，根据图象可知，力对小车所做的功与小车速度平方成正比．故答案为：（1）C；（2）W﹣v2图象如图；（3）小车速度平方成正比．13．（2016•蔡甸区校级一模）某学习小组用图甲所示的实验装置探究“动能定理”．他们在气垫导轨上安装了一个光电门B，滑块上固定一遮光条，滑块用细线绕过气垫导轨左端的定滑轮与力传感器相连，传感器下方悬挂钩码，每次滑块都从A处由静止释放．（1）某同学用游标卡尺测量遮光条的宽度d，如图乙所示，则d= 2.30 mm．（2）下列实验要求中不必要的一项是 A （请填写选项前对应的字母）．A．应使滑块质量远大于钩码和力传感器的总质量B．应使A位置与光电门间的距离适当大些C．应将气垫导轨调至水平D．应使细线与气垫导轨平行（3）实验时保持滑块的质量M和A、B间的距离L不变，改变钩码质量m，测出对应的力传感器的示数F和遮光条通过光电门的时间t，通过描点作出线性图象，研究滑块动能变化与合外力对它所做功的关系，处理数据时应作出的图象是 C （请填写选项前对应的字母）．A．作出“t﹣F图象”B．作出“t2﹣F图象”C．作出“t2﹣图象”D．作出“t=3s图象”【解答】解：（1）由图知第5条刻度线与主尺对齐，d=2mm+6×0.05mm=2.30mm；（2）A、拉力是直接通过传感器测量的，故与小车质量和钩码质量大小关系无关，故A不必要；B、应使A位置与光电门间的距离适当大些，有利于减小误差，故B是必要的；C、应将气垫导轨调节水平，保持拉线方向与木板平面平行，这样拉力才等于合力，故CD是必要的；本题选不必要的，故选：A．（3）根据牛顿第二定律得：a=，那么解得：t2=所以研究滑块的加速度与力的关系，处理数据时应作出图象或作出t2﹣图象，故C正确．故选：C故答案为：（1）2.30；（2）A；（3）C14．（2015春•菏泽期末）为探究“恒力做功与物体动能改变的关系”，采用了如图所示实验装置．请回答下列问题：（1）为了减小小车与水平木板之间摩擦力的影响应采取做法是 CA．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀速运动B．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀加速运动C．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动D．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀加速运动（2）若实验中所用小车的质量为200g，为了使实验结果尽量精确，在实验室提供的以下四种规格钩码中，应该挑选的钩码是 AA．10g B．20g C．30g D．50g（3）某实验小组挑选了一个质量为50g的钩码，在多次正确操作实验得到的纸带中取出自认为满意的一条，经测量、计算，得到如下数据：第一个点到第n个点的距离为40.0cm；打下第n点时小车的速度大小为1.20m/s．该同学将钩码的重力当作小车所受的拉力，则拉力对小车做的功为0.196 J，小车动能的增量为0.144 J．（g=9.8m/s2，结果保留三位有效数字）【解答】解：（1）为了消除小车与水平木板之间摩擦力的影响应采取做法是，将不带滑轮的木板一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动，以使小车的重力沿斜面分力和摩擦力抵消，那么小车的合力就是绳子的拉力．故C正确．故选：C．（2）本题要用钩码的重力代替小车所受到的合力，钩码质量应远小于小车的质量．故选10g的钩码较好，故A正确．故选：A（3）从打下第一点到打下第N点拉力对小车做的功：W=mgs=50×10﹣3×9.8×0.4J=0.196J；小车的动能增量为：△E k=Mv2=0.2×1.22J=0.144J．故答案为：（1）C；（2）A；（3）0.196，0.14415．（2016•北京）利用图1装置做“验证机械能守恒定律”实验．①为验证机械能是否守恒，需要比较重物下落过程中任意两点间的 A ．。

2016年高考物理试题分类汇编：十二、力学实验1. （全国新课标I卷，22）（5分）某同学用图（a）所示的实验装置验证机械能守恒定律，其中打点计时器的电源为交流电源，可以使用的频率有20Hz30Hz、和40Hz。

打出纸带的一部分如图（b）所示。

该同学在实验中没有记录交流电的频率f，需要用实验数据和其它题给条件进行推算。

(1) 若从打出的纸带可判定重物匀加速下落，利用f和图（b）中给出的物理量可以写出：在打点计时器打出B点时，重物下落的速度大小为______________，打出C点时重物下落的速度大小为_____________，重物下落的加速度大小为_____________。

(2)已测得1238.89cm9.50cm10.10cmS S S===，，，当地重力加速度大小为29.80m/s，实验中重物受到的平均阻力大小约为其重力的1%，由此推算出f为__________Hz。

【答案】⑴12()2fS S+，23()2fS S+，231()2fS S-；⑵40【解析】⑴由于重物匀加速下落，A B C D、、、各相邻点之间时间间隔相同，因此B点应是从A运动到C的过程的中间时刻，由匀变速直线运动的推论可得：B点的速度B v等于AC段的平均速度，即122BS Svt+=由于1tf=，故12()2Bfv S S=+同理可得23()2Cfv S S=+匀加速直线运动的加速度vat∆=∆故2231231()()2()12C BfS S S Sv v fa S Stf⎡⎤+-+⎣⎦-===-①⑵重物下落的过程中，由牛顿第二定律可得：gm F=ma-阻②由已知条件0.01gF=m阻③由②③得0.99ga=代入①得：231()2fa S S=-，代入数据得40Hzf≈2.（全国新课标II 卷，22）（6分）某物理小组对轻弹簧的弹性势能进行探究，实验装置如图（a ）所示：轻弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一物块接触而不连接，纸带穿过打点计时器并与物块连接．向左推物块使弹簧压缩⑴ 实验中涉及到下列操作步骤：①把纸带向左拉直②松手释放物块③接通打点计时器电源④向左推物块使弹簧压缩，并测量弹簧压缩量上述步骤正确的操作顺序是 （填入代表步骤的序号）．⑵ 图（b ）中M 和L 纸带是分别把弹簧压缩到不同位置后所得到的实际打点结果．打点计时器所用交流电的频率为50Hz ．由M 纸带所给的数据，可求出在该纸带对应的实验中物块脱离弹簧时的速度为 m /s ．比较两纸带可知， （填“M”或“L”）纸带对应的实验中弹簧被压缩后的弹性势能大．图b【答案】⑴④①③②⑵1.29 M【解析】：⑴略⑵脱离弹簧后物体应该匀速直线运动，则22.58 2.5710 1.29/0.04v m s -+=⨯= 由能量守恒可知，物体的末动能越大，则弹簧被压缩时的弹性势能越大，则PM PL E E >3. （全国新课标III 卷，23）某物理课外小组利用图（a ）中的装置探究物体加速度与其所受合外力之间的关系。

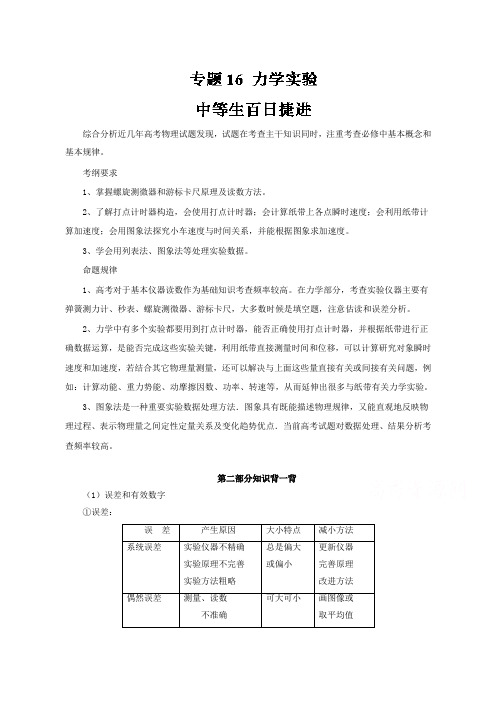

综合分析近几年高考物理试题发现，试题在考查主干知识同时，注重考查必修中基本概念和基本规律。

考纲要求1、掌握螺旋测微器和游标卡尺原理及读数方法。

2、了解打点计时器构造，会使用打点计时器；会计算纸带上各点瞬时速度；会利用纸带计算加速度；会用图象法探究小车速度与时间关系，并能根据图象求加速度。

3、学会用列表法、图象法等处理实验数据。

命题规律1、高考对于基本仪器读数作为基础知识考查频率较高。

在力学部分，考查实验仪器主要有弹簧测力计、秒表、螺旋测微器、游标卡尺，大多数时候是填空题，注意估读和误差分析。

2、力学中有多个实验都要用到打点计时器，能否正确使用打点计时器，并根据纸带进行正确数据运算，是能否完成这些实验关键，利用纸带直接测量时间和位移，可以计算研究对象瞬时速度和加速度，若结合其它物理量测量，还可以解决与上面这些量直接有关或间接有关问题，例如：计算动能、重力势能、动摩擦因数、功率、转速等，从而延伸出很多与纸带有关力学实验。

3、图象法是一种重要实验数据处理方法．图象具有既能描述物理规律，又能直观地反映物理过程、表示物理量之间定性定量关系及变化趋势优点．当前高考试题对数据处理、结果分析考查频率较高。

第二部分知识背一背（1）误差和有效数字 ①误差：②有效数字定义：带有一位不可靠数字近似数字。

有效数字最后一位是测量者估读出来，是误差来源。

从数字左边第一个不为零数字算起，如0.0643为三位有效数字。

（2）长度测量①毫米刻度尺读数：精确到毫米，估读一位。

②游标卡尺读数：③螺旋测微器读数：测量值=固定刻度整毫米数+半毫米数+可动刻度读数（含估读）×0.01mm。

（3）力学实验分类 ①应用性实验 （a ）游标卡尺使用 （b ）螺旋测微器使用 ②验证性实验：（a ）验证力平行四边形定则; （b ）验证牛顿运动定律; （c ）验证机械能守恒定律。

③探究性实验：（a ）研究匀变速直线运动 （b ）探究弹力与弹簧伸长关系; （c ）探究动能定理。

《力学实验》专题速练1．用图示装置测量重锤的质量，在定滑轮两侧分别挂上重锤和n 块质量均为m 0的铁片，重锤下端贴一遮光片，铁架台上安装有光电门．调整重锤的高度，使其从适当的位置由静止开始下落，读出遮光片通过光电门的挡光时间t 0；从定滑轮左侧依次取下1块铁片放到右侧重锤上，让重锤每次都从同一位置由静止开始下落，计时器记录的挡光时间分别为t 1、t 2…，计算出t 02、t 12…．(1)挡光时间为t 0时，重锤的加速度为a 0．从左侧取下i 块铁片置于右侧重锤上时，对应的挡光时间为t i ，重锤的加速度为a i ．则0i a a =__________．（结果用t 0和t i 表示）(2)作出0i a a ﹣i 的图线是一条直线，直线的斜率为k ，则重锤的质量M =__________．(3)若重锤的质量约为300g ，为使实验测量数据合理，铁片质量m 0比较恰当的取值是__________．A ．1gB ．5gC ．40gD ．100g ．【答案】（1）220it t （2）02m k nk （3）C 2．利用如图1实验装置探究重锤下落过程中重力势能与动能的转化问题．（1）图2为一条符合实验要求的纸带，O 点为打点计时器打下的第一点．分别测出若干连续点A 、B 、C…与 O 点之间的距离h 1、h 2、h 3…．已知打点计时器的打点周期为T ，重锤质量为m ，重力加速度为g ，可得重锤下落到B 点时的速度大小为_________．（2）取打下O 点时重锤的重力势能为零，计算出该重锤下落不同高度h 时所对应的动能E k 和重力势能E p ．建立坐标系，横轴表示h ，纵轴表示E k 和E p ，根据以上数据在图3中绘出图线Ⅰ和图线Ⅱ．已求得图线Ⅰ斜率的绝对值k 1=2.94J/m ，图线Ⅱ的斜率k 2=2.80J/m ．重锤和纸带在下落过程中所受平均阻力与重锤所受重力的比值为_________（用k 1和k 2表示）．【答案】（1）；（2）3．测量小物块Q与平板P之间的动摩擦因数的实验装置如图所示．AB是半径足够大的、光滑的四分之一圆弧轨道，与水平固定放置的P板的上表面BC在B 点相切，C点在水平地面的垂直投影为C′．重力加速度为g．实验步骤如下：①用天平称出物块Q的质量m；②测量出轨道AB的半径R、BC的长度L和CC′的高度h；③将物块Q在A点由静止释放，在物块Q落地处标记其落地点D；④重复步骤③，共做10次；⑤将10个落地点用一个尽量小的圆围住，用米尺测量圆心到C′的距离s。

高考物理实验专题复习：力学实验—、基本仪器1、请认真观察本题图示并读出螺旋测微器的测量结果为mm,游标卡尺的测量结果为mm。

二、纸带（一）匀加速直线运动（用纸带计算瞬时速度和加速度）1.（9分）某学生用打点计时器研究小车的匀变速直线运动。

他将打点计时器接到频率为50Hz 的交流电源上，实验时得到一条纸带。

他在纸带上便于测量的地方选取第一个计时点，在这个点下标明A,第六个点下标明B,第十一个点下标明C,第十六个点下标明£>, 第二十一个点下标明E。

测量时发现B点已模糊不清，于是他测得AC长为14.56cm、CD长为11.15cm,OE长为13.73cm,财丁C点时小车的瞬时速度大小为m/s,小车运动的加速度大小为m/s2, AB的距离应为cm。

（保留三位有效数字）参考答案1.（每）；旨 & B /1—14. 56cm —13. 73cm（用纸带计算瞬时速度和加速度，分析由于电源频率引起的误差）2、在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带如图所示，并在其上取了A、B、C、D、E、F、G等7个计数点，每相邻两个计数点之间还有4个点，图中没有画出，打点计时器接周期为T=0.02S的交流电源.他经过测量并计算得到打点计时器在打3、C、。

、E、F各点时物体的瞬时速度如下表：（1） __________________________________计算VF的公式V F = ;（2）以A点对应的时刻为t=0,根据表格中数据做出物体的v-t图象，利用图象求得其加速度a =m/s2；（3）如果当时电网中交变电流的频率是上51Hz,而做实验的同学并不知道，那么加速度的测量值与实际值相比（选填：偏大、偏小或不变）。

参考答案 4. （12 分）（1）* =<10? （2）=0.425±0.005m/s2；图略（3）偏小（纸带的迁移）3、（本题满分13分（1）（3分）图中给出的是用螺旋测微器测量某一圆柱形工件的直径时的示数图，由图可知此工件的直径应为mm o2（10分）如图甲所示，是用包有白纸的质量为1.00kg的圆柱棒替代纸带和重物，蘸有颜料的毛笔固定在电动机的飞轮上并随之匀速转动，以替代打点计时器。

高考实验专题复习一力学实验（附参考答案）实验一《研究匀变速直线运动》本实验是力学实验的重点实验，是力学实验的基础，通过熟练掌握打点计时器的使用，为验证牛顿运动定律、探究动能定理、验证机械能守恒定律做好必要的知识和方法上的准备。

、考查重点:（一）打点计时器的使用（二）毫米刻度尺的使用（三）速度和加速度的求解方法二、注意事项1. 交流电源的电压及频率要符合要求.2 •实验前要检查打点的稳定性和清晰程度，必要时要调节振针的高度和更换复写纸.3 •开始释放小车时，应使小车靠近打点计时器.4 .先接通电源，打点计时器工作后，再放开小车，当小车停止运动时及时断开电源.5.要区别打点计时器打出的点与人为选取的计数点，一般在纸带上每隔四个点取一个计数点, 即时间间隔为T = 0.02 >5 s= 0.1 s.6 •小车另一端挂的钩码个数要适当，避免速度过大而使纸带上打的点太少，或者速度太小, 使纸带上的点过于密集.7.选择一条理想的纸带，是指纸带上的点迹清晰. 适当舍弃开头密集部分，适当选取计数点,弄清楚所选的时间间隔T.8 .测x时不要分段测量，读数时要注意有效数字的要求，计算a时要注意用逐差法，以减小误差.三、经典讲练【例题】（2010广东理综）如图是某同学在做匀变速直线运动实验中获得的一条纸带.（1）已知打点计时器电源频率为50 Hz ,则纸带上打相邻两点的时间间隔为⑵ABCD是纸带上四个计数点，每两个相邻计数点间有四个点没有画出，从图中读出A、B两点间距x= ;C点对应的速度是（计算结果保留三位有效数字）.fl【命题立意】本题主要考查打点计时器、刻度尺的读数、纸带公式、有效数字。

1【规范解答】①T 0.02s②读A、B两点数值: 1.00cm、1.70cm 故：s=1.70cm-1.00cm=0.70cmV c V BD BD 型空1°2m/s 0.100m/s 2t 0.2【答案】①0.02s ②0.70cm；0.100m/s邻两计数点间还有 4个打点（图中未标出），计数点间的距离如图所示. 根据图中数据计算的加速度⑵回答下列两个问题：① 为测量动摩擦因数，下列物理量中还应测量的有A. 木板的长度L B .木板的质量m i C •滑块的质量m 2 D .托盘和砝码的总质量 m 3E .滑块运动的时间t② ____________________________________________________ 测量①中所选定的物理量时需要的实验器材是 __________________________________________________________（3）滑块与木板间的动摩擦因数 = ___________ （用被测物理量的字母表示，重力加速度为g ）.与真实值相比，测量的动摩擦因数 _____________ （填偏大”或偏小”）解析：⑴ 逐差法"求解：S 4-S i =S 5-S 2=S 6-S 3=3aT 2⑶对整体列牛顿第二定律，m 3g- ym g=（m 2+m 3）a答案 （1）0. 495 m/s 2〜0. 497 m/s 2 （2）①CD ②天平 （3）网_（m2+m3）a 偏大m 2g五、真题训练1. （2013浙江）如图所示，装置甲中挂有小桶的细线绕过定滑轮，固定在小车上；装置乙中橡皮 筋的一端固定在导轨的左端，另一端系在小车上。
