2016年江苏省扬州市江都区中考物理一模试卷及参考答案

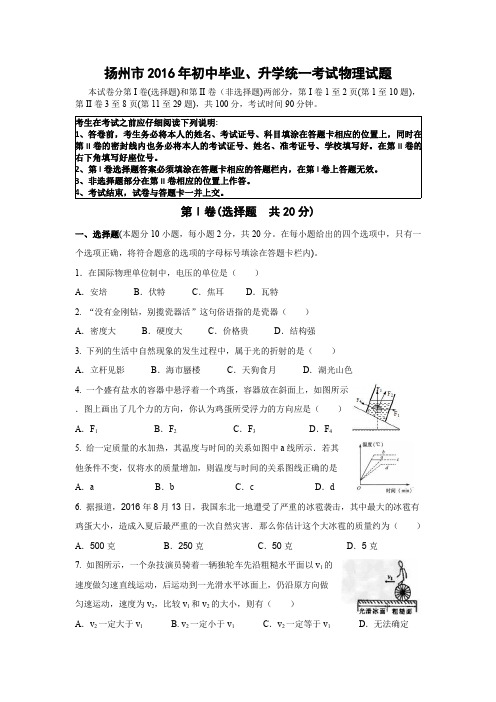

扬州市2016年初中毕业、升学统一考试物理试题本试卷分第I卷(选择题)和第II卷（非选择题)两部分，第I卷1至2页(第1至10题)，第II卷3至8页(第11至29题)，共100分，考试时间90分钟。

第Ⅰ卷(选择题共20分)一、选择题(本题分10小题，每小题2分，共20分。

在每小题给出的四个选项中，只有一个选项正确，将符合题意的选项的字母标号填涂在答题卡栏内)。

1．在国际物理单位制中，电压的单位是（）A．安培B．伏特C．焦耳D．瓦特2.“没有金刚钻，别揽瓷器活”这句俗语指的是瓷器（）A．密度大B．硬度大C．价格贵D．结构强3.下列的生活中自然现象的发生过程中，属于光的折射的是（）A．立杆见影B．海市蜃楼C．天狗食月D．湖光山色4.一个盛有盐水的容器中悬浮着一个鸡蛋，容器放在斜面上，如图所示．图上画出了几个力的方向，你认为鸡蛋所受浮力的方向应是（）A．F1B．F2C．F3D．F45.给一定质量的水加热，其温度与时间的关系如图中a线所示．若其他条件不变，仅将水的质量增加，则温度与时间的关系图线正确的是A．a B．b C．c D．d6.据报道，2016年8月13日，我国东北一地遭受了严重的冰雹袭击，其中最大的冰雹有鸡蛋大小，造成入夏后最严重的一次自然灾害．那么你估计这个大冰雹的质量约为（）A．500克B．250克C．50克D．5克7.如图所示，一个杂技演员骑着一辆独轮车先沿粗糙水平面以v1的速度做匀速直线运动，后运动到一光滑水平冰面上，仍沿原方向做匀速运动，速度为v2，比较v1和v2的大小，则有（）A．v2一定大于v1 B.v2一定小于v1C．v2一定等于v1D．无法确定8.如图所示装置中，均匀木棒AB 的A 端固定在铰链上，悬线一端绕过一固定定滑轮，另一端用线套套在木棒上使棒保持水平。

现使线套逐渐向右移动，但始终使木棒保持水平，则悬线上的拉力T （棒和悬线足够长）的变化情况是（）A ．逐渐变小B ．逐渐变大C ．先逐渐变大，后又逐渐变小D ．先逐渐变小，后又逐渐变大.9.在水平轨道上有一辆实验车，其顶部装有电磁铁，电磁铁下方吸有一颗钢珠。

2016年扬州市中考物理全真模拟试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．下列说法中符合实际的是（）A．在阳光下可用近视眼镜片取火;B．高层建筑物顶端安装的避雷针要与埋入地下的地线相连;C．摩擦力总是阻碍物体的运动;D．受地磁场的作用，可自由转动的小磁针，S极静止时总是指向北方.2．根据汽油机和柴油机的区别，下列说法正确的是：（）A．汽油机气缸顶部有一个火花塞，柴油机气缸顶部是一个喷油嘴;B．汽油机吸入的是空气，柴油机吸入的是空气和柴油的混合物;C．吸气冲程是内能转化为机械能;D．压缩冲程是内能转化为机械能.3．过去人们在冬天常用烟煤生火取暖.已知烟煤的热值为2.9×107 J/kg，则当燃烧了1kg的烟煤时，下列说法正确的是:（）A．可放出2.9×107 J的热量; B.屋子吸收了2.9×107 J的热量;C．放出的热量大于2.9×107 J;D．屋子吸收的热量小于2.9×107 J.4．用刻度尺测量物体长度，下列情况中属于误差的是．（）A．观察时，视线未能与刻度尺垂直;B．测量用的刻度尺本身刻度不完全均匀;C．未能估读到分度值的下一位数;D．物体的左边缘未对准刻度尺的“o”刻度线，就把物体右边缘所对刻度尺上的刻度值当作物体的长度.5．一瓶子最多能装下500克水,则它能装下500克下列哪种物质（）A．浓硫酸B．酒精C．煤油D．汽油6．如图所示，是某小组的同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是..................................................................... （）A．比较图（a）和图（b）可知，感应电流的方向与磁场方向有关B．比较图（b）和图（c）可知，感应电流的方向与磁场方向和导体运动方向无关C．比较图（a）和图（c）可知，感应电流的方向与磁场方向无关D．由图（d）可以得出感应电流的方向跟导体是否运动无关7．将一个标有“12V 15W”的灯泡接入某电路中.测得它通过的电流为1A，则它的实际功率是（）A．小于15W B．等于15W C．大于15W D．无法确定8．把甲乙两灯并联在电路中，甲灯较亮，把它们串联后，接到原来电路中，则（）A．甲灯较亮B．乙灯较亮C．两灯一样亮D．条件不足，无法判断.9．如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光。

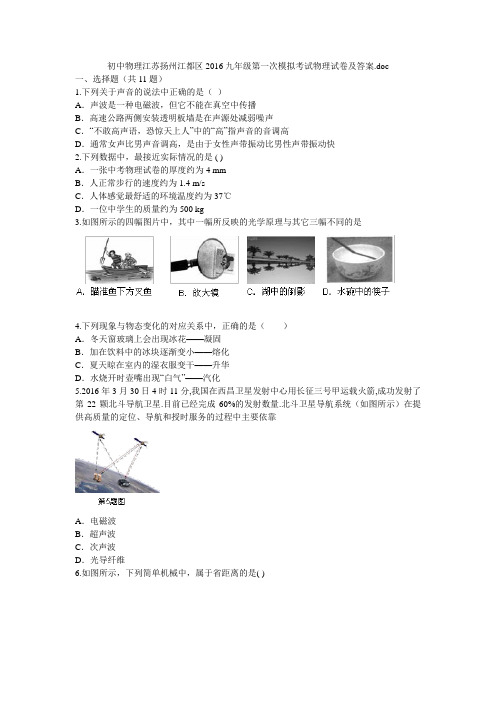

初中物理江苏扬州江都区2016九年级第一次模拟考试物理试卷及答案.doc一、选择题（共11题）1.下列关于声音的说法中正确的是（）A．声波是一种电磁波，但它不能在真空中传播B．高速公路两侧安装透明板墙是在声源处减弱噪声C．“不敢高声语，恐惊天上人”中的“高”指声音的音调高D．通常女声比男声音调高，是由于女性声带振动比男性声带振动快2.下列数据中，最接近实际情况的是 ( )A．一张中考物理试卷的厚度约为4 mmB．人正常步行的速度约为1.4 m/sC．人体感觉最舒适的环境温度约为37℃D．一位中学生的质量约为500 kg3.如图所示的四幅图片中，其中一幅所反映的光学原理与其它三幅不同的是4.下列现象与物态变化的对应关系中，正确的是（）A．冬天窗玻璃上会出现冰花——凝固B．加在饮料中的冰块逐渐变小——熔化C．夏天晾在室内的湿衣服变干——升华D．水烧开时壶嘴出现“白气”——汽化5.2016年3月30日4时11分,我国在西昌卫星发射中心用长征三号甲运载火箭,成功发射了第22颗北斗导航卫星.目前已经完成60%的发射数量.北斗卫星导航系统（如图所示）在提供高质量的定位、导航和授时服务的过程中主要依靠A．电磁波B．超声波C．次声波D．光导纤维6.如图所示，下列简单机械中，属于省距离的是( )7. 把篮球抛向空中，忽略空气阻力，下图中哪一图象能正确反映球离手后至落回地面前机械能（E）与篮球离地高度（h）的关系( )8.下列关于物体内能说法正确的是A．只有做功才能改变物体内能B．温度相同的物体内能一定相等C．0℃以上的物体才有内能D．内能小的物体也可以向内能大的物体传递内能9.如图所示，将甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，则乙灯不发光的原因可能是（）A．乙灯灯丝断了B．乙灯的实际功率太小C．相同时间内，乙灯消耗的电能远大于甲灯消耗的电能D．通过乙灯的电流小于甲灯的电流10.灯泡L标有“2.5V”字样，它的电阻随电压变化的关系图像如图甲所示.将该灯泡L和电阻R0接入电源电压恒为3V的电路中（如图乙），闭合开关S，灯泡L恰好正常发光.下列说法正确的是A．闭合开关S，灯泡L的电阻为8ΩB．闭合开关S，1s内电阻R0产生的热量为0.325 JC．断开开关S，灯泡L的电阻为0ΩD．灯泡L的额定功率为0.625W11. 如图所示，两个相同容器盛满水，甲中有一个体积为20cm3，密度为0.5×103kg/m3的木块漂浮在水面，则下列说法中正确的是( )A．木块漂浮时，浮力等于自身重力，并有1/4体积露出水面B．甲容器对水平桌面的压力大于乙容器对水平桌面的压力C．将木块缓慢下压至浸没的过程中，木块受到的浮力不变D．将木块全部压入水中后，两容器底部受到水的压力相等二、填空题（共10题）1.如图甲所示，用刻度尺测量一物体的长度，该刻度尺的分度值是，物体的长度 cm；如图乙所示，图中机械秒表的示数是s．2.江都滨江新城人工湖边的路灯距湖面高5m，湖水深4m，映在平静湖水中灯的“倒影”是像（选填“实”或“虚”），它是由于光的形成的，该“倒影”距离湖面 m.3.小华从背后推小明，小明前进，小华后退，说明力的作用是的；以小明为参照物，小华是（选填“运动”或“静止”）的．小华运动越来越慢是因为受到的作用．4.如图所示是“测量滑轮组机械效率”的实验装置，钩码总重6 N，实验时要竖直向上匀速拉动测力计，由图可知拉力大小为 N，若钩码上升的高度为10cm；滑轮组做的有用功是 J，该滑轮组的机械效率为．(结果保留一位小数)5.2015年12月29日，中国在西昌卫星发射中心用长征三号乙运载火箭，成功将高分四号卫星送入太空，为中国航天“十二五”宇航发射画下了圆满句号.长征三号乙运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的；在加速起飞阶段，燃料的能最终转化为火箭的能.6.如图所示，如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较来判断不同导体电阻的大小．若两个导体的阻值差异不大，小雪认为可以在电路中串联一个，作进一步的判断.7.如图甲所示，完全相同的木块A和B叠放在水平桌面上，GA=GB=15N．在12N的水平拉力F1作用下，A、B一起作匀速直线运动，此时木块B所受的摩擦力为 N；若将A、B 紧靠着放在水平桌面上，用水平力F2推A使它们一起匀速运动（如图乙所示），则推力F2＝ N．8.一个盛水的平底茶杯，总质量为450g，底面积为50cm2，放在面积为1m2的水平桌面上，杯子和水所受的重力为 N，杯子对桌面的压强为 Pa．（g=10N/Kg）.9.如图所示，闭合开关，发现电动机不能转动，此时电压表示数为0.1V，电流表示数为0.4A 调节滑动变阻器，使得电动机正常转动，此时流过电压表示数为2V，电流表示数为1A则该电动机线圈的电阻是Ω，电动机正常转动时的输出机械功率为_ _W，此时该电动机的效率是_ __.10.如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则电源电压为 V，R1的阻值为Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的点（选填“A”、“B”、“C”、“D”或“E”）．三、作图题（共1题）1.按照题目要求作图．（1）如图甲，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向；（2）如图乙，用软绳悬挂的杠杆，请画出重物G所受重力示意图，并在A点画出能使杠杆在图示位置平衡的最小拉力的示意图；（3）如图丙为教室里的两盏照明灯，请连接好电路四、计算题（共2题）1.某帆船运动爱好者使用的一款帆船，由船体、帆杆、面积为10m2的三角帆和带有万向节的桅杆组成，质量为20kg，依靠风力在海面上行驶.下表是不同风速下，风能强度值.平均风速（m/s）51015202530风能强度(×102J/m2·s)4812162024（1）从你所学知识角度判断：风吹帆船前进 (选填“能”或“不能”)说明运动需要力来维持帆船的重力和浮力 (选填“是”或“不是”)一对平衡力（2）帆船运动爱好者登上帆船时，船体下沉了0.05m3，则他的体重大约是多少N？（3）某次运动中，船帆承受的风压为50Pa，此时风对船帆的作用力是多少N？（4）在一次海面风速为15m/s的帆船运动中，船受到了300N的水平风力作用，假设船以8m/s的水平速度在海面上行驶，求帆船的风能利用率(g=10N/kg)2.小明家的电热饮水机有加热和保温两种功能，铭牌的部分参数如表所示.其工作电路图如图所示.经分析得知，当开关S闭合时，饮水机处于加热状态；S断开时，饮水机处于保温状态.当水箱中注满初温为20℃的水后，闭合开关S，用7.5min将水加热到100℃（在标准大气压下），已知C水＝4.2×103J/(kg·℃)，根据以上信息，求：（1）热水箱中水从20℃烧开所吸收的热量？（2）电路中电阻R1的阻值是多大?（3）饮水机加热过程中的热效率是多少？（保留一位小数）.额定电压220V加热功率880W保温功率44W最大容积1L五、实验,探究题（共6题）1.如图所示的一些实验装置图,请在题中空格处填入相应的内容（1）实验（a）用干燥的手捋几下塑料细丝此时发生了现象；看到细丝“飞”了起来，此时说明 .（2）实验（b）中，用尺子快速度击打下面的棋子，下面的棋子飞出，而上面的棋子稳稳地落在桌面上，请解释上面棋子没有随下面棋子飞出去的原因： .2.在探究凸透镜成像规律的实验中.(1)让凸透镜对着太阳，得到图甲所示的光路图；(2)利用图乙装置进行以下操作：①如果烛焰在光屏上的像偏低，应将蜡烛向 (选填“上”或“下”)调节；②把烛焰放在距凸透镜17cm处时，移动光屏，可以在光屏上得到一个清晰的倒立、（选填“放大”或“缩小”）的实像，在照相机和投影仪中，成像情况与此类似的是③将蜡烛移到距凸透镜5 cm处，无论怎样调节光屏，光屏上始终接收不到像，这时应从_侧透过凸透镜直接观察(选填“左”或“右”).3.在测酱油密度的实验中：（1）使用托盘天平前要对天平进行调节，请将下列各步骤前的字母按照正确的顺序排列；A．组装好天平，把天平放在水平台面上B．调节天平的平衡螺母，使天平横梁水平平衡C．把游码置于标尺的零刻度线处（2）用量筒和已调好的天平测量酱油的如图,由此可知酱油的密度是_ _kg/m3 .（3）小方设计另一种测量酱油密度的实验方案：用天平测出空烧杯的质量ml，向烧杯内倒入适量酱油，再测出烧杯和酱油的总质量m2；然后把烧杯内的酱油全部倒入量筒内，测出量筒内酱油的体积为V；酱油密度的表达式．按该实验方案测出酱油的密度 _（选填“偏大”或“偏小”）．4.为了比较沙子和水吸热吸热升温现象，小明做了如图所示的实验：在2个相同的烧杯中分别装有、初温都相同的沙子和水，用两个相同的酒精灯对其加热，实验数据记录如下表：(1)在此实验中，用加热时间的长短来表示沙子和水．(2) 分析表中的实验数据可知：质量相同的沙子和水，升高相同的温度，水吸收的热量 (选填”大于”或”小于”)沙子吸收的热量．(3) 根据表中数据可以可以推想，如果给质量相同的沙子和水加热相同的时间，则升高的温度会更高些，两者增加的内能比较： .（“水大”、“沙子大”或“一样大”）5.在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω.(1)连接电路时开关应，电流表的量程应选0~ A.(2)请你用笔画线代替导线，将图甲中的实物电路连接完整.(3) 实验过程中，小红正确连接电路并检查无误后，闭合开关，但她发现灯泡不亮，于是立刻举手要求老师更换灯泡，其实小红的做法是欠妥的，她正确的做法应该是；(4)小叶闭合开关，移动滑片P到某一点时，电压表示数（如图乙）为V，若他想测量小灯泡的额定功率，应将图甲中滑片P向（A/B）端移动，使电压表的示数为2.5V.(5)小华移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W.(6)小明同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表示数为零，电流表有示数，原因可能是 .6.物理学中常用磁感线来形象地描述磁场，用磁感应强度（用字母B表示）来描述磁场的强弱，它的国际单位是特斯拉（符号是T），磁感应强度B越大表明磁场越强；B=0表明没有磁场．有一种电阻，它的大小随磁场强弱的变化而变化，这种电阻叫做磁敏电阻，图1所示是某磁敏电阻R的阻值随磁感应强度B变化的图象．为了研究某磁敏电阻R的性质，小刚设计了如图2所示的电路进行实验，请解答下列问题：（1）当S1断开，S2闭合时，电压表的示数为3V，则此时电流表的示数为 A．（2）只闭合S1，通电螺线管的左端为极；闭合S1和S2，移动两个滑动变阻器的滑片，当电流表示数为0.04A时，电压表的示数为6V，由图象可得，此时该磁敏电阻所在位置的磁感应强度为 T．（3）实验中小刚将电路中电源的正负极对调，发现乙电路中电压表和电流表的示数不变，这表明：该磁敏电阻的阻值与磁场的无关．（4）实验中小刚通过改变滑动变阻器连入电路中的阻值来改变磁敏电阻所在位置的磁感应强度，请你再提供一种改变磁感应强度的方法．。

2016届扬州市初三年级一调物理试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．小华是一名发育正常的九年级学生，下面是与他有关的一些数据，你认为合理的是（）A．他的手掌宽度为2.5dm B．他百米赛跑的速度可达15m/sC．他的体重为100N D．他身体的平均密度约为1×103kg/m32．下列说法中不正确．．．的是............................................................................................... （）A．原子结构与太阳系十分相似B．利用超导体可以制成发热效率极高的发热丝C．不透明物体的颜色是由它反射的色光决定D．导线中电流的迅速变化会在空间激起电磁波3．关于物体受到的浮力，下列说法正确的是.............................................（）A．漂在水面的物体比沉在水底的物体受到的浮力大D．物体排开水的体积越大受到的浮力越大C．没入水中的物体在水中的位置越深受到的浮力越大D．物体的密度越大受到的浮力越小4．假设一切物体间的摩擦力突然消失，下列哪些现象是不可能发生的 ................... （）A．我们将无法走路，脚与地面间要打滑;B．我们将无法写字，因为笔会从手中滑下来;C．传送带将可以更快速地传递货物;D．沿铁轨方向的微风能吹动火车.C5．我们知道，惯性是造成许多交通事故的原因。

下列各项规则中，不是为了防止惯性早晨交通事故的是......................................................................................................................... （）A．转向时，机动车应减速慢行B．车辆快速行驶时前后要保持车距C．车辆要靠道路右侧行驶D．小型客车的驾驶员和前排乘客必须系上安全带6．一重为10N的台灯静止在水平书桌上。

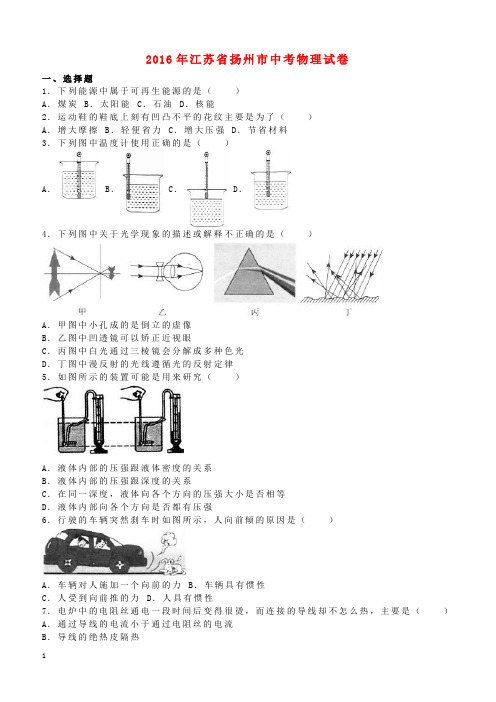

2016年江苏省扬州市中考物理试卷一、选择题1．下列能源中属于可再生能源的是（）A．煤炭B．太阳能C．石油D．核能2．运动鞋的鞋底上刻有凹凸不平的花纹主要是为了（）A．增大摩擦B．轻便省力C．增大压强D．节省材料3．下列图中温度计使用正确的是（）A．B．C．D．4．下列图中关于光学现象的描述或解释不正确的是（）A．甲图中小孔成的是倒立的虚像B．乙图中凹透镜可以矫正近视眼C．丙图中白光通过三棱镜会分解成多种色光D．丁图中漫反射的光线遵循光的反射定律5．如图所示的装置可能是用来研究（）A．液体内部的压强跟液体密度的关系B．液体内部的压强跟深度的关系C．在同一深度，液体向各个方向的压强大小是否相等D．液体内部向各个方向是否都有压强6．行驶的车辆突然刹车时如图所示，人向前倾的原因是（）A．车辆对人施加一个向前的力B．车辆具有惯性C．人受到向前推的力D．人具有惯性7．电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快8．小华静止站在水平地面上，下列说法中正确的是（）A．他对地面的压力和他所受到的重力二力平衡B．他对地面的压力和地面对他的支持力二力平衡C．他受到的重力和地面对他的支持力是相互作用的力D．他对地面的压力和地面对他的支持力是相互作用的力9．一个中学生的体积最接近（）A．50mm3B．50cm3C．50dm3D．50m310．小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（）A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D．未输完药液时，电铃不响是因为没有电流通过11．如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量相同，烧杯内的液体质量也相同．下列说法正确的是（）A．比较不同液体的比热容，可以选择甲丙两图B．比较不同液体的比热容，可以选择乙丙两图C．比较不同燃料的热值，可以选择乙丙两图D．比较不同燃料的热值，不可以选择甲乙两图12．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（）A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6WC．电阻的阻值为0.05ΩD．电阻的电功率为0.8W二、填空题13．晚上小明家楼上的孩子正在拉小提琴，优美的琴声是由琴弦的产生的．琴声影响了小明的学习，他关上窗户，这是在控制噪声．14．在“用天平测一枚回形针的质量”实验中，将天平放在水平桌面上，把游码移至标尺的处，发现指针如图所示，他应将横梁右端的平衡螺母向调，使天平横梁平衡．测出100枚回形针的质量为m，则一枚回形针质量是．还用到此方法的有．（请举一例）15．如图所示是物质三种状态的分子模型．某物质由图丙状态直接变为图甲状态时，发生的物态变化为，下列事例中所发生的物态变化与之相同的是（填序号）．（1）固体清香剂用了一段时间后变小（2）打开冰箱门，看到有“白气”冒出（3）寒冷的冬天，早上看到的霜16．人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息．该摄像机镜头相当于透镜，它的成像与（照相机/投影仪/放大镜）相似，所成的是（放大/缩小/等大）的实像，已知镜头焦距为f人脸到镜头的距离应大于．要使屏幕上的像大些，人应离镜头（远/近）些．17．小明坐在一列从扬州开往启东的动车上，看到窗外的树向后退，他是以为参照物的．小明想测动车的速度．在路上动车通过一座大桥，已知大桥长1000m，小明从上桥到离开桥，小明通过大桥的时间是20s，则动车速度是m/s，已知车长150m，则动车全部通过大桥所行驶的路程是m，所需要的时间是s．18．小明用如图所示的实验装置，验证下沉的物体是否受到浮力的作用．由图可知弹簧测力计前后示数变化了N．为了使弹簧测力计前后示数变化更明显，他可采取的措施有、（填两种方法）．19．重力灯是英国里弗斯设计的一款概念环保灯，它是通过一定的装置将重力势能转化为电能的设备，如图所示．已知沙袋重力为200N，用滑轮系统将它提升到2m高处，然后放手让沙袋下降到地面，此过程中重力所做的功是J，利用滑轮系统的目的是，传动装置带动发电机发电，发电机的工作原理是．已知重力灯功率为0.5W，重力势能转化为电能效率为50%，则每举高一次该沙袋使重力灯正常照明s．20．通电螺线管的外部磁场与条形磁体周围磁场相似，其磁极可以用安培定则判定．（1）图中螺线管的A端是极．（2）螺线管实际上就是由多个单匝圆形圈组成，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成，因此应用安培定则也可以判断单匝圆形通电线圈的磁极．现一单匝圆形通电线圈中的电流方向如图所示，则其B端是极．（3）地球周围存在的磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，地球自转的方向自西向东，则形成圆形电流方向与地球自转方向（相同/相反），物理学规定正电荷定向移动方向为电流方向，那么地球带（正/负）电．三、解答题21．按题目要求作图（1）如图所示，作出图中的反射光线．（2）如图所示，小红站在上升的电梯上，作出她所受重力的示意图．（O点为其重心）（3）如图所示，S1是光控开关，夜晚自动闭合，白天断开；S2是声控开关，有声音时自动闭合，安静时断开．将图连接成声光控楼道节能照明电路．23．在冬天学校为了让师生能喝上热水，买了多台电热水壶，其铭牌上标有“220V 10A”字样，求：（1）一台电热水壶正常工作210s消耗的电能．（2）若电热水壶放出的热量全部被水吸收，那么一台电热水壶210s内可将质量为多少kg 初温为20℃的水加热到75℃．[c水=4.2×103J/（kg•℃）]．24．如图，最近有报道，奇男子方恕云凭借一根不经任何加工的毛竹横渡富春江．（g=10N/kg）（1）已知人与手上物体的总质量为80kg，他两只脚站在毛竹上的受力面积是400cm2，求他对毛竹的压强．（2）若他所用的一根毛竹质量为210kg，体积0.3m3，则他能否实现水上漂行？25．某综合实践活动小组在制作一个医用冷藏盒时，不知道给药品降温用冰好，还是盐水结成的冰好？他们动手测量了盐水的凝固点．（1）在选择器材时，小明提出不要使用量程为﹣2℃～102℃的温度计，要使用量程为﹣20℃～102℃的温度计，这样考虑主要是基于什么假设？（2）小明和小红分别通过实验得到了盐水的凝固图象如图所示，则小明所测盐水的凝固点是℃．（3）他们同时发现所测得盐水凝固点并不相同，于是对比了双方实验过程，发现烧杯中装水都是200ml，小明加了1汤匙的盐，而小红加了3汤匙的盐，由此作出猜想：盐水的凝固．（4）小明由表格数据得到盐水浓度为21%时凝固点最低，其值为﹣18℃，你认为他的判断准确吗？（准确/不准确），你判断的理由是．（5）你认为给冷藏盒中药品降温最好选用．（冰/适当浓度盐水结成的冰）．26．如图是小华同学探究“电流与电压关系”的电路图．（1）请按电路图将实物图连接完整（要求滑片P向左滑时接入电阻变大）．（2）小华连接电路时，开关应，滑动变阻器的滑片P应放在最（左/右）端．（3）闭合开关后小华发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是．（4）接着小华取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片P的目的是．27．某兴趣小组将一张硬卡片对折，在开口的一边剪两个小豁口A和B，然后套上橡皮筋，做成了一个会跳的卡片（如图所示）．为了探究卡片跳起的高度与哪些因素有关，该兴趣小组提出了如下猜想：A、与卡片的质量有关B、与橡皮筋的形成变量有关C、与橡皮筋的条数有关为了验证猜想，小组选用几根相同的橡皮筋和几张相同的卡片进行实验．（1）小明将图中的卡片反过来，把它放在桌面上用手向下压，使橡皮筋伸长，迅速松开手，观察到的现象是，这个现象说明：发生弹性形变的橡皮筋能对卡片，因此它具有弹性势能．（2）探究跳起高度与质量是否有关，应选择质量不同的卡片，控制其它实验条件相同．操作中将卡片反过来，每次把它在桌面上用手压平的目的是．（3）探究跳起高度与橡皮筋形变量是否有关，请你为该小组提供使橡皮筋的形变量不同的两种方法：①②．28．从地面上搬起重物我们的常见做法是弯腰（如图甲）或人下蹲弯曲膝盖（如图乙）把它搬起来，哪种方法好呢？下面就建立模型说明这个问题．把脊柱简化为杠杆如图丙所示，脊柱可绕骶骨（轴）O转动，腰背部复杂肌肉的等效拉力F1作用在A点，其实际作用方向与脊柱夹角为12°且保持不变，搬箱子拉力F2作用在肩关节B点，在B点挂一重物代替箱子．用测力计沿F1方向拉，使模型静止，可测出腰背部复杂肌肉拉力的大小．接着，改变脊柱与水平面的夹角即可改变杠杆与水平面的夹角α，多次实验得出结论．（1）在丙图中画出F2力臂L2．（2）当α角增大时，L2（变大/不变/变小），F1（变大/不变/变小）．（3）如果考虑到人上半身的重力，那么腰背部肌肉的实际拉力将比丙图中F1要（大/小）．（4）对比甲乙两种姿势所对应丙图中的两种状态，由以下分析可得，（甲/乙）图中的姿势比较正确．29．阅读短文，回答问题空气净化器由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程（如图甲）是：脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电路栅板时，带电灰尘被吸附．此后经过活性炭层时，化学有毒气体被吸附，排出空气的污染物浓度大幅降低，多次循环后变成洁净空气．洁净空气量（CADR）是反映其净化能力的性能指标，CADR值越大，其净化效率越高．利用CADR值，可以评估其在运行一定时间后，去除室内空气污染物的效果．按下列公式计算CADR：CADR=（V：房间容积；t：空气净化器使房间污染物的浓度下降90%运行的时间．）．（2）取出使用一段时间后的活性炭，可以闻到刺激性的气味，说明分子在．（3）该空气净化器正常工作时的电流为A．（4）某房间的使用面积为18m2，高度是3m．此空气净化器（能/不能）在1小时内使房间污染物浓度下降90%．（5）可变电阻是制作二氧化碳传感器的常用元件，图乙为其控制电路，电源电压保持6V恒定，R1为可变电阻，其阻值随二氧化碳浓度变化如图丙，R0为定值电阻，当浓度为0.031%时，电压表示数为1V，则R0阻值为Ω，当电压表示数大于3V时，二氧化碳浓度大于%，此时空气净化器会自动报警．2016年江苏省扬州市中考物理试卷参考答案与试题解析一、选择题1．下列能源中属于可再生能源的是（）A．煤炭B．太阳能C．石油D．核能【考点】能源的分类．【分析】从能源是否可再利用的角度可分为可再生能源和不可再生能源．化石能源、核能会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源；而风能、水能、太阳能、生物质能，可以在自然界里源源不断的得到补充，所以它们属于可再生能源．【解答】解：煤炭、石油、核能都不可能在短期内从自然界得到补充，都属于不可再生能源，只有太阳能可以在自然界里源源不断的得到补充，是可再生能源．故选B．2．运动鞋的鞋底上刻有凹凸不平的花纹主要是为了（）A．增大摩擦B．轻便省力C．增大压强D．节省材料【考点】增大或减小摩擦的方法．【分析】摩擦力大小的影响因素：压力大小、接触面的粗糙程度．增大摩擦的方法：增大压力，增大接触面的粗糙程度；减少摩擦力的方法有：一是减小压力；二是减小接触面积的粗糙程度；三是用滚动摩擦代替滑动摩擦；四是使接触面彼此分离（如加润滑油等）．【解答】解：运动鞋的鞋底上刻有凹凸不平的花纹主要是为了在压力一定时，增大接触面的粗糙程度增大摩擦力．故选A．3．下列图中温度计使用正确的是（）A．B．C．D．【考点】温度计的使用及其读数．【分析】使用温度计测量液体温度时，要使温度计的玻璃泡与被测液体充分接触，不要接触容器底或容器壁．【解答】解：A、温度计的玻璃泡接触了烧杯底部．故A错误；B、温度计的玻璃泡接触了烧杯侧壁．故B错误；C、温度计的玻璃泡未与被测液体接触．故C错误；D、温度计的玻璃泡与被测液体充分接触，但没有接触容器底或容器壁．故D正确．故选D．4．下列图中关于光学现象的描述或解释不正确的是（）A．甲图中小孔成的是倒立的虚像B．乙图中凹透镜可以矫正近视眼C．丙图中白光通过三棱镜会分解成多种色光D．丁图中漫反射的光线遵循光的反射定律【考点】光直线传播的应用；漫反射；光的色散；远视眼的成因与矫正办法．【分析】（1）光在同种、均匀透明介质中沿直线传播，日食、月食、影子、小孔成像都是光沿直线传播形成的；（2）近视眼的成因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处点的光会聚在视网膜前，到达视网膜时已经不是一点而是一个模糊的光斑了，应佩戴凹透镜矫正；（3）太阳通过玻璃三棱镜后，被分解为绚丽的七色光，从上往下依次是红、橙、黄、绿、蓝、靛、紫，这种现象称为光的色散，说明了白光不是单色光，不同颜色的光折射时的偏折程度不同；（4）一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射，漫反射和镜面反射都遵循光的反射定律．【解答】解：A、小孔成的是倒立的实像，是光在同种介质中沿直线传播形成的，该选项说法错误；B、近视眼需要佩戴凹透镜矫正，是光的折射原理，该选项说法正确；C、白光通过三棱镜可以分解成多种色光，从上往下依次是红、橙、黄、绿、蓝、靛、紫，该选项说法正确；D、漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，该选项说法正确．故选A．5．如图所示的装置可能是用来研究（）A．液体内部的压强跟液体密度的关系B．液体内部的压强跟深度的关系C．在同一深度，液体向各个方向的压强大小是否相等D．液体内部向各个方向是否都有压强【考点】探究液体压强的特点实验．【分析】（1）掌握液体内部压强的特点：液体内部有压强；同一深度，液体向各个方向的压强相等；液体内部压强随深度的增加而增大；同一深度，密度越大，压强越大；（2）根据实验现象，确定相同的量和改变的量，得出探究的问题．【解答】解：由图知，金属盒在液体中的深度相同，U型管液面的高度差不同，可知液体的压强不同，则是因为液体密度不同造成的，所以此实验探究的是液体压强与液体密度的关系，A正确；因为两图中，金属盒在液体中的深度相同，不能探究液体压强与深度的关系，B错误；金属盒的方向相同，所以不能探究液体压强与方向的关系，CD错误．故选A．6．行驶的车辆突然刹车时如图所示，人向前倾的原因是（）A．车辆对人施加一个向前的力B．车辆具有惯性C．人受到向前推的力D．人具有惯性【考点】惯性．【分析】惯性是指物体保持原来运动状态不变的性质，一切物体都有惯性．【解答】解：水平路上行驶的汽车突然刹车，车上的人下半身随车停止运动，而上半身由于惯性要保持原来的状态继续向前运动，所以人会向前倾．因此，发生这一现象是因为乘车的人具有惯性．故选D．7．电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快【考点】焦耳定律．【分析】电炉丝和导线串联，通过的电流和通电时间相同，根据焦耳定律Q=I2Rt可知，电阻越大电流产生的热量越多，据此分析判断．【解答】解：电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；因为Q=I2Rt，R电炉丝＞R导线，所以产生的热量：Q电炉丝＞Q导线，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故C 正确，BD错．故选C．8．小华静止站在水平地面上，下列说法中正确的是（）A．他对地面的压力和他所受到的重力二力平衡B．他对地面的压力和地面对他的支持力二力平衡C．他受到的重力和地面对他的支持力是相互作用的力D．他对地面的压力和地面对他的支持力是相互作用的力【考点】平衡力和相互作用力的区分．【分析】平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上．相互作用力条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上．【解答】解：A、他对地面的压力和他所受到的重力是作用在不同物体上的两个力，且方向相同，不符合二力平衡的条件，所以二力不平衡．故A错误；B、他对地面的压力和地面对他的支持力是作用在不同一个物体上，不符合二力平衡的条件，所以二力不平衡．故B错误；C、他受到的重力和地面对他的支持力是作用在同一个物体上的两个力，不符合相互作用力的条件，所以不是相互作用力．故C错误；D、他对地面的压力和地面对他的支持力大小相等、方向相反、作用在两个物体上，作用在同一条直线上，符合相互作用力的条件，所以是相互作用力．故D正确．故选D．9．一个中学生的体积最接近（）A．50mm3B．50cm3C．50dm3D．50m3【考点】密度公式的应用．【分析】先估测出一名中学生的质量约为50kg，人的密度和水的密度差不多，利用密度的变形公式V=求出人的体积．【解答】解：一名中学生的质量约为50kg，人的密度ρ≈ρ水=1.0×103kg/m3，由ρ=可得，一名中学生的体积约为：V===0.05m3=50dm3=5×104cm3=5×107mm3．只有C正确，ABD都错．故选C．10．小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（）A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D．未输完药液时，电铃不响是因为没有电流通过【考点】欧姆定律的应用．【分析】输液管内有液体时，电阻大，无液体时电阻小，根据欧姆定律判断电路中的电流大小和电铃两端的电压示数变化．【解答】解：由题意知，当输完药液时，警报器内的电阻较小，未输完药液时，警报器内的电阻较大；A、由I=可知，当输完药液时，警报器内的电阻较小，电路中的电流较大，电流表的示数变大，故A错误；B、由A知，输完药液时，电路中的电流变大，所以电铃两端的电压变大，故B错误；C、输完药液时，电铃两端的电压变大，所以电铃可以正常工作而发声，故C正确；D、未输完药液时，电阻较大，电流较小，电铃不响，并不是因为没有电流，而是因为电流较小造成，故D错误．故选C．11．如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量相同，烧杯内的液体质量也相同．下列说法正确的是（）A．比较不同液体的比热容，可以选择甲丙两图B．比较不同液体的比热容，可以选择乙丙两图C．比较不同燃料的热值，可以选择乙丙两图D．比较不同燃料的热值，不可以选择甲乙两图【考点】燃料的热值；比热容的概念．【分析】（1）燃料的热值大小不能直接测量，需要通过液体吸收热量的多少来体现燃料燃烧放出热量的多少，而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小；（2）为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，温度计的示数变化相同时，通过比较加热时间比较吸热多少，进而判断两种比热容的大小关系．【解答】解：AB、为了比较不同液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种液体比热容的大小关系，应选择甲和丙两图进行实验，故A正确，B错误；CD、为了比较不同燃料的热值要用不同的燃料，应加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验，故CD错误．故选：A．12．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（）A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6WC．电阻的阻值为0.05ΩD．电阻的电功率为0.8W【考点】欧姆定律的应用；电功率的计算．【分析】A、根据图象分析灯泡的电阻变化；B、根据图象确定灯泡两端的实际电压和电流，由P=UI计算实际电功率；C、根据公式R=得出定值电阻的阻值；D、根据图象确定定值电阻两端的电压和电流，由P=UI计算出实际电功率．【解答】解：A、由图甲结合R=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误；B、灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V，定值电阻两端电压为6V，总电压为8V，则灯泡的实际功率：P L=U L I=2V×0.3A=0.6W，故B正确；CD、由B项数据可知，电阻的阻值：R===20Ω，电阻的实际功率：P R=U R I=6V×0.3A=1.8W，故CD错误．故选B．二、填空题13．晚上小明家楼上的孩子正在拉小提琴，优美的琴声是由琴弦的振动产生的．琴声影响了小明的学习，他关上窗户，这是在传播过程中控制噪声．【考点】声音的产生；防治噪声的途径．【分析】①声音是由发声体的振动产生的；②减弱噪声有三种途径：在人耳处、传播过程中和在声源处进行减弱．【解答】解：一切发声的物体都在振动，优美的琴声是琴弦的振动产生的；小明为减小噪声关上窗户，这是在传播过程中减弱噪声．故答案为：振动；传播过程中．14．在“用天平测一枚回形针的质量”实验中，将天平放在水平桌面上，把游码移至标尺的0刻度线处，发现指针如图所示，他应将横梁右端的平衡螺母向左调，使天平横梁平衡．测出100枚回形针的质量为m，则一枚回形针质量是．还用到此方法的有我们测量一张纸的厚度时，常常测量出50张或100张纸的总厚度，再计算出一张纸的厚度．（请举一例）【考点】质量的测量与天平．【分析】（1）正确使用天平：把天平放在水平台上，把游码拨到零刻度；调节天平的横梁平衡；左物右码称量物体质量，物体的质量等于砝码的质量与游码对应的刻度值的和．（2）测微小质量时在物理测量中常采用累积法，即测多算少的方法．【解答】解：在使用天平测量时，将天平放在水平桌面上，把游码移至标尺的0刻度线处，发现指针如图所示指针偏右，故他应将横梁右端的平衡螺母向左调，使天平横梁平衡．由于一枚回形针的质量不能测量，所以测出100枚回形针的质量为m，则一枚回形针质量是，这种方法就是物理中常用的积累法，如我们测量一张纸的厚度时，常常测量出50张或100张纸的总厚度，再计算出一张纸的厚度；故答案为：0刻度线；左；；我们测量一张纸的厚度时，常常测量出50张或100张纸的总厚度，再计算出一张纸的厚度．。

参考答案一、选择题（本题共12小题，每小题2分，共24分）题号 1 2 3 4 5 6 7 8 9 10 11 12答案 B A D A A D C D C C A B二、填空题（本题共8小题，每空1分，共28分）13.振动传播途中14.零刻线左m/100 测量一张纸的厚度（答案合理即可得分）15.凝华（3）16.凸照相机缩小2f近17.列车（或小明自己）50 1150 2318.0.2 换用体积更大的物体（密度大于液体）换用密度更大的液体（密度小于物体）19.400 节省力/改变力的方向电磁感应原理40020.N N 相反负三、解答题（本题共8小题，共48分，解答22、23题时应有解题过程）21.（6分）22.（6分）解：（1）4.62×105J （2）2kg23.（6分）解：（1）2×104Pa （2）总重G总=2900N，毛竹所受最大浮力F浮=3000N，F浮>G总，能24.（6分）（1）盐水的凝固点可能会低于-2℃（2）-4℃（3）先降低后升高（4）不准确没有进一步探究21%附近浓度的盐水凝固点（5）适当浓度盐水结成的冰25.（6分）（1）连图如图所示（2分）（2）断开左（3）电阻断路（4）控制导体两端的电压一定26.（6分）（1）卡片向上弹起做功（2）控制橡皮筋形变量相同（2分）（3）在相同的卡片上改变剪开豁口的距离在相同的卡片上改变剪开豁口的深度用相同的卡片，改变每次下压的幅度（答案合理即可得分）27.（5分）（1）作图如图所示（1分）（2）变小变大（3）大（4）乙28.（5分）（1）异种电荷相互吸引（2）不停地做无规则运动（3）0.2 （4）能（2分）（5）10 0.035。

2016届扬州市中考物理模拟测试试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．以下估测比较接近实际的是....................................................................................... （）A．课桌的高度大约是1.8 m B．1个鸡蛋的质量大约是60 kgC．洗脸水的温度大约是一40℃D．小李同学受到的重力大约是550 N2．下列实验现象揭示的物理原理或规律所对应的应用技术（如图）不正确的是 ... （）3．在空纸盒的侧面扎三个大小一样的孔。

纸盘装满水后，水从小孔喷出，图4中最接近实际情况的是（）4．用最小刻度为1mm的刻度尺测量一物体的长度下列记录中正确的是 ..................... （）A．24.3cm B．24cm C．24.30cm D．2.43dm5．电磁感应现象的的发现者是（）A．奥斯特B．法拉第C．牛顿D．托里拆利6．如图所示，动圈式话筒的膜片与线圈固定在一起，结圈套在磁铁上。

当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈也一起振动，于是结圈中产生了随声音变化的电流。

则下列电器的原理与动圈式话筒的原理相同的是（）A．电动机B．发电机C．电磁铁D．电铃7．关于交流发电机的原理，下列说法正确的是............................................................. （）A．利用通电线圈在磁场里转动B．利用换向器把直流电变为交流电C．利用通电导体在磁场里受力而运动D．利用电磁感应现象8．下列装置中不是电源的是........................................................................................... （）A．干电池B．蓄电池C．发电机D．电动机9．下列自然现象中，由液化形成的是........................................................................... （）A．屋檐上挂着的冰凌B．草梗上裹着的白霜C．荷叶上滚动着的露珠D．大树上覆盖着的积雪10．长岛是个淡水严重短缺的海岛，海水淡化是解决这一问题的有效措施．图是小明同学设计的海水淡化流程图，在这一过程中海水先后发生的物态变化（）A．液化、汽化B．汽化、液化C．汽化、升华D．升华、液化11．用可变焦的光学照相机可以把远处的景物“拉近”进行拍摄，就是说，虽然被拍摄的景物与照相机镜头之间距离基本不变，但仍可以使底片上所成的像变大。

江苏省扬州市 2016 年初中毕业、升学一致考试物理答案分析第Ⅰ卷一、选择题1.【答案】 B【分析】从能源能否可再利用的角度可分为可重生能源和不行重生能源。

化石能源、核能会属于不行重生能源，煤炭与石油是化石资源，所以是不行重生能源。

太阳能属于可重生能源。

B 项正确。

【考点】能源的分类。

2.【答案】 A【分析】凹凸不平的花纹是为了增大接触面的粗拙程度，进而增大摩擦。

A 项正确。

【考点】摩擦3.【答案】 D【分析】使用温度计丈量液体温度时，要使温度计的玻璃泡与被测液体充足接触，不要接触容器底或容器壁。

【考点】温度计的使用。

4.【答案】 A【分析】小孔成像是因为光的直线流传，成倒立、减小的实像， A 项错误；凹面镜是用来改正近视眼的， B 项正确；因为光的折射，白光经过三棱镜会分解成七种颜色的光， C 项正确；在漫反射中，光芒也按照反射定律， D 项正确。

故此题选 A 。

【考点】光的有关知识。

5.【答案】 A【分析】金属盒在液体中的深度同样，橡皮膜的方向也同样，U 型管液面的高度差不一样，可知液体的压强不一样，则是因为液体密度不一样造成的，所以此实验研究的是液体压强与液体密度的关系， A 正确。

【考点】研究液体压强。

6.【答案】 D【分析】水平路上行驶的汽车忽然刹车，车上的人下半身随车停止运动，而上半身因为惯性要保持本来的状态持续向前运动，所以人会向前倾。

所以发生这一现象是因为搭车的人拥有惯性。

D 项正确。

【考点】惯性。

7.【答案】 C【分析】电炉丝和导线串连，经过的电流和通电时间同样，导线的电阻远小于电阻丝的电阻。

依据焦耳定律 Q=I 2Rt 可知，电阻越大电流产生的热量越多，可知电阻丝会产生更多的热量。

C 项正确。

【考点】串连电路中电流的特色及影响电热的要素。

8.【答案】 D【分析】小华静止站在水平川面上，他遇到的重力和地面对他的支持力，是一对均衡力， AC 项错误；他对地面的压力和地面对他的支持力是一对互相作使劲， B 项错误， D 项正确。

2016年江苏省扬州市中考物理试卷一、选择题1．下列能源中属于可再生能源的是（）A．煤炭B．太阳能C．石油D．核能2．运动鞋的鞋底上刻有凹凸不平的花纹主要是为了（）A．增大摩擦B．轻便省力C．增大压强D．节省材料3．下列图中温度计使用正确的是（）A．B．C．D．4．下列图中关于光学现象的描述或解释不正确的是（）A．甲图中小孔成的是倒立的虚像B．乙图中凹透镜可以矫正近视眼C．丙图中白光通过三棱镜会分解成多种色光D．丁图中漫反射的光线遵循光的反射定律5．如图所示的装置可能是用来研究（）A．液体内部的压强跟液体密度的关系B．液体内部的压强跟深度的关系C．在同一深度，液体向各个方向的压强大小是否相等D．液体内部向各个方向是否都有压强6．行驶的车辆突然刹车时如图所示，人向前倾的原因是（）A．车辆对人施加一个向前的力B．车辆具有惯性C．人受到向前推的力D．人具有惯性7．电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快8．小华静止站在水平地面上，下列说法中正确的是（）A．他对地面的压力和他所受到的重力二力平衡B．他对地面的压力和地面对他的支持力二力平衡C．他受到的重力和地面对他的支持力是相互作用的力D．他对地面的压力和地面对他的支持力是相互作用的力9．一个中学生的体积最接近（）A．50mm3B．50cm3C．50dm3D．50m310．小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（）A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D．未输完药液时，电铃不响是因为没有电流通过11．如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量相同，烧杯内的液体质量也相同．下列说法正确的是（）A．比较不同液体的比热容，可以选择甲丙两图B．比较不同液体的比热容，可以选择乙丙两图C．比较不同燃料的热值，可以选择乙丙两图D．比较不同燃料的热值，不可以选择甲乙两图12．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（）A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6WC．电阻的阻值为0.05ΩD．电阻的电功率为0.8W二、填空题13．晚上小明家楼上的孩子正在拉小提琴，优美的琴声是由琴弦的产生的．琴声影响了小明的学习，他关上窗户，这是在控制噪声．14．在“用天平测一枚回形针的质量”实验中，将天平放在水平桌面上，把游码移至标尺的处，发现指针如图所示，他应将横梁右端的平衡螺母向调，使天平横梁平衡．测出100枚回形针的质量为m，则一枚回形针质量是．还用到此方法的有．（请举一例）15．如图所示是物质三种状态的分子模型．某物质由图丙状态直接变为图甲状态时，发生的物态变化为，下列事例中所发生的物态变化与之相同的是（填序号）．（1）固体清香剂用了一段时间后变小（2）打开冰箱门，看到有“白气”冒出（3）寒冷的冬天，早上看到的霜16．人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息．该摄像机镜头相当于透镜，它的成像与（照相机/投影仪/放大镜）相似，所成的是（放大/缩小/等大）的实像，已知镜头焦距为f人脸到镜头的距离应大于．要使屏幕上的像大些，人应离镜头（远/近）些．17．小明坐在一列从扬州开往启东的动车上，看到窗外的树向后退，他是以为参照物的．小明想测动车的速度．在路上动车通过一座大桥，已知大桥长1000m，小明从上桥到离开桥，小明通过大桥的时间是20s，则动车速度是m/s，已知车长150m，则动车全部通过大桥所行驶的路程是m，所需要的时间是s．18．小明用如图所示的实验装置，验证下沉的物体是否受到浮力的作用．由图可知弹簧测力计前后示数变化了N．为了使弹簧测力计前后示数变化更明显，他可采取的措施有、（填两种方法）．19．重力灯是英国里弗斯设计的一款概念环保灯，它是通过一定的装置将重力势能转化为电能的设备，如图所示．已知沙袋重力为200N，用滑轮系统将它提升到2m高处，然后放手让沙袋下降到地面，此过程中重力所做的功是J，利用滑轮系统的目的是，传动装置带动发电机发电，发电机的工作原理是．已知重力灯功率为0.5W，重力势能转化为电能效率为50%，则每举高一次该沙袋使重力灯正常照明s．20．通电螺线管的外部磁场与条形磁体周围磁场相似，其磁极可以用安培定则判定．（1）图中螺线管的A端是极．（2）螺线管实际上就是由多个单匝圆形圈组成，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成，因此应用安培定则也可以判断单匝圆形通电线圈的磁极．现一单匝圆形通电线圈中的电流方向如图所示，则其B端是极．（3）地球周围存在的磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，地球自转的方向自西向东，则形成圆形电流方向与地球自转方向（相同/相反），物理学规定正电荷定向移动方向为电流方向，那么地球带（正/负）电．三、解答题21．按题目要求作图（1）如图所示，作出图中的反射光线．（2）如图所示，小红站在上升的电梯上，作出她所受重力的示意图．（O点为其重心）（3）如图所示，S1是光控开关，夜晚自动闭合，白天断开；S2是声控开关，有声音时自动闭合，安静时断开．将图连接成声光控楼道节能照明电路．23．在冬天学校为了让师生能喝上热水，买了多台电热水壶，其铭牌上标有“220V 10A”字样，求：（1）一台电热水壶正常工作210s消耗的电能．（2）若电热水壶放出的热量全部被水吸收，那么一台电热水壶210s内可将质量为多少kg初温为20℃的水加热到75℃．[c水=4.2×103J/（kg•℃）]．24．如图，最近有报道，奇男子方恕云凭借一根不经任何加工的毛竹横渡富春江．（g=10N/kg）（1）已知人与手上物体的总质量为80kg，他两只脚站在毛竹上的受力面积是400cm2，求他对毛竹的压强．（2）若他所用的一根毛竹质量为210kg，体积0.3m3，则他能否实现水上漂行？25．某综合实践活动小组在制作一个医用冷藏盒时，不知道给药品降温用冰好，还是盐水结成的冰好？他们动手测量了盐水的凝固点．（1）在选择器材时，小明提出不要使用量程为﹣2℃～102℃的温度计，要使用量程为﹣20℃～102℃的温度计，这样考虑主要是基于什么假设？（2）小明和小红分别通过实验得到了盐水的凝固图象如图所示，则小明所测盐水的凝固点是℃．（3）他们同时发现所测得盐水凝固点并不相同，于是对比了双方实验过程，发现烧杯中装水都是200ml，小明加了1汤匙的盐，而小红加了3汤匙的盐，由此作出猜想：盐水的凝固点与盐水的浓度有关．接着多次实验得出不同．（4）小明由表格数据得到盐水浓度为21%时凝固点最低，其值为﹣18℃，你认为他的判断准确吗？（准确/不准确），你判断的理由是．（5）你认为给冷藏盒中药品降温最好选用．（冰/适当浓度盐水结成的冰）．26．如图是小华同学探究“电流与电压关系”的电路图．（1）请按电路图将实物图连接完整（要求滑片P向左滑时接入电阻变大）．（2）小华连接电路时，开关应，滑动变阻器的滑片P应放在最（左/右）端．（3）闭合开关后小华发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是．（4）接着小华取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片P的目的是．27．某兴趣小组将一张硬卡片对折，在开口的一边剪两个小豁口A和B，然后套上橡皮筋，做成了一个会跳的卡片（如图所示）．为了探究卡片跳起的高度与哪些因素有关，该兴趣小组提出了如下猜想：A、与卡片的质量有关B、与橡皮筋的形成变量有关C、与橡皮筋的条数有关为了验证猜想，小组选用几根相同的橡皮筋和几张相同的卡片进行实验．（1）小明将图中的卡片反过来，把它放在桌面上用手向下压，使橡皮筋伸长，迅速松开手，观察到的现象是，这个现象说明：发生弹性形变的橡皮筋能对卡片，因此它具有弹性势能．（2）探究跳起高度与质量是否有关，应选择质量不同的卡片，控制其它实验条件相同．操作中将卡片反过来，每次把它在桌面上用手压平的目的是．（3）探究跳起高度与橡皮筋形变量是否有关，请你为该小组提供使橡皮筋的形变量不同的两种方法：①②．28．从地面上搬起重物我们的常见做法是弯腰（如图甲）或人下蹲弯曲膝盖（如图乙）把它搬起来，哪种方法好呢？下面就建立模型说明这个问题．把脊柱简化为杠杆如图丙所示，脊柱可绕骶骨（轴）O转动，腰背部复杂肌肉的等效拉力F1作用在A点，其实际作用方向与脊柱夹角为12°且保持不变，搬箱子拉力F2作用在肩关节B点，在B点挂一重物代替箱子．用测力计沿F1方向拉，使模型静止，可测出腰背部复杂肌肉拉力的大小．接着，改变脊柱与水平面的夹角即可改变杠杆与水平面的夹角α，多次实验得出结论．（1）在丙图中画出F2力臂L2．（2）当α角增大时，L2（变大/不变/变小），F1（变大/不变/变小）．（3）如果考虑到人上半身的重力，那么腰背部肌肉的实际拉力将比丙图中F1要（大/小）．（4）对比甲乙两种姿势所对应丙图中的两种状态，由以下分析可得，（甲/乙）图中的姿势比较正确．29．阅读短文，回答问题空气净化器由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程（如图甲）是：脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电路栅板时，带电灰尘被吸附．此后经过活性炭层时，化学有毒气体被吸附，排出空气的污染物浓度大幅降低，多次循环后变成洁净空气．洁净空气量（CADR）是反映其净化能力的性能指标，CADR值越大，其净化效率越高．利用CADR值，可以评估其在运行一定时间后，去除室内空气污染物的效果．按下列公式计算CADR：CADR=（V：房间容积；t：空气净化器使房间污染物的浓度下降90%运行的时间．）．（2）取出使用一段时间后的活性炭，可以闻到刺激性的气味，说明分子在．（3）该空气净化器正常工作时的电流为A．（4）某房间的使用面积为18m2，高度是3m．此空气净化器（能/不能）在1小时内使房间污染物浓度下降90%．（5）可变电阻是制作二氧化碳传感器的常用元件，图乙为其控制电路，电源电压保持6V恒定，R1为可变电阻，其阻值随二氧化碳浓度变化如图丙，R0为定值电阻，当浓度为0.031%时，电压表示数为1V，则R阻值为Ω，当电压表示数大于3V时，二氧化碳浓度大于%，此时空气净化器会自动报警．2016年江苏省扬州市中考物理试卷参考答案与试题解析一、选择题1．下列能源中属于可再生能源的是（）A．煤炭B．太阳能C．石油D．核能【考点】能源的分类．【分析】从能源是否可再利用的角度可分为可再生能源和不可再生能源．化石能源、核能会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源；而风能、水能、太阳能、生物质能，可以在自然界里源源不断的得到补充，所以它们属于可再生能源．【解答】解：煤炭、石油、核能都不可能在短期内从自然界得到补充，都属于不可再生能源，只有太阳能可以在自然界里源源不断的得到补充，是可再生能源．故选B．2．运动鞋的鞋底上刻有凹凸不平的花纹主要是为了（）A．增大摩擦B．轻便省力C．增大压强D．节省材料【考点】增大或减小摩擦的方法．【分析】摩擦力大小的影响因素：压力大小、接触面的粗糙程度．增大摩擦的方法：增大压力，增大接触面的粗糙程度；减少摩擦力的方法有：一是减小压力；二是减小接触面积的粗糙程度；三是用滚动摩擦代替滑动摩擦；四是使接触面彼此分离（如加润滑油等）．【解答】解：运动鞋的鞋底上刻有凹凸不平的花纹主要是为了在压力一定时，增大接触面的粗糙程度增大摩擦力．故选A．3．下列图中温度计使用正确的是（）A．B．C．D．【考点】温度计的使用及其读数．【分析】使用温度计测量液体温度时，要使温度计的玻璃泡与被测液体充分接触，不要接触容器底或容器壁．【解答】解：A、温度计的玻璃泡接触了烧杯底部．故A错误；B、温度计的玻璃泡接触了烧杯侧壁．故B错误；C、温度计的玻璃泡未与被测液体接触．故C错误；D、温度计的玻璃泡与被测液体充分接触，但没有接触容器底或容器壁．故D正确．故选D．4．下列图中关于光学现象的描述或解释不正确的是（）A．甲图中小孔成的是倒立的虚像B．乙图中凹透镜可以矫正近视眼C．丙图中白光通过三棱镜会分解成多种色光D．丁图中漫反射的光线遵循光的反射定律【考点】光直线传播的应用；漫反射；光的色散；远视眼的成因与矫正办法．【分析】（1）光在同种、均匀透明介质中沿直线传播，日食、月食、影子、小孔成像都是光沿直线传播形成的；（2）近视眼的成因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处点的光会聚在视网膜前，到达视网膜时已经不是一点而是一个模糊的光斑了，应佩戴凹透镜矫正；（3）太阳通过玻璃三棱镜后，被分解为绚丽的七色光，从上往下依次是红、橙、黄、绿、蓝、靛、紫，这种现象称为光的色散，说明了白光不是单色光，不同颜色的光折射时的偏折程度不同；（4）一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射，漫反射和镜面反射都遵循光的反射定律．【解答】解：A、小孔成的是倒立的实像，是光在同种介质中沿直线传播形成的，该选项说法错误；B、近视眼需要佩戴凹透镜矫正，是光的折射原理，该选项说法正确；C、白光通过三棱镜可以分解成多种色光，从上往下依次是红、橙、黄、绿、蓝、靛、紫，该选项说法正确；D、漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，该选项说法正确．故选A．5．如图所示的装置可能是用来研究（）A．液体内部的压强跟液体密度的关系B．液体内部的压强跟深度的关系C．在同一深度，液体向各个方向的压强大小是否相等D．液体内部向各个方向是否都有压强【考点】探究液体压强的特点实验．【分析】（1）掌握液体内部压强的特点：液体内部有压强；同一深度，液体向各个方向的压强相等；液体内部压强随深度的增加而增大；同一深度，密度越大，压强越大；（2）根据实验现象，确定相同的量和改变的量，得出探究的问题．【解答】解：由图知，金属盒在液体中的深度相同，U型管液面的高度差不同，可知液体的压强不同，则是因为液体密度不同造成的，所以此实验探究的是液体压强与液体密度的关系，A正确；因为两图中，金属盒在液体中的深度相同，不能探究液体压强与深度的关系，B错误；金属盒的方向相同，所以不能探究液体压强与方向的关系，CD错误．故选A．6．行驶的车辆突然刹车时如图所示，人向前倾的原因是（）A．车辆对人施加一个向前的力B．车辆具有惯性C．人受到向前推的力D．人具有惯性【考点】惯性．【分析】惯性是指物体保持原来运动状态不变的性质，一切物体都有惯性．【解答】解：水平路上行驶的汽车突然刹车，车上的人下半身随车停止运动，而上半身由于惯性要保持原来的状态继续向前运动，所以人会向前倾．因此，发生这一现象是因为乘车的人具有惯性．故选D．7．电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快【考点】焦耳定律．【分析】电炉丝和导线串联，通过的电流和通电时间相同，根据焦耳定律Q=I2Rt可知，电阻越大电流产生的热量越多，据此分析判断．【解答】解：电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；因为Q=I2Rt，R电炉丝＞R导线，所以产生的热量：Q电炉丝＞Q导线，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故C正确，BD错．故选C．8．小华静止站在水平地面上，下列说法中正确的是（）A．他对地面的压力和他所受到的重力二力平衡B．他对地面的压力和地面对他的支持力二力平衡C．他受到的重力和地面对他的支持力是相互作用的力D．他对地面的压力和地面对他的支持力是相互作用的力【考点】平衡力和相互作用力的区分．【分析】平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上．相互作用力条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上．【解答】解：A、他对地面的压力和他所受到的重力是作用在不同物体上的两个力，且方向相同，不符合二力平衡的条件，所以二力不平衡．故A错误；B、他对地面的压力和地面对他的支持力是作用在不同一个物体上，不符合二力平衡的条件，所以二力不平衡．故B错误；C、他受到的重力和地面对他的支持力是作用在同一个物体上的两个力，不符合相互作用力的条件，所以不是相互作用力．故C错误；D、他对地面的压力和地面对他的支持力大小相等、方向相反、作用在两个物体上，作用在同一条直线上，符合相互作用力的条件，所以是相互作用力．故D正确．故选D．9．一个中学生的体积最接近（）A．50mm3B．50cm3C．50dm3D．50m3【考点】密度公式的应用．【分析】先估测出一名中学生的质量约为50kg，人的密度和水的密度差不多，利用密度的变形公式V=求出人的体积．【解答】解：一名中学生的质量约为50kg，人的密度ρ≈ρ水=1.0×103kg/m3，由ρ=可得，一名中学生的体积约为：V===0.05m3=50dm3=5×104cm3=5×107mm3．只有C正确，ABD都错．故选C．10．小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（）A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D．未输完药液时，电铃不响是因为没有电流通过【考点】欧姆定律的应用．【分析】输液管内有液体时，电阻大，无液体时电阻小，根据欧姆定律判断电路中的电流大小和电铃两端的电压示数变化．【解答】解：由题意知，当输完药液时，警报器内的电阻较小，未输完药液时，警报器内的电阻较大；A、由I=可知，当输完药液时，警报器内的电阻较小，电路中的电流较大，电流表的示数变大，故A错误；B、由A知，输完药液时，电路中的电流变大，所以电铃两端的电压变大，故B错误；C、输完药液时，电铃两端的电压变大，所以电铃可以正常工作而发声，故C正确；D、未输完药液时，电阻较大，电流较小，电铃不响，并不是因为没有电流，而是因为电流较小造成，故D错误．故选C．11．如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量相同，烧杯内的液体质量也相同．下列说法正确的是（）A．比较不同液体的比热容，可以选择甲丙两图B．比较不同液体的比热容，可以选择乙丙两图C．比较不同燃料的热值，可以选择乙丙两图D．比较不同燃料的热值，不可以选择甲乙两图【考点】燃料的热值；比热容的概念．【分析】（1）燃料的热值大小不能直接测量，需要通过液体吸收热量的多少来体现燃料燃烧放出热量的多少，而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小；（2）为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，温度计的示数变化相同时，通过比较加热时间比较吸热多少，进而判断两种比热容的大小关系．【解答】解：AB、为了比较不同液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种液体比热容的大小关系，应选择甲和丙两图进行实验，故A正确，B错误；CD、为了比较不同燃料的热值要用不同的燃料，应加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验，故CD错误．故选：A．12．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（）A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6WC．电阻的阻值为0.05ΩD．电阻的电功率为0.8W【考点】欧姆定律的应用；电功率的计算．【分析】A、根据图象分析灯泡的电阻变化；B、根据图象确定灯泡两端的实际电压和电流，由P=UI计算实际电功率；C、根据公式R=得出定值电阻的阻值；D、根据图象确定定值电阻两端的电压和电流，由P=UI计算出实际电功率．【解答】解：A、由图甲结合R=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A错误；B、灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A时，灯泡两端电压为2V，定值电阻两端电压为6V，总电压为8V，则灯泡的实际功率：PL =ULI=2V×0.3A=0.6W，故B正确；CD、由B项数据可知，电阻的阻值：R===20Ω，电阻的实际功率：PR =URI=6V×0.3A=1.8W，故CD错误．故选B．二、填空题13．晚上小明家楼上的孩子正在拉小提琴，优美的琴声是由琴弦的振动产生的．琴声影响了小明的学习，他关上窗户，这是在传播过程中控制噪声．【考点】声音的产生；防治噪声的途径．【分析】①声音是由发声体的振动产生的；②减弱噪声有三种途径：在人耳处、传播过程中和在声源处进行减弱．【解答】解：一切发声的物体都在振动，优美的琴声是琴弦的振动产生的；小明为减小噪声关上窗户，这是在传播过程中减弱噪声．故答案为：振动；传播过程中．14．在“用天平测一枚回形针的质量”实验中，将天平放在水平桌面上，把游码移至标尺的0刻度线处，发现指针如图所示，他应将横梁右端的平衡螺母向左调，使天平横梁平衡．测出100枚回形针的质量为m，则一枚回形针质量是．还用到此方法的有我们测量一张纸的厚度时，常常测量出50张或100张纸的总厚度，再计算出一张纸的厚度．（请举一例）【考点】质量的测量与天平．【分析】（1）正确使用天平：把天平放在水平台上，把游码拨到零刻度；调节天平的横梁平衡；左物右码称量物体质量，物体的质量等于砝码的质量与游码对应的刻度值的和．（2）测微小质量时在物理测量中常采用累积法，即测多算少的方法．【解答】解：在使用天平测量时，将天平放在水平桌面上，把游码移至标尺的0刻度线处，发现指针如图所示指针偏右，故他应将横梁右端的平衡螺母向左调，使天平横梁平衡．由于一枚回形针的质量不能测量，所以测出100枚回形针的质量为m，则一枚回形针质量是，这种方法就是物理中常用的积累法，如我们测量一张。

2016年江苏省扬州市中考物理试卷一、选择题1．（2分）（2016•扬州）下列能源中属于可再生能源的是（）A．煤炭B．太阳能C．石油D．核能2．（2分）（2016•扬州）运动鞋的鞋底上刻有凹凸不平的花纹主要是为了（）A．增大摩擦B．轻便省力C．增大压强D．节省材料3．（2分）（2016•扬州）下列图中温度计使用正确的是（）A．B．C．D．4．（2分）（2016•扬州）下列图中关于光学现象的描述或解释不正确的是（）A．甲图中小孔成的是倒立的虚像B．乙图中凹透镜可以矫正近视眼C．丙图中白光通过三棱镜会分解成多种色光D．丁图中漫反射的光线遵循光的反射定律5．（2分）（2016•扬州）如图所示的装置可能是用来研究（）A．液体内部的压强跟液体密度的关系B．液体内部的压强跟深度的关系C．在同一深度，液体向各个方向的压强大小是否相等D．液体内部向各个方向是否都有压强6．（2分）（2016•扬州）行驶的车辆突然刹车时如图所示，人向前倾的原因是（）A．车辆对人施加一个向前的力B．车辆具有惯性C．人受到向前推的力D．人具有惯性7．（2分）（2016•扬州）电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快8．（2分）（2016•扬州）小华静止站在水平地面上，下列说法中正确的是（）A．他对地面的压力和他所受到的重力二力平衡B．他对地面的压力和地面对他的支持力二力平衡C．他受到的重力和地面对他的支持力是相互作用的力D．他对地面的压力和地面对他的支持力是相互作用的力9．（2分）（2016•扬州）一个中学生的体积最接近（）A．50mm3B．50cm3C．50dm3D．50m310．（2分）（2016•扬州）小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（）A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D．未输完药液时，电铃不响是因为没有电流通过11．（2分）（2016•扬州）如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量相同，烧杯内的液体质量也相同．下列说法正确的是（）A．比较不同液体的比热容，可以选择甲丙两图B．比较不同液体的比热容，可以选择乙丙两图C．比较不同燃料的热值，可以选择乙丙两图D．比较不同燃料的热值，不可以选择甲乙两图12．（2分）（2016•扬州）图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（）A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6WC．电阻的阻值为0.05ΩD．电阻的电功率为0.8W二、填空题13．（2分）（2016•扬州）晚上小明家楼上的孩子正在拉小提琴，优美的琴声是由琴弦的产生的．琴声影响了小明的学习，他关上窗户，这是在控制噪声．14．（4分）（2016•扬州）在“用天平测一枚回形针的质量”实验中，将天平放在水平桌面上，把游码移至标尺的处，发现指针如图所示，他应将横梁右端的平衡螺母向调，使天平横梁平衡．测出100枚回形针的质量为m，则一枚回形针质量是．还用到此方法的有．（请举一例）15．（2分）（2016•扬州）如图所示是物质三种状态的分子模型．某物质由图丙状态直接变为图甲状态时，发生的物态变化为，下列事例中所发生的物态变化与之相同的是（填序号）．（1）固体清香剂用了一段时间后变小（2）打开冰箱门，看到有“白气”冒出（3）寒冷的冬天，早上看到的霜16．（5分）（2016•扬州）人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息．该摄像机镜头相当于透镜，它的成像与（照相机/投影仪/放大镜）相似，所成的是（放大/缩小/等大）的实像，已知镜头焦距为f人脸到镜头的距离应大于．要使屏幕上的像大些，人应离镜头（远/近）些．17．（4分）（2016•扬州）小明坐在一列从扬州开往启东的动车上，看到窗外的树向后退，他是以为参照物的．小明想测动车的速度．在路上动车通过一座大桥，已知大桥长1000m，小明从上桥到离开桥，小明通过大桥的时间是20s，则动车速度是m/s，已知车长150m，则动车全部通过大桥所行驶的路程是m，所需要的时间是s．18．（3分）（2016•扬州）小明用如图所示的实验装置，验证下沉的物体是否受到浮力的作用．由图可知弹簧测力计前后示数变化了N．为了使弹簧测力计前后示数变化更明显，他可采取的措施有、（填两种方法）．19．（4分）（2016•扬州）重力灯是英国里弗斯设计的一款概念环保灯，它是通过一定的装置将重力势能转化为电能的设备，如图所示．已知沙袋重力为200N，用滑轮系统将它提升到2m高处，然后放手让沙袋下降到地面，此过程中重力所做的功是J，利用滑轮系统的目的是，传动装置带动发电机发电，发电机的工作原理是．已知重力灯功率为0.5W，重力势能转化为电能效率为50%，则每举高一次该沙袋使重力灯正常照明s．20．（4分）（2016•扬州）通电螺线管的外部磁场与条形磁体周围磁场相似，其磁极可以用安培定则判定．（1）图中螺线管的A端是极．（2）螺线管实际上就是由多个单匝圆形圈组成，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成，因此应用安培定则也可以判断单匝圆形通电线圈的磁极．现一单匝圆形通电线圈中的电流方向如图所示，则其B端是极．（3）地球周围存在的磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，地球自转的方向自西向东，则形成圆形电流方向与地球自转方向（相同/相反），物理学规定正电荷定向移动方向为电流方向，那么地球带（正/负）电．三、解答题21．（2分）（2016•扬州）按题目要求作图（1）如图所示，作出图中的反射光线．（2）如图所示，小红站在上升的电梯上，作出她所受重力的示意图．（O点为其重心）（3）如图所示，S1是光控开关，夜晚自动闭合，白天断开；S2是声控开关，有声音时自动闭合，安静时断开．将图连接成声光控楼道节能照明电路．23．（6分）（2016•扬州）在冬天学校为了让师生能喝上热水，买了多台电热水壶，其铭牌上标有“220V 10A”字样，求：（1）一台电热水壶正常工作210s消耗的电能．（2）若电热水壶放出的热量全部被水吸收，那么一台电热水壶210s内可将质量为多少kg 初温为20℃的水加热到75℃．[c水=4.2×103J/（kg•℃）]．24．（6分）（2016•扬州）如图，最近有报道，奇男子方恕云凭借一根不经任何加工的毛竹横渡富春江．（g=10N/kg）（1）已知人与手上物体的总质量为80kg，他两只脚站在毛竹上的受力面积是400cm2，求他对毛竹的压强．（2）若他所用的一根毛竹质量为210kg，体积0.3m3，则他能否实现水上漂行？25．（6分）（2016•扬州）某综合实践活动小组在制作一个医用冷藏盒时，不知道给药品降温用冰好，还是盐水结成的冰好？他们动手测量了盐水的凝固点．（1）在选择器材时，小明提出不要使用量程为﹣2℃～102℃的温度计，要使用量程为﹣20℃～102℃的温度计，这样考虑主要是基于什么假设？（2）小明和小红分别通过实验得到了盐水的凝固图象如图所示，则小明所测盐水的凝固点是℃．（3）他们同时发现所测得盐水凝固点并不相同，于是对比了双方实验过程，发现烧杯中装水都是200ml，小明加了1汤匙的盐，而小红加了3汤匙的盐，由此作出猜想：盐水的凝固点与盐水的浓度有关．接着多次实验得出不同浓度盐水的凝固点，数据记录如下表：盐水浓度（%）0 3 6 9 12 15 18 21 24 27 30 36凝固点（℃）0 ﹣2 ﹣4 ﹣6 ﹣8 ﹣11﹣15﹣18﹣17﹣1.8﹣0.4分析表格中数据可知，当盐水浓度增大时，其凝固点．（4）小明由表格数据得到盐水浓度为21%时凝固点最低，其值为﹣18℃，你认为他的判断准确吗？（准确/不准确），你判断的理由是．（5）你认为给冷藏盒中药品降温最好选用．（冰/适当浓度盐水结成的冰）．26．（6分）（2016•扬州）如图是小华同学探究“电流与电压关系”的电路图．（1）请按电路图将实物图连接完整（要求滑片P向左滑时接入电阻变大）．（2）小华连接电路时，开关应，滑动变阻器的滑片P应放在最（左/右）端．（3）闭合开关后小华发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是．（4）接着小华取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片P的目的是．27．（6分）（2016•扬州）某兴趣小组将一张硬卡片对折，在开口的一边剪两个小豁口A和B，然后套上橡皮筋，做成了一个会跳的卡片（如图所示）．为了探究卡片跳起的高度与哪些因素有关，该兴趣小组提出了如下猜想：A、与卡片的质量有关B、与橡皮筋的形成变量有关C、与橡皮筋的条数有关为了验证猜想，小组选用几根相同的橡皮筋和几张相同的卡片进行实验．（1）小明将图中的卡片反过来，把它放在桌面上用手向下压，使橡皮筋伸长，迅速松开手，观察到的现象是，这个现象说明：发生弹性形变的橡皮筋能对卡片，因此它具有弹性势能．（2）探究跳起高度与质量是否有关，应选择质量不同的卡片，控制其它实验条件相同．操作中将卡片反过来，每次把它在桌面上用手压平的目的是．（3）探究跳起高度与橡皮筋形变量是否有关，请你为该小组提供使橡皮筋的形变量不同的两种方法：①②．28．（5分）（2016•扬州）从地面上搬起重物我们的常见做法是弯腰（如图甲）或人下蹲弯曲膝盖（如图乙）把它搬起来，哪种方法好呢？下面就建立模型说明这个问题．把脊柱简化为杠杆如图丙所示，脊柱可绕骶骨（轴）O转动，腰背部复杂肌肉的等效拉力F1作用在A 点，其实际作用方向与脊柱夹角为12°且保持不变，搬箱子拉力F2作用在肩关节B点，在B 点挂一重物代替箱子．用测力计沿F1方向拉，使模型静止，可测出腰背部复杂肌肉拉力的大小．接着，改变脊柱与水平面的夹角即可改变杠杆与水平面的夹角α，多次实验得出结论．（1）在丙图中画出F2力臂L2．（2）当α角增大时，L2（变大/不变/变小），F1（变大/不变/变小）．（3）如果考虑到人上半身的重力，那么腰背部肌肉的实际拉力将比丙图中F1要（大/小）．（4）对比甲乙两种姿势所对应丙图中的两种状态，由以下分析可得，（甲/乙）图中的姿势比较正确．29．（7分）（2016•扬州）阅读短文，回答问题空气净化器由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程（如图甲）是：脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电路栅板时，带电灰尘被吸附．此后经过活性炭层时，化学有毒气体被吸附，排出空气的污染物浓度大幅降低，多次循环后变成洁净空气．洁净空气量（CADR）是反映其净化能力的性能指标，CADR值越大，其净化效率越高．利用CADR值，可以评估其在运行一定时间后，去除室内空气污染物的效果．按下列公式计算CADR：CADR=（V：房间容积；t：空气净化器使房间污染物的浓度下降90%运行的时间．）其铭牌如表：规格额定电压频率额定功率洁净空气量（CADR）GH﹣2034A型220V 50HZ 44W 138m3/h（1）负电格栅板吸附灰尘的原理是．（2）取出使用一段时间后的活性炭，可以闻到刺激性的气味，说明分子在．（3）该空气净化器正常工作时的电流为A．（4）某房间的使用面积为18m2，高度是3m．此空气净化器（能/不能）在1小时内使房间污染物浓度下降90%．（5）可变电阻是制作二氧化碳传感器的常用元件，图乙为其控制电路，电源电压保持6V 恒定，R1为可变电阻，其阻值随二氧化碳浓度变化如图丙，R0为定值电阻，当浓度为0.031%时，电压表示数为1V，则R0阻值为Ω，当电压表示数大于3V时，二氧化碳浓度大于%，此时空气净化器会自动报警．2016年江苏省扬州市中考物理试卷参考答案与试题解析一、选择题1．（2分）（2016•扬州）下列能源中属于可再生能源的是（）A．煤炭B．太阳能C．石油D．核能【分析】从能源是否可再利用的角度可分为可再生能源和不可再生能源．化石能源、核能会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源；而风能、水能、太阳能、生物质能，可以在自然界里源源不断的得到补充，所以它们属于可再生能源．【解答】解：煤炭、石油、核能都不可能在短期内从自然界得到补充，都属于不可再生能源，只有太阳能可以在自然界里源源不断的得到补充，是可再生能源．故选B．【点评】此题主要考查对可再生能源和不可再生能源特点的理解，属于基础知识．2．（2分）（2016•扬州）运动鞋的鞋底上刻有凹凸不平的花纹主要是为了（）A．增大摩擦B．轻便省力C．增大压强D．节省材料【分析】摩擦力大小的影响因素：压力大小、接触面的粗糙程度．增大摩擦的方法：增大压力，增大接触面的粗糙程度；减少摩擦力的方法有：一是减小压力；二是减小接触面积的粗糙程度；三是用滚动摩擦代替滑动摩擦；四是使接触面彼此分离（如加润滑油等）．【解答】解：运动鞋的鞋底上刻有凹凸不平的花纹主要是为了在压力一定时，增大接触面的粗糙程度增大摩擦力．故选A．【点评】知道摩擦力大小的影响因素．掌握增大和减小摩擦力的方法，并能利用摩擦力大小的影响因素解释生活中有关问题，学以致用．3．（2分）（2016•扬州）下列图中温度计使用正确的是（）A．B．C．D．【分析】使用温度计测量液体温度时，要使温度计的玻璃泡与被测液体充分接触，不要接触容器底或容器壁．【解答】解：A、温度计的玻璃泡接触了烧杯底部．故A错误；B、温度计的玻璃泡接触了烧杯侧壁．故B错误；C、温度计的玻璃泡未与被测液体接触．故C错误；D、温度计的玻璃泡与被测液体充分接触，但没有接触容器底或容器壁．故D正确．故选D．【点评】在物理实验和日常生活中经常使用温度计，我们要熟练掌握其使用和读数方法．4．（2分）（2016•扬州）下列图中关于光学现象的描述或解释不正确的是（）A．甲图中小孔成的是倒立的虚像B．乙图中凹透镜可以矫正近视眼C．丙图中白光通过三棱镜会分解成多种色光D．丁图中漫反射的光线遵循光的反射定律【分析】（1）光在同种、均匀透明介质中沿直线传播，日食、月食、影子、小孔成像都是光沿直线传播形成的；（2）近视眼的成因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处点的光会聚在视网膜前，到达视网膜时已经不是一点而是一个模糊的光斑了，应佩戴凹透镜矫正；（3）太阳通过玻璃三棱镜后，被分解为绚丽的七色光，从上往下依次是红、橙、黄、绿、蓝、靛、紫，这种现象称为光的色散，说明了白光不是单色光，不同颜色的光折射时的偏折程度不同；（4）一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射，漫反射和镜面反射都遵循光的反射定律．【解答】解：A、小孔成的是倒立的实像，是光在同种介质中沿直线传播形成的，该选项说法错误；B、近视眼需要佩戴凹透镜矫正，是光的折射原理，该选项说法正确；C、白光通过三棱镜可以分解成多种色光，从上往下依次是红、橙、黄、绿、蓝、靛、紫，该选项说法正确；D、漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，该选项说法正确．故选A．【点评】本题通过几个日常生活中的现象考查了对光的直线传播、近视眼及其矫正、光的色散以及漫反射的理解与掌握，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的．5．（2分）（2016•扬州）如图所示的装置可能是用来研究（）A．液体内部的压强跟液体密度的关系B．液体内部的压强跟深度的关系C．在同一深度，液体向各个方向的压强大小是否相等D．液体内部向各个方向是否都有压强【分析】（1）掌握液体内部压强的特点：液体内部有压强；同一深度，液体向各个方向的压强相等；液体内部压强随深度的增加而增大；同一深度，密度越大，压强越大；（2）根据实验现象，确定相同的量和改变的量，得出探究的问题．【解答】解：由图知，金属盒在液体中的深度相同，U型管液面的高度差不同，可知液体的压强不同，则是因为液体密度不同造成的，所以此实验探究的是液体压强与液体密度的关系，A正确；因为两图中，金属盒在液体中的深度相同，不能探究液体压强与深度的关系，B错误；金属盒的方向相同，所以不能探究液体压强与方向的关系，CD错误．故选A．【点评】此题是探究液体压强实验，考查了对实验现象的分析及控制变量法的应用．6．（2分）（2016•扬州）行驶的车辆突然刹车时如图所示，人向前倾的原因是（）A．车辆对人施加一个向前的力B．车辆具有惯性C．人受到向前推的力D．人具有惯性【分析】惯性是指物体保持原来运动状态不变的性质，一切物体都有惯性．【解答】解：水平路上行驶的汽车突然刹车，车上的人下半身随车停止运动，而上半身由于惯性要保持原来的状态继续向前运动，所以人会向前倾．因此，发生这一现象是因为乘车的人具有惯性．故选D．【点评】此题通过常见的现象考查了对惯性的理解和应用．在解释时，要将物体按运动状态分成两部分：发生改变的和不变的．7．（2分）（2016•扬州）电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快【分析】电炉丝和导线串联，通过的电流和通电时间相同，根据焦耳定律Q=I2Rt可知，电阻越大电流产生的热量越多，据此分析判断．【解答】解：电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；因为Q=I2Rt，R电炉丝＞R导线，所以产生的热量：Q电炉丝＞Q导线，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故C 正确，BD错．故选C．【点评】本题主要考查学生对焦耳定律的了解与掌握，分析时注意用好控制变量法．8．（2分）（2016•扬州）小华静止站在水平地面上，下列说法中正确的是（）A．他对地面的压力和他所受到的重力二力平衡B．他对地面的压力和地面对他的支持力二力平衡C．他受到的重力和地面对他的支持力是相互作用的力D．他对地面的压力和地面对他的支持力是相互作用的力【分析】平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上．相互作用力条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上．【解答】解：A、他对地面的压力和他所受到的重力是作用在不同物体上的两个力，且方向相同，不符合二力平衡的条件，所以二力不平衡．故A错误；B、他对地面的压力和地面对他的支持力是作用在不同一个物体上，不符合二力平衡的条件，所以二力不平衡．故B错误；C、他受到的重力和地面对他的支持力是作用在同一个物体上的两个力，不符合相互作用力的条件，所以不是相互作用力．故C错误；D、他对地面的压力和地面对他的支持力大小相等、方向相反、作用在两个物体上，作用在同一条直线上，符合相互作用力的条件，所以是相互作用力．故D正确．故选D．【点评】此题主要考查平衡力和相互作用力的区别，解答此类题目的关键是抓住平衡力和相互作用力的条件逐一进行分析．9．（2分）（2016•扬州）一个中学生的体积最接近（）A．50mm3B．50cm3C．50dm3D．50m3【分析】先估测出一名中学生的质量约为50kg，人的密度和水的密度差不多，利用密度的变形公式V=求出人的体积．【解答】解：一名中学生的质量约为50kg，人的密度ρ≈ρ水=1.0×103kg/m3，由ρ=可得，一名中学生的体积约为：V===0.05m3=50dm3=5×104cm3=5×107mm3．只有C正确，ABD都错．故选C．【点评】本题考查体积的计算，较准确的估测人的质量和密度，并能熟练应用密度的变形公式，属于基础题目．10．（2分）（2016•扬州）小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（）A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D．未输完药液时，电铃不响是因为没有电流通过【分析】输液管内有液体时，电阻大，无液体时电阻小，根据欧姆定律判断电路中的电流大小和电铃两端的电压示数变化．【解答】解：由题意知，当输完药液时，警报器内的电阻较小，未输完药液时，警报器内的电阻较大；A、由I=可知，当输完药液时，警报器内的电阻较小，电路中的电流较大，电流表的示数变大，故A错误；B、由A知，输完药液时，电路中的电流变大，所以电铃两端的电压变大，故B错误；C、输完药液时，电铃两端的电压变大，所以电铃可以正常工作而发声，故C正确；D、未输完药液时，电阻较大，电流较小，电铃不响，并不是因为没有电流，而是因为电流较小造成，故D错误．故选C．【点评】本题主要考查了欧姆定律的应用，要掌握欧姆定律的公式，能够根据题干判断出警报器内电阻的变化，根据电阻的变化判断出电路中电流的变化，11．（2分）（2016•扬州）如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量相同，烧杯内的液体质量也相同．下列说法正确的是（）A．比较不同液体的比热容，可以选择甲丙两图B．比较不同液体的比热容，可以选择乙丙两图C．比较不同燃料的热值，可以选择乙丙两图D．比较不同燃料的热值，不可以选择甲乙两图【分析】（1）燃料的热值大小不能直接测量，需要通过液体吸收热量的多少来体现燃料燃烧放出热量的多少，而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小；（2）为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，温度计的示数变化相同时，通过比较加热时间比较吸热多少，进而判断两种比热容的大小关系．【解答】解：AB、为了比较不同液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种液体比热容的大小关系，应选择甲和丙两图进行实验，故A正确，B错误；CD、为了比较不同燃料的热值要用不同的燃料，应加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验，故CD错误．故选：A．【点评】本题考查了学生对热值概念、比热容概念、转换法和控制变量法的了解与掌握，分析时利用好控制变量法是解决本题的关键．12．（2分）（2016•扬州）图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（）A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6WC．电阻的阻值为0.05ΩD．电阻的电功率为0.8W【分析】A、根据图象分析灯泡的电阻变化；B、根据图象确定灯泡两端的实际电压和电流，由P=UI计算实际电功率；C、根据公式R=得出定值电阻的阻值；D、根据图象确定定值电阻两端的电压和电流，由P=UI计算出实际电功率．【解答】解：A、由图甲结合R=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A错误；B、灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V，定值电阻两端电压为6V，总电压为8V，则灯泡的实际功率：P L=U L I=2V×0.3A=0.6W，故B正确；CD、由B项数据可知，电阻的阻值：R===20Ω，电阻的实际功率：P R=U R I=6V×0.3A=1.8W，故CD错误．故选B．。
