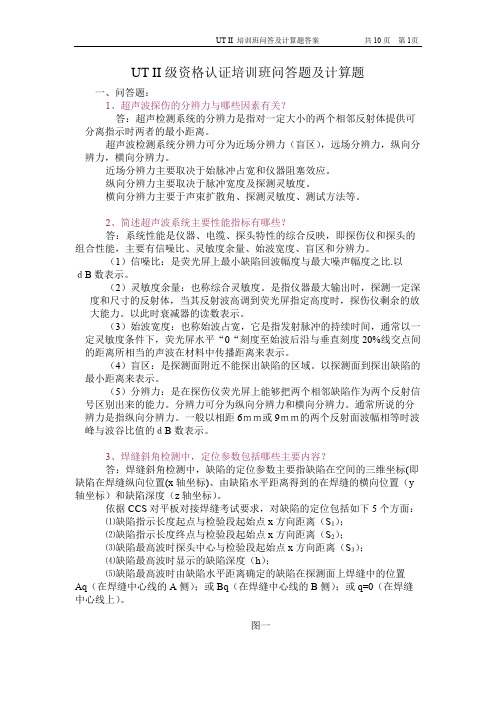

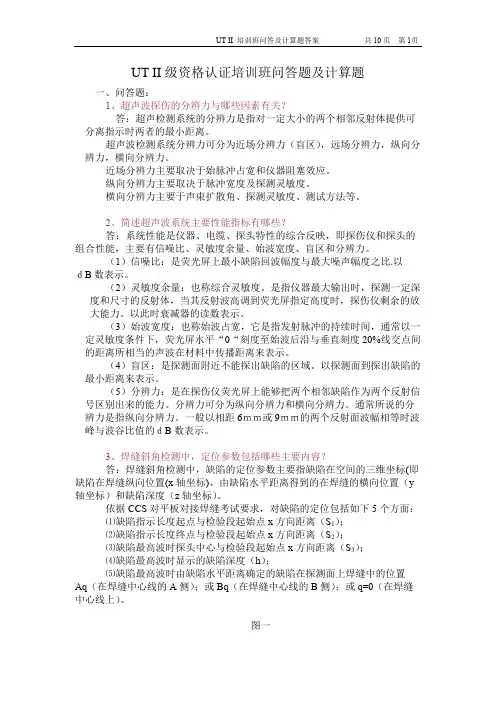

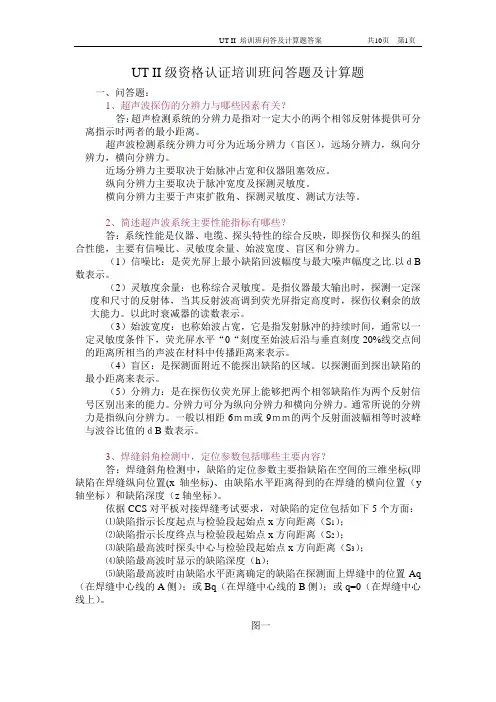

UT II级资格认证培训班问答题及计算题一、问答题：1、超声波探伤的分辨力与哪些因素有关？答：超声检测系统的分辨力是指对一定大小的两个相邻反射体提供可分离指示时两者的最小距离。
超声波检测系统分辨力可分为近场分辨力（盲区），远场分辨力，纵向分辨力，横向分辨力。
近场分辨力主要取决于始脉冲占宽和仪器阻塞效应。
纵向分辨力主要取决于脉冲宽度及探测灵敏度。
横向分辨力主要于声束扩散角、探测灵敏度、测试方法等。
2、简述超声波系统主要性能指标有哪些？答：系统性能是仪器、电缆、探头特性的综合反映，即探伤仪和探头的组合性能，主要有信噪比、灵敏度余量、始波宽度、盲区和分辨力。
（1）信噪比：是荧光屏上最小缺陷回波幅度与最大噪声幅度之比.以ｄB数表示。
（2）灵敏度余量：也称综合灵敏度。
是指仪器最大输出时，探测一定深度和尺寸的反射体，当其反射波高调到荧光屏指定高度时，探伤仪剩余的放大能力。
以此时衰减器的读数表示。
（3）始波宽度：也称始波占宽，它是指发射脉冲的持续时间，通常以一定灵敏度条件下，荧光屏水平“0“刻度至始波后沿与垂直刻度20%线交点间的距离所相当的声波在材料中传播距离来表示。
（4）盲区：是探测面附近不能探出缺陷的区域。
以探测面到探出缺陷的最小距离来表示。
（5）分辨力：是在探伤仪荧光屏上能够把两个相邻缺陷作为两个反射信号区别出来的能力。
分辨力可分为纵向分辨力和横向分辨力。
通常所说的分辨力是指纵向分辨力。
一般以相距6ｍｍ或9ｍｍ的两个反射面波幅相等时波峰与波谷比值的ｄB数表示。
3、焊缝斜角检测中，定位参数包括哪些主要内容？答：焊缝斜角检测中，缺陷的定位参数主要指缺陷在空间的三维坐标(即缺陷在焊缝纵向位置(x轴坐标)、由缺陷水平距离得到的在焊缝的横向位置（y 轴坐标）和缺陷深度（z轴坐标）。
依据CCS对平板对接焊缝考试要求，对缺陷的定位包括如下5个方面：⑴缺陷指示长度起点与检验段起始点x方向距离（S1）；⑵缺陷指示长度终点与检验段起始点x方向距离（S2）；⑶缺陷最高波时探头中心与检验段起始点x方向距离（S3）；⑷缺陷最高波时显示的缺陷深度（h）；⑸缺陷最高波时由缺陷水平距离确定的缺陷在探测面上焊缝中的位置Aq（在焊缝中心线的A侧）；或Bq（在焊缝中心线的B侧）；或q=0（在焊缝中心线上）。

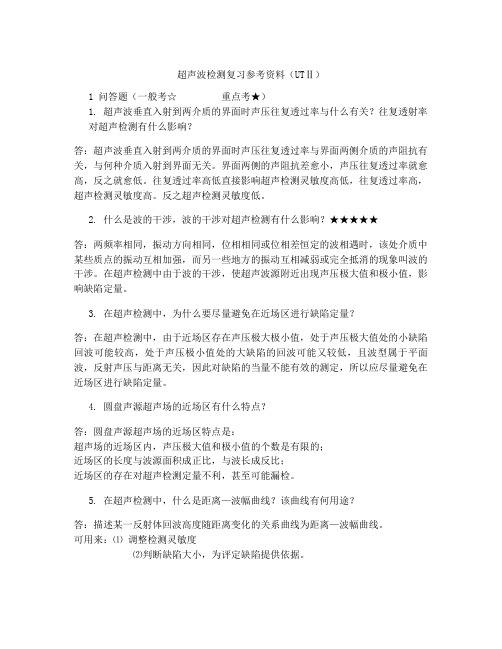

超声波检测复习参考资料（UTⅡ）1 问答题（一般考☆重点考★）1. 超声波垂直入射到两介质的界面时声压往复透过率与什么有关？往复透射率对超声检测有什么影响？答：超声波垂直入射到两介质的界面时声压往复透过率与界面两侧介质的声阻抗有关，与何种介质入射到界面无关。
界面两侧的声阻抗差愈小，声压往复透过率就愈高，反之就愈低。
往复透过率高低直接影响超声检测灵敏度高低，往复透过率高，超声检测灵敏度高。
反之超声检测灵敏度低。
2. 什么是波的干涉，波的干涉对超声检测有什么影响？★★★★★答：两频率相同，振动方向相同，位相相同或位相差恒定的波相遇时，该处介质中某些质点的振动互相加强，而另一些地方的振动互相减弱或完全抵消的现象叫波的干涉。
在超声检测中由于波的干涉，使超声波源附近出现声压极大值和极小值，影响缺陷定量。
3. 在超声检测中，为什么要尽量避免在近场区进行缺陷定量？答：在超声检测中，由于近场区存在声压极大极小值，处于声压极大值处的小缺陷回波可能较高，处于声压极小值处的大缺陷的回波可能又较低，且波型属于平面波，反射声压与距离无关，因此对缺陷的当量不能有效的测定，所以应尽量避免在近场区进行缺陷定量。
4. 圆盘声源超声场的近场区有什么特点？答：圆盘声源超声场的近场区特点是：超声场的近场区内，声压极大值和极小值的个数是有限的；近场区的长度与波源面积成正比，与波长成反比；近场区的存在对超声检测定量不利，甚至可能漏检。
5. 在超声检测中，什么是距离—波幅曲线？该曲线有何用途？答：描述某一反射体回波高度随距离变化的关系曲线为距离—波幅曲线。
可用来：⑴ 调整检测灵敏度⑵判断缺陷大小，为评定缺陷提供依据。
6. 焊缝超声检测，斜探头的基本扫查方式有哪些？手工扫查操作本身应注意什么？★★★★★答：锯齿形、左右、前后、转角、环绕、平行、斜平行、串列式扫查。
注意左右摆动，得到最大反射波，保持耦合平稳，扫查速度≤150mm/s，探头的每次扫查覆盖率应大于探头直径的15%，探头移动区域直射法为0.75P，一次反射法为1.25P（P=2KT）7. 什么叫超声检测灵敏度、基准灵敏度和扫查灵敏度？通常以什么来表示？★★★★★答：超声检测灵敏度是指在确定的探测范围的最大声程处发现规定大小缺陷的能力；基准灵敏度一般指的是记录灵敏度，它通常用于缺陷的定量和缺陷的等级评定；扫查灵敏度则主要指实际检测灵敏度，可高于基准灵敏度。
UT超声波二级考试卷带答案一、选择题（每题2分，共20分）1. UT超声波检测中，声速的单位是：A. 米/秒B. 千米/小时C. 米/小时D. 千米/秒答案：A2. 在UT超声波检测中，以下哪个参数与波长无关？A. 频率B. 声速C. 探头直径D. 材料厚度答案：D3. UT超声波检测中，以下哪种材料不适合超声波传播？A. 金属B. 塑料C. 空气D. 水答案：C4. 在UT超声波检测中，如果探头的频率增加，波长会如何变化？A. 增加B. 减少C. 不变D. 无法确定答案：B5. UT超声波检测中，以下哪种缺陷最难以检测？A. 裂纹B. 气孔C. 夹杂D. 平行于超声波传播方向的缺陷答案：D6. UT超声波检测中，以下哪种耦合剂最适合用于金属表面？A. 油B. 水C. 空气D. 凝胶答案：A7. 在UT超声波检测中，以下哪种材料的衰减系数最高？A. 钢B. 铝C. 铜D. 铅答案：D8. UT超声波检测中，以下哪种探头最适合检测薄壁材料？A. 直探头B. 斜探头C. 双晶探头D. 聚焦探头答案：C9. 在UT超声波检测中，以下哪种波型最适合检测表面缺陷？A. 纵波B. 横波C. 表面波D. 板波答案：C10. UT超声波检测中，以下哪种显示方式最适合实时观察缺陷？A. A型显示B. B型显示C. C型显示D. D型显示答案：B二、填空题（每空1分，共10分）1. UT超声波检测中，声波在介质中传播时，其传播速度与介质的_______有关。
答案：密度和弹性模量2. 当UT超声波遇到缺陷时，会产生_______和_______两种现象。
答案：反射和折射3. 在UT超声波检测中，探头与被检测材料之间的耦合剂的主要作用是_______和_______。
答案：减少声能损失、提高声波传播效率4. UT超声波检测中，材料的衰减系数与材料的_______和_______有关。
答案：成分和微观结构5. UT超声波检测中，为了提高检测的灵敏度，可以采用_______探头。
UT超声波二级考试卷带答案一、选择题（每题2分，共20分）1. UT超声波检测中，声波在介质中传播时遇到缺陷会产生的现象是（）。
A. 反射B. 折射C. 衍射D. 吸收答案：A2. 以下哪种材料不适合使用UT超声波检测（）。
A. 钢B. 铝C. 塑料D. 铜答案：C3. UT超声波检测中，声波的传播速度与介质的（）有关。
A. 密度B. 温度C. 弹性模量D. 以上都是答案：D4. 在UT超声波检测中，如果探头与被测物体表面不平行，会导致（）。
A. 信号增强B. 信号减弱C. 信号不变D. 无法检测答案：B5. UT超声波检测中，探头的频率越高，其检测的（）。
A. 深度越深B. 精度越高C. 分辨率越低D. 穿透力越强答案：B6. UT超声波检测中，如果材料的厚度增加，声波在材料中的衰减会（）。
A. 增加B. 减少C. 不变D. 先增加后减少答案：A7. 在UT超声波检测中，缺陷的回波高度与缺陷的（）成正比。
A. 大小B. 形状C. 位置D. 材料类型答案：A8. UT超声波检测中，使用直探头进行检测时，探头与被测物体表面的角度是（）。
A. 0°B. 45°C. 60°D. 90°答案：A9. UT超声波检测中，如果探头的晶片尺寸增加，其检测的（）。
A. 深度增加B. 精度降低C. 分辨率降低D. 穿透力增加答案：C10. 在UT超声波检测中，材料的表面粗糙度对检测结果的影响是（）。
A. 无影响B. 增加噪声C. 减少信号D. 增加信号答案：B二、填空题（每题2分，共20分）1. UT超声波检测中，声波在介质中的传播速度可以用公式 V =________ 来计算，其中λ是波长，f是频率。
答案：λ/f2. UT超声波检测时，探头与被测物体表面之间需要涂抹适量的_______以保证声波的有效传递。
答案：耦合剂3. 在UT超声波检测中，材料的_______会影响声波的传播速度。

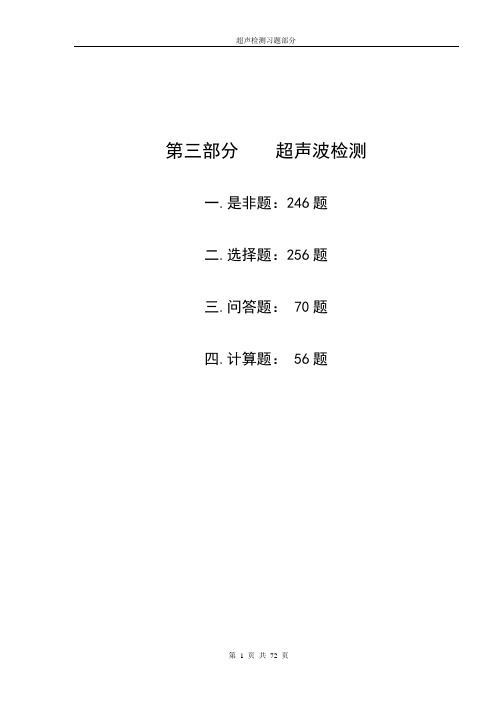

第三部分超声波检测一.是非题：246题二.选择题：256题三.问答题： 70题四.计算题： 56题一．是非题（在题后括弧内，正确的画○，错误的画³）1.1由于机械波是由机械振动产生的，所以超声波不是机械波。
（）1.2只要有作机械振动的波源就能产生机械波。
( )1.3 振动是波动的根源，波动是振动状态的传播。
( )1.4 介质中质点的振动方向与波的传播方向互相垂直的波称为纵波。
( )1.5 当介质质点受到交变剪切应力作用时,产生切变形变，从而形成横波。
( )1.6 液体介质中只能传播纵波和表面波，不能传播横波。
( )1.7 根据介质质点的振动方向相对于波的传播方向的不同，波的波形可分为纵波、横波、表面波和板波等。
( )1.8 不同的固体介质，弹性模量越大，密度越大，则声速越大 ( )1.9 同一时刻,介质中振动相位相同的所有质点所联成的面称为波前。
( )1.10 实际应用超声波探头中的波源近似于活塞波振动，当距离波源的距离足够大时，活塞波类似于柱面波。
( )1.11 超声波检测中广泛采用的是脉冲波，其特点是波源振动持续时间很长，且间歇辐射。
( ) 1.12 次声波、声波、超声波都是在弹性介质中传播的机械波，在介质中的传播速度相同，他们的主要区别主要在于频率不同。
( )1.13 同种波型的超声波，在同一介质中传播时，频率越低，其波长越长。
( )1.14 分贝值差表示反射波幅度相互关系，在确定基准波高后，可以直接用仪器的衰减器读数表示缺陷波相对波高。
( )1.15 一般固体中的声速随介质温度升高而降低。
( )1.16 超声波在同一介质中横波比纵波检测分辨力高，但对于材料的穿透能力差。
( )1.17 超声波在同一固体材料中，传播纵波、横波时声阻抗都相同。
( )1.18 超声场中任一点的声压与该处质点传播速度之比称为声阻抗。
( )1.19 固体介质的密度越小，声速越大，则它的声阻抗越大。
无损检测超声波试题(UT)一、是非题1.1 受迫振动的频率等于策动力的频率。
1.2 波只能在弹性介质中产生和传播。
1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。
1.4 由于机械波是由机械振动产生的，所以波长等于振幅。
1.5 传声介质的弹性模量越大，密度越小，声速就越高。
1.6 材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题。
1.7 一般固体介质中的声速随温度升高而增大。
1.8 由端角反射率试验结果推断，使用K≥l.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。
1.9 超声波扩散衰减的大小与介质无关。
1.10 超声波的频率越高，传播速度越快。
1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。
1.12 频率相同的纵波，在水中的波长大于在钢中的波长。
1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。
1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。
1.15 如材质相同，细钢棒(直径<λ=与钢锻件中的声速相同。
1.16 在同种固体材料中，纵、横渡声速之比为常数。
1.17 水的温度升高时，超声波在水中的传播速度亦随着增加。
1.18 几乎所有的液体（水除外），其声速都随温度的升高而减小。
1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。
1.20 介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长。
1.21 具有一定能量的声束，在铝中要比在钢中传播的更远。
1.22材料中应力会影响超声波传播速度，在拉应力时声速减小，在压应力时声速增大，根据这一特性，可用超声波测量材料的内应力。
1.23 材料的声阻抗越大，超声波传播时衰减越大。
1.24 平面波垂直入射到界面上，入射声压等于透射声压和反射声压之和。
1.25 平面波垂直入射到界面上，入射能量等于透射能量与反射能量之和。
无损检测超声波试题(UT二级)一、是非题1.1 受迫振动的频率等于策动力的频率。
√1.2 波只能在弹性介质中产生和传播。
×（应该是机械波）1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。
√1.4 由于机械波是由机械振动产生的，所以波长等于振幅。
×1.5 传声介质的弹性模量越大，密度越小，声速就越高。
√1.6 材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题。
√1.7 一般固体介质中的声速随温度升高而增大。
×1.8 由端角反射率试验结果推断，使用K≥l.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。
√1.9 超声波扩散衰减的大小与介质无关。
√1.10 超声波的频率越高，传播速度越快。
×1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。
√1.12 频率相同的纵波，在水中的波长大于在钢中的波长。
×1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。
×1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。
×1.15 如材质相同，细钢棒(直径<λ=与钢锻件中的声速相同。
×（C细钢棒＝（E/ρ）½）1.16 在同种固体材料中，纵、横渡声速之比为常数。
√1.17 水的温度升高时，超声波在水中的传播速度亦随着增加。
×1.18 几乎所有的液体（水除外），其声速都随温度的升高而减小。
√1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。
×1.20 介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长。
×（应是λ/4；相邻两节点或波腹间的距离为λ/2）1.21 具有一定能量的声束，在铝中要比在钢中传播的更远。
√1.22材料中应力会影响超声波传播速度，在拉应力时声速减小，在压应力时声速增大，根据这一特性，可用超声波测量材料的内应力。
超声波检测二级试题库（UT）（含答案）（二）无损检测超声波试题(UT)第二部分2.9 活塞波声场，声束轴线上最后一个声压极大值到声源的距离称为（）A、近场长度B、未扩散区C、主声束D、超声场2.10 下列直探头，在钢中指向性最好的是（）A、2.5P20ZB、3P14ZC、4P20ZD、5P14Z2.11下面有关扩散角的叙述-哪一条是错误的（）A、用第一零辐射角表示B、为指向角的一半C、与指向角相同D、是主声束辐射锥角之半2.12 超声场的来扩散区长度（）A、约等于近场长度B、约等于近场长度0.6倍C、约为近场长度1.6倍D、约等于近场长度3倍2.13 远场范围的超声波可视为（）A、平面波B、柱面波C、球面波D、以上都不对2.14 在探测条件相同的情况下面积比为2的两个平底孔，其反射波高相差（）A、6dBB、12dBC、9dBD、3dB2.15 在探测条件相同的情况下，孔径比为4两个球形人工缺陷，其反射波高相差（）A、6dBB、l2dBC、24dBD、8dB2.16 在探测条件相同的情况下，直径比为2的两个实心圆柱体，其曲底面同波相差（）A、12dBB、9dBC、6dBD、3dB ；2.17 外径为D，内径为d的实心圆柱体，以相同的灵敏度在内壁和外圆探测，如忽略耦合差异，则底波高度比为（）2.18 同直径的平底孔在球面波声场中距声源距离增大1倍则回波减弱：（）A、6dbB、12dbC、3dbD、9db2.19 同直径的长横孔在球面波声场中距离声源距离增大1倍回波减弱（）A、6dbB、12dbC、3dbD、9db2.20 在球面波声场中B平底距声源距离增大I倍回波减弱：（）A、6dbB、12dbC、3dbD、9db2.21 对于柱面波，距声源距离增大1倍，声压变化是：（）A、增大6dbB、减小6dbC、增大3dbD、减小3db2.22 对于球面波，距声源距离增大1倍，声压变化是：（）A、增大6dbB、减小6dbC、增大3dbD、减小3db2.23 比Φ3mm平底孔回波小7db的同声程平底孔直径是：（）A、Φ1mmB、Φ2mmC、Φ4mmD、Φ0.5mm2.24 比Φ3mm长横孔反射小7db的同声程长横孔直径是（）A、Φ0.6mmB、Φ1mmC、Φ2mmD、Φ0.3mm2.25 以下叙述中哪一条不是聚焦探头的优点（）A、灵敏度高B、横向分辨率高C、纵向分辨高D、探测粗晶材料时信噪比高2.26 以下叙述中，哪一条不是聚焦探头的缺点（）A、声束细，每次扫查探测区域小，效率低B、每只探头仅适宜探测某一深度范围缺陷，通用性差C、由于声波的干涉作用和声透镜的球差，声束不能完全汇聚一点D、以上都是3.1 A型扫描显示中，从荧光屏上直接可获得的信息是：（）A、缺陷的性质和大小B、缺陷的形状和取向C、缺陷同波的大小和超声传播的时问D、以上都是3.2 A型扫描显示，“盲区”是指：（）A、近场区B、声束扩散角以外区域C、始脉冲宽度和仪器阻塞恢复时间D、以上均是3.3 A型扫描显示中，荧光屏上垂直显示大小表示：（）A、超声回波的幅度大小B、缺陷的位置C、被探材料的厚度D、超声传播时间3.4 A型扫描显示中，水平基线代表：（）A、超声回波的幅度大小B、探头移动距离C、声波传播时间D、缺陷尺寸大小3.5 脉冲反射式超声波探伤仪中，产生触发脉冲的电路单元叫做（）A、发射电路B、扫描电路C、同步电路D、显示电路3.6 脉冲反射超声波探伤仪中，产生时基线的电路单元叫做（）A、扫描电路B、触发电路C、同步电路D、发射电路3.7 发射电路输出的电脉冲，其电压通常可达（）A、几百伏到上千伏B、几十伏C、几伏D、1伏3.8 发射脉冲的持续时间叫：（）A、始脉冲宽度B、脉冲周期C、脉冲振幅D、以上都不是3.9 探头上标的2.5MHz是指：（）A、重复频率B、工作频率C、触发脉冲频率D、以上都不对3.10 影响仪器灵敏度的旋纽有：（）A、发射强度和增益旋纽B、衰减器和抑制C、深度补偿D、以上都是3.11 仪器水平线性的好坏直接影响：（）A、缺陷性质判断B、缺陷大小判断C、缺陷的精确定位D、以上都对3.12 仪器的垂直线性好坏会影响：（）A、缺陷的当量比较B、A VG曲线面板的使用C、缺陷的定位D、以上都对3.13 接收电路中，放大器输入端接收的同波电压约有（）A、几百伏B、100V左右C、10V左右D、0.001～1V3.14 同步电路每秒钟产生的触发脉冲数为（）A、l—2个B、数十个到数千个C、与工作频率相同D、以上都不对3.15 调节仪器面板上的“抑制”旋钮会影响探伤仪的（）A、垂直线性B、动态范围C、灵敏度D、以上全部3.16 放大器的不饱和信号高度与缺陷面积成比例的范围叫做放放大器的（）A、灵敏度范围B、线性范围C、分辨力范围D、选择性范围3.17 单晶片直探头接触法探伤中，与探测面十分接近的缺陷往往不能有效地检出，这是因为：（）A、近场干扰B、材质衰减C、盲区D、折射3.18 同步电路的同步脉冲控制是指：（）A、发射电路在单位时间内重复发射脉冲次数B、扫描电站每秒钟内重复扫描次数C、探头晶片在单位时间内向工件重复幅射超声波次数D、以上全部都是3.19 表示探伤仪与探头组合性能的指标有：（）A、水平线性、垂直线性、衰减器精度B、灵敏度余量、盲区、远场分辨力C、动态范阻。
无损检测超声波试题(UT)一、是非题1.1 受迫振动的频率等于策动力的频率。
√1.2 波只能在弹性介质中产生和传播。
×（应该是机械波）1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。
√1.4 由于机械波是由机械振动产生的，所以波长等于振幅。
×1.5 传声介质的弹性模量越大，密度越小，声速就越高。
√1.6 材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题。
√1.7 一般固体介质中的声速随温度升高而增大。
×1.8 由端角反射率试验结果推断，使用K≥l.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。
√1.9 超声波扩散衰减的大小与介质无关。
√1.10 超声波的频率越高，传播速度越快。
×1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。
√1.12 频率相同的纵波，在水中的波长大于在钢中的波长。
×1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。
×1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。
×1.15 如材质相同，细钢棒(直径<λ=与钢锻件中的声速相同。
×（C细钢棒＝（E/ρ）½）1.16 在同种固体材料中，纵、横渡声速之比为常数。
√1.17 水的温度升高时，超声波在水中的传播速度亦随着增加。
×1.18 几乎所有的液体（水除外），其声速都随温度的升高而减小。
√1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。
×1.20 介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长。
×（应是λ/4；相邻两节点或波腹间的距离为λ/2）1.21 具有一定能量的声束，在铝中要比在钢中传播的更远。
√1.22材料中应力会影响超声波传播速度，在拉应力时声速减小，在压应力时声速增大，根据这一特性，可用超声波测量材料的内应力。
中国检测网超声波检测II级试题（计算题）计算题1.用折射角60°的斜探头探测坡口角为60°的钢板对接焊缝,如下图所示,计算在探头一侧坡口面发现坡口面未熔合缺陷处所有反射波型的反射角(C L=5900m/s,C S=3200m/s)（标准答案从略）2.用2.5MHz20mm直探头对钢材进行超声波探伤，求此探头的近场区长度和指向角的角度解：设钢中纵波波速5900米/秒，则该探头在钢中波长λ=5.9/2.5=2.36mm，近场区长度N=D2/4λ=202/4*2.36=42.37mm 由指向角θ=arcsin(1.22λ/D)=8.27°3.用水浸法聚焦探头垂直探伤法检验Φ36x3mm钢管，已知水层距离为15mm时，声束焦点与钢管轴心重合，求有机玻璃声透镜的曲率半径？答：有机玻璃声透镜的曲率半径=15.3mm4.设某合金与钢完全结合，当超声纵波从合金垂直入射到钢时，结合界面的声压反射率是多少？钢底面（与空气接触）的声压反射率是多少？已知合金厚度30毫米，声阻抗24.2x106Kg/m2s，钢板厚度20毫米，声阻抗45.6x106Kg/m2s解：合金-钢界面的声压反射率r p合金=P合/P0=(Z2-Z1)/(Z2+Z1)=(24.2-45.6)/(24.2+45.6)=-0.303中国检测网取-30%，负号表示入射声波与反射声波相位差180°（相位相反）合金-钢界面的声压透射率t p =2Z 2/(Z 2+Z 1)=2x45.6/(24.2+45.6)=1.3钢底面声压反射率r p 钢=P 钢/P t =[(Z 气-Z 钢)/(Z 气+Z 钢)][(Z 2+Z 1)/2Z 2]=0.765=76.5%5.如下图所示，探头为tgβ=2，用仪器与钢试块比较，测得探头中S=10mm ，计算探头中a 和b 的长度。
解：因为仪器中测得的S 值是相当于钢中的S 值，所以要将S 钢换算成S 有机玻璃,即:S 有机玻璃/C L 有机玻璃=S 钢/C S 钢，S 有机玻璃=S 钢·C L 有机玻璃/C S 钢=10x2.7/3.2=8.4另外tgβ=2，β=63.4°，sinα=C L 有机玻璃·sinβ/C S 钢=2.7·sin63.4°/3.2=0.754，α=48.97°，因此：a=cosα·S 有机玻璃=cos48.97°·8.4=5.5mm b=sinα·S 有机玻璃=sin48.97°·8.4=6.3mm答：a=5.5mm ，b=6.3mm6.用有机玻璃做球面声透镜的聚焦探头,若探头直径为Φ20mm ，水中焦距f=100mm ，求声透镜的球面半径r 值。
解：已知C 有=2700米/秒，C 水=1450米/秒，f=100mm ，由f=r[C 1/(C 1-C 2)]，可求得r=46.5mm7.用直径24mm ，频率2MHz 的直探头检查外径500mm ，内径100mm 的钢制锻件，要求缺陷波高F 与内孔底波高度B 的比值在5%以上（包括5%）的缺陷回波都应记录，求所用的探伤灵敏度（以平底孔当量表示）是多少？如果该锻件的材质衰减（双声程）为0.02dB/mm ，在150mm 处发现一个回波高度为18dB 的缺陷，求缺陷当量？（答案从略）8.在前沿长度为10毫米，tgβ分别为1、2、2.5的三种斜探头中，哪个适合用于上宽度24mm ，下宽度22mm ，上加强高5mm ，下加强高3mm ，板厚25mm 的平钢板对接焊缝检测？并求出所需要的探头扫查范围，若在声程120mm 处（已扣除斜楔声程）发现一个缺陷，求缺陷的水平及深度位置。
中国检测网答：选用tgβ=2的探头，扫描范围≥150mm，缺陷水平距离107.3mm，埋藏深度3.7mm 9.在使用tgβ=2，2.5MHz的斜探头探测25mm厚度的钢板对接焊缝时，若用深度距离44mm的Φ6mm横通孔试块调节灵敏度，要求能在同样深处发现Φ2mm平底孔当量的缺陷，则应将Φ6mm横通孔回波提高多少dB？（楔内声程为7mm）答：11dB10.把合金轴瓦浸没在水中（即钢套与合金层均与水接触），用直探头接触法在合金层面上垂直入射纵波，检测粘合质量，问：粘合良好处的界面回波和底波之间相差多少分贝？（合金层声阻抗25x106Kg/m2s，钢套声阻抗45x106Kg/m2s，曲率和衰减影响不计）答：4dB 11.超声波从声阻抗Za=39.3x106Kg/m2s的A介质透过Zb=25.5x106Kg/m2s的B介质，进入C介质的垂直往返过程中，其往返透过率为（-12dB）,若不考虑超声波在介质中的衰减，C介质的声阻抗Zc是多少？答：Zc=1.5x106Kg/m2s12.超声波从A介质通过B介质透入C介质，在A/B界面上产生一个声压为P A的回波，在B/C界面上产生一个声压为P B的回波，已知：A、B、C三种介质的声阻抗分别为Z A=26.8x106Kg/m2s；Z B=18.3x106Kg/m2s；Z C=2.4x106Kg/m2s，在不考虑三种介质衰减情况下，求P B比P A高多少分贝？解：在A/B界面上有P A/P0=(Z B-Z A)/(Z B+Z A)，则P A=P0[(Z B-Z A)/(Z B+Z A)]，在A/B界面上的透射声压P t即为B/C界面的入射声压，则P t/P0=2Z B/(Z B+Z A)，P t=P0[2Z B/(Z B+Z A)]，在B/C界面上反射声压P B应为：P B/P t=(Z C-Z B)/(Z C+Z B),即P B=P t[(Z C-Z B)/(Z C+Z B)]，在B/A界面的透过声压为：P B'=P B[2Z A/(Z B+Z A)]=P0[4Z A Z B/(Z B+Z A)2][(Z C-Z B)/(Z C+Z B)]因此：20log(P B'/P A)=......≈12dB13.用直探头探测一个厚度为350mm的钢制锻件，在150mm处发现一个平底孔当量为Φ2mm的缺陷，该缺陷回波高度比基准波高要高出8dB，求所用的探伤灵敏度。
答：所用的探伤灵敏度为Φ3mm平底孔当量14.用一个钢中折射角63.4°的斜探头检查横波速度2250米/秒，厚度20毫米的铜合金板材，已知探伤仪的时基线按铜合金试块1:1声程定位，现在时基线70mm处发现缺陷回波，该缺陷的水平距离与埋藏深度各为多少？解：先求该探头在铜合金中的折射角：sinβ2=(2250/2700)sinα=(2250/2700)(2700/3230)sinβ1，求得β2=38.5°中国检测网(选择探头斜楔的纵波声速2700米/秒，钢中横波声速3230米/秒)；埋藏深度h=70cosβ2-2*20=14.8mm；水平距离L=70sinβ2=43.5mm15.某钢制转子锻件外径φ950mm，内径φ150mm，在用φ20mm,2.5MHz直探头在其外圆周表面探伤时，要求用底波校正探伤灵敏度，使其能检出Φ2mm平底孔当量的缺陷，应把底波从基准波高提高多少分贝？若在280mm深度处发现一个缺陷，缺陷回波比基准波高出13分贝，该缺陷当量多大？(设钢中纵波声速5900米/秒)解：壁厚S1=(950-150)/2=400mm，波长λ=5.9/2.5=2.36mm底波法调整探伤灵敏度△dB=20lg(πΦ2/2λS1)=-43.5≈-44dB(需把底波从基准波高提高44分贝：先将仪器上衰减器储存44dB，将探头平稳耦合在工件外圆周面上得到稳定的底波，通过增益调整底波高度为基准波高，例如50%，然后释放衰减器44dB,即为探测400mm 深处Φ2mm平底孔当量缺陷的探测灵敏度，注：因为直接在工件上调整底波，在调整增益时仪器已经自动补偿了曲率影响，因此不需另加曲率补偿计算值，这与先在大平底上调整再加曲率补偿的方法是不同的)缺陷定量Φdb=40lg[(Φ/2)(400/280)] ∵Φdb=13 ∴Φ=2.96mm16.有一钢制零件厚度400毫米，用2.5MHz、20mm直径的直探头，Φ2mm灵敏度作超声探伤，发现距离探测面200毫米处有一缺陷，其反射波衰减26dB后达到基准波高，求该缺陷的平底孔当量直径是多少？解：缺陷定量Φdb=40lg[(Φ/2)(400/200)] ∵Φdb=26 ∴Φ=4.47mm17.用水浸聚焦探头探钢管，当要求水层高度为10mm，检查Φ40mm的钢管时，试计算透镜的曲率半径。
解：根据公式r1=[1-(C2/C1)]f，式中：r1-透镜曲率半径；C1-有机玻璃声速；C2-水声速；f-焦距（探头至管子中心的垂直距离），r1=[1-(C2/C1)]f=[1-(1500/2700)](20+10)=(1-0.556)x30=13.3mm答：检查Φ40mm的钢管时，透镜的曲率半径为13.3mm18.用水浸聚焦法检查Φ42x4mm的小口径钢管，水层距离为30mm，求偏心距、入射角、折射角、焦距和透镜的曲率半径各为多少？解：已知：钢管Φ42x4mm、水层厚度L2=30mm，r=(42/2)-4=17，y=(R2-X2)1/2，式中：R=Φ/2=21mm中国检测网X=r·(C L2/C S3)=17x(1.5/3.2)=8mm，y=(212-82)1/2=(377)1/2=19.4mm，焦距f=L2+y=30+19.4=49.4mm 入射角：sinα=X/R=8/21=0.38，α=22.3°；折射角：sinβ=r/R=17/21=0.81，β=54.1°声透镜曲率半径：r'=[(n-1)/n]·f，式中：n=C L1/C L2=2.7/1.5=1.8，r'=[(1.8-1)/1.8]·49.4≈22mm 偏心距：X=8mm19.用2.5MHzΦ20的直探头对厚度为215mm的钢锻件进行探伤，要求能发现Φ2当量的平底孔缺陷。
①怎样调节探伤灵敏度？②在深度200mm处发现一缺陷，用衰减器调节至同一稳定高度时，衰减器读数nf=20dB，求缺陷大小。
（利用AVG曲线计算）解：根据公式：L0=D2/4λ先计算近场区长度,λ=c/f=5.9/2.5=2.34mm，L0=202/(4x2.34)=43mm Φ2mm的缺陷归一化后得G=2/20=0.1，δ=215mm；探测距离归一化后得A=215/43=5，由基本AVG曲线查出A=5、G=0.1时的增益值V=48dB。
将探头放在工件上，将荧光屏显示的底波调节到某一高度（通常是满屏的80%），增益48dB，仪器的探伤灵敏度调节完毕。
