汽车底盘拆装实训 教案

汽车底盘实训教案教学目标：1.掌握汽车底盘的基本结构和主要零部件；2.熟悉汽车底盘的检修与维护方法；3.能够分析和排除常见底盘故障；4.培养学生良好的安全意识和团队合作能力。

教学重点：1.汽车底盘的基本结构和主要零部件；2.汽车底盘的检修与维护方法；3.常见底盘故障的分析和排除。

教学难点：1.汽车底盘的检修与维护方法；2.常见底盘故障的分析和排除。

教学准备：1.教师准备：电脑、投影仪、教具、实物模型等；2.学生准备：学习资料、安全装备。

教学过程：步骤一：导入(10分钟)1.教师先导入上一节课的内容，与学生回顾汽车底盘的定义和功能。

2.引入本节新课的主题，给学生留下思考的时间。

步骤二：讲解汽车底盘的基本结构和主要零部件(20分钟)1.教师通过投影仪展示汽车底盘的结构图，介绍底盘各个部分的名称和功能。

2.指导学生一起观察和分析实物模型，帮助学生更好地理解底盘的结构。

3.鼓励学生互动讨论，提问并解答学生关于底盘结构和主要零部件的问题。

步骤三：讲解底盘的检修与维护方法(30分钟)1.教师通过PPT和实物模型，讲解底盘的检修和维护方法，包括底盘的清洁、润滑、紧固件的检查和更换等。

2.强调学生在进行检修和维护时的安全注意事项，如佩戴安全手套和护目镜等。

步骤四：讲解常见底盘故障的分析和排除(30分钟)1.教师列举常见的底盘故障，如制动系统失效、悬挂系统异响等，并解释其原因和可能的排除方法。

2.引导学生分组讨论，提出解决故障的方案，并进行展示和交流。

步骤五：实践操作(60分钟)1.学生根据教师的指导，到汽车检修实训室进行实际操作和实验。

2.学生按照要求对一辆底盘故障的汽车进行检修、维护和排除故障，通过实践锻炼学生的综合能力。

步骤六：总结和讨论(10分钟)1.教师带领学生进行总结和讨论，回顾本节课的重点内容和难点。

2.学生提出问题并互相解答，巩固所学知识。

步骤七：作业布置与课堂小结(10分钟)1.教师布置关于底盘维护和故障排除的作业，如制定一份维护计划和提出改进建议等。

一、教学目标1. 让学生掌握底盘件的结构和功能。

2. 培养学生底盘件拆装的实际操作能力。

3. 增强学生的安全意识，提高自我保护能力。

4. 培养学生的团队协作精神和创新能力。

二、教学对象汽车维修与保养专业的学生。

三、教学内容1. 底盘件的结构与功能2. 底盘件拆装的基本步骤3. 底盘件拆装工具的使用4. 底盘件拆装过程中的注意事项四、教学方法和手段1. 讲授法：教师通过讲解底盘件的结构和功能，使学生了解底盘件的基本知识。

2. 演示法：教师现场演示底盘件的拆装过程，使学生直观地了解拆装步骤。

3. 实践操作法：学生分组进行底盘件拆装实践，提高学生的实际操作能力。

4. 多媒体教学：利用PPT、视频等多媒体手段，丰富教学内容，提高教学效果。

五、教学过程1. 导入新课教师简要介绍底盘件的结构和功能，激发学生的学习兴趣。

2. 讲解底盘件的结构与功能教师详细讲解底盘件的结构和功能，使学生了解底盘件在汽车中的作用。

3. 底盘件拆装基本步骤讲解教师讲解底盘件拆装的基本步骤，包括：准备工具、拆卸旧件、安装新件、检查调整等。

4. 底盘件拆装工具的使用教师讲解底盘件拆装工具的使用方法，包括：扳手、螺丝刀、钳子等。

5. 演示底盘件拆装过程教师现场演示底盘件的拆装过程，使学生直观地了解拆装步骤。

6. 学生分组实践学生分组进行底盘件拆装实践，教师巡回指导，解答学生在实践过程中遇到的问题。

7. 总结与评价教师总结本次课程内容，并对学生的实践操作进行评价。

六、教学评价1. 课堂参与度：评价学生在课堂上的学习态度和积极性。

2. 实践操作能力：评价学生在底盘件拆装实践中的操作技能。

3. 安全意识：评价学生在拆装过程中对安全的重视程度。

4. 团队协作精神：评价学生在实践过程中的团队协作能力。

七、教学资源1. 教材：《汽车维修与保养》2. 多媒体课件：底盘件结构、拆装步骤、工具使用等3. 汽车底盘件拆装实训设备：汽车底盘、扳手、螺丝刀、钳子等4. 教学视频：底盘件拆装过程视频通过以上教学设计方案，旨在让学生全面掌握底盘件拆装技能，为今后的汽车维修工作打下坚实基础。

汽修实训底盘课教案设计一、课程背景分析。

底盘是汽车的重要组成部分，它直接关系到汽车的操控性能、安全性能以及乘坐舒适性。

因此，底盘课程在汽修实训中具有非常重要的地位。

通过底盘课程的学习和实训，学生可以掌握汽车底盘的结构和工作原理，掌握底盘故障的诊断和排除方法，提高汽车维修技能，为将来的就业和发展打下坚实的基础。

二、教学目标。

1. 知识目标。

学生能够掌握汽车底盘的结构和工作原理，了解底盘的各个部件的功能和作用，掌握底盘故障的诊断和排除方法。

2. 能力目标。

学生能够独立进行底盘故障的诊断和排除，能够进行底盘相关部件的拆装和维修。

3. 情感目标。

培养学生对汽车维修工作的兴趣和热情，提高学生的维修技能和维修意识，增强学生的团队合作意识和沟通能力。

三、教学内容。

1. 底盘结构和工作原理。

2. 底盘相关部件的功能和作用。

3. 底盘故障的诊断和排除方法。

4. 底盘相关部件的拆装和维修技术。

四、教学方法。

1. 理论教学。

通过课堂讲解、多媒体教学等方式，向学生介绍底盘的结构和工作原理，底盘相关部件的功能和作用，底盘故障的诊断和排除方法等知识。

2. 实践教学。

通过实车教学、底盘拆装实训、底盘故障排除实训等方式，让学生亲自动手操作，掌握底盘相关部件的拆装和维修技术，提高学生的实际操作能力。

五、教学过程。

1. 底盘结构和工作原理的讲解。

通过课堂讲解和多媒体教学，向学生介绍汽车底盘的结构和工作原理，让学生了解底盘的组成部分和各个部件的工作原理。

2. 底盘相关部件的功能和作用的介绍。

通过课堂讲解和案例分析，向学生介绍底盘相关部件的功能和作用，让学生理解各个部件在汽车行驶过程中的作用和重要性。

3. 底盘故障的诊断和排除方法的讲解。

通过课堂讲解和实车演示，向学生介绍底盘故障的常见表现和诊断方法，让学生掌握底盘故障的排除技术。

4. 底盘相关部件的拆装和维修实训。

通过实车教学和实操训练，让学生进行底盘相关部件的拆装和维修实训，提高学生的实际操作能力和维修技能。

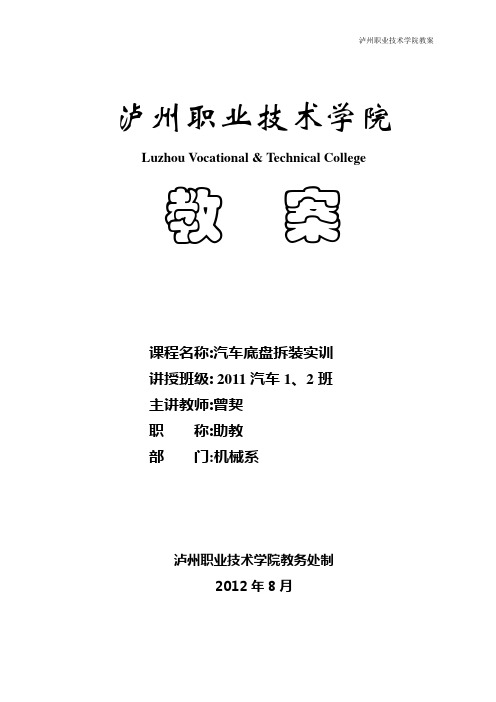

泸州职业技术学院Luzhou Vocational & Technical College 教案课程名称:汽车底盘拆装实训讲授班级: 2011汽车1、2班主讲教师:曾契职称:助教部门:机械系泸州职业技术学院教务处制2012年8月汽车底盘拆装实训课程教案讲稿一、实训目的及要求1、观察手动变速器的安装位置以及与发动机的联结关系，了解变速器操纵机构的结构特点。

2、通过对五档变速器的拆装，观察、了解齿轮式变速器的结构和工作原理。

3、掌握锁环式惯性同步器的工作原理，了解其结构特点。

4、观察不同汽车变速器的结构原理。

二、实训时间：4节课三、设备与器材1、CA1091变速器。

2、轿车手动变速器。

3、拆装工作台及工具车。

四、预习内容1、普通齿轮式变速器的基本构造和工作原理。

2、惯性锁销式同步器结构和工作原理。

五、实训步骤、方法与注意事项1、在整车上观察变速器的安装位置，怎样保证变速器第一轴与曲轴同轴的。

2、拆下变速器的上盖，重点观察分析操纵机构中自锁、互锁、倒档锁装置，了解拨叉与拨叉轴的安装。

3、拆下手制动鼓总成，拆装过程中分析手制动器怎样起作用，拆下后轴承盖，分析其怎样防止润滑油流入制动器的。

4、拆下后盖固定螺栓，取下后盖及偏心套。

从前端拆下轴承盖，并上下晃动拔出第一轴及轴承，注意勿损坏轴承盖内的油封。

5、观察第二轴前端如何支撑。

用钢棒轻敲第二轴前端，使其稍向后移，拆下第二轴后轴承外卡簧，再用顶拔器拉出第二轴后轴承。

6、依次从第二轴前端取出四、五档同步器总成，四五档固定齿座锁环，取下止推环，则第二轴上二、三档同步器总成和它前面的所有零件可依次从轴上取下。

7、观察锁环和定位环是如何定位的，观察同步器怎样与第二轴联结，各档齿轮又是怎样联结的。

8、从壳体中取出第二轴，观察中间轴和倒档轴。

9、从第二轴前端拆下五、六挡同步器毂卡簧，再拆下五、六档同步器毂及滑动齿套。

10、思考及重点观察项。

（1）思考为什么各档（除一倒档）齿轮都用斜齿轮传动，各齿轮是怎样润滑的。

汽车底盘拆装实训教案第一章：实训目的与要求1.1 实训目的1. 了解汽车底盘的基本组成和功能。

2. 学习汽车底盘主要部件的拆装方法。

3. 培养学生的动手能力、观察能力和团队协作能力。

1.2 实训要求1. 学生应掌握汽车底盘的基本组成和功能。

2. 学生能熟练操作工具，正确拆装汽车底盘主要部件。

3. 学生能严格遵守实训规程，确保实训安全。

第二章：实训内容与步骤2.1 实训内容1. 汽车底盘的认识。

2. 底盘主要部件的拆装。

2.2 实训步骤1. 认识汽车底盘：了解汽车底盘的组成和各部分功能。

2. 准备工作：穿戴好防护用品，准备工具和设备。

3. 拆卸底盘部件：按照拆卸顺序，逐个拆卸底盘主要部件。

4. 安装底盘部件：按照拆卸的反顺序，逐个安装底盘主要部件。

5. 检查与调试：检查底盘部件的安装是否牢固，调试相关系统。

第三章：实训工具与设备3.1 工具1. 通用扳手。

2. 套筒扳手。

3. 螺丝刀。

4. 钳子。

5. 锤子。

6. 防护镜。

7. 手套。

3.2 设备1. 实训车辆。

2. 举升机。

3. 发动机试验台。

4. 变速器试验台。

第四章：实训安全与注意事项4.1 实训安全1. 操作时穿戴好防护用品，如防护眼镜、手套等。

2. 遵守实训规程，确保实训过程中不发生意外。

3. 使用工具时，注意手部安全，防止滑伤。

4.2 注意事项1. 实训前，对学生进行安全教育，强调实训中的注意事项。

2. 实训过程中，教师要加强监督，确保实训安全。

3. 实训结束后，对学生进行点评，总结实训中的优点和不足。

第五章：实训评价与总结5.1 实训评价1. 学生实训操作的正确性、规范性。

2. 学生团队协作能力。

3. 学生对底盘部件拆装流程的掌握程度。

5.2 实训总结1. 学生总结实训过程中的学习收获和体验。

2. 教师对实训进行总结，分析实训中的优点和不足，提出改进措施。

第六章：实训案例分析6.1 案例一：底盘异响的诊断与排除1. 案例介绍：分析一辆汽车在行驶中出现底盘异响的原因，并指导学生进行诊断与排除。

汽车底盘轮胎拆装实训教案（1课时）实训教学目标：1、学会正确使用轮胎拆卸机；2、让学生能正确拆装轮胎。

实训用器材：汽车轮胎拆卸机、汽车轮胎、撬棍、润滑油、毛刷、手套、汽门蕊螺丝刀。

实训准备：学习轮胎拆装的有关知识，了解轮胎的拆装步骤。

实训教学过程：一、作准备。

检查备用轮胎的完好情况，查看需用的工具、物品是否齐备，查看电源。

二、开始实训。

（一）拆。

1、插上轮胎拆卸机的电源，合上电匣，打开空压机电源，空压机开始工作，打开空压机送气开关，试用轮胎拆卸机，熟悉使用方法。

2、卸下内胎气门蕊，把内胎的气放尽，把轮胎放在轮胎拆卸机右侧风铲处，踩踏风铲踏板，让风铲把轮胎边缘的轮辋边缘压分离。

3、把轮胎固定在轮胎固定盘上，调整轮胎拆卸机的机头工作位置，固定好机头锁定机头锁杆，给轮胎边缘擦上润滑油，用撬棍撬起轮胎的边缘，让机头吃进轮胎边缘里，压平撬棍，起到帮助拆卸的作用，踩踏轮胎拆卸机的顺时针踏板，固定盘和轮胎一起顺时针转动，就可拆下轮胎的上边缘，取出内胎；拆卸下边缘时两人把外胎往上抬，让下边缘靠近轮辋朝上的边缘，采用同上的方法拆卸。

（二）、装。

1、两人把外胎下边缘靠近轮辋的上缘，用撬棍撬起轮胎的下边缘，让机头吃进轮胎边缘里，踩踏轮胎拆卸机的逆时针踏板，固定盘和轮胎一起逆时针转动，就可装入轮胎的下边缘；检查内胎的完好情况，如完好，装入气门蕊，把内胎装入外胎里，固定气门嘴；采用同上的方法装入外胎下边缘。

2、打气，用撬棍拍打外胎，上目的是使内胎与外胎完好吻合。

（三）、清理工具、清洁卫生。

整理工具，擦拭轮胎拆卸机，清扫垃圾。

断开电源。

三、小结。

四、作业。

同学们下去填写实训报告。

第1篇一、实验目的1. 理解和掌握汽车底盘的基本结构和工作原理。

2. 学会汽车底盘主要零部件的拆装方法和步骤。

3. 培养学生的动手能力和团队协作精神。

4. 熟悉汽车维修的基本流程和安全操作规范。

二、实验内容本次实验选取某型号汽车底盘作为研究对象，进行以下拆装实验：1. 拆卸汽车底盘；2. 拆卸传动系统；3. 拆卸行驶系统；4. 拆卸制动系统；5. 拆卸转向系统；6. 拆卸底盘零部件；7. 底盘零部件清洗、检查、装配；8. 底盘重新组装。

三、实验步骤1. 拆卸汽车底盘（1）将汽车停放在平坦、安全的场所，关闭发动机，拉紧手刹。

（2）检查底盘是否有异常现象，如漏油、异响等。

（3）松开底盘上的固定螺栓，拆卸底盘。

（4）拆卸过程中注意保护底盘表面，避免划伤。

2. 拆卸传动系统（1）拆卸传动轴、差速器、半轴等部件。

（2）拆卸过程中注意保护传动轴表面，避免划伤。

3. 拆卸行驶系统（1）拆卸悬挂系统、轮胎、刹车盘等部件。

（2）拆卸过程中注意保护悬挂系统部件，避免损坏。

4. 拆卸制动系统（1）拆卸刹车盘、刹车片、刹车鼓等部件。

（2）拆卸过程中注意保护刹车片表面，避免划伤。

5. 拆卸转向系统（1）拆卸转向拉杆、转向节等部件。

（2）拆卸过程中注意保护转向节表面，避免划伤。

6. 拆卸底盘零部件（1）拆卸底盘上的固定螺栓，拆卸底盘零部件。

（2）拆卸过程中注意保护底盘表面，避免划伤。

7. 底盘零部件清洗、检查、装配（1）将拆卸下的零部件进行清洗，去除污垢。

（2）检查零部件是否存在损坏、磨损等情况，如有损坏，应及时更换。

（3）将清洗、检查后的零部件进行装配。

8. 底盘重新组装（1）将清洗、检查、装配后的底盘零部件重新组装。

（2）按照拆卸顺序，依次安装底盘零部件。

（3）检查底盘是否安装牢固，确保安全。

四、实验结果与分析通过本次实验，我们掌握了汽车底盘的拆装方法，了解了底盘各零部件的结构和工作原理。

以下是实验结果与分析：1. 传动系统：传动系统主要由传动轴、差速器、半轴等部件组成，负责将发动机的动力传递到车轮。

汽车底盘构造及拆装教案教学目标：1.了解汽车底盘的构造和作用；2.掌握汽车底盘的常见拆装方法；3.培养学生的动手操作能力和解决问题的能力。

教学重点：1.汽车底盘的构造和作用；2.汽车底盘的拆装方法。

教学难点：1.汽车底盘构造的拆装步骤；2.拆装过程中可能出现的问题及解决方法。

教学准备：1.实物车底盘或底盘模型；2.工具箱及常用工具。

教学过程：一、导入（5分钟）引入底盘构造的背景和重要性，解释底盘构造的作用以及拆装的目的和意义。

二、讲授（25分钟）1.底盘构造和作用（10分钟）1.底盘的组成部分：底盘框架、悬挂系统、传动系统、制动系统等；2.底盘的作用：支撑车身、传递动力、悬挂和减震、制动和转向等。

2.底盘拆装方法（15分钟）1.安全注意事项；2.拆装工具的准备；3.拆装步骤：a.确认拆装位置；b.卸下附件和部件；c.拆卸固定螺栓和螺母；d.拆卸和安装底盘相关部件；e.安装各部件时的关键环节和注意事项；f.调整和测试。

三、实践操作（30分钟）1.观看底盘拆装案例视频（10分钟）观看底盘拆装案例视频，了解拆装步骤和注意事项。

2.小组讨论及实践操作（20分钟）分小组进行讨论，根据观看的案例视频，模拟进行底盘的拆装操作。

四、总结（10分钟）1.总结底盘构造和拆装的重点内容；2.总结常见问题及解决方法。

五、作业（5分钟）要求学生在家中查找一种车型的底盘拆装方法，写出拆装步骤和注意事项。

六、板书设计-底盘构造及作用-底盘组成部分：底盘框架、悬挂系统、传动系统、制动系统等-底盘作用：支撑车身、传递动力、悬挂和减震、制动和转向等-底盘拆装方法-安全注意事项-拆装工具的准备-拆装步骤-确认拆装位置-卸下附件和部件-拆卸固定螺栓和螺母-拆卸和安装底盘相关部件-安装各部件时的关键环节和注意事项-调整和测试参考资料：1.汽车理论与维修教程，机械工业出版社。

2.汽车底盘维修与排障技巧，中国机械工业出版社。

汽车底盘拆装与维修实训指导书汽车工程系孙秀春编写2014.09.05目录安全生产注意事项............................................. - 1 - 实验项目一拆装维修常用工量具认识和使用 .................... - 4 - 实验项目二离合器的检修 ................................... - 16 - 实验项目三万向传动装置的检修 ............................. - 24 - 实验项目四驱动桥的检修 ................................... - 32 - 实验项目五四轮定位- 38 - 实验项目六车轮动平衡检测 ................................. - 40 - 实验项目七转向系机械部分检修 ............................. - 42 - 实验项目八悬架系统的维护 ................................. - 48 - 实验项目九盘式车轮制动器拆装检测与维护 .................... - 53 - 实验项目十 ABS常规检查..................................... - 55 -安全生产注意事项一、个人安全（一）眼睛的防护在汽车维修企业中，眼睛经常会受到各种伤害，如飞来的物体、腐蚀性的化学飞溅物、有毒的气体或烟雾等，但这些伤害几乎都是可以防护的。

常见的保护眼睛的装备是护目镜和面罩。

护目镜可以防护各种对眼睛的伤害，如飞来物体或飞溅的液体。

在下列情况下，应考虑佩戴护目镜：进行金属切削加工、用錾子或冲子铲剔、使用压缩空气、使用清洗剂等。

面罩不仅能够保护眼睛，还能保护整个面部。

如果进行电弧焊或气焊，要使用带有色镜片的护目镜或深色镜片的特殊面罩，以防止有害光线或过强的光线伤害眼睛。
