接地电阻限值
接地电阻限值是指在建筑物或设备中，接地电阻的最大允许值。
接地电阻是用来评估接地设施的电气性能，以确保安全操作和减少电击风险。
根据国际电工委员会（IEC）标准，以下是一些常见的接地电
阻限值：
- 在住宅和办公楼等建筑中，接地电阻一般应小于10欧姆。
- 在工业设备和电站等高压设备中，接地电阻限值通常较低，
一般要求小于1欧姆。
- 在医院和实验室等特殊场所，对接地电阻的要求可能更加严格，一般要求小于0.5欧姆。
需要注意的是，不同的国家和地区可能有不同的标准和要求，因此具体的接地电阻限值应根据当地的标准和法规进行确定。
建筑物电源入户重复接地的电阻值
建筑物电源入户重复接地的电阻值通常应符合以下要求：
1. 国内标准要求建筑物电源接地电阻不应大于4Ω，这是为了
确保接地系统能够可靠地将电流导向地面，以防止电气设备故障时的触电风险。
2. 国际标准IEC60364-4-41规定了不同类型建筑物的电源接地
电阻值。
例如对于住宅建筑，电源接地电阻应小于或等于
0.8Ω；对于公共建筑和商业建筑，电源接地电阻应小于或等于1Ω。
要达到这些要求，建筑物的电源接地系统必须正确设计和安装。
常见的接地方式包括金属接地体接地、接地线接地和自然接地等。
此外，电源入户处的接地电阻还受到土壤电阻和接地系统的质量等因素的影响。
因此，建筑物的电源接地系统应经过专业设计和检测，以确保接地电阻符合标准要求。

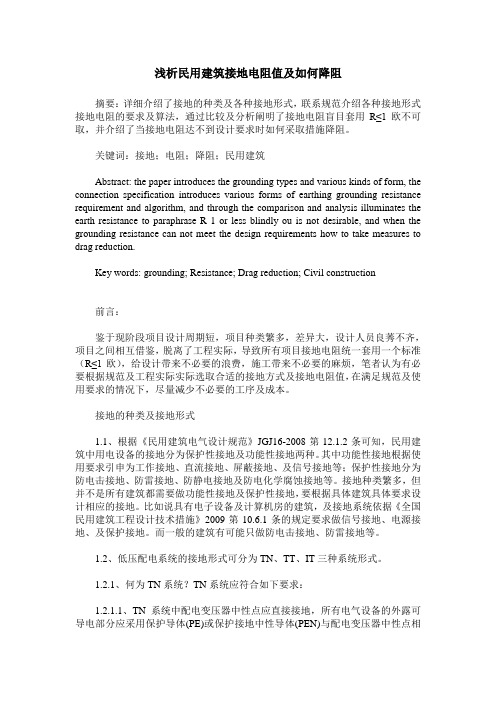

浅析民用建筑接地电阻值及如何降阻摘要：详细介绍了接地的种类及各种接地形式，联系规范介绍各种接地形式接地电阻的要求及算法，通过比较及分析阐明了接地电阻盲目套用R≤1欧不可取，并介绍了当接地电阻达不到设计要求时如何采取措施降阻。
关键词：接地；电阻；降阻；民用建筑Abstract: the paper introduces the grounding types and various kinds of form, the connection specification introduces various forms of earthing grounding resistance requirement and algorithm, and through the comparison and analysis illuminates the earth resistance to paraphrase R 1 or less blindly ou is not desirable, and when the grounding resistance can not meet the design requirements how to take measures to drag reduction.Key words: grounding; Resistance; Drag reduction; Civil construction前言：鉴于现阶段项目设计周期短，项目种类繁多，差异大，设计人员良莠不齐，项目之间相互借鉴，脱离了工程实际，导致所有项目接地电阻统一套用一个标准（R≤1欧），给设计带来不必要的浪费，施工带来不必要的麻烦，笔者认为有必要根据规范及工程实际实际选取合适的接地方式及接地电阻值，在满足规范及使用要求的情况下，尽量减少不必要的工序及成本。
接地的种类及接地形式1.1、根据《民用建筑电气设计规范》JGJ16-2008第12.1.2条可知，民用建筑中用电设备的接地分为保护性接地及功能性接地两种。
共用接地系统的接地电阻阻值
共用接地系统是指在一个建筑或设备中，多个电气系统共用同一个接地系统。
为确保电气设备的安全运行，共用接地系统的接地电阻阻值是非常重要的。
接地电阻阻值是指接地系统中电流通过的电阻值，阻值越小，接地效果越好，电气设备的安全性越高。
在确定共用接地系统的接地电阻阻值时，需要考虑以下几个因素： 1.土壤电阻率：土壤电阻率会影响接地系统的电阻阻值，不同土壤的电阻率不同。
2.接地体材料：接地体的材料对接地电阻阻值也有影响，铜材接地效果较好，而钢铁接地效果则相对较差。
3.接地体长度：接地体的长度也会影响接地电阻阻值，长度越长，阻值越小。
4.接地体的数量和布局：接地体的数量和布局也会影响接地电阻阻值，布局合理的接地系统阻值较小。
在实际工程中，通常采用测量法来确定共用接地系统的接地电阻阻值。
测量时需要使用接地电阻测试仪，在测试前需要将接地系统进行清洁和干燥处理，以保证测试结果的准确性。
总之，共用接地系统的接地电阻阻值是评估电气设备安全性的重要指标，需要在设计和使用中认真考虑和测量。
- 1 -。
接地电阻|共用接地|接地电阻值的确定从电气安全要求看，接地具有重大意义。
在进行接地设计时，首先必须根据不同的接地系统、不同的电力和通信设备、不同的建筑物环境及防雷分类，确定接地范围。
1．接地电阻值的确定确定接地电阻值的作用是使接地设计工作简化。
因为工作接地电阻值的决定，要考虑系统的稳定运行，系统免受外界干扰和防止对电气参数敏感设备的干扰，还要考虑到系统保护的可靠性。
保护接地电阻值的决定，要确保接触电压和跨步电压在安全范围以内或者能在规定时间内自动切断电源。
防雷用的接地电阻值要能使设备或建筑免受直击雷、感应雷和引入雷造成危险。
其它如防静电的接地电阻值、防止电磁干扰的接地电阻值都要能满足静电或电磁防护要求。
因此防雷规范、标准对接地电阻值进行了规定。
2．选用接地电阻时应注意的问题(l)接地电阻值是根据一定的条件所决定的数值，如条件不同，就不能采用。
如当变压器高低压侧采用共同接地时，接地电阻为1Ω。
决定这个数值的条件是：高压为不接地系统，且电容电流不超过30A。
如果高压侧是接地系统，或电容电流大于30A，这个1Ω的接地电阻就不能用。
如果变电所内已采取等电位措施，且能满足接触电压和跨步电压的要求，则接地电阻可以大于1Ω，如采用4Ω。
因此采用接地电阻时，首先应了解决定这个电阻值的条件，才不致导致危险。
(2)明确接地电阻的性质接地电阻有工频接地电阻和冲击接地电阻两种，同样是防雷用的接地电阻，作为防直击雷引下线的为冲击接地电阻，作为防感应雷用的接地电阻则为工频接地电阻，两者可以根据一定条件进行换算，但不可混淆。
(3)作为多种用途的接地电阻有些接地装置不仅作为工作接地，又作为保护接地，或既作保护接地，又作防雷和防静电接地。
在这些情况下，选用其中最小值作为该接地装置的电阻。
例如一般重复接地要求接地电阻力10Ω，而此重复接地又作防静电接地，一般防静电接地电阻要求为100Ω，即使有爆炸危险物体防静电接地电阻要求也只是30Ω，都大于重复接地所要求的接地电阻10Ω，则此接地装置的接地电阻选用10Ω。
浅谈影响接地电阻的常见因素和改进途径摘要：了解接地电阻的概念、接地种类，从接地电阻值过大造成的危害出发，根据防雷接地规范对具体类型接地电阻值的标准，简单分析引起接地电阻值大小的常见几个因素，提出相应的改进途径，达到改良接地电阻的目的，使电阻值符合规范要求。
关键词：接地电阻；常见因素；改进途径1、接地电阻及标准建筑避雷带、接闪器、均压环、引下线、电力系统的中性点、电气设备的外漏部分及装置的外导电部分由导体与大地相连称之为接地，常见有保护接地、防雷接地和工作接地等。
而接地电阻是指电流（雷电流或者故障电流）由接地系统经接地引下线、接地干线流入大地再经大地流向另一接地极扩散所遇的阻抗，包括接地系统本身的电阻、接地体与大地土壤的之间的接触电阻以及接地体之间大地的电阻或接地体到无限远处的大地电阻。
接地电阻值大小情况反映接地装置与“地”接触的是否良好，反应接地网规模。
概括起来接地电阻主要由接地线的电阻、接地体本身电阻、接地体与周围土壤的接触电阻及流散电阻组成；而流散电阻包括接地体与土壤的接触电阻和土壤自身电阻；一般来说前两种电阻与接地系统本身的几何尺寸有关，而且都用金属材料制作，本身电阻率很小，所以只要尺寸足够，对接地电阻值的影响甚微；故起决定作用的为接触电阻和流散电阻，接地极与土壤接触情况及土壤电阻率对这两个电阻值的大小产生直接影响。
如果接地网电阻过大，使雷击或其它形式的漏电流涌到接地网上，造成放电时间延长，不能及时泄放完冲击电流，造成设备损坏，使设备得不到保护；同时还会对人身安全造成极大危害。
2、影响接地电阻的因素电阻的计算公式为：R=ρL/S；从公式来看，接地电阻值的大小与电阻率成正比，与接地极（接地装置）的尺寸成反比。
就电阻计算公式本身而言，影响接地电阻值大小的因素电阻率和接地极尺寸，但实际上还有其他影响电阻值的情形。
2.1 接地极周围地质环境地质环境不同，土壤电阻率也会千差万别，而影响接地电阻大小的主要因素是土壤电阻率，且越接近接地极周围的土壤，所遇到的电阻越大。
共用接地系统的接地电阻阻值一、引言共用接地系统是现代电力系统中常用的一种接地形式，它能够有效地降低系统中的接地电阻并提高系统的安全性。
而共用接地系统的接地电阻阻值是评估其接地效果的重要参数，本文将详细讨论共用接地系统的接地电阻阻值及其相关内容。
二、共用接地系统概述2.1 共用接地系统的原理共用接地系统是指将多个电气设备的接地电阻通过导线相连接，并与接地网连接在一起，形成一个共同的接地系统。
这种接地方式可以有效地减小各个设备的接地电阻，提高接地的安全性。
2.2 共用接地系统的构成共用接地系统由多个接地电极组成，每个接地电极由地下埋设的接地体和直接与接地体相连的接地导线组成。
接地导线将各个接地电极连接在一起，并与接地网连接。
2.3 共用接地系统的优势共用接地系统相比传统的单个设备独立接地的方式，具有以下优势：1.降低接地电阻：共用接地系统能够将各个设备的接地电阻相互联接，从而减小整体的接地电阻。
2.提高安全性：共用接地系统能够有效地将接地电阻降低到较低的水平，降低触电风险，提高系统的安全性。
3.减少投资成本：共用接地系统可以减少设备的接地电极数量和长度，降低了材料和施工的成本。
三、共用接地系统的接地电阻计算方法3.1 理论计算方法共用接地系统的接地电阻可以通过一些理论计算方法进行估算，例如：1.电阻相加法：将各个接地电极的电阻进行相加，得到共用接地系统的总电阻。
2.等效接地电极法：将共用接地系统等效为一个接地电极，并使用等效接地电极的计算方法来计算接地电阻。
3.2 测量方法为了更准确地获得共用接地系统的接地电阻阻值，可以使用一些专业的测试仪器进行测量，例如：1.地阻测试仪：可以用来测量接地电极的电阻值，并计算出共用接地系统的接地电阻。
2.地电阻率仪：可以通过测量地下的电阻率分布，来推算出共用接地系统的接地电阻。
四、共用接地系统的接地电阻阻值的影响因素4.1 接地电极的形状和材料接地电极的形状和材料会直接影响接地电极的导电性能和电阻值。
共用接地体接地电阻要求共用接地体是电力系统中常用的接地方式，其接地电阻的大小直接关系到电力系统的安全、可靠运行。
因此，对于共用接地体接地电阻的要求非常高，以下将详细介绍共用接地体接地电阻的要求，帮助大家更好地了解其相关知识。
首先，关于共用接地体接地电阻，我们需要了解的是其定义。
共用接地体即多个电器用一个接地体接地，而接地电阻则是指接地体与大地之间的电阻值。
通常情况下，接地电阻越小，就表示电器的接地性能越好。
在电力系统中，共用接地体的接地电阻要求一般为4Ω以下，这是因为只有在这样的条件下，电力系统才能够保持其良好的接地电性能，防止电压过高、电流过大等问题的发生。
其次，关于共用接地体接地电阻的检测，我们需要知道的是其具体检测方法。
一般情况下，检测共用接地体的接地电阻需要使用专用仪器，如接地电阻测试仪等。
具体操作步骤包括：将测试仪的两个测试钳夹于接地体的接地端和电气设备的接地线上；开启测试仪，使其进行测试；测试完成后，将测试结果记录于测试报告中。
需要注意的是，在进行测试时，应选择干燥、不易产生腐蚀的场地，并严格按照检测规范进行操作，以确保测试结果的准确性。
最后，让我们谈谈共用接地体接地电阻的维护。
作为电力系统中重要的接地方式之一，共用接地体接地电阻的维护工作同样非常重要。
一般情况下，应该每年对接地电阻进行一次检测，并根据测试结果进行必要的修复和维护工作。
此外，在使用过程中，还需要定期检查接地体的连接、接地线的接头等，并及时进行维护和更换，以确保电力系统的正常运行和安全使用。
以上，就是共用接地体接地电阻要求的相关介绍。
总之，共用接地体接地电阻的要求非常严格，我们需要认真对待，并进行专业的检测和维护工作，以确保电力系统的正常运行和安全使用。
