断面图画法断面图是将物体截面部分用平面图的形式表现出来的图形，在建筑、机械、电子等领域中广泛使用。
断面图能够更好地展示物体的内部结构及组成部分，使得人们更好地了解物体的构成和性质，有利于研究、设计和制造物体。
断面图的画法根据不同的需要和方法而各有不同，但总体上都有一些基本步骤和要点。
下面将对断面图的画法进行详细介绍。
一、选择适当的视图和位置画好一张合适的断面图，需要首先选择适当的视图和位置。
一般来说，选择最具指示性的截面，即使物体内部的构造更加清晰地呈现出来。
在选择截面时，要综合考虑物体内部的构造和外部形状，尽量从最具有代表性的区域进行截面。
确定选择了适当的截面后，就可以将截面位置标在物体的三维视图上，以便以后的绘图。
此时需要注意的是，截面位置必须在物体的平面内，而且不能截到物体的小细节部分，否则会影响整张图的显示效果。
二、绘制物体的基本轮廓选择了截面位置后，需要在画布上绘制出物体的基本轮廓。
绘制轮廓应按照视图的方向进行，首先绘制侧面视图和俯视图，再根据需要进行丰富。
绘制侧面视图时将物体的长宽高等比例缩放，并按比例绘制出物体的长宽高三条线，这三条线构成了物体的立体外轮廓。
如果需要添加其他线条，如轮廓线、标识标志等，则可以根据需要进行调整。
当侧面视图绘制完成后，需要绘制俯视图。
俯视图是在侧面视图的基础上进行旋转和调整，使之能够清晰显示物体在俯视角度下的外观轮廓。
俯视图的轴线需要平行于画布上方。
三、添加内部结构细节完成物体的基本轮廓后，需要细化各部分的内部结构细节。
这些细节部分类似于物体的刨片图（即局部剖面图），展示物体的内部结构，可以分为两种类型：构造细节和功能细节。
不同部位的内部细节应该按一定顺序进行添加，以确保细节的完整性和一致性。
构造细节包括物体内部各部分的构造、组装和固定细节。
这些细节通常使用横截面来进行展示。
在添加构造细节时需要注意，尽量使用标准化的图符表示，使用纡线标示代表物体内部构造的实体部分，使用箭头标示物体内部构造的空气部分。
断面图

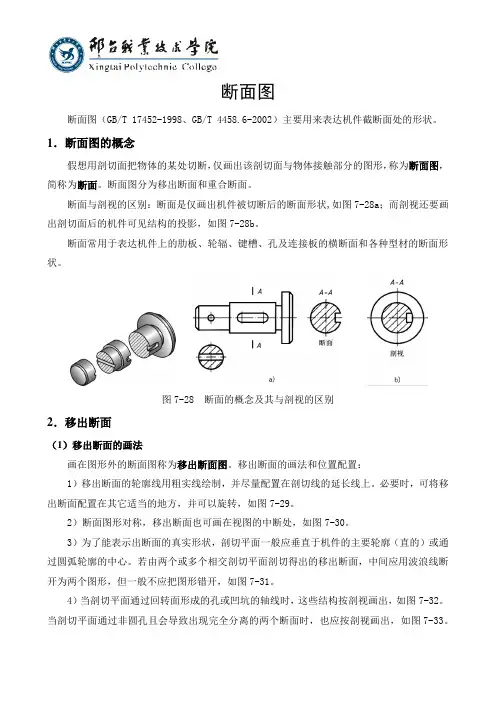

断面图（GB/T 17452-1998、GB/T 4458.6-2002）主要用来表达机件截断面处的形状。
1．断面图的概念
假想用剖切面把物体的某处切断，仅画出该剖切面与物体接触部分的图形，称为断面图，简称为断面。
断面图分为移出断面和重合断面。
断面与剖视的区别：断面是仅画出机件被切断后的断面形状,如图7-28a ；而剖视还要画出剖切面后的机件可见结构的投影，如图7-28b 。
断面常用于表达机件上的肋板、轮辐、键槽、孔及连接板的横断面和各种型材的断面形状。
图7-28 断面的概念及其与剖视的区别 2．移出断面
（1）移出断面的画法
画在图形外的断面图称为移出断面图。
移出断面的画法和位置配置：
1）移出断面的轮廓线用粗实线绘制，并尽量配置在剖切线的延长线上。
必要时，可将移出断面配置在其它适当的地方，并可以旋转，如图7-29。
2）断面图形对称，移出断面也可画在视图的中断处，如图7-30。
3）为了能表示出断面的真实形状，剖切平面一般应垂直于机件的主要轮廓（直的）或通过圆弧轮廓的中心。
若由两个或多个相交剖切平面剖切得出的移出断面，中间应用波浪线断开为两个图形，但一般不应把图形错开，如图7-31。
4）当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构按剖视画出，如图7-32。
当剖切平面通过非圆孔且会导致出现完全分离的两个断面时，也应按剖视画出，如图7-33。
