ABB XE系列电磁流量计使用概况

ABB电磁流量计操作部分说明操作部分是ABB电磁流量计使用过程中最关键的部分，下面将详细介绍ABB电磁流量计的操作步骤：1.开始操作之前，首先确保电磁流量计与管道连接牢固，并且电源和信号线接线正确。

2.打开电磁流量计的电源开关，并且选择合适的显示模式（如流量显示、总量显示等）。

3.进入参数设置界面，根据实际需求设置合适的参数，例如管道内径、流体属性、输出信号类型等。

4.如果需要进行零点和量程校正，可以通过相应的菜单选项进行设置。

通常情况下，电磁流量计出厂时已经进行过校准，一般不需要再次校准。

5.在测量过程中，如果需要改变显示模式或者查看历史数据，可以通过按键或者触摸屏等方式进行操作。

6.在使用过程中，需要定期检查电磁流量计的工作状态。

通常情况下，电磁流量计会提供故障报警功能，当出现异常时会自动显示相应的故障信息。

7.如果需要停止测量，可以通过关闭电磁流量计的电源开关来实现。

8.在维修和保养电磁流量计时，必须先切断电源，并按照使用说明书的要求进行操作。

在使用ABB电磁流量计时，需要注意以下几点：1.选择合适的电磁流量计型号和规格，根据实际需求确定测量范围和准确度。

2.定期检查电磁流量计的工作状态，确保其正常运行。

3.避免电磁流量计长时间暴露在高温、高湿度、强腐蚀等恶劣环境中。

4.防止电磁流量计受到机械冲击和振动。

5.避免电磁流量计接触强磁场和强电场。

6.定期清洁电磁流量计的传感器和管道，避免污物堵塞和影响测量精度。

总之，ABB电磁流量计具有使用方便、测量精度高、可靠性强等优点，在各个领域得到广泛应用。

在操作时，需要按照使用说明书的要求进行操作，并定期检查和维护，以确保其正常运行和准确测量。

ABB电磁流量计--调校规程ABB电磁流量计----调校规程ABB电磁流量计------调校规程厂家:德国ABB公司经销商:河北承德科海( 东胜 )公司型号:COPA-XE1-MAzzjfjG-XE一、表头外形外部EPROMM表头磁感应器DATA键 C/CE键STEP键ENTER键【表头说明:】1、 ABB电磁流量计有三个功能键:DATA键;STEP键;C/CE键;其中DATA键与STEP键同时按下，为ENTER键。

2、 STEP键------向上键，表示菜单页的正向滚动;3、 DATA键------向下键，表示菜单页的反向滚动;4、 ENTER键----回车键，与实际中所使用回车有很大的区别;此处我们使用时，多是为了确认所有已执行过的组态，而切换至运行画面，或切换至组态画面。

我们在确认所做的每一个组态步骤时，所用的回车是STEP键与DATA键同时按下或按住STEP键3秒以上，直至屏显闪烁放开按键即可确认;ENTER键也用作打开或关闭保护程序，此处ENTER键用作修改参数的取值和接受新的值或进行选择;ENTER操作只在按下10秒内有效，如果10秒期间没有新的输入则转换器仅显示原来的值。

5、 Prog Profection ( 程序保护 ) -----按(ENTER键)，输入程序保护代码，关闭程序保护即可对参数进行修改。

程序保护代码的出厂黙认设置为“0”;所有操作进行完后，应打开程序保护，对参数进行保护。

二、调校过程1、在ABB旋进、涡街流量计、电磁流量计中，如果想要进行累积量清零或对空管时的零点进行调整等高级设置，则需要特殊操作，具体如下:a、在参数prog level层，按enter进入，出现locked(在正常情况下，此项应处于锁定状态，按enter键解除锁定;同时，按上、下翻页键，找到此参数(prog level)的第三项，即servers项，按enter，此时，出现enter code(进入口令)，- 1 -ABB电磁流量计----调校规程按enter，出现进入输入项，输入4000，确认即可解除servers保护，这样，就可以解除程序保护(prog project),程序菜单中会多出很多选项，其中之一是累积量允许清零了，进行累积清零操作即可)若在空管情况下，流量计仍然有瞬时流量值，说明流量计的零点有了飘移，修b、正操作如下:把一个万用表串联入流量计回路，测量在空管时的电流值(eg:4.1mA)，在进行完a操作(即解除了servers保护情况下)后，上、下翻页，找到adject 4mA选项，按enter进入参数，此时，表显示4mA(输出4mA)再按enter进入下一层，显示4mA(当回路电流为4mA时，我们就是要修正此值) ，按enter进入，表头显示、要求输入(即我们要多少时，表头的输出为4mA)，我们把此时的回路电流(4.1mA)当作新的零点值输入，并确认，则新的回路电流变为4.0mA。

α∅∅∅图18 COPA-XE “i”或“e”接线图 电气连接区“e”型分类2G 区(分区1)注意1）：转换器壳体连接到等电位点PA，该等电位点必须具有接地功能，接地点PE可以不接。

COPA-XE “i”或“e”输出接线图DE27..或DE47.测试电压U T = 60V1） 工程单位脉冲输出，无源，脉宽可设为0.1-2000 ms。

端子：V8，V9脉冲系数可选，脉冲宽度可设定为0.1-2000 ms，频率最高5 kHza）连接到本安回路，最大值为：U i = 15 V，I i = 30 mA，P i = 115 mW，Ci：2.4nF，Li：0.17mH防爆类型：Ex emdib II CT3～T6连接到DIN 19234开关放大器，推荐设计是NAMURb）连接到非本安回路，0 V ≤ U CEL ≤ 2V，16V ≤ U CEH ≤ 30V0 mA ≤ I CEH ≤ 0.2 mA，2 mA ≤ I CEL ≤ 220 mA出厂组态为设计b）（标准组态）设计a）跳线选择见第33页图。

2） 触点输出，无源，光耦端子：G2，P7下列功能可通过软件选择：系统监测，空管监测，正向/反向，上报警，下报警，流向信号a）连接到本安电路，最大值为：U i = 15 V，I i = 30 mA，P i = 115 mW，Ci：2.4nF，Li：0.17mH防爆类型：Ex emdib II CT3～T6连接到DIN 19234开关放大器，推荐设计是NAMURb）连接到非本安回路，“开” 0 V ≤ U CEL ≤ 2V， 20 mA ≤ I CEL ≤ 220 mA“关”16V ≤ U CEH ≤ 30V ， 0 mA ≤ I CEH ≤ 0.2 mA， 出厂组态为设计b）（标准组态）设计a）跳线选择见第33页图。

3） 触点输入，无源，光耦端子：G2，X1。

下列功能可通过软件选择：外控回零，累积器外控回零，累积器外控停止。

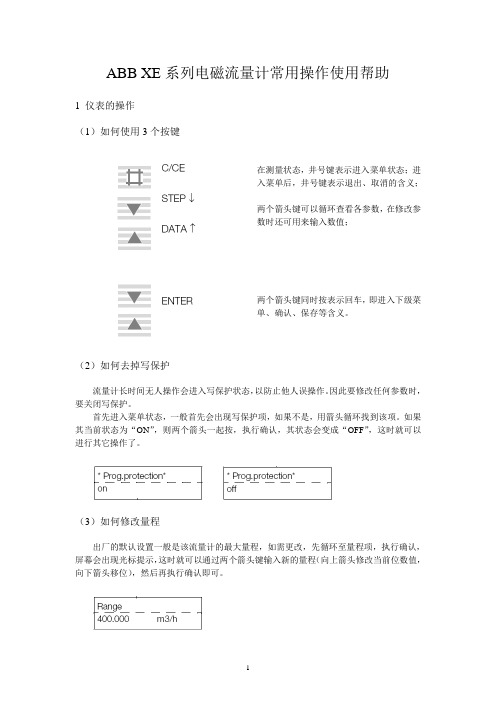

ABB XE系列电磁流量计常用操作使用帮助1 仪表的操作（1）如何使用3个按键在测量状态，井号键表示进入菜单状态；进入菜单后，井号键表示退出、取消的含义；两个箭头键可以循环查看各参数，在修改参数时还可用来输入数值；两个箭头键同时按表示回车，即进入下级菜单、确认、保存等含义。

（2）如何去掉写保护流量计长时间无人操作会进入写保护状态，以防止他人误操作。

因此要修改任何参数时，要关闭写保护。

首先进入菜单状态，一般首先会出现写保护项，如果不是，用箭头循环找到该项。

如果其当前状态为“ON”，则两个箭头一起按，执行确认，其状态会变成“OFF”，这时就可以进行其它操作了。

（3）如何修改量程出厂的默认设置一般是该流量计的最大量程，如需更改，先循环至量程项，执行确认，屏幕会出现光标提示，这时就可以通过两个箭头键输入新的量程（向上箭头修改当前位数值，向下箭头移位），然后再执行确认即可。

（3）如何修改毫安输出类型出厂的默认设置一般是4－20mA。

如需更改，先循环至电流输出菜单，执行确认，看到电流输出项，再确认，屏幕右下有光标提示时可以用箭头键修改输出类型，然后再确认即可。

（4）如何修改屏幕显示如果需要更改屏幕显示的内容，先循环至显示菜单，确认进入，其中可以调节4个内容。

1st line中可选择一个参数作为第一行显示内容；2st line中可选择一个参数作为第二行显示内容；1st line multipl. 中可选择一个参数作为第一行交替显示内容，如不要交替请把其值设为“OFF”；2st line multipl. 中可选择一个参数作为第二行交替显示内容，如不要交替请把其值设为“OFF”；可选择的参数包括瞬时流量、累积流量（正、反向）、柱状图、百分比值、流量计位号等。

（5）如何查看流量计系数流量计的工作系数由标定得出，不可随意更改。

但用户可在传感器菜单中查看该系数并与传感器铭牌对照，以确认流量计工作在正确系数下。

XE电磁流量计的系数由“Cs”和“Cz”两个系数构成，在铭牌上可以找到。

ABB电磁流量计操作部分说明1.开机：将仪表接通电源后，会显示出一系列参数和状态信息。

在系统初始化完成后，电磁流量计进入待机状态，此时可以开始进行操作。

2.系统设置：电磁流量计有多种参数可以设置，包括单位设置、通信设置、报警设置等。

通过菜单或按键操作，可以进入设置界面进行相关参数的设置。

3.测量参数设置：根据具体的应用需求，可以设置一些测量参数，如流速的量程、测量范围、输出信号等。

这些参数设置的正确与否对于测量结果的准确性有着重要影响。

4.中心频率设置：电磁流量计的中心频率可以根据介质的电导率来进行设置，具体操作是通过菜单或按键进入中心频率设置界面，然后选择适合的频率。

5.清零和校准：电磁流量计在使用前，需要进行清零和校准操作。

清零是指将仪表内部的各项参数都清零，使得测量结果和实际流量相对应。

而校准则是根据测试标准，对仪表进行校准调整，以确保测量结果的准确性。

6.数据显示和记录：电磁流量计通常会配备液晶显示屏，可以实时显示测量结果和相关参数。

一般还可以通过通信接口将数据传输到计算机或其他设备上进行记录和分析。

7.报警功能：电磁流量计一般会有报警功能，当流速或流量超出设定的范围时，会自动提醒操作人员。

可以通过设置上下限报警值，实现流量异常时自动报警。

8.维护和保养：电磁流量计需要定期进行维护和保养，包括清洁仪表表面、检查传感器和线路的连接情况、更换电池或电源等。

这些操作可以延长仪表的使用寿命，并保证测量的准确性。

总之，ABB电磁流量计的操作部分是一个关键的环节，它包括了开机、系统设置、测量参数设置、中心频率设置、清零和校准、数据显示和记录、报警功能以及维护和保养等操作。

正确的操作可以确保仪表的正常工作，并提供准确的测量结果，为工业生产提供了可靠的支持。

ABB流量计产品介绍ABB（ASEA Brown Boveri）是一家全球领先的工业自动化和电力技术公司，致力于开发和制造各种先进的流量计产品，以满足不同行业的流量测量需求。

ABB流量计产品的特点包括高精度、可靠性、可定制化、易于安装和操作，广泛应用于石油和化工、造纸、食品和饮料、制药、电力等多个行业。

一、ABB流量计产品分类1. 电磁流量计（Electromagnetic Flowmeter）：电磁流量计采用电磁感应原理，通过测量介质中电磁感应产生的电动势来计算流量。

ABB的电磁流量计具有可调节的精度、稳定性强、对介质的要求较低等优点。

同时，该产品还提供了多种型号和规格，以满足不同流量范围和管径的应用需求。

2. 涡街流量计（Vortex Flowmeter）：涡街流量计采用涡街脉动信号与流体的速度成正比的原理测量流量。

ABB的涡街流量计具有高精度、广泛的应用范围、可靠性强等特点。

该产品适用于液体和气体的流量测量，并且可以在恶劣的工作环境下稳定工作。

3. 超声波流量计（Ultrasonic Flowmeter）：超声波流量计是利用超声波在流体中传播速度的差异来进行流量测量的一种设备。

ABB的超声波流量计具有非接触式测量、无压力损失、测量准确度高等优点。

该产品可适用于各种粘度、温度和压力的流体测量。

4. 旋翼流量计（Rotameter）：旋翼流量计是利用浮子在管道中的位置变化与流体流速成正比的原理来测量流量的一种设备。

ABB的旋翼流量计结构简单，操作方便，可适用于液体和气体的测量，并且适用于小流量和高温的特殊情况。

5. 直管式流量计（Orifice Flowmeter）：直管式流量计是通过孔板、锥形孔板或环形孔板等装置，在管道内形成局部的压降，从而计算出流体流量的一种测量设备。

ABB的直管式流量计具有结构简单、精度高、使用方便等特点。

该产品适用于高温、高压和腐蚀性介质的流量测量。

二、ABB流量计产品特点1.高精度：ABB流量计产品采用先进的测量技术和精密的传感器，能够实现高精度的流量测量，并保证测量结果的可靠性和准确性。

ABB电磁流量计操作部分说明操作ABB电磁流量计的步骤如下：1.准备工作在操作ABB电磁流量计之前，需要进行一些准备工作。

首先，检查电磁流量计的电源是否正常，确保仪器能够正常工作。

其次，检查仪器的安装是否正确，保证其与管道的连接紧密，并且管道内没有杂质和气泡。

最后，检查电磁流量计的传感器是否清洁，避免传感器受到污染而影响测量准确度。

2.配置参数在使用ABB电磁流量计进行流量测量之前，需要进行参数配置。

依据具体的应用需求，设置相关参数，如流量单位、测量范围和输出格式等。

这些参数可以通过电磁流量计上的操作面板进行配置，也可以通过连接到计算机的软件进行设置。

3.校准校验完成参数配置后，需要对ABB电磁流量计进行校验。

校验主要是确保仪器的测量准确度。

校验一般分为定期校验和现场校验两种。

定期校验是按照一定时间间隔进行的，通常需要调用专业的校验仪器。

现场校验是在使用过程中进行的，可以通过对比多个仪器的测量结果来判断是否需要修正校验。

4.流量测量当进行流量测量时，打开仪表读数，在操作面板中选择相应的功能菜单。

然后，将被测流体通过电磁流量计，并利用电磁感应原理进行测量。

电磁流量计会生成相应的电信号，显示在仪表的读数面板上。

用户可以根据需要，选择输出方式，如模拟信号输出或数字信号输出，来获得流量测量结果。

5.维护保养在使用ABB电磁流量计过程中，需要进行定期的维护保养工作，确保仪器的正常运行。

维护保养主要包括清洁传感器、校正参数、检查电源和连接线路等工作。

同时，需要定期检查仪器的工作状态，如检查仪表读数是否正常、传感器是否受损等。

如发现异常情况，需要及时进行维修或更换部件。

总结：通过上述步骤，可以实现对ABB电磁流量计的操作。

在操作过程中，需要注意仪器的准备工作、参数配置、校准校验、流量测量和维护保养等方面。

正确操作ABB电磁流量计，能够准确测量流体流量，并保持仪器的长期稳定运行。

ABB流量计操作说明XE电磁流量计设置步骤:(1)通电后,按”#”,进入总菜单,按”▼”或”▲”翻页翻到” prog.protectionon”按住”▲”3秒钟进入,然后按”▼”或”▲”选择,”off”,再按住”▲”3秒确认.(2)按”▼”或”▲”翻到”cede number ****”, 按住”▲”3秒,输入:4000,再翻到”prog prot code 0”,输入4000.(3)按”▼”或”▲”翻到”submenu primary”,按住”▲”3秒进入,确认管径,CZ、CS的值，如管径不对应传感器，按“#”返回上一层菜单后，按”▼”或”▲”翻到重新出现“submenu primary”,进入后出现“metersize ***mm **in”按住”▲”3秒进入,在右下角出现“***mm**in_”,再按”▼”或”▲”修改为相应的口径。

然后按“▲”3秒确认。

(4)修改口径后，再按”▼”或”▲”翻到“store data in extomal EEPROM”按住”▲”3秒进入,出现“YES？”就再按住”▲”3秒进行确认保存。

(5)修改单位、量程,翻页翻到”submenu unit”，按住”▲”3秒进入，选择所需单位，按“#”返回上一层菜单，然后翻到“RANGE **** m3/h”,按”▼”或”▲”选择所需的量程，然后按”▲”3秒确认。

按“#”返回上一层菜单，再按”▼”或”▲”翻到“store data in extomal EEPROM”按住”▲”3秒进入,出现“YES？”就再按住”▲”3秒进行确认保存。

(6)按”▼”或”▲”翻页到”submenu detectore pipe”,空管检测，按住”▲”3秒进入，出现“detextore pipe on/off”将其改为“ON”，然后按”▼”翻到“Adiust Detertorepipe”空管检测调整。

按住”▲”3秒进入, 然后按”▼”或”▲”修改其数值“Adiust2000:,改为2000左右，然后按”▲”3秒确认。
