施工图设计文件的审查制度一、编制依据中华人民共和国××26号令《××建设工程勘察设计管理办法》、《建设工程质量管理条例》。

二、编制目的审查设计文件是基本建设程序的重要环节。

进行设计文件审查，可熟悉设计内容，了解设计意图，设计标准，同时结合现场调查和施工实际，发现图纸中存在的差、错、漏和不合理部分，避免设计失误，提高设计质量。

三、施工图审查流程施工图会审在施工图下发后尽快进行。

由各项目总工程师主持，主要专业工程技术人员（工程部、安质部及各分部的专业人员）及其他相关单位参加。

1、施工图审查要依据设计院提供的施工图设计采用国内设计标准、规范、规定以及参考国际上成熟、可靠、安全和先进的标准、规范情况说明；提供上阶段设计文件、审查意见；提供施工图设计原则、各专业设计要点、技术要求、质量计划及保证措施等；提供地质勘察报告等基础性设计资料。

2、所有参加审查的人员主要从执行××初步设计审查意见、设计单位采用设计标准及技术措施的一致性、设计输入资料、专业接口设计、设计输出资料等方面进行审核。

3、所有参加审查的人员对关键项目利用国外技术标准、规范进行独立审核；针对施工图设计制定出系统保证方案。

4、各项目部把审核结果上报指挥部，由指挥部总工签署意见后向业主提报施工图审核咨询报告，由业主根据咨询意见要求设计单位修改、优化施工图设计。

四、施工设计文件审查的主要内容1、图纸审批签认手续是否齐全；是否符合现行有关法规、制度的规定；是否无证设计或越级设计。

地质勘探资料是否齐全。

2、图纸与说明文件是否完整，是否与图纸目录相符。

3、施工图纸说明文件中指定使用的规范、规程、标准图册是否现行有效。

4、是否与征(租)地、拆迁、交通疏导等方案相冲突。

5、图纸是否满足设计基本条件的要求(抗震设防烈度、风雪压值、防火等级等)。

6、新旧工程之间的衔接是否吻合；施工过渡是否可能，除按图纸检查外，还应按现场实际情况校核。

建设工程施工图审图一、建设工程施工图审图的概念和意义建设工程施工图是建筑施工过程中的重要一环，它是建筑设计方案的具体实施方案和建设用地建设项目的现场实施图纸。

建设工程施工图审图指的是对建设工程施工图纸进行审查和审核，以确定图纸的技术规范和施工要求的合理性、准确性，保障施工质量，确保施工按照图纸的要求进行。

建设工程施工图审图的意义在于保障施工质量，确保施工按照设计要求进行，防止在施工过程中出现因施工图纸不合理或错误而导致的质量问题和施工事故。

同时，通过审图可以及时发现并纠正施工图纸中存在的缺陷和问题，保障建设工程的安全可靠和工程质量。

二、建设工程施工图审图的基本内容和要求1.审图范围建设工程施工图审图的范围一般包括建筑结构、设备安装、给排水、供暖通风、电气、照明、消防等专业图纸，需要对各个专业的图纸进行全面审查。

2.审图内容（1）技术要求和规范：对施工图纸中的技术要求和规范进行的审查，包括建筑结构设计规范、建筑材料选用、施工工艺、施工质量要求等。

（2）设计图纸的准确性和合理性：对施工图纸中的设计尺寸、剖面、结构强度等内容进行核对，确保图纸的准确性和合理性。

（3）施工材料和构件的选用标准：对施工图纸中所用到的施工材料和构件进行核查，确保其符合国家相关标准和规范。

（4）施工工艺和施工方法：对施工图纸中的施工工艺进行审核，确定施工方案是否合理、可行。

3.审图要求（1）审图应由具有相应专业资质和经验的工程技术人员进行。

（2）审图应严格按照建设工程相关规范和标准进行。

（3）对于审图中发现的问题和缺陷，要给出具体合理的修改意见，确保图纸的合理性和准确性。

三、建设工程施工图审图的流程和要点1. 施工图设计阶段在建设工程施工图设计阶段，建设单位应当组织相关专业技术人员对施工图进行初审，对图纸的准确性、合理性进行核对和审核，并针对可能存在的问题和缺陷提出修改意见。

2. 施工图编制阶段在建设工程施工图编制阶段，审图工作应当由建设单位或其他具有审图资质的机构组织进行，对施工图进行全面细致的审查和核对，确保施工图纸的准确性、合理性和安全性。

建立单位办理施工图审查流程和所需材料清单一、建筑、市政工程勘察前置审查所需材料如下：〔〕、建立单位取得工程编码后，勘察单位在勘察设计合同备案系统登记并经审核通过。

报审时提交已备案的勘察合同和人员备案表原件与复印件〔复印件加盖建立单位公章；如为外地勘察单位，按规定出具相关核验手续材料；已备案表人员应与勘察报告上签字的人员一致。

工程建立科：〕〔〕、勘察院出具的建立工程岩土工程勘察成果报告份{勘察报告需胶装；加盖最新的市工程勘察土工试验专用章〔勘察单位没有市工程勘察土工试验专用章的需在委托一级资质的土工试验室盖章〕、勘察院出图章、注册岩土师章；勘察人、专业负责人、校对人、工程负责人、审核人等人员应打印并签字}〔〕、岩土设计报审表一份〔勘察院填写并加盖建立单位公章、法定代表人盖章〕、勘察概况登记表一份〔应打印并加盖勘察院公章〕〔〕、施工图勘察文件原始资料〔勘察院提供，详见附件一〕〔〕规划批准的建立工程规划设计方案审核意见书的原件与复印件〔复印件上需加盖建立单位公章；方案应与勘察报告上面的建筑物位置、围、层数一致。

规划技术科：〕〔〕勘察上每个建筑物的面积，层数，高度、最大跨度打印份〔并加盖建立单位公章〕〔〕费用〔如果是学校校安工程和拆迁安置房工程工程需提供立项批文〕〔〕审查意见回复及相应的变更一式四份。

〔回复上需加盖公章及注册师章，变更上加盖出图章、注册师章、设计人、校对人，审核人及相关人员签字。

勘察回复直接送至市审图办〕二、建筑工程施工图设计审查所需材料：〔〕规划批准的建立工程规划设计方案审核意见书的原件与复印件〔复印件上需加盖建立单位公章、方案应与图纸上面的建筑物位置、围、层数一致规划技术科：〕〔〕工程勘察前置审查合格证原件及复印件〔复印件上加盖建立单位公章〕及份审查合格盖章的工程勘察报告〔如果是以前审查的勘察报告还需提供经备案的勘察合同及备案表的复印件，加盖建立单位公章〕；〔〕建立单位取得工程编码后，设计单位在勘察设计合同备案系统登记并经审核通过。

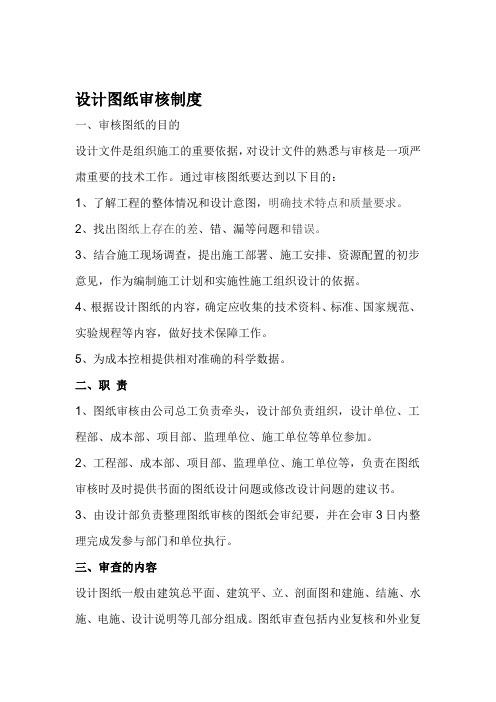

设计图纸审核制度一、审核图纸的目的设计文件是组织施工的重要依据，对设计文件的熟悉与审核是一项严肃重要的技术工作。

通过审核图纸要达到以下目的：1、了解工程的整体情况和设计意图，明确技术特点和质量要求。

2、找出图纸上存在的差、错、漏等问题和错误。

3、结合施工现场调查，提出施工部署、施工安排、资源配置的初步意见，作为编制施工计划和实施性施工组织设计的依据。

4、根据设计图纸的内容，确定应收集的技术资料、标准、国家规范、实验规程等内容，做好技术保障工作。

5、为成本控相提供相对准确的科学数据。

二、职责1、图纸审核由公司总工负责牵头，设计部负责组织，设计单位、工程部、成本部、项目部、监理单位、施工单位等单位参加。

2、工程部、成本部、项目部、监理单位、施工单位等，负责在图纸审核时及时提供书面的图纸设计问题或修改设计问题的建议书。

3、由设计部负责整理图纸审核的图纸会审纪要，并在会审3日内整理完成发参与部门和单位执行。

三、审查的内容设计图纸一般由建筑总平面、建筑平、立、剖面图和建施、结施、水施、电施、设计说明等几部分组成。

图纸审查包括内业复核和外业复核。

、内业复核1．内业复核主要寻找差、错、漏等问题和错误。

(1)审查施工图的张数、编号与图纸目录是否相符。

(2)施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。

(3)平面图所标注坐标、绝对标高与总图是否相符。

(4)复核工程各部位的平面几何尺寸、高程、坐标及所用材料标准是否正确合理。

2、外业复核外业复核主要是对照图纸查看核对现场原地面、构造物原地面、工程地质、征地拆迁、大、小临工程、构造物设置的位置、规模、数量等情况。

四、审查方法设计图各部分内容各自独立又相互联系，在图纸审查时应把各部分结合起来，整体地了解工程全貌，该工作由公司总工负责统一协调。

1、审查图纸时，首先仔细阅读设计说明。

在设计说明中，设计者一般对总体设计思想、设计标准、设计中的难点重点、设计图各部分之间的关系、施工人员应注意的问题等做了简明扼要的阐述，在审图时要引起足够重视。

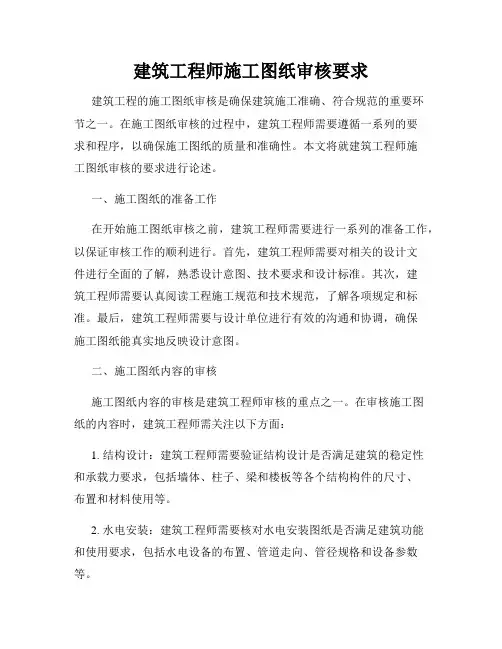

建筑工程师施工图纸审核要求建筑工程的施工图纸审核是确保建筑施工准确、符合规范的重要环节之一。

在施工图纸审核的过程中，建筑工程师需要遵循一系列的要求和程序，以确保施工图纸的质量和准确性。

本文将就建筑工程师施工图纸审核的要求进行论述。

一、施工图纸的准备工作在开始施工图纸审核之前，建筑工程师需要进行一系列的准备工作，以保证审核工作的顺利进行。

首先，建筑工程师需要对相关的设计文件进行全面的了解，熟悉设计意图、技术要求和设计标准。

其次，建筑工程师需要认真阅读工程施工规范和技术规范，了解各项规定和标准。

最后，建筑工程师需要与设计单位进行有效的沟通和协调，确保施工图纸能真实地反映设计意图。

二、施工图纸内容的审核施工图纸内容的审核是建筑工程师审核的重点之一。

在审核施工图纸的内容时，建筑工程师需关注以下方面：1. 结构设计：建筑工程师需要验证结构设计是否满足建筑的稳定性和承载力要求，包括墙体、柱子、梁和楼板等各个结构构件的尺寸、布置和材料使用等。

2. 水电安装：建筑工程师需要核对水电安装图纸是否满足建筑功能和使用要求，包括水电设备的布置、管道走向、管径规格和设备参数等。

3. 室内装修：建筑工程师需要审查室内装修图纸是否满足设计要求和安全标准，包括墙面装饰、地面铺装、吊顶和照明等。

4. 环境工程：建筑工程师需要检查环境工程图纸是否满足环境要求，包括通风设备、给排水系统和消防设施等。

5. 施工工艺：建筑工程师需要核对施工工艺图纸是否符合施工要求和规范，包括施工顺序、工艺流程和施工配图等。

三、施工图纸审查的程序施工图纸审查的程序是保证审核工作的有序进行的重要环节。

一般而言，施工图纸审查的程序包括以下几个步骤：1. 提交资料：建筑工程师在施工图纸审核前，需要将需要审核的施工图纸及相关文件按照规定的要求提交给相关单位。

2. 审核准备：建筑工程师需要对提交的施工图纸进行仔细研究和准备，了解设计意图和技术要求。

3. 审核过程：建筑工程师在审核过程中，要注重细节，确保每一个施工图纸的内容都符合建筑规范和技术标准。

施工图内审制度一、目的本制度规定了施工图内审的程序、质量标准、审查责任、审查周期和审查记录等方面的要求，以确保施工图设计质量，提高工程项目的安全性和可靠性。

二、适用范围本制度适用于公司及所属各单位的新建、改建、扩建等各类建设项目的施工图内审活动。

三、职责1、设计部门负责施工图的编制和提交，并对施工图的准确性、完整性、合规性负责。

2、审核部门负责施工图的审核，并对施工图的审核结果负责。

3、管理部门负责对审核过程中的问题和意见进行跟踪和督促整改。

4、质量部门负责对审核过程中的质量问题进行监督和纠正。

5、其他相关部门根据需要参与施工图内审的相关工作。

四、内审程序1、设计部门在施工图编制完成后，应向审核部门提交完整的施工图资料。

2、审核部门应对施工图进行审核，并对发现的问题提出整改意见。

3、设计部门应根据审核意见进行整改，并在规定时间内提交整改后的施工图资料。

4、审核部门应对整改后的施工图进行复查，并对复查结果负责。

5、管理部门应对审核过程中的问题和意见进行跟踪和督促整改，并对整改效果进行验证。

6、质量部门应对审核过程中的质量问题进行监督和纠正，并对质量问题进行追溯和处理。

7、其他相关部门根据需要参与施工图内审的相关工作。

五、质量标准1、施工图应符合国家及行业相关标准和规范要求。

2、施工图应满足工程项目的实际需求和功能要求。

3、施工图应清晰明了，易于理解和操作。

4、施工图应完整无误，包括必要的图纸、说明、计算书等。

5、施工图应符合公司及所属各单位的相关规定和标准。

六、审查责任1、设计部门应对施工图的编制质量和完整性负责。

2、审核部门应对施工图的审核结果负责，并对发现的问题提出整改意见。

3、管理部门应对审核过程中的问题和意见进行跟踪和督促整改，并对整改效果进行验证。

4、质量部门应对审核过程中的质量问题进行监督和纠正，并对质量问题进行追溯和处理。

5、其他相关部门根据需要参与施工图内审的相关工作，并对自己的工作负责。

施工图设计文件审查须知一、建设单位送审施工图设计文件需提供以下资料：（一）工程勘察文件1、施工图设计文件审查委托书（工程勘察）；2、工程勘察成果报告1套，报告首页上加盖勘察企业公章或出图章；3、按照住房和城乡建设部《关于印发<注册土木工程师（岩土）执业及管理工作暂行规定>的通知》（建市〔2009〕105号）的有关要求，注册土木工程师（岩土）应在岩土工程勘察成果报告书的责任页和岩土工程设计文件责任页及其设计图纸的责任栏上签字并加盖执业印章；4、工程勘察单位的资质证书副本1份（复印件）；5、工程勘察原始钻探资料1份（复印件）；6、已登记的工程勘察合同1份（复印件）。

（二）工程设计文件1、施工图设计文件审查委托书（房屋建筑工程设计或市政工程设计）；2、政府有关部门批准立项的文件1份（复印件）；3、《房屋建筑工程方案设计规划审查意见书》1份（原件）和规划部门审批通过的总图；4、工程勘察成果报告及工程勘察文件审查意见书1套；5、全套工程设计文件，各专业文件应加盖设计企业出图章（含总平面图，建筑专业施工图2套，其他专业1套）；6、工程结构计算书1份（应有设计、校对、审核人员签字并加盖注册结构工程师执业印章及设计单位图章）；7、建筑节能专项设计文件及计算书1份（应有设计、校对、审核人员签字并加盖注册建筑工程师执业印章及设计企业出图章）；8、按照《贵州省建筑节能审查监督管理暂行办法》（黔建科标通〔2006〕391号）要求填写《居住建筑节能设计审查备案登记表》、《公共建筑节能设计审查备登记表》；9、工程设计单位的资质证书副本1份（复印件）；10、已登记的工程设计合同1 份（复印件）。

注：1、省外工程勘察、设计单位到贵州从事勘察设计活动，应办理从业资质核验，提供《入黔省外企业从业资质核验表》。

以上请按规定到贵州省工程勘察设计协会办理。

2、基坑边坡支护、轻钢结构网架、装饰（含幕墙）工程应提供工程投资概算。

图纸设计审核需要资料清单一、项目基本信息资料1、项目名称、地点和项目编号这是对项目的基本标识，确保审核人员能够准确地将图纸与特定的项目相关联。

2、项目背景和概述包括项目的目的、范围、预期成果等，有助于审核人员理解设计的整体目标和要求。

3、项目时间表和进度计划了解项目的时间节点，以便判断设计是否能够满足施工或生产的进度要求。

二、设计任务书1、功能需求和性能指标明确项目或产品需要实现的功能以及各项性能指标，如承载能力、工作效率、精度等。

2、技术要求和规范包括适用的行业标准、国家标准、地方标准以及企业内部的技术规范。

3、特殊要求和限制条件例如环境条件（温度、湿度、腐蚀性等）、空间限制、能源供应限制等。

三、设计图纸1、总平面图展示项目的整体布局和空间关系。

2、平面图包括各楼层、各区域的平面布局，标注房间功能、尺寸、门窗位置等。

3、立面图展示建筑物或产品的外立面形象，标注高度、材料等。

4、剖面图反映内部结构和层次关系，包括层高、梁、柱等的位置和尺寸。

5、详图如节点详图、构配件详图等，用于详细展示复杂部位的构造和连接方式。

6、电气图包括电路图、布线图、照明布置图等。

7、给排水图涵盖给水管网、排水管网的布置和管径等信息。

8、暖通空调图涉及空调系统、通风系统的设计和布置。

四、计算书1、结构计算书对于建筑物或结构件，需要提供强度、稳定性等方面的计算过程和结果。

2、电气负荷计算书确定电气设备的容量和选型依据。

3、给排水流量和压力计算书保障水系统的正常运行。

4、暖通空调负荷计算书为空调和通风设备的选择提供支持。

五、材料清单1、主要材料清单列出设计中使用的主要材料，如钢材、混凝土、木材、玻璃等，注明规格、型号和性能要求。

2、设备清单包括各类机械设备、电气设备、仪器仪表等，提供品牌、型号、技术参数等信息。

六、相关报告和证明文件1、地质勘察报告如果是建筑项目，提供场地的地质条件和岩土工程特性，为基础设计提供依据。

2、环境影响评估报告证明项目在环境保护方面的合规性。

建筑业施工图纸审核规范一、审核的基本原则1、合法性审核施工图纸是否符合国家和地方的法律法规、规范标准以及相关政策要求。

确保图纸的设计和施工方案在法律允许的范围内，不存在违法违规的情况。

2、完整性检查施工图纸是否包含了项目所需的全部内容，如建筑、结构、给排水、电气、暖通等各个专业的图纸，以及图纸的目录、说明、图例等。

3、准确性核实图纸中的尺寸标注、标高、坐标等数据是否准确无误，建筑构件的布置、连接方式是否合理，材料的选用是否恰当等。

4、协调性审查不同专业之间的图纸是否相互协调，不存在冲突和矛盾的地方。

例如，建筑图与结构图在墙体位置、洞口尺寸等方面是否一致；给排水图与电气图在管道和线路的走向、交叉等方面是否配合得当。

5、可操作性评估施工图纸中的设计方案在实际施工中是否具有可操作性，施工工艺和方法是否合理，是否考虑了施工的难度和安全因素。

二、审核的主要内容1、建筑专业（1）建筑的功能布局是否满足使用要求，房间的面积、高度、朝向等是否合理。

（2）建筑的外立面设计是否美观、协调，符合规划和城市景观的要求。

（3）墙体、门窗、楼梯、电梯等建筑构件的设置是否符合规范，尺寸是否合适。

（4）防火分区、疏散通道、安全出口等消防设计是否符合消防规范的要求。

2、结构专业（1）结构体系的选择是否合理，能否满足建筑的承载要求和抗震要求。

（2）基础的设计是否安全可靠，是否考虑了地质条件和周边环境的影响。

（3）梁、柱、板等结构构件的尺寸、配筋是否准确，连接方式是否可靠。

（4）结构的变形缝、后浇带等设置是否合理。

3、给排水专业（1）给排水系统的设计是否满足水量、水压的要求，管道的管径、坡度是否合适。

（2）卫生器具、消火栓、喷头等设备的布置是否合理，是否符合规范要求。

（3）给排水管道与建筑结构、电气等专业的交叉是否协调。

（4）污水处理、雨水排放等设计是否符合环保要求。

4、电气专业（1）电气系统的负荷计算是否准确，供电方案是否可靠。

（2）照明、插座、配电箱等电气设备的布置是否合理，线路的走向是否安全。
